數據中心冷源選型應該如何確定?縱觀海內外暖通系統應用場景可以發現,同樣地區、同樣氣候條件,暖通系統的選擇都不盡相同。究其原因,冷源選擇需要綜合考慮綠色節能、系統可靠性、運維復雜性、建筑限制條件、全生命周期TCO最優等因素,而不是一味追求低PUE值的目標。本文將介紹海外數據中心常見冷源形式,剖析利弊得失,以資參考。
一 名詞解釋
AHU:Air handling unit,空氣處理機組,是用于處理空氣溫度、濕度、潔凈度的設備,通常由箱體、風機、過濾網、加濕器、制冷盤管等部件組成。
DX:Directexpansion,直膨式制冷。是指制冷劑在蒸發器中膨脹蒸發對空氣直接進行制冷,中間不經過水等換熱媒介。
COP:Coefficientofperformance,制冷性能系數。在標準工況下,COP=制冷量/制冷機輸入功耗。COP越大,制冷效率越高。
自然冷卻:利用自然界較低溫度的空氣、水等介質來對制冷對象進行制冷,減少機械制冷的開啟時間,達到節能的目的。
間接蒸發制冷:間接蒸發冷卻是指通過非直接接觸式換熱器將水蒸發得到的冷量傳遞給被制冷空氣實現空氣等濕降溫的過程。
二 概述

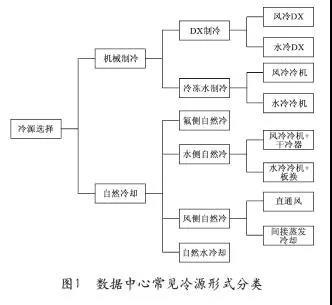

數據中心冷源形式多種多樣,可以從不同維度進行歸類劃分。根據是否采用自然冷源,可以分為機械制冷和自然冷卻,根據末端工作媒介的不同可以劃分為DX制冷和冷凍水制冷;根據冷凝方式的不同可以進一步分為風冷和水冷;自然冷卻根據換熱介質的不同可以分為風側、水側、氟側自然冷和自然水冷卻(海水、湖水制冷)等形式。圖1系統歸類了數據中心常見冷源形式。
冷源形式形態各異,數據中心冷源選型應該如何確定?縱觀海內外暖通系統應用場景可以發現,同樣地區、同樣氣候條件,暖通系統的選擇都不盡相同。究其原因,冷源選擇需要綜合考慮綠色節能、系統可靠性、運維復雜性、建筑限制條件、全生命周期TCO最優等因素,而不是一味追求低PUE值的目標。本文將介紹海外數據中心常見冷源形式,剖析利弊得失,以資參考。
三 數據中心冷源選擇
1、AHU直通風+機械制冷
①原理

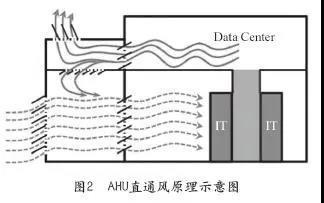

當室外空氣溫度低于空調設定送風溫度時直接采用新風對機房進行制冷,圖2為AHU直通風原理示意圖。當室外空氣低于送風溫度設定時,室外新風與室內部分回風混合后送風。當室外空氣溫度較高或空氣質量較差時,采用機械制冷。當室外濕度超出送風設定范圍時,開啟加濕或除濕功能。
②優點
相比間接蒸發冷卻,直通風無換熱損失,進入自然冷卻溫度設定點較高(室外干球溫度低于設定送風溫度即可),全年可利用自然冷卻時間更長,制冷效率高;相比冷凍水系統維護和控制更簡單,更容易實現模塊擴展和分期部署;空調模塊之間相互獨立,故障自動隔離,對運維人員技能水平要求較低。
③缺點
對空氣質量要求高,室外空氣污染較高時需關閉自然冷卻模式,進入機械冷卻模式;濕度控制較難。室外空氣相對濕度超出標準范圍時,需要額外消耗能量加濕或除濕。
④典型應用
美國A運營商美西某機房。如圖3所示,AHU安裝在樓頂,新風經過AHU后送入機房架高地板,氣流組織較好。配備風冷冷機機械制冷在室外高溫、高濕、或高污染條件下開啟機械制冷?，F(xiàn)場參觀時,室外溫度14℃,低于機房送風溫度設定,但由于當天下雨,室外空氣相對濕度較高,仍然需要啟用機械制冷對送風進行除濕;

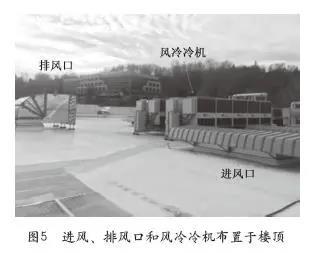

美國B運營商美西某機房。該機房所在地緯度較高,十分適合采用自然冷卻。如圖4所示,AHU安裝在機房旁邊,新風管和排風管連接到屋頂通風口。樓頂設置風冷冷機用于機械制冷和除濕(圖5)。機房送風采用上送上回,AHU通過安裝在吊頂?shù)娘L(fēng)管送到冷通道,熱通道密閉,通過吊頂靜壓箱回到AHU;
美國C運營商美西某機房。AHU設置在屋頂。冷風通過風管送到冷通道。熱空氣通過自然上浮回到AHU回風口,回風阻力較小。送回風通過冷熱空氣高差密度梯度自然分離,未設置冷熱通道隔離,機柜功率密度5.5kW。
⑤應用注意事項
及時更換過濾網。美國某運營商機房曾經出現過中效過濾網更換不及時,導致灰塵沉積在設備外殼。更換中效過濾器后,現象消失;
另外,同一地區D運營商某機房2019年夏天曾出現過機房高濕告警,導致某大客戶多個網絡設備發生電路板短路故障;
新風模式轉機械制冷模式過程中,會出現短暫送風量波動,可能會出現機房氣流組織不均勻,尤其是對于采用房間側送風形式的機房容易出現局部熱氣回流到冷通道的現象;
采用地板下送風加密閉熱通道的方式相比房間側送上回,氣流組織更均勻,不易出現局部負壓問題。
2、風冷DX精密空調+氟泵自然冷
①原理

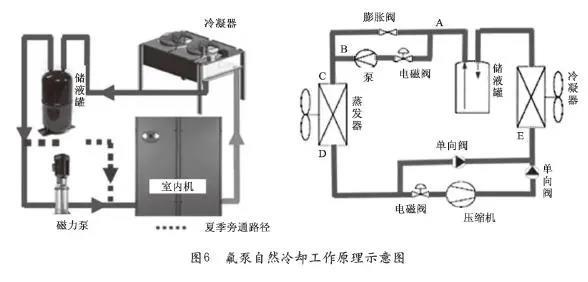

氟泵自然冷卻工作原理示意圖如圖6所示。室外溫度低于設定溫度時,壓縮機停止,制冷劑旁通,氟泵帶動制冷劑循環實現熱量遷移到室外。由于氟泵的功率遠低于壓縮機,因此可以實現節能。
②優點
風冷DX安裝簡單,無冷凍水系統,安裝、控制和維護都極其簡單;精密空調之間相互獨立,天然故障自動隔離,可靠性非常高;對運維人員技能水平要求低,可減少運維人員數量;冬天可利用自然冷卻,相比單純風冷DX制冷效率高。
③缺點
風冷冷凝器換熱效率低,夏天COP較低;比單純風冷DX增加氟泵和儲液罐,制冷劑充注量上升,初投資增加;風冷室外機占地較多，密集部署易產生熱島效應。
④典型應用

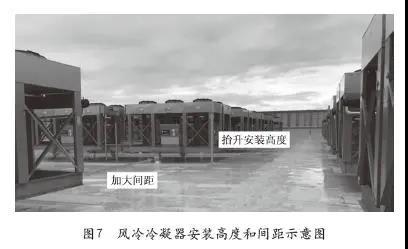

風冷DX由于室外機占地面積大,容易產生熱島效應,往往不會被應用于大型數據中心,但美國A運營商美西某機房通過采取技術措施,規避了這些弊端。它采用高效微通道室外機,同時通過鋼支架加高室外機,增強室外機散熱效果,定期檢查室外機清潔情況,避免熱聚集效應。風冷冷凝器安裝高度和間距示意圖如圖7所示。此外,國內精密空調廠商均有類似氟泵產品,但主要應用于北方的通信機房或小型數據中心。
3、間接蒸發冷卻
①原理

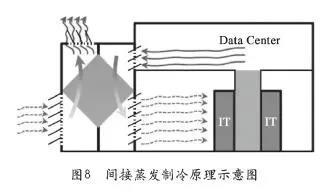

利用空氣-空氣換熱器實現室內空氣與室外空氣的換熱;通過噴水蒸發,把室外空氣降到濕球溫度;空氣換熱無法滿足制冷需求時,開啟機械制冷。間接蒸發制冷原理示意圖如圖8所示。
②優點
與直通風相比,機房空氣與室外空氣隔離,運行模式切換不依賴室外空氣質量影響,只與室外干濕球溫度相關;相比水側自然冷卻,進入自然冷卻溫度設定點較高,全年可利用自然冷卻時間更長,制冷效率高;相比冷凍水系統維護和控制更簡單,更容易實現模塊擴展。模塊之間相互獨立,故障自動隔離。
③缺點
通常設置在建筑外墻或樓頂,需與建筑設計相結合。建筑通常是單層或雙層;建筑面積過大時,送風距離過長,遠端機柜依靠彌漫送風,近端機柜送風速度過快,易出現負壓,導致熱氣回流。
④典型應用
美國C運營商美東某機房采用標準化的設計架構。機房建筑專門配合采用間接蒸發空調進行設計,采用鋼結構大開間設計,上下兩層,層高6.7m。每層單側布置間接蒸發空調,采用側送風上回風,熱通道封閉的氣流組織方式。高達6.7m的層高可保證熱氣自然上升,同時增加熱通道的高度,減小回風阻力。
隨著間接蒸發制冷在海外,尤其是歐美數據中心市場應用成熟,國內近幾年也呈現出逐步推廣的趨勢。騰訊更是將間接蒸發制冷作為騰訊新一代數據中心架構T-block的主打空調解決方案。
⑤應用注意事項
側送上回的氣流組織方式,靠近空調出風口的送風風速過快,容易出現冷熱通道之間形成負壓,從而導致熱氣回流的現象。為了減輕這種現象,可以在空調送風口處設置靜壓箱,通過把動壓轉換為靜壓來提高送風均勻性。另外空調運行模式切換,或者輪巡切換也會導致風量波動。機柜應當做好盲板封堵,縫隙添補的工作,避免送回風壓差波動導致熱通道熱氣回流造成局部熱點。
4、風冷冷機+冷凍水精密空調
①優點
單臺冷機制冷量通常在1200kW以下,較水冷冷機小,適合模塊化擴容;無需設置冷凍站,不占用室內建筑空間;模塊化擴容。冷凍水系統環管一次性做好,預留冷機和末端閥門接口。冷機和末端可隨容量擴展情況增加數量,減小項目初期投資;
無冷卻水系統,系統更簡單,沒有復雜的水處理,對運維人員水平要求較低?？刂聘唵?BA系統測點數量大大減少;配置自然冷卻盤管可實現自然冷卻;相比DX制冷而言,更容易實現連續制冷(設置蓄冷罐)。
②缺點
風冷冷凝器換熱效率較低,冷機COP低于水冷冷機。
③典型應用
風冷冷機+冷凍水精密空調在北美、歐洲應用廣泛。雖然風冷冷機效率不如水冷冷機,但由于其具備系統簡單,模塊擴容方便,初投資低等諸多優勢而廣泛應用于全球數據中心。

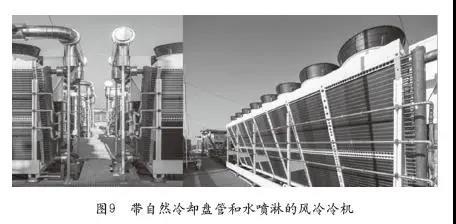

圖9為德國某運營商風冷冷機應用實景。冷機配備了自然冷卻盤管,可在冬天實現自然冷卻。同時冷凝器配備了水噴淋,可在夏天降低冷凝壓力,提高制冷效率。
5、水冷冷機+冷凍水精密空調
①優點
單臺冷機制冷量大于1000kW,適合大型數據中心。制冷效率高,COP約在5～8,可在全年平均氣溫較高地區實現較高制冷效率;對建筑結構依賴度較低;結合板換可在冬季實現自然冷卻;相比DX制冷而言,更容易實現連續制冷(設置蓄冷罐)。
②缺點
系統控制復雜,重啟時間長,對運維人員技能要求高;水質控制困難,運維工作量大;故障需要手動隔離,在出現大量缺水時,故障時間較長。
③典型應用
主要集中在亞太地區。如中國大陸,中國香港,韓國,日本等機房均有廣泛的應用。采用水冷冷凍水系統對運維人員水平要求較高,運營方應當制定詳細的應急流程,定期對人員技能進行考核。如,當系統發生較嚴重漏水時,運維人員需要能夠第一時間定位故障,迅速對漏水點進行故障隔離。
若處置不夠迅速,水量丟失嚴重,空氣進入干管時,補水和排氣的時間就會很長。
四 暖通系統選項原則總結
綜上所述,暖通系統選型時需綜合評估,平衡以下幾方面因素:
①根據氣候條件因地制宜。統計全年可采用自然冷卻的小時數,確定是否采用自然冷卻,采用何種冷卻方式。平衡CAPEX和OPEX,達到全生命周期TCO最優;
②匹配建筑特點。采用風側自然冷卻建筑高度不宜過高。風冷DX高差不宜超出-5～20m范圍等;
③運維復雜程度。水冷冷凍水系統制冷效率更高，但運維難度更高。DX制冷由于系統相互獨立更容易實現故障隔離，對運維人員技能要求較低;
④模塊化擴展。風冷系統單機制冷容量較小,更容易匹配業務增長,達到分期投資,優化投資回報率的目標。
