中國儲能網訊：實時供需平衡是電力系統穩定運行的關鍵目標。德國電力系統近10年經歷了“新能源裝機逐步成為第一大電源，常規電源向調節性和保障性電源轉變”的重要發展階段。當前，德國新能源裝機占比達到55%左右。在新能源占比迅速提高的同時，德國有力保障了電力系統實時平衡，供應可靠性穩中有進。本文重點探討分析德國在這一發展階段中，發揮關鍵作用的平衡責任方機制、市場體系建設等措施，以期為各國電力系統轉型提供參考借鑒。
德國電力系統發展情況

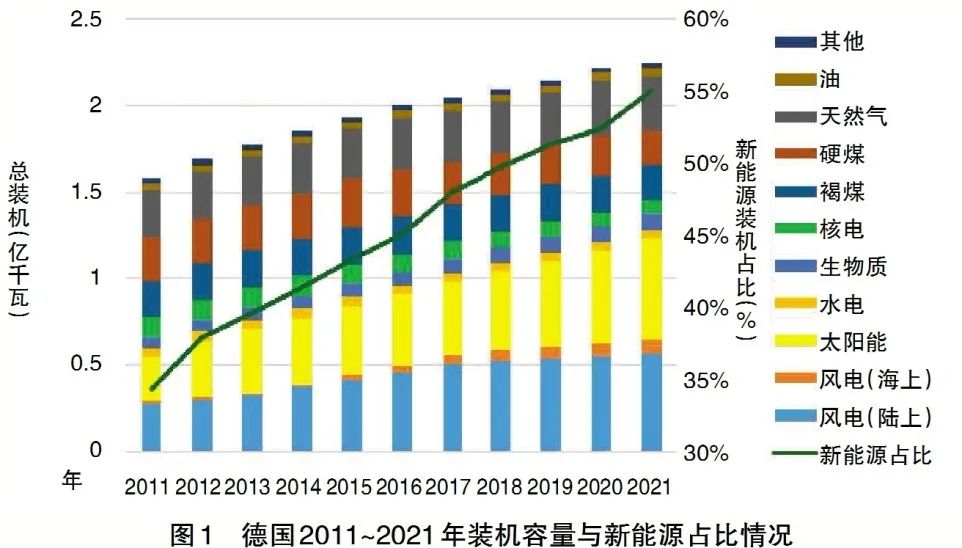

德國是世界新能源發展的積極探索者。2011年德國正式出臺了能源轉型法案，提出40年內將電力行業從依賴核能和煤炭全面轉向可再生能源。當前，在世界GDP排名前10位的國家中，德國新能源裝機容量占比、發電量占比均居第一位（本文中新能源僅包含風電與太陽能，下同）。2022年底，德國最大負荷7900萬千瓦，裝機容量2.3億千瓦。其中，新能源裝機超過1.3億千瓦（占比58%）。近年來，新能源發電量年占比最高達到33%，新能源發電量周占比最大達到51%。2011~2021年裝機變化如圖1所示。德國在新能源高速發展的同時，保障了電力系統平穩運行。2011～2022年，德國電網可靠供應水平穩中有進，電力平均中斷時間（SAIDI）由2011年的15分鐘/年，下降到目前的約10分鐘/年。德國電網頻率波動均值穩定在49.9～50.1赫茲，具有較好的實時供需平衡水平。

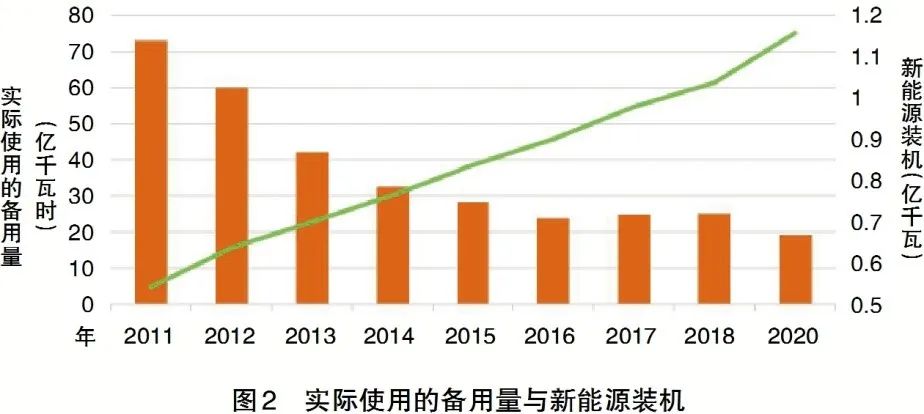

德國電網運行中出現了隨新能源裝機增長，備用使用量反而下降的情況。隨著新能源的持續發展，新能源出力的波動性和預測偏差將對電網實時平衡產生越來越大的影響。一般研究認為，新能源增長會增加電網備用需求，備用需求的增量與新能源的裝機增量將呈線性關系。但與上述預測結果相反，在德國新能源裝機不斷提高的同時，德國備用使用量呈下降趨勢。根據最新數據（如圖2所示），2011~2021年，德國備用（主要指二次備用與三次備用）的實際使用量（以電量計）從2011年的70億千瓦時，下降到2021年的不足20億千瓦時。從使用百分比上，到2017年超過備用最大值80%的次數已經下降到0次。這被稱為高比例新能源接入下的“德國悖論”。
德國實時供需平衡機制及關鍵措施
根據德國政府制定的《電網接入條例》，實時平衡機制主要涉及現貨、備用兩類市場，以及平衡責任方（BalanceResponsible Party，簡稱BRP）、輸電系統運營商(Transmission System Operator，簡稱TSO)、平衡資源提供方（Balancing Power Suppliers，簡稱BSP）三類市場參與主體。
平衡參與主體

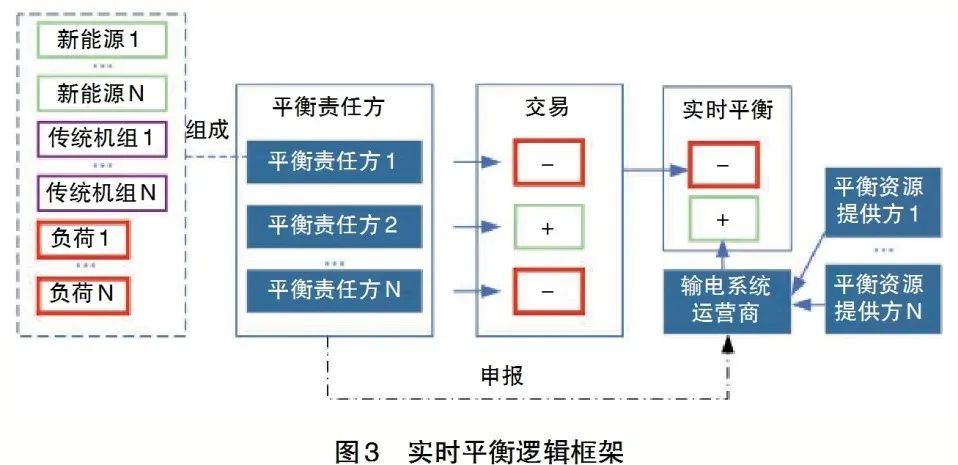

平衡責任方在保障實時平衡中發揮了重要作用。平衡責任方、輸電系統運營商、平衡資源提供方，三者的相互關系如圖3所示。
平衡責任方（BRP）：BRP一般是指大型發電廠、工業大用戶，也可以是聚合商等新型市場參與者，負責組織管理一定數量的機組、負荷的出力，其中機組可包含新能源、傳統機組。從責任上講，BRP需要提前申報其管理機組負荷的出力曲線，并對實時運行時發生的出力偏差負經濟責任。德國輸電網的每個接入點都必須分配給一個BRP管理（共同形成平衡組），通過接入點計量電力。BRP減少偏差的手段（該動作可以是主動，也可以是被動的）包括調整內部可控機組的出力，或者與其他BRP進行交易。以圖3為例，偏差為負“-”的BRP 1可以與偏差為正“+”的BRP 2在市場上進行交易，通過購進電力，以修正申報曲線。
輸電系統運營商（TSO）：TSO擁有輸電網絡，負責經營區域內的平衡調度管理，向下管理BRP的申報曲線，在實時平衡中啟動備用。以圖3為例，如果實際運行時，全部BRP的出力偏差之和為負“-”，則啟動正備用，補充功率缺額。
平衡資源提供方（BSP）：BSP可以是機組、負荷，或者是虛擬電廠等，負責提供備用容量，供TSO實時調度時使用。BSP有義務在預先規定的時間和動作條件下提供備用，包括提供一次調頻、二次調頻、三次調頻等。
平衡責任方運作方式
市場體系。與實時平衡關系密切的主要包括現貨市場及備用市場。現貨市場分為日前交易市場、日內交易市場兩類。日前交易在實際運行前一天，組織市場交易。日內市場在實際運行當天，提供時間顆粒度為15~60分鐘的連續交易和拍賣交易，在實際運行前30~45分鐘關閉?，F(xiàn)貨市場中認為機組與負荷提交的數值是確定性的，不考慮實際交付時的偏差。備用市場（也稱為平衡市場）主要保障系統實際運行時的電力電量平衡，提供多類型的備用產品的采購，以及不平衡資金的結算。

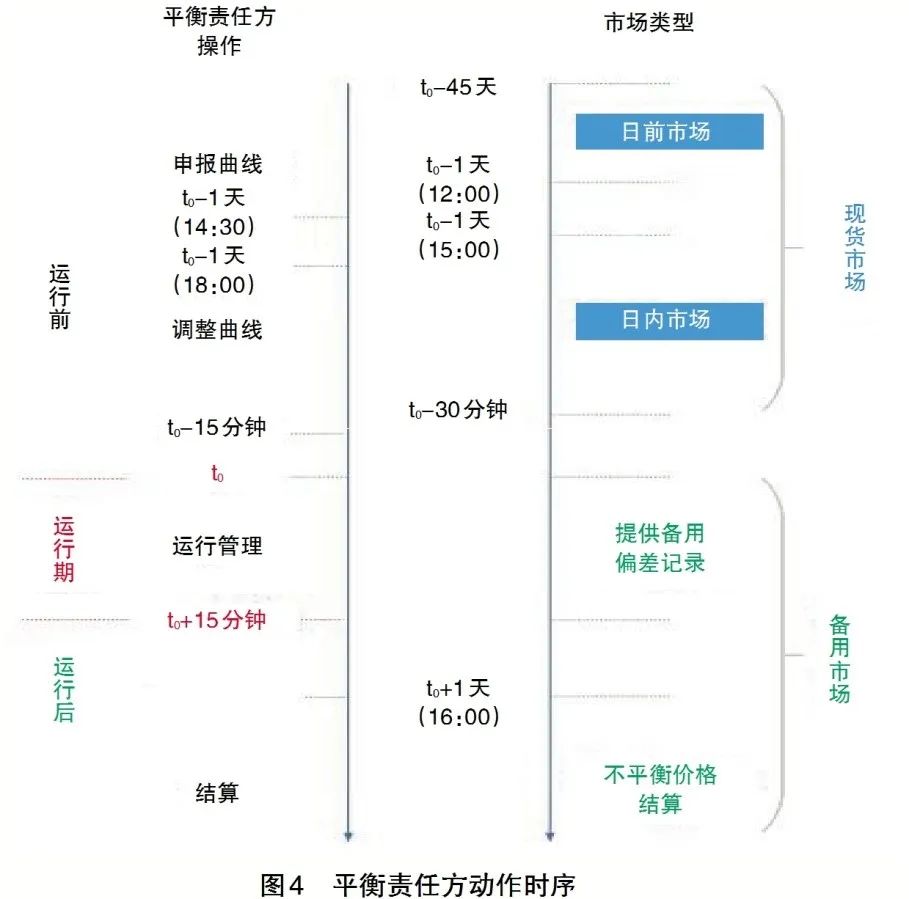

平衡責任方（BRP）具體工作過程。BRP動作的時間序列分為實際運行前（t0- 45天至t0- 30分鐘）、運行期（t0至t0+15分鐘）、運行后（t0+1天）三個部分，如圖4所示。實際運行前，BRP通過“申報”和“調整”兩個模塊管理運行當天的出力曲線?！吧陥蟆蹦K基于日前合同等，向TSO提交運行當天的15分鐘顆粒度的出力曲線。在運行當天，基于更為準確的出力預測，“調整”模塊使用日內交易產品對曲線進行調整，以盡量逼近實際運行情況。在實際運行時（15分鐘顆粒度），每個BRP管理區域的出力偏差量將被TSO記錄。在實際運行后，BRP將通過備用市場結算，承擔不平衡偏差成本。
平衡責任方的價格激勵。備用市場上的電價一般高于現貨市場，兩者差異稱為不平衡價差。典型的年平均價差最高值可達到132歐元/兆瓦時，瞬時值可能高達上千歐元/兆瓦時。不平衡價差與系統不平衡量總體上呈正相關關系，越大的系統實時功率缺額，將導致越高的價差。不平衡價差提供了有力的經濟激勵，引導BRP積極在現貨市場上進行交易活動，提升新能源預測水平等技術，盡量縮小不平衡偏差。
主要改進措施
在市場體系下，德國近10年來不斷出臺改進措施，提升實時運行水平。
提升操作精細度。通過改進現貨市場日內交易關閉時間和交易產品的時間顆粒度，使BRP能夠更好地調整申報曲線。德國日內交易產品最小時長從1小時縮短至15分鐘，交易關閉時間從實際運行前的45分鐘縮短至30分鐘。德國每天早晚時段凈負荷爬坡率大，對備用需求高，通過操作精細度的提升，系統在這一時間段對備用的需求大幅下降。
擴展平衡地域范圍。通過跨區跨國多層次合作機制，形成大范圍的統一平衡區域。統一平衡區域的組織者是各國TSO，各子區域間通過聯絡線相互提供備用支持。德國備用容量可以從多個電網運營商和其他國家獲得，當前的合作機制包括NRV（4個TSO之間）、IGCC（國家間）等，構建了覆蓋德國及周邊的大范圍協同平衡區。合作模式包括協同備用調度采購、協同備用容量計算等。
發展多類型備用資源。備用資源中，傳統機組（包含抽蓄）仍占主要地位，其中火電（含煤電、氣電）占比35%，主要通過降低機組最低出力和提升爬坡率獲得，如改造后氣電、硬煤電廠最低出力分別降至額定出力的20%、25%。德國也在積極發展應用儲能、需求側響應和友好型新能源機組，為系統提供備用能力。當前，電池備用總?cè)萘窟_(dá)到57萬千瓦，大部分用于一次調頻。負荷側備用總?cè)萘窟_(dá)到265萬千瓦，大部分用于二次與三次調頻，主要通過靈活性大工業負荷提供。新能源方面，風電備用總?cè)萘窟_(dá)到19萬千瓦，大部分用于三次調頻，主要通過多風電場聚合的形式提供。新興技術方面，德國已嘗試?yán)镁G氫生產工廠負荷調節能力提供一次調頻備用。
總結與思考
德國自2011年通過能源轉型法案，歷經10年，新能源發展成為第一大電源，裝機比例超過50%，氣電、煤電等利用小時數大幅下降，并向承擔調節保障作用轉變。在這一發展過程中，德國結合自身情況，較為正確地處理了政府與市場、常規電源與新能源、本國電網與跨國互聯之間的關系，保持了電力系統穩定運行和較高的實時供需能力。政府與市場間，德國政府通過《電網接入條例》，明確了平衡參與主體，既充分發揮了市場在資源配置中的決定性作用，又規范了參與者的責任和激勵。常規電源與新能源間，在這一階段，德國保持了常規電源總量穩定，裝機仍超過最大負荷。相較2011年，常規電源裝機總量保持平穩，但煤電、氣電年利用小時數大幅下降，其中硬煤電廠已不足2000小時。本國電網與跨國互聯間，德國電網較為堅強，安全穩定水平較高，同時德國仍然不斷提高電網互聯水平，構建大范圍跨國電網。德國電網以400千伏輸電線路為骨干網絡，網架較為堅強，與周邊9個國家接壤，跨國輸電線路（220千伏以上）60條左右。
依托整體政策市場體系、堅強的互聯電網、充足的常規機組，德國實時供需平衡機制具有以下特色：
一是構建了較為有效的平衡基本單元，協調市場體系與調控運行。以歐洲電力市場機制為基礎，通過平衡責任方機制，整合新能源機組、傳統機組及負荷，可以形成內部多類電源與負荷的互補互濟，引導常規機組主動調節，在市場方面形成了有效的參與主體，在調度方面提供了可控性更好的管理對象。通過價格激勵，形成了較好的跨市場耦合機制，引導平衡責任方更多地通過現貨市場交易，提高運行出力的精確度，減輕實時平衡壓力。
二是形成跨區跨國“一盤棋”，實現資源更大范圍的配置。地域方面，平衡區域的擴大首先可以利用不同地區新能源出力間、負荷間的互補；其次，新能源預測誤差也可相互抵消，減少整體的備用容量需求。從時間方面，由于各國電力系統特性不同，備用需求時間分布存在差異，更容易獲得低成本的備用資源，提升備用利用的經濟性。
三是充分利用常規機組調節能力，積極引入新型調節參與者。當前德國備用資源中，火電仍然占據較高比例。德國通過不平衡偏差費用懲罰與備用市場收益，合理反映了參與系統調節的經濟性，引導火電進行深度技術改造，充分發揮調節優勢。備用市場上較高的價格也為電池、需求側、友好型新能源機組的發展提供了更好的收益，為電力系統調節不斷引入新鮮活力。
