一、德國高比例可再生能源的保供和消納舉措
從需求來看，自2018年起，德國最大用電負荷和用電量呈緩慢下降趨勢，2022年最大用電負荷為7 868萬kW左右，全社會用電量為4 842億kW·h。從供應來看，截至2022年底，德國電源總裝機達2.4億kW，其中可再生能源裝機達到1.6億kW（風電6618萬kW、光伏6744萬kW），占比達到65%，如圖1所示?？偘l(fā)電量達到5 068億kW·h，其中可再生能源發電為2339億kW·h，占比46%，風光發電占比達到34%。

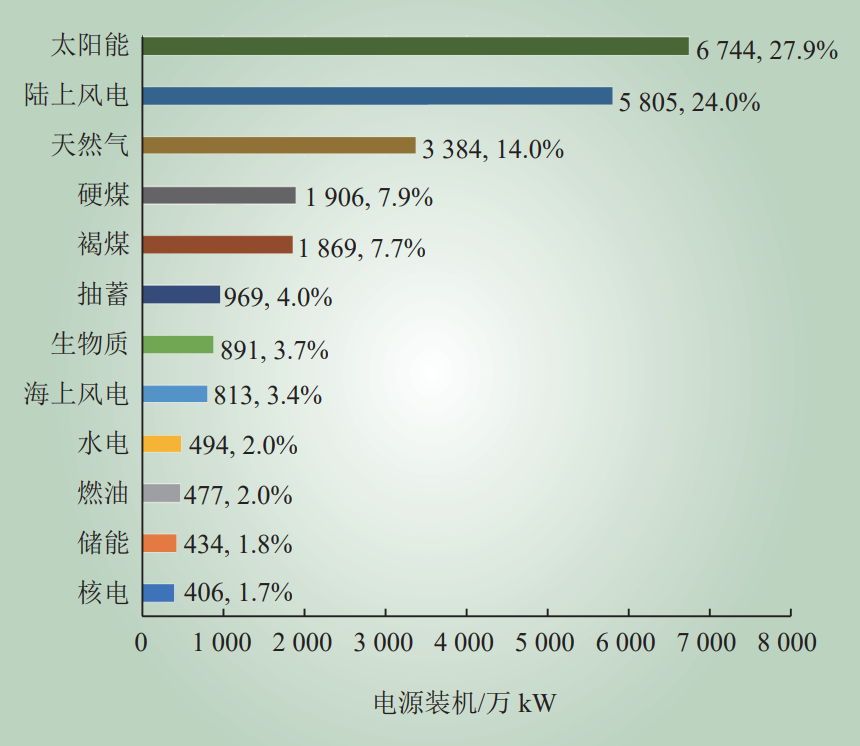

圖1 2022年德國各類電源裝機及占比
Fig.1 Installation and proportion of all kinds of power supplies in Germany in 2022
作為典型的可再生能源高占比國家與全球能源轉型先行者，德國在保供應、促消納方面取得了重要的實踐經驗，如圖2所示。

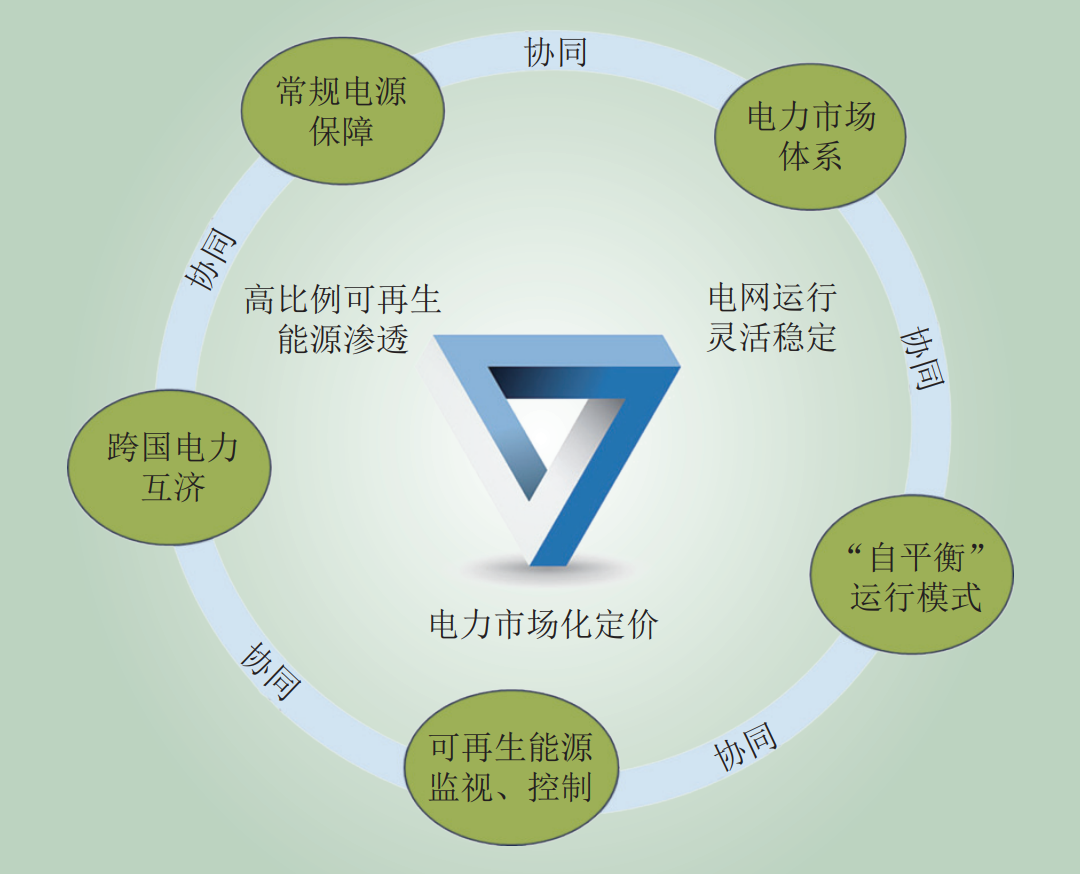

圖2 德國高比例可再生能源保供應、促消納舉措
Fig.2 High proportion of renewable energy supply guarantee and consumption promotion measures in Germany
1.1 常規電源裝機的保障作用
德國常規電源裝機冗余高，且靈活調節能力強。煤電等常規電源裝機為1.0億kW，是近年來最大用電負荷的（約8300萬kW）1.2倍，具有強大的兜底保障能力。 德國每日負荷高峰時段一般出現在中午，光伏發電最大出力也出現在中午，因此光伏發電可按一定置信容量代替常規可控電源。風電、光伏發電引起的功率波動，可以依靠常規電源進行調節。德國水電基本為徑流式水電站，不具備調節能力。生物質發電受制于鍋爐穩燃等影響，基本不參與電力平衡。核電也基本不參與電力平衡。 2022年核電裝機占比已降至1.7%，完全棄核對德國電力系統運行影響有限。德國燃?xì)?、抽蓄、水電、燃油、?chǔ)能等靈活調節電源的裝機容量達0.58億kW，占電源總裝機比重達到24%。此外，疊加煤電機組出力可調空間，電源側靈活調節能力接近最大負荷，能夠有效應對高比例風光新能源的出力波動。 2020年德國聯邦議院通過《德國燃煤電廠淘汰法案》，制定了具體的燃煤電廠退出方案，梳理了關停的機組和時間線，并提供高達400億歐元的補償金以應對能源轉型沖擊。從2021年1月1日起，德國開始進行煤炭淘汰計劃招標，對計劃關停的燃煤電廠按照招標金額進行補償，加權平均補貼為66259歐元/MW，該部分費用即煤炭淘汰補償金，包含了待機和退役經濟損失費用。俄烏沖突后，德國已重新啟用或推遲退役煤電裝機容量達到10 GW。為避免核電關停后可能出現的電力短缺，德國政府宣布讓更多燃煤電廠待機近2年，并出臺《替代電廠可用性法案》，確保原定關閉的燃煤電廠保持運轉狀態，退役燃煤機組可在特定時間重新參與電力市場。
1.2 跨國電力互濟
德國依托歐洲跨國電網和統一電力市場，電力余缺互濟能力強。德國在歐洲互聯電網中處于核心樞紐地位，通過65條交直流線路與周邊國家互聯（另有1條德國—英國海底電力電纜在建）。德國跨國互聯輸電線路容量達3000萬kW左右，約占最大用電負荷的40%，為跨國電力互濟提供了充足的網絡基礎。本地發電能力不足時，鄰國輸入電力，支撐電力供應；本地新能源大發、電力供應充足時，向鄰國輸送電力，減輕調峰壓力。德國2003年后均向周邊國家凈出口電量，如圖3所示。

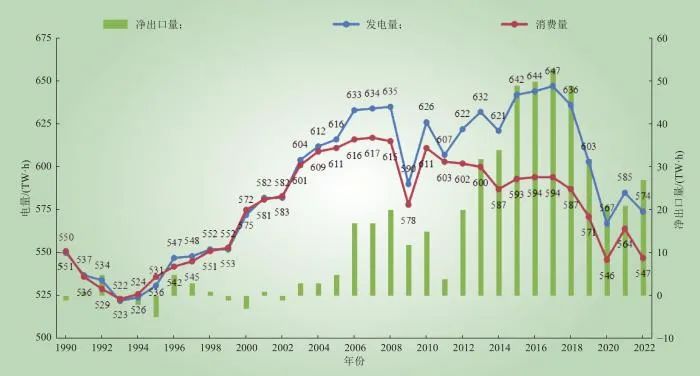

圖3 1992-2022年德國凈出口電量變化情況
Fig.3 Changes of German net export electricity from 1992 to 2022
1.3 相對完善的電力市場體系
相對完善的電力市場體系使得價格調節供需作用較為突出。德國有期貨、現貨等各類電力市場，交易產品涵蓋中長期、日前、日內、實時等多個時間尺度；上網電價由市場供求關系決定，新能源與常規電源同臺競價；售電市場充分競爭，電力消費者可自由選擇電力供電商。創新的市場機制鼓勵多主體進行參與，如生物質發電、水電、屋頂光伏可通過虛擬電廠運營商提供調頻服務，需求側可調容量占最大負荷的比重超過13%，可控負荷占最大負荷的比重為1.6%。
1.4 “自下而上”的“自平衡”運行模式
平衡組機制強化了市場主體的平衡責任，極大降低系統平衡壓力。在調度管理上，長期以來德國實行“自下而上”的“自平衡”運行模式，全國有430多個平衡組，平衡組須滿足每15 min內的電力供需平衡，當內部無法平衡時，必須承擔系統的平衡費用。平衡組機制不僅有效激勵了新能源預測技術水平的提升，減少因新能源出力波動造成的系統平衡誤差；而且可激勵平衡組充分挖掘靈活性潛力，實現組內資源最佳調度，提升系統靈活性水平。
1.5 針對可再生能源的監視、控制手段
德國可再生能源出力預測技術水平高，監視和控制手段強。德國很早就采用了多種基于天氣因素的預測模型。積雪、冷鋒、颶風、云層空氣對流、棄風棄光、可再生能源站運行狀態及網絡檢修計劃等影響因素也被計入預測模型。德國通過可再生能源法，不斷強化對可再生能源的監視和控制手段，要求100 kW以上的可再生能源發電設備須具備遙測和遙調技術條件。
二、德國核電關停前后保供應和促消納實例 2023年4月，德國最大負荷水平約為6800萬kW，核電關停前，以基荷方式提供連續穩定電力，出力水平在270萬kW左右，僅占最大負荷的4%。非極端場景下，核電關停對德國電力供應安全的影響十分有限。
2.1 促進可再生能源消納的主要手段
壓減非再生能源出力、大幅增加電力出口是促進可再生能源消納的主要手段。新能源按照零電價參與電力市場競價（實際結算電價還包括政府補貼），以保障優先上網。當新能源出力高時，電力市場的出清電價下降，甚至出現負電價。受電價影響，火電、燃油燃?xì)獍l(fā)電等盡可能降低出力。以4月10日14:00為例，德國負荷水平僅為4464萬kW，可再生能源出力達到5365萬kW，核電出力為266萬kW，非可再生能源出力壓降至908萬kW，德國日前市場出清電價為–7.77歐元/(MW·h) （約–0.06元/(kW·h)），刺激電力出口達到1874萬kW。
2.2 可再生能源出力不足時的保供手段
電力進口在可再生能源出力不足時的保供作用突出。4月17日核電關停前后，德國各類電源出力及進口電力變化如圖4所示。2023年4月17日06:00，德國電力負荷處于當日較低水平（約為5307萬kW），但可再生能源出力僅為1238萬kW（當日最大出力接近4000萬kW），非可再生能源出力約為2508萬kW，德國日前市場出清電價為140.82歐元/(MW·h) （約1.07元/(kW·h) ），電力進口達到1001萬kW，電力進口占負荷需求的比例接近20%。

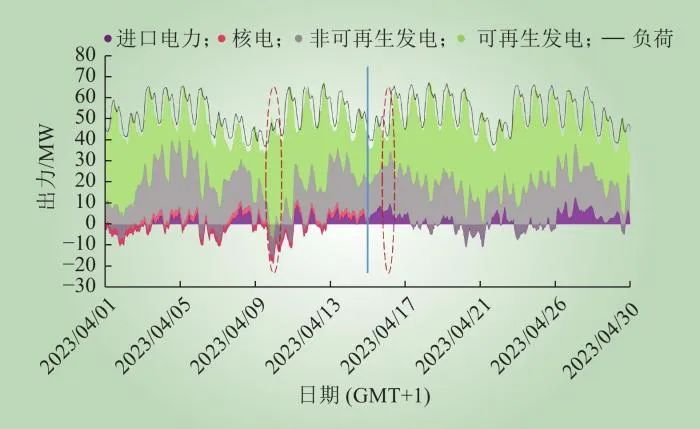

圖4 德國核電關停前后各類電源出力及進口電力變化情況
Fig.4 Changes of output of all kinds of power sources and imported power before and after nuclear power shutdown in Germany
從歷史趨勢看，隨著德國可再生能源快速發展、棄核減煤持續推進，電力系統運行成本攀升，終端電價大幅上漲，對居民生活和工業生產造成較大經濟負擔。
3.1 終端電價呈持續上升態勢
德國終端電價總體呈持續上升態勢。2010—2022年，德國可再生能源發電量占比由17%提升至46%，煤電占比由42%降至33%，核電占比由22%降至6%。德國居民電價、工業電價分別上漲38%、89%，2022年分別達到2.5元/(kW·h) 、1.5元/(kW·h)，如圖5所示，屬于G20國家中電價最昂貴的國家。

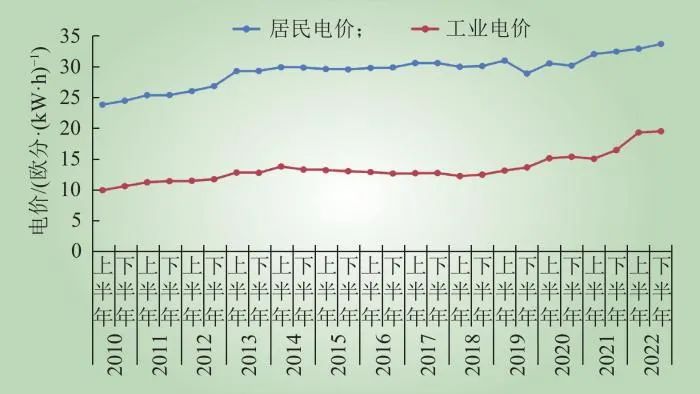

圖52010-2022年德國居民電價和工業電價變化情況
Fig.5 Changes of residential and industrial electricity prices in Germany from 2010 to 2022
3.2 終端電價驅動因素
俄烏沖突前，德國居民電價上漲主要由可再生能源附加費和電網費用驅動。德國電價由電源成本、電網費用和稅費組成，其中稅費包括了增值稅、特許經營費、可再生能源附加費、電力稅和其他稅費等。以2021年家庭和小型企業的平均電價為例，電網費用約占24%，稅費中占比最高的為可再生能源附加費，約占稅費的40%，總電價的20%左右。 德國實行輸配分離，輸配電網由4家輸電網公司（TSO）和800多家配電網運營商（DSO）經營，輸電費用須經過德國聯邦網絡監管局授權批準，供求不平衡時向調峰電力市場購買的調峰電力部分費用也計入電網使用費中，另一部分向?qū)е码娋W(wǎng)不平衡的電力供應商收取。配電費用存在較大差異。電網費用定價機制是高壓等級向低壓等級分層累加的方式。德國的輸配電網中競爭單元多，各環節利潤預期總和高，隨著時間推演，電網費用逐漸提高。
稅費則是通過各級政府主管部門進行核準后納入電價體系?？稍偕茉锤郊淤M(fèi)主要用于向可再生能源電站運營商支付補貼及其他支出，每年都會根據項目實際補貼情況進行調整，2014年、2020年均上調了稅費。
圖6為2010—2022年德國年用電量為3500 kW·h的居民家庭電價成本結構。2010—2021年，德國平均用電價格上漲36%，其中供應成本下降約3%，可再生能源附加費、電網費用分別上漲217%、33%，可再生能源附加費、電網費用的增加對電價上漲的貢獻度分別為53%、23%。

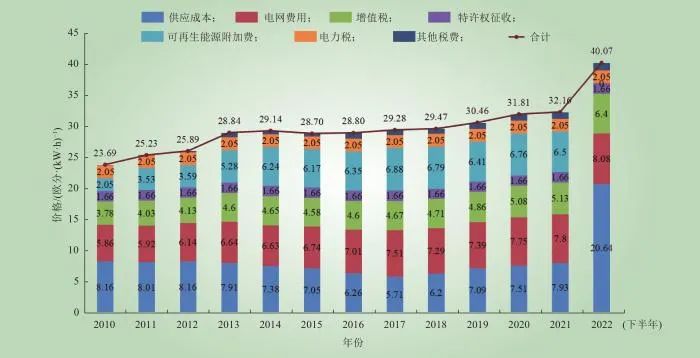

圖6 2010-2022年德國年用量為3500 kW·h的居民電價成本結構
Fig.6 Cost structure of residential electricity price in Germany with an annual consumption of 3500 kW·h from 2010 to 2022
俄烏沖突后，德國停征了可再生能源附加費，但化石能源發電成本飆升推動電價快速上漲，核電退役將加大風險情景下電價上漲壓力。2022年，俄烏沖突引發歐洲能源供應危機，大幅推高化石能源發電成本，德國日前電力批發市場的電價震蕩上升，屢創新高，終端的居民電價、工業電價較2021年分別上漲3%、23%。2023年初以來，受暖冬氣候、經濟疲弱、天然氣庫存較高等因素影響，歐洲能源供需形勢明顯緩和，煤油氣價格大幅下降。4月15日核電完全關停后，德國日前市場價格并未出現明顯波動，如圖7所示。截至6月底，德國日前電價平均約為107歐元/(MW·h)，較去年同期下降45.7%。作為重要的基荷電源，核電關停后德國應對未來能源供應緊張風險的能力將進一步弱化，終端電價仍面臨上漲壓力。

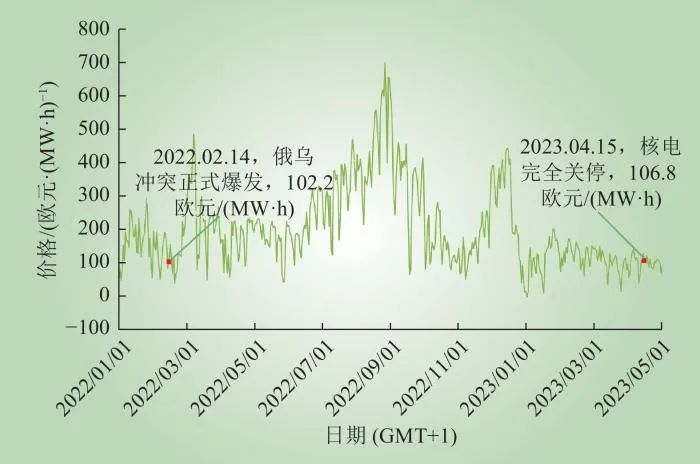

圖7 2022年以來德國日前市場價格走勢
Fig.7 Market price trend in Germany since 2022
德國保障支撐能力強，德國常規電源裝機加上跨國聯絡線輸送能力遠超最大負荷，保供能力強。中國火電因供熱供汽、煤質差、設備檢修等原因，水電因水頭低等原因均可能存在出力受阻，若疊加新能源“極熱無風、極寒無光”等極端情況，電力平衡將產生缺口，影響電力可靠供應。 德國擁有充足的源、荷調節資源，系統調節能力強，靈活調節電源占總裝機的比重達 24%，需求側可調容量占最大負荷的比重超過 13%，可控負荷占比 1.6%。“十三五”期間，中國新能源裝機占比從11.3%提升至24.3%，而抽水蓄能、調峰氣電等傳統調節電源占比始終維持在6%左右。需求側可調和可控資源占最大負荷比重較低，系統調節能力有限。 德國網架結構合理，潮流分布均勻，電網阻塞少，為德國分散式市場模式的順利運轉奠定了基礎。中國山西、冀北、黑龍江、青海等省份面臨網源發展不協調問題，局部地區仍存在網內通道受阻情況，制約了清潔能源送出消納。 德國背靠歐洲大電網，通過65條交直流線路與歐洲12國互聯，在電源結構上與周邊國家形成互補，可依靠跨國互濟支援應對新能源出力隨機波動。中國跨省聯絡線輸電能力尚有不足，送受端區域內相鄰省份發用電同時性強，迎峰度冬、度夏等關鍵期跨省區互濟共備、余缺互補仍有較大提升空間。 中德對于主力電源和集中式新能源的監視和控制技術大致相同，主要差別在分布式電源。德國實現了對分布式光伏的可觀可控，并建立了較為完善的分級調控模式，而中國分布式光伏可觀可控正處于逐步試點階段，分級調控模式待進一步探索。 德國允許可控負荷參與平衡市場，可控負荷可直接參與系統實時平衡調節，大幅增加了電網調節資源。采用現貨市場價格信號引導機組和負荷主動參與電網調節，有效促進新能源消納。中國主要采用需求響應、有序用電等方式開展需求側管理，尚未實現由調度機構對可控負荷直接控制，需求側資源較少參與實時調度。采用調峰輔助服務市場的方式滿足電網調節需求，部分現貨試點地區通過現貨市場滿足電網調節需求。 綜上所述，德國擁有堅實的源、網、荷基礎，為電力系統快速轉型提供了堅強的物質基礎。近年來，中國新能源發展成效顯著，新能源消納利用率也處于較高水平。但是，隨著新型電力系統加速構建，新能源發電占比進一步提高，保供應、促消納、穩電價的壓力也將更加凸顯。參考德國經驗，提出以下建議。 1）發揮常規電源、互聯電網和靈活系統調節能力托底保障作用。充分發揮常規電源保供壓艙石作用；進一步加強跨省跨區互聯電網建設；加快抽蓄、新型儲能、需求側資源開發和火電靈活性改造，切實提升系統靈活性；利用退役煤電機組建立戰略備用機組機制，發揮極端情況下的戰略備用作用。 2）加快完善與高比例新能源并網相適應的監測和控制手段。引入氣象預報模型預測發電能力和電力電量平衡，建立常態化監測機制；擴大對分布式光伏、新型儲能的調度控制范圍，加快完善與高比例新能源并網相適應的分級調度體系和管理模式。 3）建立適應新型電力系統的煤電容量補償機制和電價形成與疏導機制。由于新能源大規模并網，煤電設備利用率、發電效率進一步降低，導致火電發電成本呈上升趨勢。單純的電量電價機制無法體現低開機率下的煤電保障性功能，亟需建立調峰補償?shù)容o助服務市場以及容量電價機制。近年來，中國風電、光伏發電成本下降明顯，大部分省份新建項目已實現平價上網，但平價上網不等于平價利用。電力系統在電源結構、電網形態等方面將發生重大變化，必然涉及支撐新能源建設、輸送、消納等一系列新增成本，新增成本需要在各類市場主體間科學、公平負擔，同時應充分考慮終端用戶的承受能力，逐步建立適應新型電力系統的電價形成和疏導機制。
