中國儲能網訊：談到清潔能源，如風能、太陽能等，大家都不會感到陌生?？墒菫槭裁催@么好的可再生清潔能源遲遲沒能大規模投入使用呢？風是會停的，太陽是會落山的，這種能源的不穩定性一直以來都在困擾著科學家。張洪章研究員所在的團隊將風能、太陽能與液流儲能電池相結合，致力于實現綠色環保的可持續發展。今天，SELF講壇帶您走進新能源的世界。
張洪章
中國科學院大連化學物理研究所研究員
以下內容為張洪章演講實錄：
親愛的觀眾朋友們，大家下午好。我是大連化物所的張洪章，我是做電池研究的。
不知道大家是否聽過一個心理學研究：男人一天要說夠3000個字，女人一天要說夠8000個字，這樣才能保持各自生理上的愉悅。基本上每個男人在白天工作的時候就說夠了3000個字，晚上就想著休息。而女人還有5000個字沒有說呢，這就是很多悲劇的起源了。
我在中科院做化學研究已經10年了，我一開始每天能說3000個字，后來我發現只能說1000字了，所以我的壓力非常大。
面對現場1000多位觀眾，我心里還是有一點緊張。不過，我一定要利用機會，把自己的3000字說完。跟大家透露一下，有可能今天是我過去10年中說話最多的一天。接來下，我就把這10年來所做的工作跟大家做一個介紹，主要與風能和太陽能有關。
2008年我考上了中科院大連化物所，當時是沖著大連化物所的燃料電池技術去的。這種電池非常好，可以給我們帶來綠水青山。
那一年，我們要在北京進行一次集中的學習。2008年北京的天空被稱作“奧運藍”，天特別好。但是2009年我們從北京回到大連，北京的同事們就開始抱怨：“你們走的真是時候，我們這邊已經被霧霾包圍了?！蹦憧矗覀兇筮B總是碧海藍天，跟丹東一樣，都是全國可以排進前十名的宜居城市。盡管如此，在冬季采暖的時候也有幾天是霧霾天。
可以這樣說，一方水土養育一方人，一方霧霾養育了一方的青年。特別是00后、10后，基本上是在城市里吃著霧霾長大的。霧霾的產生原因有很多，對我們每個人來說也很重要。

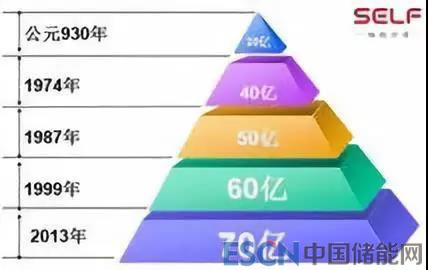

為什么這么說？人類要想發展必須要有能源。從19世紀到現在，全球的人口大概翻了三倍。之所以我們能養活這么多人，就是因為我們有源源不斷的衣食住行的供應，其中能源是很基礎的一部分。
第一次工業革命的基礎是蒸汽機，它的能源是煤炭。第二次工業革命的基礎是內燃機和發電機，它的主要能源是石油。這兩種能源在燃燒的過程中都會產生霧霾，產生PM2.5。

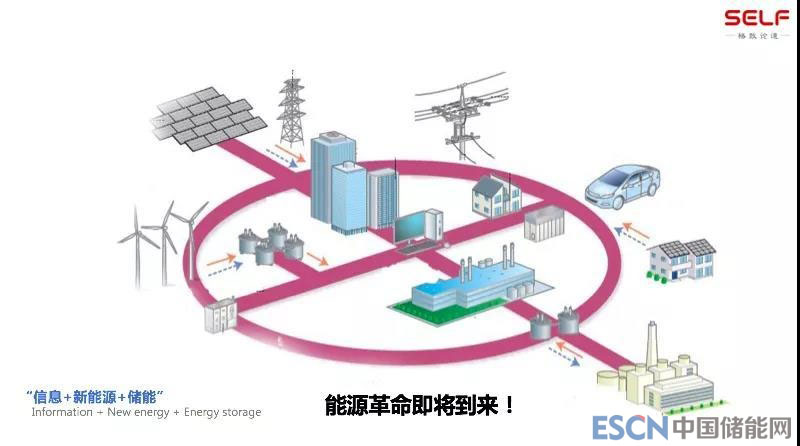

現在,我們進入了新的時代。第三次工業革命正在發生，以智能制造、互聯網、大數據為代表的新技術快速發展，支撐其發展的能源是清潔能源，包括太陽能、風電等。
大家可能覺得生活中太陽能和風能發電機隨處可見，因為中國現在的太陽能和風能發電機的裝機容量已經達到了世界第一。但我想引用吳承恩在《西游記》里面的一些描述，在書中風能和太陽能其實是由風神、雨神、雷公、電母還有太陽星神一起來控制的。他們沒有末位淘汰制，沒有考核，所以，這些神仙上下班的時間也不是很固定。
做氣象預測的同事跟我說，經常要替他們的不負責任背黑鍋。今天早上，丹東的天氣還好好的，不過一會兒就陰天了，還下起了雨。如果是用太陽能發電的話，大家現在就會陷入一片黑暗。
現在大家還體會不到這一點，因為風能和太陽能目前在能源的比例中還不到10%。假設有一天風能和太陽能所占的比例超過了50%，如果城市里面停電幾分鐘，便會造成很嚴重的事故。
下圖紅色曲線是風電廠發電輸出的情況，這是沈陽風電廠非常典型的曲線。大家可以看到，在一天幾個小時之內，曲線的波動很不規律，因此我們的風電廠需要棄掉一部分電能。有些地區，例如三北的一些地區，棄風量甚至可以達到40%，嚴重浪費能源，也不利于風能和太陽能的發展。
但是，如果我們用藍色的曲線表示電池，與風電進行匹配，把風電儲存起來，然后再跟風電相匹配進行輸出，就可以得到一條綠色的較平滑的輸出曲線，更好地實現風能的輸出。這樣我們就實現了對太陽能和風能的駕馭。
總之，我們所做的研究就是做一個大型的儲能電站，把風和太陽的能量儲存起來。就像我們存壓歲錢和零錢一樣，在需要的時候再拿出來用，這樣就可以避免風能和太陽能的不連續、不穩定，以及給電網帶來不可控的沖擊。
2009年我回到大連化物所的時候，由于儲能技術的發展非?？?，我的導師張華民老師跟我說：“你要換課題。”我說：“張老師，我聽您的，換什么課題？”張老師說：“儲能?！蔽艺f：“好啊，換哪個儲能技術？”張老師說：“液流?！蔽艺f：“好啊張老師，換哪個液流電池技術？”張老師說：“全釩?！庇谑牵揖烷_始了做全釩液流儲能電池。

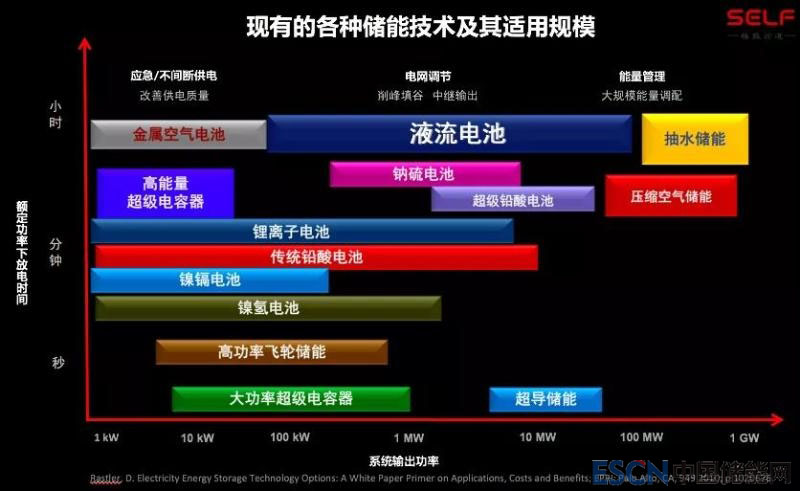

后來我想了想，我之所以說話字數越來越少，好像跟張老師的言簡意賅也有很大關系。我想，換了在座的各位，如果是跟張老師對話，也會這樣刨根問底地問下去。因為儲能的技術實在是太多了，有物理儲能、電磁儲能、化學儲能，僅我們研究的化學儲能，就有很多種電池技術。
大家都知道哪些電池呢？像激光筆、話筒，一般使用干電池。我們的手機、筆記本電腦用的是鋰電池。墻上的安全指示牌一般用鉛酸電池?？上н@個場地里唯獨沒有我研究的全釩液流電池，我感到有一點小小的遺憾，但這是有原因的，大家看一看全釩液流電池的尊容就知道了。
它又大又丑，帶著兩個大罐子，前面是一個像方塊一樣的東西。曾經一位大媽跟我說：“你研究的這個東西，這兩個罐子不錯，用來腌咸菜挺好。”旁邊一位大爺接著說：“不光腌咸菜，用來曬醬油也挺好。醬油曬足180天，曬出美味曬出鮮?！蔽艺f：“其實二老說的都挺好，都挺對。”這個電池確實跟他們說的液體有關系，不過罐子里裝的不是醬油。

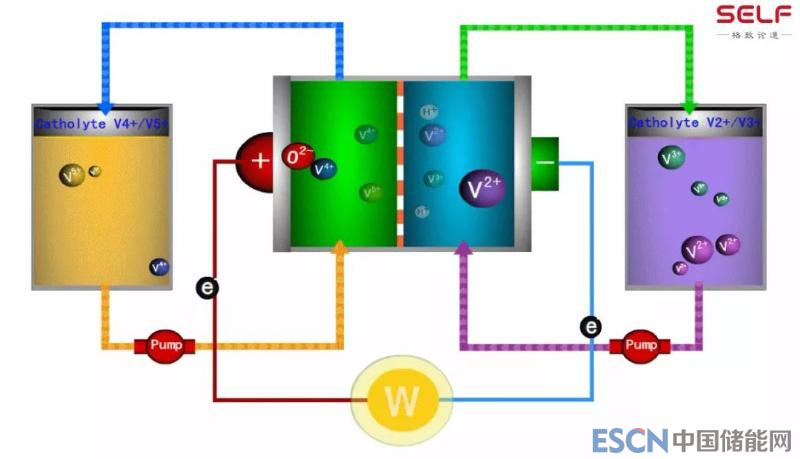

裝的是什么？裝的是釩離子的水溶液。釩有4種價態，2、3、4、5價，通過它們價態的變化可以實現電能和化學能的轉變。大家從示意圖中可以看到，電解液從罐子里流到電池里，然后再回到罐子里，在電池內部發生電化學反應，完成充電和放電。釩的4種價態，分別有紫色、綠色、藍色、黃色4種顏色，四季分明，是我見過的電池里面最漂亮的一種。
這種電池是誰發明的呢？說起來比較遺憾，這種電池最早是美國人提出的概念，澳大利亞人提出的電池技術，日本人和加拿大人做出的系統。我們中國人做了什么？我們的目標是努力的發展自己的技術，現在有了我們自己的產品。
如果用液流電池給手機充電，大家得背上兩罐“醬油”，也就是電解液。這其實是不可行的。有人說，你們科學家腦子進水了嗎？讓這種又大又笨的電池給風能和太陽能做儲能。我想，確實是進水了，但是水沒有進到科學家的腦子里，而是進到了電池里邊。
電池里面所有的活性物質都溶解在水里，想點燃它是不可能的。它不像其他的電池，有些電池很容易著火，燃燒三天三夜都不能熄滅，用一般的水無法撲滅。就像紅孩兒的三味真火，只能眼睜睜地看它自己燃盡。這樣的電池對周圍的環境造成了很大的安全隱患。所以，對于大規模儲能來說，特別是風能、太陽能的儲能，首先要考慮的就是安全性。
我們的全釩液流電池雖然又大又丑，但它很溫柔，對環境沒有危害，電解液儲藏在罐子里，把那個像醬油一樣的液體抽出來，可以百分之百回收。不像之前的一些電池，廢棄之后散布到田間地頭，對我們的飲食、飲水都造成了很大的危害。

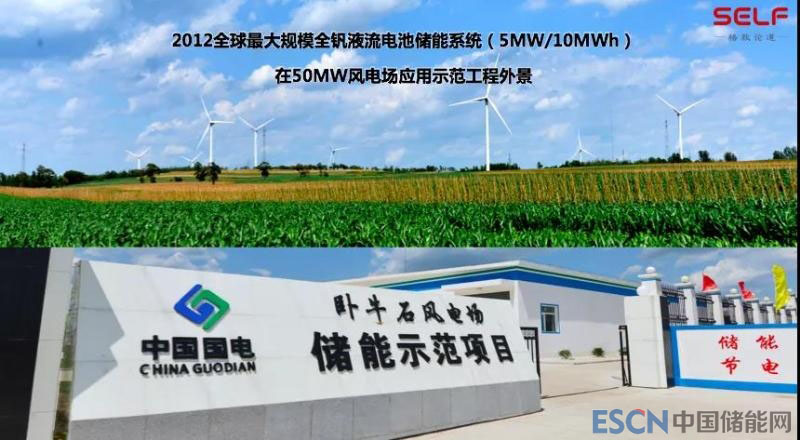

另外，雖然全釩液流電池的體積很大，但相對于它的應用場合——風電廠和太陽能電廠來說，那只是冰山一角。下圖展示的是2012年我們在沈陽建的儲能電站，它是5兆瓦時/10兆瓦時的電站。這是電廠的外景。

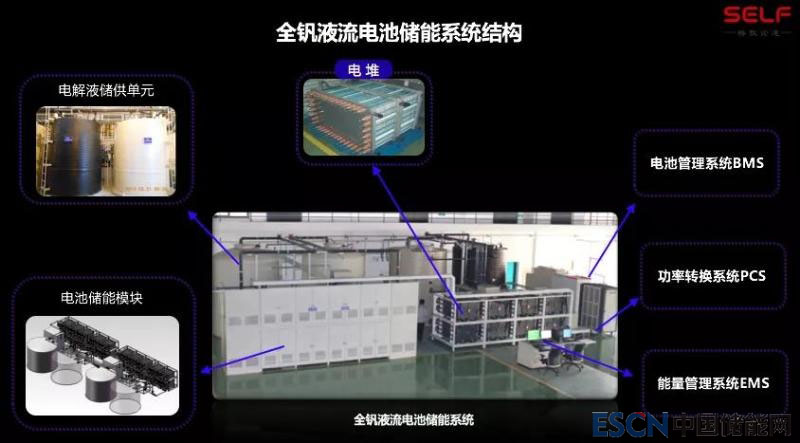

下圖是內部的情況。左上角是一個電堆，幾個大罐子是電解液罐，里面存的是電解液，還有它的電力控制系統。電池的占地面積跟我們所處的現場大廳差不多大，圖上還展示了電池內部的結構，里面包括電解液的控制區、核心的電堆以及電力電子控制區，這是一個多學科交叉的領域。
下圖是它的電堆，在電堆里面包括電池所有的部件，正極、負極、隔膜……把這些疊加起來，然后串聯，就得到了我們的電池。
中國人研究全釩液流電池，其實費了千辛萬苦。2000年左右，我們想做全釩液流電池，于是給日本和加拿大做得比較好的一個團隊發郵件，想參觀一下他們的技術。當時我們得到的是無情的拒絕，甚至連“醬油”儲罐都不讓我們看。結果，2008年，因為金融危機，加拿大的VRB公司宣布破產，日本的公司宣布暫停研發。當時我們剛剛起步，很多人都質疑我們：日本人有工匠精神，他們都不做了，你們還做這個干什么？趕緊換方向，不要搭上你們的時間和精力了。
當時團隊負責人張老師壓力很大，后來經過冷靜分析，認為這只是一個暫時的狀況。為什么這么說？因為風能和太陽能的發展大趨勢不可逆轉，對大規模儲能的需求不可逆轉，大規模儲能對安全性的需求不可逆轉，而全釩液流電池正好是安全的，而且它是性價比非常高的。另外，中國的釩儲量是世界前三位的，而日本沒有釩資源，他們需要進口，所以說我們有得天獨厚的優勢。我們只要把關鍵材料技術突破了，就可以取得成功。

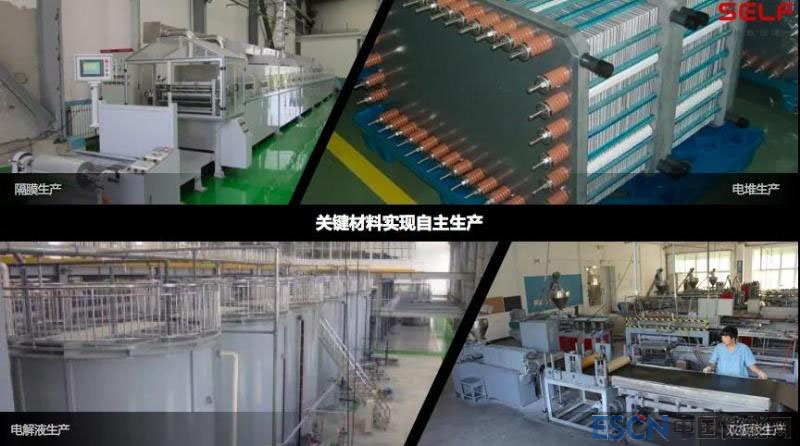

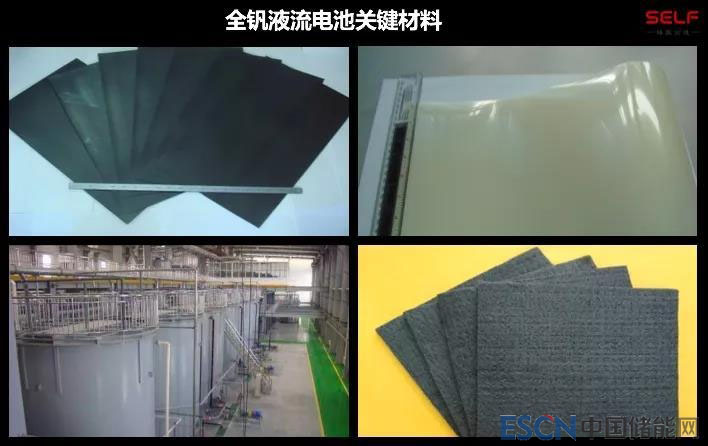

不過，關鍵材料有很多，有雙極板、電解液、電極、隔膜。2008年，我們的公司成立了，當時也有一個很驚人的舉動，十幾名科研人員放棄了中科院事業編的待遇，進入這家私營企業研究電池，目的就是將其產業化。經過長時間研究，我們把這些關鍵材料逐步實現了產業化，心里很安慰。
其中比較有代表性的材料是隔膜。之前，隔膜都是大量從美國的公司進口，面積和100元人民幣大小相同的隔膜，其購買價格也是100元。它的主要作用是將釩離子和氫離子分開，不讓釩離子穿過去。我花了很長時間研究這個膜，結果發現它不光把釩離子擋住了，連我說話的能力也擋住了一部分。這種隔膜很貴，只有這種高附加值的材料，才會帶來高附加值的收益。

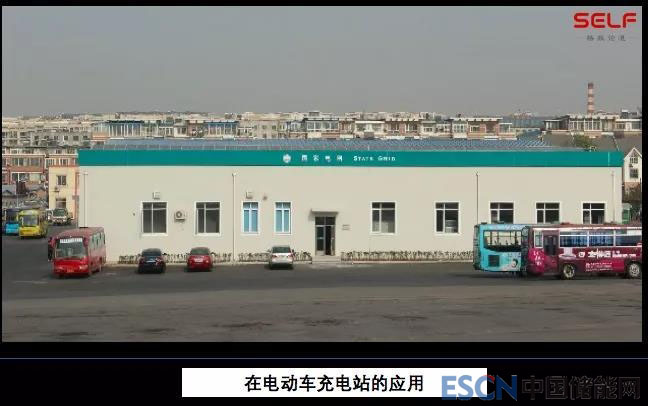

總結一下，全釩液流電池是一種高性能、長壽命、安全的儲能技術，它可以給大規模儲能帶來很好的穩定性。此外，它不光能用在風能和太陽能的儲存上，像給電動車充電的充電站，也可以采用全釩液流電池。

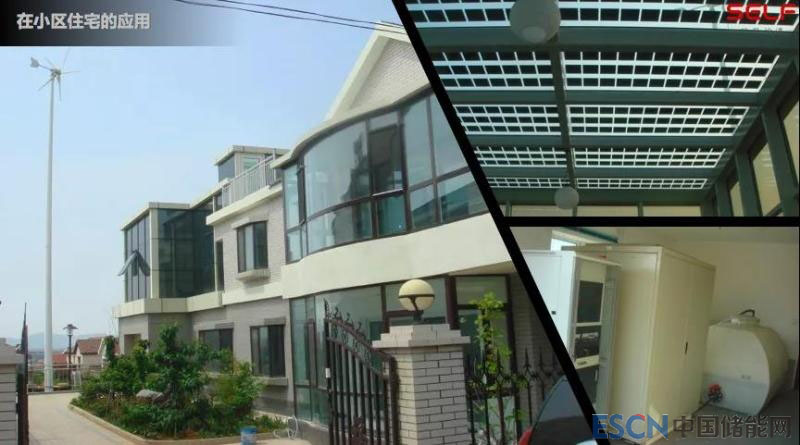

這是張老師家的別墅。他家里有太陽能發電，有一個風機，車庫里有一個液流電池的儲罐，這樣就可以實現住宅的風、光、儲一體化，可以滿足家里的儲電和用電需求。

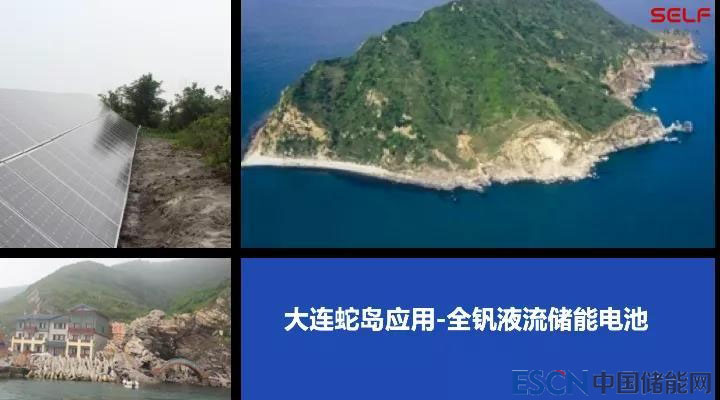

這是位于大連的一個非常美麗的島嶼——蛇島，島上大概有上千種蛇。平時，蛇靠吃島上的老鼠和小鳥為生。之前，蛇島都是用柴油發電機來發電的，噪音非常大，成本也很高，而且對鳥的降落有影響，蛇也不容易吃到鳥蛋。蛇島用了我們的電池之后，可以實現島上24小時的連續供電，從而方便了人們守護蛇島。

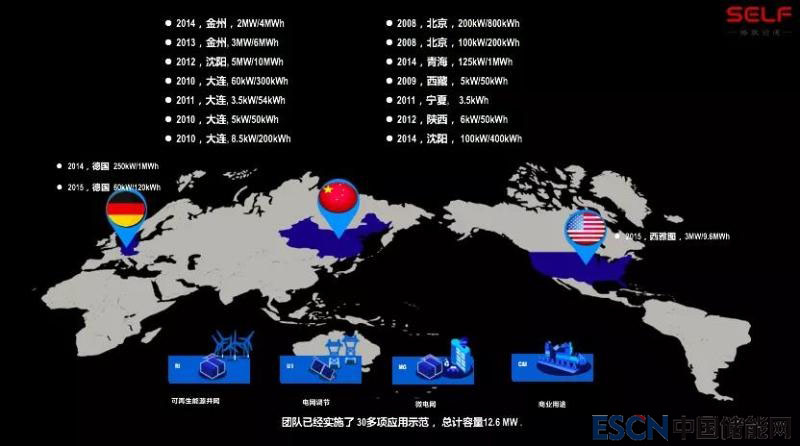

從2000年在我們大連化物所開始研發全釩液流電池，直到現在已經賣到了全球各地，其中印象比較深刻的是2012年在沈陽法庫縣建的5兆瓦時/10兆瓦時、當時是全球規模最大的儲能電站。當時建電站的人回來跟我說，他們站在冬天沈陽郊區的山崗上，頭發蓬亂，但心里面滿腔熱血，一心要把電站建設起來。后來，這個電站做成的時候引起了很大的轟動。日本重新啟動了曾經終止研發的技術，美國也宣布加大力度來支持全釩液流電池的產業化發展，這對我們中國人來說是非常自豪的。
也許有些同學會問：“現在電池技術已經做得很好了，我們作為學生還能做什么呢？”我想，液流電池技術現在只是完成了初步的產業化，后面還有很長的路要走，比如，它的成本怎樣進一步降低，它的應用模式怎樣進一步擴展，未來在非常廣闊的能源市場中，發電端、電網端、用電端都需要各種各樣的儲能技術，我相信這些技術不是全釩液流電池一種技術能夠滿足的。我們儲能技術研究部還有很多的其他技術正在研發，可能一個很小的創新，就可以幫助你實現“一個億的小目標”。
這是我們整個儲能技術研究團隊。我們團隊人不多，特點是話也不多，但是做事情做得很多。我也希望年輕人、投資人能夠到我們大連化物所的儲能技術研究部交流、學習、指導，一起把儲能事業做得越來越好。
其實，有些技術不是我們中國做不好，對我們禁運的技術,我們反而做得更好。關鍵是我們要有信心，把自己深深扎根到自己的實驗室，有自己的想法，一點一滴把技術做好。
最后，再次感謝大家?，F(xiàn)場來的觀眾來自各行各業，都是對知識有渴求的朋友，希望我的報告能夠讓大家有所收獲。最后，我也非常高興地達成了我說3000字的目標。再次感謝大家，謝謝。
