中國儲能網訊：釩液流電池經過二十多年的發展，已經是一種比較成熟的儲能技術了。其應用方向主要是新能源電場配套儲能電站和電網的MWh級大規模儲能電站。與鋰電池相比，他們不是相互替代的關系。未來，隨著越來越大的新能源接入電力系統，儲能的需求會越來越大，全釩液流電池的主要競爭對手或是水力蓄能、壓縮空氣蓄能等大規模儲能技術，以及其他技術體系的液流電池。
一、全釩液流電池概述
液流電池，是一種活性物質存在于液態電解質中的二次電池技術。電解液置于電堆外部，在循環泵的推動下流經電堆，并發生電化學反應，實現化學能與電能的轉換，從而實現電能的存儲與釋放。目前主要的液流電池包括鐵鉻電池、鋅溴電池及全釩電池等，其中全釩液流電池發展較快。
全釩液流電池主要由電堆系統、電源負載系統、電解液存儲與供應系統等部分組成。電堆系統由電極、離子交換膜、雙極板、板框PVC、電解液等組成。
不同價態的釩離子作為正、負極活性物質，分別裝在兩個大儲液罐的溶液中，通過外接泵將電解液泵入到電池堆體內，使其在不同的儲液罐和半電池的閉合回路中循環流動；采用離子膜作為電池組的隔膜，電解液平行流過電極表面并發生電化學反應，將電解液中的化學能轉化為電能，通過雙極板收集和傳導電流。
二、全釩液流電池特點
1、儲能容量易調節規模。釩電池可以承受的功率和電極面積成正比，也就是和電堆的大小成正比。而電量的多少和電解液體積成正比，也就是和儲能罐的大小成正比。因此液流電池的規模設計非常靈活：只要增加電堆的面積和電堆的數量，就可以增加輸出功率；只要增加電解液的體積，就可以增加儲能容量。
2、循環壽命長。電池反應時只是釩離子在不同價態間轉換，沒有其他的物相變化，理論上可以對其進行任意程度的、無限多次的充放電，平均充放電循環達到13000 次?？紤]到系統中其他部件的壽命，能用20-30年從理論是沒有問題的。
3、液流電池選址自由度大。系統可全自動封閉運行，無污染，維護簡單，操作成本低。
4、在常溫常壓下工作，無潛在的爆炸或著火風險，安全性好。
5、全壽命周期的成本低，占電池成本較高的釩電池電解液回收率高。
6、能量密度低。只有15-40Wh/L，甚至不如鉛酸電池，導致設備體積重量大，很難應用于移動電源。釩鹽本身分子量較大，在水中的溶解度也有限。市場上的電解液通常用1.5-2mol/L的釩溶液，目前的世界紀錄是3mol/L。
7、此外相對其他儲能系統增加了管道、泵、閥等輔助部件，結構更為復雜，一定程度影響系統可靠性。
三、全釩液流電池的應用情況

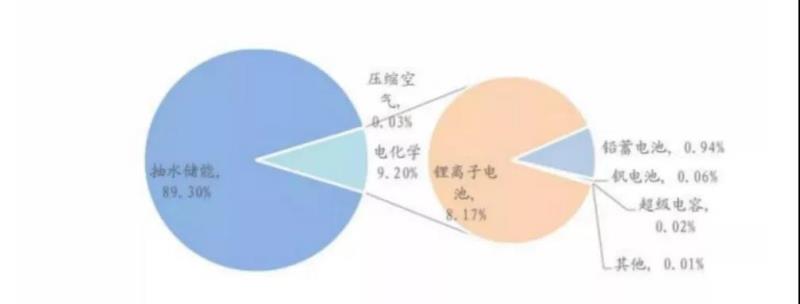

根據統計數據，2020年我國儲能方式中，抽水儲能占比89.3%，電化學儲能占比9.2%，電化學儲能中，釩電池儲能占比僅0.65%。
全球范圍內全釩液流電池生產企業主要包括：日本的住友電工公司、大連融科儲能技術發展有限公司、美國UniEnergy Technologies公司和奧地利Gildemeister公司。
中國在全釩液流電池領域應該來說是處于領先地位，目前已100%擁有全釩液流電池自主知識產權。據報道，大連融科的國際市場占有率達80%。
2013年，大連融科與大連化物所聯合研制的全球最大規模的5MW/10MWh 全釩液流電池儲能系統成功通過業主的驗收，這是目前世界上第一套實際并網運行的5MW級大型工業儲能裝置，各項指標都處于國際領先水平。
2014年，大連融科與博世集團合作，在德國北部風場建造了250KW/1MWh全釩液流電池儲能系統。并與美國UniEnergy Technologies公司合作，建造了美國首座兆瓦級全釩液流儲能電池電站。
四、全釩液流電池的成本

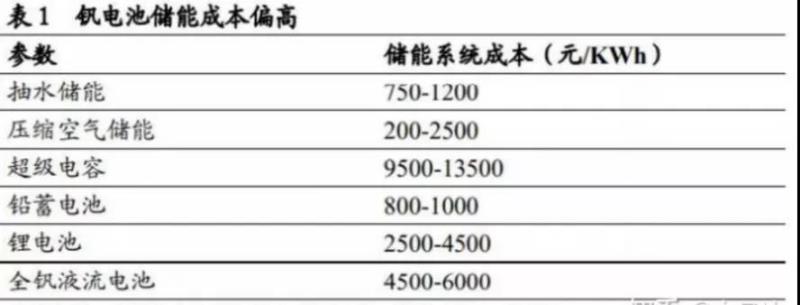

成本是制約釩電池發展的核心原因。根據《儲能產業研究白皮書》統計，全釩液流電池(釩電池)每千瓦投資成本在4500-6000元，而抽水儲能的每千瓦投資成本在750~1200元、鋰電池每千瓦成本在2000~3000元左右，高成本使得釩電池在儲能領域的應用并不廣泛。
五、儲能技術多元化發展的政策支持
近十年來，產業政策一直在鼓勵釩電池的發展，主要技術取得重要突破，產品日趨成熟， 目前 釩電池已經進入商業化初期，類似于2 014年的新能源汽車行業。
2021年7月，國家發改委和能源局發布《關于加快推動新型儲能發展的指導意見》，文件提出要堅持儲能技術多元化，推動鋰離子電池等相 對成熟新型儲能技術成本持續下降和商業化規模應用，實現液流電池等長時儲能技術進入商業化發展初期。
據不完全統計2020年以來釩電池項目，裝機量已經超過6GW，容量超過20GWH，按照《關于加快新型儲能發展的指導意見》政策制定目標，2025年累計實現30GW裝機量，目前看來，釩電池有望大幅超預期。
