中國儲能網訊：液流電池作為一種典型長時儲能電池，是可再生能源為主體的新型電力系統的重要組成部分。液流電池技術的不斷發展對工程化電堆開發和系統設計提出了更高要求，相比于傳統實驗測試方法周期長成本高的特點，模擬仿真技術高效而便捷，近年來在液流電池高功率電堆和大容量?jī)?chǔ)能系統設計方面起到了重要作用。本文將基于現有研究工作，重點圍繞液流電池基礎科學問題的模擬仿真、電堆數值模擬與動態仿真、儲能系統模擬仿真與設計三個方面，對液流電池模擬仿真研究現狀進行綜述和分析，最后對未來液流電池模擬仿真技術的進一步發展提出了展望。
關鍵詞 液流電池；電堆；儲能模塊；數值模擬；動態建模
能源是人類社會賴以生存和發展的基石，工業革命以來大量化石能源的不斷消耗，導致了二氧化碳的過量排放，逐步引發溫室效應和世界氣候的急劇變化，引發世界各國的關注。2016年175個國家聯合簽署了《巴黎協定》，旨在控制溫室氣體排放，是對2020年后全球應對氣候變化的行動作出的統一安排。2020年，我國明確提出了2030年“碳達峰”與2060年“碳中和”的目標，而發展可再生能源和儲能技術被認為是實現這一目標的重要途徑之一。以風能、太陽能為代表的可再生能源是綠色低碳能源，是我國電力系統發電側的重要組成部分，對實現雙碳目標和可持續發展具有重要作用。然而，可再生能源的不連續性和隨機性的特點，決定了其并網發電時需要匹配大規模儲能，以實現安全高效的可再生能源消納使用。
在眾多大規模儲能技術中，液流電池儲能技術以其高安全性、長壽命、容量和功率可相互獨立設計等特性，非常適用于電力系統儲能應用。液流電池技術的提出最早可追溯到20世紀70年代，NASA首次提出了以鐵鉻為正負極活性物質的鐵鉻液流電池體系，然而鐵鉻液流電池存在交叉污染、鉻負極動力學差、易發生析氫副反應等問題，制約了其進一步發展。針對鐵鉻液流電池的不足，80年代澳大利亞新南威爾士大學的Skyllas-Kazacos教授提出了以釩為正負極活性物質、硫酸為支持電解液的全釩液流電池體系。由于正負極采用了同種反應物質，有效地避免了交叉污染問題，并且V2+/V3+和V4+/V5+氧化還原反應具有較快的動力學特性，極大地推動了液流電池技術的發展。21世紀初，國內以中科院大連化物所、中科院金屬研究所、清華大學等為代表的國內研究機構對全釩液流電池反應機理、關鍵材料和電堆集成設計開展了全面的系統研究開發，取得了一系列重要成果，并促進了諸如大連融科儲能、北京普能、偉力得能源、上海電氣等一批液流電池制造商的發展。與此同時，以鋅基、鐵基等無機多電子轉移過程為特色的新型液流電池技術研發也取得了長足進步，同時有機液流電池體系也獲得了廣泛關注，極大地促進了液流電池技術的整體快速發展。
隨著液流電池技術的不斷發展，對液流電池的性能也提出了更高的要求，傳統的液流電池實驗研究手段具有周期長、成本高和難以解耦變量間相互關聯等局限性，相比之下，模擬與仿真技術可以對液流電池關鍵變量在時間和空間尺度變化規律進行準確分析與預測，有效指導電池結構設計、運行參數優化和控制策略選擇，其作為一種高效的研究手段，近年來在液流電池設計與開發中得到了廣泛應用。而“十四五”期間國家對液流電池技術發展也提出了更高的要求，明確了寬溫區運行、高功率單體電堆和多電堆儲能模塊設計、能效恢復與系統優化控制等研究任務與技術指標，而要突破現有瓶頸實現更高的技術指標，在實驗手段的基礎之上合理有效地使用模擬仿真技術，可以事半功倍有效助力高功率電堆與高能效儲能系統的設計開發。本文將聚焦液流電池模擬仿真技術，重點圍繞基礎科學問題、電堆設計和儲能系統開發中的相關問題與研究進展進行綜述、分析、總結和展望。
1 基礎科學問題的模擬仿真
液流電池內部離子和電子的傳輸與電化學反應，受流場、溫度場、電場等多物理場耦合作用影響，傳統實驗方法難以定性揭示特定變量對電池性能的影響，而基于有限元分析法的數值仿真技術可以通過對多物理場邊界條件和耦合作用的設置，實現對電池內部幾何空間關鍵特性的有效模擬與分析。針對液流電池內部多場耦合下的基礎科學問題，Shah等首先提出了二位瞬態模型，用于模擬各價態釩離子在電池內部的分布特性，并以此為基礎進一步模擬了析氫析氧副反應對電池性能的影響以及電池內部的溫度變化分布規律，為深入理解全釩液流電池內部傳質、傳熱特性和電化學反應機理提供了可視化參考依據。在此基礎上You等研究了外加電流密度、電極孔隙率和局部傳質系數對電池性能的影響；Yue等通過數值模擬與實驗相結合的方法，系統深入地研究了壓縮比對極化及電池性能的影響，并通過實驗驗證了獲得最優壓縮比的電池組件的性能優勢；Lei等基于道南效應，更準確地模擬了離子膜內的離子分布、電勢變化及其對電池性能的影響規律。
除有限元分析之外，Tang等還首先提出了全釩液流電池時域下的動態機理模型，該模型基于質量守恒定律和菲克擴散定律，結合能斯特方程，可準確描述電池充放電條件下正負極各價態釩離子透過離子膜向異側溶液擴散的過程。結合不同種類離子交換膜擴散系數的實驗數據，該模型實現了全釩液流電池容量衰減的動態分析和預測。而液流電池動態模型的建立，不僅可以預測電池容量隨充放電反應進行的演化規律，同時可指導容量再平衡和液流電池控制系統的設計。進一步，Zhao等還充分考慮了溫度對擴散、溶液體積遷移速率以及流體阻力的影響，利用動態模型更加深入系統研究了容量衰減、體積遷移和壓降的變化規律，并分析了不同流量對溶液溫度和電池性能的影響，相關研究為進一步理解液流電池動態特性及其對電池性能的影響機制提供了參考依據。
2 電堆數值模擬與動態仿真
2.1 電堆流場設計
電堆結構設計是液流電池技術開發的主要任務之一，而高功率電堆的實現不僅需要高性能電池材料，還需要設計開發相適應的流場結構，以降低高電流密度運行下的濃差極化電壓和高流量下的泵損耗，從而獲得最佳的能量效率與系統效率。對于流場結構的設計與優化，數值模擬仿真具有傳統實驗手段所不具備的優勢，可以靈活模擬分析多物理場耦合不同流場結構的關鍵變量在幾何空間內分布特性。在國內全釩液流電池研究初期，中科院大連化物所研究人員首先利用有限元數值分析方法，建立了二維和三維的瞬態模型，系統分析了液流電池內部傳熱、傳質、傳動量和電化學反應的交互作用機制。其中，Ma等在給定負半電池幾何形狀的條件下，研究了垂直和平行于外加電流截面上的速度、濃度、過電位和電流密度的分布(圖1)；Zheng等研究了濃差極化的時空變化特征，設計并優化了一種新型的塞流短流道矩形結構電池。與此同時，港科大研究團隊提出了一系列新型流道結構設計，進一步提升了高電密條件下液流電池的運行效率。其中比較具有代表性的工作包括Zhang等建立的釩氧化還原液流電池流場設計的二維數學模型，利用該模型模擬了410 cm2單元下的交錯通道和一系列平行蛇型通道設計。結果表明，隨著平行蛇型通道數量的增加，泵浦功率降低，釩離子分布變得不均勻，相比之下交錯流場設計泵送功率最低，釩離子分布更加均勻(圖2)；Wang等針對蛇型和插指型流道，通過仿真和實驗相結合的方式系統地研究了比流量、流場尺寸對傳質及電池性能的影響規律。結果顯示，在相同比流量下，電解液在蛇型流道電極內的流速遠大于插指型流道，所以在低比流量下蛇型流道的性能明顯好于插指型流道；增加比流量或流場尺寸均可提升電池的性能，由于插指型流道的臨界流量大于蛇型流道，所以插指型流道性能的提升幅度明顯大于蛇型流道，進而導致兩種流場間的性能差異會隨著比流量和流場尺寸的增加逐漸減小甚至出現性能反轉。該工作不僅加深了對釩電池流場結構及其傳質過程的認識，也為流場的工程化應用提供了依據。

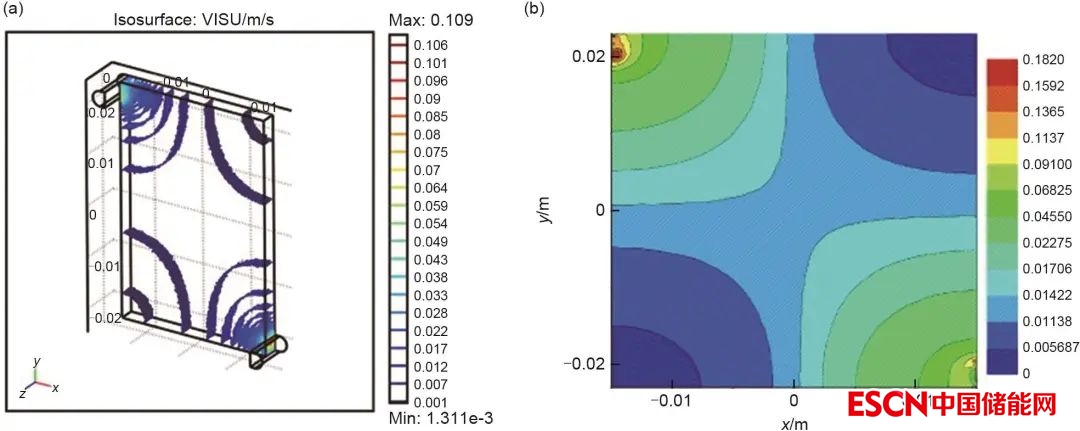

圖1 (a) 電極域內速度等值面和 電極/集流體界面模擬速度等值線圖

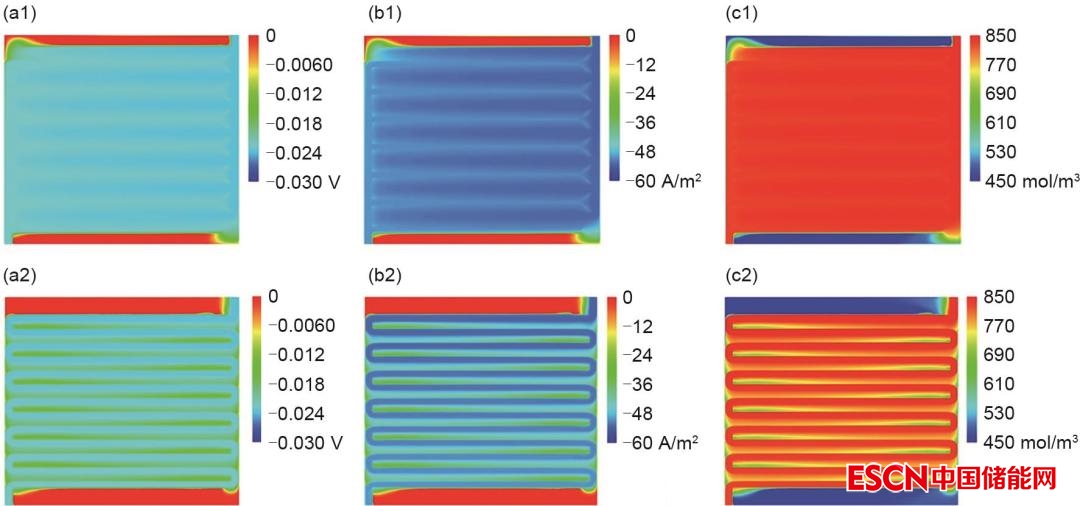

圖2 交錯流場和蛇形流場的 過電位，(b) 局域電流密度和 釩濃度分布
除新型流道結構設計，新南威爾士大學Gurieff等還提出了新幾何形狀的電極結構，可以顯著增加電池內從入口到出口的電解液流速，改善在不同電荷狀態下電化學物質向電極/電解質界面上反應位點的傳遞。三維數值模擬顯示，梯形和徑向幾何形狀可以明顯加速電解液在電池堆棧中的流動。此外，還提出了一種新的幾何堆棧布局，該布局可以通過徑向位移單元提供更高的功率輸出(圖3)。東方電氣Yin等在活性面積為57.5 cm2的碳?xì)侄嗫纂姌O上設計了一種叉指流場，并采用三維多物理場模型進行了模擬。數值結果中觀察到“葉子”形狀的離子濃度和電壓分布形式。在電解液流量的主要操作范圍內，與雙極板內叉指流場和無流場設計相比，電極內流場的流體壓降最小，系統效率最佳。該流場設計的電極大大降低了釩氧化還原液流電池的密封壓力要求，具有更好的可靠性。中科院金屬所Hao等進一步在炭氈電極上進行流場設計，三維數值模擬結果顯示，平行和叉指流道設計能夠顯著降低壓降、均勻反應物分布、減小濃差極化(圖4)。通過實驗進一步證實，采用平行流道設計電池相比無流道設計電池在200 mA/cm2時的放電容量顯著提高，電壓效率達到78%。最后，對32 kW電堆動態模型仿真表明，高電流密度下平行流道設計的電堆系統效率較使用原氈電堆可有效提升10%以上，表明炭氈表面的流場設計在實際液流電堆的設計和放大中具有較大潛力。

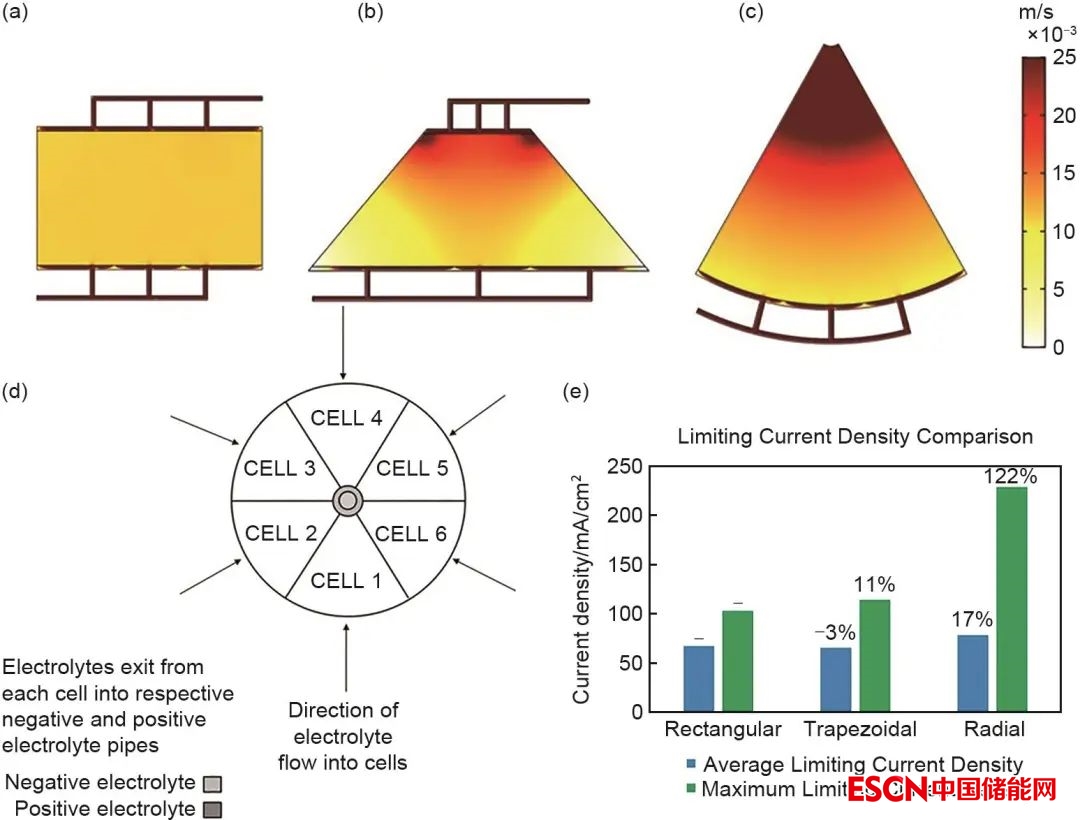

圖3 (a)～(c)不同電池結構下的速度等值線圖；(d)新型結構液流電池概念示意圖；(e)不同幾何結構下的平均和最大極限電流密度

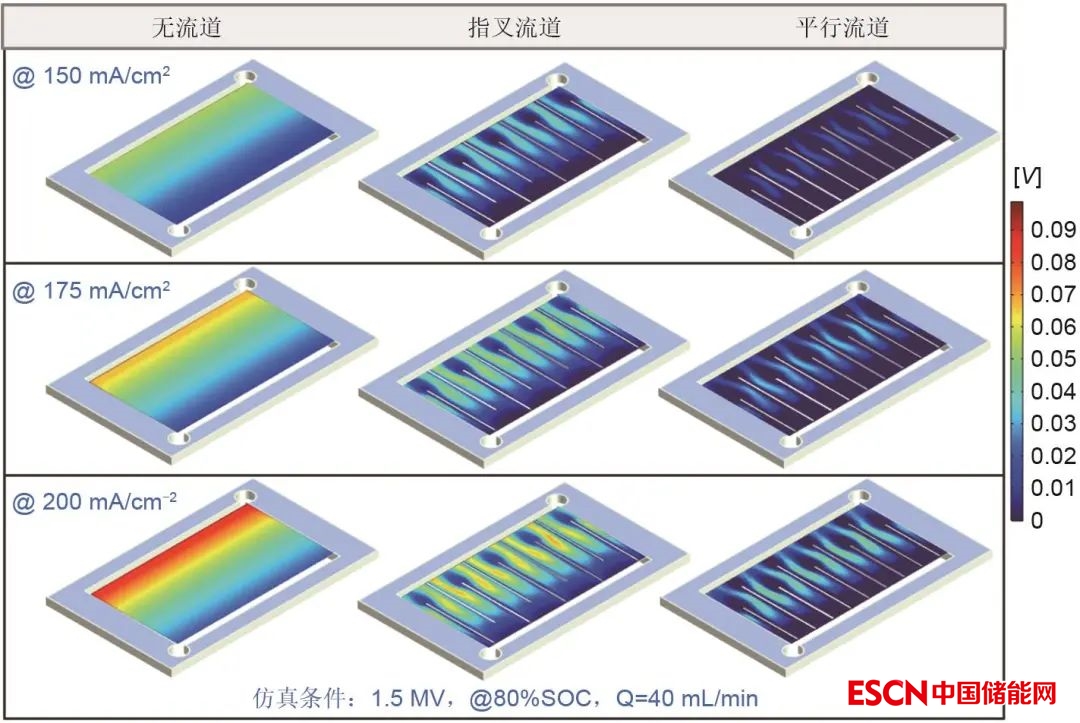

圖4 三種流場結構炭氈在不同電流密度下的濃差極化分布特性[24]
2.2 電堆力學與失效分析
高功率電堆的設計開發不僅需要優化流場設計，還需要考慮電堆裝配的力學特性和各關鍵材料的受力情況。在高功率電堆的裝配過程中，不當?shù)难b配應力可引起材料結構變形影響功能性甚至導致材料力學失效，如引發雙極板或者導流板的開裂、隔膜的變薄褶皺甚至撕裂、密封墊的失彈等問題，導致電堆性能下降、壽命縮短和漏液。絕大多數電堆在設計和制備過程中，其內部組件的力學行為以及機械失效問題尚不清晰，力學狀態對電化學特性的影響機制也尚不明確，而傳統實驗方法難以實現對大尺寸高功率電堆的結構進行準確有效的力學分析。針對這一問題，中科院金屬所Xiong等[25]采用有限元分析手段，基于胡可定律構建了高功率液流電池單體電堆的三維結構力學模型，系統研究了單電池和電堆中隔膜、雙極板、導流板等關鍵組件上的應力分布特性，分析了電池中各關鍵組件的機械失效行為，此外還系統研究了不同密封設計對關鍵組件上應力分布形態的影響規律，以及電堆中的單電池組數與材料失效之間的關聯性。模擬仿真結果從理論層面系統揭示了電堆裝配力對電堆力學性能的影響規律，為電堆設計與裝配提供了有效指導(圖5)。

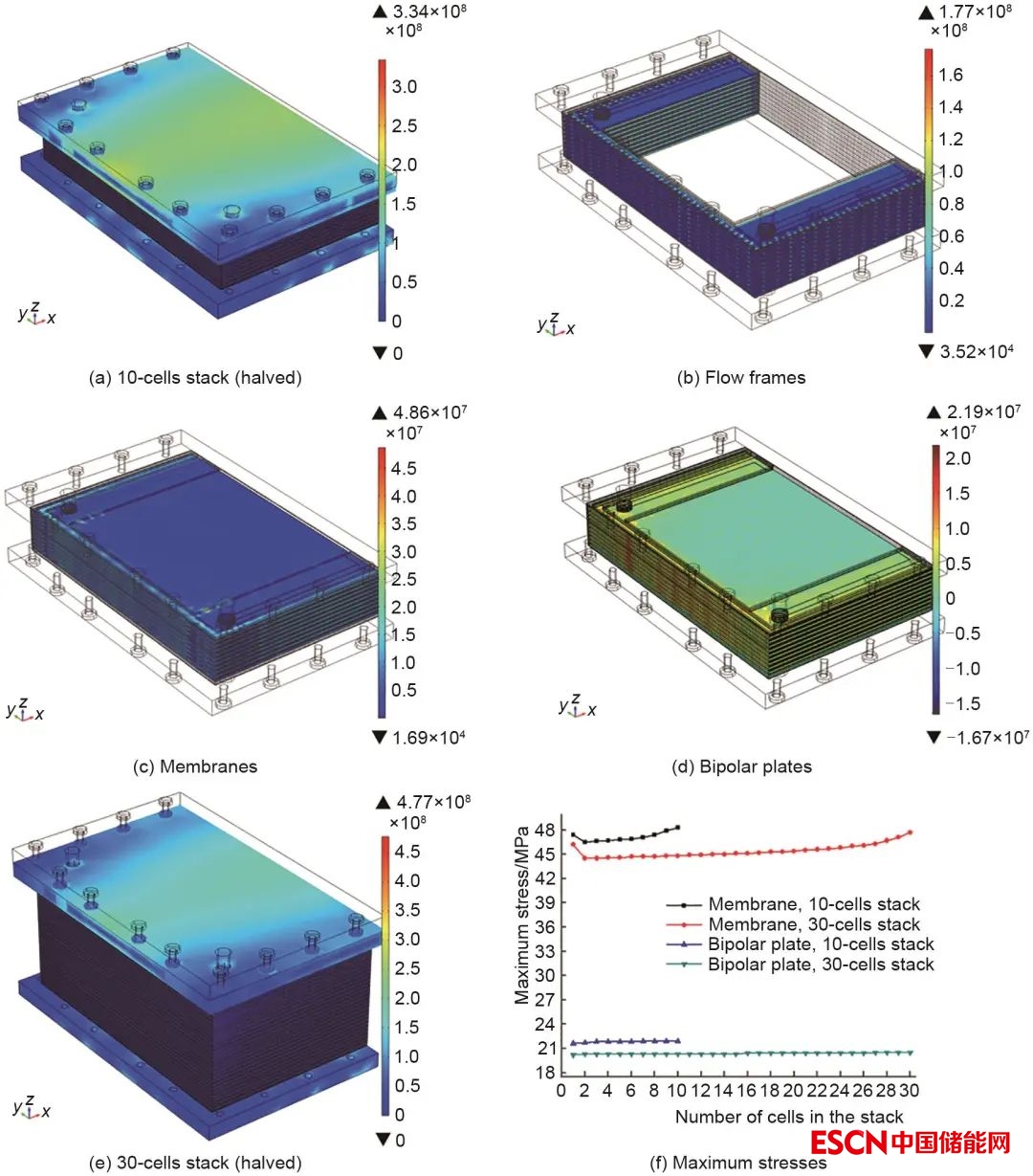

圖5 不同單電池個數的電堆在550 kN裝配力條件下的應力分布特性
在此基礎上，Xiong等進一步利用數值仿真方法，針對單體電堆提出了基于Weibull分布特性的量化失效概率的評價方法，可實現特定結構電堆在不同裝配力下失效概率的計算與評估。研究首先對電堆中容易發生機械失效的雙極板和導流板進行了力學性能測試，獲得了其相關的力學性能參數，在此基礎上引入Weibull統計理論，利用測試得到的關鍵組件的Weibull參數對電堆進行了機械失效統計分析，獲得了電堆的機械失效概率；此外，研究還對比了20組電池電堆中間加厚板和不加厚板兩種結構設計，通過Weibull統計理論計算了兩種電池堆的機械失效概率，得到了最優的電池結構設計(圖6)。電堆的力學狀態不僅影響電池中各組件的機械行為以及電堆的失效概率，也會對電池內部的電化學反應特性產生影響，進而影響電池的電化學性能。為了進一步研究電池的力學狀態對電化學特性的影響，Xiong等對單電堆建立了力學與電化學耦合模型，系統分析了不同裝配力對電池的電化學特性如歐姆極化、活化極化以及濃差極化的影響，研究了不同裝配力對電池的電壓以及功率密度的影響機制，并將電化學特性與機械失效概率進行綜合對比，揭示電池的力學狀態對電池的電化學性能和機械失效概率的交互影響作用，進而提出了最優的裝配力參數，使電池可同時獲得最佳的電化學性能和最低的失效概率。

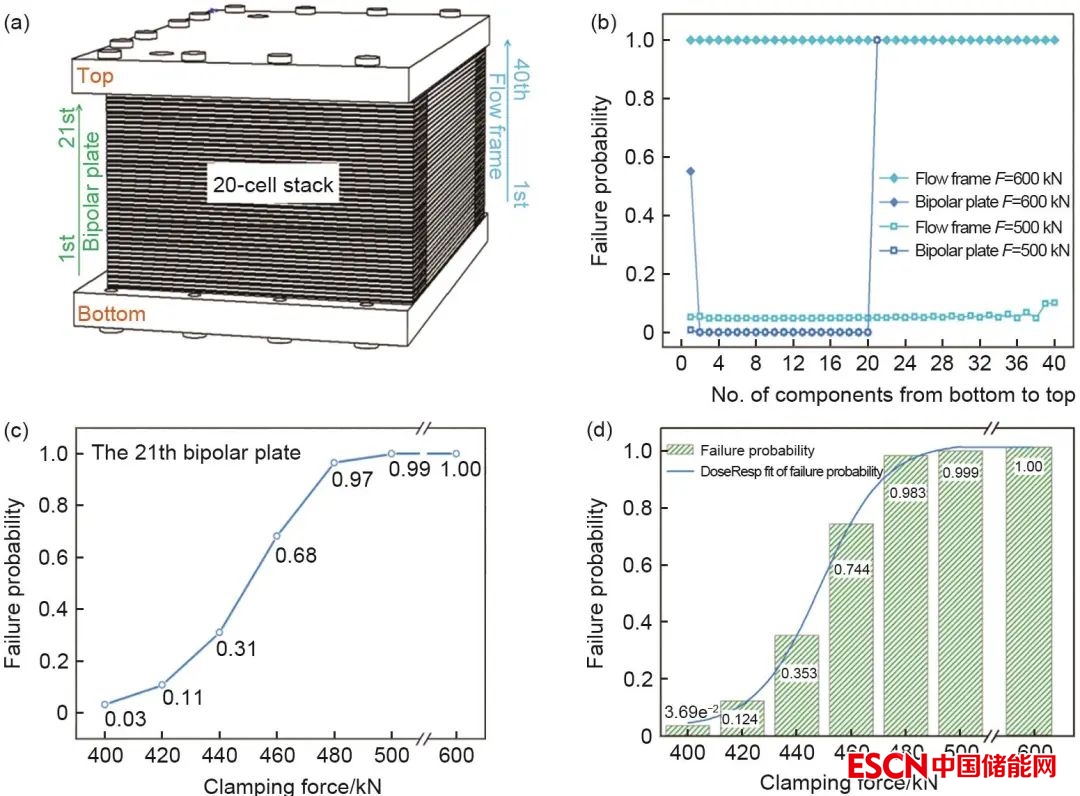

圖6 不同裝配力條件下的電堆失效概率模擬分析結果
2.3 電堆能效預測
上述基于偏微分方程組的電堆數值仿真技術可以實現關鍵變量在空間內分布規律的模擬，盡管求解常偏微分方程組亦可以實現時域內數值解的求解，但求解效率低并且易受邊界條件影響無法求出數值解。相比之下，基于常微分方程組的動態一維液流電池機理模型，有效地利用了質量守恒與能量守恒定律，可以準確高效地獲得解析解，因此，可以用于模擬分析電堆性能指標與重要變量隨時間的變化規律，實現電堆能效的精準預測。Tang等首先在電堆動態模型中引入了旁路電流(圖7)、濃差極化電壓和泵損耗等關鍵模型及參數，利用模擬仿真手段系統全面地研究了旁路電流對電堆庫侖效率的影響規律，分析了不同流量下電堆的濃差極化和泵損耗的變化及其對電堆系統效率的影響，并根據模擬預測結果提出了最優化流量調控策略，實現了高功率電堆運行的系統效率最大化。以此為基礎，Tang等還基于能量守恒定律，進一步構建了可預測電池運行過程中溶液溫度變化的動態一維時域模型，該模型可以實時預測全釩液流電池電堆在不同結構設計和工況運行條件下溶液溫度演化規律，亦可以實現對電池非運行狀態下電堆內部的自放電產熱的準確預測(圖8)，同時利用該模型，還可以對不同地域和氣候條件下，全釩液流電池電堆運行溫度的變化范圍進行分析與推演，相關研究與分析結果不僅可以從工程化應用角度深入理解電堆內部溶液溫度在不同條件下的變化規律，同時可以指導液流電池溫度控制系統的設計與集成，抑制和避免高低溫條件下的釩析出和電池關鍵材料性能衰減。基于上述研究，Tang還設計開發編譯了一系列可視化全釩液流電池仿真平臺(圖9)，其中能效預測仿真平臺可用于分析預測全釩液流電池系統在不同的運行工況、不同材料選型及不同結構設計下的庫侖效率、電壓效率、能量效率和系統效率，為工程化電堆的設計制備提供了有效分析手段；此外，溫度預測仿真平臺可用于分析預測電堆設計、溶液成分、充放電條件、地域環境等因素對全釩液流電池運行溫度的影響，為溫度控制系統設計選型提供直接參考依據。

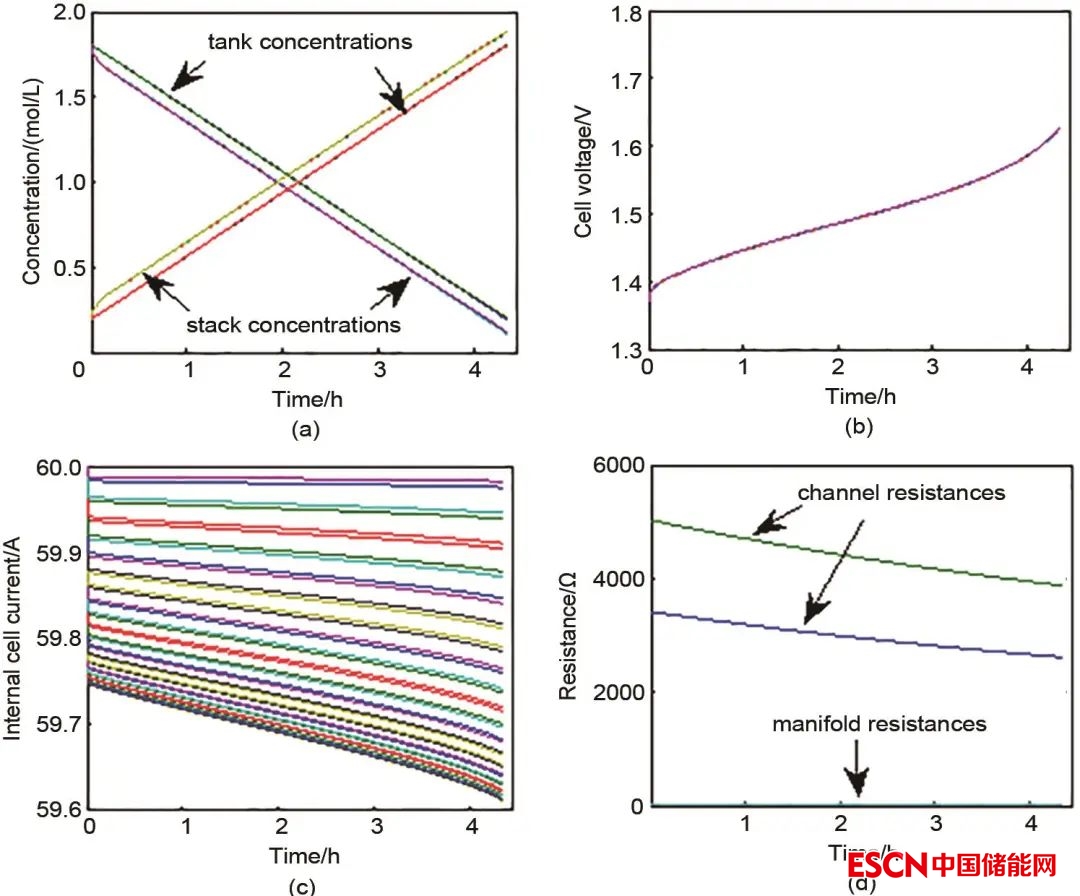

圖7 電堆在60 A充電條件下的模擬仿真結果 濃度變化；(b) 電堆內單電池電壓變化；(c) 旁路電流影響下的各單電池電流變化；(d) 管路與流道內阻變化

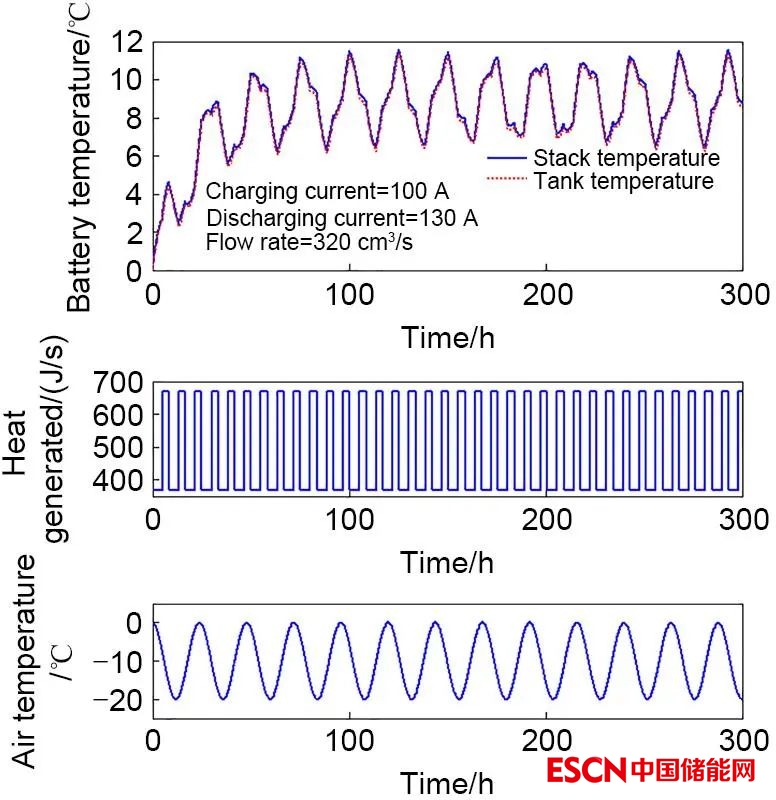

圖8 電池在-20～0 ℃環境溫度下充放電運行溫度模擬變化值

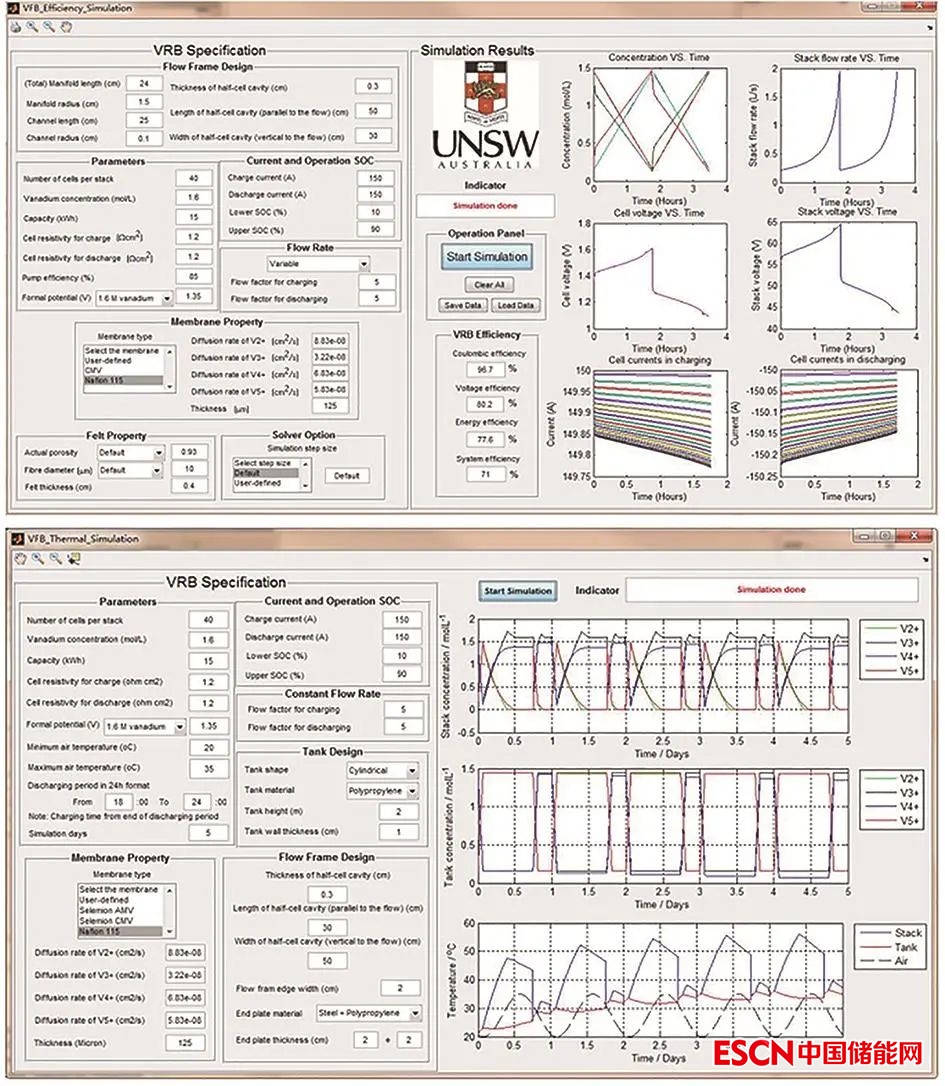

圖9 液流電池能效與溫度模擬仿真平臺
3 儲能系統模擬仿真與設計
盡管液流電池單電堆制造技術日趨成熟，但由多電堆成組后的儲能模塊，其能量轉換效率和容量使用率較單電堆系統存在明顯的下降，成為限制液流電池儲能模塊高效穩定運行的主要因素。該問題產生的根本原因在于，對多電堆儲能模塊集成特性和運行機理缺乏深入了解，使得實際應用中管路分布設計不合理，流量?jī)?yōu)化控制不準確。例如，不合理的管路分布引起各電堆反應物濃度不同，在非最優流量輸入條件下，使得各電堆極化電阻和流體液阻不同，導致各電堆反應速率和能量損耗不同，從而引發儲能模塊整體能效的大幅下降。要解決上述問題， 首先要對儲能模塊進行離線成組特性分析，其次要對儲能模塊實施在線流量跟蹤控制，前者需要基于儲能模塊模型，而后者則需要利用儲能模塊模型構建和求解最優化問題，獲取最優流量軌跡。因此，準確建立液流電池儲能模塊機理模型，闡明儲能模塊的多場耦合交互作用機制，揭示模塊成組運行原理，可有效指導液流電池儲能模塊的高效穩定運行，同時可為液流電池儲能模塊智能控制系統設計提供理論依據。早期文獻中針對液流電池多電堆儲能模塊的相關建模研究結果比較有限，德國Fraunhofer ICT的Wandschneider等分析了儲能模塊多電堆間的旁路電流分布特性；上海交大的Ye等研究發現長而粗的管路有利于減小儲能模塊中的旁路電流和液阻；意大利帕多瓦大學的Guarnieri等基于對9 kW/26 kWh儲能系統的研究，提出了一種具有低損耗的儲能模塊拓?fù)浣Y(jié)構。上述研究從結構設計方面對儲能模塊進行了簡單的建模分析，并未對液流電池儲能模塊的成組、運行和能效進行系統的深入探索。因此仍具有明顯局限性，無法滿足對儲能模塊開展成組特性分析和優化控制研究的要求。
針對這一局限性，Chen等首先建立了基于質量守恒方程、電化學反應和傳輸延時的液流電池綜合動態機理模型，并通過250 kW系統的測試數據證實了傳輸延遲的存在及其對電壓曲線的影響，進一步利用單電池實驗與模型預測結果進行比對，證明了提出的模型可準確描述延遲效應及其對電壓的影響規律(圖10)，最后以包含8臺32 kW電堆的250 kW液流電池儲能模塊作為研究對象，模擬了傳輸延遲對大功率儲能模塊性能的影響(圖11)。模擬結果表明，傳輸延時顯著影響模塊效率和容量使用率，但通過提高流量、優化管路和改變進液方式等手段可有效消除或減弱管路傳輸延遲帶來的性能影響，提高液流電池儲能模塊的系統效率和電解液利用率，為大規模液流電池多堆模塊的設計優化和生產制造提供參考依據。在此基礎上，以32 kW電堆和250 kW模塊的測試數據為基礎，Chen等進一步系統研究了儲能模塊內電堆布局對模塊性能的影響。首先實驗室液流電池和小型模塊的實驗結果和模擬結果表明，將具有不同內阻的電池進行合理排布，可有效減小電池內阻不同引發的支路電流不一致現象，增強模塊的能量效率和容量使用率(圖12)。相關結果證實電堆在模塊中的布局方式是影響模塊性能的重要因素，并初步探索其規律特性。更進一步通過動態模型的構建，以四串兩并的250 kW儲能模塊作為研究對象，考察了全部35種排布方式的模塊效率和容量，并獲得了最優的設計布局方案，在此布局基礎上通過流量的單獨優化調控預測了儲能模塊運行性能，預測結果顯示通過優化流量可進一步提升儲能模塊的整體效率。通過上述模擬研究成功揭示了儲能模塊的成組特性，可有效指導高功率儲能模塊的成組和排布設計，為儲能模塊規?；膳c應用提供技術支撐。

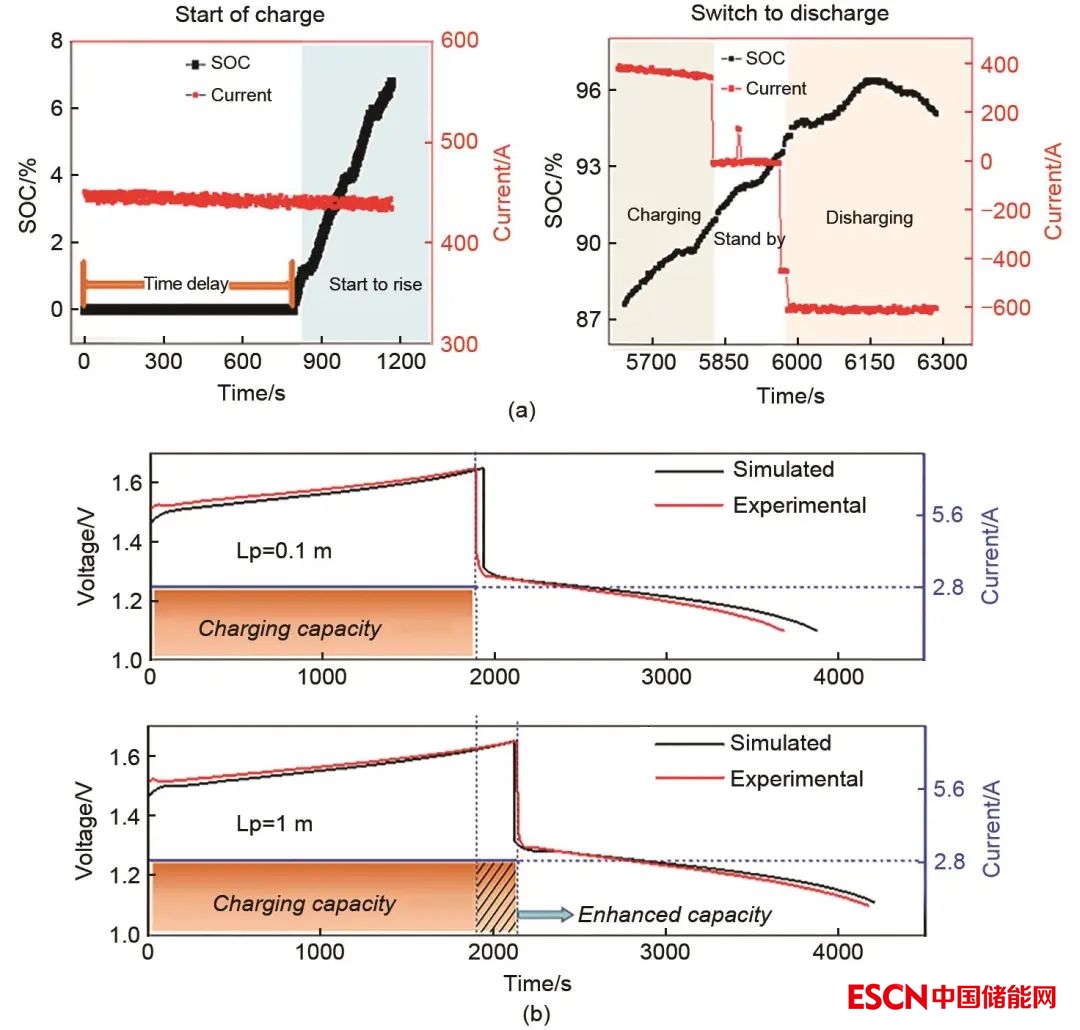

圖10 傳輸延遲對250 kW模塊SOC的影響 及單電池條件下傳輸延遲實驗與預測比較
圖11 傳輸延遲對儲能模塊不同進液方式的影響研究
圖12 兩種不同電堆排布下的模塊電壓曲線和循環性能模擬與比較
除了管路和電堆布局之外，液流電池儲能模塊運行中溶液溫度的變化也直接影響系統的性能指標。以8臺32 kW電堆組成的250 kW全釩液流電池儲能模塊為例，Chen等通過建立基于能量守恒的電池溫度模型，全面研究了多電堆儲能模塊的傳熱特性和溫度變化規律，模擬預測分析了模塊中電堆和儲罐的溫度分布規律和升溫特性，逐一討論了進液方式、傳輸延時、電流、儲能時間、環境溫度、儲罐形狀和電解液流量對模塊溫度的影響。通過以上研究，闡明了液流電池儲能模塊的傳熱特性，獲得了調控儲能模塊溫度的后效手段，為儲能模塊設計、優化和控制提供了重要依據。最近，Chen等還設計了一款電極滲透率測試裝置用于實際運行條件下電極滲透率的測試，然后基于質量守恒構建液流電池動態模型，系統研究了電極滲透率對電堆/模塊性能的影響規律和優化方法。實驗與模擬結果表明，即使電極來源于同一批次，裝入電堆/模塊后，滲透率仍然可能表現出較大差異，進而影響系統的綜合性能。對于32 kW電堆，電極滲透率的差異可造成約1.4%的系統效率損失，而對于串聯250 kW模塊，滲透率不均主要影響電堆的電壓一致性，充電截止時，電堆間的最大電壓差達到12 V。對于串并混聯250 kW儲能模塊，滲透率不均主要影響模塊容量，將滲透率接近的電堆置于同一支路，可提升儲能容量約5%，對電堆的流量進行單獨控制，可再次提升約5%儲能容量。
4 總結與展望
為了實現“碳達峰、碳中和”的目標，以液流電池為代表的長時儲能技術將在可再生能源并網發電領域發揮其重要作用。十四五期間液流電池技術的進一步創新與發展，將對高功率電堆設計和大容量?jī)?chǔ)能模塊開發提出更高的要求，而圍繞更高的性能指標與運行穩定性，模擬仿真技術作為傳統實驗手段的輔助，以其快速、方便、高效的優勢，無疑將在高功率電堆結構與可靠性設計、儲能模塊集成設計與優化、長時液流電池儲能系統運行與控制等方面發揮更重要的作用。
與此同時，模擬仿真技術也將會在科學層面進一步推進液流電池技術的發展，特別是對于以鋅基、鐵基為代表的液流電池新體系，模擬仿真技術可以揭示電極界面微觀傳質機制和沉積溶解反應機理，闡明固液界面枝晶的生長規律，為高性能鋅負極、鐵負極的界面設計調控提供參考依據。此外，針對液流電池長時運行中電池阻抗的不斷變化，模擬仿真技術還可以模擬和分析液流電池阻抗演化對電池性能的影響，預測長時運行中的液流電池能效與容量衰減，為高性能液流電池設計選材和容量恢復提供合理化的設計依據。除了科學層面，在技術層面上液流電池的發展和產業化開發也對高功率密度運行下的高能效、高容量利用率以及溫度、流量控制系統、容量再平衡控制提出了重要需求，而利用模擬仿真技術可以有效實現對上述需求的系統研究，從技術層面上指導相關優化控制系統的開發與設計。
除了繼續推進電堆和儲能系統的設計優化，液流電池模擬仿真技術還可以將液流電池模型作為獨立的模塊與電力系統仿真技術實現融合與對接，從而推動液流電池并網后的電力系統綜合仿真與分析，進一步促進液流電池儲能技術在電力系統中的應用與發展。同時，隨著未來液流電池運行數據的不斷積累，數據模型的構建和統計學主元分析手段的結合，勢必將會進一步促進液流電池在線故障監測技術的開發。最后，隨著液流電池仿真技術的不斷發展與應用，也將進一步促進液流電池模型本身的細化與完善，更準確地描述和揭示多尺度多因素下的傳質、傳熱、傳動量和電化學反應交互作用機制，實現液流電池性能指標在不同尺度上的準確分析與預測，進而推動下一代液流電池儲能技術的發展。
