中國儲能網訊：此前，國家發改委、國家能源局于2022年3月發布的《“十四五”新型儲能發展實施方案》指出，到2025年，新型儲能由商業化初期步入規?；l(fā)展階段，具備大規模商業化應用條件，新型儲能技術創新能力顯著提高，核心技術裝備自主可控水平大幅提升；到2030年，新型儲能全面市場化發展，新型儲能核心技術裝備自主可控，技術創新和產業水平穩居全球前列。
值得注意的是，雖然相關政策提出推動儲能多元化技術開發，開展鈉離子電池、新型鋰離子電池、液流電池等關鍵核心技術，但國內鋰離子電池大規模儲能電站著火爆炸事故頻發，對此，國家能源局發布的《防止電力生產事故的二十五項重點要求（2022年版）（征求意見稿）》提出，中大型電化學儲能電站不得選用三元鋰電池、鈉硫電池，因此相對穩定安全的液流電池受到越來越多的關注。
什么是液流電池？
液流電池結構。液流電池主要由電池堆（包括離子交換膜、雙極板等）、電解液、儲液罐、循環泵及其他結構件構成。電池堆內部由離子交換膜隔絕正極電解液和負極電解液并形成兩個反應室。電池運作時，循環泵驅動電解液在各自反應室中循環流動并在各自電極附近發生氧化還原反應，通過和外界接通的雙極板形成電流。

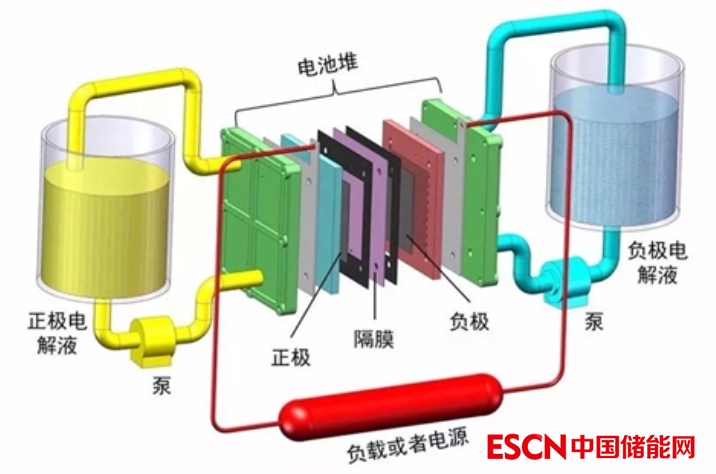

圖：液流電池結構示意圖
液流電池原理：以化學能儲存電能。電池充電時，電能被轉化成化學能后存儲在儲液罐的電解液中；電池放電時，電解液中的化學能被轉化為電能。
液流電池有三種常見的技術路線：
第一，全釩液流電池。是目前國內示范項目規模最大的電池技術，電解液為不同價態釩離子的硫酸溶液，代表企業為大連融科。
第二，鐵鉻液流電池。電解液為不同價態鐵離子和鉻離子的鹽酸溶液，主要引領者為國家電投集團子公司和瑞儲能。
第三，鋅溴液流電池。由于鋅溴電池循環壽命短、電池效率低，以及溴化鋅電解液中溴的金屬腐蝕性，目前可能面臨被淘汰的局面。目前國內做鋅溴液流的公司比較少。
我們主要針對全釩液流電池與鐵鉻液流電池進行詳細說明。
什么是全釩液流電池？
全釩液流電池（Vanadium Redox Battery，VRB），是一種活性物質呈循環流動液態的氧化還原電池。通過兩個不同化合價的、被隔膜隔開的釩離子之間交換電子來實現電能與化學能的相互轉化。釩電池充電后，正極為 V5+，負極為 V2+；放電后，正負極分別為 V4+和 V3+溶液。正極和負極之間由隔膜隔開，該隔膜只允許 H+通過,，H+也就起到了電池內部導電的作用。
隨著相關示范項目的帶動，全釩液流電池成本有望降低，從而在產品技術端推進其商業化進程。2022 年 5 月，全球最大 100MW/400MWh 級全釩液流電池儲能電站正式并網，將加速全釩液流電池商業化腳步。

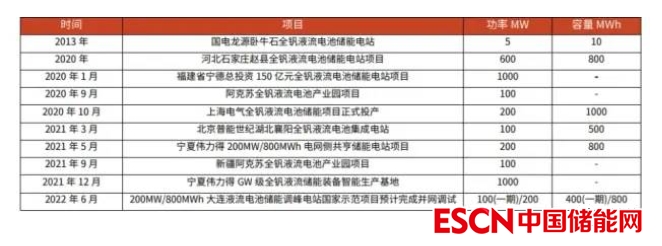

國內全釩液流項目建設情況：
什么是鐵鉻液流電池？
鐵鉻液流電池對大多數來說比較陌生，所以先簡單介紹下。顧名思義，它是以價格低廉、原料豐富的鐵離子和鉻離子作為活性物質。
其實，這電池雖然才在儲能系統中實現量產，但絕不是第一天才出現。上個世紀70年代的時候，美國NASA（對，你沒聽錯，就是對岸航空航天軍）就提出了液流電池概念。日本也在十年之后開發了千瓦級別的樣機。但是，因?yàn)殂t離子活性低、電池容量衰減快等一系列技術問題始終縈繞在科學家的心頭，產業化的進程便被一拖再拖。
據了解，液流電池技術路線中，目前，釩液流電池、鐵鉻液流電池這兩個技術路線產業化程度領先。
相對釩液流電池技術，鐵鉻液流電池優勢更為明顯。
一是，全球鉻儲量大，度電成本低。全球鉻探明儲量達到6.85億噸，而釩僅有2200萬噸，這是鐵鉻液流電池成本較低的關鍵，并且有大幅下降的空間。
二是，溫度適應范圍更廣。鐵鉻液流電池可以適應零下20攝氏度的環境，運行溫度范圍為“-20C—70C”。相對于釩液流電池運行溫度為“5C-50C”。
鐵鉻液流電池具備較強的競爭優勢，未來有望大規模應用于太陽能、風能等發電側以及智能微網、用戶側等多個領域。
鐵鉻液流電池受到市場的青睞，也進一步賦能鉻產業鏈前景向好。廣發證券預測2022年全球鐵鉻液流電池出貨量為0.42GW，帶動重鉻酸鈉需求量1.17萬噸，2025年全球鐵鉻液流電池出貨量為12.01GW，帶動重鉻酸鈉需求量33.47萬噸。
全釩、鐵鉻液流電池技術路線對比
全釩液流電池和鐵鉻液流電池是目前兩個主流的液流電池技術路線。下文對二者做對比分析。
上游資源：釩元素和鉻元素
地殼中釩資源總量小，但我國儲量第一
根據USUG數據，2021年全球釩礦石儲量2400萬噸，中國儲量有950萬噸，占比40%，我國是全球釩儲量最高的國家。全球年均釩需求約12萬噸，下游90%用于鋼鐵冶金行業。

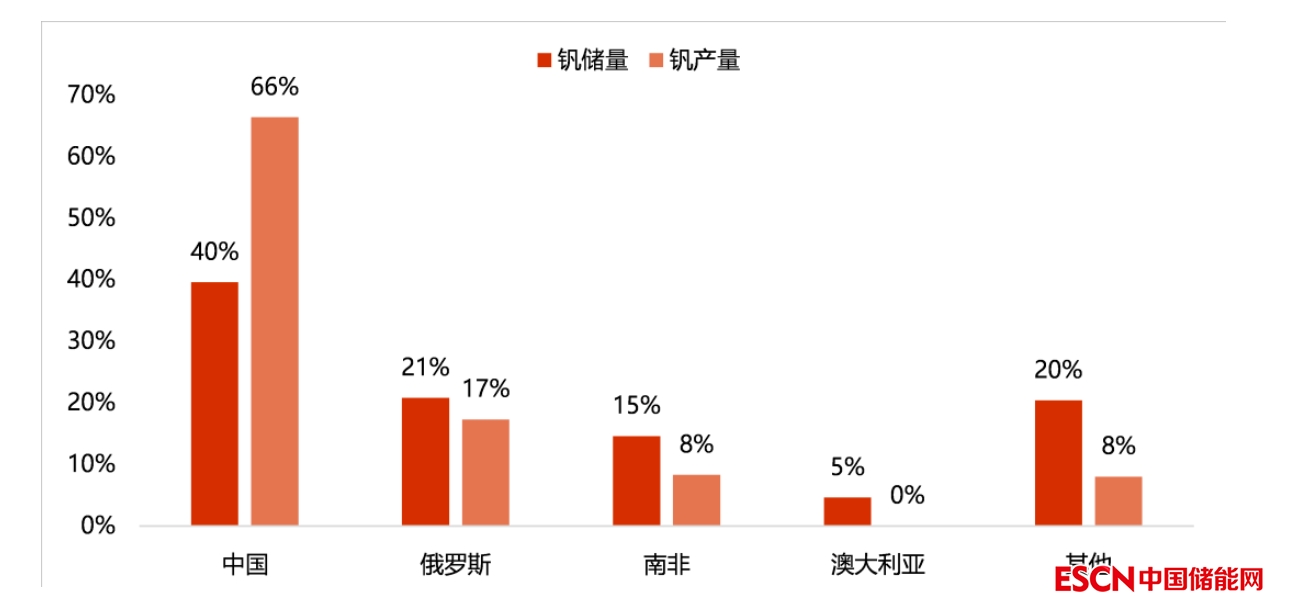

圖：全球釩資源儲量和產量占比
地殼中鉻資源總量大，但我國依賴進口
根據USUG數據，2021年全球鉻鐵礦儲量5.75億噸，鉻資源儲備豐富。

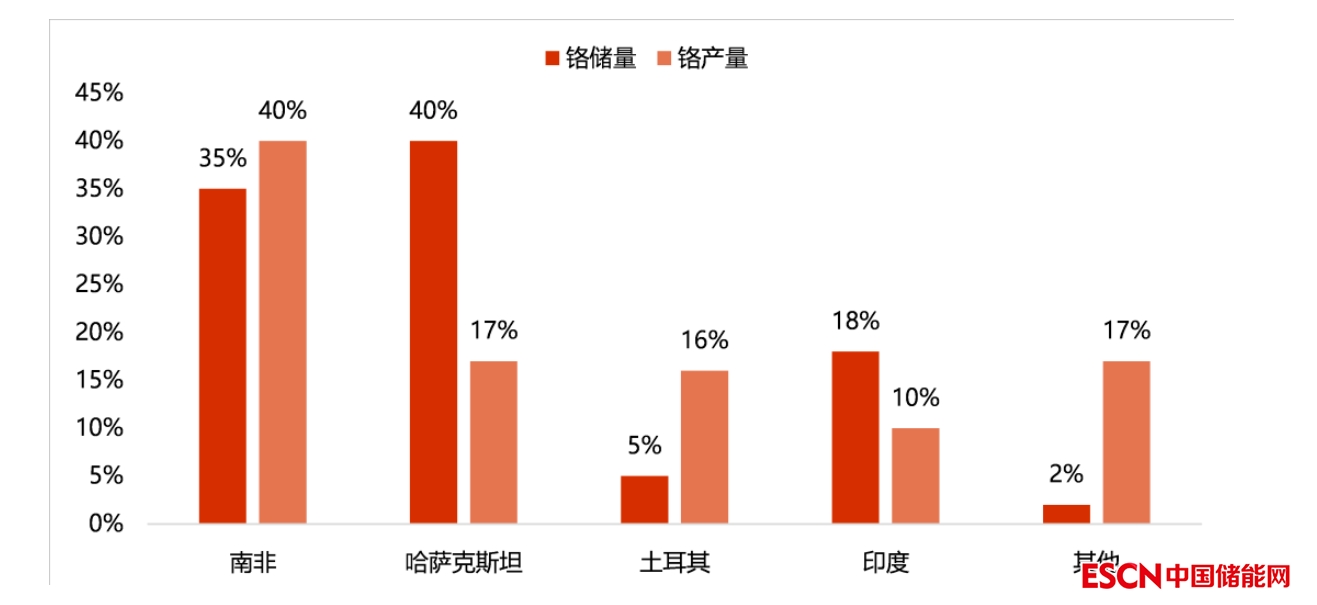

圖：全球鉻資源儲量和占比
中國鉻礦對外依存度超過90%，為全球最大進口國。中國鉻礦儲量?jī)H有407萬噸，占全球儲量比不到百分之一。我國鉻礦石年進口量約1400萬噸，主要自南非進口，下游應用90%用于鋼鐵冶金行業。

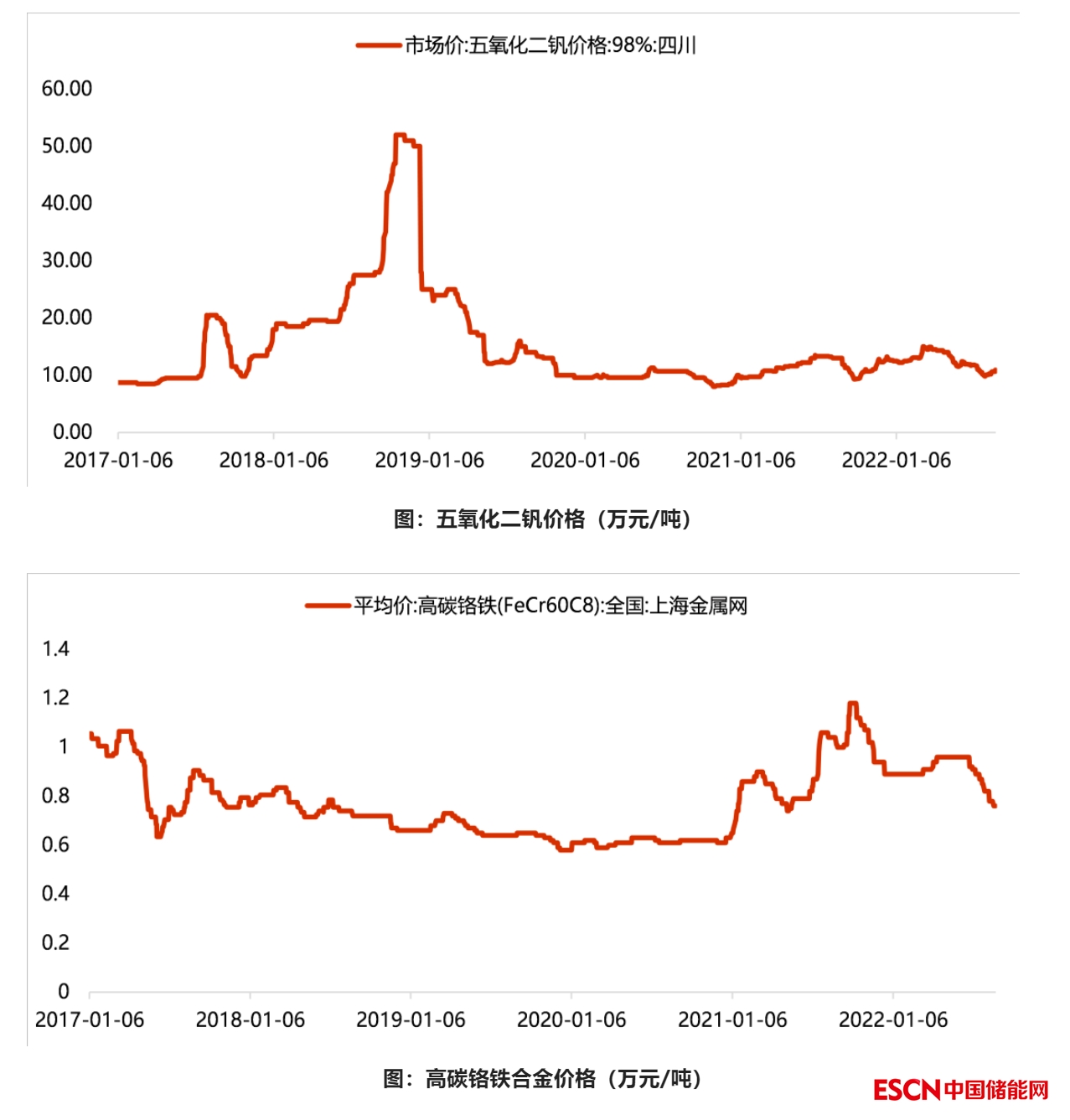

關鍵材料價格差異：五氧化二釩和鉻鐵合金
全釩液流電池和鐵鉻液流電池的電解液關鍵原材料分別為五氧化二釩、鐵鉻合金。
鉻鐵由于元素供應豐富，整體價格更便宜。五氧化二釩近期均價約10萬元/噸，而鐵鉻合金均價僅為0.8萬元/噸，遠低于釩。
釩價波動可能性更大。從原料來源考慮，目前75-85%的釩來自鋼鐵冶金加工得到的釩渣提取，可以認為釩供給受限于鋼鐵產能，目前供給偏剛性，容易導致更大的價格波動。鉻可直接從鉻礦石中提取，不存在類似問題。

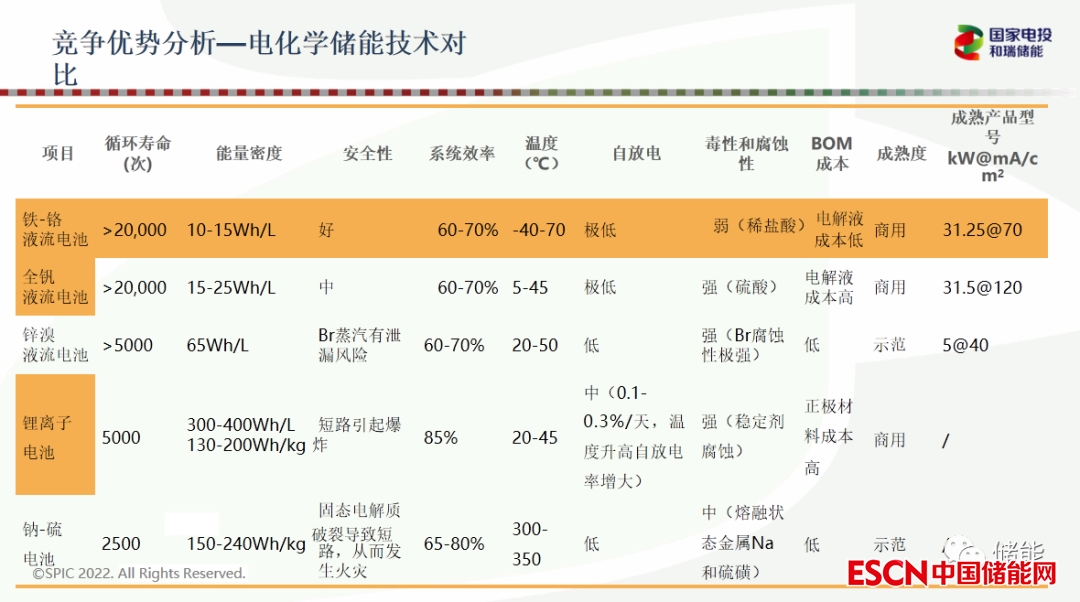

表：電化學儲能技術對比
全釩液流電池的優點
電壓等級、能量密度略高于鐵鉻液流
釩離子的反應活性比鐵鉻離子高，電池功率相對高。根據上文數據，全釩液流電池的開路電壓等級在1.26伏，鐵鉻液流在1.18伏，因此全釩電池的電壓等級和能量密度比鐵鉻電池略高，但同樣作為液流電池兩者相比鋰電池來說目前仍有較大差距。
單體電堆功率、商業化進程更領先
在液流電池領域，全釩電池的商業化進程最快。全釩電池的投運項目總量、單個項目規模目前均領先于鐵鉻電池，技術成熟度和商業成熟度目前更勝一籌。
全釩電池單體電堆功率更大，技術更成熟。單體電堆功率可以作為判斷技術成熟度的關鍵輔助指標，目前全釩液流電池項目單體電堆功率已經達到400V，而鐵鉻電池單體電堆功率在30-40V，仍需進一步追趕。據業內人士推斷，到十四五末，鐵鉻電池單體電堆功率或可達到目前全釩電池水平。
全釩液流電池的缺點
儲能技術成本費用過高，很難大規模大面積應用
全釩液流電池的儲能技術成本費用還是相對較高的。這給大規模應用帶來了困難。
技術生產技術還沒穩定，滲漏液技術并沒有攻克
釩液流電池還存在電解液、離子交換膜等至關重要材料的牽制。最后有多大進步，還得看技術和市面。
鐵鉻液流電池的優點
鐵鉻電解液成本低
鐵鉻電池比全釩電池最大的優勢在于電解液成本更低。盡管電池結構相似，由于釩價格更高，全釩電池電解液成本可占據電池總成本的53%，對比之下鐵鉻電池電解液成本占比僅10%。
根據測算，鐵鉻電解液?jiǎn)瓮邥r(shí)成本僅為全釩電解液的11%，成本優勢顯著。

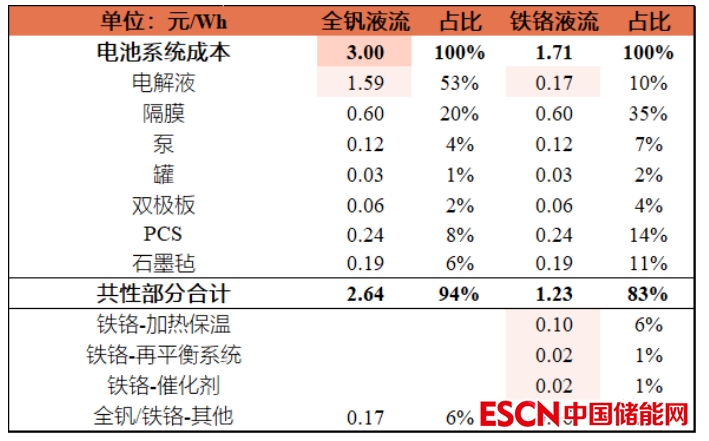

表：全釩電池和鐵鉻電池成本構成對比
（以上數據為圓澄投研團隊自主測算，不代表具體項目成本）
在長時儲能大趨勢下，隨著系統配儲時長增加，電解液的成本占系統成本比重預計將不斷上升，低成本電解液的優勢未來將越發明顯。
鐵鉻液流電池的缺點
能量密度低
市面上的鋰電池能量密度基本上都可以達到400Wh/L，而鐵鉻液流電池的能量密度最高也只能做到20Wh/L，兩者相差甚遠，也正是因?yàn)殍F鉻液流電池的能量密度低，所以體積也比其他電池要大很多。
能量轉換率不高
目前新能源車輛上的動力電池能量轉換率都能達到80%以上，而鐵鉻液流電池的能量轉換率則要遠低于80%，畢竟是最近新推出的電池技術，這方面還有著很大的進步空間。
液流電池未來發展趨勢
長時儲能長期趨勢明確，但由于技術不成熟、成本過高、需求迫切性不足等原因，短期內仍未有大規模應用。國內儲能裝機目前仍然以政策要求強制配儲2-4小時的短時儲能為主。
未來隨著配儲時長逐步提升，液流電池的單瓦時成本會攤薄下降。前文提到液流電池功率和容量是獨立設計的，提升儲能容量后增加最多的成本是電解液和儲液罐，功率不變條件下電堆成本相當于固定成本，結果就是儲能時長越長，電堆成本越被攤薄，整體電池系統成本越低。目前液流電池項目為2-4小時，若未來儲能時長提升到8-10小時或以上，液流電池的經濟性就會進一步體現。

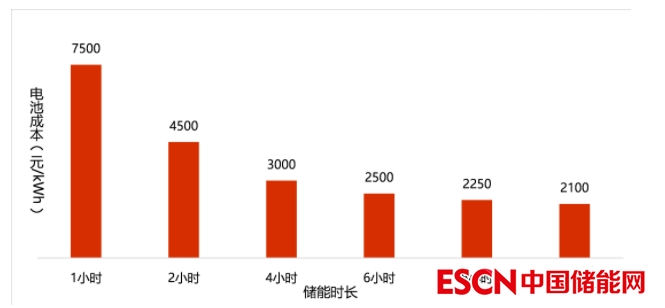

圖：不同儲能市場全釩液流電池成本
在液流電池領域，全釩電池發展相對成熟，但鐵鉻電池遠期的成本優勢更為明顯。行業內做全釩電池技術路線的公司有5-6家，領先企業大連融科背靠中國科學院大連化學物理研究所。目前做鐵鉻電池路線的僅有1-2家，領先企業為國電投子公司和瑞儲能，技術源自國家電投中央研究院儲能研究所。除鐵鉻液流電池以外，國電投中央研究院在飛輪儲能、水儲熱、熔鹽儲熱、固體儲熱、相變儲熱等技術方面也都深耕布局。鐵鉻電池路線是五大發電集團之一的國家電力投資集團主推的技術路線，其認為鐵鉻液流電池是最適合大規模推廣的。
未來占液流電池主流的是全釩液流還是鐵鉻液流仍存在不確定性。對于液流電池本身，未來鋰電池成本可能快速下降，或者氫儲能發展速度遠超預期，甚至以后會出現更新更好的技術取代現有的技術路線，一切皆有可能，科技在曲折中不斷進步，我們作為觀察者長期跟蹤。
本文由儲能綜合圓澄投資整理
