中國儲能網訊：
作者：李拴魁 1 林原 2 潘鋒 1
單位：1. 北京大學深圳研究生院； 2. 中國科學院化學研究所
引用：李拴魁,林原,潘鋒.熱能存儲及轉化技術進展與展望[J].儲能科學與技術,2022,11(05):1551-1562.
doi:10.19799/j.cnki.2095-4239.2021.0530
摘 要 能量的消耗、轉換與利用伴隨著人類社會的各種生產及生活活動。隨著社會的持續發展，世界范圍內的能源危機與環境污染問題對能源的高效合理利用及存儲技術提出了更高要求。熱能是最常見及最重要的能量形式，深入分析目前熱能的主要來源、利用、存儲方式及特點，促進熱能的合理高效利用對當代社會的可持續發展至關重要。本文主要從熱能來源形式及利用現狀、熱能的存儲技術、熱能的主要轉換路徑及技術三方面出發，對當前熱能的存儲利用技術及現狀進行了綜述。發掘新型綠色可持續發展的熱能資源，結合各種熱能的特點，采用不同的轉換及存儲技術，實現高效綠色利用的最終目標；同時開發新的熱能存儲材料及技術，如熱化學儲熱等，結合新型高效的熱能轉化技術，使得熱能的利用朝著更加科學合理的方向發展。
關鍵詞熱轉換技術；儲能存儲；熱能利用；熱電轉換
“熱”是我們生活和生產中經常遇到的一種物理能量，熱能的開發與利用伴隨著人類社會的發展而進步。按照物質結構理論，所有物體都是由永不停息的運動中的原子和分子組成，而熱的本質是反映物質分子無規則的運動，其通常采用溫度來衡量，也稱為熱力學第零定律。在人類可利用的資源類型中，熱能占主要部分，有80%～90%的能量是先轉化為熱能的形式再加以利用。目前人類最主要的常規熱能來源是燃料熱能，指傳統化石燃料，如煤炭、石油、天然氣等燃燒產生的熱能。其他的熱能來源還包括太陽能、核能、地?zé)?、海水熱能等，這也是目前正在研究的新能源，如圖1所示。從熱力學的角度來看，任何一種能量都可以100%地轉換為熱能，而其逆過程即各種熱力循環、熱力設備及熱能利用裝置的效率都會受熱力學第二定律限制，不可能達到100%?？紤]到轉換技術限制，目前熱能的相對利用效率基本在50%以下，大部分的熱能以廢熱的形式排放到環境中，這也產生了嚴重的環境及社會問題。因此針對這部分廢熱的利用也是一個新興的研究方向。在目前“雙碳”的目標下，有效利用、存儲和轉化熱能，將促進環境保護和綠色能源的發展。

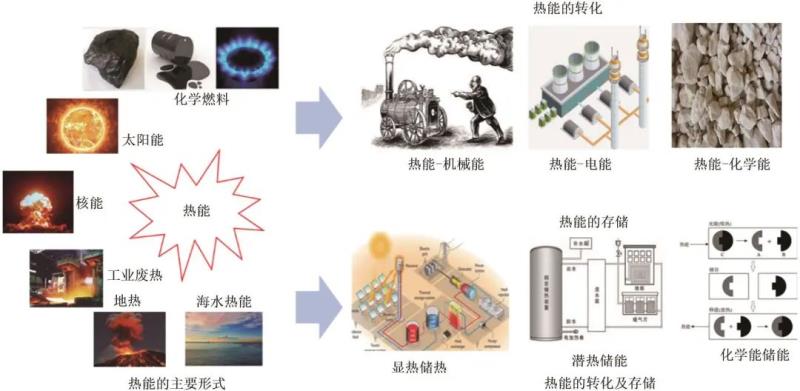

圖1 熱能資源及其主要的存儲及轉化技術
1 熱能資源及形式
目前人類最主要的常規熱能來源是化石燃料的燃燒。作為人類生存和發展的重要物質基礎，煤炭、石油、天然氣等化石能源的利用伴隨著人類文明的進步及社會經濟的發展。尤其是19世紀工業革命以來，化石能源更加成為人類社會賴以生存的基礎，其使用量約占總能耗的90%以上(表1)。由于化石能源的不可再生性及消耗量的劇增，目前其在逐漸走向枯竭，估計可開采年限僅為數百年。同時，由于燃燒產生的巨大污染，人類社會也面臨巨大的環境危機。合理利用所剩的寶貴財富，開發利用新能源是目前需要重新審視的問題之一。

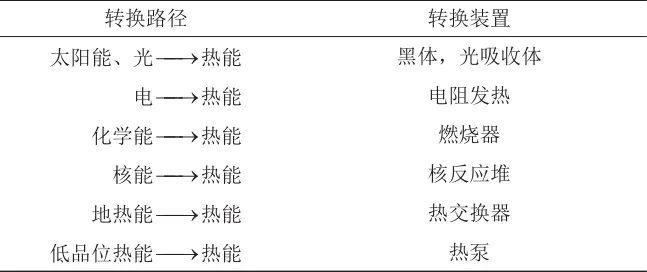

表1 熱能獲取方式及轉換裝置
地球的主要熱能來源于太陽，每年地表接收的太陽輻射的總能量約為1×1018 kWh，約為地球上全部化石燃料總和的10倍。如何高效安全地利用這種豐富、無污染的清潔能源是當前研究的主要方向之一。利用太陽能最主要的方式是將太陽能轉換成熱能加以利用，分為低溫利用跟高溫利用。太陽能低溫利用貫穿人類社會的發展，如太陽能溫室、供暖及太陽能熱水等。太陽能高溫利用則是利用聚光系統將太陽能集中起來，利用熔融鹽或者水蒸氣作為工作物質進行發電或者供熱。但是這種方式占地較大，投資高，技術難度也較大。同時太陽能具有間歇性、低密度、不穩定性、難以持續供應等缺點，純太陽能熱發電技術目前仍不太成熟，如何實現太陽能高效、大規模的儲存，保證太陽能持續供給是太陽能熱發電技術的關鍵。
地?zé)崮苁侵钙鹪从诘厍騼?nèi)部熔融巖漿或者放射性物質衰變的可再生性熱能，相比于人類利用的其他能量，地?zé)崮懿坏珒?chǔ)量巨大，并且無污染，是可再生的清潔能源。由于地?zé)崮芫薮蟮膬?chǔ)量，高的穩定性及連續性，相比于其他的可再生能源，如太陽能、風能等具有很大的優勢。據聯合國《世界能源評估》報告，地?zé)岚l(fā)電的能量利用系數在72%～76%，這一數據相比于其他可再生能源，如太陽能(14%)、風能(21%)和生物質能(52%)等具有明顯的優勢。我國在地?zé)崂靡?guī)模上近些年來一直位居世界首位，并以每年近10%的速度穩步增長，除了常見的地?zé)岚l(fā)電外，也包括建筑供暖、溫室農業和溫泉旅游等新型利用途徑。目前全國已基本形成以西藏羊八井為代表的地?zé)岚l(fā)電、以天津和西安為代表的地?zé)峁┡?、以東南沿海為代表的療養與旅游以及以華北平原為代表的種植和養殖的地?zé)衢_發利用格局。
核能是通過核反應從原子核釋放的能量，其在核反應堆中轉變?yōu)闊崮?。跟化石燃料相似，核裂變所釋放出的熱能可以通過核反應堆進行發電，是人類最具希望的清潔能源之一。開發利用核能的途徑主要有兩條：一是重元素的裂變，如鈾的裂變；二是輕元素的聚變，如氘、氚、鋰等。前者已得到廣泛應用，而后者目前依然正在積極研究之中。跟化石能源類似，核燃料依然具有不可再生性，會對環境與社會產生各種危害。在合理利用核能的同時，也要盡量減少核能對我們環境與社會造成的危害。在最近《科學》雜志列出的126個科學問題，其中“室溫核聚變”成為其中的一個問題，目前Google等世界頂級科研機構加大對這個問題的深入研究?？煽氐?如電化學方法)室溫核聚變?nèi)裟軐?shí)現將是又一次重大能源革命。
伴隨著人類對熱能的開發利用，超過60%的熱能以低品位廢熱的形式被排放到環境中，這造成了環境危機及巨大的浪費。低品位熱能是生活中隨處可見的能量，空氣中的熱量、海水中的熱量、大地中的熱量，工廠生產過程中產生的大量的余熱、廢熱，以及汽車尾氣等都是低品位熱能。例如，在美國，每年工業化生產過程中大約有10 GW的電能以廢熱的形式被浪費掉，這些電能足以為1000萬個家庭供電。提高能源利用效率，充分利用低品位熱能，減少熱污染也是目前需要關注的主要問題之一。
2 熱能的存儲技術
儲熱技術是以儲熱材料為媒介將太陽能光熱、地?zé)帷⒐I(yè)余熱、低品位廢熱等熱能儲存起來，解決可再生能源間歇性和不穩定的缺點以及能量轉換與利用的過程中的時空供求不匹配的矛盾，提高熱能的利用率的技術。總體上來說，熱能儲存的方式主要包括顯熱儲熱、潛熱儲熱和化學反應熱儲熱三大類。
2.1 顯熱存儲技術
顯熱儲熱指在不發生化學性質變化的情況下依靠儲熱物質的熱物理性能來進行熱量的存儲和釋放，在該過程中只有材料自身溫度發生變化。顯熱儲熱包括固體顯熱儲熱、液體顯熱儲熱以及液-固聯合顯熱儲熱三種，其儲熱量與儲熱材料質量、比熱容和儲熱過程的溫升值這三個參數成正比，即
(1)
其中圖片為儲熱量，圖片為儲熱材料質量，圖片為儲熱材料的比熱容。按照固體物理理論，固體的比熱取決于質點的數量和可激發的自由度，大部分的材料在室溫下振動自由度都是可激發的，因此其摩爾比熱容都是近似的，所以分子量越小比熱容越大。在實際使用過程中，通常選用具有高比容量、高能量密度和高導熱率的材料作為固體顯熱儲熱材料，如比較常用的混凝土、陶瓷等。高溫混凝土作為常用的太陽能熱發電系統中的顯熱儲熱介質，具有較低的成本，但也存在著熱導率較低的缺陷。通常需要采用添加高導熱組分，如石墨、氮化硼等來提高系統的傳熱性能。
液態儲熱材料最常見的有水、油、高溫熔鹽等幾類，相比于固體顯熱存儲材料，其熱容較高，但是也存在體積比熱容小、成本高的缺點。目前的實際應用中通常采用高溫熔鹽作為儲熱介質，即將幾種無機鹽混合共晶形成混合熔鹽以得到適宜的工作溫度、熔點、儲能密度及低單位儲能成本。液-固聯合顯熱儲熱技術具有固體、液體顯熱儲熱的各種優勢，但相對來說還不太成熟，是目前最主要的研究方向。常見顯熱儲熱材料的性能對比見表2?？傮w而言，顯熱儲熱作為最早的儲熱技術，具有材料常見、原理簡單、技術成熟、成本低廉、使用壽命長、熱傳導率高、應用廣泛的優點，同時其存在儲能密度低、儲能時間短、溫度波動范圍大及儲能系統規模過于龐大等缺點，限制了其大規模應用前景。

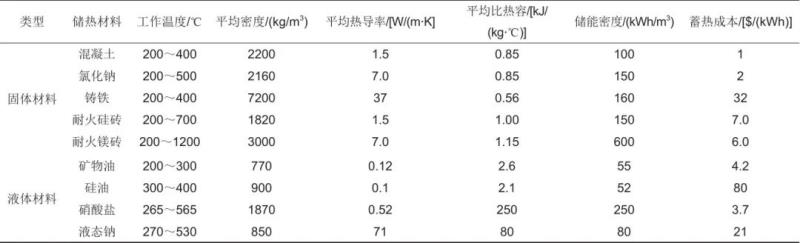

表2 常見顯熱儲熱材料的性能對比
2.2 潛熱儲能技術
潛熱儲熱又叫相變儲熱，主要是利用材料發生相變(如固-固、固-液、固-氣等)過程中的吸/放熱行為來儲存/釋放熱能，通常具有相對高的儲熱密度、小的溫度變化，是目前廣泛關注的儲熱技術。相變儲熱材料通常具有以下特點：①優異的熱性能，即高熱導系數、高相變潛熱、適宜的相變溫度；②物理加工性能良好，具有高穩定性及較小的體積變化、較大的密度；③化學性能穩定，不易分解、無腐蝕、無毒，來源廣泛、成本低。近幾年相變蓄熱材料發展飛快，并且在電子部件、空調節能、太陽能儲熱革新、余熱廢熱再循環、建筑采暖、紡織業等領域形成了一定應用產業。
從材料的類型角度分，相變儲熱材料主要包括無機熔融鹽類、合金類、有機類以及復合類四種(表3)。熔融鹽類蓄熱材料潛熱密度大、安全性高、成本低，是目前在高溫場合廣泛應用的儲熱材料。如在太陽能集熱發電領域常用的儲熱材料solar salt(30% KNO3+70% NaNO3)就是典型的熔融鹽類，此材料工作溫度為220～260 ℃，比熱容達到145 J/g，可以作為槽型拋物面太陽能電站的熱存儲材料。合金類相變蓄熱材料具有熔化熱高、儲熱密度大、導熱性能好、體積變化率小、使用壽命長等優點，其儲熱性能比無機鹽和有機材料占有明顯的優勢。但是該類材料密度高，在對材料重量較敏感的儲熱領域關注度不高，同時其含有Sn、Bi、Pb、Cd、In、Ga、Sb等貴金屬元素導致成本較高且具有毒性，限制了大規模應用。典型的合金類相變蓄熱材料Pb-Sn合金相變儲熱材料的熔點為183 ℃，相變潛熱約104.2 J/g。

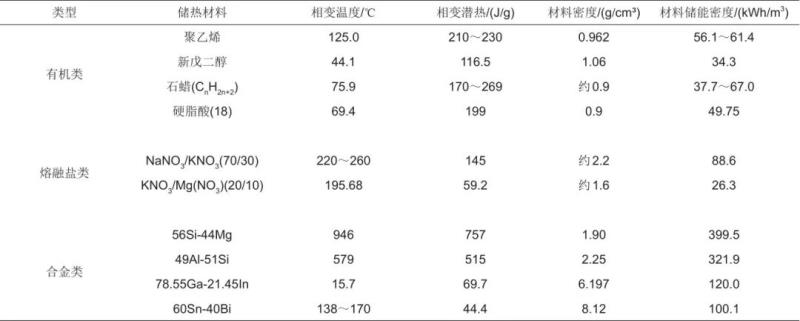

表3 常見相變蓄熱材料的性能對比
有機類相變蓄熱材料的種類較多，研究也相對廣泛。石蠟類材料是典型的有機類相變蓄熱材料，其價格低廉、穩定性好、相變潛熱高、無毒無腐蝕性。目前的研究方向主要是通過與高導熱材料復合，改善其穩定性不佳及蓄熱能力不佳的問題。脂肪酸類相變蓄熱材料相比于石蠟具有更好的相變特性，其價格廉價、體積膨脹率小，主要應用于復合建筑材料方面。多元醇類相變蓄熱材料也是目前研究較為廣泛的有機類相變蓄熱材料，具有相變溫度高、使用壽命長等優點，應用于中高溫的應用場景，目前也存在導熱性較差、穩定性不佳、經濟性差的缺點。復合相變蓄熱材料是通過將不同性質、優點的相變材料復合，彌補單種材料的缺陷，提高其綜合性能。如在常見的有機相變材料中引入高導熱性的雜化石墨烯氣凝膠、氮化硼等提高了其導熱性能及整體性能。復合相變蓄熱材料的另一重要研究方向是將有機相變蓄熱材料與多孔介質材料、膠囊或高分子材料及納米封裝結構等復合，解決材料泄漏，穩定性差等問題。
2.3 化學能儲熱技術
熱化學儲熱是利用可逆的熱化學反應來實現熱能的存儲及釋放，反應式為C+ΔH=A+B，正反應中儲能材料C吸收熱能轉化成A和B單獨儲存起來，在吸熱反應階段，能量通過打破化學鍵儲存；在放熱過程中A和B充分接觸生成C，同時釋放出存儲的化學能，在放熱反應階段，化學能轉變?yōu)闊崮芊懦?。通常而言，熱化學儲能過程中包含三個步驟，即吸熱過程、儲存過程及放熱過程。不管采用何種化學物質作為儲能材料，儲能過程都涉及到材料的儲能密度、儲能溫度、儲能周期、材料運輸?shù)目赡苄?、?chǔ)能方法成熟與否，因此相關技術較為復雜。目前常見的化學儲熱體系的儲熱密度的對比見表4，可以看出化學儲熱的儲能密度遠高于相比于其他儲熱方式。另外，化學儲能可以在環境溫度下實現熱能的無損存儲，并且適合長距離運輸，可見該技術是一種極具前景的大規模熱能存儲方法，適用于大規模太陽能及電廠峰谷負荷調節。

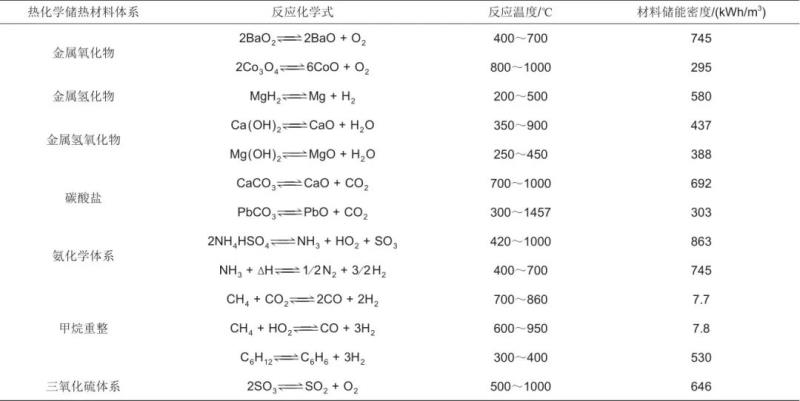

表4 常見化學儲熱體系的儲能密度及溫度
綜上所述，三種主要的儲熱方式各有優缺點，如表5所示。顯熱儲熱材料常見、原理簡單、技術成熟度高，運行方式簡單、成本低廉、使用壽命長、熱傳導率高，但其儲熱量小且放熱時不恒溫，限制了其未來的應用前景。潛熱儲熱具有單位體積儲熱密度大、吸放熱過程溫度穩定、溫度范圍窄等優點，但工作溫度低、熱損失大、泄漏腐蝕問題較為嚴重?；瘜W(xué)反應蓄熱的能量儲存密度極高、便于熱能的長期存儲，然而其安全系數較低，目前技術還不成熟?？梢姲l(fā)展一種理想的儲熱技術還比較困難，在實際的應用中結合不同的熱能特點，合理選擇儲熱技術至關重要。
表5 三種儲熱方式的優缺點
在當前的雙碳目標驅動下，未來針對能源的差異化發展，儲熱技術有望在清潔供熱、火電調峰、清潔能源消納等方面迎來較大的發展空間和機遇。當前，國家電投針對不同的應用環境，研發合理的儲熱技術，包括水儲熱、相變儲熱、固體儲熱、熔鹽儲熱等多種路徑，針對大型可再生能源基地儲能供熱、樓宇/小區儲能供熱、工業園區儲能供熱等特定應用場景，投運項目13個，在建項目10個，總規模達到33830 MWh。目前已建成包括內蒙古通遼霍林河坑口發電公司電儲熱調峰項目、寶之谷國際會議中心綜合智慧能源示范項目等多個儲熱供暖及綜合智慧能源示范項目。未來儲熱技術的發展將有以下幾個趨勢：①高性能廉價的蓄熱材料開發仍是需要持續加大力度的研究方向；②儲熱體系的靈活、高效及合理化設計及開發也是目前需要重視的方向。針對不同的應用場景，對現有技術進行個性化升級和優化、解決成本高，系統復雜、運維成本高、占地等問題，推動新技術的示范項目，以示范項目驅動技術推廣。
3 主要熱能轉化技術
在實際的能源利用過程中，大量的能源首先轉換成熱能，熱能再通過熱機、熱電、熱反應器、黑體輻射等方式轉變?yōu)闄C(jī)械能、電能、化學能和光能再加以利用，如表6所示。

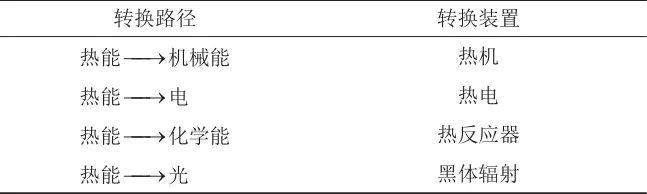

表6 熱能轉換利用路徑
通常而言，通過轉換成熱能環節被利用的能量占利用總能量的90%以上，深入分析能量轉換形式及特點，合理利用熱能對當代社會的可持續發展至關重要。在能量轉換過程中，能量總量守恒，但能量的品質有差別?？紤]到我們周圍的恒溫?zé)嵩吹拇嬖?，系統對外界所做的最大可逆功為吉布斯自由能：G(自由能)=H(焓)-T(溫度)S(熵)，即當熵變化時也可以獲得可用的能量。能量在品質上的差別，其本質是體系的有序度的差別，用熵來表示，自由能可以是能量品質的一種量度。根據熱力學第二定律，能量存在品質高低的問題，并且轉化過程具有方向性。能量轉換中輸出的能量通?？煞譃橐桌酶咂肺荒芰颗c難利用低品位能量兩種，在所有的能量利用過程中，低品位能量的產生及損耗都不可避免。能量轉換效率是指一個能量轉換設備輸出可利用的能量相對其輸入能量的比值，主要和輸出能量可利用的程度有關。能源的使用過程實際上就是能量的進一步轉化及轉移的過程中，根據生活及生產的實際需求，能量轉化成實際所需的各種形式。提高能量轉化效率的本質就是盡可能地將能量轉化為所需要的能量形式，減少耗散及浪費。通常而言，輸出可利用的能量主要是電能、機械功或是熱能，其中電能和機械能屬于較高品質能量，可以完全轉換為機械功。而熱能品質較低，只有部分可以轉換為機械功。例如在實際生活中，煤燃燒后放出熱量，可以用來燒水、做飯、取暖；也可以用來生產蒸汽，通過蒸汽機轉換為機械能，或者通過汽輪發電機轉變?yōu)殡娔?。電能又可以通過電動機、電燈或其他用電器轉換為機械能、光能或內能等。
在實際能源利用過程中，熱能的利用主要以介質轉換的方式為主，轉換裝置的能量轉換效率是最重要的考慮指標。比如通常的內燃機或者發電機利用水作為介質，通過熱能的傳遞使水變成高溫高壓的水蒸氣，用來驅動汽輪機或蒸汽機而變成機械能，汽輪機帶動發電機轉化為電能。熱能到電能轉化效率也只有45%左右，即有近2/3的能量以廢熱的形式損失掉了。而對于將熱能轉換成機械能的內燃機或者外燃機，其能源轉換率為10%～50%。另外一種是通過燃?xì)饨橘|(zhì)，用各種熱機(汽油機、柴油機、燃?xì)廨啓C(jī))將熱能轉化成機械能，也可進一步帶動發電機轉化為電能，其效率為20%～60%。
4 熱電轉化技術
提高能源利用效率是我國一項既定國策，也是保證經濟穩定和可持續發展的關鍵。全球約有80%的電站利用熱能發電，然而這些電站的平均效率只有30%。
從圖2可知，對于不同的溫度的熱源及發電技術組合，其最高的轉換效率仍然不超過50%，遠低于卡諾循環效率。尤其對于生活中常見的低溫段的熱源，其轉換效率僅為15%左右，這造成了大量的熱量損失。據統計每年全球約有15 TW的熱量損失到環境中，如能將這部分能量回收利用，可有效地緩解當前突出的能源與環境問題，以熱電材料為核心的熱電轉換技術可不依靠任何外力將“熱”與“電”兩種不同形態的能量直接轉換，備受科學界和工業界的廣泛關注。不同于通常的介質轉換的方式，理論上熱電材料的熱能利用效率可無限接近卡諾循環，但是實際的材料仍然低于10%，這也是目前限制大規模應用的主要原因。

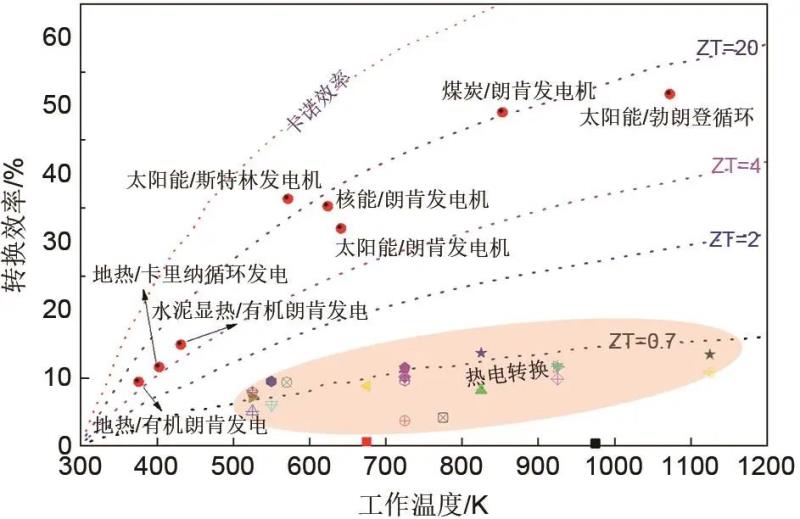

圖2 機械熱機的效率與估算最優化的熱電轉換效率及目前熱電材料的性能比較。
熱電器件通常是由多對串聯的n型及p型半導體熱電材料而組成，如圖3(a)所示。在半導體熱電材料的工作過程中，由于外界溫度梯度的存在，載流子(n型材料中的電子及p型材料中的空穴)在熱電勢的驅動下由熱端向冷端定向漂移形成電流，驅動外接電路工作。從熱力學角度分析，熱電器件可以認為是以電子作為能量載體的熱機，可以實現熱能向電能的直接轉換。熱電材料的性能通常用無量綱的熱電優值(ZT)來衡量，它與材料的塞貝克系數(S)、電導率(σ)及熱導率(K)有關，即

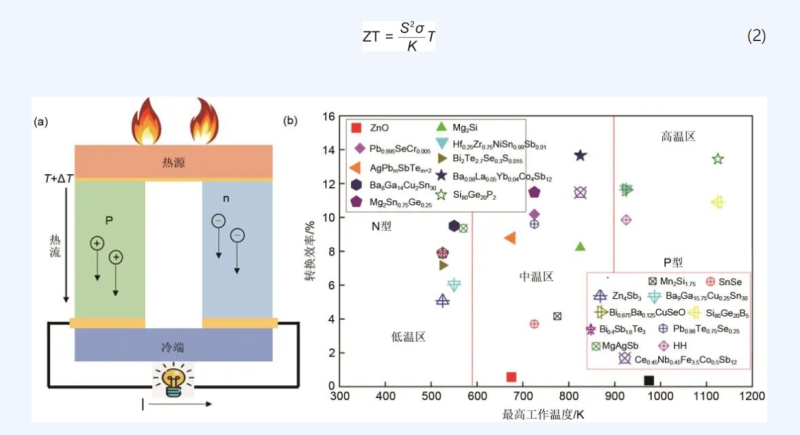

圖3 (a) 熱電材料的工作原理。(b) 最近報道的高性能熱電材料及其熱轉換效率
對于熱電材料，ZT值越高表明其熱電轉換效率越高，當ZT的值趨近無窮大時，熱電材料的能量轉換效率無限接近卡諾循環。而在實際材料中，由于三個物理參數之間的相互耦合機制，ZT值相對較低。目前商用的Bi2Te3基材料ZT在0.7左右，遠低于機械熱機的效率。從圖2可知，要實現中小規模發電應用，ZT值需要接近2，而要替代機械熱機實現大規模應用，則ZT值需要接近4，這遠高于目前的研究水平。
熱電材料的種類較多，從工作溫度區間劃分，可將現有的熱電材料體系劃分為高溫?zé)犭姴牧?>900 K)，中溫?zé)犭姴牧?500～900 K)，以及近室溫?zé)犭姴牧?<500 K)三大類。目前，研究較為成熟并且已經用于熱電設備中的材料主要包括Bi2Te3/Sb2Te3基室溫?zé)犭姴牧?、PbTe、SiGe、CrSi2等。高溫?zé)犭姴牧现饕⊿iGe、半哈斯(Half-Heusler)合金及金屬硅化物等，其最高ZT值達到1.5左右，最高的轉換效率可達到13%。中溫?zé)犭姴牧现饕–oSb3、PdTe及SnSe基熱電材料等，得益于其較高的工作溫度，近年中溫?zé)犭姴牧系腪T值突破較大，最大ZT值接近3，高制備成本以及高的工作溫度限制了其大規模推廣應用。室溫?zé)犭姴牧系难芯窟M(jìn)展相對緩慢，經典的碲化鉍基熱電材料自20世紀60年代被發現以來，一直被工業界沿用至今，其ZT值一直小于1，由圖3可知其轉換效率不到7%，遠低于實際應用要求。通常而言，廢熱主要是以中低溫為主，其中小于300 K的廢熱占90%，可見低溫?zé)犭姴牧蠈犭娂夹g(shù)的應用至關重要。Bi2Te3基熱電材料具有二維層狀結構，Bi原子和Te原子分別交替排列成層狀，在晶胞的內部，Bi原子和Te原子之間以共價鍵的形式形成穩定的框架結構，而晶胞與晶胞之間，則是兩層Te原子之間形成范德華力相互作用。與中高溫?zé)犭姴牧舷啾?，Bi2Te3基熱電材料在近室溫低品質余熱發電、小型化制冷器件領域得到了一定的商業化應用。
通常而言，提升材料ZT值的方法一般有兩種，即提高其功率因子(S2σ)和降低熱導率(K)。影響功率因子的物理機制包括散射參數、能態密度、載流子遷移率及費米能級等四項。前三項一般被認為是材料的本質性質，只能依靠更好更純的樣品來改進，而實驗上能控制功率因子的物理量為通過改變摻雜濃度來調整費米能級以達到最大的S2σ值。固體材料熱傳導系數(κ)包括了晶格熱傳導系數(κL)及電子熱傳導系數(κe)，即κ=κL+κe。熱電材料的熱傳導大部分是通過晶格來傳導。晶格熱傳導系數(κL)正比于樣品定容比熱容(CV)、聲速及平均自由程度等三個物理量。同樣，前兩個物理量是材料的本質，無法改變。而平均自由程則隨材料中雜質或晶界的多寡而改變，納米結構的塊材之特征在于具有納米層級或具有部分納米層級的微結構，當晶粒大小減小到納米尺寸時就會產生新的界面，此界面上的局部原子排列為短程有序，有異于一般均質晶體的長程有序狀態或是玻璃物質的無序狀態，因此材料的性質不再僅僅由晶格上原子間作用來決定，而必須考慮界面的貢獻。復合界面(亞微米尺度界面層)的微觀結構精細調控(化學成分、結合狀態、微觀結構及物相組成等)是本課題組提出的改善熱電材料性能的新技術之一，利用原子層沉積或者熱變形技術，實現對晶粒界面應力、界面化學反應、界面組分偏析、界面結晶等的原子尺度調控，進而調控材料的熱電傳輸特性，實現熱電參數的去耦合化調節。該技術得到了不同國家的研究人員的廣泛關注，并在不同的材料體系，如半哈斯勒合金，PdTe等得到了驗證，表明該技術是一種普適的熱電材料性能改善手段。前期的研究表明，針對商用的Bi2Te2.7Se0.3熱電材料，通過界面調控的手段，其ZT值從0.7提高到1.2，該技術具有很廣闊的應用前景。
近年來由于熱電材料性能的不斷提升及環保等因素，利用熱電轉換技術進一步將大量廢熱回收轉為電能的方式，普遍得到日、美、歐等先進國家和地區的重視。熱電材料應用場景也從最初的空間技術方面逐步擴展到煉鋼廠廢熱發電、垃圾焚燒余熱回收利用，汽車尾氣廢熱回收及節能等方向，部分研究成果已經得到產業應用。根據中國產業信息網發布的《2015—2020年中國汽車整車制造市場評估及投資前景預測報告》顯示，中國汽車的保有量已超過1.63億輛。通常情況下汽車內燃機中熱能轉化為機械能的效率在20%～30%，這意味大量的廢熱排放到環境中，其中尾氣約占40%。因此，針對汽車尾氣回收的熱電轉化系統得到了廣泛關注，例如，美國通用公司針對塞拉利昂皮卡開發了330 W汽車余熱熱電轉化系統，可以提供12 V和42 V的電壓輸出，也可以用于輕型卡車和乘用車。大眾汽車公司也于2009年開發出應用于車輛廢熱回收的熱電轉換裝置，在車輛高速行駛過程中產生600 W電力，可提供汽車電力需求的30%，可減少超過5%的燃料消耗。通常而言，在太陽能光伏發電中，80%的太陽能會轉化成熱能，造成電池板的溫度上升，發電效率下降。采用太陽能光伏-熱電混合發電可以同時利用光伏發電及熱能發電，將有效提高轉換效率，該復合發電系統的能量輸出效率比太陽能發電系統的發電效率高5%～10%。而中低溫工業熱源的熱電轉化系統也是目前美國、日本、歐洲等發達國家和地區積極支持的研究方向，未來有望成為主要的節能減排的措施之一。近年來，隨著可穿戴設備以及微電子技術的發展，微型的熱電組件作為可靠性高的微型電源有望應用于生物醫學、信息通信、可穿戴消費電子、醫療設備等領域。這些微型熱電器件可以利用環境或者人體熱源輸出微瓦或毫瓦級電能，為手表、傳感器、醫療器械等微型器件提供穩定的電能。隨著科學技術的進步，熱電材料的性能會不斷得到提高，制約熱電器件應用的一些難題也會得到逐步解決，其應用會越來越廣泛，必將成為社會發展的新動力。
5 結論
能量的消耗、轉換與利用伴隨著人類社會的各種生產及生活活動而存在。隨著社會的持續發展，世界范圍內的能源危機與環境污染問題對能源的高效合理利用及存儲技術提出了更高要求。熱能是最常見及最重要的能量形式，深入分析目前熱能的主要來源及利用和存儲方式及特點，促進熱能的合理及高效利用對當代社會的可持續發展至關重要。本文針對以上重要的科學問題做了系統的總結，未來可以從以下幾個方面考慮促進熱能的合理機高效利用，真正實現能源的高效綠色可持續利用，推動社會的可持續發展。
（1）發掘新型綠色可持續發展的熱能資源，結合各種熱能的特點，采用不同的能源轉換及存儲技術，實現能源的高效綠色利用。著重發展太陽能、地?zé)?、海水熱能等資源的利用技術，逐步減少化石能源及核能的利用，落實“以經濟社會發展全面綠色轉型為引領，以能源綠色低碳發展為關鍵，堅持走生態優先、綠色低碳的發展道路”的目標。
（2）儲熱技術可以解決可再生能源間歇性和不穩定的缺點以及能量轉換與利用的過程中的時空供求不匹配的矛盾，對熱能的高效及合理利用至關重要。顯熱儲熱技術應用廣泛、安全性高、成本低，但是儲熱密度低、工作過程溫度變化大。潛熱儲熱相變焓大，但穩定性差、成本較高。熱化學儲熱技術儲能密度最大，適合大規模儲熱，但是安全性差、經濟性差?？梢妿追N常見的儲熱技術都各有優缺點，結合不同的熱能特點，合理選擇儲熱技術，發展新的儲熱體系是該領域需要持續研究的方向。
（3）通過轉換成熱能環節被利用的能量占利用總能量的90%以上，深入分析能量轉換形式及特點，合理利用熱能對當代社會的可持續發展至關重要。通常而言，熱能轉化為其他形式能量的轉化效率低于50%左右，大部分能量以廢熱的形式浪費。針對低品位熱能的回收利用，如設計多級能源利用系統，或發展高性能熱能到電能的直接轉換技術，提高整體能源利用效率，是目前主要的研究方向之一。
