參與輔助服務的用戶側儲能優化配置及經濟分析
尚博陽, 許寅, 王穎, 張景平
（北京交通大學 電氣工程學院，北京 100044）
摘要：為使用戶側儲能收益最大化，提出了一種參與輔助服務市場的用戶側儲能優化配置方法。首先，建立了用戶側儲能的全生命周期成本和考慮輔助服務的收益模型；其次，在兩部制電價下，基于對儲能電池運行特性和用戶負荷特性的考慮，建立了一種參與輔助服務的用戶側儲能優化配置模型，以儲能容量和輔助服務參數為優化變量，對工業用戶全壽命周期的凈收益進行優化計算；然后，以廣西儲能輔助服務市場為例，實現了用戶側儲能最優容量下的配置優化，確定了參與輔助服務的變量值；最后，通過改變政策敏感度對比分析了不同輔助服務的經濟效益，給后續儲能投資提供了指導性意見。
引文信息
尚博陽, 許寅, 王穎, 等. 參與輔助服務的用戶側儲能優化配置及經濟分析[J]. 中國電力, 2023, 56(2): 164-170, 178.
SHANG Boyang, XU Yin, WANG Ying, et al. Optimal configuration and economic analysis of user-side energy storage participating in auxiliary services[J]. Electric Power, 2023, 56(2): 164-170, 178.
引言
儲能系統具有靈活可調的特性[1-2]，其可在電力系統中作為“緩沖器”參與電網削峰填谷[3-4]、調頻[5-7]、需求響應[8]等方面的服務。中國的儲能研究雖然相對起步較晚，但是隨著相關重要文件的相繼發布[9-12]，給構建儲能輔助服務市場奠定了一定的基礎，越來越多的科研工作者和工業人員投身于用戶側儲能的輔助服務市場研究中。
用戶側配置儲能系統可響應輔助服務市場中各種電力政策以及相關服務應用，為用戶提供直接收益[13-14]。目前儲能系統仍然存在投資成本較高和運行效率較低的問題[15-17]，導致用戶配置儲能后不能充分地獲取其帶來的經濟效益。因此，如何在考慮參與輔助服務的前提下，對儲能容量優化配置和經濟性分析具有重要意義。
用戶側儲能系統的容量配置和經濟性分析是儲能產業發展的關鍵。文獻[18]以分時電價政策為基礎，通過建立電池儲能系統經濟性模型，優化計算儲能系統的配置。文獻[19]在兩部制分時電價下，對用戶側儲能系統進行容量優化。然而文獻[18-19]在配置模型中考慮的時間尺度較短，缺少在儲能全壽命周期的建模，對儲能經濟性的評估不準確。文獻[20]對用戶側儲能系統在全壽命周期下的成本以及投資回報進行建模。文獻[21]在儲能系統容量配置模型中加入了儲能電池全壽命周期的成本和收益，結果表明儲能的成本仍舊是效益的關鍵。文獻[22]基于對儲能電池全壽命周期衰減特性的考慮，提出了參與需量管理的儲能容量配置優化方法。然而該文獻僅考慮了峰谷套利和需量管理2種用戶側儲能收益模式。文獻[23]選擇了需求管理、需求響應和政策補貼3個輔助服務，計算了對4種類型電池儲能的收益和配置結果，但是該文獻著重在于對不同儲能電池的配置結果進行經濟分析，對儲能的輔助服務建模相對簡單。
綜上所述，用戶側儲能系統的收益來源于電費成本削減和參加輔助服務的盈利。但是，目前大多數儲能優化模型沒有對用戶響應的政策和輔助服務應用建模。因此，為使得用戶側儲能經濟效益最佳，本文以全壽命周期凈收益作為目標函數采用數學建模法對用戶側儲能建模分析，得到考慮參加輔助服務的儲能系統容量配置，并對比儲能系統參與輔助服務的經濟效益。
1 用戶側儲能經濟分析

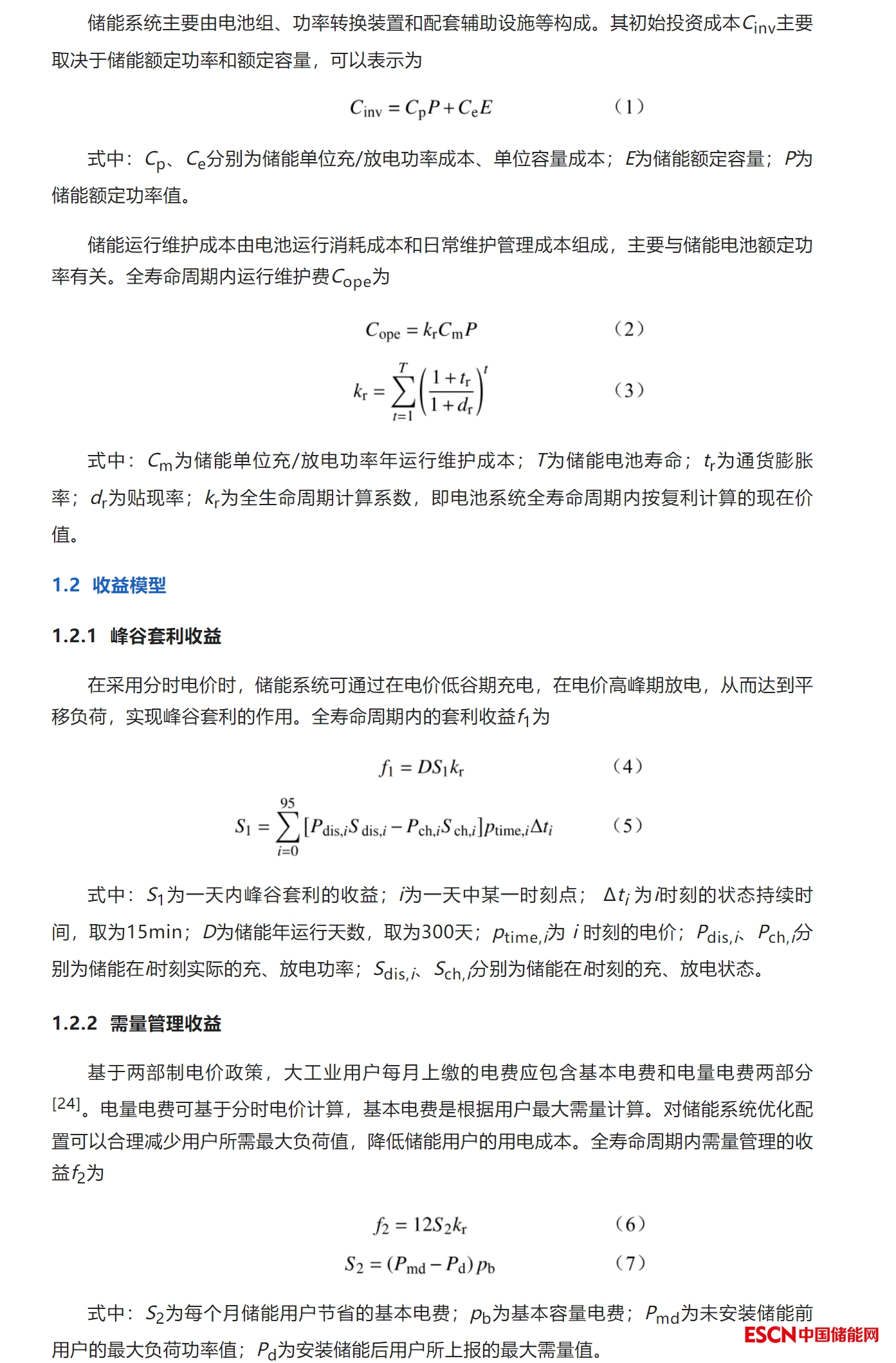

1.1 成本模型
1.2.3 需求響應收益
電力需求響應是指通過電價和補助等優惠政策激勵用戶在電網負荷尖峰時段改變負荷用電量，從而緩解電網壓力，獲得相應補貼收益。

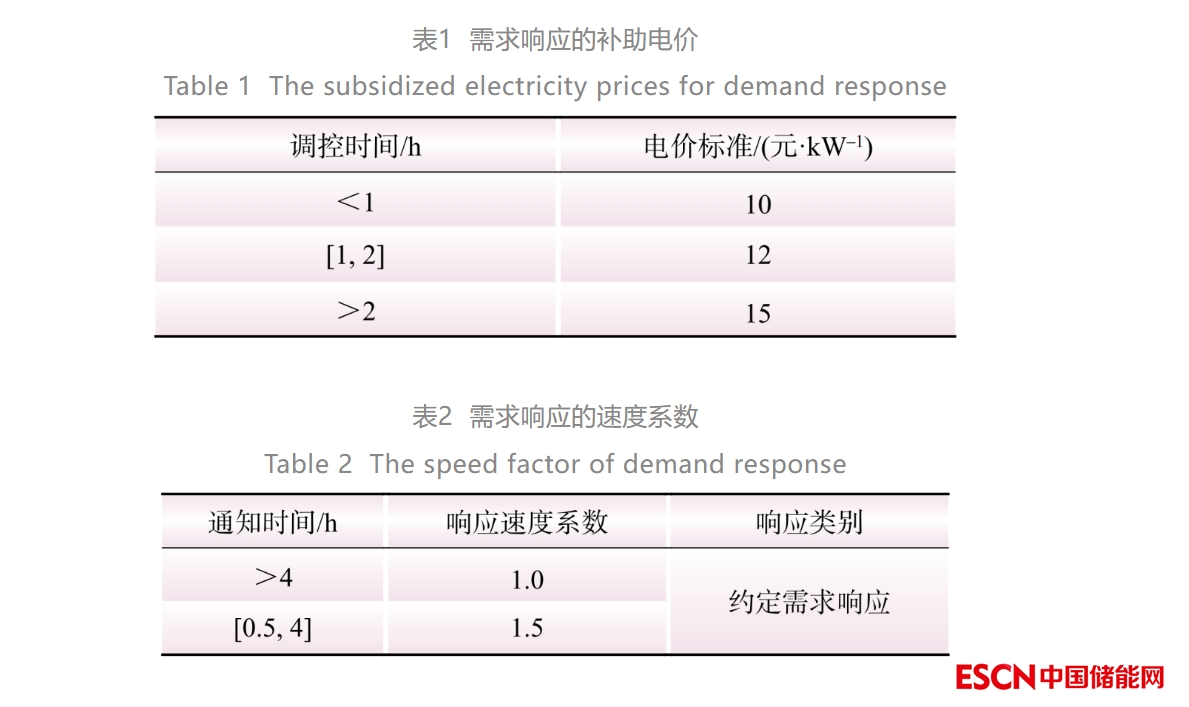

表1為參與響應的調控時間對應的補償電價標準。表2為根據需求響應提前通知用戶的時間，給出用戶獲得補償?shù)捻憫?yīng)速度系數。
1.2.4 應急供電收益
當電網發生緊急停電時，用戶側儲能可以參與應急供電的輔助服務，對重要負荷提供安全電能質量，在市電中斷時可以作為應急備用電源，提高用戶供電可靠性，減少用戶停電損失。

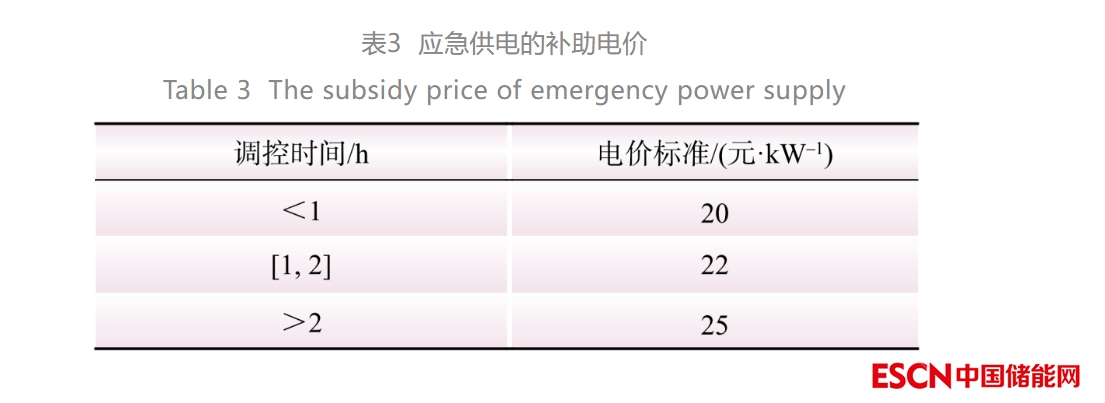

表3為根據江蘇省發布的電力需求響應實施細則[25]所設定的應急供電的補助電價。
2 儲能配置模型
參與輔助服務的用戶側儲能優化配置模型以全壽命周期儲能凈收益最大為目標函數，考慮儲能運行特性以及響應電價政策的約束，對儲能容量以及輔助服務參數優化配置。優化模型在Matlab R2018b下建模，采用混合整數規劃求解軟件Cplex的方法對優化模型求解。

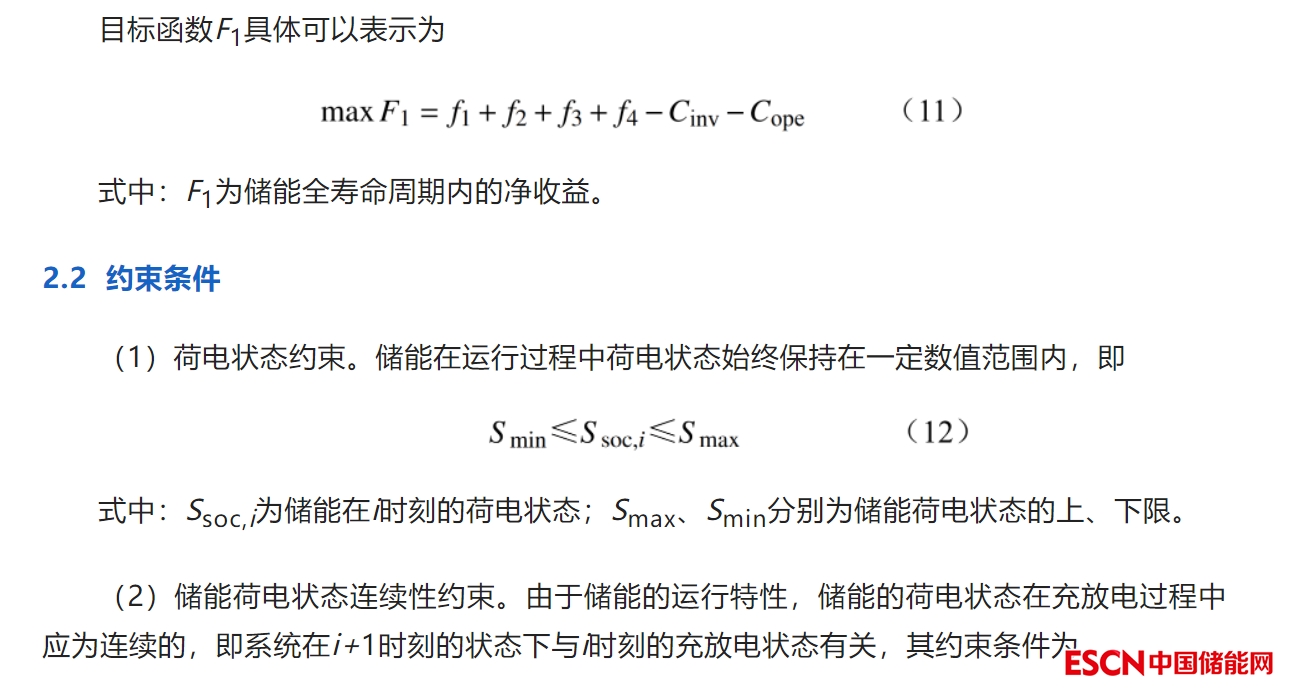

2.1 目標函數
儲能全壽命周期內收益包括峰谷套利收益、需量管理收益、需求響應收益和應急供電收益，成本包括儲能初始投資成本和全壽命周期內的運行維護成本。
3 算例分析
3.1 參數說明
本文選取了廣西南寧市某冷鏈物流產業用戶的2019年度用電負荷作為算例，通過儲能配置優化模型對用戶側儲能最優容量優化配置，同時確定參與輔助服務的變量值。最后，通過改變政策敏感度，對不同輔助服務的經濟效益對比分析，為后續儲能投資提供指導性意見。

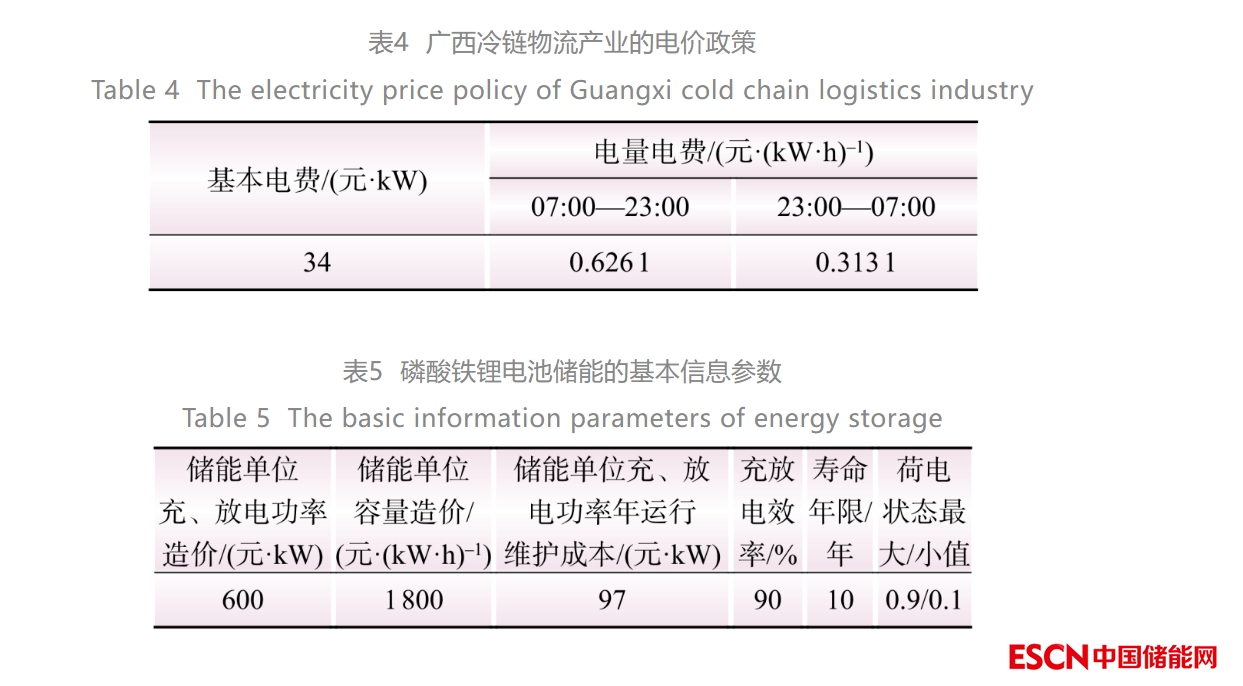

廣西冷鏈物流農產品產業享受電價優惠，其分時電價政策[26]如表4所示。儲能系統的基本信息參數如表5所示。
3.2 優化配置結果

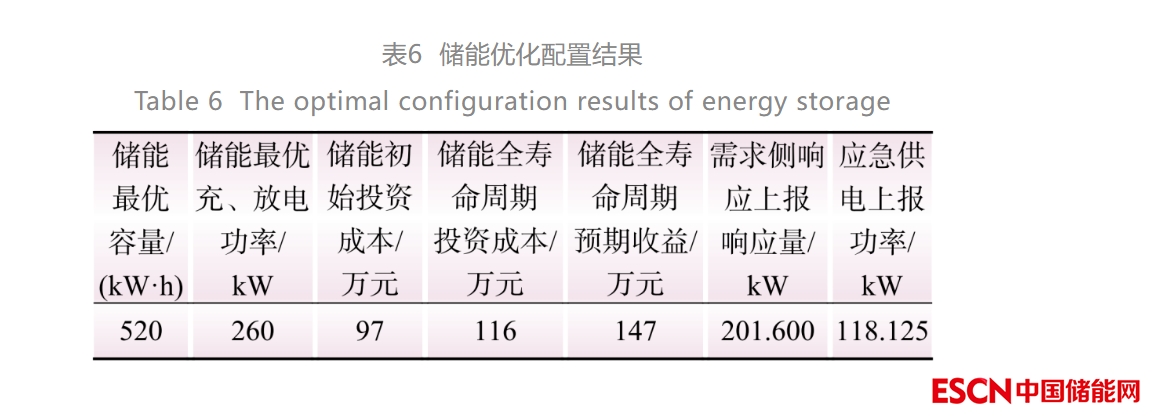

本文利用歷史數據計算用戶參與輔助服務所需的儲能配置，儲能系統的日循環次數限制在2次。需求響應的補助電價為12元/kW，速度系數為1；應急供電補助電價為22元/kW。需求響應和應急供電年響應次數均為10次。儲能配置最優容量和輔助服務的參數優化結果如表6所示。
由表6可知，該用戶在現有的電價水平下，安裝儲能參加輔助服務可獲取收益。但由于用戶享受的補助優惠電價較小，用戶收益增幅不大。配置的儲能系統最大功率與需求響應和應急供電上報的響應量各不相同，說明用戶在使用儲能時不僅僅參與了一種輔助服務，而是通過合理的決策分析對儲能容量進行最優分配，從而獲得用戶側儲能最大收益。

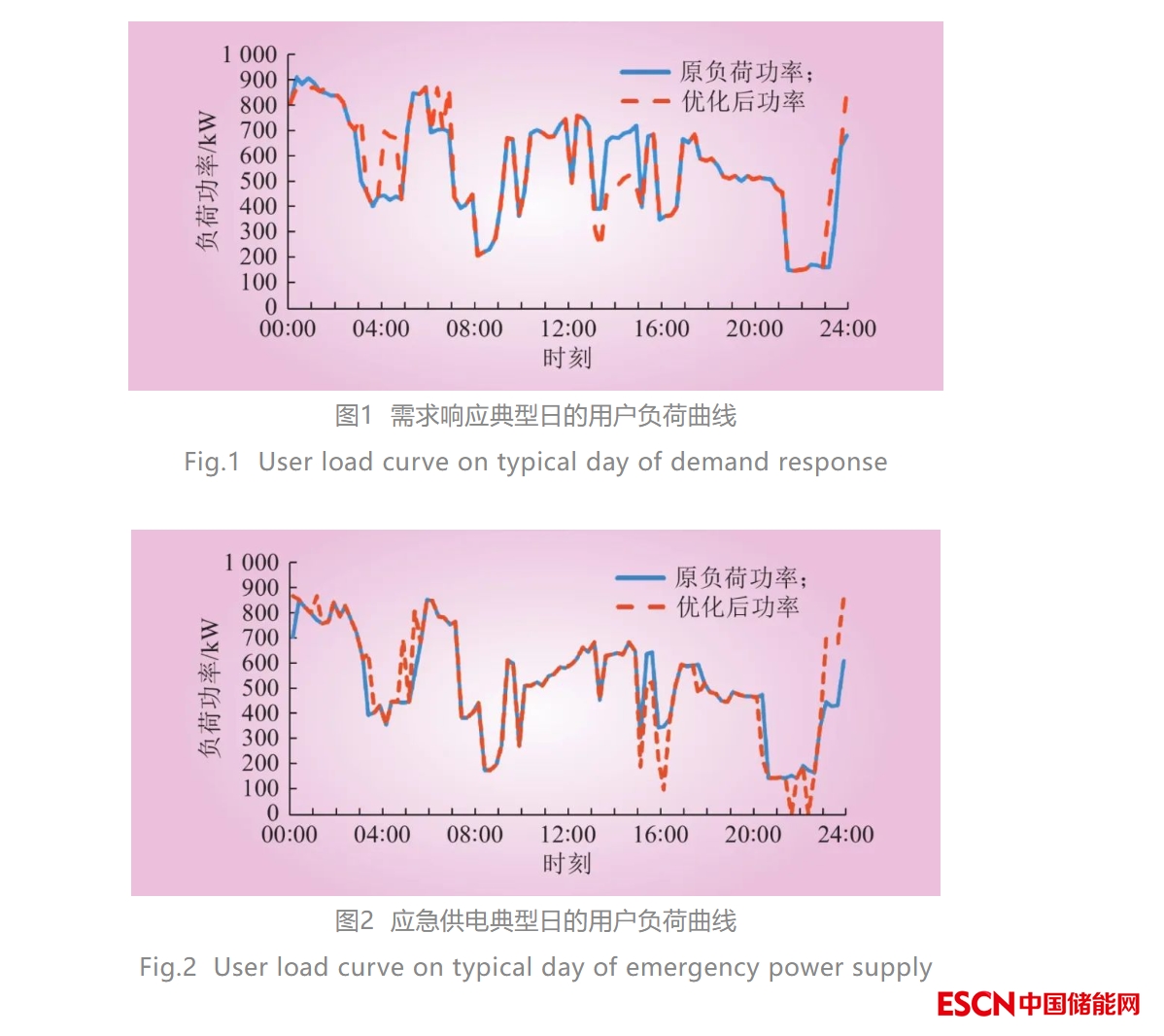

需求響應典型日和應急供電典型日的用戶負荷功率曲線分別如圖1和圖2所示。由圖1可知，儲能在00:00—01:00時段削減了原負荷曲線的峰值；在03:00—06:00和23:00—00:00時段內儲能充電。特別地，在設置的13:00—15:00需求響應時段內，儲能進行放電，減少了用戶從電網中汲取能量。其中，用戶最大負荷量減少201.6 kW，這與需求響應參數配置結果相吻合。在需求響應典型日中儲能參與了峰谷套利、需量管理和需求側響應3種輔助服務。由圖2可知，用戶參與了峰谷套利、需量管理和應急供電3種輔助服務。在設置的15:00—16:00應急供電時段內，儲能設備供能，負荷曲線降低了所上報的功率值118.125 kW。
3.3 經濟性分析

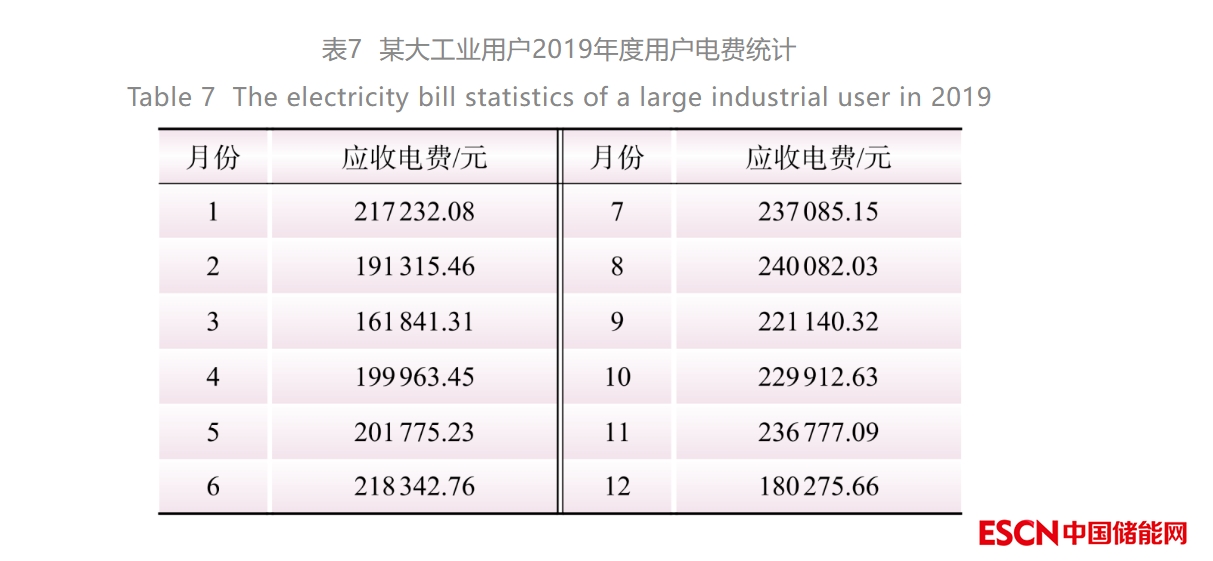

對該用戶2019年上繳電費整理分析，該用戶在每年7月和8月為用電高峰期，如表7所示。為更好地反應儲能用戶參與輔助服務的經濟效益，選取8月份實際用電數據與模型配置結果進行經濟性分析。
3.3.1 輔助服務效益分析

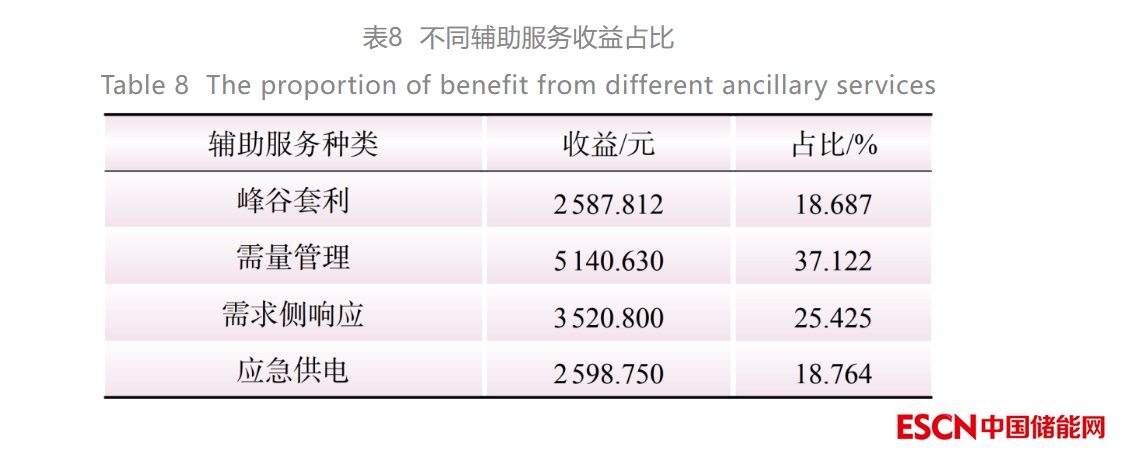

在上述章節的優化配置下，用戶側儲能8月份不同輔助服務的收益對比如表8所示。
由表8可知，在用戶側儲能的收益來源中需量管理仍占最大比重。其原因在于：大工業用戶在生產作業過程中，最大負荷的使用時間較少，但兩部制電價中的基本電費卻取決于最大負荷的數值。利用儲能的靈活性，在用戶用電高峰時段對儲能放電，有效地降低用戶最大負荷，從而減少基本電費[27-29]。另外，對比其他地區[22]分時電價水平，該用戶響應的是為農產品電價優惠，故峰谷電價差沒有其他地區大，導致峰谷套利收益較低。需求側響應和應急供電的收益之和占八月份用戶收益的44.189%。由此可知，用戶側儲能參與需求側響應和應急供電可給用戶帶來較高的收益。政府可通過對響應電價的合理設置，激勵儲能用戶參與電網輔助服務項目中。
3.3.2 電價政策對儲能效益分析

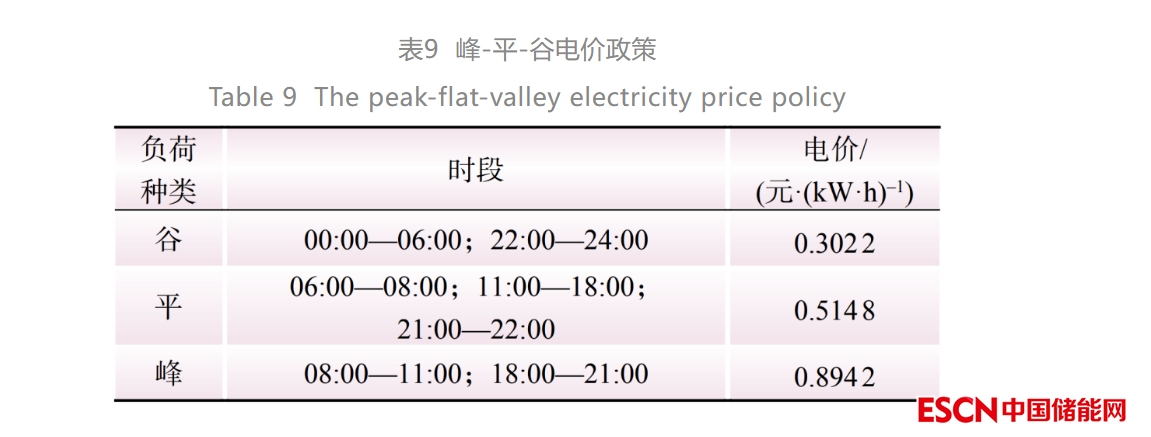

廣西大工業用戶采用的是兩部制電價享有分時電價優惠政策，與其他地區采用兩部制分時電價收益有所不同?，F(xiàn)綜合考慮其他地區分時電價的設置對該用戶收益分析，其中分時電價如表9所示。

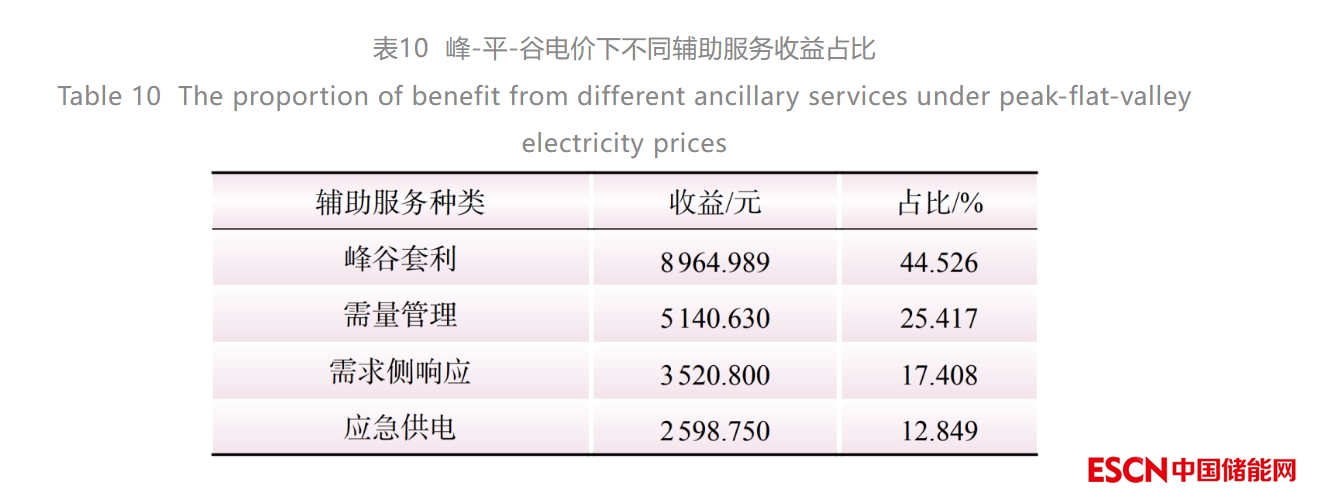

該部分內容僅考慮電價政策的變化對儲能經濟效益的影響，不改變儲能在容量配置階段的參數設定值。在需求響應和應急供電約束中同樣設置13:00—15:00為需求響應時段、15:00—16:00為保電時段。4種不同輔助服務的效益對比如表10所示。
對比表8和表10可知，儲能的收益會隨政策的改變而增減，不同地區的儲能優惠政策會導致儲能收益的不同。在廣西地區，該用戶采用兩部制電價享有分時電價優惠政策[30]，可保證安裝儲能后用戶盈利。若適當?shù)母淖冸妰r(jià)政策，增大分時電價的峰谷電價差，會使用戶投資獲取更大的收益，促進儲能產業的發展。
4 論 結
本文針對安裝儲能的大工業用戶，結合電價政策對參與輔助服務的用戶側儲能配置及經濟效益進行了分析，得出如下結論。
（1）用戶側儲能參與峰谷套利、需量管理、需求側響應和應急供電4種輔助服務均可在全壽命周期內獲得收益，為提高用戶側儲能收益提供新思路。
（2）參與輔助服務的用戶側儲能優化配置方法可有效將4種輔助服務考慮在內，對儲能容量以及輔助服務參數優化計算。算例測試表明，在廣西現有電價政策下，優化計算得出的輔助服務參數影響儲能典型日的運行曲線，驗證了模型的有效性。
