中國儲能網訊:9月24日,由張家港市發展和改革委員會、張家港市科技局主辦,江蘇天鵬電源有限公司、電動汽車資源網承辦,江蘇華東鋰電技術研究院協辦,蘇州益茂電動客車有限公司、新能源巴士聯盟支持的“2016中國新能源汽車動力電池產業技術發展高峰論壇暨車企與動力電池企業技術交流會”(以下簡稱“動力電池交流會”)精彩繼續, 來自政府主管部門、行業權威專家學者、新能源整車企業、動力電池產業鏈企業、檢測機構等,共計600余位業界精英齊聚一堂,就“重構新能源汽車動力電池產業生態”問題進行深度探討。
下午大會圍繞“車企對動力電池及系統的技術需求”這一主題進行討論,知豆電動車股份有限公司電池系統首席工程師王紅梅帶來了主題為“從整車角度開發電動車動力電池系統”的演講。
知豆電動車股份有限公司電池系統首席工程師王紅梅
以下為電動汽車資源網整理的王紅梅演講主要內容:
一、動力電池系統開發體系介紹
1、電池系統頂層設計思路—安全!安全!安全!
電池的電動汽車的心臟,電池包滿足IP67(8)防護等級,-1米深浸水30min后,還能正常使用。涉水實驗:300mm 水深(< 5KM/h),200mm 水深 (<20KM/h),車輛還能正常安全行駛。同時要保證電池箱體上下蓋密封設計,高低壓連接器防水設計,電池箱體本身防腐、防銹、防蝕。
電池包按照GB/T 31467.3-2015 第3部分:安全性要求不測試方法 完成試驗 (外部火燒、擠壓、針刺、振動);電池包按照GB/T 18384.3-2015 滿足防護、絕緣、耐壓、爬電距離等高壓電安全技術條件。
除了電池包本身要滿足相應的安全設計標準外,也要推進BMS管理系統依照 ISO 26262 功能安全要求設計開發,關鍵安全功能確保達到ASIL D級;推進BMS預警系統的開發,推進后臺監控預警系統的開發;推進電池標準化、模塊化的開發;推進動力電池梯次利用及回收處理。
2、動力電池系統V模式的開發
建立最安全,高效能,模塊化的動 力電池系統!采用通用汽車開發V模式,開發動力鋰離子電池系統。

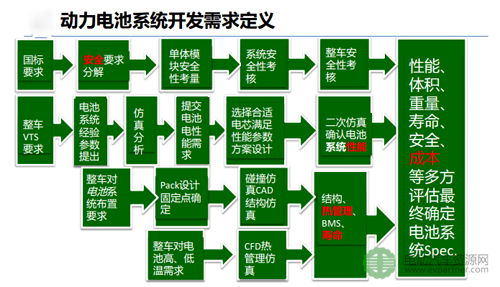

在設計開發過程中:1、充分挖掘產品的需求定義;2、以安全為導向,兼顧性能。
在產品驗證過程中:1、緊跟國際國內測試標準;2、形成企業內部完整的測試體系。
3、動力電池系統開發功能劃分
動力電池系統的開發應包括電源系統開發、BMS功能開發、充電系統功能開發以及電池測試及聯調。
主要是圍繞安全的目標,設計開發安全可靠的動力電池析,并經過DVP充分驗證,經過裝車路試、高熱、高寒測試、耐久測試等等。
4、動力電池系統開發要滿足國標要求與整車VTS 要求

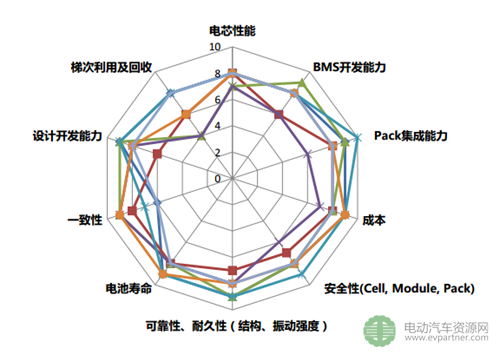

5、動力電池系統評估體系
從設計開發能力、性能、成本、壽命、安全、一致性、梯次利用及回收等10個維度對電池系統進行嚴格評估。找出薄弱環節,重點提升。
二、電池系統開發介紹
1、不同形狀電池路線之爭
電池形狀有圓形、方形、軟包,不同形狀的電池在性能上有差異,到底哪種更安全,該采用哪種形狀的電池不能一概而論。關于電池的尺寸規格,近日全國汽車標準化委員會也發布了《電動汽車用動力蓄電池產品規格尺寸》。
2、動力電池系統PACK設計與PACK仿真設計
Pack的設計要遵循一定的原則,國家對整車設計開發也有輕量化的要求。在輕量化方面,在pack的設計上要考慮,高壓電安全防護設計(絕緣、耐壓、HVIL);碰撞自動斷電安全保護設計;極端環境下主動預警及滅火防護設計 ;IP67防護等級設計;箱體的防腐、防銹、防石擊處理;電池系統通過振動、翻滾、跌落、碰撞、擠壓、外部火燒 、針刺等測試。
3、電池?zé)峁芾怼k姵責峁芾硐到y(tǒng)對于電池的壽命及安全性至關重要。電池?zé)峁芾镏耙缺卦倏紤]加熱及冷卻!冷卻系統設計包括 風冷、液冷、相變材料、混合控制;低溫加熱通過小電流充放電利用電池內阻自身加熱、PTC加熱、另外CFD仿真非常關鍵!
4、 動力電池系統BMS設計。BMS系統采用Autosar架構,UDS診斷協議;全生命周期內SOC估算誤差≤8%;4級故障處理運行機制;遵循ISO 26262 功能安全開發原則以及熱管理控制(確保電池在最佳溫度環境下工作,確保電池安全,延長壽命)。
5、電芯及模塊進行相關安全濫用測試,包括:過充測試、加熱測試、針刺測試、模組過充測試、模組加熱測試與模組針刺測試。
6、由于絕緣、漏電、爬電距離、EMC都可能帶來高壓電安全隱患。動力電池安全設計要防護被高壓電擊傷、防護被電解液泄漏造成的傷害 、防護電池起火、爆炸帶來的人身傷害;防止因?yàn)閯?dòng)力電池移動給人員帶來的傷害;要參考相應的設計標準GB/T 18384.1,2,3-2015,ECE R100。
7、電池系統大數據管理,通過建立監控平臺,可將電池系統的電壓、電流、SOC、歷史故障信息通過整車CAN網絡、GPRS終端上傳到公司后臺服務器。服務器接收到以上信息將進行存儲和計算??杉皶r(shí)通知終端用戶對動力電池系統進行維護,實現安全運行。同時,存儲下的大量數據可交由電池企業進行分析。例如可獲得對動力電池衰減的規律曲線,便于電池企業分析結果,調整電池的配方和結構。從化學材料方面提升產品性能。
8、大數據時代電池的Pack設計可利用大數據,云計算:建立完整的從電芯生產到售后追溯的供應鏈體系;建立完整的車輛運行數據庫;建立完整的用戶群體數據庫;個人定制成為可能。
9、電池梯次利用及回收項目
關于動力電池的梯次使用和回收問題,主要通過對動力電池梯次使用和回收市場進行調研,選擇適合公司需求的動力電池梯次使用和回收企業作為合作對象,并不其形成一套全流程的生態循環鏈條的合同契約關系,以初步建立廢舊動力蓄電池回收工作流程及框架。
建立統一的動力蓄電池產品編碼制度及可追溯體系,對其全生命周期內的流向進行有效追蹤和管理。以保證電池有全生命周期信息記錄,提高檢測評估的便利性和準確性。優化電池系統PACK結構設計、連接方式、成組技術,通過標準化、模塊化,降低后 續電池包拆解難度,促進拆解效率提升。
建立廢舊動力電池判定、拆解、儲存和運輸?shù)确矫娴募夹g(shù)文件。 加大對廢舊電池拆解、重組、測試和壽命預測等關鍵技術的研究,提高其技術成熟度和生產過程的安全性。
