中國儲能網訊:特高壓輸電具有低損耗遠距離優勢
從電網設計角度來講，高壓電網指110千伏、220千伏電網;超高壓電網指330千伏、500千伏和750千伏電網;特高壓電網指以1000千伏輸電網為骨干網架，超高壓輸電網、高壓輸電網以及配電網構成的分層、分區、結構清晰的現代化大電網。而特高壓輸電指的是1000千伏交流電壓和±800千伏直流電壓輸電工程和技術。
我國的資源生產和使用分布極不均衡，80%的水資源分布在西南部地區，76%的煤炭資源和絕大部分陸地風能資源分布在北部和西北部地區，而人口稠密、產業集中、電力需求占全國需求69%的中東部地區，資源較為稀缺。煤炭資源中，新疆、內蒙古、山西、陜西4省占全國資源量的81.3%，每年，大量的煤炭從西北煤炭基地遠距離運送到東部地區。隨著運輸成本的上升，煤炭運輸能力受到抑制。鑒于此，超高以及特高壓輸電技術逐步發展，使得低損耗的遠距離輸電條件更為成熟。
西北部地區價格在170—400元/噸的電煤，經公路、鐵路、海洋運輸送到華東地區，成本增加到800—1300元/噸，價格上漲了3—5倍。這種環境下，采用特高壓輸電，會有明顯的原料成本優勢。
此外，借鑒世界其他先進國家電力工業發展歷程，發電會朝著大型能源基地和電站群發展，以達到規模效應，提高資源配置能力和生產效率。但是，如果能源中心距離負荷中心距離過遠，輸電線路的損耗過大，那么遠距離輸電就體現不出經濟性了。理論上，輸電線路的輸電能力與線路電壓的平方成正比，與線路的波阻抗成反比。一般來講，不同電壓等級輸電線路的波阻抗，會隨電壓升高而減少，但變化不大，對于不同電壓等級同樣輸電距離的輸電能力，可認為它們的波阻抗具有相似的幅值。所以，在估算線路的送電能力時，可以認為電壓升高1倍，功率輸送能力提高4倍。若考慮輸電線路的波阻抗變化，其輸送能力將提高更多。
特高壓線路使電力從能源中心向負荷中心遠距離輸送成為可能。我國三峽水電站裝機總?cè)萘?820萬千瓦，向華東地區輸送的容量為800萬千瓦，輸送距離1100千米。繼三峽水電站后，即將開發的長江上游金沙江水電基地，總裝機容量為7500萬千瓦。我國用電比較集中的華東電網長江三角洲地區，小部分依靠“西電東送”，主要還是依靠浙江沿海和江蘇沿江沿海地區的大型燃煤火電和核電，有的已形成電站群，如在寧波附近建設了三個大型火電站，總裝機容量1500萬千瓦，輸電容量和距離均超過5OO千伏電壓等級輸電的經濟合理性范圍。
“十二五”期間將建成“三縱三橫”網架
國家“十二五”規劃綱要中提到，“適應大規?？鐓^(qū)輸電和新能源發電并網的要求，加快現代電網體系建設，進一步擴大西電東送規模，完善區域主干電網，發展特高壓等大容量、高效率、遠距離先進輸電技術，依托信息、控制和儲能等先進技術，推進智能電網建設，切實加強城鄉電網建設與改造，增強電網優化配置電力能力和供電可靠。

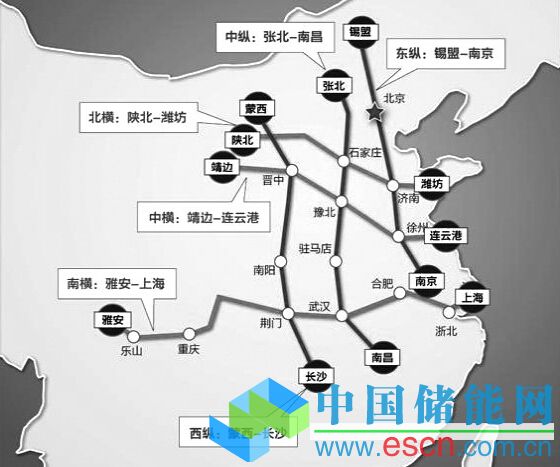

圖為2015年特高壓電網規劃
根據國家電網的規劃，“十二五”期間國家將投資超過5000億元建成“三縱三橫”特高壓交流骨干網架和11項特高壓直流輸電工程，以能源基地為圓心，把新疆的煤電、風電輸送到2000公里之外的河南，把四川的水電輸送到2000公里之外的上海，把內蒙古的風電、光電輸向北京。到2020年，國家電網將建成“五縱五橫”特高壓交流骨干網架和27條特高壓直流輸電工程，屆時，國家電網將具備4.5億千瓦的跨區跨省輸送能力。
目前，特高壓交流線路近2000公里，直流線路近6000公里，變電容量3900萬千伏安，換流容量超過4300萬千瓦。已經建成的線路有晉東南—荊門、淮南—浙北—上海交流，向家壩—上海、錦屏—蘇南、哈密—鄭州直流。在建的線路有浙北—福州交流、溪洛渡—浙西直流。獲得路條的特高壓工程“三交三直”包括錫盟—南京、雅安—武漢、淮南—南京—上海交流，寧東—浙江、酒泉—湖南、準東—華東直流。特高壓交流示范工程連接華北和華中電網，裝機規模在5.5億千瓦，跨區輸電能力從原來500千伏聯網的50多萬千瓦提高到目前的500多萬千瓦。
部分學者對特高壓輸電持反對意見
特高壓輸電網絡建設計劃提出十年來，一直處于爭議之中，即便是在國家電網集團力推之時，也一直有專家學者持反對意見。反對原因集中在三方面：其一，從技術性講，交流特高壓技術不成熟，國外早期特高壓研究均已停止，應優先發展直流特高壓技術;其二，從安全性講，為增強電網輸配電能力，特高壓線路需要聯通全國各主要網絡，而交流特高壓聯網有導致全國大停電的危險，國際主流電網發展趨勢是縮小同步運行范圍以保證電網安全;其三，特高壓輸電雖然可以使電煤就地轉化成電力輸送，減少運輸成本，但是輸電線路越長、電壓越高，造價越高，且超過一定距離后，交流特高壓輸電損耗和阻力增大，長距離輸電反而不如送煤劃算。
2009年電網建設爆發式增長，而隨后幾年，電網投資增速減緩，特高壓項目核準滯后，部分合同延期執行。近幾年特高壓輸電項目核準低于預期，大部分特高壓交流項目未被核準，主要原因是雖然“晉東南—南陽—荊門”項目近三年安全運行，但其輸送功率下降近一半，在經濟性上遠低于預期。另外，以國外經驗看，特高壓交流等級越高，出現事故的概率越高。
東部發電用煤量勢必減少
今年上半年國內電力供求基本平衡
2014年上半年，全國累計新增發電設備容量3670萬千瓦，其中火電設備累計新增1503萬千瓦，較上年同期略有減少，而水電設備累計新增1301萬千瓦，與上年同期相比有所增加。自年初起，我國電源基本建設完成投資額繼續放緩，火電、水電投資增速連續6個月呈現負增長。利用效率方面，受用電需求平穩但裝機規模擴張影響，2014年上半年各電源利用效率均有所降低，全國發電設備平均利用小時數為2087小時，同比降低79小時?？傮w看，2014年上半年，我國發電設備投資增速繼續放緩，發電設備運行效率略有下降，預計下半年電力供應仍將保持充足，發電利用效率也將維持穩定。
2014年上半年我國電力需求緩慢回升，呈現供求基本平衡態勢。據中電聯統計數據，2014年上半年，全社會累計用電量為26276億千瓦時，同比上漲5.30%，增速較去年同期小幅回升。
據中國科學院財經戰略研究院預測，“十二五”和“十三五”期間一次能源電力需求將保持穩定增長態勢，年均增長在6.7%—7%，2018年一次能源電力需求將達到1.4萬億千瓦時，2020年有望達到1.6萬億千瓦時。整個“十二五”中后期，全社會用電增速將保持在5.0%—7.0%，總用電量達到5.7萬億—6.0萬億千瓦時。

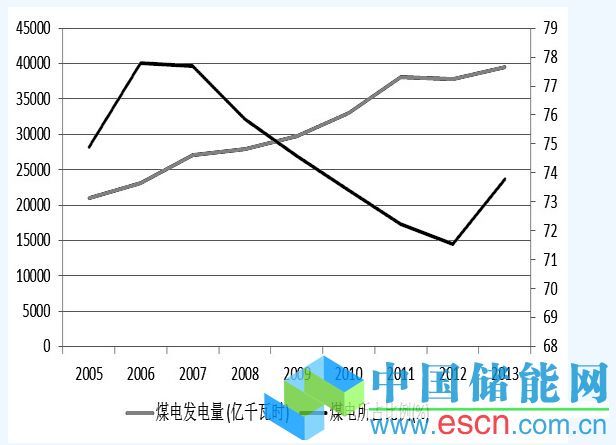

全國煤電發電量占比逐年降低

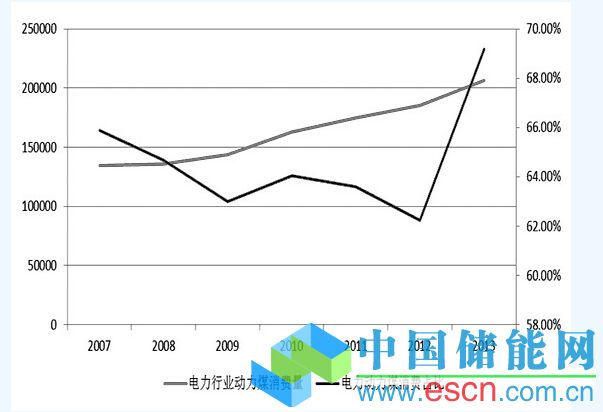

圖為電力行業對動力煤的消費情況
2013年，全國煤電投資及其裝機比重連續下降，全年完成煤電投資同比下降12.3%，占電源投資比重降至19.6%;年底裝機7.9億千瓦，占比降至63.0%、同比降低2.6個百分點;發電量39474億千萬時，同比增長6.7%，占比73.8%、同比降低0.6個百分點;全年設備利用5128小時。
煤電依舊是發電主力，但增長速度已落后于電力需求的增長速度，缺口由其他發電方式代替。近年煤電發電量所占比例逐年降低，不過，去年由于煤炭?jī)r(jià)格降低和經濟增長對電力需求大幅增長致使火電機組利用時長增加，進而刺激煤電所占比例回升。
預計2014年全年新增發電裝機9600萬千瓦，其中，非化石能源發電6000萬千瓦，煤電新增3000萬千瓦。預計年底發電裝機達到13.4億千瓦，其中，煤電8.2億千瓦，非化石能源發電4.5億千瓦，非化石能源發電占比接近34%。非化石能源發電裝機中，常規水電2.8億千瓦，抽水蓄能發電2271萬千瓦，核電2109萬千瓦，并網風電9300萬千瓦，并網太陽能發電2900萬千瓦。
去年江蘇未出現全省性的電力缺口
江蘇省是2013年用電第一大省，其電力固定資產投資580.4億元，同比下降1.4%;電源項目投資201.7億元，同比下降8.4%;電網項目建設投資378.7億元，同比增長2.7%。無論從增長絕對值還是從增長率來看，電源項目投資均落后于電網項目投資。
2013年江蘇省新增發電裝機容量778.2萬千瓦，連續3年新增裝機容量與上年持平，其中火電新增652.8萬千瓦，占新增裝機容量的83.88%。而新增電網中，110千伏以上線路3145千米，變電容量1773萬千伏安超，特高壓線路71千米，變電容量275萬千安伏，分別占比2.26%和15.5%。
供給方面，2013年江蘇省發電量繼續位居全國首位，全口徑發電量為4404.9億千瓦時，同比增長5.9%，較上年增速提高0.2個百分點。其中，火電發電量為4173.3億千瓦時，占全部發電量的94.7%。
需求方面，2013年江蘇省全社會用電量為4956.6億千瓦時，同比增長8.2%，較上年增速提高1.2個百分點。2013年江蘇電網受進電量547.2億千瓦時，同比增長32.5%，最高日受電負荷1515萬千瓦，同比增長30.8%，平均最高日受電負荷729萬千瓦，同比增長30.4%。與此同時，江蘇電網沒有出現全省性的電力缺口，但存在個別區域、個別時段供應能力不足的現象。全省局部地區共執行有序用電21天，最大錯峰負荷728萬千瓦。
目前可以判斷，江蘇省電力自給率達到88.9%，電力缺口通過區外輸電彌補。在冬季和夏季高峰時期，通過優化調度，合理配置資源，可以保證電力的有序供應。
江蘇省煤電已無發展空間
目前對接到江蘇省的特高壓線路是錦屏—蘇南±800千伏特高壓直流輸電線路，在建和計劃建設的有淮南—南京—上海1000千伏特高壓交流線路(計劃2016年投入運行)、錫盟—泰州±800千伏特高壓直流線路(計劃2017投入運行)以及山西—江蘇±800千伏特特高壓直流輸電線路(計劃2017年建成)。錦屏—蘇南線于2012年年底正式投入運行，理論年輸送電量360億千瓦時。2014年夏季用電高峰時，其為江蘇省穩定提供電力570萬千瓦，占整體供給的20%。
錦屏—蘇南±800千伏特高壓直流工程，額定輸電容量720萬千瓦，2013年工程投運近一年，為江蘇省累計輸送超過210 億千瓦時的清潔電力，占南京市全年用電量的一半，占江蘇省總用電量的4.24%。
不過，江蘇省火力發電并沒有因?yàn)樘馗邏壕€路輸入受到明顯影響。錦屏—蘇南線正式運營的第一年(2013年)，江蘇省火力發電量并沒有減少，反而從2012年的3253億千萬時上升到3669億千萬時，上升幅度為13.71%。同期，全國火電由37867億千瓦時上升到42152億千瓦時，上升幅度為11.32%。所以從發電量來說，錦屏—蘇南線運行后，江蘇省對火電的依賴程度還是高于全國平均水平的。縱向上看，2007年至今，江蘇省火電發電量平均年增長8.29%，2013年升幅高于年均升幅。
目前江蘇省電廠建設已經沒有環境空間，從南京到鎮江段電廠間隔僅10公里，且江蘇省每平方公里每年二氧化硫排放量達到45噸，是全國平均水平的20倍，省內霧霾頻繁出現。這是能源發展不合理、結構性矛盾長期積累的集中暴露。按照國家電網公司編制的特高壓電網規劃和《江蘇能源監管報告(2013)》，江蘇省將建成徐州、連云港、南京、泰州、蘇州5座特高壓變電站，形成多方向、多通道交直流混合受點格局，通過特高壓電網接受區外來電3500萬千瓦，年可接受電力1750億千瓦時。根據2014年江蘇省最新煤耗率293克/千瓦時計算，理論上將減少5100萬噸原煤的輸入。
綜上所述，整體上，煤電一直保持強勢地位，特高壓輸電工程并不影響電力行業對煤炭的需求。錦屏—蘇南特高壓線路建成以來，江蘇省火電發電量也并沒有明顯變化就是證明。不過，由于部分煤炭就地轉電，減少了運輸成本，會對煤炭?jī)r(jià)格形成一定壓力。
目前錦屏—蘇南特高壓輸電主要以彌補電力缺口為主，短期內對江蘇省內煤電企業影響有限。在建的3條線路建成的話，年輸電能力理論上將突破1000億千瓦，屆時，特高壓輸電的份額大幅提高，將占江蘇省總用電量的20%。此外，江蘇省受環境壓力和地域限制，省內煤電已無發展空間，其他用電工業由于宏觀經濟增速放緩以及限產政策的影響，對電煤的需求也已經達到了峰值。所以，中長期看，東部發電用煤量勢必減少。
原標題:特高壓輸電或逐步替代東部煤電
