【研究背景】
在以鋰離子電池（LIBs）為代表的二次電池中，插層型過渡金屬氧化物正極和碳負極材料的結合取得了巨大成功。但是，由于傳統LIB的能量密度已逐漸達到理論極限，因此開發新型儲能技術已迫在眉睫。合金負極材料（如Si，Sn或Al）由于其容量比傳統的石墨負極高三到十倍，符合人們對高容量鋰電池的實際應用需求。然而合金負極在電池循環期間會不可避免的發生較大的體積變化，例如：從Si到Li21Si5（4000 mAh g-1）的體積膨脹為300％，從Sn到Li22Sn5（990 mAh g-1）為250％，從Al到AlLi（990 mAh g-1）為100％，而從C6到LiC6（372 mAh g-1）僅為+10％。如此巨大的各向同性體積變化會對基體造成了不可逆的嚴重破壞，譬如極片的粉化問題，會導致活性物質與集流體的脫落。目前解決的辦法之一是減小活性材料的顆粒尺寸或制造多孔形貌來保持顆粒之間的空隙，從而適應體積變化。這種材料制備工藝通常非常復雜并且會降低實際的負極容量。因?yàn)閷?duì)于鋰電池的大規模生產來說，容易的制備工藝是至關重要的。
【工作介紹】
近日，日本東北大學Tetsu Ichitsubo等人提出了一種將活性材料和集流體合二為一的“單材料電極”概念，并從冶金學（如熱力學，彈性應變和擴散）的角度展示了規避合金負極巨大體積應變的新策略。通過觀察了鋰化過程中各種金屬箔電極的結構穩定性，作者證明具有適當硬度的鋁箔可用作鋰電池的自支撐負極。適當?shù)幕w硬度和對所得金屬間化合物的非化學計量的具有一定容忍度，可以促進二維（平面內）均勻鋰合金化反應和一維（平面外）互擴散，以此有效地規避了電池反應過程中的體積應變影響以及合金負極致命的粉碎問題。該研究成果以“Circumventing huge volume strain in alloy anodes of lithium batteries”為題發表在國際頂級期刊Nature Communications上。
【內容表述】

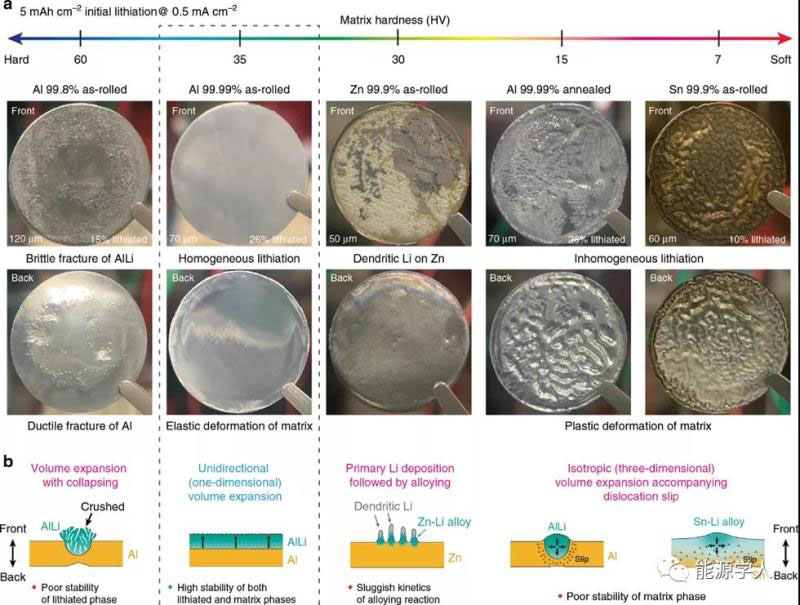

圖1：a）各種金屬箔鋰合金化后的照片，上圖給出了每個箔的平均維氏硬度（HV）。在正面照片中還標出了每個箔的原始厚度和鋰化百分比。b）從SEM圖片中合理推斷的示意圖。
為了探究金屬箔負極的結構穩定性，將鋁箔，鋁箔，鋅箔和錫箔分別在紐扣電池中鋰合金化。作者發現材料的硬度在很大程度上影響鋰合金化的結構穩定性。通過改變純度并控制軋制和熱處理?xiàng)l件來制備三種硬度不同的樣品，每個維氏硬度（HV）如圖1a所示。在電流密度為0.5mA cm-2的條件下充電面容量為5 mAh cm-2時，鋰化箔具有明顯不同的外觀。對于小于HV 30的軟金屬，錫箔和退火的4N-Al箔（Al4N-HT）在鋰化后會發生局部塑性變形。整個極片均有不同程度的起伏，這種起伏是通過與鋰合金化而形成的。此外，鋰合金化存在不均勻性，這表明基體的機械變形（彈性/塑性）強烈影響鋰合金化過程。與軟箔相反，硬軋制2N-Al箔表現出明顯不同的鋰化行為，這表明生長的AlLi合金不會使Al基體變形。而在背面觀察到了凹痕圖案，表明韌性斷裂是由于正面凸出的AlLi晶粒引起的大拉伸應力產生的。

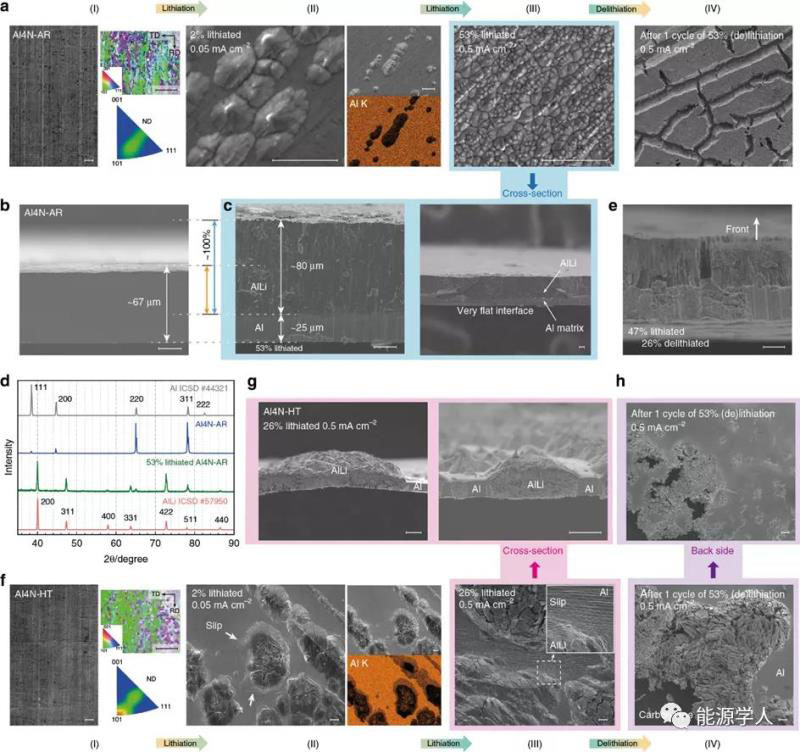

圖2：a）在鋰化和脫鋰過程中，Al4N-AR正面的形態發生變化，具有良好結構穩定性。b）原始Al4N-AR箔的橫截面。c）53％鋰化的Al4N-AR箔的橫截面，表明沿垂直于鋁箔的方向（一維）發生體積膨脹。d）鋰化前后在Al4N-AR箔的XRD。e）經過了47％鋰化和隨后26％脫鋰的Al4N-AR箔的橫截面，組織結構呈柱狀。f）在鋰化和脫鋰過程中，Al4N-HT的形態變。g）26％鋰化Al4N-HT箔的橫截面，其中AlLi相穿透箔并伴隨塑性變形。h）經過了53％的鋰化和脫鋰循環的Al4N-HT背面，在脫鋰過程中發生粉碎。
軋制的4N-Al箔（純度為99.99％，稱為“Al4N-AR”）在正面實現了均勻的鋰化，而在背面則保留了未損壞的鋁基體。因此，合適的基體硬度能夠防止極片變形和合金相的破裂，對于鋁箔最合適的硬度確定為HV 35?；|(zhì)沒有明顯的塑性變形這一事實意味著，鋰化過程中的體積膨脹沿法線（即平面外）方向發生，即驅動了鋰化相的單向生長。盡管軋制后的鋅箔具有與Al4N-AR相似的硬度，但鋰幾乎是沉積在鋅箔的表面上，而不是形成合金。為了研究鋰化反應的均質程度和體積膨脹特征的差異，作者觀察了反應前后的形貌變化。圖2f也顯示了Al4N-HT在鋰化的早期階段（I–II），表面上會形成AlLi相，并由于體積膨脹而引起突起。從圖2a，f中的電子背散射衍射（EBSD）模式可以發現，Al4N-AR中的晶體尺寸遠小于Al4N-HT中的晶體尺寸。比較Al4N-AR和Al4N-HT的EDX光譜，可以發現Al4N-HT的突起（黑色）周圍有淺色區域（灰色），但是Al4N-AR中沒有這樣的區域。這表明，對于軟的Al4N-HT基體，鋰化區域也可以從突出的AlLi晶粒開始局部生長，這在SEM中觀察到大量的位錯滑移線相互應證。在Al4N-AR中，在整個表面上均勻地形成細小的AlLi顆粒，即成功地實現了均勻的鋰化。

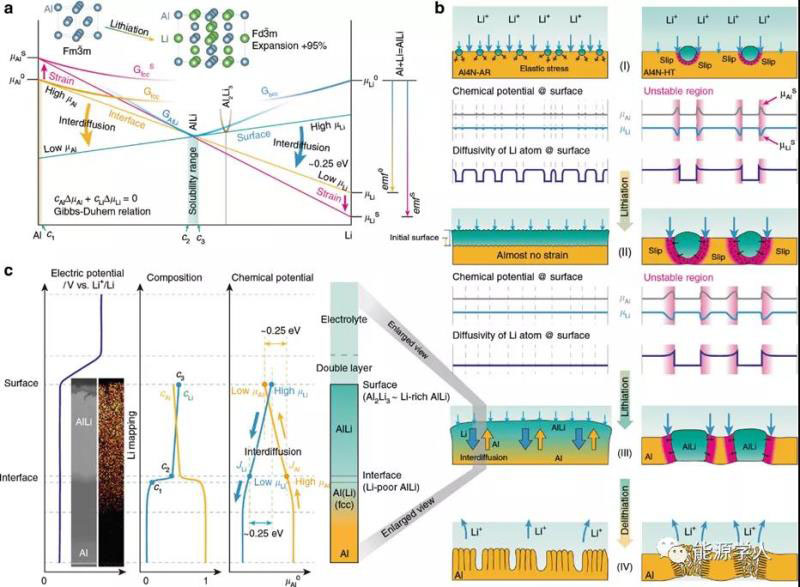

圖3：a) Al-Li二元體系中的吉布斯自由能曲線。b) 機械硬化和軟鋁箔的鋰化過程的示意圖。c) Li和Al的電勢，組成和化學勢的梯度的示意圖
為了形成能夠克服巨大體積應變的單向AlLi，在鋰化過程中，基體組分的鋁元素必須從內部移向表面。否則，鋰化合物將不可避免地的形成并引起體積應變。這里，基于熱力學，彈性和原子擴散的觀點，作者考慮了可以驅動這種單向AlLi形成的原因。圖3a示意性地顯示了Al-Li二元系統中的吉布斯自由能曲線，其中基于熱力學數據庫半定量繪制了自由能曲線。根據Al-Li相圖，鋰插入鋁基體經歷fcc-Al/AlLi相的兩相反應，其中fcc鋁固溶體和AlLi相中的每個化學勢在平衡狀態下必須相等。如圖3a中的黃線所示，AlLi相與純Li相之間Li的化學勢差決定了鋰化反應的電動勢。如圖3b（右）所示，這些熱力學和動力學效應具有協同作用，并且形成的AlLi很容易到達背面，這會導致電極脫鋰時破裂和粉碎。相反，適當?shù)幕w硬度可以避免基體的塑性變形，即鋰化合物不能使基體變形。圖3c的插圖顯示了經過鋰化的Al4N-AR箔的橫截面的SEM圖像和相應的鋰元素圖。通過聚焦離子束（FIB）制樣并通過飛行時間二次離子質譜儀（TOF-SIMS）可以發現鋁元素從內部向表面流動，而鋰元素從表面向內部流動。這種一維互擴散機制可以避免由于鋰化引起的巨大體積應變。

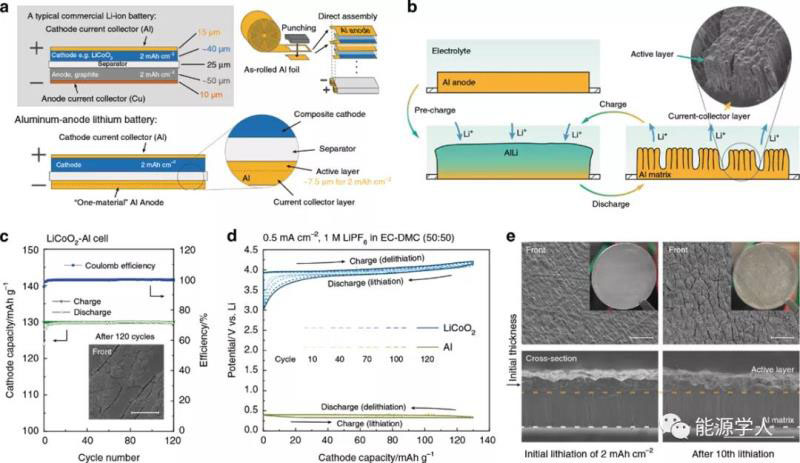

圖4：合金陽極鋰電池的實際應用
將Al4N-AR箔片作為負極組裝電池，同時與鋁集流體合二為一來保持電極結構穩定，顯著簡化了電極的結構和電池制造過程。如圖4b所示，鋁箔負極在預充電過程中被部分鋰化，在鋰脫出時形成柱狀結構并產生一些內部孔洞。圖4c，d顯示了LiCoO2-Al電在120個循環后，達到幾乎100％的庫侖效率。如圖4e所示，活性層基本上保持為整體而沒有碎裂，并且活性物質層的厚度均未觀察到明顯的差異。
【結論】
金屬箔的硬度被認為是平衡基體和鋰合金化相之間強度的關鍵參數。如果兩相的強度相當，則與Al4N-AR的情況一樣，在第一次鋰化期間可以保持良好結構穩定性。但是，如果在鋁基體中存在局部變形的區域，其中鋁的化學勢較高，則鋰原子會優先腐蝕并消除此類不穩定區域。因此，局部應變引起鋰與負極材料反應不均勻。因?yàn)锳lLi化合物可以耐受化學計量失配，因此可以在AlLi化合物中構筑成分梯度以驅動鋁向表面的擴散。此外，由于脫鋰的活性層會形成多孔結構，并具有額外的空間適應體積膨脹，從而避免了致命的極片粉化問題。
Hongyi Li, Takitaro Yamaguchi, Shingo Matsumoto, Hiroaki Hoshikawa, Toshiaki Kumagai, Norihiko L. Okamoto & Tetsu Ichitsubo, Circumventing huge volume strain inalloy anodes of lithium batteries, Nat. Commun., 2020, DOI:10.1038/s41467-020-15452-0
