【研究背景】
有機醌類化合物廣泛存在于自然界中，并在生物新陳代謝過程中扮演重要角色，如光合作用中傳遞質子和電子的質體醌，呼吸作用中傳遞能量的泛醌等。由于醌類具有可逆的氧化還原活性，因此在儲能領域中備受關注。在非質子有機溶劑中，如鋰離子電池電解液等，科研人員已經做了大量研究，發現醌類可以通過羰基官能團烯醇化實現電子轉移，然后與金屬陽離子耦合完成電化學反應。該特別的電荷存儲機理使得同一種醌可以應用于不同有機電解液電池體系中（鋰離子電池，鈉離子電池，鉀離子電池等）。大多數的醌類在水中溶解度都很小，因而更適合水系電池體系。然而，在水溶液電解液體系中，由于溶液中不僅存在質子，而且不同的金屬離子，其價態，離子半徑，水解能力等理化性質存在明顯的差異，因此研究有機醌類在不同水溶液電解液中的氧化還原反應性質對設計水系電池活性材料具有重要意義。
【工作介紹】
近日，浙江大學化學工程與生物工程學院梁成都教授等人以常見的9.10-蒽醌（AQ）為研究對象，分析AQ電極在不同電解質水溶液中的氧化還原現象，通過實驗表征和理論計算提出了兩種反應機理，并探究了AQ作為負極活性物質材料在水系鋅離子電池，鎂離子電池和鋁離子電池中電化學性能，為有機醌類材料在水系電池中應用提供了借鑒與參考。該研究工作發表在國際頂級期刊Nano Energy上。本文第一作者為課題組博士后嚴立京。
【內容表述】
AQ是一類典型的醌類化合物，大量應用于染料中間體，雙氧水制備和造紙等工業中。AQ為黃色結晶粉末，在水中溶解度很?。?0℃下為5mg L-1），可以實現兩電子轉移，理論比容量為257 mAhg-1。研究者測試了AQ電極在不同水溶液電解液的循環伏安曲線(CV)。如圖1所示，出現了非常有意思的反應現象。在1M LiCl, NaCl, KCl, CaCl2和BaCl2電解液中，AQ電極在第一圈還原過程中，產生了大量紅色物質，并脫離電極溶入電解液中，導致電極反應不可逆，但反應的還原電勢比較接近，在-0.9到-1.0V(vs. SCE)之間；而在1M HCl, AlCl3, ZnCl2和MgCl2電解液中，AQ電極反應可逆，溶液也一直保持澄清，但還原電勢各不相同，總體趨勢是溶液pH越小，還原電勢越高。以上現象表明不同的水溶液電解液對AQ的氧化還原性質有著顯著的影響。

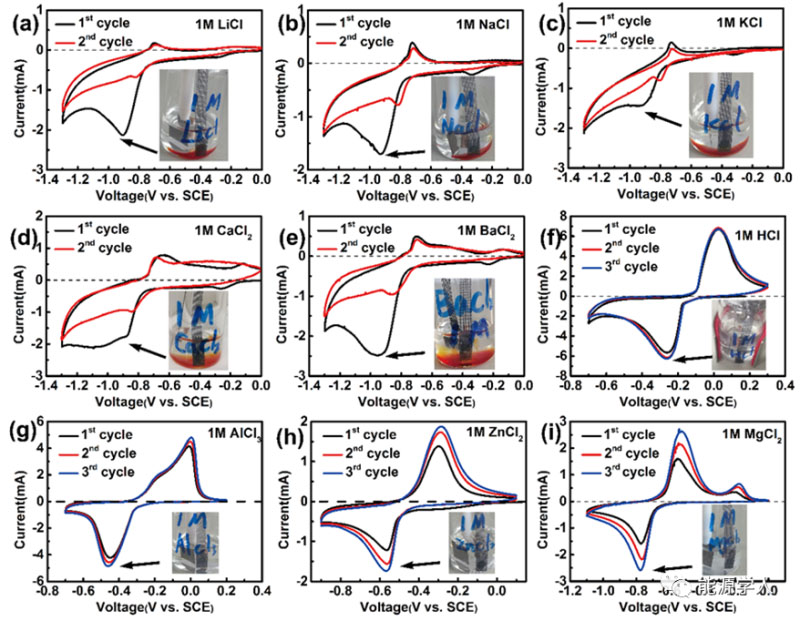

圖 1. AQ電極在不同電解液中CV曲線圖。電解液pH值: (a) 8.32, (b) 6.87, (c) 7.03, (d) 6.46,(e) 6.66, (f) 0.07, (g) 1.78, (h) 4.41, (i) 5.81。
進一步地，如圖2所示，研究者利用原位紫外可見光光譜，電子自旋共振等分析手段，并結合AQ電極在非質子有機溶劑DMF中，強堿KOH溶液中的還原過程也產生了紅色物質，確認了上述紅色物質為帶有自由基的[AQ-Mn+]?(n-1)+，M為L(zhǎng)i, Na, K, Ca, Ba。在非質子有機溶劑中，AQ經歷了兩步單電子反應，AQ得到第一個電子形成[AQ]?-，并與金屬離子耦合形成[AQ-Mn+]?(n-1)+，而之后自由基繼續得到一個電子，耦合另外一個金屬離子完成反應。而之所以在中性和堿性溶液中只觀察到一個還原峰，是因?yàn)榈诙竭€原電勢低于析氫電位。反應機理見圖4。

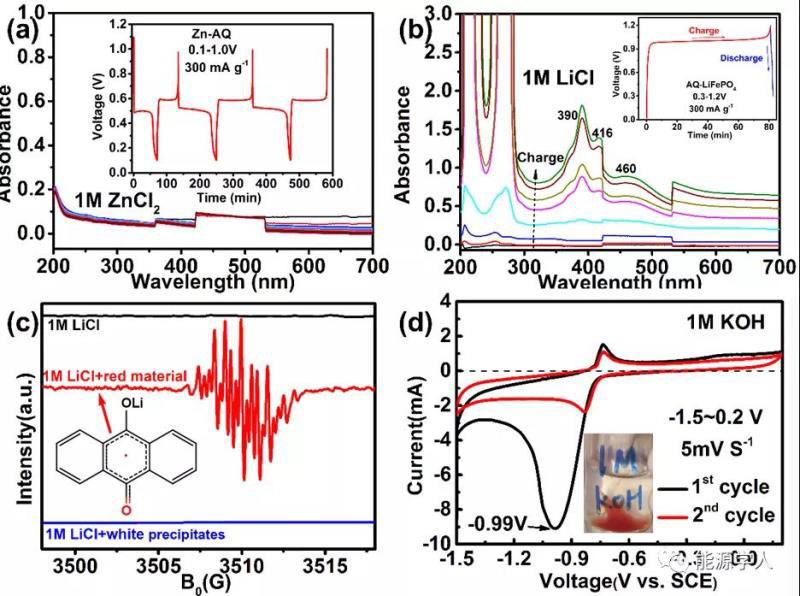

圖2. (a) Zn-AQ電池，(b) AQ-LiFePO4電池的原位紫外可見光光譜，(c)紅色物質的電子自旋共振譜，(d) AQ電極在1MKOH溶液中的CV曲線。
那為什么在1M HCl，AlCl3，ZnCl2和MgCl2電解液中沒出現紅色物質呢？圖1f中AQ電極在1M HCl中的CV曲線表明了AQ經歷了單步雙電子反應生成蒽二酚(AQ-H2), 如反應方程式1所示。而根據Nernst方程2，該反應的熱力學平衡電位與質子濃度密切相關，質子濃度越高，電位越正。這與AQ電極在1M AlCl3，ZnCl2和MgCl2電解液中觀察到的還原電勢趨勢一致，加上他們之間的還原峰型相似，因此我們推斷質子在還原過程中參與了反應，決定了還原電勢的大小。

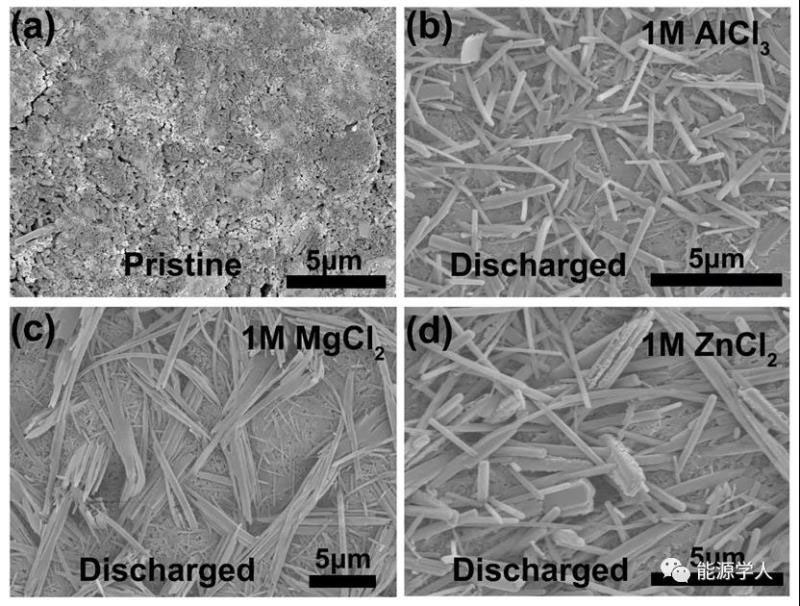

圖3. AQ電極 (a) 在循環前, (b,c, d) 第一次還原后電極表面形貌。
進一步地，研究者利用掃描電子顯微鏡觀察了AQ電極循環前，第一次還原后的電極形貌，如圖3所示。相比于循環前平整的電極表面，在不同電解液中經過第一次還原之后的電極表面出現了很多棒狀物質，這表明了有物質在電極表面成核和生長。結合還原電勢的推斷，研究者提出了質子輔助金屬離子置換反應機理，AQ獲得兩電子與質子耦合生成AQ-H2，而AQ-H2在水中溶解度要高于AQ，因此有部分AQ-H2從電極內部溶出到電極表面，與金屬離子發生置換生成AQ-M，M為Al, Zn, Mg。AQ-M在電極表面成核和生長為棒狀新相。反應機理如圖4所示。
研究者還進一步用理論計算來解釋機理的產生。AQ是單斜晶體，空間點群為P 21/c，分子間通過范德華力堆疊形成晶體結構。在1M LiCl,NaCl, KCl, CaCl2, BaCl2電解液中，研究者計算了[AQ-Mn+]?(n-1)+的單電子自旋密度分布，發現單電子主要分布在整個AQ分子上，使得[AQ-Mn+]?(n-1)+保持相對穩定。但是由于自由基分子間存在庫倫排斥力，因此[AQ-Mn+]?(n-1)+從晶體結構中脫離進入電解液形成紅色類似離子液體物質；而在1M AlCl3, ZnCl2,MgCl2電解液中，研究者計算了金屬陽離子Mn+與[AQ]2-陰離子之間的結合能，結果顯示H+的結合能為433.4 kcal mol-1,而 Al3+, Zn2+ 和 Mg2+ 則分別為1085.7, 623.3 和 536.4 kcal mol-1, 因此金屬離子與AQ-H2之間的置換從理論上也是可行的。

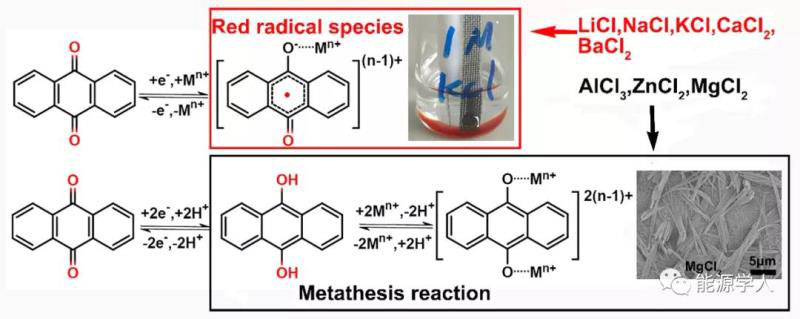

圖4. AQ電極在不同水溶液電解液中的兩種反應機理。
最后，研究者還研究了AQ作為負極活性物質在水系鋁離子，鎂離子和鋅離子電池中的電化學性能。如圖5所示，AQ在1 M Al2(SO4)3中循環穩定性最佳，在800 mA g-1電流密度下，循環500圈容量保持率有94.5%。這可能是由于Al3+與[AQ]2-之間的強結合能，同時一個Al3+就像粘結劑一般將3個AQ分子連接在一起，提高了電池循環性能。AQ的氧化還原電勢低，但又高于析氫電位，因此是為數不多的可以作為負極材料的有機醌類。鑒于AQ負極在鋁離子電解液中的良好循環穩定性，研究者表示，尋找合適的正極材料以組裝成水系鋁離子全電池的工作正在進行中。綜上所述，該工作為探索設計有機醌類材料作為水系電池活性材料提供了新的借鑒和思路。
圖5. AQ負極在水系鋅離子，鎂離子和鋁離子電池中的電化學性能。
Lijing Yan, Chenxuan Zhao, Ying Sha, Zeheng Li, Tiefeng Liu, Min Ling, Shaodong Zhou, Chengdu Liang. Electrochemical Redox Behavior of Organic Quinone Compounds in Aqueous Metal Ion Electrolytes. Nano Energy, 2020, DOI: 10.1016/j.nanoen.2020.104766
