【研究背景】
鋰金屬憑借其極高的比容量（3860 mAh g-1）以及最低的氧化還原電位（-3.04 V vs 標準氫電極）被認為是高比能二次電池負極的終極選擇。但鋰本身也存在著庫倫效率低、枝晶生長等問題。為了將金屬鋰作為負極材料應用，研究者們提出了許多有效的改性策略。但這些策略往往是基于厚鋰片（＞200μm）展開的，使用過量鋰源可能會掩蓋全電池中負極的問題，同時也會極大降低電池的能量密度。采用無鋰負極（負極不含鋰源及活性物質）的電池結構，有利于更清晰的認識改性策略的有效性，同時也有助于提升全電池能量密度。
【工作介紹】
近日，華中科技大學黃云輝教授、李真教授課題組報道了一種采用商業化Au箔修飾的Cu集流體并應用于無鋰負極鋰硫全電池的工作。Cu箔表面修飾的微量Au（0.168 mg cm-2）在循環過程中能實現“Au-LixAu合金-固溶體”的可逆轉變，親鋰性的LixAu合金和固溶體在電池充電過程有效地降低了鋰的形核過電位，從而實現鋰的均勻沉積。組裝的Li2S||Au/Cu無鋰負極全電池（N/P比為1），在4 mg cm-2（基于Li2S，下同）的載量下，首周庫倫效率達到69%并實現了150圈的穩定循環，在11.7 mg cm-2的載量下實現了高達626 Wh kg-1的能量密度。該文章發表在Energy Storage Materials上。博士生陳杰為本文第一作者。
【內容表述】
與傳統的基于插入反應的正極相比，Li2S正極具有更高的比容量（1166 mAh g-1），被認為是下一代二次電池的理想正極材料之一。圖1展示了不同負極與Li2S正極搭配的全電池示意圖及其理論能量密度的對比。其中，Li2S基的無鋰負極全電池在理論質量能量密度以及體積能量密度上均具有較大的優勢。本文即基于此全電池體系開展研究。

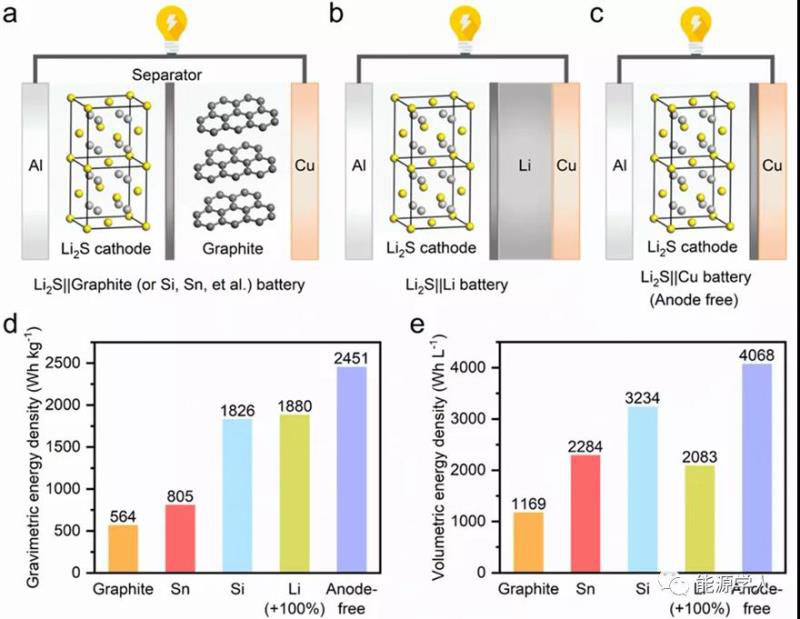

圖1.（a-c）Li2S||石墨 (或者 Si, Sn, 等)，Li2S||Li，Li2S||Cu（無鋰負極）全電池示意圖；（d-e）Li2S||石墨、Li2S||Sn、Li2S||Si、Li2S||Li(+100%)和Li2S||無鋰負極全電池的理論質量能量密度和體積能密度。
由于Cu箔表現為疏鋰性，當鋰直接沉積在Cu箔上時，會出現較大的成核勢壘。而當鋰沉積在Au上時，Li首先會與Au發生合金化反應，生成LixAu以及固溶體，因此表現為親鋰性，并顯著降低了成核勢壘。圖2通過直觀對比實驗與電化學測量證明了這一觀點。當直徑8 mm的Li2S正極與直徑15 mm的Cu箔組裝全電池時，鋰沉積在正極對應的直徑8 mm的區域。而在Cu箔上分別修飾直徑8 mm和12 mm的Au后，鋰沉積在所有Au分布的區域，即使該區域大于正極對應的區域。由此可知，Au的存在有利于鋰沉積。進一步地，通過電化學手段，分別測量了鋰在Cu、Au/Cu基底上沉積的成核勢壘，結果表明在Cu箔上的成核過電位為36.8 mV，而在Au/Cu上的幾乎不存在成核過電位。

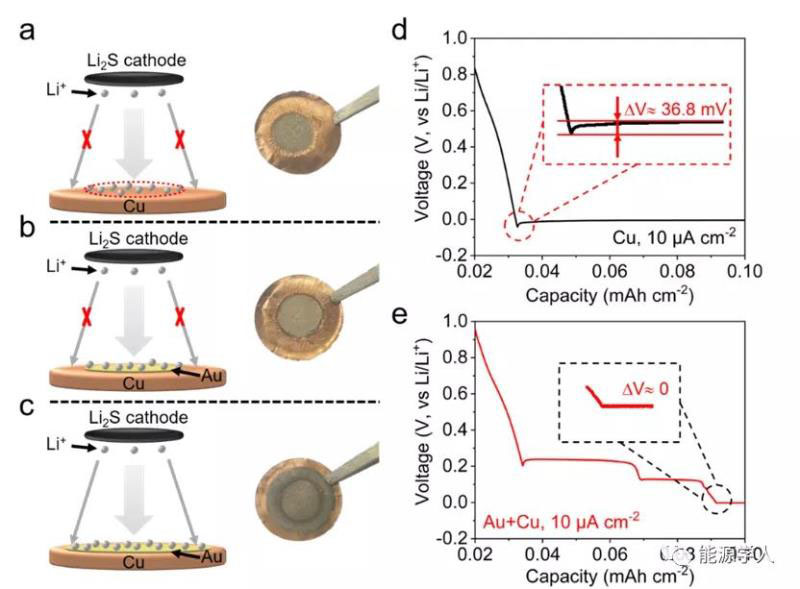

圖2.（a-c）Li2S||Cu，Li2S||8-Au/Cu和Li2S||12-Au/Cu全電池示意圖及其負極的光學照片；（d-e）Li||Cu、Li||Au/Cu電池的電壓-容量曲線。
圖3比較了全電池首圈鋰沉積與脫出后負極的形貌。當與4 mg cm-2的Li2S組裝成全電池后，首圈充電至3.8 V，最多會有大約4.6 mAh cm-2的鋰沉積在Cu、Cu/Au上。從SEM圖像上看出，沉積在Cu/Au上的鋰表面更致密，厚度更薄。首圈放電后，鋰會脫出返回正極，但由于SEI的形成、與電解液的副反應以及死鋰的產生等因素，會有一部分鋰失去活性留在負極。從殘余層的厚度簡單計算，發現Cu上殘余成分達到了44%，而Au/Cu上殘余成分僅占比29%。由此表明，采用Au/Cu負極能有效改善鋰沉積形貌并提升首圈庫倫效率。

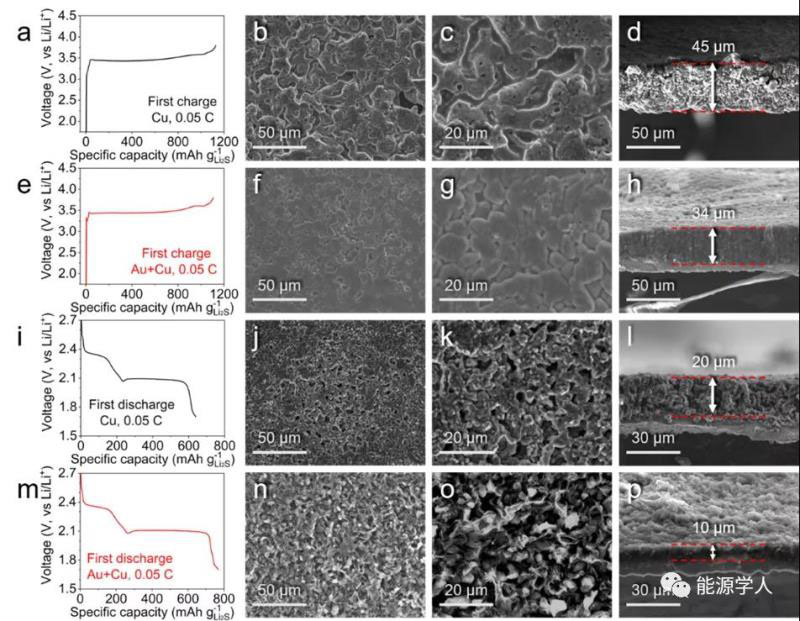

圖3. Li2S||Cu和Li2S||Au/Cu全電池的首圈充放電曲線及其負極的SEM圖像。
為了更好的理解Au對鋰沉積的作用，對首次充電沉積的鋰進行了飛行時間-二次離子質譜分析。從結果來看，Au不存在于表面SEI中，而是均勻分布在沉積的Li中。由此推測，在鋰沉積過程中，Au轉變?yōu)長ixAu合金及固溶體，通過降低成核過電位實現鋰的均勻沉積，而鋰脫出過程中，逆向的過程會發生，但Au始終存在于SEI之下，不會進入電解液被消耗掉，因此能持續可逆的發揮作用。

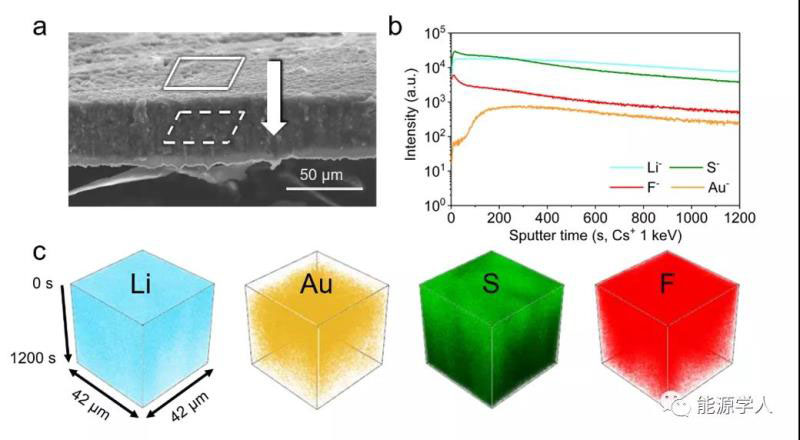

圖4.（a）首圈充電鋰沉積的截面SEM圖像；（b）Li-、S-、F-、Au-粒子的飛行時間-二次離子質譜的深度曲線；（c）相應粒子的三維圖像。
圖5對Li2S||Au/Cu全電池的電化學性能進行了測量。無鋰負極全電池除了首圈之外表現出了與傳統Li-S電池相同的充放電平臺。證明了無鋰負極在首圈循環后即可與普通金屬鋰電池一樣循環。Li2S||Au/Cu全電池在4 mg cm-2的載量下穩定循環150圈后，放電比容量為409 mAh g-1，容量保持率為53%；而Li2S||Cu全電池循環150圈后放電比容量僅254 mAh g-1，容量保持率為40%。

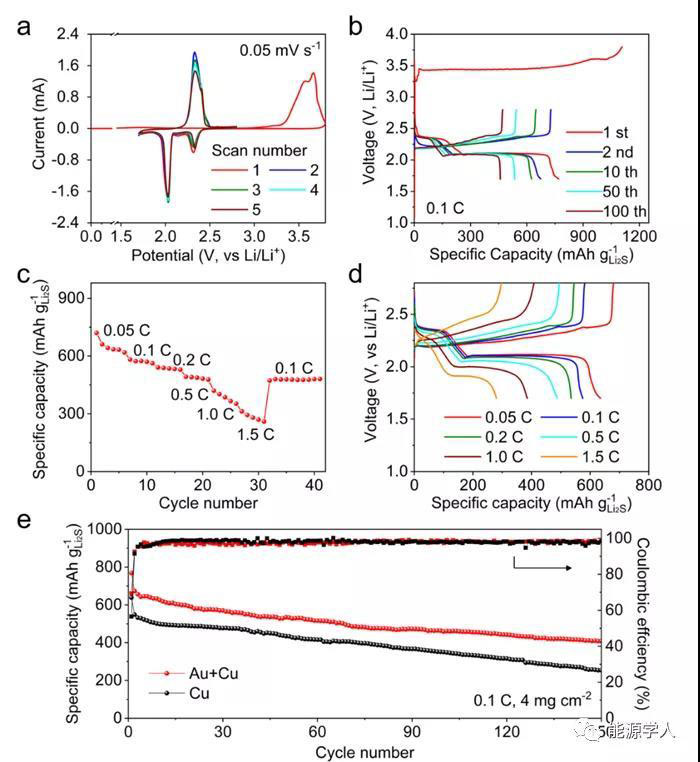

圖5.（a-d）Li2S||Au/Cu全電池的CV曲線、倍率性能及其相應的充放電曲線；（e）Li2S||Au/Cu全電池和Li2S||Cu全電池長循環性能對比。
圖6進一步驗證了Li2S||Au/Cu全電池的應用潛力。分別測試了載量達到5.2,7.6, 8.9, 11.0 mg cm-2情況下的循環性能。另外，載量進一步達到11.7mg cm-2且控制電解液的含量為5.3 μL mg-1 的循環性能也進行了測試。在此條件下，電池的能量密度達到了626Wh kg-1（考慮電極中含有的所有物質）。

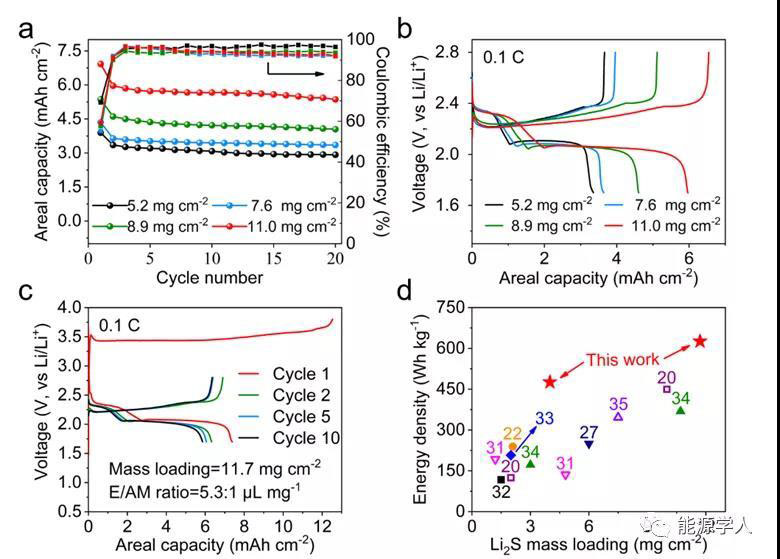

圖6.（a-b）Li2S||Au/Cu全電池的高載量循環性能及其充放電曲線；（c）Li2S||Au/Cu全電池在高載量，低電解液用量下的充放電曲線；（d）本工作與其他文獻報道的能量密度對比。
【總結】
綜上所述，本文成功設計了一種簡單的Au改性的Cu集流體，并將該集流體在Li2S基無鋰負極全電池中進行應用。通過“Au-LixAu合金-固溶體”的可逆轉變，成功降低了鋰的成核過電位，實現了鋰的均勻沉積。組裝的Li2S基全電池表現出了良好的循環性能，且在高載量下達到了626 Wh kg-1的高能量密度。這種設計可能會在開發下一代高能量密度和安全電池方面發揮重要作用。
Jie Chen, Jingwei Xiang, Xin Chen, Lixia Yuan, Zhen Li*, Yunhui Huang*, Li2S-Based Anode-Free Full Batteries with Modified Cu Current Collector. Energy Storage Mater., 2020. DOI:10.1016/j.ensm.2020.05.009
