摘 要 生物質硬炭材料由于具有大層間距、可控的孔隙和缺陷結構，非常適合應用于動力鋰離子電池（LIB）的負極材料。本文以生物質菱角殼為前驅體，通過水熱除雜和高溫炭化法制備出高純度的菱角殼基硬炭負極材料（HT-x）。該方法更加安全環保，而且節省材料的制備時間。采用掃描電子顯微鏡（SEM）、X射線衍射儀（XRD）、拉曼光譜（Raman）、透射電子顯微鏡（TEM）等表征其形貌、微晶結構及微結構，并采用恒電流充放電、循環伏安技術研究了其電化學儲鋰性能。結果表明：水熱除雜具有較好的效果，同時碳化溫度對材料的微觀結構和儲鋰性能影響較大。樣品HT-1100具有大的層間距（d002=0.39 nm）和適中的比表面積（76.82 m2/g），在0.1 C（1 C=250 mA/g）電流密度下，可逆放電比容量最高可達405.6 mA·h/g，首次庫侖效率為57.32 %；并具有良好的倍率性能，在4C電流密度下比容量仍可以達到167.6 mA·h/g；在0.4 C電流密度下循環300圈后容量保持在382.5 mA·h/g，顯示出非常優異的循環性能。菱角殼基生物質硬炭材料用于鋰離子電池負極材料研究，為實現菱角殼生物質變“廢”為寶，最終實現綠色和高效資源化利用提供了實驗支持。
關鍵詞： 菱角殼；水熱法；硬炭；鋰離子電池；負極
鋰離子電池（LIBs）自從20世紀90年代被商業化以來，已被廣泛應用于便攜式電子設備、電動汽車和電網儲能等領域。伴隨鋰離子電池在電動汽車和分布式儲能電網等領域的大規模應用的推進，具有低成本的高容量、超快充和高安全性的鋰離子電池越來越受到重視。因此，人們基于改善現有和新的電極材料體系，綜合考慮其電化學特性（比容量、功率、循環穩定性等）以及成本和環境影響，碳材料成為目前研究和應用最廣泛的鋰離子電池負極材料之一。
為了實現材料的可持續性，人們越來越集中于開發炭基負極材料，特別是通過熱處理生物質或工業廢料技術而獲得非晶態碳或石墨化炭，并將其用于鋰離子電池或鈉離子電池的負極材料。截止目前，生物質炭的前驅體選擇非常廣泛且豐富，例如蘑菇、蘋果、咖啡殼、稻草、松果殼、香蕉皮、茶葉、椰子殼、花生殼、柚子皮、棉花、馬鈴薯淀粉和紅薯等。但是大多數生物質炭材料的制備方法均采用直接炭化法，并且在除去雜質過程中會用到大量酸，產生不可避免的環境污染等問題。本課題組的閆磊等發現：生物質的水熱處理可以有效去除原料中的雜質，并避免酸洗過程中所衍生的環境污染等問題，是一種高效綠色的除雜技術。
本文以生物質廢料菱角殼作為原料，采用水熱法去除菱角殼中的雜質，在不同溫度下炭化制備了菱角殼基硬炭材料，并進一步研究了炭化溫度對其結構與儲鋰性能的影響。
1 實驗部分
1.1 水熱-炭化法制備的菱角殼基硬炭
菱角殼（市售）進行粉碎后，過300目標準篩，稱篩下的菱角粉末和適量的去離子水混合后放入聚四氟乙烯內襯中，并將反應釜放入均相反應器中，升溫至250 ℃，水熱時間為12 h。產物經抽濾、洗滌、干燥后，得到水熱產物（灰分含量小于0.1%）。取上述水熱產物置于剛玉舟中，在N2保護下以5 ℃/min升溫至炭化溫度，恒溫3 h后自然降溫；目標炭化溫度分別為900 ℃、1100 ℃、1300 ℃、1500 ℃。根據炭化溫度將上述最終產物命名為HT-x（HT為水熱-炭化法制備的菱角殼基硬炭，x為炭化溫度）。
1.2 材料結構分析與表征
使用場發射掃描電子顯微鏡（SEM，Hitachi S4800型）和高倍透射電子顯微鏡（TEM，F(xiàn)EI-Tecnai G2 F30型）觀察菱角殼基硬炭的表面形貌和微晶結構；采用德國BRUKER公司的D8 ADVANCE型X射線衍射儀對樣品進行晶體結構分析；采用日本Horiba公司的XploRA PLUS型號的激光共焦掃描成像拉曼光譜儀對樣品進行缺陷程度分析，激光波長為532 nm；采用美國康塔公司Autosorb-iQ-C型號的全自動物理化學吸附儀進行低溫氮氣吸脫附測試，比表面積由BET（Brunauer-Emmett-Teller）模型計算得到。
1.3 電極和紐扣電池制作與測試
將菱角殼基硬炭、導電炭黑（GVXC72）、羧甲基纖維素鈉（CMC-Na）和丁苯膠乳（SBR）以85∶10∶3∶2的質量比混合均勻后涂布在銅箔上，經80 ℃烘干后沖出直徑為13 mm的圓形電極（涂覆量約為2 mg/cm）。金屬鋰作對電極和參比電極，采用聚丙烯（PP）隔膜和1.2 mol/L的LiPF6（EC/DMC/EMC體積比為1∶1∶1）為電解液，在氬氣手套箱（H2O<1 μg/g，O2<1 mL/L）中組裝成CR-2430型紐扣電池。
在武漢金諾電子有限公司的電池測試儀（LAND CT2001A）上進行恒流充放電測試，測試電壓范圍為0～3 V。在不同的電流密度下進行恒流充放電測試可以得到電池的倍率性能，選取的電流密度：0.1 C、0.2 C、0.4 C、1 C、2 C、3 C、4 C，其中1 C=250 mA/g。以0.4 C電流密度對鋰/鈉離子電池進行循環測試來評價硬炭材料的長循環性能。采用CHI660E電化學工作站進行循環伏安測試，掃描電壓范圍設置為0～3 V，掃描速度為0.1 mV/s。
2 結果與討論
2.1 SEM分析
圖1為菱角殼基硬炭的SEM照片。由圖1可以看出，炭化后的菱角殼為塊狀結構，形貌不規則，粒徑分布較寬，平均粒徑約為2～8 μm，表面粗糙，結構致密。在熱處理及炭化過程中，HT-x樣品的收率隨著炭化溫度的升高而降低，HT-900樣品的炭化收率為31.92%，HT-1500的炭化收率為27.78%。HT-x樣品表面比較致密，在后續電化學性能測試中有利于形成穩定的SEI膜，便于電子傳輸，從而提高電化學性能。
圖1炭化菱角殼基硬炭的SEM照片：(a) HT-900；(b) HT-1100；(c) HT-1300；(d) HT-1500
2.2 XRD 與 Raman 分析
圖2菱角殼基硬炭的XRD與Raman譜圖。由圖2(a)可知，HT-x樣品分別在23°和43°出現較寬的（002）和（10）衍射峰，說明HT-x具有無序結構。根據（002）衍射峰和（10）衍射峰的位置、布拉格方程和謝樂公式，計算出石墨微晶的結構參數d002、La、Lc、N值，如表1所示。隨著炭化溫度的升高，（002）衍射峰逐漸逐漸尖銳并向又偏移，樣品的d002值由0.40 nm減小至0.37 nm，但均大于石墨的層間距（0.335 nm），La和Lc明顯增大，N值也逐漸增大（從3.88 增加至6.01），表明較高溫度炭化的樣品，石墨化程度也高。由圖2(b)所示，拉曼光譜在1350 cm-1（D峰）和1580 cm-1（G峰）處出現兩個特征峰，說明HT-x具有無定形炭結構。IG/ID值由0.34 nm增大至0.57 nm，且特征峰隨炭化溫度升高逐漸尖銳，表明HT-x樣品的石墨化程度隨溫度升高而升高，與XRD和TEM的討論結果一致。

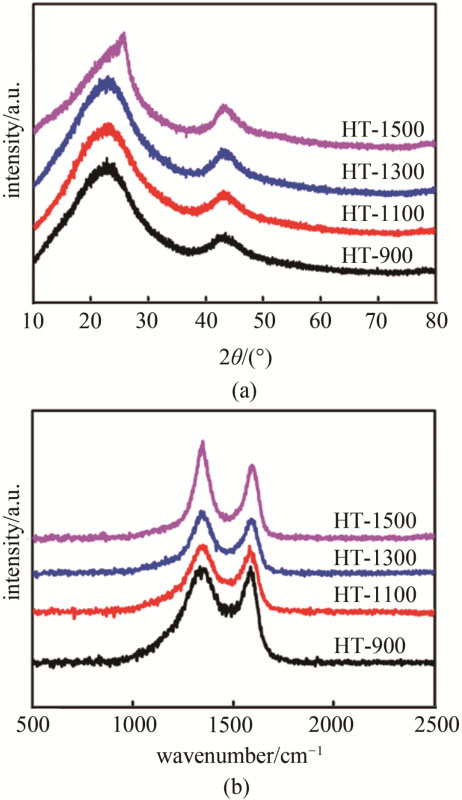

圖2 菱角殼基硬炭的 XRD圖和 拉曼光譜圖

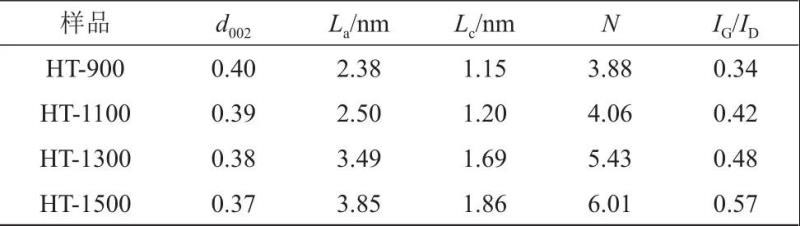

表1 菱角殼基硬炭的結構參數
2.3 TEM分析
圖3為菱角殼基硬炭樣品的TEM和SAED圖。由圖3(a)可知，HT-x樣品為典型的無定形炭結構，無序區域中包含由平行排列的石墨片層形成的石墨微晶，由TEM圖可以觀察到HT-900樣品的無序度最高，石墨微晶結構不明顯；隨著炭化溫度的升高，石墨微晶的含量逐漸升高，石墨微晶的長度和厚度也逐漸增加，如圖3(c)、(d) HT-1300和HT-1500兩個樣品具有明顯的短程有序石墨微晶結構，表明炭化溫度的升高使樣品局部有序結構增加。由圖3中SAED衍射圖可見，衍射環的銳度逐漸增大，進一步說明了較高炭化溫度下石墨化程度較高，這與TEM分析結果一致。
圖3 菱角殼基硬炭的TEM和SAED照片 HT-900； (b) HT-1100； (c) HT-1300和 HT-1500
2.4 多孔結構分析

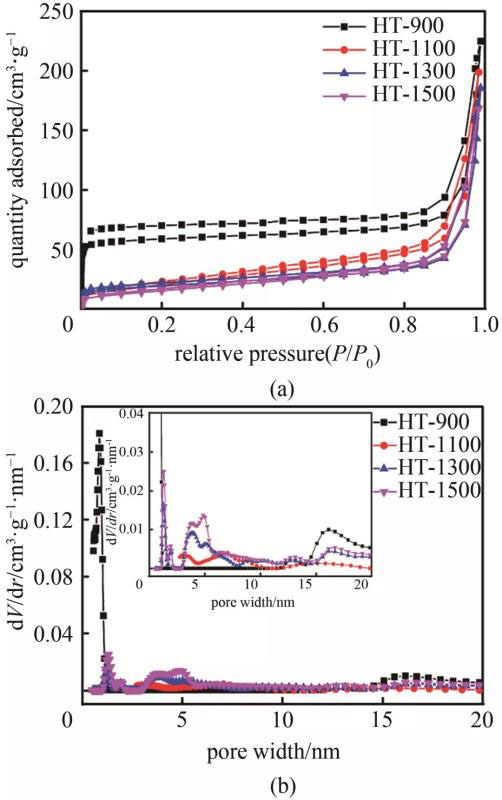

由圖4可知，HT-x樣品的N2吸脫附曲線為IV型，首先在低壓區就有一定吸附，相對壓力接近1.0時，吸附量迅速增加，脫附曲線和吸附曲線形成遲滯回線，表明樣品中包含介孔和大孔結構。在相同壓力下，HT-900的N2吸脫附量高于其他三個樣品，且從孔徑分布圖可以看出其孔徑主要分布在0.8～1.2 nm，說明HT-900的比表面積相對較大，且包含了較多的微孔結構。由4(a)中的N2吸脫附測試曲線計算可以得到HT-900、HT-1100、HT-1300、HT-1500樣品的比表面積分別為300.94 m2/g、76.82 m2/g、68.29 m2/g、56.71 m2/g。由4(b)孔徑分布圖可以看出，HT-x樣品具有連續的孔分布，包含微孔、介孔和大孔，這樣的孔結構有利于鋰離子的儲存和擴散。表2列出了HT-x的元素含量，隨著炭化溫度的升高，碳元素含量逐漸增加，而氧、氮、氫含量逐漸降低，表明隨炭化溫度升高，石墨微晶結構中的官能團和缺陷進一步減少，有序度增加。
圖4 菱角殼基硬炭的 N2吸脫附曲線和孔徑分布

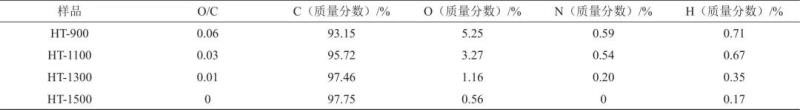

表2 菱角殼基硬炭的元素分析
2.5 循環伏安圖（CV）分析

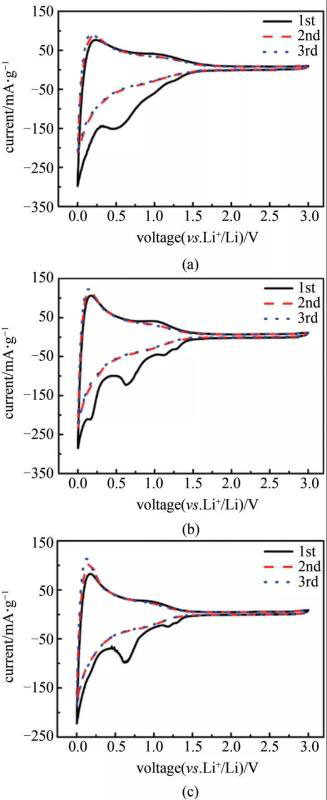

圖5為菱角殼基硬炭電極在0.1 mV/s掃速下的CV曲線。首次循環過程中，0～1.25 V范圍內出現的還原峰對應SEI膜的生成。0 V左右的氧化峰的電壓大于還原峰的電壓，這是由于鋰離子儲存在硬炭材料中的微孔中時，會在單層碳兩邊和納米微孔周圍發生吸脫附，近似為金屬態。第2圈的CV曲線與第3圈基本重合，說明容量衰減主要在首次循環過程中，后續循環過程容量基本不發生衰減。

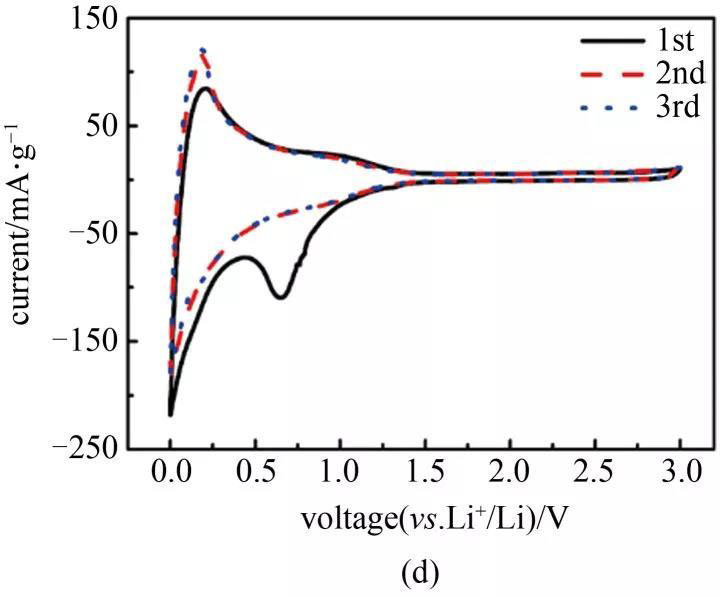

圖5 菱角殼基硬炭電極的 CV曲線 (a) HT-900；(b) HT-1100； (c) HT-1300；(d) HT-1500
2.6 恒流充放電測試
圖6所示為HT-x電極在0.1 C電流密度下鋰離子電池恒流充放電曲線，充放電數據列于表3中。首次放電曲線在較高電位下出現的平臺對應SEI膜的生成，隨著炭化溫度的升高，平臺的長度變短，表明高溫炭化條件下生成的SEI膜消耗的不可逆容量較少，首次庫侖效率提高。由表3中可以看出，HT-x電極的首次庫侖效率由52.81%增加至66.85%。首次充放電過程中（0.1 C），HT-900、HT-1100、HT-1300、HT-1500電極的可逆放電比容量分別為388 mA·h/g、405.6 mA·h/g、237.3 mA·h/g、210.1 mA·h/g，不可逆容量隨著炭化溫度的升高而降低，說明與炭化溫度較高時，缺陷和雜原子含量的降低及石墨微晶層間距的減小有關。與首次充放電數據相比，第二次充放電時，不可逆容量明顯減小，庫倫效率增加，表明SEI膜的生成主要發生在首次充放電中，后續循環過程中電極具有高度可逆性。

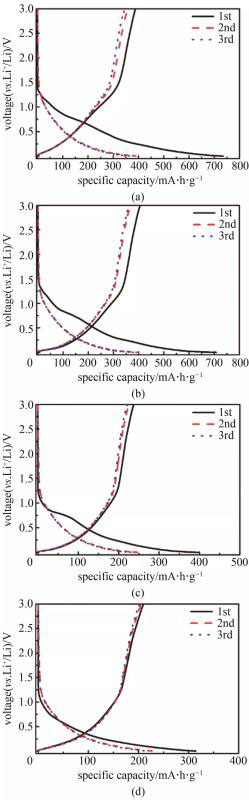

圖6 菱角殼基硬炭電極在0.1 C電流密度的充放電曲線：(a) HT-900； (b) HT-1100； (c) HT-1300； (d) HT-1500

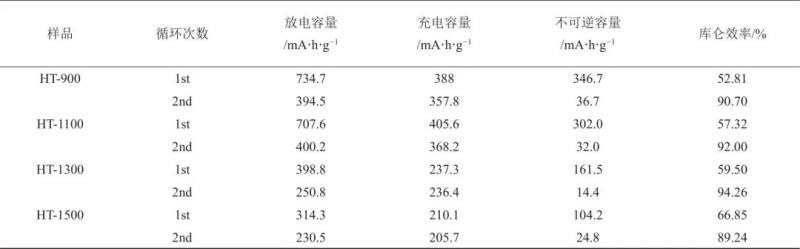

表3 菱角殼基硬炭電極在0.1 C電流密度下的充放電數據
2.7 倍率性能和循環性能測試
圖7(a)為菱角殼基硬炭電極的倍率性能圖。HT-900、HT-1100、HT-1300、HT-1500電極在0.2 C電流密度下的可逆比容量分別為284.9 mA·h/g、294.6 mA·h/g、211.2 mA·h/g、176.5 mA·h/g，當電流密度為4C時，可逆比容量能保持在159.9 mA·h/g、167.6 mA·h/g、131.2 mA·h/g、110.4 mA·h/g，容量保持率在56.12%、56.89%、62.12%、62.55%。大電流密度下，HT-900和HT-1100可逆比容量衰減較快，而HT-1300和HT-1500可逆比容量衰減的相對較少。當電流密度恢復到0.2 C時，HT-900、HT-1100、HT-1300、HT-1500的可逆比容量分別為278.1 mA·h/g、285.9 mA·h/g、206.8 mA·h/g、173.4 mA·h/g，容量保持率分別為97.61%、97.05%、97.92%、98.24%。由圖7(b)可知，HT-x電極在0.4 C電流密度循環300次時，可逆比容量隨循環次數增加先增大之后趨于穩定，容量的增加可能來源于鈉離子的嵌入和脫出對電極材料的活化，其中HT-900和HT-1100可逆比容量相近，且均高于其他兩個樣品。

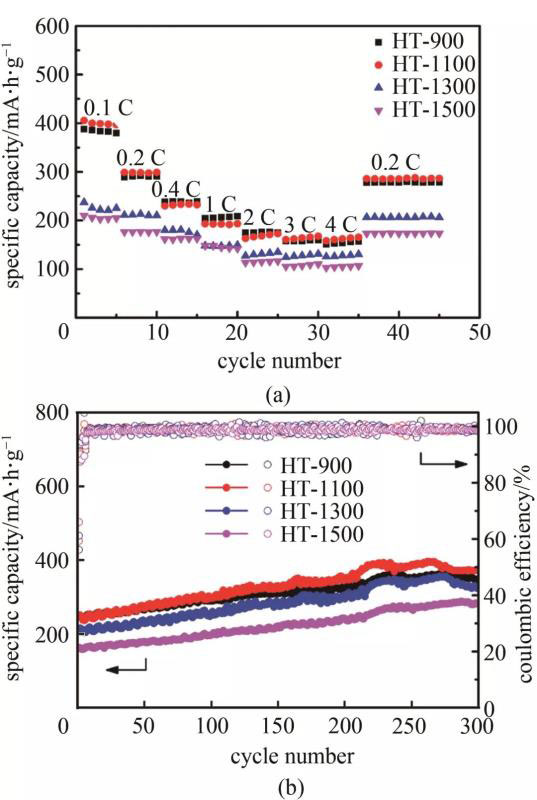

圖7 菱角殼基硬炭電極的倍率性能和長循環性能
3 結 論
本文以菱角殼為前驅體，首先通過水熱法去除雜質，然后在不同溫度下炭化成功制備出菱角殼基硬炭，組裝鋰離子電池研究樣品的結構與電化學性能之間的關系。通過分析和總結，得出的結論如下。
（1）水熱炭化法得到的菱角殼基硬炭為表面有許多小球的塊狀結構，隨著炭化溫度的升高，樣品的石墨化程度增加，比表面積逐漸減小，樣品的層間距由0.40 nm減少至0.37 nm，比表面積由300.94 m2/g減小至56.71 m2/g。
（2）在鋰離子電池中，HT-1100電極以0.1 C電流密度充放電的可逆比容量為405.6 mA·h/g，首次庫侖效率為57.32%，并且具有優異的循環性能。
（3）廉價的菱角殼經過簡單的水熱法除雜后直接碳化樣品，表現具有優異的電化學性能，是一種有潛力應用于鋰離子電池負極材料的硬炭負極材料。
