【研究背景】
鋰離子電池作為一種重要的儲能器件已被廣泛應用于各種便攜式電子設備、智能穿戴設備、電動汽車以及大型電網儲能等領域。由于鋰離子電池的普及和成功應用，2019年諾貝爾化學獎?lì)C給了John B. Goodenough教授、M. Stanley Whittingham教授和Akira Yoshino教授，以表彰他們?cè)阡囯x子電池發展方面所作出的杰出貢獻。隨著人們?nèi)找嫣岣叩纳钏胶凸I(yè)技術的迅速發展，諸多領域?qū)︿囯x子電池的安全性、能量密度以及環境適用性提出了更高的要求。鋰金屬負極由于高理論容量（3860mAh/g）和低標準電極電勢（-3.04V）被譽為下一代鋰電池電極的‘圣杯’，但是目前商用的液態電解液很難匹配鋰金屬負極的高化學活性，由此引發的電池壽命短和安全性差等問題嚴重制約了鋰金屬電池的發展。
固態電解質（SSE）由于其合適的離子電導率、優異的電化學穩定性和機械穩定性被認為是匹配鋰金屬負極、構筑高能量密度電池的有力候選者。但由于固態電解質與電極之間存在著棘手的固-固界面（物理接觸、電化學穩定）問題，導致所構筑的固態電池體系在容量表達、循環穩定性以及復雜服役環境中的表現并不理想。
【工作介紹】
相較于單純的無機固態電解質和聚合物電解質體系而言，復合固態電解質在一定程度上兼顧了無機固態電解質優良的電化學穩定性、聚合物電解質的柔性和靈活的加工特性，進而使得電解質的綜合性能有了顯著的提升。近日，東華大學王宏志課題組等人構筑了一種具有雙層異質結構的復合固態電解質，其室溫下離子電導率為2×10-4S/cm，同時具有高的鋰離子遷移數（0.62）和耐氧化電位（4.92V）。由于固態基體優良的電化學穩定性和功能凝膠層對界面優異的兼容性和合理調控，基于該復合固態電解質所構筑的Li（1.91cm2）/Li對稱電池在0.25mA/cm2的電流密度下實現了超過1700小時的穩定循環，所組裝的LiCoO2（LiFeO4）/Li電池在室溫下實現了高的容量輸出和優異的循環穩定性。聚合物基體的不燃性、凝膠中的阻燃添加劑（阻燃）和無機填料的熱穩定性（隔熱）進一步賦予了復合固態電解質良好的極端溫度適用性，進而使利用該電解質所組裝的軟包電池展現出極佳的使用安全性和極端環境耐用性。該文章發表在國際著名期刊Advanced Energy Materials上。博士生孫健其為本文第一作者。
【內容表述】
為了提高聚合物電解質的離子傳導特性和整體的電化學穩定性，首先通過靜電紡絲技術和合理的煅燒制度制備了具有高長徑比的一維石榴石（Li6.75La3Zr1.75Nb0.25O12，LLZN）納米線，并將其作為填料引入至PVDF-HFP/LiTFSI體系中得到力學性能、電化學性能優良的復合固態電解質（PLSE）；其次對PSLE進行表面改性后作為基體，通過刮涂的方法將含有MOF（微米-納米復合尺度的HKUST-1）的復合凝膠層置于其表面；最后在手套箱內烘干即得雙層異質結構的復合固態電解質（PMLSE），如圖1a,b所示?；趶?fù)合正極材料（PEO/鋰鹽改性的正極）和復合凝膠層，固態電池內部的固-固界面實現了軟接觸。PVDF-HFP/LLZN納米線固態電解質基體可以很好地兼容高壓正極，復合凝膠層中的高濃度鋰鹽和MOF所具有的天然孔道促進了電解質-電極界面層（SEI）的快速穩定形成，誘導了界面處鋰離子的均勻沉積（圖1c，d）。由于兩種功能無機材料的協同效應，作為對比，PMLSE相較于PVDF-HFP/LiTFSI（SPE）聚合物電解質、PLSE以及PVDF-HFP/MOF（PMSE）兩種復合固態電解質在鋰離子傳輸效率（電導率和鋰離子遷移數）上有了明顯提升（圖1e-g）。

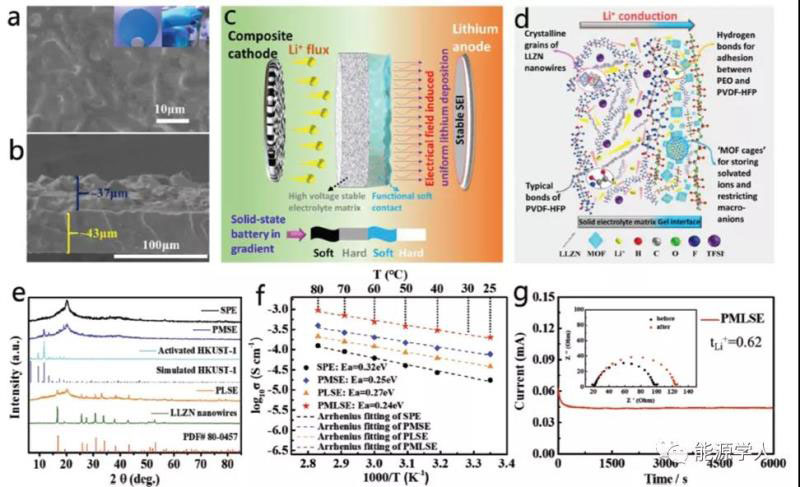

圖1. 雙層異質結構復合固態電解質的實物圖、設計原理、內部結構以及本征電化學性能
通過對比使用不同種類固態電解質所組裝的Li/Li對稱電池的循環性能，功能性無機填料的加入可以明顯地提升聚合物固態電解質的電化學穩定性。但對于長期的循環穩定性而言，由于PMSE機械性能的不足導致了Li/Li對稱電池最終還是出現了短路的現象，使用力學性能更為優異的PLSE所組裝的電池同樣也出現了過度極化的失效機制，這意味著復合凝膠層在改善PLSE的界面電化學穩定性方面有著明顯的作用。拆解觀察循環后鋰金屬的形貌可以看出使用PMLSE雙層電解質的對稱電池中的鋰金屬負極表面更為致密平整（圖2）。通過XPS分析可以得知，PMLSE電解質相較于SPE而言，更加有利于促進以LiF和有機-無機硫化物為主導成分的SEI層的形成。

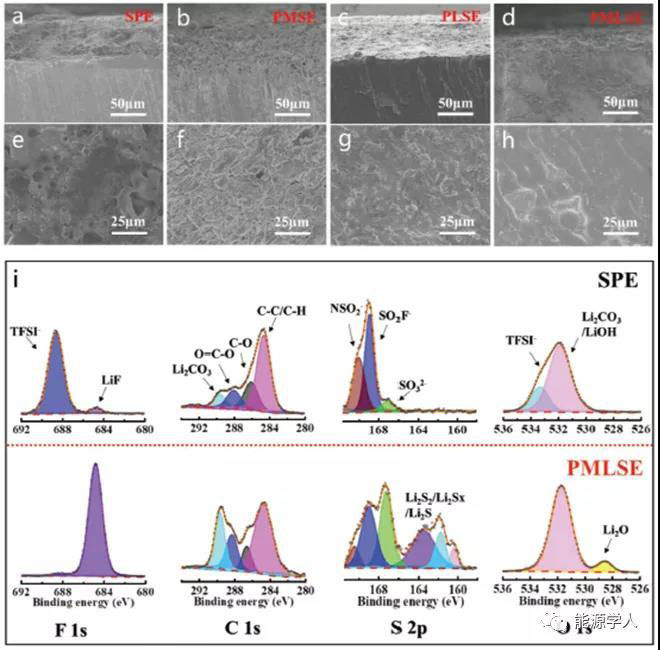

圖2. 基于不同電解質的Li/Li對稱電池循環后的鋰金屬形貌圖以及XPS成分分析
為了進一步探究PLSE的失效機制（相較于PMLSE），基于有限元分析，我們利用COMSOL對使用兩種電解質電池中的多物理場進行了模擬（圖3）。當PLSE作為固態電解質時，聚合物成分仍舊是離子傳導的主體，盡管固態電解質有很高的體離子電導率，但在界面處的固-固傳質過程仍存在巨大的勢壘，這會導致界面處極易出現離子濃差極化以及離子的不均勻沉積，由此所引發的過高的極化電壓會導致電池內部電勢失衡，最終使得電池失效。在引入含有MOF的高離子導復合凝膠層后，界面離子傳輸勢壘減小，同時MOF的孔道會調控離子束流高效的均勻沉積，實現電勢的均勻分布，而均勻分布的電勢又會進一步誘導鋰離子的均勻沉積，最終在界面處和電池內部整體實現良性的循環，保證電池的穩定循環。

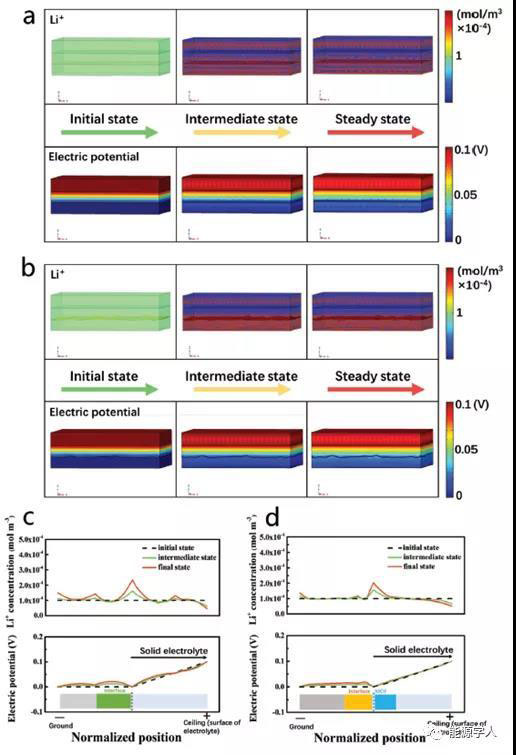

圖3. 對稱電池的COMSOL多物理場模擬
精心設計的具有雙層異質結構的復合固態電解質相較于聚合物/無機復合固態電解質更有利于在界面處實現化學-電化學的雙平衡，由此所組裝的LiCoO2（LiFeO4）/Li電池在室溫下表現出優異的倍率性能和循環穩定性（圖4）。固態電池內部各組分界面的軟接觸保證了電解質與電極之間的長期有效接觸，進而保證了軟包電池在連續彎折后仍能穩定地輸出容量（圖5a-c）。

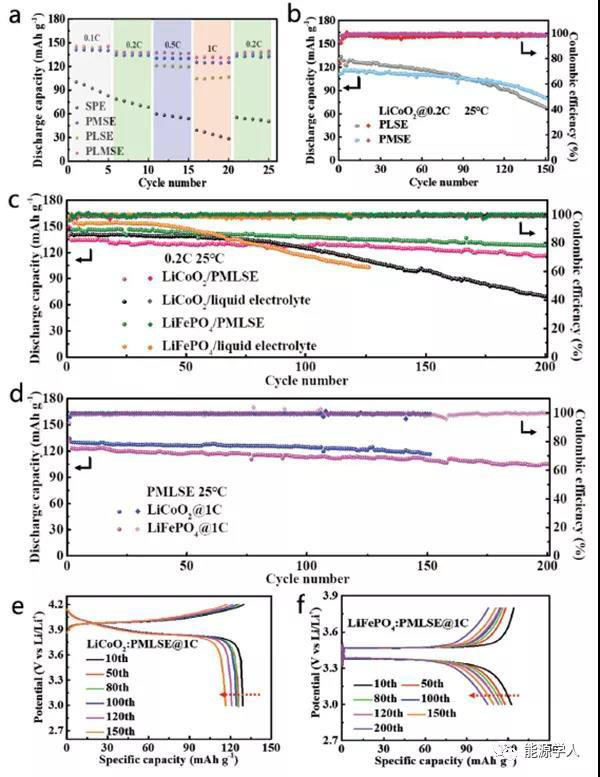

圖4. LiCoO2（LiFeO4）/PMLSE/Li電池的倍率性能和循環穩定性

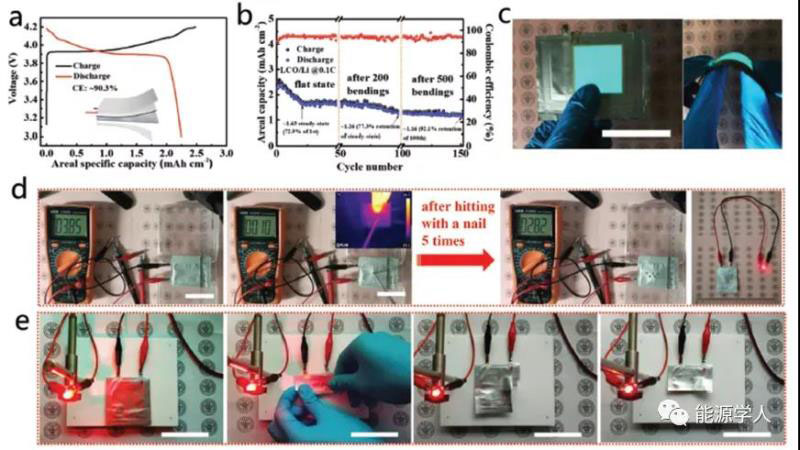

圖5. LiCoO2/PMLSE/Li軟包電池的柔性應用和安全評估
雙層異質復合固態電解質的使用極大地改善了電池的使用安全性，在經歷如釘穿、對折以及剪切等濫用性實驗后電池未發生過熱、燃燒等情況且仍能為用電器件進行供能（圖5d,e）。得益于聚合物基質的不燃性、凝膠中的阻燃添加劑以及無機材料優良的熱穩定性，使用雙層異質復合固態電解質所組裝的軟包電池展現出良好的高溫安全性、水下短路穩定性以及極端低溫（液氮）環境中的耐受性（圖6）。

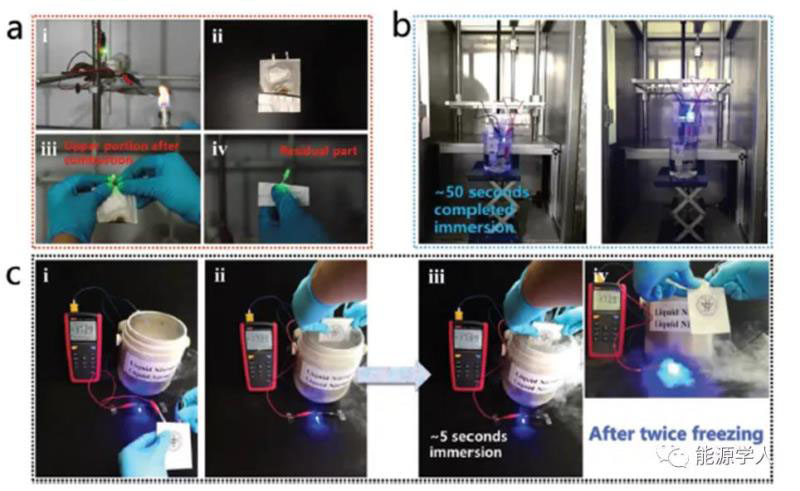

圖6.LiCoO2/PMLSE/Li軟包電池的極端環境耐用性
【結論】
在聚合物/無機復合固態電解質的基礎上，針對其固-固界面問題進一步構筑了具有雙層異質結構的復合固態電解質。該電解質整體具有較高的離子電導率（室溫）和優良的本征電化學性能，PVDF-HFP/LLZN復合固態電解質基體具有良好的力學性能和電化學穩定性，可以很好地兼容高壓正極，MOF功能復合凝膠層的引入促進了電解質/鋰金屬界面處的化學-電化學雙平衡，進而保證了電池長期的循環穩定性和綜合電化學性能的提升。此外，聚合物基體的不燃性、凝膠中的阻燃添加劑（阻燃）以及無機填料的熱穩定性（隔熱）賦予了復合固態電解質良好的極端溫度適用性，使用該電解質所組裝的軟包電池展現出極佳的使用安全性和極端環境耐用性。
Jianqi Sun, Xiangming Yao, Yaogang Li, Qinghong Zhang, Chengyi Hou, Qiuwei Shi,* and Hongzhi Wang*, Facilitating Interfacial Stability Via Bilayer Heterostructure Solid Electrolyte Toward High-energy, Safe and Adaptable Lithium Batteries, Adv. Energy Mater., 2020, DOI:10.1002/aenm.202000709
