【研究背景】
使用金屬作為負極的固態電池以其高能量密度和高安全性而受到人們的廣泛關注。固態電解質(SSEs)作為固態電池不可缺少的組成部分，具有優異的機械強度和不可燃性，對抑制枝晶生長和消除短路風險具有重要作用，其發展有助于提高電池的整體性能。SSEs在過去的幾十年里經過了大量的研究，在許多方面都顯示出比液體電解質優越的優點。首先，SSEs作為固體材料沒有泄漏問題。其次，具有高電化學穩定性的SSEs提供了擴大工作溫度和電位窗口的可能性。第三，大多數SSEs表現出比液體電解質更高的金屬離子轉移數，這可以解決電池中的濃差極化問題。近年來，金屬-有機骨架(MOFs)作為一種多孔結晶無機-有機材料，在制備高性能SSEs方面展現出了巨大的潛力，已成為一個新興的研究方向。由于其豐富的孔隙率、可控制的功能和模塊化，MOFs不僅為控制SSEs的物理化學和電化學性質提供了良好的機會，還為研究離子傳導的潛在機制和結構-性質關系提供了理想的平臺。
【成果簡介】
近日，北京大學鄒如強教授與南方科技大學趙予生教授（共同通訊作者）系統的總結了近些年MOF基SSEs的發展，其中包括MOF聚合物雜化物、離子液體負載MOF雜化物和純MOF(SSEs)。通過對先驅者們工作的討論，提出了SSEs各個范疇的機遇和挑戰；并給出了MOFs和基于MOF的SSEs的一些設計原則以及今后的發展方向。相關研究成果以“Metal-organic frameworks for solid-state electrolytes”為題發表在Energy Environ. Sci.上。
【核心內容】
金屬-有機骨架(MOFs)，也被稱為多孔配位聚合物，是一類快速增長的多孔晶體無機物-有機材料由金屬離子/團簇和有機配體組成。近年來，MOFs在SSE系統中的應用由于其絕緣特性和內在特性而成為一個新的研究熱點?；瘜W(xué)成分、孔結構和表面功能的多樣性賦予了MOFs高設計性，這為控制MOFs的物理化學性質從而追求高性能SSEs提供了很大的機會。簡單地說，MOFs在SSEs中的優點總結如圖1。

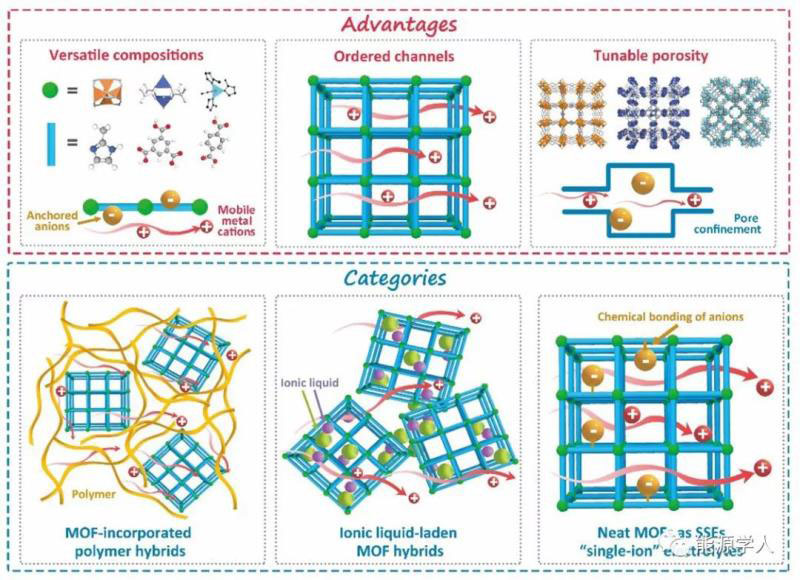

圖1. 基于MOF的SSEs的優勢特征示意圖和類別示意圖。
1. 負載MOF的聚合物SSEs
作為復合聚合物電解質（CPEs）的一種，負載MOF的聚合物SSEs由金屬鹽，聚合物基質，MOF填料組成，有時還會添加液體增塑劑。在復合材料中，部分金屬鹽解離成離子作為載流子，而聚合物基質通過鏈段運動為離子傳輸提供活性位點。加入MOF填料或液體增塑劑可以有效地提高金屬鹽的解離率和聚合物的鏈段遷移率。增強的移動離子和遷移途徑有助于提高離子電導率。MOFs豐富的種類和多樣的功能性為設計合理的功能填料鋪平了道路，這是制造高性能SSEs的先決條件。
早先的研究提到了將MOF-5引入鋰二(三氟甲基磺)酰亞胺(表示為LiTFSI或LiTFSA)和聚(環氧乙烷)(表示為PEO)基質中，原位制備復合聚合物電解質（CPE）。如圖2a，作者推測MOF-5上的Lewis酸性位點與PEO鏈的烷氧和鋰鹽的陰離子相互作用，加速了PEO鏈的移動和鹽的離解。由于MOF-5的多孔特性，可以吸附CPE中的痕量溶劑，形成便于離子輸運的通道，提高了離子電導率。比較了MOF-5和MIL-53(Al)，發現MIL-53(Al)對水和氧具有顯著的穩定性，成功地將相應的PEO-MIL-53(Al)-LiTFSI電解質在120℃的氧化電位提高到5.10V。在LiFePO4/PEO-MIL-53(Al)-LiTFSI/Li電池中，經過300次循環，在5℃和120℃下保持136.4 mAh g-1的高放電容量，展現了優異的高速率性能和穩定性（圖2b）。
圖2c以Mg-BTC MOF、PEO和LiTFSI為例，通過簡單的熱壓技術合成了一種新型CPE，并通過組裝全電池進行了研究。研究發現，加入Mg-BTC MOF可以通過PEO和Mg-BTC納米顆粒之間的插層/剝離過程來提高熱穩定性。分解溫度從190℃左右上升到290℃，熱降解現象被抑制。加入Mg-BTC MOF后，體系的玻璃化轉變溫度(Tg)也略有提高。最近，一種帶陽離子的MOF(簡稱CMOF)被合成出來，并被分散到PEO/LiTFSI基質中，形成了P@CMOF電解質。選擇的原型MOF是由Zr6O4(OH)4八面體和BDC配體構建的UiO-66 (Zr6O4(OH)4(BDC)6)。通過用2-氨基對苯二甲酸和2,5-吡啶二甲酸部分取代BDC配體，可以形成同結構的MOF，即D-UiO-66-NH2（圖2d）。

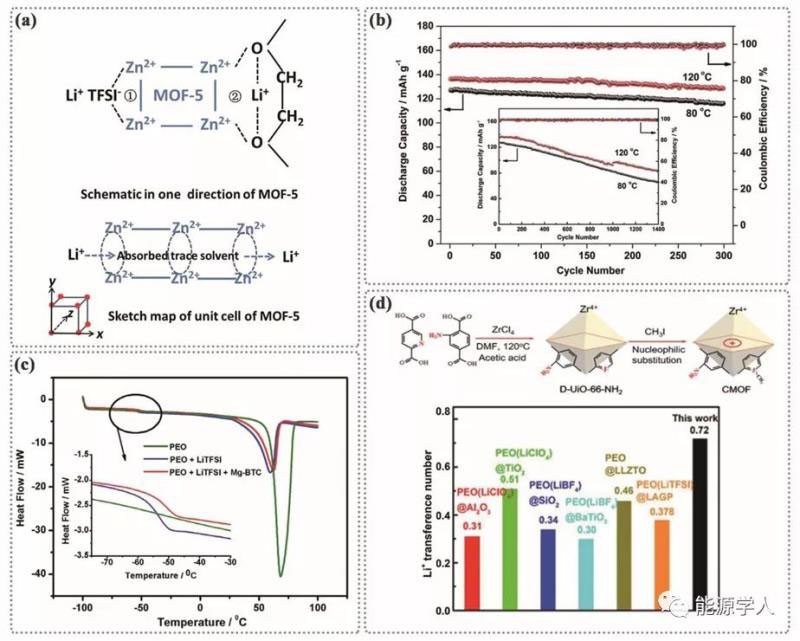

圖2. 負載MOF的聚合物SSEs的理論模擬和實驗測試。
2. 封裝離子液體的MOF作為SSEs
離子液體（ILs）由熔點小于100℃的離子組成，作為一種極具吸引力的綠色溶劑，在過去的幾十年里得到了廣泛的關注。與傳統的有機溶劑相比，ILs有許多顯著的性能，包括高溶解度，高離子電導率，可忽略揮發性，不可燃性和高熱/電化學穩定性。將ILs封裝到多孔材料中，特別是MOFs，是一種可以充分結合兩種成分優點的有效的策略。近年來，IL@MOF作為一種新型的環境友好型離子導體在電化學器件中的應用，已成為一個備受關注的新興研究領域。由于MOFs具有高孔隙度和地物體積比，因此MOFs具有很強的吸收能力，可以作為ILs的儲存層。因此，ILs可以在保持他們的優點的同時又避免了泄漏的風險，這是制造SSEs的基本條件。
第一例的IL@MOF在2014年已被報道，由1-乙基-3-甲基咪唑雙(三氟甲基磺酰)酰胺(簡稱EMI-TFSA或EMIM-TFSI)和ZIF-8組成（圖3a）。從圖3b中看出與純EMI-TFSA相比，EMI-TFSA@ZIF-8在加熱過程中離子電導率的變化不同，在溫度低于250k時，EMI-TFSA@ZIF-8表現出比純EMI-TFSA更優異的離子電導率。另一個典型的例子（圖3c）報道了通過混合[EMIM0.8Li0.2][TFSI](記為Li-IL)與MOF -525(Cu)制備Li-IL@MOF復合材料，并通過組裝電池探究其電化學性能。在0.05和0.2 mA cm-2的電流密度下，保持在40和70 mV的小極化電壓下超過1000h，這反映了Li在長期沉積/剝離循環過程中Li-IL@MOF和Li金屬之間穩定的界面。
為了更好的解決界面問題，提出了將納米界面概念引入到陶瓷SSEs中。通過將含鋰的IL (LiTFSI:[EMIM][TFSI] = 0.223g: 1 mL，記為Li-IL)浸染到UIO-67中，得到了一個復合材料(Li-IL@MOF，記為LIM)，并作為輔助離子導體。將該LIM與石榴石Li7La3Zr2O12(LLZO)進行混合，形成一個復合SSE(Li-IL@MOF-LLZO，表示為LIM-L)。由于開放式的通道和對Li-IL 客體的限制，在原子尺度上LIM為電極和LLZO之間提供了豐富的接觸位點 (圖3d)，將原來的固態接觸變?yōu)榧{米界面，方便Li+的傳輸。

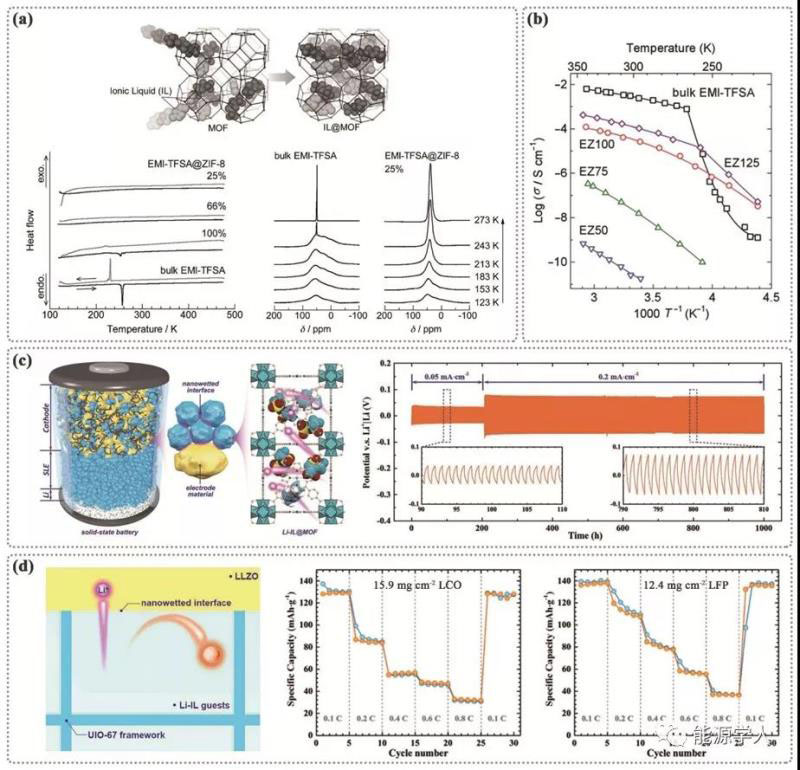

圖3. 封裝離子液體的MOF作為SSEs的理論模擬和實驗測試。
3. 純MOF作為SSEs
研究了具有內部可移動離子和可能存在溶劑(如碳酸丙烯(PC)、碳酸乙烯(EC)、碳酸二乙酯(DEC))的MOFs作為SSEs的可能性?？紤]到納米技術的發展和MOFs的多樣性，可以設計出具有理想孔隙結構和表面功能的MOFs，這為系統優化電解液的性能提供了很大的機會。最近的一項工作研究了MOFs的開放金屬活性位點和微孔孔徑對離子電導率的影響。MOF-5 (Zn4O(BDC)),HKUST-1 (Cu3(BTC)2), MIL-100 MOFs (M3O(BTC)2OH(H2O)2, M = Al, Cr, or Fe)和UiO系被選擇來進行研究。將所有的 MOFs均浸泡于含LiClO4的PC中，制備得到的SSEs標記為LPC@MOF，并對其進行離子電導率和活化能的測試和比較（圖4a）。具有可設計結合位點和結構可變性的MOFs是探索“單離子”SSEs的優秀平臺，Dinc?的一項代表性工作報道了使用陰離子MIT-20合成單離子Li+, Na+,Mg2+的SSEs（圖4b）。
同時通過利用Cu-azolateMOF進行Li+和Mg2+的傳導，進一步證明了具有中性和陰離子之間可逆轉變的MOFs是SSEs很有前途的候選者。圖4c顯示Cu-azolate MOF具有多個陰離子結合位點，可與金屬鹵化鹽(LiCl、LiBr、MgCl2、MgBr2)反應生成具有可移動陽離子平衡的陰離子框架。MOFs作為單離子SSEs，有利于優化與電解質的界面接觸。最近，Pan和同事報道了一種結晶Zn2+的SSE(簡稱WZM SSE)，由合成后的MOF-808 ([Zr6O4(OH)4(HCOO)6(BTC)2])修飾而得到的（圖4d），MOF-808豐富的孔隙率和高濃度的[Zn(H2O)6]2+離子在SSE和Zn負極之間形成了納米界面，引導和限制了Zn的沉積。

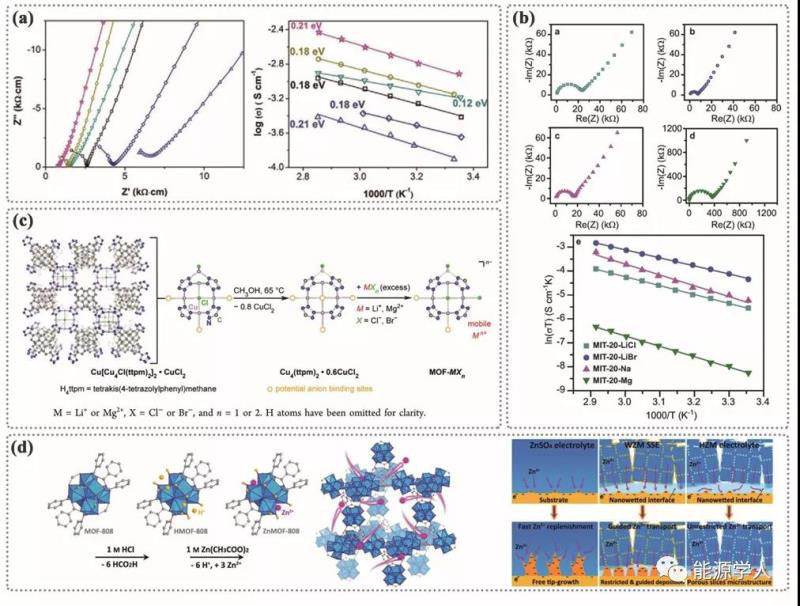

圖4. 純MOF作為SSEs的理論模擬和實驗測試。

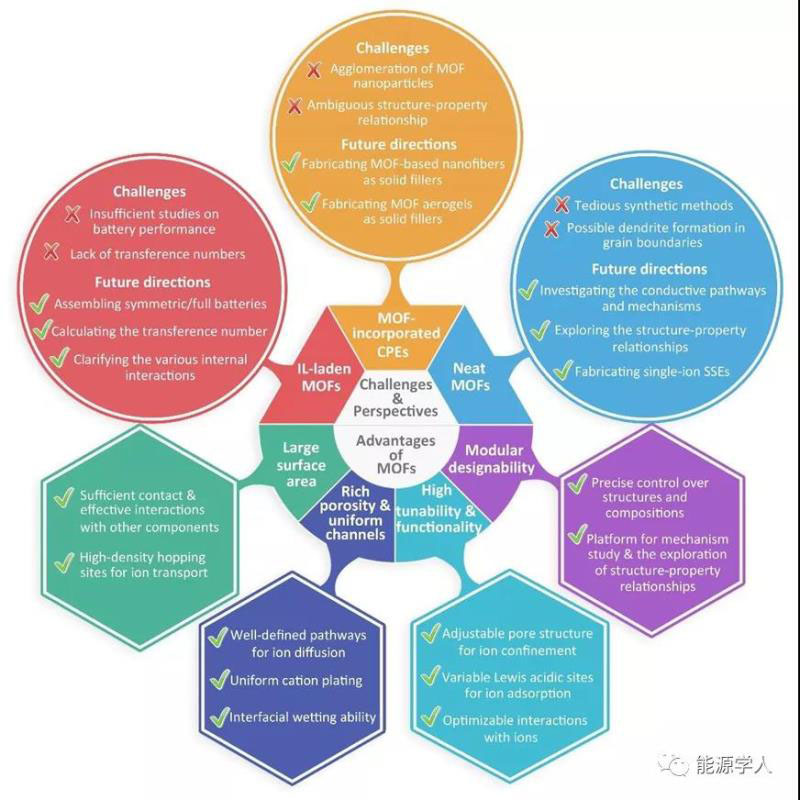

圖5. 每種類型所擁有的優點和所面臨的挑戰。
【結論展望】
綜上所述，本文全面分析了MOF-SSEs中實現高離子電導率的重大進展和多種策略，包括負載MOF的聚合物SSEs、封裝離子液體的MOFSSEs和純MOF SSEs。同時通過分析總結和借鑒相關領域的發展，對未來SSEs的發展提出了一系列可行的思路和建議，為進一步闡明其導電機理奠定基礎，需進一步研究MOFs的晶體尺寸、取向和形態對離子電導率的影響。在摻雜MOF的SSEs中存在多種相互作用，包括MOFs與聚合物基質的相互作用、MOFs與ILs的相互作用、MOFs與金屬鹽的相互作用，這些相互作用在確定離子遷移率和導電途徑中起著重要作用。最后點出MOFs可以作為功能化的SSEs填料或SSEs的主體材料，但MOFs的具體離子輸運機制以及確切的作用尚不清楚，仍需進一步探索。
Ruo Zhao, Yingxiao Wu, Zibin Liang, Lei Gao, Wei Xia, Yusheng Zhao*, Ruqiang Zou*, Metal-organic frameworks for solid-state electrolytes, Energy Environ. Sci., 2020, DOI:10.1039/D0EE00153H
