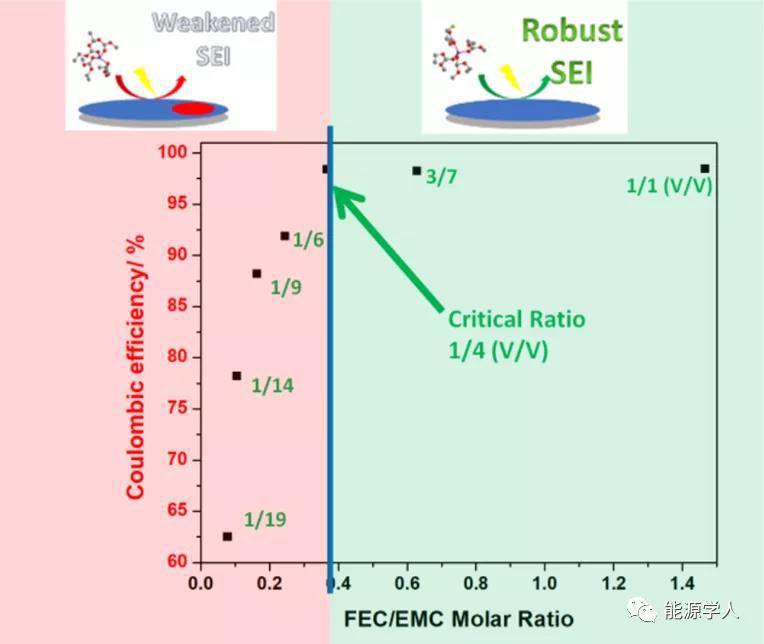

高壓鋰金屬電池（LMB）被認為是最有前途的下一代鋰電池之一，但鋰金屬與電解液界面的不穩定性仍然阻礙了鋰金屬電池的實際應用。要形成穩定鋰金屬陽極的功能性電解質體系，必須了解溶劑分子的溶劑化行為，因?yàn)槿軇┗癄顟B(tài)會嚴重影響溶劑的電化學性質。美國阿貢實驗室Khalil Amine教授在期刊“Angew. Chem. Int. Edit.”上發表題為“Solvation Rule for Solid-Electrolyte Interphase Enabler in Lithium Metal Batteries”的論文，明確地證明了電解質體系中固體電解質界面（SEI）成膜劑碳酸氟乙烯酯（FEC）的溶劑化規律，結果表明，F(xiàn)EC的溶劑化數（與陽離子配位的SEI成膜劑分子的平均數）必須≥1，以確保形成穩定的SEI。在這種情況下，鋰離子平均被至少一個FEC分子溶劑化，不僅在分離的離子中，而且在鋰鹽未完全解離的情況下，還會被接觸離子對或鋰聚集體溶劑化。如果FEC的溶劑化數小于1，則電解質中可以存在單獨由EMC分子溶劑化的Li+的鋰配合物。這些純EMC溶劑化的Li+配合物的分解對鋰負極是有害的，會導致SEI的減弱和循環壽命的縮短。因此，保持FEC溶劑化數≥1是LMBs穩定循環的關鍵。
【文章詳情】

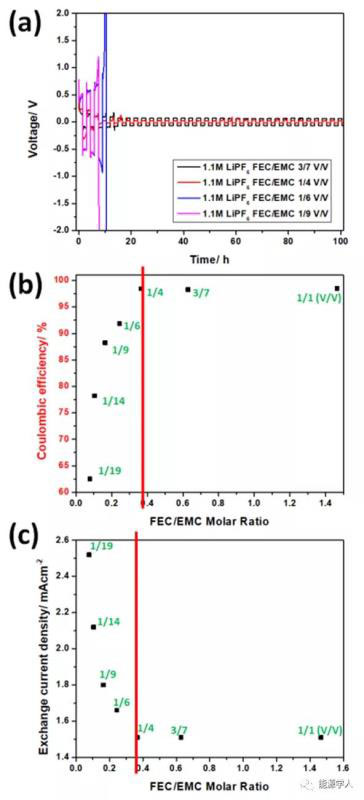

圖1. （a）鋰對稱電池的電壓分布，電流密度為2 mA/cm2，電解液為 1.1 M LiPF6-FEC/EMC；（b）鋰銅電池庫倫效率與FEC/EMC比例的關系，電解液為1.1 M LiPF6-FEC/EMC；（c）鋰銅電池中交換電流密度和FEC/EMC比例的影響，電解液為 1.1 M LiPF6-FEC/EMC。
圖1a為2 mA/cm2電流密度下循環的Li/Li對稱電池的電壓分布。采用低FEC體積比電解質的電池（FEC：EMC＜1:4）在幾個循環后顯示出非常高的電壓極化（>5V），而使用高FEC含量電解質的電池顯示出顯著的鋰金屬穩定性，有助于長期的鋰沉積/溶解。為了進一步評價銅工作電極上鋰的沉積/溶解效率，作者測定了鋰銅電池10圈平均庫侖效率（CE）。如圖1b所示，平均CE隨著FEC與EMC比率的增加而增加，直到體積比達到1:4，對應于0.37摩爾比。FEC含量進一步增加超過1/4體積比對平均CE沒有任何影響。
使用Tafel圖計算出的交換電流密度i0可來評價Li/Cu電池銅電極表面電荷轉移的難度。結果表明，i0值，即零過電位下的平衡電流密度，與電化學過程的動力學有關，隨FEC含量的增加而下降，直到體積比達到1:4（圖1c）。顯然，這個體積比是鋰金屬與1.1 M LiPF6-FEC/EMC電解液穩定循環的臨界點。值得注意的是，作者得到的所有i0值都在同一個數量級上，表明電化學過程的動力學沒有大的差別。當FEC含量增加時，i0下降是因?yàn)樾纬闪嗣芏雀?、氟化鋰（LiF）更豐富的SEI，減緩了電荷轉移過程。

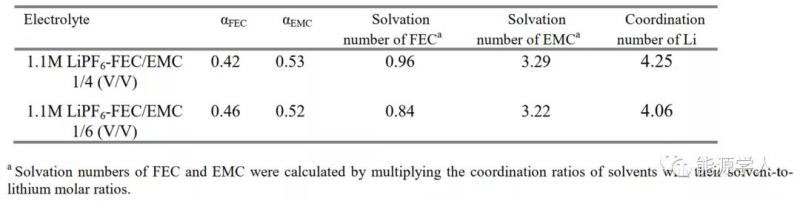

表1. FEC和EMC在1.1M、1/4和1/6 FEC/EMC電解液中的配位比α和溶劑化數。
表1顯示了FEC和EMC在兩種電解質中的溶劑化數。當FEC/EMC體積比從1/6提高到1/4時，F(xiàn)EC的溶劑化數從0.84增加到0.96（非常接近1）。因此，要實現鋰負極的穩定循環，F(xiàn)EC的溶劑化數必須≥1。在這種情況下，幾乎所有的鋰配合物在形成過程中可優先還原，以構建SEI并在循環過程中修復SEI，而由于不存在單獨由EMC溶解Li+的鋰絡合物，因此沒有顯著的EMC被分解。

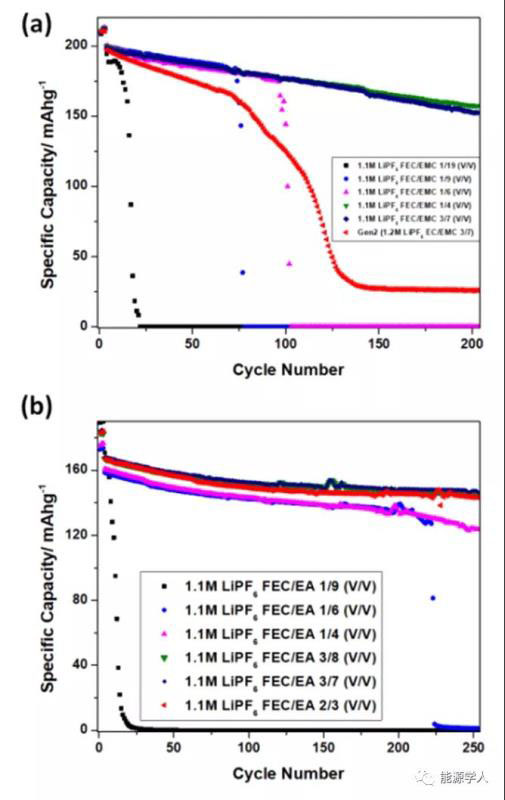

圖2. Li/NMC電池循環性能。（a）不同比例1.1 M LiPF6-FEC/EMC；（b）不同比例1.1 M LiPF6-FEC/EA。
Li/LiNi0.8Mn0.1Co0.1O2（NMC811）電池的電化學性能表明了這一溶劑化規律的重要性。圖2a為采用不同F(xiàn)EC/EMC比的1.1M LiPF6電解質的Li/NMC811電池的容量保持率和CE。使用1/19 FEC/EMC電解液的電池性能甚至比傳統電解液差。它的容量在前20個周期內降至零，這表明在鋰陽極上形成的SEI非常不穩定。雖然使用1/9和1/6 FEC/EMC電解質的電池性能有了很大的改善，但容量在100個循環內仍降至零。當FEC/EMC體積比≥1/4時，Li/NMC811電池的循環趨于穩定。當FEC/EMC比例從1/6增加到1/4時，100次循環后的容量保持率從22.3%大幅飆升至88.6%，但進一步將該比率提高至3/7并沒有使保留百分比和平均CE有任何增加?？傊?/4體積比代表了使用1.1 M LiPF6-FEC/EMC電解質的鋰負極穩定循環的臨界值。盡管在長期循環過程中，F(xiàn)EC可能會持續消耗以修復SEI，但FEC基電解液的高臨界比意味著FEC的消耗量與電解液的量相比應該是微不足道的。為了進一步驗證這一溶劑化規律，用乙酸乙酯（EA）作為共溶劑來代替EMC。由于EA的溶鋰能力明顯高于EMC，因此1.1 M LiPF6-FEC/EA電解液的臨界摩爾比應大于0.37。

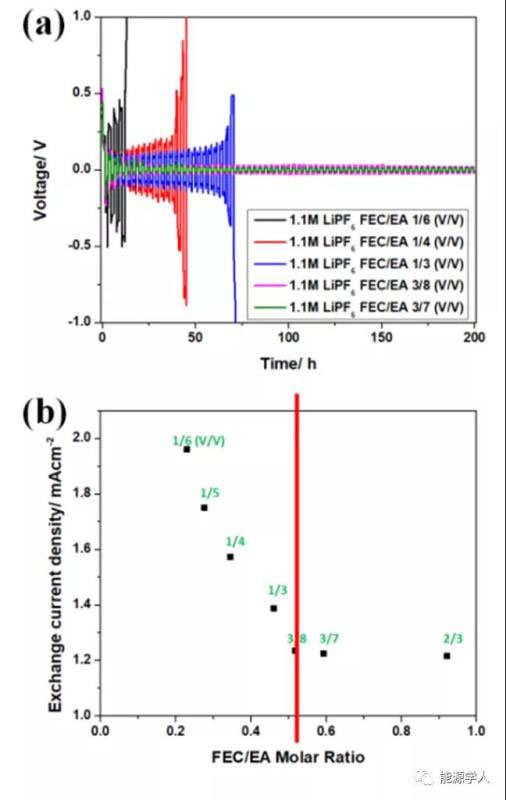

圖3.（a） Li/Li對稱電池在2 mA/cm2和1.1 M LiPF6-FEC/EA不同比例循環的電壓分布；（b）鋰銅電池中，交換電流密度與FEC/EA的比值曲線圖，1.1 M LiPF6-FEC/EA電解液。
如圖3a所示，采用1.1 M LiPF6，1/6、1/4和1/3（v/v）FEC/EA電解質的Li/Li電池在前30圈內顯示出非常高的電壓極化，當FEC/EA體積比從1/6增加到1/3時，鋰的穩定性有所提高。而FEC/EA體積比≥3/8的電池表現出非常穩定的鋰離子沉積/溶解。
圖3b顯示了i0值，這些值是根據相應的Tafel曲線計算的，并根據Li/Cu電池中Li沉積/溶解的FEC/EA摩爾比繪制。與FEC/EMC電解液體系相似，隨著FEC/EA摩爾比的增加，i0值逐漸減小，直至達到0.52（體積比為3/8）。之后，進一步提高FEC/EA比值對i0值沒有影響。FEC/EA電解液的平均CEs通常高于FEC/EMC電解液，這可能是因?yàn)镋A分解形成了一個相對更堅固的薄膜。然而，隨著FEC/EA體積比的增加，平均CEs逐漸增大，直到達到3/8，這與Li/Li對稱電池實驗和交換電流密度實驗確定的臨界體積比相同。使用FEC/EA電解質的Li/NMC811電池的循環結果也與上述結果一致，即3/8是臨界體積比（圖2b）。
【結論與展望】
綜上所述，通過各種電化學和溶劑化研究，揭示了控制鋰金屬負極穩定循環的溶劑化規律。為了促進鋰在電解液中與SEI成膜劑（FEC）/共溶劑（碳酸鹽或醋酸鹽）的穩定循環，成膜劑FEC的溶劑化數必須≥1，以便在形成過程中優先減少生成SEI，并在隨后的循環中修復SEI，確保不分解大量的碳酸鹽或醋酸鹽。這一溶劑化規則為設計一個穩定的LMBs電解質體系提供了重要的指導。
Chi-Cheung Su, Meinan He, Shi Jiayan, Rachid Amine, Jian Zhang, Khalil Amine, Solvation Rule for Solid-Electrolyte Interphase Enabler in Lithium Metal Batteries. Angew. Chem. Int. Edit. 2020, DOI:10.1002/anie.202008081
