考慮電池壽命的虛擬電廠調頻競標模型及合作利潤分配策略
陳雯1,孫榮峰2,邱靖1,2*,柴慶冕3
（1．悉尼大學電氣與信息工程學院；2.齊魯工業大學（山東省科學院），山東省科學院能源研究所，山東省生物質氣化技術重點實驗室；3. 新南威爾士大學電氣工程與通信學院）
本文發表在《全球能源互聯網》2020年第4期“電力系統低碳發展的目標、戰略及技術選擇”專題上，歡迎點擊品讀。本文受山東省重點研發計劃項目（2019JZZY010901）資助。
文章導讀
分布式能源在全球經濟和能源系統的結構性轉型過程中起到了重要作用，聚合的分布式能源可被作為虛擬電廠(virtual power plant，VPP) 在電力市場中提供輔助調頻服務，應對低碳經濟下大規模可再生能源并網導致的電力系統穩定性的挑戰。為了挖掘VPP的市場價值，經濟激勵包括創造價值以及分配利潤環節。由于光伏發電的間歇性以及居民負荷的隨機性，本文中VPP所指的聚合居民側系統具有更為復雜和不確定的行為。針對VPP的特性，本文提出了其在調頻輔助服務市場創造最大利潤的競標策略，以及反映合作真實價值的收益分配方案，為激發VPP的潛在價值提供了一條途徑。
文章亮點
1）在創造價值環節，提出了將電池循環壽命模型嵌入VPP單獨調頻競標模型和與風電合作聯合競標模型的策略；
2）在分配合作剩余價值環節，提出了基于Nash–Harsanyi 討價還價解并量化談判力來反映VPP對合作真實貢獻的利潤分配模型。
主要內容
為了挖掘VPP的市場價值，在創造價值環節，電池頻繁充放電加速電池老化造成的壽命衰減成本不可忽視，本文提出將電池循環壽命模型嵌入VPP單獨調頻競標模型和與風電合作聯合競標模型的目標函數中，考慮電池?fù)p耗成本的前提下獲得合理收益。在分配合作剩余價值環節，本文提出通過求解討價還價博弈模型的Nash–Harsanyi 討價還價解來反映VPP對合作的真實貢獻。該博弈模型中的合作剩余、效用函數、談判不一致點以及談判力均來自創造價值環節相關結果。

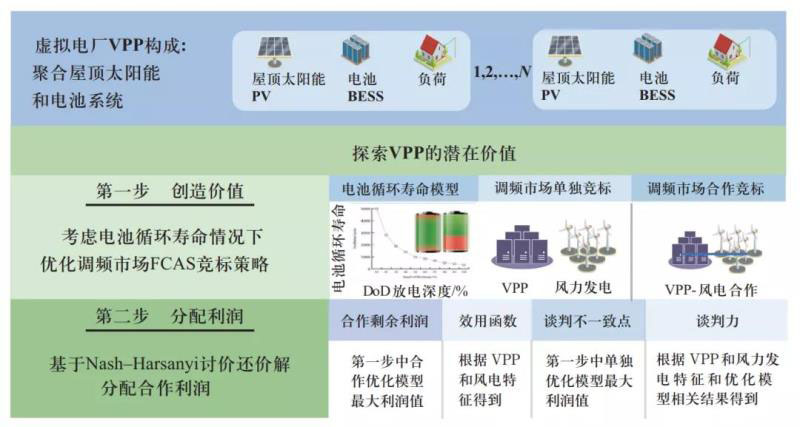

? 圖1 VPP的組成及探索其在調頻市場價值的步驟

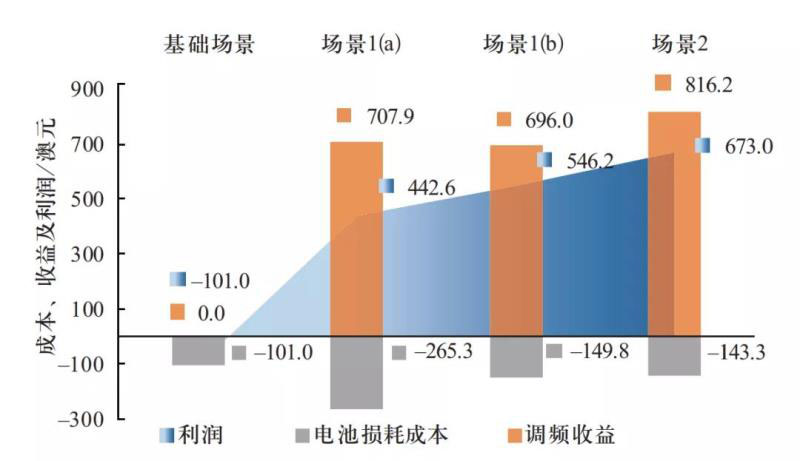

圖2表示所提模型的優勢。場景2中VPP與風電合作獲得的利潤達到所有場景中最大值673澳元。在電池?fù)p耗方面，由于電池參與調頻產生更多的充放電循環導致?lián)p耗成本增大。場景1（a）不考慮電池?fù)p耗，雖然比場景1（b）考慮電池?fù)p耗的調頻收益高，但是更大的電池?fù)p耗反而使利潤驟減。因此，在競標模型中考慮電池?fù)p耗成本可以避免以高電池?fù)p耗為代價高估調頻收益。在與風電合作中，與風電的互補作用使電池減少充放，所以場景2的電池?fù)p耗成本最低。
? 圖2 各場景下VPP利潤分解對比

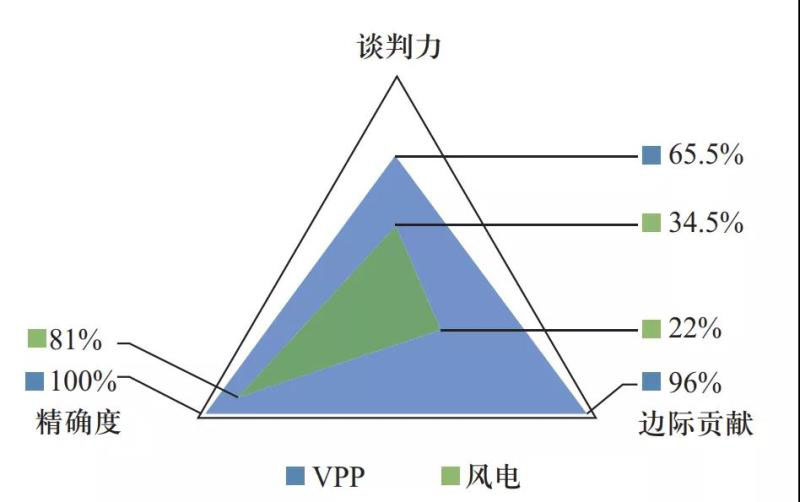

談判力是基于Nash-Harsanyi討價還價解的利潤分配策略中非常重要的特征，這一指標反映了VPP的合作貢獻。圖3中，賦予邊際貢獻指標和精確度指標相同權重時，VPP和風電的談判力分別為65.5%和34.5%。就邊際貢獻指標而言，VPP得分96%代表在合作增加的收益和減少的成本中邊際貢獻更大。準確度指標方面，風電間歇性出力特征導致得分81%，低于VPP得分為100%的精準度?？傊?，該分配策略通過VPP較高的談判力反映出其真實的合作貢獻，從而使其在利潤分配中獲得與貢獻匹配的合理份額，進一步激勵VPP參與合作調頻。
? 圖3 談判力影響因素分析

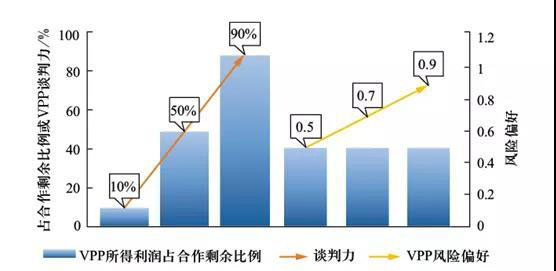

談判力和風險偏好系數都能夠反應參與者的特征并影響分配結果，圖4左側表示談判力對分配利益的影響，可看出隨著VPP談判力從10%增加至90%，VPP所獲分配利潤占合作剩余的比例從10%增加至90%，這表明談判力越高分配利潤越大。圖4右側表示風險偏好系數對分配利益的影響，可看出風險偏好系數的變化并未影響利潤分配結果的比例。所以，任何參與者并不能通過謊報自身風險偏好系數而增加分配收益。
? 圖4 合作剩余分配比例與談判力和風險偏好的關系
本文引文信息
陳雯，孫榮峰，邱靖，等. 考慮電池壽命的虛擬電廠調頻競標模型及合作利潤分配策略[J]. 全球能源互聯網，2020，3(4)：374-384.
CHEN Wen, SUN Rongfeng, QIU Jing, et al. Profit allocation and frequency regulation bidding strategy of virtual power plant considering battery cycle life [J]. Journal of Global Energy Interconnection, 2020, 3(4): 374-384 (in Chinese).
