研究背景
目前,鋰離子電池已被廣泛應用于電動汽車以及各種便攜式電子設備,但鋰資源儲量有限,未來在大規模儲能領域存在一定的供需矛盾;同時傳統二次電池采用有機易燃電解液,易發生起火乃至爆炸等安全事故。而固態鈉電池采用儲量豐富的鈉源以及性質穩定、不可燃的鈉離子固體電解質,可以很好地解決當前儲能領域面臨的難題,是下一代儲能電池的發展方向。
鈉離子固體電解質作為固態鈉電池的核心部分,主要可分成聚合物固體電解質、硫化物固體電解質,beta-Al2O3固體電解質以及NASICON結構固體電解質。其中NASICON結構固體電解質Na1+xZr2SixP3-xO12(0≤x≤3)作為一類理想的鈉離子固體電解質材料,自從1976年被Goodenough和Hong提出以來,受到人們的廣泛關注。為實現其在固態鈉電池上的應用,研究人員做了大量工作,但其離子電導率還需進一步提高,與電極材料的界面接觸也需要改善。因此,分析總結NASICON結構固體電解質材料近年來在其電導率提高以及固態鈉電池界面改性方面的研究進展,對未來進一步開展NASICON結構固態電解質相關工作具有重要指導作用,對于推進固態鈉電池的實際應用具有重要現實意義。
重點內容導讀
NASICON結構固體電解質存在兩種晶體結構,即單斜結構(C2/c)和六方結構(R-3c),兩者內部由ZrO6八面體與SiO4或PO4四面體通過共頂點的形式連接,形成穩定的骨架結構和三維鈉離子傳輸通道,如圖1所示。由于單斜結構中提供的額外鈉離子占據位點可以作為鈉離子傳輸過程中的快速交換位點,促進鈉離子傳輸,進而有利于降低激活能和提高離子電導率。離子的傳輸機制為多個離子共同參與的協同傳輸,當位于高能量位點的離子跳躍到低能量位點時,可以抵消部分從低能量位點跳躍到高能量位點的離子所需的能量,降低能量勢壘。

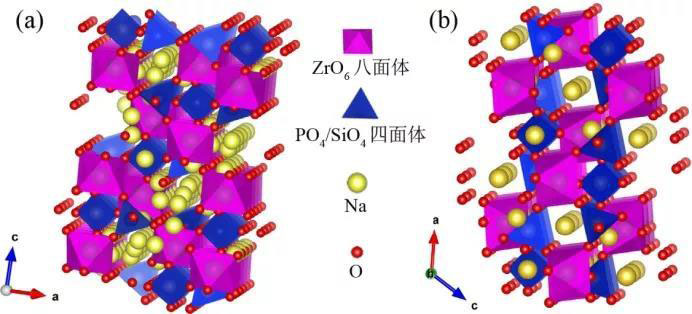

圖1 NASICON晶體結構: (a)六方結構 (b)單斜結構
和其它多晶無機固體電解質材料一樣,由于晶粒和晶界的結構和離子傳輸機理不同,NASICON結構固體電解質中鈉離子傳輸分為晶粒傳輸和晶界傳輸兩個過程。固體電解質的晶粒電導率受到可遷移鈉離子濃度和傳輸通道瓶頸尺寸兩個因素的直接影響,采用合適離子對骨架離子進行取代是提高晶粒電導率的有效手段。首先,基于電荷平衡原理,適量的低價離子取代可在晶格中引入更多鈉離子,進而提高可遷移鈉離子濃度和離子電導率。另外,采用適量的合適尺寸離子取代骨架離子后,可以增大鈉離子傳輸瓶頸的尺寸,降低傳輸能量勢壘,進而提高離子電導率。對Zr4+進行取代的離子尺寸接近或略大Zr4+時,固體電解質具有較高離子電導率,另外對P5+取代同樣可使離子電導率提高。晶界聚集的低電導率雜相和密閉氣孔會導致離子傳輸速率下降和激活能提高,阻礙鈉離子傳輸,因此晶界電導率的提高主要依靠固體電解質物相純度和致密度的提高。物相純度的提高可通過采用過量的鈉源和磷源、采用新型制備方法降低燒結溫度的方式來實現。致密度的提高主要可通過采用新型燒結方式、制備玻璃陶瓷材料、液相輔助燒結法以及減小前驅粉顆粒的尺寸。
在全固態鈉電池中,除鈉離子在NASICON固體電解質的內部傳輸,鈉離子在NASICON固體電解質與電極間的界面?zhèn)鬏斠灿写纳?。為改善正極/電解質界面,可通過在固體電解質和電極活性物質之間引入少量液體成分,如電解液和離子液體;或用其他固態柔性材料如PEO、SN對界面進行改性,利用了對兩者界面良好的接觸,也為電極材料體積變化留出緩沖空間,如圖2所示。除在界面進行修飾,也可將具有良好界面性能的材料與 NASICON結構固體電解質進行復合,制備具有優異界面性能高電導率復合電解質。另外,正極與NASICON結構固體電解質共燒結、物理氣相沉積制備正極、構建具有3D多孔結構的正極/電解質界面均可有效地改善正極/電解質界面接觸(圖3)。為改善金屬鈉負極/電解質界面,通過界面改性(圖4)、柔性界面層引入、鈉金屬潤濕性改良(圖5)、構建3D多孔結構的鈉負極/電解質界面可有效地改善鈉負極/電解質界面接觸。

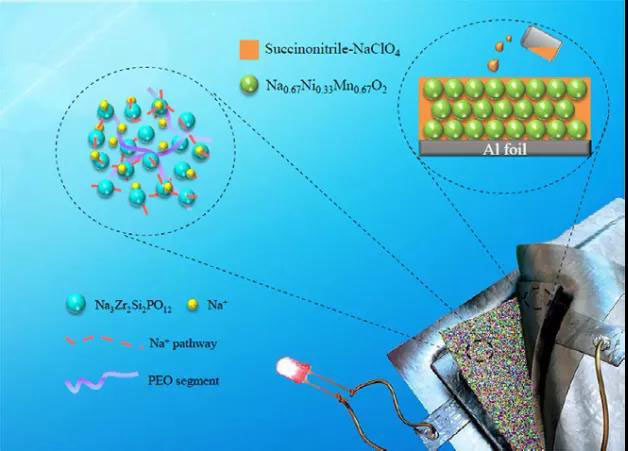

圖 2 復合電解質全固態鈉電池結構

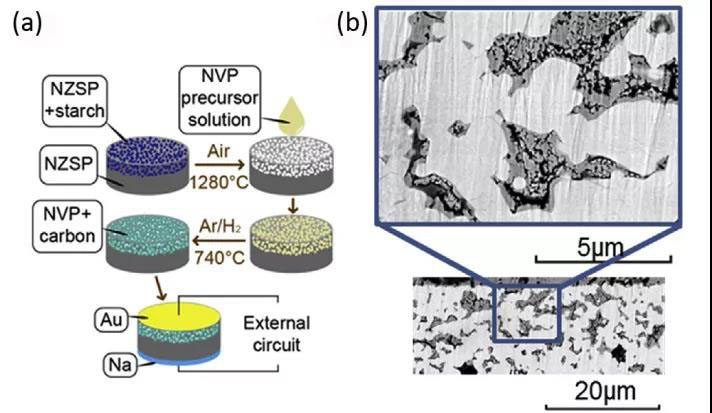

圖3 (a) 全固態電池制備步驟;(b) Na3V2(PO4)3 正極(暗)在Na3.4Zr2Si2.4P0.6O12(亮)片中滲透截面的掃描電鏡圖片

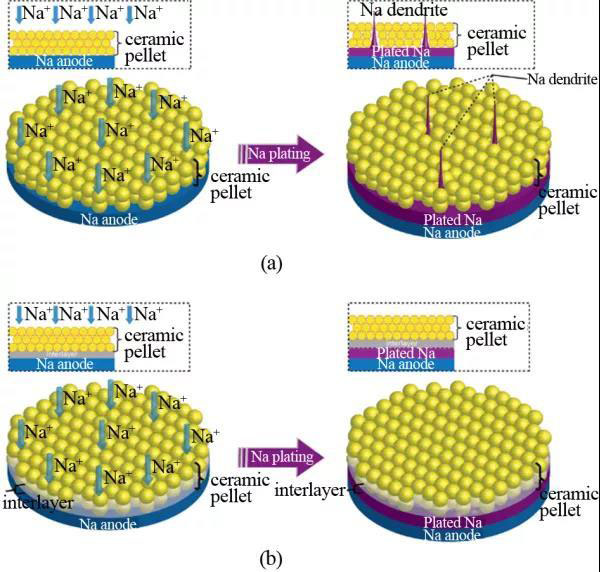

圖4 固體電解質片與金屬鈉在鈉沉積過程中接觸模型:(a) 潤濕性差的電解質片;(b) 潤濕性好的中間層

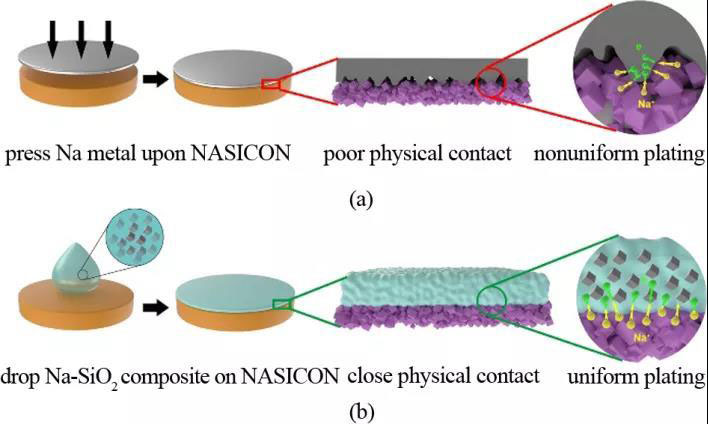

圖5 金屬鈉負極和NASICON固體電解質之間物理接觸的圖解:(a) 金屬鈉負極和NASICON固體電解質之間差的接觸會導致不均勻的沉積和電池短路;(b) 金屬鈉-SiO2復合物和NASICON固體電解質之間緊密接觸可穩定固-固界面
結 論
從資源、成本和安全穩定性方面來看,固態鈉電池在大規模儲能應用方面有望發揮巨大作用。NASICON結構固體電解質材料在安全性、導電性、穩定性、成本等方面存在極大優勢。通過進行離子取代、調控可遷移鈉離子濃度及傳輸通道瓶頸尺寸、提高物相純度和致密度,可有效提高NASICON結構固體電解質離子電導率。通過進行電解質復合、致密化燒結、物理氣相沉積、界面潤濕改性和構建3D多孔結構界面等手段,可改善NASICON結構固體電解質與電極的界面接觸。由于NASICON結構固體電解質具有優異的綜合性能,在其他領域如室溫鈉硫電池、鈉空氣電池、海水電池和氣體傳感器等也得到了初步應用,展現了其廣泛的應用前景。

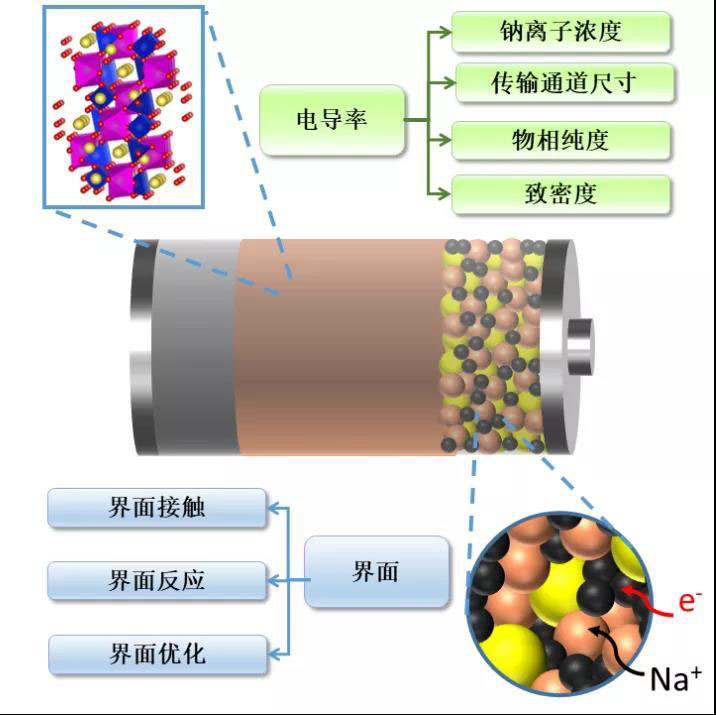

NASICON結構鈉離子固體電解質改性總結
