【研究背景】
鋰電池作為傳統儲能器件越來越多的應用于能源存儲與整合。為確保系統安全性和可靠性，必須根據特定的要求和性能來選擇電池。但是當下鋰離子電池的相關數據有限，多數情況下不能做到正確的選擇合適的電池。因此，美國桑迪亞國家實驗室Yuliya Preger和Babu Chalamala等人在Journal of The Electrochemical Society期刊發文對商用LiFePO4 (LFP), LiNixCoyAl1?x?yO2(NCA)和LiNixMnyCo1?x?yO2(NMC)進行了不同放電速率，放電深度和環境溫度下的循環性能研究。
測試的電池：A123Systems的LFP（APR18650M1A，1.1 Ah），松下的NCA（NCR18650B，3.2 Ah）和LG Chem的NMC（18650HG2， 3 Ah）。

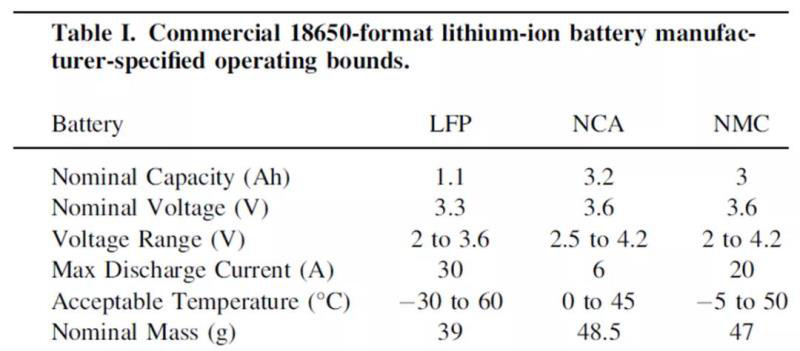

表I. 商業18650鋰離子電池制造商指定的工作范圍。
循環老化參數
在研究開始時，將電池放在溫室中一天，以保證所需的循環溫度。然后，電池放電，每輪循環進行一次容量檢查（示意圖1）。容量檢查包括三個充放電循環，分別在0C至100％SOC（0.5C）下進行充電。100％SOC定義為在0.5C恒定電流充電時獲得的容量，電流逐漸減小至0.05A。研究中的所有電池均采用相同的容量檢查方案。
示意圖1：循環老化研究的結構
學習條件

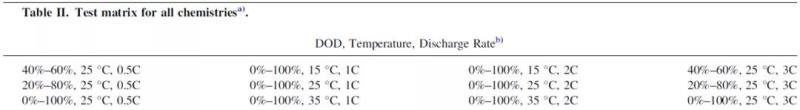

表二列舉了這項研究中檢查的溫度，DOD和放電電流的組合。這些值是根據實驗方法的設計選擇的，以便涵蓋制造商建議的參數范圍，并確定對每個變量的依賴性。為確?？芍貜?fù)性，每個測試均使用至少兩個電池進行。
【結果討論】
電池的使用壽命取決于受許多操作變量影響的復雜物理化學過程。這項研究考慮了操作期間最容易控制的三個變量的影響-溫度，DOD和放電速率。如圖1和2所示，根據電池的容量保持率，放電能量通過量和往返效率（RTE）進行比較。圖1顯示了實驗中所有電池的放電容量保持率與等效全周期（EFC）計數，以顯示循環老化的情況。對于每個電池，將總?cè)萘客掏铝砍詷?biāo)稱容量即可得到總等效全周期計數。LFP電池顯示出教長的使用壽命：2500至9000 EFC，而NCA電池為250至1500 EFC，NMC為200至2500 EFC。每種化學成分的分布表明，即使在制造商指定的操作范圍內，對于特定的循環條件也存在很大的依賴性。不論測試條件如何，所有電池都表現出線性衰減，在循環開始和結束時衰減較為嚴重。
鋰電退化模型可以被總結分為3個階段：
階段1：由于在SEI形成過程中消耗了Li，容量突然下降；
階段2：線性衰減，通常與副反應中鋰的損失有關；
階段3：隨著電池失效，容量快速衰減，通常歸因于阻抗增加。

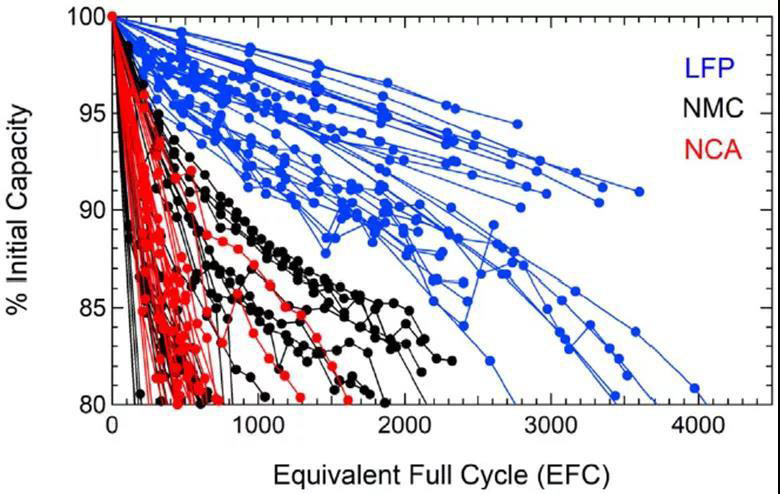

圖1. 所有LFP（藍色），NMC（黑色）和NCA（紅色）電池的放電容量保持率。圓點是每輪循環容量檢查的數據點。
圖2a EFC為每個電池特定循環條件下達到80％的容量。對于尚未達到80％容量的LFP電池，根據當前衰減率外推壽命。三種化學成分對溫度，DOD或放電速率沒有普遍的依賴性。因此下文將對變量的依賴性進行更系統的分析。
盡管EFC通常是比較電池的度量標準，但累積放電能量可能對實際應用更有價值。圖2 b表示在80％的容量保持率的循環條件下的電池的累積放電能量。通過將電池每次放電的能量相加得出該值。一旦將LFP電池的容量和電壓降低考慮在內，這三種化學物質之間的性能差異就將降到最低（表I）。
往返效率是鋰電評測的重要指標之一。圖2c中將放電能量除以充電能量來計算循環中的RTE。通常單獨使用RTE進行評估，但是，RTE取決于循環條件，包括充電/放電速率，溫度，SOC和靜止時間。在所有條件下，LFP電池均比NCA和NMC電池具有更高的RTE。NCA電池在高放電速率時表現出明顯的敏感性，在所有溫度下，放電速率從1C升高到2C，RTE下降5％–10％。在所有循環條件下，當電池達到80％容量時RTE的下降歸因于SEI層的生長時候，電池電阻的增加。

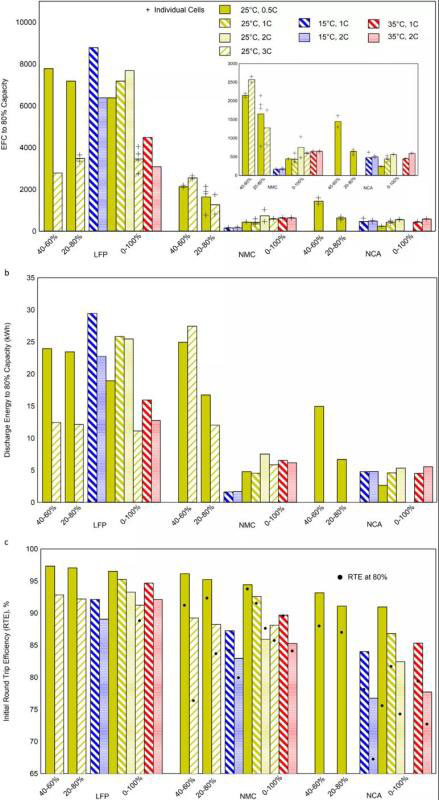

圖2.（a）所有電池和循環條件下的等效全周期（EFC）計數為80％容量。每個條表示在該條件下循環的所有電池的平均EFC。（b）所有電池和循環條件下80％容量的累積放電能量。每個條表示在該條件下循環的所有電池的平均放電能量。（c）所有電池和循環條件的往返效率（RTE）。每個條形表示在該條件下循環的所有電池的平均初始RTE。
容量衰減對循環變量的依賴性
1）溫度
圖3a-c為循環過程中不同溫度的比較。對于LFP電池，容量衰減隨著溫度升高而增加。而NMC衰減隨著溫度升高而降低，NCA未表現出強烈的溫度依賴性。在25℃以下，主要的衰減機理是Li鍍層，這是通過觀察金屬Li證實的。當陽極電勢相對于Li/Li+下降到0 V以下時（由諸如SOC增加，充電速率增加和溫度降低等因素推動），Li沉積的過程與插層過程并行。在25℃以上時，主要機理是SEI（固體電解質中間相）生長，這從陽極上SEI厚度的表征得到證實，并且與整個電池中的電阻增加相關。

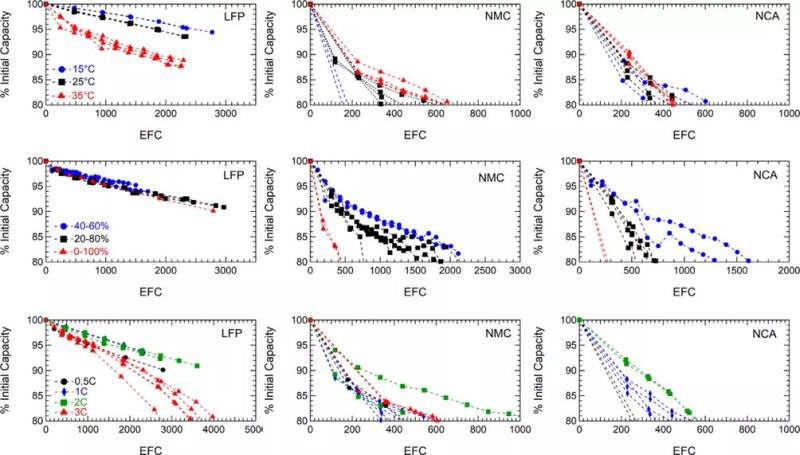

圖3.所有化學物質的放電容量隨（a-c）溫度，（d-f）DOD和（g-i）放電速率而變化。
把本研究的NMC和LFP電池的容量衰減數據擬合在線性區域中以獲得隨溫度變化的老化速率。與先前報道的NMC-LMO數據的比較表明，不同機理之間的臨界點（圖4中的最小降解點）隨化學性質的不同而顯著變化（表III）。研究LFP電池時，僅考慮溫度高于20℃，觀察到容量隨溫度升高而衰減（與當前工作一致）。對NMC電池的研究表明，臨界點在35℃附近。相反LFP和NMC電池中，NCA電池在15℃至35℃直接沒有表現出臨界點。許多模型都假定在25℃和更高的溫度下具有最佳性能。隨著溫度的升高，電解質溶劑和鋰鹽的反應加速，SEI的生長是電池老化過程中的主要衰減機理。

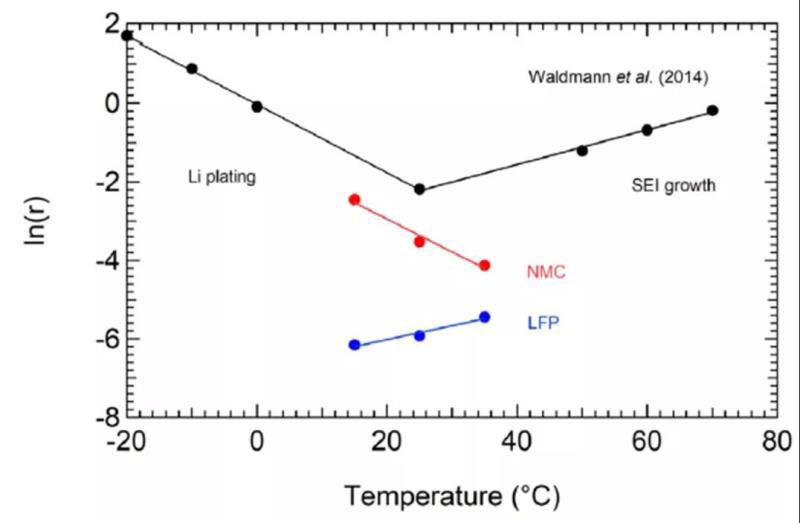

圖4. 電池容量衰減率的阿倫尼烏斯圖。實線對應于數據的線性擬合。黑色對應于Waldmann等人的數據。
2）放電深度
對于研究中的所有電池，容量的衰減率都隨著放電深度的增加而增加（圖3d–3f ）。在（脫）插層過程中，石墨較大的體積變化會增加應力和微裂紋。新形成的裂紋使電解質和Li之間進一步反應，導致更多的SEI形成，發生鋰損失和容量衰減。一些研究表明，電壓窗口的范圍很重要。這種現象有多種原因：
（1） 具有不同晶格參數的石墨之間的過渡會增強裂紋和SEI的形成 ；
（2） 鋰在特定電壓下的緩慢擴散導致鋰的堆積和石墨顆粒的破裂。
容量衰減過程中，相比LFP 電池，NCA和NMC經歷了從部分到完全（放電深度）DOD的轉變，這結果與先前的研究一致。這種轉變歸因于金屬氧化物陰極的較高工作電壓（對于NCA和NMC，100％SOC對應于4.2 V，而對于LFP，則對應于3.6V），這可以促進電解質的氧化。LFP陰極半電池的單獨研究中充電在3.9 V vs Li / Li +時表現出最佳性能。這些結果表明，LFP陰極的不同電壓上限值得進一步探索，因?yàn)榻Y(jié)果可能會隨著電池制造和電解質成分的變化而變化。不論化學性質如何，在電池老化研究中，容量衰減隨SOC持續增加，因?yàn)檩^低的陽極電勢會增強電解質的還原作用，并且Li會摻入不斷增長的SEI中。正如在循環老化研究中一樣，NCA和NMC電池在100％SOC下表現出快速的容量衰減。
3）放電速率
由于體積快速變化，電極上的應力增加，預計更高的放電速率會加速電容衰減。在圖 3 g-h中， NMC和LFP電池的放電速率依賴性較低。但是，對于NCA電池，容量隨放電速率的增加而下降（圖3 i）。較高的放電速率可能會增加電池的自發熱（表SII），從而導致性能提高。但是，NCA電池并未表現出特別強的溫度依賴性。

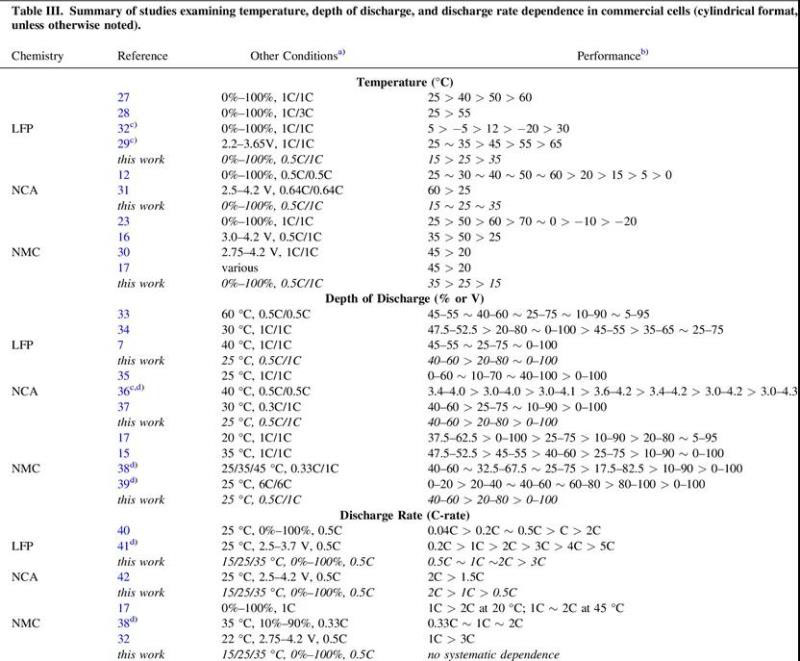

表III. 研究溫度，放電深度和商用電池放電速率依賴性的研究列表。
4）方差分析
通過方差分析（ANOVA）進一步檢查了循環數據，以便準確地量化導致衰減的條件。因此，為了能夠?qū)⑻囟‥FC的容量百分比與特定的因素進行比較，對所有電池?cái)?shù)據進行了容量百分比與EFC數據的回歸擬合。結果表明四個單獨因素中的三個（電池化學成分，放電速率和SOC范圍）在解釋容量百分比變化方面很重要。此外，電池化學成分和SOC范圍以及電池化學成分和溫度之間存在顯著的相互作用。
圖5顯示了200 EFC時所有四個因素的主要作用和相互作用圖，表明了不同化學物質的變量依賴性的重要性。在相同的EFC情況下，LFP的容量比NCA平均多保留7％，比NMC多保留9％。電池彼此之間的重大交互涉及多個因素。圖5f顯示，SOC范圍會影響NCA和NMC電池的容量百分比（0％–100％時會降低5％–10％），但是SOC范圍對LFP電池的容量影響很小。此外，溫度會以相反的趨勢影響NMC和LFP電池的容量百分比（圖5 g）。

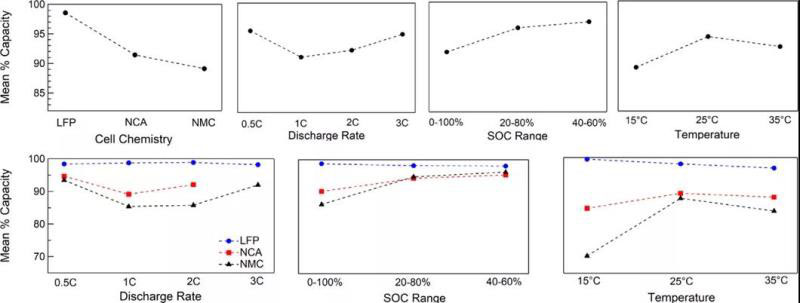

圖5. 模型在200 EFC時的主要影響-（d）和相互作用-（g）圖。
文獻循環數據的一致性
圖6將電池衰減數據與先前的商業18650電池?cái)?shù)據對比。同一制造商的電池衰減數據保持了一致。不同制造商的電池衰減速度有時一致有時不同。這些差異表示了即使具有同樣形狀，化學成分和其他參數的電池也不能用來預測某一電池的循環壽命。材料的細微變化也會影響電池性能。因此成熟的電池衰減模型更有利于了解電池的真實壽命。即使精確度不同，特定化學物質電池的依賴性程度趨勢一致。

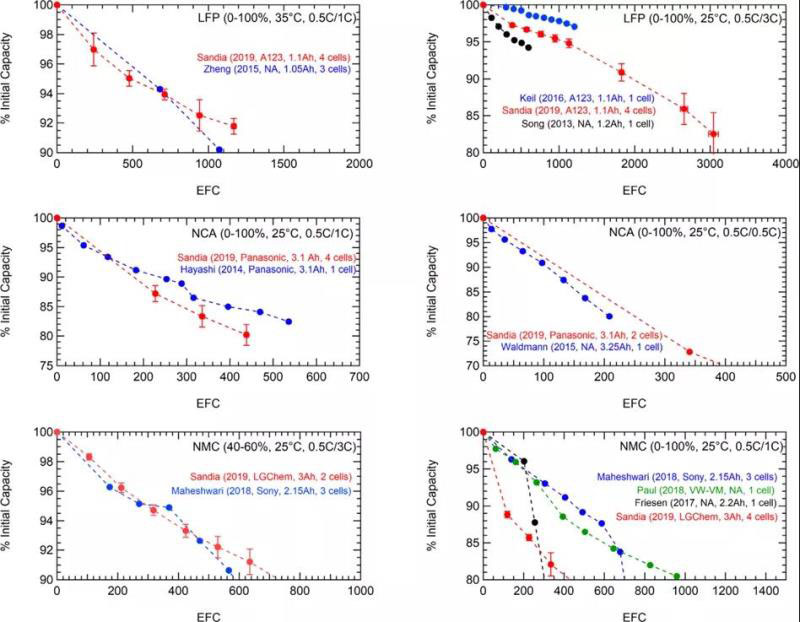

圖6. 研究之間電池循環容量衰減的比較。每個圖中標出化學和循環條件， DOD，溫度和充放電速率。對于每個數據集，記錄了發布年份，電池制造商，電池容量以及在指定條件下循環的電池?cái)?shù)量。
【結論】
將NMC，NCA和LFP商用鋰離子電池在不同的溫度，放電深度和放電速率下循環，比較了容量和放電能量保持率以及充放效率。通過定性和方差分析對每個循環變量的依賴性進行了分析。這項工作的主要結論包括：
（1）即使在制造商指定的工作范圍內，根據條件，容量為80％時的等效全循環數據也會有所差異。
（2） LFP電池在所有條件下都具有最高的循環壽命。但是根據放電能量比較電池時，這種性能差距減小，這是由于LFP電池容量較低和電壓較低。這說明了為適當度量標準的重要性。
（3）循環條件的不同，電池之間的RTE差異可能高達10％，隨著老化，RTE可能降低5％以上。LFP電池通常在所有條件下均具有較高的RTE，對于所有電池，RTE隨放電速率的增加而持續下降。
（4）基于當前的工作和對以前的商業電池研究的回顧，溫度，放電深度和放電速率依賴性的趨勢是化學成分特有的。不應將一種化學物質的可變依賴性廣泛地推論到所有鋰離子電池上。
（5）在15℃至35℃的溫度范圍內，LFP電池的容量衰減率隨溫度的升高而增加，而NMC電池的容量衰減率則隨溫度的下降而減小，表明存在不同的主要降解機理。這些結果說明了在正常工作范圍內改變多個溫度的價值，而不是僅僅看極端溫度。LFP和NMC電池在最佳條件下的差距對電池?zé)峁芾懋a(chǎn)生了影響。對文獻和此處結果的調查表明，LFP電池更適合低溫應用。
（6）與LFP電池相比，NMC和NCA電池對放電深度的依賴性更高，對整個SOC范圍循環的靈敏度更高。
（7）更大的數據集和報告值的標準偏差可以?xún)?yōu)化電池衰減模型。大多數模型是根據單個實驗數據集進行評估的，但本研究與以前的商業電池研究相比，即使在相同條件下，其變化也是可能存在的。
Yuliya Preger, Heather M. Barkholtz, Armando Fresquez, Daniel L. Campbell, Benjamin W. Juba, Jessica Romàn-Kustas, Summer R. Ferreira, and Babu Chalamala, Degradation of Commercial Lithium-Ion Cells as a Function of Chemistry and Cycling Conditions. Journal of The Electrochemical Society, 2020, DOI:10.1149/1945-7111/abae37
