當前，儲能技術成為行業熱門話題之一。作為南方電網在儲能領域的重要試點，寶清電池儲能站的穩定運行不但是對南網儲能技術研究的檢驗和完善，也為類似工程及電網發展帶來不少啟發。寶清站目前的運行結果表明，儲能系統控制策略合理，運行安全穩定，響應快速，運行維護簡單，這標志著大容量電池儲能技術在電網中獲得了初步驗證。

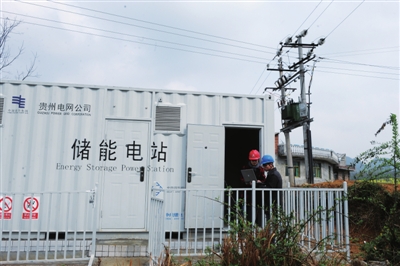

貴州安順寧谷鎮潘孟村里的儲能站

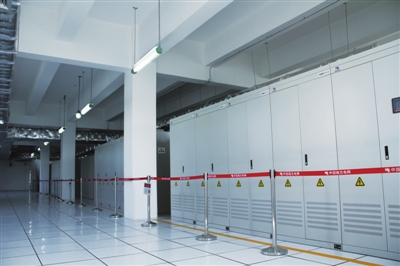

寶清儲能站電池堆室

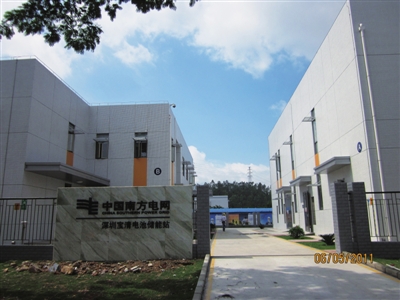

深圳寶清電池儲能站正門
投運4兆瓦，具備多種運行模式
“經過2011年多次集中消缺后，寶清站2012年運行狀態比較穩定。”調峰調頻公司寶清儲能站站長李勇琦告訴記者，經過1年多的調試、消缺，寶清站可靠性逐步提高，去年7至12月實現了運行“零”異常。
據了解，寶清電池儲能站一期規模為4兆瓦，遠期規模為10兆瓦。目前，4兆瓦電池儲能系統接入深圳電網110千伏碧嶺變電站。
“由于南方電網區域內新能源并不算豐富，因此我們把寶清儲能站定位為配網側容量調節和事故備用。”南網科研院智能電網研究所儲能研究室主任陸志剛介紹道，目前寶清儲能站主要用于為配網削峰填谷，同時兼?zhèn)渚o急調頻調壓的作用。儲能站投運后，所接入110千伏碧嶺站變壓器在最大負荷日峰谷差縮小了18%。此外，寶清站還圓滿完成了大運會以及十八大期間的重要保電任務。
目前寶清儲能站具備削峰填谷、系統調頻、系統調壓、系統備用等多種運行模式，既可以在單一模式下運行，也可以多種模式協調控制運行。
“寶清站是按照無人值班，全自動運行，免維護這種要求來設計，現階段以運維一體化模式進行管理。”調峰調頻公司檢修試驗中心主任黃曉東告訴記者，由于設備及系統沒有抽水蓄能電站那么復雜，因此維護起來也相對容易。
三年多來的眾多“第一次”
第一個吃螃蟹的人并不好當。為了建好、管好、用好我國第一座兆瓦級磷酸鐵鋰電池儲能站，南方電網公司對兆瓦級電池儲能站技術規范、關鍵設備、集成技術、并網技術等展開了研究。
“由于沒有成熟經驗可以借鑒，我們需要進行很多‘第一次’嘗試。”記者從南網科研院了解到，科研人員在研究與實踐過程中實現了多項技術創新以及集成創新。以關鍵設備研究為例，研究人員首次提出適用于儲能領域的低壓大容量單級、雙級多組接入的兩種PCS拓撲結構。據悉，能量轉換系統(PCS)是儲能站直流電池和交流電網連接的中間環節，是完成交直流轉換的關鍵設備，為了進行技術比對，科研人員采用了多種PCS拓撲結構。由于不同方式各有利弊，科研人員又提出了一種效率高、結構簡單，同時均流性能好的新拓撲結構。
“對于電池儲能這種新事物，一方面要考慮如何盡量發揮它在電網中的作用，另一方面也要關注設備安全，尤其是延長電池使用壽命。”為此，項目組對電池儲能站功能作用及運行模式進行探索，解決了多模式協調控制難題，并首次系統性對電池堆運行維護技術進行研究，用于分析改善電池健康狀況。此外，還對電池儲能標準進行研究，在國內首次提出完善的儲能系統標準體系，目前形成2項國家標準以及4項行業標準;對電池儲能站效益進行研究，建立了國內首個儲能綜合效益評估體系。
經過試驗與實際應用，南方電網公司已經基本掌握了磷酸鐵鋰電池儲能站的集成應用技術和運行維護技術，進一步了解了電池運行特性和電池容量衰減變化規律，建立起大容量電池儲能標準體系，這些經驗都將為類似項目提供借鑒。
目前成本偏高制約推廣
“實際運行驗證了當初的設想。”黃曉東說。實踐結果表明，電池儲能確實具備較高的綜合循環效率(最優轉換效率達86%)、工況轉換速度快(待機狀態到額定功率出力不到100毫秒)、運行方式更靈活并且安全可靠。
然而，目前這種大容量的電池儲能方式還不具備大規模推廣的條件。陸志剛告訴記者，推廣瓶頸主要體現在經濟性方面。雖然電池儲能技術具備響應速度快、四象限獨立運行、選址范圍廣等優點，但目前每千瓦電池儲能成本約為抽水蓄能的4倍。“但是這兩種方式的價格差距正在逐漸減少，未來電池儲能技術將有廣闊的應用前景。”他坦承，電網企業在降低電池制造成本方面不是“主角兒”，但在集成應用方面可以盡量壓縮成本，促進儲能技術經濟性的提高。
未來，除了大容量儲能站這種方式外，電池儲能還可能朝著集裝箱、可移動、小型化、即插即用等方向發展。當成本降低后，儲能技術將在智能微網、新能源接入、應急保電等方面得到更充分應用。
據了解，南方電網公司希望把寶清電池儲能站建設成為一個多種技術路線、不同技術方案的對比平臺。目前重點工作包括研究大容量儲能系統最有效的接入方式，并對不同類型的鋰電池性能進行比較，探索從應用層面提高電池循環性能和可靠性的方法等。下一步還將繼續完善寶清儲能站功能(如黑啟動、孤島運行等)，進一步提高其效率以及響應速度。
