分布式新能源接入下的區塊鏈共識機制研究
方 響，馬 笛，侯偉宏，孫智卿，楊 翾，劉 劍
（國網浙江省電力有限公司杭州供電公司，杭州 310009）
方響, 馬笛, 侯偉宏等. 分布式新能源接入下的區塊鏈共識機制研究[J]. 浙江電力, 2019, 38(7):1-6.
0 引言
目前，以光伏為代表的新能源已逐漸取代傳統的集中式煤炭、天然氣發電，能源生產逐步向可再生能源轉型。根據中國電力企業聯合會數據統計，分布式光伏發電以70%以上的速度持續增長，高比例可再生能源將成為未來電網的重要特征，電網系統靈活性將大幅提升，但隨之而來的是對電網網架安全性、可靠性的更高要求，對電網調度專業調控能力、風險控制能力的更高要求。
新能源具有分布分散、潮流可控、產用靈活等特點，這些特點天然與區塊鏈技術相契合。通過將區塊鏈技術引入到正在逐步成型的分布式新能源共享服務平臺中，可以有效促進信息與物理系統的進一步融合，實現新能源電力數據共享傳輸?shù)亩嘣偷统杀净痆1-2]。區塊鏈技術從提出至今已經過十余年的優化發展，在加密算法等領域技術已較為成熟，然而作為區塊鏈技術靈魂的共識機制領域，仍在隨著區塊鏈技術應用領域的不斷擴展而推陳出新，選取合適恰當?shù)墓沧R機制算法將從本質上影響該鏈的傳輸性能、容錯能力。目前各領域已獲得成熟應用的共識機制包括PBFT（實用拜占庭容錯）機制、POW（工作量證明）機制、POS（股權證明）機制、DPOS（委托權益證明）機制、PAXOS（提案選舉）機制、RAFT（領導者選舉）機制等。文獻[3]介紹了比特幣所采用的POW 機制，該機制將大量算力投入到防止惡意攻擊打垮比特幣網絡中，作為一種強一致性共識機制，效率較低。POS 機制、DPOS 機制作為基于POW 的改進型共識機制，在一定程度上減小了POW 的算力浪費和去中心化負面影響，但是仍未形成質的飛躍。文獻[4]介紹了PBFT 機制，該機制基于拜占庭容錯技術，可以有效處理網絡中斷、惡意攻擊等問題，算法復雜度已降為多項式級；文獻[5]介紹了以PAXOS 機制、RAFT機制為代表的在不存在惡意節點的可信環境下使用的共識機制，該類機制在算法復雜度、容錯率等性能上有較大優勢。
由于以分布式新能源為代表的電力信息數據傳輸業務存在實時性需求，對所選用區塊鏈技術具有較高的傳輸速度要求[6-7]，以比特幣為代表的數字貨幣領域所使用的共識機制復雜度通常為多項式級甚至指數級，無法滿足電力領域的要求。PAXOS 和RAFT 等共識機制算法在復雜度等方面可以有效滿足相應要求，但對于區塊鏈節點要求滿足拜占庭容錯條件，即鏈中不存在惡意節點，只有可能存在故障節點，保證通信過程中避免在不可靠信道上探尋數據信息傳遞的一致性[14]。本文對電力信息數據傳輸場景滿足拜占庭容錯條件進行了說明，并以RAFT 算法作為本場景下的共識算法[8]，構建分布式新能源信息互聯模式。
1 區塊鏈技術原理
1.1 區塊鏈層次架構
區塊鏈技術所具有的多方維護特性使得其在各個行業領域得到了廣泛應用，有助于打破信息數據壁壘，推動顛覆性業務整合。區塊鏈層次架構如圖1 所示，主要包含數據層、網絡層、共識層、應用層[9]。其中，數據層通過加密算法和數字簽名等手段對數據進行處理，以區塊形式進行數據信息存儲。網絡層使區塊鏈中各個節點通過網絡通信協議進行約定，以及對數據傳輸?shù)恼鎸嵭?、合法性進行驗證。共識層基于以POW 機制為代表的共識機制來確保數據的正確性和系統的可用性，共識機制的算法決定了該區塊鏈系統的整體復雜度以及相應的信息傳輸速度。在應用層，基于智能合約的可編程性特點，可以在許多領域及產業獲得相關應用，且合約具有的自動判斷特性可以免除第三方的監督。

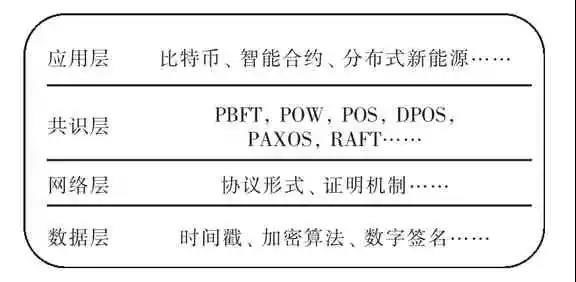

圖1 區塊鏈層次架構
1.2 區塊鏈鏈式數據結構
區塊鏈是一串使用密碼學方法相關聯產生的數據塊，每一個數據塊中都包含一次發用電的所有相關信息。該類信息不以交易的原始數據形式進行保存，而是利用hash 算法將數據轉化為固定長度的二進制形式的hash 值，并由區塊鏈系統采用Merkle 樹對這些信息進行歸納表示。當一次電能轉化確實發生后，區塊鏈系統還會為其蓋上正確的時間戳，表明該電能量區塊所屬權已發生轉移，自動避免重復需求情況的發生[4，11]。區塊鏈的該算法流程既可用于驗證其發用電信息的有效性，同時還可生成下一個區塊，單個區塊的數據結構如圖2 所示。

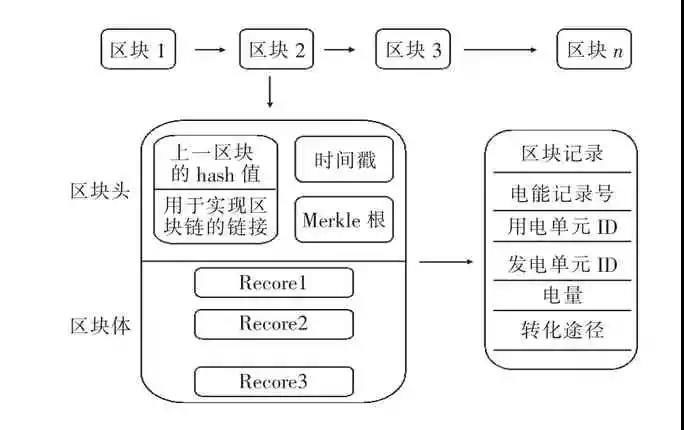

圖2 分布式新能源區塊結構
1.3 區塊鏈共識機制介紹
1.3.1 共識機制概念
區塊鏈呈現出的諸多特性，如去中心化、集體維護性、智能合約、安全可信等，為分布式能源并網和運維的數據互操作和信息安全問題提供了新的解決方案，也使得利用區塊鏈技術構建新型電網運行模式成為可能，使系統中不需要集中的中央存儲，所有節點都可以部分或全部地備份區塊鏈中的信息，任意節點的數據丟失都不會影響到系統的正常運行，因此在數據存儲上有很強的魯棒性和可靠性。
在共識機制中，所有參與的相關方均利用信息通信技術互聯，通過區塊鏈技術實現授權和交互，并且交易中所有的操作、合約均會被記錄和追溯，數據將無法被篡改。共識機制可以保證任何分布式新能源相關方都可以通過注冊機制參與共識，任何信息都會被所有參與者記錄實現公開和透明，以及歷史交易數據幾乎無法篡改。
1.3.2 傳統基于證明機制的區塊鏈共識
以比特幣為代表的數字貨幣區塊鏈是一種對全網完全公開，不包含全局地址記錄的鏈式系統，以個體用戶為主體的任意節點均可在系統中進行記賬及區塊驗證，可隨時任意加入或退出區塊鏈系統。系統對用戶節點的掌握度較弱，無法明確節點之間的聯通狀況。
以POW 機制為例，該共識機制為全網節點提供一個較復雜的計算問題，由全網節點（礦機）開始同步計算。問題具有難計算、易驗證的特性，當某一節點完成計算后，將計算結果與記錄內容統一打包為區塊，傳播給聯通的所有其他節點（礦機）進行正確性驗證，驗證通過后接受該區塊[12-13]。
1.3.3 拜占庭容錯
拜占庭容錯是以區塊鏈為代表的分布式領域的經典容錯問題。拜占庭是東羅馬帝國的首都，因為國土遼闊，所以需要避免戰爭時期不同位置的將軍可能存在叛變和間諜問題，實現全拜占庭軍隊范圍內的一致共識。在現代通信中的含義即為如何在存在消息丟失的不可靠信道上探尋數據信息傳遞的一致性[14]。該問題廣泛存在于以比特幣為代表的貨幣區塊鏈應用中，也因此衍生出了包括POW 和POS 等一系列的共識機制。然而，對于以電網分布式新能源為代表的區塊鏈應用領域，本身依靠電力系統、電網合約等形式的約束，可以確保參與區塊鏈的分布式新能源節點不存在擅自修改信息數據的可能性。同時，電網分布式新能源信息傳輸具有對于算力、傳輸速度、算法復雜度等方面的高標準和高要求，因此，提出使用基于RAFT 共識算法的電力區塊鏈機制。
2 RAFT 共識算法
2.1 復制狀態機理論
相較于以比特幣為代表的數字貨幣區塊鏈，電網分布式新能源區塊鏈具有半開放特性，即參與節點（分布式電站）需通過電網公司審核、簽訂協議后方可加入。該類區塊鏈不存在拜占庭容錯問題，可以采用基于復制狀態機理論的算法作為共識機制，一般常見的有PAXOS 和RAFT 等。復制狀態機主要進行復制日志工作，通過各個模塊質檢互相通信，來確保每個日志以相同的順序被復制[15]。在正確復制的前提下，每個模塊的狀態機按照日志順序進行命令處理，并將處理結果反饋給客戶端，過程如圖3 所示。
2.2 RAFT 算法原理
2.2.1 算法概述
RAFT 是一種基于PAXOS 的改進型算法，相較于PAXOS 算法，在具備同等容錯性、傳輸特性的基礎上，架構更簡化，適用于實際的生產環境[16]。RAFT 主要包含節點選舉、日志復制兩大重要功能。參與節點被定義為主導者、跟隨者、候選人3 種狀態。其中，主導者節點負責處理系統的服務請求，跟隨者節點負責被動接收及回復主導者節點發送的信息，候選人節點為在主導節點發生故障宕機狀態下重新進行節點選舉時的過渡狀態。

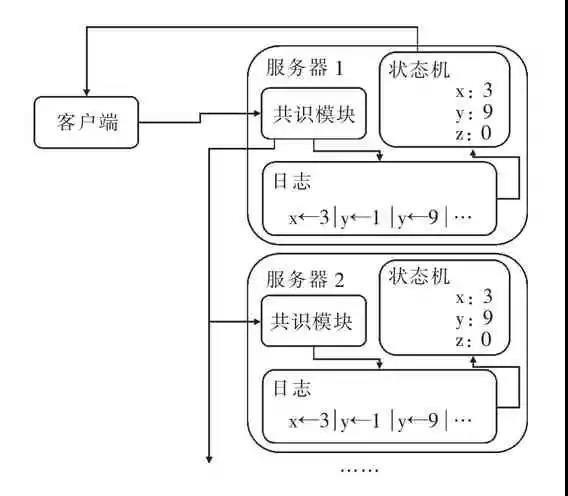

圖3 狀態機復制流程
2.2.2 節點選舉
節點選舉發生在建鏈初始化階段或主導者節點任期滿后停止發信后的重新選舉過渡階段。其中，在初始化階段，所有節點均作為候選人節點，向所有其他節點發送選舉請求，當某候選人節點獲得超過半數其他節點的支持，將當選為主導者節點；若沒有候選人節點滿足選舉條件，在節點內置時鐘經過一定周期后，再重新進行選舉。對于主導者節點在內置時鐘周期滿后停止發信的狀況下，由于其他所有跟隨者節點在內置時鐘經過一定周期后都無法獲得主導者節點傳輸?shù)男畔?，自動進入過渡階段，進行重新選舉。由于每個節點內置時鐘的周期不完全一致，因此在過渡階段為最先達到周期條件的節點作為候選人節點進行選舉。節點選舉流程如圖4 所示。對于主導者節點因外部原因?qū)е鹿收匣蝈礄C，其情況同重新選舉過渡階段，由于其他所有節點停止收到主導者節點發送的信息而提前進入重新選舉。

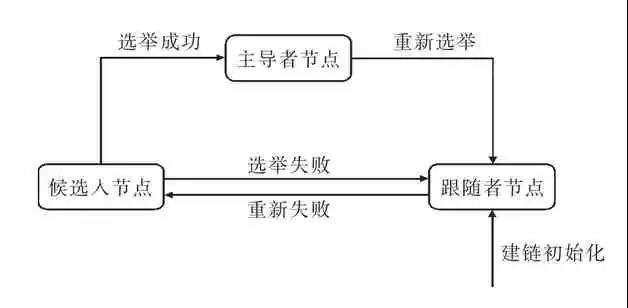

圖4 節點選舉轉換流程
2.2.3 日志復制
RAFT 算法的日志復制流程總體遵循狀態機復制的原則和流程，其核心在于節點內置時鐘周期及跟隨者節點反饋機制。其中，內置時鐘周期主要服務于節點選舉機制，確保主導節點的輪換及故障宕機情況下的系統可持續性。
跟隨者節點反饋機制是讓主導者節點確認日志條目已被跟隨者節點安全接收及復制，主要用于處理跟隨者節點可能出現的故障宕機、網絡延遲等問題，主導者節點通過不斷重復發送追加日志條目的方式來確保跟隨者節點存儲的日志條目與本身一致，實現共識。另外，在跟隨者節點向主導者節點進行反饋后，不會立即將日志條目進行同步，必須等待主導者節點提供的下一輪日志條目中包含了主導者節點已將上一輪條目同步的確認信息，再將條目進行同步，具體流程如圖5所示。

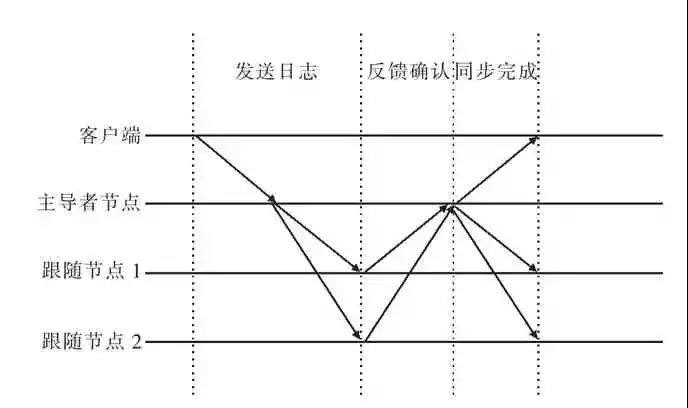

圖5 日志復制流程
3 分布式新能源接入下的改進型RAFT算法
3.1 基于數據中心的領導者節點選舉
根據國網公司提出的“三型兩網”發展戰略，各省市都在積極探索推進“三站合一”建設方案，即將原有變電站改造為變電站、充換電站、數據中心的多功能合一站所。傳統RAFT 共識算法中的選舉機制不考慮節點間的差異性，具有普適性的特點?？紤]到數據中心相較于區塊鏈中其他節點具備的高性能、高可靠性優勢，極為適合作為領導者節點。同時，未來數據中心將在各地區進行多點布局，因此本文在傳統RAFT 算法的基礎上，將選舉機制中可作為候選者的節點由鏈中所有節點縮減為數據中心站所在節點。即當主導者節點時鐘周期滿后，由布置在其他數據中心站的候選節點進行選舉，非數據中心站節點將不再有資格作為候選者節點或領導者節點，如圖6 所示。
圖6 改進型選舉機制
該改進方法充分利用了數據中心站節點相較于其他節點的高可靠性，解決了原有RAFT 算法在主導者節點故障宕機情況下需重新選舉而存在真空期的問題。同時，如圖5 所示，假設n 為節點總數，其中主導者節點數量為1，跟隨者節點數量應為n-1，主導者節點在日志復制流程中所需進行的數據交換次數分別為發送日志階段n 次、反饋確認階段n-1 次、同步完成階段n 次，而對任意跟隨者節點，所需進行數據交換次數為3 次，即主導者節點所做數據交換次數為跟隨者節點的pagenumber_ebook=8,pagenumber_book=5倍，需要以數據中心站為強大的算力支撐。
3.2 電網解列情況下的共識組狀態
電力系統在遭受到巨大干擾后可能發生失穩及解列等情況，大電網系統分解成為幾個部分單獨運行，無法同步。在未來分布式新能源分布量足夠巨大的前提下，區塊鏈也應能繼續保持正常運作。在該狀態下，區塊鏈內節點也根據解列情況劃分為幾個獨立的信息交換共識組，如圖7 所示。各個共識組的運作模式和機制與傳統RAFT共識算法一致。

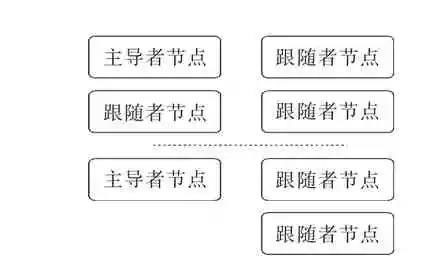

圖7 解列后共識組劃分
當電網故障恢復，各個獨立子系統恢復同步運行后，各共識組也將重新合一。針對組合前后主導者節點數量不一致問題，遵循比較組內跟隨者節點數量來進行判定。對于組內跟隨者節點較少的共識組，在其主導者節點內置時鐘周期滿后自動降為跟隨者節點，所有該組節點統一歸入較大的共識組中。
3.3 節點數據容錯分析
本文選擇RAFT 算法是基于分布式新能源接入不存在拜占庭問題為基礎，但是針對節點共識過程或日志訪問過程中可能存在的數據傳輸誤碼性錯誤，仍然需要進行分析。如圖8 為跟隨者節點1 和跟隨者節點2 分別在共識階段和訪問階段出現數據傳輸錯誤的情況。

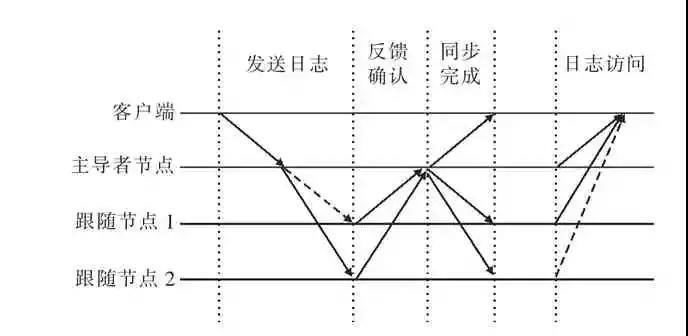

圖8 節點數據傳輸錯誤情況
該類節點數據傳輸錯誤情況可能發生在共識階段和數據訪問階段，假設系統錯誤節點數量為m，則應當滿足關系：
式中：Consensusfault為共識階段錯誤節點數；Queryfault為數據訪問階段錯誤節點數。
以圖8 中3 節點情況為例，當且僅當數據錯誤發生在同一個節點的共識和訪問過程中，此時客戶端訪問得到結果為2 個正確節點及1 個錯誤節點信息，可以判斷篩除錯誤信息保證容錯。如如圖8 所示，跟隨者節點1 發生共識錯誤，跟隨者節點2 發生訪問錯誤，則最終客戶端無法通過篩除獲得正確信息。綜上所述，系統可容錯節點數量m 與系統總節點數量n 的關系應為：
pagenumber_ebook=8,pagenumber_book=5
3.4 節點算法復雜度分析
RAFT 算法的核心共識過程即為如圖5 所示的日志復制，根據3.1 所述，在該過程中的數據交互總數應為主導者節點進行3n-1 次、n-1 個跟隨節點分別交換3 次，共計6n-3 次，總體算法復雜度僅為n 的倍數級，記為O（n），對硬件設備要求較低。
4 結語
本文提出的針對分布式新能源接入的區塊鏈共識算法充分利用了電力系統內不存在惡意節點的拜占庭情況，同時，根據未來國網公司大力推廣“三站合一”模式進行提前布局，將主導者節點選舉機制改為轉讓機制，充分利用未來數據中心站的高可靠性、易維護性，采用的基于RAFT 的電網改進型算法適用于處理電網獨有的故障解列問題。另外，相比于其他共識算法，該算法具備的高容錯性、低復雜度特性可以更好地滿足電力信息傳輸?shù)募磿r性要求。
