核心內(nèi)容
1. 對(duì)氟化SEI的發(fā)展脈絡(luò)進(jìn)行了詳細(xì)梳理，重點(diǎn)闡述了氟化SEI在高電壓金屬鋰電池體系中的應(yīng)用。
2. 從氟化SEI的基礎(chǔ)理解，溶劑分解所得氟化SEI和陰離子分解所得氟化SEI三個(gè)方面總結(jié)分析了氟化SEI的組成、結(jié)構(gòu)、特性，設(shè)計(jì)策略及實(shí)際應(yīng)用，指出氟化SEI在基礎(chǔ)研究和產(chǎn)業(yè)化方面面臨的挑戰(zhàn)，并探討了解決挑戰(zhàn)的可能思路和方向，展望了未來(lái)的發(fā)展前景。
金屬鋰電池
二次電池極大地改變了我們的現(xiàn)代生活方式。2019年10月9日，瑞典皇家科學(xué)院宣布，美國(guó)德州大學(xué)奧斯汀分校約翰·巴尼斯特·古迪納夫(John B. Goodenough)、美國(guó)紐約州立大學(xué)賓漢姆分校斯坦利·威廷漢（M.Stanley Whittingham） 和日本旭化成株式會(huì)社吉野彰(Akira Yoshino)三人獲得2019年諾貝爾化學(xué)獎(jiǎng)，以表彰他們對(duì)鋰離子電池研發(fā)的貢獻(xiàn)。鋰離子電池已經(jīng)徹底改變了我們的生活，廣泛用于從手機(jī)到筆記本及當(dāng)代的電動(dòng)汽車。隨著鋰電池應(yīng)用的廣泛推廣，各種儲(chǔ)能系統(tǒng)對(duì)于二次電池的能量密度提出了更高的要求。
在諸多高比能體系中，將鋰金屬負(fù)極與高電壓正極匹配構(gòu)筑的二次鋰金屬電池廣受關(guān)注。然而，實(shí)用金屬鋰電池由于鋰枝晶的生長(zhǎng)而存在循環(huán)壽命短、安全性能差的問(wèn)題。鋰負(fù)極表面SEI不穩(wěn)定，容易形成鋰枝晶。構(gòu)建均勻SEI 是抑制鋰枝晶生長(zhǎng)，提高電池循環(huán)壽命及安全性能的關(guān)鍵。
近年來(lái)，大量研究表明氟化 SEI 是一種保護(hù)金屬鋰負(fù)極的有效策略。氟化SEI在基礎(chǔ)理解層面為探究SEI 提供了一個(gè)很好的切入點(diǎn)。在與本文第一作者李滔博士和通訊作者張強(qiáng)教授交流之后，今天小編幫大家分析一篇最近剛發(fā)表在Joule期刊上的綜述與展望論文：高電壓金屬鋰電池中的氟化SEI，為相關(guān)的能源、材料、化學(xué)領(lǐng)域?qū)＜姨峁┭芯繀⒖肌?
金屬鋰電池面臨挑戰(zhàn)
鋰離子電池已在便攜式電子產(chǎn)品領(lǐng)域得到廣泛應(yīng)用。然而，鋰離子電池系統(tǒng)受電極材料的理論容量制約，其能量密度難以進(jìn)一步提升，因而限制了鋰離子電池在電動(dòng)汽車、電網(wǎng)儲(chǔ)能等領(lǐng)域的廣泛應(yīng)用。目前，商業(yè)化的鋰離子電池正極材料正在往高容量型的高鎳三元正極材料（如鎳鈷鋁 NCA）及富鋰錳基正極材料發(fā)展，負(fù)極材料則主要往硅碳復(fù)合負(fù)極發(fā)展。然而， NCA 與硅碳負(fù)極匹配所得鋰離子動(dòng)力電池體系的能量密度也只能達(dá)~300 Wh kg?1（當(dāng)前先進(jìn)水平），仍無(wú)法滿足消費(fèi)者對(duì)續(xù)航里程的需求。因此，開(kāi)發(fā)下一代高容量電極材料成為提高二次電池能量密度的關(guān)鍵。
金屬鋰具有高達(dá) 3860 mAh g?1的理論比容量及?3.04 V 的電極電勢(shì)（相對(duì)于標(biāo)準(zhǔn)氫電極），是構(gòu)建高比能電池的關(guān)鍵負(fù)極材料。在新型儲(chǔ)能系統(tǒng)中，基于金屬鋰負(fù)極的金屬鋰電池（如鋰硫電池 Li–S、鋰空氣電池 Li–O2、鋰-嵌鋰過(guò)渡金屬氧化物電池 Li–LMO）因具有比現(xiàn)有商業(yè)化鋰離子電池更高的理論能量密度而有望成為下一代二次電池體系。例如，將傳統(tǒng)鋰離子電池的石墨負(fù)極替換成金屬鋰負(fù)極， 電池的能量密度將提升~50%。因此，安全、高效、穩(wěn)定利用金屬鋰負(fù)極是實(shí)現(xiàn)高比能金屬鋰電池實(shí)用化的必經(jīng)之路。

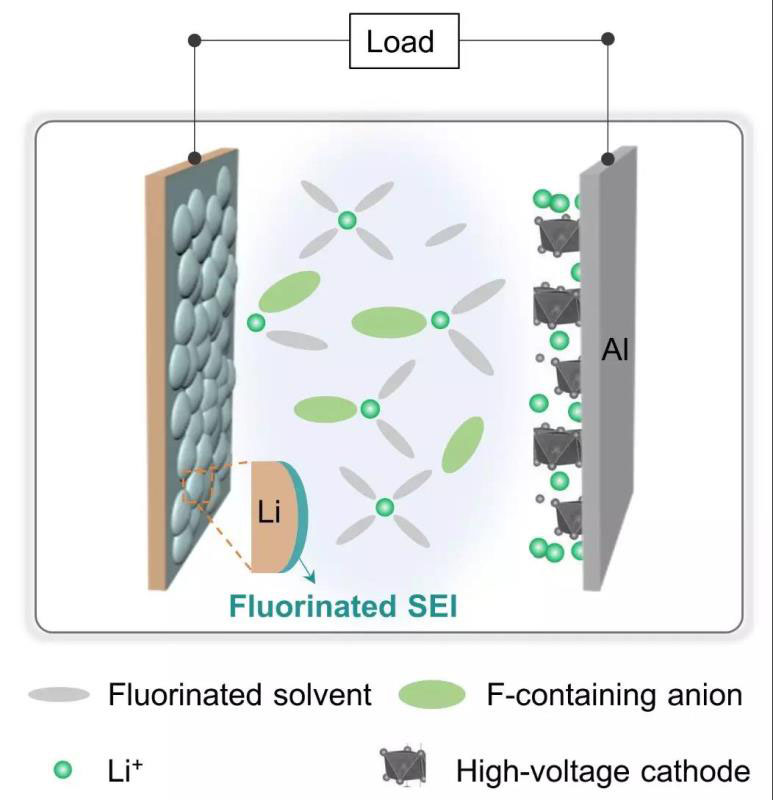

金屬鋰表面所形成的不均勻、易破碎的 SEI 是造成高壓金屬鋰電池循環(huán)壽命短及安全隱患的主要原因。構(gòu)建均勻、穩(wěn)定的 SEI 是高電壓金屬鋰電池實(shí)現(xiàn)實(shí)用化的關(guān)鍵所在。近年來(lái)，大量研究表明氟化 SEI 是一種保護(hù)金屬鋰負(fù)極的有效策略。氟化SEI 的特點(diǎn)是其中含有大量的 LiF。LiF 主要由電解液中的氟代溶劑，添加劑，或者含氟的鋰鹽分解而來(lái)。由于 LiF 具有大的帶隙，低的 Li+擴(kuò)散能壘和高表面能，因此氟化 SEI 能夠有效阻擋電子的穿透以及促進(jìn) Li+的快速擴(kuò)散，從而減少金屬鋰與電解液之間的副反應(yīng)以及促進(jìn)鋰的均勻沉積。另一方面，氟代溶劑一般具有較寬的電化學(xué)穩(wěn)定窗口，因而能夠與高電壓正極材料匹配。在高電壓金屬鋰電池中構(gòu)建氟化 SEI 成為近年來(lái)的一大發(fā)展趨勢(shì)（圖 1）。
內(nèi)容簡(jiǎn)介
日前，來(lái)自清華大學(xué)的張強(qiáng)教授團(tuán)隊(duì)基于課題組近年來(lái)關(guān)于金屬鋰/電解液界面保護(hù)研究【1~5】，聚焦高電壓金屬鋰電池中的氟化SEI做了一項(xiàng)及時(shí)的綜述與展望研究。該文首先從組成、結(jié)構(gòu)及物理化學(xué)性質(zhì)的角度，總結(jié)了當(dāng)前對(duì)氟化SEI的基礎(chǔ)理解和認(rèn)識(shí)：組成上，LiF被認(rèn)為是氟化SEI中起關(guān)鍵作用的主要成分；結(jié)構(gòu)上，通過(guò)冷凍電鏡觀察到氟化SEI為多層結(jié)構(gòu)。特定的組成及結(jié)構(gòu)賦予了氟化SEI一些特殊的性質(zhì)，如低的 Li+擴(kuò)散能壘和高表面能，優(yōu)異的電子阻隔作用以及良好的機(jī)械性能。接著，該文根據(jù)氟的來(lái)源將氟化SEI 分為溶劑分解所得氟化 SEI 和陰離子分解所得氟化 SEI，并對(duì)兩種氟化SEI的設(shè)計(jì)原則、形成機(jī)理及實(shí)際應(yīng)用進(jìn)行系統(tǒng)分析和總結(jié)。
文章最后探討了氟化SEI策略的進(jìn)一步發(fā)展，特別是基礎(chǔ)研究和商業(yè)化應(yīng)用面臨的一些挑戰(zhàn)，提出了未來(lái)的可能的發(fā)展方向。隨著氟化界面設(shè)計(jì)策略的進(jìn)一步發(fā)展，以及與其它金屬鋰負(fù)極保護(hù)策略相結(jié)合，氟化SEI將極大的推進(jìn)高電壓金屬鋰電池的發(fā)展，同時(shí)對(duì)鋰金屬電池中氟化SEI的全面了解，也可以對(duì)其它電池體系中SEI的設(shè)計(jì)有所啟發(fā)，從而促進(jìn)下一代電池的發(fā)展。
圖 1. 高電壓金屬鋰電池中的氟化SEI。
要點(diǎn)1：氟化SEI的發(fā)展簡(jiǎn)史

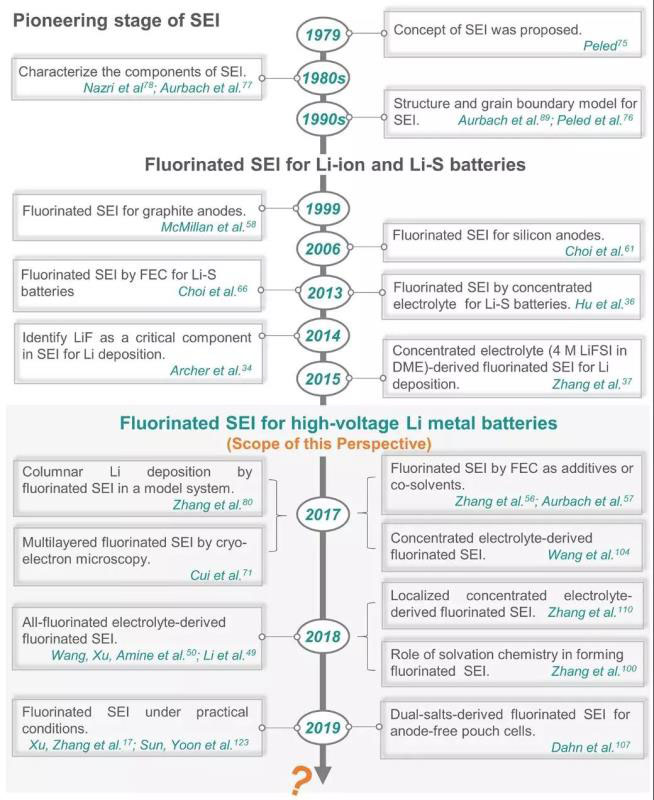

氟化SEI的研究起源于鋰離子電池。首先，氟代碳酸酯類溶劑是基于石墨負(fù)極鋰電池的成膜添加劑；隨后，研究者發(fā)現(xiàn)氟化SEI對(duì)硅負(fù)極、鈉離子電池及鋰硫電池的性能都有明顯的提升。圖2簡(jiǎn)要概括了氟化SEI在鋰離子電池和高壓鋰金屬電池中的發(fā)展史，列出了氟化SEI發(fā)展過(guò)程中的關(guān)鍵性突破時(shí)間節(jié)點(diǎn)：（1）溶劑分解所得氟化SEI的發(fā)展過(guò)程：氟代溶劑首先作為添加劑應(yīng)用于鋰金屬電池，隨后用作共溶劑，以及全氟電解液的提出；（2）鋰鹽分解所得氟化SEI的發(fā)展過(guò)程：逐漸由高濃度電解液向局部高鹽電解液發(fā)展。
圖2.氟化SEI在鋰離子電池和高壓鋰金屬電池中的發(fā)展史。
要點(diǎn)2：兩種氟化 SEI

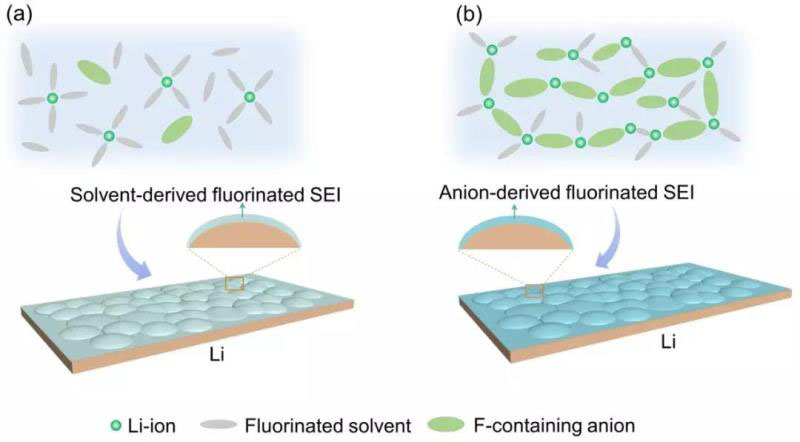

電解液中氟代溶劑與含氟陰離子共同參與鋰離子的溶劑化，且含氟陰離子參與溶劑化的程度與電解液的濃度相關(guān)。氟化SEI的組成來(lái)源于電解液中氟代溶劑及含氟陰離子的化學(xué)/電化學(xué)分解。因此從氟的主要來(lái)源可以將氟化SEI劃分為兩大類：氟代溶劑分解所得氟化SEI（圖3 a）和鋰鹽中陰離子分解所得氟化SEI（圖3 b）。
圖3. 兩種氟化 SEI：(a) 溶劑分解所得氟化 SEI，(b) 陰離子分解所得氟化 SEI。
要點(diǎn)3：氟化SEI的基礎(chǔ)理解

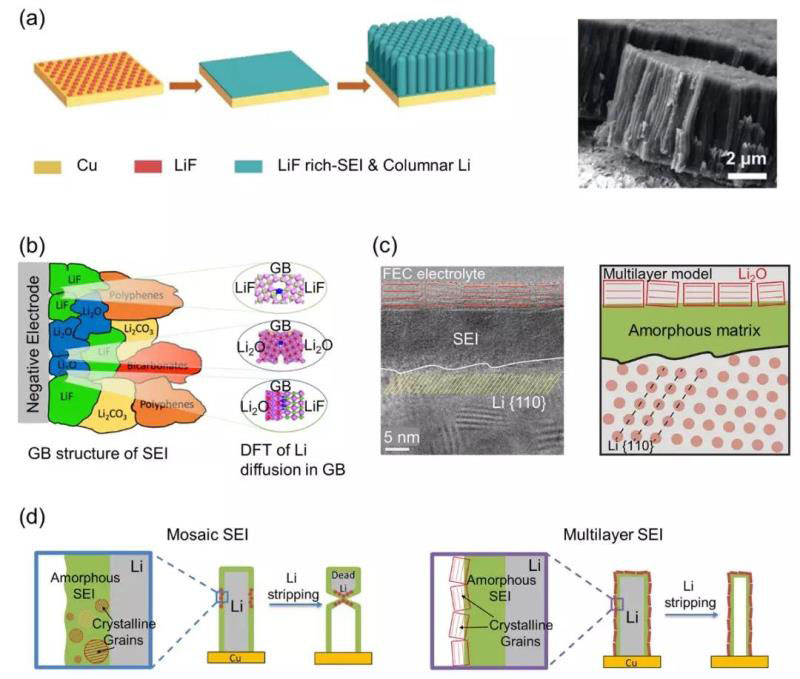

氟化SEI的組成及結(jié)構(gòu)在很大程度上決定了氟化SEI的離子擴(kuò)散、界面能、空間阻抗以及機(jī)械性能等理化性質(zhì)。組成上，LiF被認(rèn)為是氟化SEI中起關(guān)鍵作用的主要成分。Archer等研究表明，鹵素陰離子，尤其是氟離子，可大大增加SEI的表面擴(kuò)散系數(shù)。Zhang等通過(guò)模型體系表明，SEI中的LiF可以誘導(dǎo)鋰的均勻形核與生長(zhǎng)，使鋰呈規(guī)則的柱狀生長(zhǎng)（圖4 a）。Mashayek等通過(guò)理論計(jì)算表明，氟化SEI中鋰離子在LiF/Li2O異質(zhì)晶界間的擴(kuò)散要快于LiF/LiF 及 Li2O/Li2O等均質(zhì)晶界（圖4 b）。結(jié)構(gòu)上，Cui等通過(guò)冷凍電鏡觀察到氟化SEI為多層結(jié)構(gòu)（圖4 c）。相比于馬賽克結(jié)構(gòu)的SEI，層狀結(jié)構(gòu)的氟化SEI中鋰的脫出更加均勻，從而減少死鋰的生成（圖4 d）。
事實(shí)上，當(dāng)前對(duì)氟化SEI的基礎(chǔ)認(rèn)識(shí)還遠(yuǎn)遠(yuǎn)不夠，這主要是由于常規(guī)的非原位表征中很難維持其初始狀態(tài)。氟化SEI的組成、結(jié)構(gòu)與其物理化學(xué)性質(zhì)間的關(guān)聯(lián)還有待進(jìn)一步指認(rèn)，這對(duì)于SEI的進(jìn)一步設(shè)計(jì)具有指導(dǎo)作用。理論計(jì)算與先進(jìn)表征技術(shù)的發(fā)展將有利于對(duì)氟化SEI的全面理解。
圖4. 當(dāng)前對(duì)氟化SEI組成及結(jié)構(gòu)的基礎(chǔ)理解和認(rèn)識(shí)。
要點(diǎn)4：氟代溶劑分解所得氟化 SEI

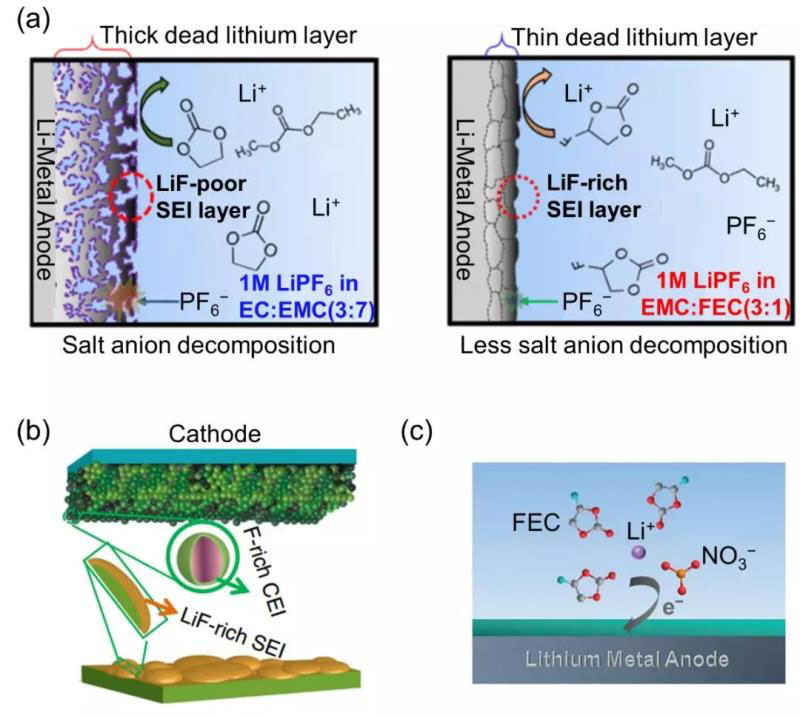

理論上，氟代溶劑由于具有更低的LUMO因而會(huì)優(yōu)先在負(fù)極表面發(fā)生還原分解產(chǎn)生LiF。在眾多線狀和環(huán)狀碳酸酯中，F(xiàn)EC是一種代表性的高效氟代溶劑，常被用于構(gòu)筑氟化SEI。FEC作為添加劑可使鋰負(fù)極表面形成均勻穩(wěn)定的氟化SEI。FEC作為添加劑的效果往往由于很快被消耗而減弱，為此Aurbach及Sun等進(jìn)一步將FEC作為共溶劑（圖5 a）【5】。以FEC為共溶劑，Li| NMC622電池在苛刻的實(shí)際條件下（正極面載量：3.3 mAh cm?2，超薄鋰：50 μm，電解液量：50 μL）表現(xiàn)出穩(wěn)定的循環(huán)性能。為了在SEI中引入更多的LiF以及增強(qiáng)電解液的阻燃性，Wang, Xu, Amine等提出了一種能與5-V正極兼容的全氟電解液。SEI及CEI中大量的LiF有效抑制了鋰負(fù)極枝晶的生長(zhǎng)以及電解液在正極的分解（圖 5 b）【6】。
因此，在該氟化 SEI 及 CEI 的保護(hù)下，Li |NMC811 和Li | LiCoPO4儲(chǔ)能體系都表現(xiàn)出優(yōu)良的循環(huán)穩(wěn)定性。同時(shí)，大量的氟可以抑制燃燒過(guò)程中氧自由基的擴(kuò)散，從而加強(qiáng)電解液的阻燃性。由于 SEI 的組成來(lái)源于鋰離子溶劑化層的還原分解，因此，可通過(guò)調(diào)控鋰離子的溶劑化層來(lái)調(diào)控SEI 的物理化學(xué)性質(zhì)。FEC 與 NO3-共同參與鋰離子的溶劑化層（圖 5 c），它們分解所得 SEI 含有大量的 LiF 和 LiNxOy，這有利于鋰的均勻沉積以及軟包電池的穩(wěn)定循環(huán)。基于氟化 SEI 中 LiF 與其它無(wú)機(jī)組分之間潛在的協(xié)同作用，可通過(guò)調(diào)控鋰離子溶劑化結(jié)構(gòu)來(lái)賦予 SEI 一些獨(dú)特的性質(zhì)。
實(shí)際上，并非所有含氟溶劑都能分解形成LiF。氟代溶劑分子中只有特定位置的氟才能形成氟化SEI，氟代溶劑的反應(yīng)活性與分子結(jié)構(gòu)之間的關(guān)聯(lián)還有待進(jìn)一步探究。此外，LiF不是決定SEI性質(zhì)的唯一成分，LiF與其它無(wú)機(jī)組分之間的協(xié)同作用將是一個(gè)新的發(fā)展方向。
圖5. 氟代溶劑分解所得氟化 SEI。
要點(diǎn)5：陰離子分解所得氟化 SEI

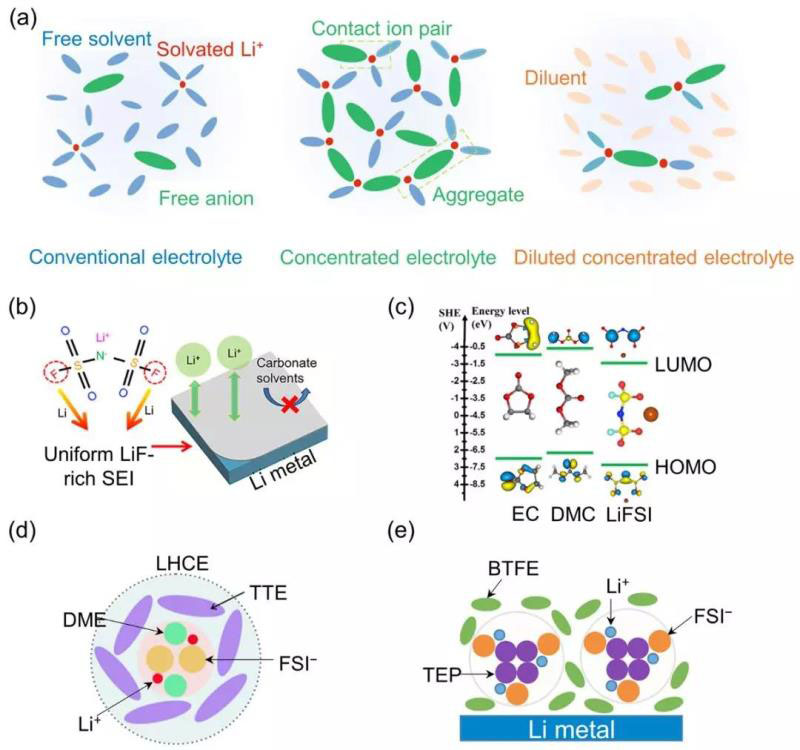

含氟鋰鹽的分解同樣可以為氟化 SEI 的形成提供氟源，尤其是這些鋰鹽的高濃度電解液（HCE）。與傳統(tǒng)稀電解液的一個(gè)主要區(qū)別在于 HCE 中幾乎沒(méi)有自由溶劑分子，且陰離子參與鋰離子的溶劑化（圖 6 a）【7】。HCE 中獨(dú)特的溶劑化結(jié)構(gòu)使得陰離子優(yōu)先分解，形成一層陰離子分解所得的氟化 SEI。為了驗(yàn)證陰離子分解所得氟化 SEI 對(duì)金屬鋰電池的保護(hù)效果，Wang 等研究了 10.0 M LiFSI-EC/DMC 電解液在高壓金屬鋰電池中的SEI（圖 6 b）。
DTF計(jì)算表明， HCE 中 LiFSI 具有比溶劑分子更低的 LUMO 從而先于溶劑分子的分解（圖 6 c）。該 HCE 中所形成的氟化 SEI 能使Li | NMC622 電池穩(wěn)定循環(huán)?？紤]到不同陰離子之間的協(xié)同作用，多種陰離子分解所得 SEI 可能具有較好的綜合性質(zhì)。Zhang，Xu 等設(shè)計(jì)了一種雙鹽高濃度電解液（4.0 M LiDFOB-LiTFSI 溶于 DME），該電解液的分解可形成一層富含 LiF 及含硼物質(zhì)的 SEI。在該SEI 的保護(hù)下，Li | NMC 表現(xiàn)出良好的循環(huán)性能。
為了克服HCE 粘度大、成本高的缺點(diǎn)，Zhang等提出了一種局部高濃度電解液（LHCE）， 通過(guò)加入一種惰性溶劑來(lái)稀釋 HCE。Zhang 等報(bào)導(dǎo)了一種以雙三氟乙基醚（BTFE）為稀釋劑的 LHCE（1.2 M LiFSI/DMC-BTFE, 摩爾比為 1:2）【8】。該 LHCE 中形成的氟化 SEI 可促使鋰以緊密塊狀形式沉積，從而在高壓金屬鋰電池中獲得高的庫(kù)倫效率及穩(wěn)定的循環(huán)性能。為了利用醚類溶劑與金屬鋰的良好兼容性，Zhang，Xu 等報(bào)導(dǎo)了一種能在高壓金屬鋰電池中應(yīng)用的醚類 LHCE（LiFSI-1.2DME-3TTE，摩爾比，其中 TTE（1,1,2,2-四氟乙基-2,2,3,3-四氟丙基醚）為稀釋劑）（圖6 d）。
該電解液中所得氟化 SEI 可使 Li | NMC811 在苛刻的實(shí)際條件下展現(xiàn)出良好的循環(huán)穩(wěn)定性。陰離子分解所得氟化 SEI 還可以規(guī)避阻燃溶劑（比如含磷酸根的溶劑）與金屬鋰的不兼容性，從而使得磷系溶劑可以在金屬鋰電池中應(yīng)用。Zhang等設(shè)計(jì)了一種阻燃型 LHCE（LiFSI-1.33TEP-4BTFE,摩爾比）（圖6 e）。FSI 分解所得氟化 SEI 有效較少了金屬鋰與 TEP 之間的副反應(yīng)，從而使 Li | NMC622 在該 LHCE 電解液中表現(xiàn)出良好的循環(huán)穩(wěn)定性。
陰離子分解所得氟化SEI是溶劑分解所得氟化SEI之外的另一種高效氟化SEI，兩者在組成、結(jié)構(gòu)及離子輸運(yùn)機(jī)制方面的異同點(diǎn)還有待進(jìn)一步探究。此外，含氟陰離子與溶劑或者其它陰離子之間的協(xié)同作用有可能賦予SEI優(yōu)良的綜合性質(zhì)，這為氟化SEI的設(shè)計(jì)提供了很大空間。
圖6. 鋰鹽中含氟陰離子分解所得氟化SEI。
挑戰(zhàn)與展望
高電壓金屬鋰電池是當(dāng)前很有應(yīng)用前景的高比能電池體系。高電壓金屬鋰電池中活躍的界面化學(xué)給電極/電解液界面的穩(wěn)定性帶來(lái)了新的挑戰(zhàn)。研究表明，構(gòu)筑氟化SEI是一種應(yīng)對(duì)這些挑戰(zhàn)非常有效的策略。同時(shí)，氟化SEI在基礎(chǔ)理解層面為探究SEI 提供了一個(gè)很好的切入點(diǎn)。過(guò)去幾年中，氟化SEI的研究取得了很多突破性進(jìn)展，然而在基礎(chǔ)理解以及實(shí)際應(yīng)用方面仍有一些挑戰(zhàn)需要進(jìn)一步研究：
1）氟化SEI的具體形成路徑；
2）氟化SEI中鋰離子擴(kuò)散機(jī)理；
3）氟化SEI的動(dòng)態(tài)演變特征；
4）先進(jìn)表征方法；
5）氟化SEI在實(shí)際應(yīng)用條件下的效果；
6）新氟代溶劑與鋰鹽的研發(fā)；
7）氟化SEI在其它電池體系中的應(yīng)用；
8）大規(guī)模應(yīng)用中，氟代溶劑與鋰鹽的成本、毒性、長(zhǎng)期存儲(chǔ)性能以及環(huán)保問(wèn)題。
小結(jié)
1）對(duì)氟化SEI的發(fā)展脈絡(luò)進(jìn)行了詳細(xì)梳理，重點(diǎn)闡述了氟化SEI在高電壓金屬鋰電池體系中的應(yīng)用；
2）從氟化SEI的基礎(chǔ)理解，溶劑分解所得氟化SEI和陰離子分解所得氟化SEI三個(gè)方面總結(jié)分析了氟化SEI的組成、結(jié)構(gòu)、特性，設(shè)計(jì)策略及實(shí)際應(yīng)用
3）指出氟化SEI在基礎(chǔ)研究和產(chǎn)業(yè)化方面面臨的挑戰(zhàn)，并探討了解決挑戰(zhàn)的可能思路和方向，展望了未來(lái)的發(fā)展前景。
氟化SEI是一種極具發(fā)展前景的金屬鋰負(fù)極保護(hù)策略，但目前還處于初級(jí)階段。先進(jìn)的表征技術(shù)將有助于加強(qiáng)對(duì)氟化SEI的基礎(chǔ)理解，氟化SEI與其它策略相結(jié)合將共同促進(jìn)高壓鋰金屬電池的實(shí)際應(yīng)用。同時(shí)對(duì)鋰金屬電池中氟化SEI的全面了解，也可以對(duì)其它電池體系中SEI的設(shè)計(jì)有所啟發(fā)，從而促進(jìn)下一代電池的發(fā)展。
近年來(lái)，清華大學(xué)張強(qiáng)教授研究團(tuán)隊(duì)在能源材料化學(xué)領(lǐng)域，尤其是金屬鋰負(fù)極、鋰硫電池和電催化開(kāi)展研究工作。在金屬鋰負(fù)極的研究領(lǐng)域，其通過(guò)原位手段研究固態(tài)電解質(zhì)界面膜，并采用納米骨架、人工SEI、表面固態(tài)電解質(zhì)保護(hù)調(diào)控金屬鋰的沉積行為，抑制鋰枝晶的生長(zhǎng)，實(shí)現(xiàn)金屬鋰的高效安全利用。這些相關(guān)研究工作發(fā)表在Angew. Chem. Int. Ed., J. Am. Chem. Soc., Adv. Mater., Chem, Joule, Matter,PNAS, Nat. Commun., Energy Environ. Sci., Energy Storage Mater.等期刊。該研究團(tuán)隊(duì)在鋰硫電池及金屬鋰保護(hù)領(lǐng)域申請(qǐng)了一系列發(fā)明專利。
原文鏈接
Li T, Zhang XQ, Shi P, Zhang Q. Fluorinated Solid Electrolyte Interphasein High-Voltage Lithium Metal Batteries. Joule 2019.
https://www.cell.com/joule/fulltext/S2542-4351(19)30482-9
參考文獻(xiàn)
【1】Zhang, X.-Q., Cheng, X.-B.,Chen, X., Yan, C., and Zhang, Q. (2017). Fluoroethylene carbonate additives torender uniform Li deposits in lithium metal batteries. Adv. Funct. Mater. 27,1605989.
【2】Zhang, X.-Q., Chen, X., Hou,L.-P., Li, B.-Q., Cheng, X.-B., Huang, J.-Q., and Zhang, Q. (2019). Regulatinganions in the solvation sheath of lithium ions for stable lithium metalbatteries. ACS Energy Lett. 4, 411–416.
【3】Zhang, X.-Q., Chen, X., Xu, R.,Cheng, X.-B., Peng, H.-J., Zhang, R., Huang, J.-Q., and Zhang, Q. (2017).Columnar lithium metal anodes. Angew. Chem. Int. Ed. 56, 14207–14211.
【4】Zhang, X.-Q., Chen, X., Cheng,X.-B., Li, B.-Q., Shen, X., Yan, C., Huang, J.-Q., and Zhang, Q. (2018). Highlystable lithium metal batteries enabled by regulating the solvation of lithiumions in nonaqueous electrolytes. Angew. Chem. Int. Ed. 57, 5301–5305.
【5】Markevich,E., Salitra, G., Chesneau, F., Schmidt, M., and Aurbach, D. (2017). Very stablelithium metal stripping–plating at a high rate and high areal capacity influoroethylene carbonate-based organic electrolyte solution. ACS Energy Lett.2, 1321–1326.
【6】Fan, X., Chen, L., Borodin, O.,Ji, X., Chen, J., Hou, S., Deng, T., Zheng, J., Yang, C., Liou, S.-C., Amine,K., Xu, K., and Wang, C. (2018). Non-flammable electrolyte enables Li-metalbatteries with aggressive cathode chemistries. Nat. Nanotechnol. 13, 715–722.
【7】Yamada, Y., Wang, J., Ko, S.,Watanabe, E., and Yamada, A. (2019). Advances and issues in developingsalt-concentrated battery electrolytes. Nat. Energy 4, 269–280.
【8】Chen, S., Zheng, J., Mei, D.,Han, K.S., Engelhard, M.H., Zhao, W., Xu, W., Liu, J., and Zhang, J.-G. (2018).High-voltage lithium-metal batteries enabled by localized high-concentrationelectrolytes. Adv. Mater. 30, 1706102.
