中國儲能網訊：隨著中國風電的快速發展，風電市場開始從“三北”地區向人口密集、電力負荷大、接入條件優的南方地區發展，但這些地區大多地形復雜、建設條件差，風能資源一般，針對特殊的項目環境條件，“低風速”、“高海拔”、“防臺風”等概念被提出。國家能源局“十二五”第二批、第三批及增補擬核準項目總量約50GW，其中云南、貴州、青海等高海拔地區容量合計約7.1GW，占比約15%，開發容量可觀。但在云貴地區風電開發建設和運行過程中，卻逐漸暴露出一些問題，原因主要在于對高海拔地區氣候、風況特性了解不夠，風能資源前期評估工作粗放，風電機組可靠性和適應性低。
本報告主要基于云貴高原和青海地區進行風特性的研究，分析該地區風速、風向、湍流、切變等風特性，總結不同地形、地貌及氣候背景下高海拔地區風特性的差異性和關聯性，同時通過已運行風電場的后評估經驗，為后續高海拔地區風電開發及風電場建設、運行提供更有力的理論與經驗基礎。
高海拔地區地理特性

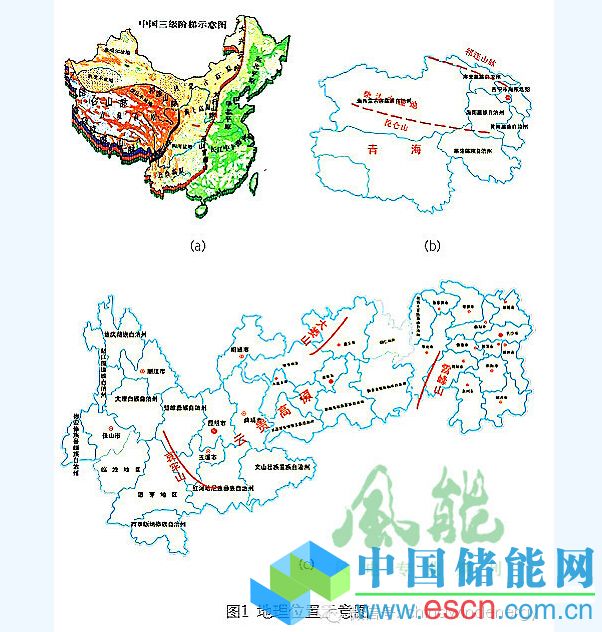

中國地區海拔在2000m以上的區域包括青藏高原、云貴高原、青藏高原與黃土高原交界、天山山系(見圖1a)。青海東北部由阿爾金山、祁連山數列平行山脈和谷地組成，平均海拔4000m以上，西北部是阿爾金山、祁連山和昆侖山環繞的柴達木盆地，海拔600m-3000m之間(見圖1b);云貴高原位于雪峰山以西，大婁山以南，哀牢山以東，地勢西北高，東南低，西部海拔在2000m以上，高原地形較為明顯，山地頂部多呈寬廣平坦地面，或呈和緩起伏地面，東部起伏較大，山脈較多，海拔在1000m-1500m之間(見圖1c)。云貴高原西部主要在云南省境內，山嶺基本上以南北走向?yàn)橹?如點蒼山、烏蒙山和龍山等;東部主要在貴州省境內，山嶺基本上是東北一西南走向。
高海拔地區風的特性
一、風速分布

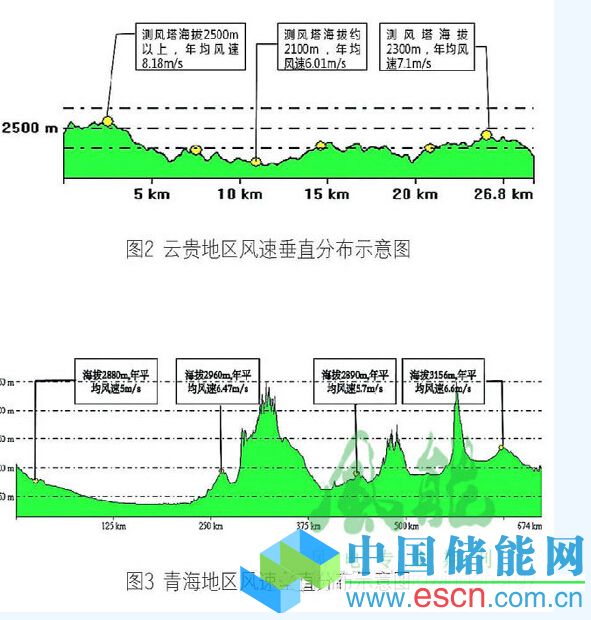

云貴高原整體西高東低、北高南低，有高山、平壩、峽谷、丘陵、隆升地形，海拔在2000mm-3500m之間，該區域地形基本為南北走向的單一、狹長山體，風速與海拔高度呈一定的梯度變化關系如圖2所示，一般情況下海拔越高、風速越大，由于海拔差異大，風速差異大，70m高年平均風速約在6m/s-10m/s之間。
青海省北部和西北部主要為山嶺谷地，東部為河湟谷地，西部為柴達木盆地，風電項目擬開發區域海拔一般在2700m-3500m之間，地形為平坦的荒漠、戈壁灘，風能資源分布較平均，差異不大，如圖3所示，70m高風速一般在5m/s-7m/s之間，屬于低風速區。
二、風切變特征
風切變反映了風速隨高度變化的規律，與地形地貌、地表粗糙度、熱力穩定度相關，其中，地形地貌對風切變的影響比地表粗糙度更明顯，尤其是陡峭地形，在迎風坡和背風坡度大于30%的山脊上，背風側會出現湍流區，在一定條件下，風速隨高度的增加會減小，即負切變。故不同地形、地表及熱力穩定度條件下，風切變的大小是有規律可循的。
青藏高原屬于平坦的荒漠、戈壁灘地形，地表粗糙度小，風切變較小，一般小于0.12。

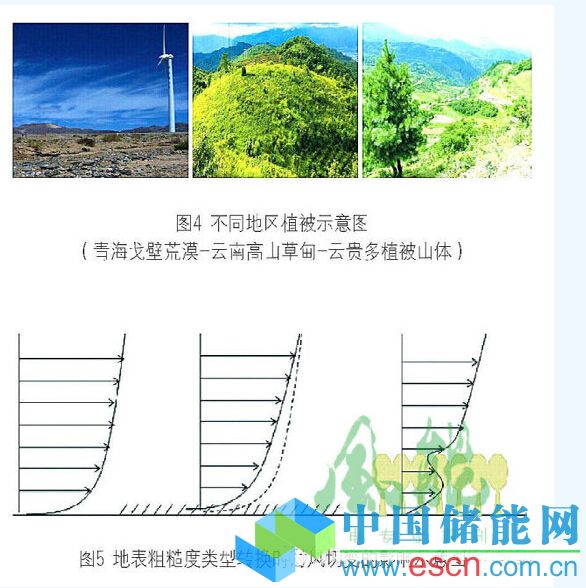

云貴高原地區屬于高山山嶺地形，東部部分山體相對平緩，西部山體陡峭，地表主要分為高山草甸和茂盛植被覆蓋兩類，大多情況下風切變較小一般小于0.05，但30m-50m高度層易出現負切變現象，主要原因?yàn)樯襟w陡峭，低層加速效應，導致高低層風速差異小，故形成較小切變，部分地區因低層加速明顯，導致某高度層出現負切變。另外，樹林、灌木等植被會引起低層切變很大、高層負切變現象，如下圖4、圖5所示。
總之，青海地區熱力穩定度多不穩定、地表粗糙度小，地形變化不大，故整個區域風速隨高度變化不大，切變小;而云貴高原地區地形、地貌復雜，地表植被多樣化，風速隨高度變化存在一定的規律性但又存在特殊性，分析時需全面考慮各種因素，現場考察尤為重要。
三、湍流強度
湍流強度代表10min內風速隨機變化幅度大小，影響風電機組的疲勞載荷，是IEC61400-1風電機組安全等級分級的重要參數之一。IEC61400-1-1999標準中，通過湍流強度特征值(平均湍流強度Iref+1*湍流標準差σ)作為衡量湍流強度的標準。
(一)高海拔地區湍流特征

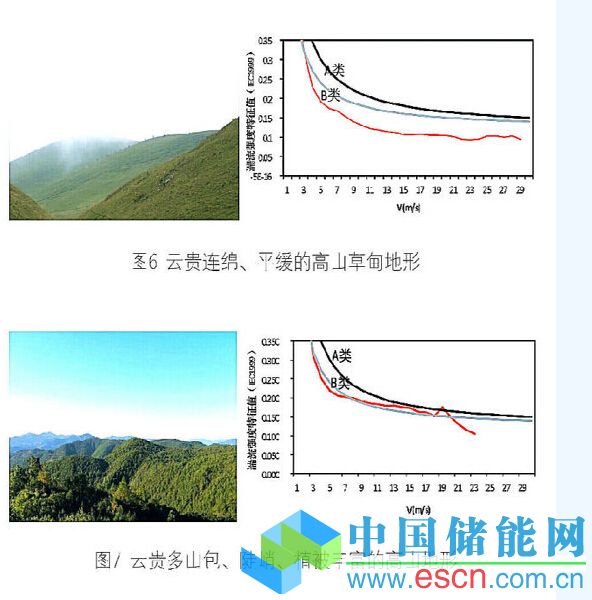

云貴高原地區湍流基本呈現兩種特征，見圖6，連綿平緩的高山草甸地形下，湍流較小，強風速度段(>10m/s)平均湍流強度基本低于0.09，湍流標準偏差σ在0.02-
0.03之間，15m/s湍流強度特征值一般小于0.12，湍流很小;見圖7重疊連巒、陡峭、植被豐富的高山地形下，強風速段湍流呈現“上翹”的特征，平均湍流一般在0.12-0.14之間，湍流標準偏差σ在0.04-0.055之間，15m/s湍流強度特征值較大在0.16-0.18之間，特殊條件下，湍流甚至超過A類標準。
青藏高原地區屬于平坦的戈壁灘，湍流很小，15m/s湍流強度特征值一般小于0.1，見圖8。
(二)成因分析
廖明夫等在《風力發電技術》中提出大氣湍流的兩個主因是風切變和熱對流，風切變受地形、地貌、粗糙度和熱力穩定度影響;熱對流湍流是地面上、下層氣流溫度差引起的熱對流。通常情況下，上述兩個原因往往同時導致湍流的發生。

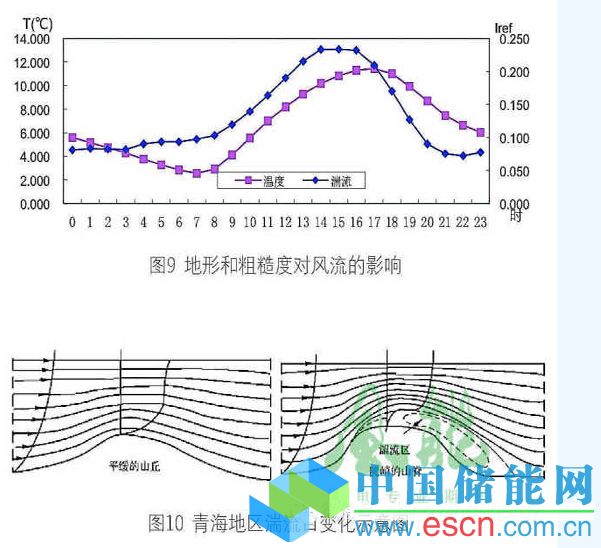

地形改變風切變規律，原則上山丘或山脊頂部風會加速，見圖9，圓形平緩山包地形下，風流附著地表層流，風速隨高度增加而增大，上下對流不明顯，湍流小;而陡峭地形下，背風側出現湍流區，湍流影響區域的范圍、大小、強度等取決于地形的坡度、彎度、地表粗糙度、風速等。
云貴高原地區，很好的驗證了上述理論結果，該地區湍流受地形、地貌、地表粗糙度影響大，表現不一，故在進行測風數據分析及機組設計排布時需慎重考慮以下幾點：
(1)測風塔的代表性問題，測風塔位置所體現的湍流、切變等特征能否代表整個風電場，是否存在特殊性或局限性;
(2)排布設計時應盡量避開背風坡區域，以降低湍流對機組載荷帶來的不利影響;
(3)植被豐富或較高樹木的區域，應考慮適當提高風電機組輪轂高度，增大葉尖離地距離，減少湍流影響。
青海地區日夜溫差大，大氣不穩定，易形成熱力對流，造成湍流日變化大，見圖10。
四、風向

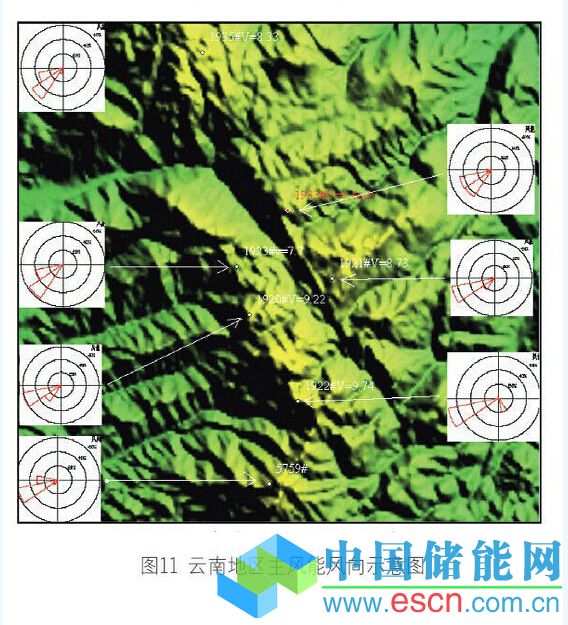

云貴高原常年西南季風，西部風能資源好于東部。我國南方大部分地區氣候受青藏高原影響較大，冬季西風氣流遭阻擋，分為南北兩支，形成北脊南槽的環流形勢;夏季，西南季風向北推進時，受阻于青藏高原分為兩支，一支向西，另一支沿山脈走向，流向中國，擴大西南季風的影響范圍。故云貴地區風向高度集中在SW、WSW，非常利于風能資源的充分利用。圖11為云南地區主風能風向示意圖。

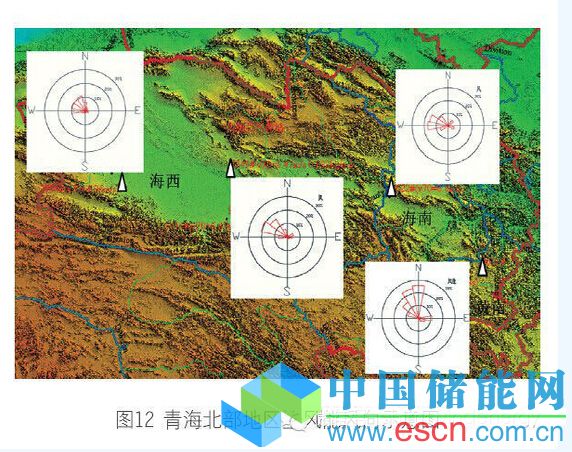

青藏高原冬季為冷源，邊界層里常出現冷高壓，高原北部盛行西風，南部盛行東風;夏季相反，青藏高原為熱源，邊界層里多出現熱低壓，高原北部盛行東風，南部盛行偏西風。圖12青海北部地區主風能風向示意圖。
高原地區風向共同特點：
(1)風向高度集中，進行微觀選址設計時，應盡量加大平行于主風能風向間間距，適當減小垂直于主風能風向機組間間距，尤其單列機組;
(2)風向高度集中，風質量好，偏航控制策略損失小，綜合折減系數高。
五、風險因子
(一)冰凍

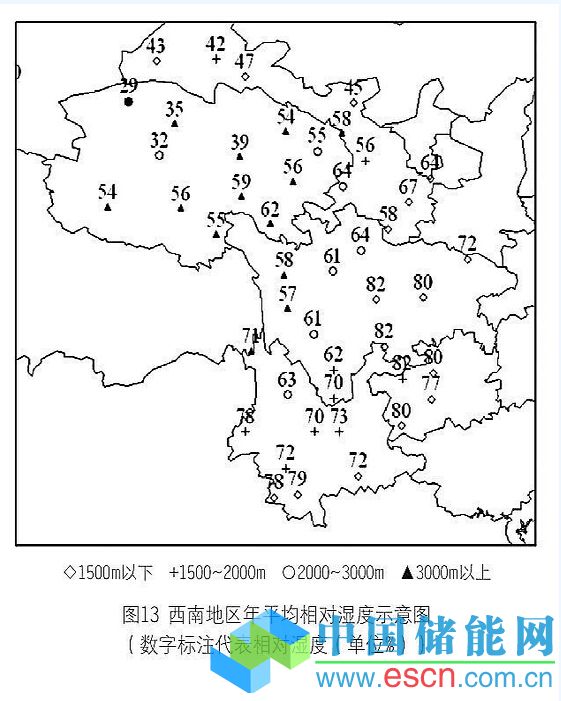

下圖13為云、貴、四川、青海等氣象基本站1971年-2000年年平均相對濕度分布圖，云南地區相對濕度范圍在60%-80%之間，滇南濕度大于滇北，這主要與西南季風帶來的暖濕氣流相關;貴州西部及四川中部濕度較大，相對濕度基本大于80%，四川西部相對濕度呈減小趨勢，范圍大概在50%-65%之間;青海省盆地地形相對濕度較小，一般小于30%，高原地帶相對濕度在50%-65%之間。
可見，云貴高原地區相對濕度大，年平均相對濕度在70%以上，尤其高原東部的貴州地區濕度基本在80%以上，易形成冰凍、凝露等現象。

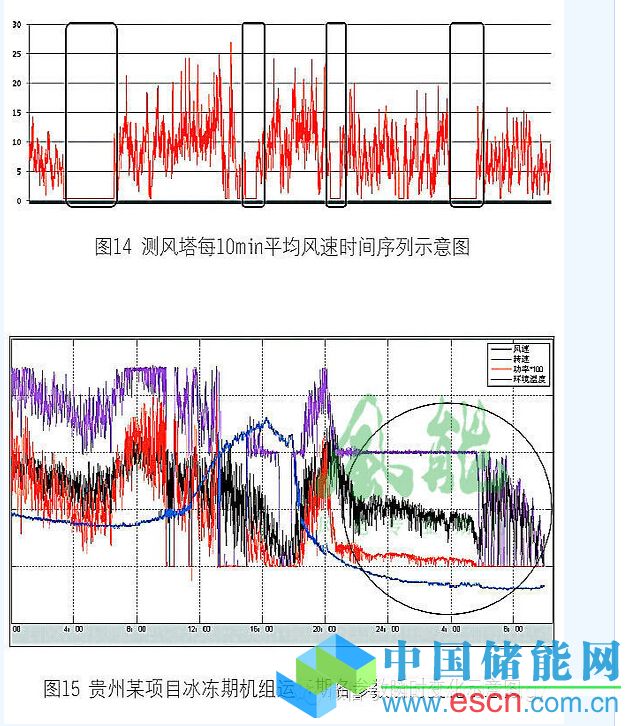

通過已運行的貴州某風電場實時監測數據，見下圖14和圖15，云貴地區風電場面臨以下幾個問題：(1)目前大多測風塔測風儀無加熱裝置，冰凍期數據基本無效，尚無客觀有效的方法進行有效訂正，給風能資源評估工作帶來一定的不確定性;(2)風電機組艙頂測風儀器易凍結，導致機組控制系統失靈;(3)葉片結冰后，造成葉片翼型改變，機組出力明顯下降，同時影響葉輪的平衡，致使機組故障停機，造成發電量損失;(4)結冰會影響機組載荷變化，增加部件疲勞損傷或倒塌，存在很大的安全性問題。故在云貴高海拔地區進行風能資源評估工作時，應充分考慮冰凍因素并進行相應的風險評估，以保證機組的安全運行。
(二)陣風
在風電場實際運行過程中，發現云南高海拔項目地區存在一種特殊的現象，即風速在短時間內突增或突減，根據風速變化特點，本報告簡稱該現象為“陣風”，下圖16為云南某風電場2月份運行機組記錄到的“陣風”出現時段分布圖，可見，在12:00-20:00時段出現比較集中，2月9日出現頻次最高;“陣風”出現有一定的周期性，并非每日都會出現，有一定的間歇期，應該與天氣系統周期性變化相關，后期可獲取更長序列數據進行研究分析。
選取“陣風”出現頻次較高的2月9日每7s間隔實測風速數據進行分析，見下圖17，紅色代表風速每7s間隔風速日變化曲線，藍色代表前后間隔風速距平變化曲線，可見，0:00-10:00之間風速相對小些，風速瞬時變化小，而10:00-18:00期間，風速較大，風速突變明顯;風速前后距平風速差主要在1m/s-3m/s之間，最大達8m/s，風速短時間內變化大。
風速、風向短時間內的突變，會導致風電機組偏航頻繁，風電場經常出現尖峰出力現象，出力波動大，這對機組正常運行及載荷帶來很大的不確定性，應予以重視并采取控制風險措施。而高原氣象很復雜，動力、熱力及特殊地形的多重作用，形成高、低空急流、西南渦等特殊的天氣系統，要探究“陣風”現象的成因則需要更深入、更全面、專業的研究，后期將對該區域通過測風監控、長序列運行數據收集、天氣系統監測等一系列手段深入研究，為機組研發設計及風電場安全運行提供更好的解決措施和方法。
(三)高原型氣候
高海拔特殊氣候環境下，風電機組面對低氣壓、高輻射、多雷暴等惡劣的自然環境條件，材料易老化、電氣設備的絕緣和散熱、防雷問題等對機組的安全運行帶來很大的風險和不確定性。除了根據高海拔氣候環境著重器件的選用，控制系統對機組設備工作環境的監控與設備故障預診斷非常重要，同時設備長期運行的可靠性和維護量尤為重要。
結語
本報告針對云貴高原和青海等風電高速發展的高海拔地區，分析了該地區風速、風向、湍流、切變等風特性，總結了不同地形、地貌及氣候背景下高海拔地區風特性的差異性和關聯性，同時通過已運行風電場的運行經驗，指出高海拔地區風電場建設和運行的主要風險點，結論如下：
(1)云貴高原地區，海拔差異大，70m高年平均風速約在6m/s-10m/s之間，風速差異大;青海地區，地形為平坦的荒漠、戈壁灘，風能資源分布較平均，差異不大，70m高年平均風速一般在5m/s-7m/s之間，屬于低風速區。
(2)云貴高原地區山地地形、地貌復雜，地表植被多樣化，風速隨高度變化存在一定的規律性但又存在特殊性，陡峭、平滑的高山草甸地形，風切變較小一般小于0.05，高層易出現負切變，而植被豐富的山地地形，切變大，故分析評估時需全面考慮各種因素，現場考察尤為重要;青海地區熱力穩定度多不穩定、地表粗糙度小，地形變化不大，故整個區域風速隨高度變化不大，切變小，一般小于0.12。
(3)云貴高原地區湍流基本呈現兩種特征，連綿平緩的高山草甸地形下，湍流較小，一般小于0.12;重疊連巒、陡峭、植被豐富的高山地形下，強風速段湍流呈現“上翹”的特征，15m/s湍流強度特征值較大在0.16-0.18之間，特殊條件下，湍流甚至超過A類標準。青海地區，地形平坦，地表粗糙度小，湍流小，一般小于0.1。
(4)云貴高原及青海地區，受大氣候背景及青藏高原影響，風向高度集中，有利于風能資源的充分利用。
(5)高海拔地區特殊的氣候條件，對風電機組的正常運行帶來很大的不確定性，增加了風電開發和運行風險。
