中國儲能網訊：1、論文背景
風力發電因其具有資源分布廣泛、存儲容量大、環境友好、開發技術成熟等特點，已經成為全球最受歡迎的可再生能源之一，是各國未來能源戰略中的重要組成部分。大規模發展風力發電已經成為了全球能源開發中的一種主流趨勢。然而與廣大研究者所熟知的常規同步發電機組運行特性不同，風力發電具有強隨機、弱可控以及弱抗擾特性。大規模風電并網將會使得電力系統的運行特性發生實質性變化，含有大規模風電并網電力系統安全穩定性將會受到嚴重威脅。另一方面，材料、化學等學科的長足發展促進了規?；瘍?chǔ)能技術的明顯進步。中、美等國已經建立了大量的儲能-新能源聯合運行示范基地。大規模風電并網和規?；瘍?chǔ)能利用將會成為未來電網的主要特征之一。如何利用規模化儲能技術有效改善風電系統的運行特性、提高含風電電力系統的安全穩定性，將會是未來儲能廣泛應用及大規模風電并網消納進程中的一個重要課題，也是一個亟需研究解決的問題。
2、論文所解決的問題及意義
論文主要解決如何利用儲能技術來提升含風電并網電力系統的安全穩定性。從含風電電力系統頻率穩定、低電壓穿越、功角穩定三個方面闡述了含風電電力系統存在的安全穩定問題，根據儲能技術的現有應用情況，提出了利用儲能技術提高含風電電力系統安全穩定性的解決思路。選取了含風電電力系統虛擬慣量補償和快速頻率響應、故障情況下的低電壓穿越以及系統阻尼特性分析和控制這三個研究小點，分析了大規模風電并網后系統穩定性減弱的機理，設計了用于系統穩定性提升的儲能控制器，有效地改善了含風電電力系統的穩定特性，有利于大規模風電的并網和消納。
3、論文重點內容
3.1 風電場虛擬慣量補償與快速頻率響應研究
變速恒頻風電機組轉子動能被變頻器與電網“隔離”，使得其對電網貢獻的慣量幾乎為零。隨著風電滲透率不斷提高，電網的頻率穩定性問題也隨之凸顯。因此各國風電并網導則均明確要求風電場需具有參與系統頻率調整的能力。由于風電場內部機組數量龐大，機組間運行工況不一致，風電場層面的控制仍然具有很大的難度?；诖耍菊撐奶岢隼脙?chǔ)能補償風電場虛擬慣量的解決思路。

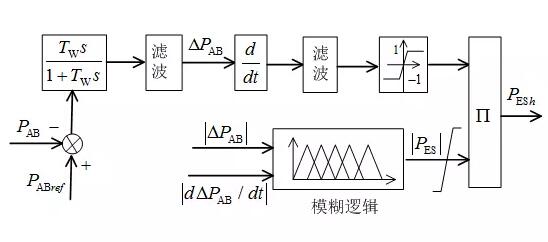

首先，本論文在定義風電-儲能聯合運行系統虛擬慣量的基礎上，分析得到了使得風電場具有和等容量同步發電機類似慣量響應能力所需最小儲能容量為風電場額定裝機容量的5%。進一步的，基于模糊邏輯推理原理設計了風電儲能控制器，有效減小了儲能在進行頻率響應過程中的最大輸出功率，使得風電場需要配備的儲能容量達到了上述分析的最小儲能容量。最后在我國某西北電網等值系統上進行仿真驗證，發現所提出的控制策略能夠有效補償風電場虛擬慣量、協調風電-儲能系統和常規電網之間的能量交換，使得風電場迅速響應系統的頻率變化，利于含大規模風電并網電力系統的頻率穩定。

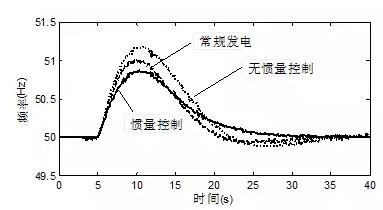

圖 1 負荷突增時系統頻率響應情況
圖 2 負荷突降時系統頻率響應情況
3.2 風電場低電壓穿越期間穩定特性分析和致穩措施研究
如圖3所示，當電網發生三相金屬性短路故障后，短路點的電壓為零，風電系統與外部電源之間的耦合作用為零，二者會成為了兩個完全獨立的系統。外部電網由于常規同步發電機的支撐作用，其運行頻率維持在50Hz。而風電場失去了外部電網的支撐，成為了一個相對獨立的孤島電網。如果此時風電場根據并網導則在低電壓穿越期間必須向系統注入無功電流，可能會引起風電系統發生頻率失穩現象，進而導致風電場低電壓穿越失敗。
針對該現象，本論文從線路傳輸電流受限特性出發，分析了其產生的原因以及對風電場低電壓穿越特性的影響規律。進一步地建立了風電場低電壓穿越情況下系統的狀態空間模型，計算得到了該運行狀態下的系統特征值分布規律，有效揭示了系統頻率失穩的形成機理。隨后，設計了用來改善系統特征值分布規律的儲能控制器，給出了儲能裝置選型以及容量配置的相關建議。研究結果表明儲能裝置改善了風電場故障期間注入電流特性，能夠有效穩定風電場出口母線處的頻率，增強了風電機組在故障工況下的抗擾性，進而維持了含風電電力系統低電壓穿越期間的頻率穩定。

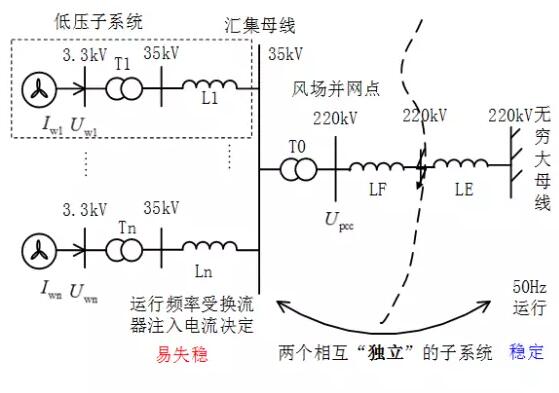

圖 3 風電場故障后系統分析示意圖
3.3 風電場發生高頻振蕩現象的機理分析與阻尼控制
國內外風電事故表明：風電弱聯網系統容易在發生擾動時出現頻率為幾到幾十赫茲的功率振蕩現象。由于雙饋風電機組與常規同步發電機組運行特性具有明顯的差異，其振蕩原因已經無法用傳統同步發電機組小擾動振蕩機理完全解釋?？紤]到雙饋風電機組主要通過鎖相環與電網之間實現同步運行，鎖相環動態特性將會嚴重影響風電機組與電網之間的交互作用。本論文在建立計及鎖相環動態特性的雙饋風電機組分析模型的基礎上，研究了風電機組在不同運行狀態下并入不同強弱電網后的特征值分布情況，發現鎖相環振蕩是導致雙饋風電機組在弱電網中發生小擾動失穩的主要原因之一。
針對鎖相環振蕩失穩這一問題，類似于同步發電機機電振蕩模態復轉矩分析，建立了風電機組鎖相環回路的復轉矩分析模型。分析了風電場接入點短路比以及鎖相環參數對系統穩定性的影響規律。針對弱電網情況下鎖相環回路阻尼水平不夠的問題，類似于常規同步發電機組電力系統穩定器，提出了一種基于相位補償?shù)膬?chǔ)能阻尼控制器，可以有效抑制大規模風電經遠距離長線路并入電網時的高頻功率振蕩現象。

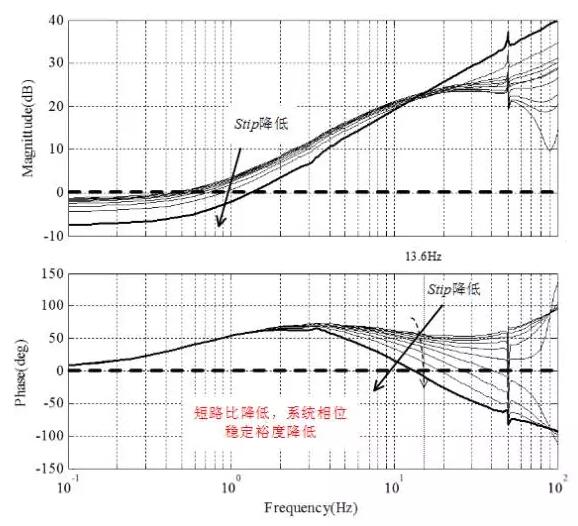

圖 4 不同短路比情況下，PLL回路開環回路Bode圖

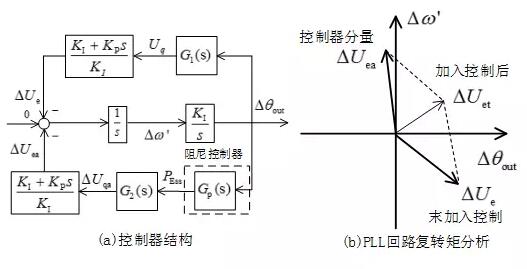

圖 5 風電機組PLL阻尼控制器
3.4 風電與常規機組間相互作用規律分析及阻尼控制
風電機組并網如何影響常規同步機組運行特性這一問題備受廣大研究者密切關注。本論文針對小擾動特性，在建立含有風電和常規同步發電機組的雙機無窮大系統Heffron-Philips模型的基礎上，分析發現風電機組鎖相環通過3個耦合支路來影響常規同步機組電磁轉矩，探究了其對常規同步機組電磁轉矩的作用機理和影響規律，發現風電機組可能惡化常規機組之間的阻尼特性。針對該問題，本論文基于暫態能量衰減的原理，設計了用于改善常規機組間阻尼特性的儲能控制器。在系統的各種運行工況下均能有效阻尼常規同步機組間的功率振蕩，其作用效果明顯且具有良好的適應性。

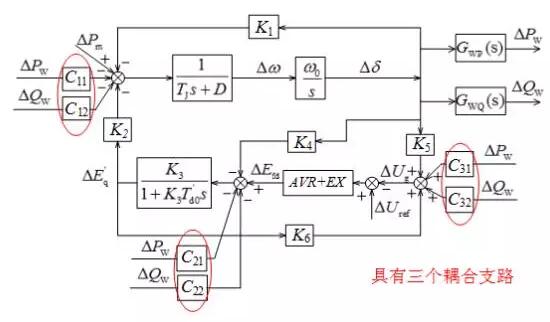

圖 6 含有風電并網的單機無窮大系統Heffron-Philips模型

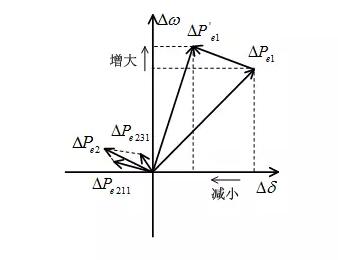

圖 7 風電并網影響同步機組轉矩示意圖
圖 8 基于能量函數的儲能阻尼控制器
4、論文主要?jiǎng)?chuàng)新點
1）確定了用于風電場虛擬慣量補償?shù)膬?chǔ)能容量需求，提出了一種用于風電場虛擬慣量補償以及快速頻率響應的儲能調頻策略，有效改善了含風電電力系統的頻率特性。
2）發現了風電場根據并網導則在低電壓穿越期間向系統注入無功電流引起風電系統發生頻率失穩并導致低電壓穿越失敗的形成機理，設計了基于儲能的風電場穩定控制器，給出了儲能裝置選型以及容量配置的建議。
3）發現弱電網情況下鎖相環振蕩是大規模風電經遠距離交流線路外送發生功率振蕩的形成機理，基于相位補償原理，利用儲能快速功率響應特性設計了弱電網情況下風電場鎖相環阻尼控制器。
4）揭示了雙饋風電機組通過鎖相環影響鄰近同步發電機組電磁轉矩的作用機理和規律。設計了一種基于暫態能量衰減的儲能阻尼控制器，能夠有效阻尼常規機組間的功率振蕩。
