中國儲能網訊：華南理工大學電力學院的研究人員肖百惠、戴棟、張波、韓永霞，在2016年《電工技術學報》增刊2上撰文指出，本地負荷突變是電力系統中常見的現象，當大電網無法給予完全支撐時直流微網的母線電壓會出現崩潰現象，影響大電網電壓和頻率穩定，導致嚴重的后果。
基于上述情況，在Matlab/Simulink中建立了包含光伏、儲能和大電網在內的并網型直流微網模型，從能量流的角度介紹了直流微網運行的4種工作模式，研究了負荷突變時出現的系統失穩現象，探討了直流微網系統穩定性與工作模式以及能量流的關系，從理論分析和仿真兩方面研究了直流微網系統失穩的機理，并得到了給定條件下系統的穩定邊界，為直流微網的設計提供了參考。
隨著全球性能源危機和環境污染越來越嚴重，可以充分利用清潔能源的分布式電源(Distributed EnergyResources, DER)的相關技術逐漸進入人們的視野[1-4]。微電網是實現大規模間歇式DER接入的有效解決方案[5-8]，DER直接接入直流母線，可以實現清潔能源的最大利用，減少電力電子換流設備的投用，降低控制要求的同時還能節約成本。因此，近年來直流微網逐漸得到人們的重視[9]。目前交流微網的研究已經很多[10,11]，而直流微電網的研究和應用則相對較少。
直流微網具有孤島和并網兩種運行模式，孤島模式由于缺乏備用，當發生能量剩余不足時，穩定性較差，應用受限[12,13]，故本文采用并網型直流微網進行研究。
目前對于并網型直流微網的研究只考慮了大電網的有力支撐，并未考慮當負荷突變時系統的不穩定性[14]。而負荷突變是電力系統中常見的現象，若負荷突變時大電網無法給予完全支撐，直流母線會出現電壓崩潰現象，影響大電網電壓和頻率的穩定，容易產生失穩現象，造成嚴重的后果。
需要指出的是，目前大多數的研究只是針對某個變換器的失穩現象進行分岔分析，沒有針對實際的直流微網結構進行研究。如文獻[15]研究了在交流側負載交互影響下，連接于非理想大電網的三相升壓變換器中的非線性行為及失穩現象；文獻[16]報道了PWM三相整流變換器因交流側電網阻抗變化而引起的災難性分岔現象，并進行了較為詳細的理論分析，但沒有完全深入闡述變換器失穩的內部機理。
值得注意的是，并網下的直流微網包含了多個變換器，無論是結構還是運行模式都比以往研究的并網變換器更加復雜，可以推測當負荷突變時直流微網的失穩現象很可能也更為復雜。此外，直流微網中各模塊間還存在著互相的能量流動，能量流與直流微網穩定性的關系也尚不清楚。文獻[17]對能量流與直流母線電壓的關系雖然進行了初步研究，但并未揭示直流微網系統的穩定性與能量流的關系。
針對上述問題，本文建立了包含光伏模塊、儲能模塊和大電網側在內的并網型直流微網模型，基于各模塊能量流的方向劃分了直流微網運行的4種工作模式，論述了負荷突變時系統失穩的幾種現象，深入探討了直流微網系統穩定性與工作模式及能量流的關系，從理論分析和仿真兩方面對直流微網的失穩機理進行了深入研究，并仿真得到了不同因素影響下的系統穩定邊界。

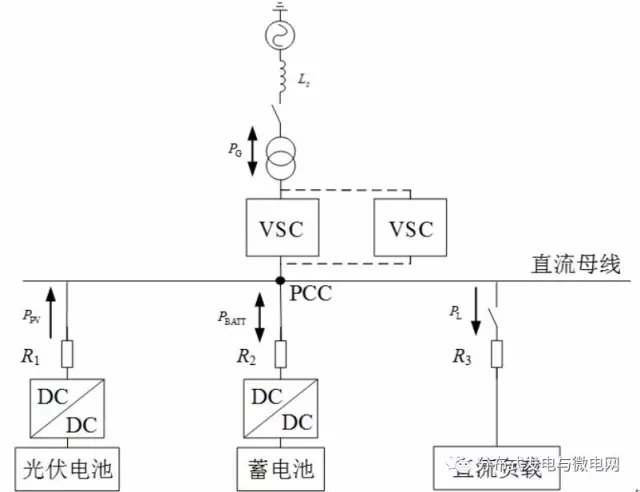

圖1 直流微網結構示意圖
結論
本文針對負荷突變時并網型直流微網系統不穩定分岔現象進行了分析，系統工作模式從模式1經過一個混亂的暫態過程最后穩定在模式4工作，能量流也從穩定過渡到波動性較大的不穩定狀態。
從理論分析和仿真驗證兩方面出發，研究了直流微網系統失穩的內部機理，其內部原因是VSC電流環失效，大電網注入的有功功率PG降至0，無功功率QG增加。系統一旦失穩，沒有足夠的有功功率供給本地負荷RL，則直流側電壓udc下降。隨著udc下降，光伏發電系統的MPPT控制器也失效，同時蓄電池儲存的能量有限，最后負載消耗由光伏電池和蓄電池提供不完全支撐，直流母線電壓達到新的穩態，無法恢復到正常電壓值。
本文定量地分析了特定條件下系統的穩定邊界，并仿真驗證了不同影響因素下穩定邊界的正確性。
