中國儲能網訊：全球應對氣候變化的共同行動推動了以可再生能源發展為主體、以交通和熱力部門電氣化為支撐的綠色電氣化浪潮。分布式能源與電動汽車等近年來得到快速發展，進一步助推了向能源互聯網的發展轉型。本文以此為背景，結合我國微電網發展的管理政策、技術標準和市場化改革環境，從管理、技術、市場三個維度入手，提出與我國能源轉型變革相適應、與能源互聯網的發展理念相契合的微電網能量管理系統三維框架。并在此基礎上構建了微電網兩階段魯棒優化模型，以應對系統運行中的不確定性，并通過案例分析驗證了分布式發電運營模式、電動汽車智能充電等對提升微電網經濟性的積極作用。
面向能源互聯網的微電網能量管理體系設計
執筆人：洪博文
國網能源院新能源與統計研究所
1、微電網及其能量管理系統的定位
為應對大規模分布式能源和電動汽車接入所帶來的技術、市場和監管等諸多挑戰，未來電力系統的架構將發生根本性的變化，向“能源互聯網”的方向演化。微電網是能源互聯網重要的“細胞單元”，而微電網能量管理系統是微電網有效運行及實現對能源互聯網支撐作用的核心環節。
如圖1所示，能源互聯網以智能電網（包括智能輸電網和智能配電網）為中心，其邊緣接入了包括虛擬電廠、工商業和居民負荷聚合體、電動汽車聚合體及微電網等在內的細胞單元，通過從輸電網、配電網到細胞單元的層次化能量管理體系進行協調和管理。在能源互聯網的架構中，微電網為高滲透率分布式能源和電動汽車的接入提供了重要的解決方案，對內協調各種特性各異的設備，對外與其他單元互動、交易或?yàn)檎麄€(gè)網絡提供輔助服務，支撐能源互聯網的安全穩定經濟運行。

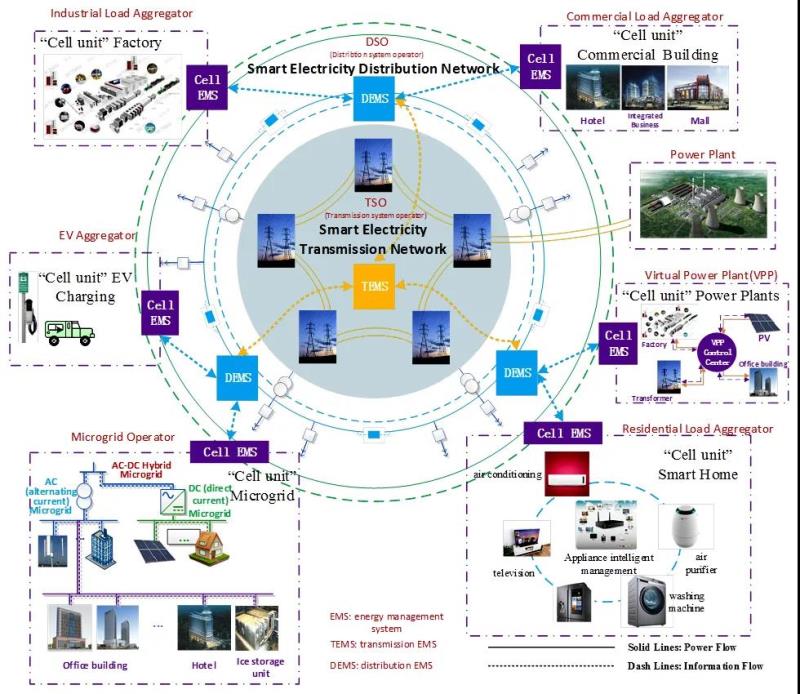

圖1 能源互聯網總體架構示意圖
2、微電網能量管理系統的三維構架
盡管微電網被認為是一種技術解決方案，微電網發展面臨的主要問題和挑戰卻不是技術問題，而是成本和經濟性。事實上，我國微電網的發展經歷了從技術驗證到工程應用的發展歷程，應用場景也從實驗室到偏遠山區和獨立島嶼，再到城市園區的發展歷程。盡管一些場景下離網微電網雖然相比并網方案更加經濟和可行，但離網微電網并未獲得好的經濟回報。相反，并網型微電網由于電價原因反而具有一定的經濟優勢，這也是并網型微電網近年來受到示范工程和商業應用青睞的原因之一。因此，微電網在我國的發展不能簡單理解為技術問題，而是與政策和市場密切相關的綜合性問題。
作為微電網實現對分布式能源、負荷和通訊保護設施的管理和控制等各項功能的大腦，微電網能量管理系統的設計成為關鍵要素。從技術、管理和市場三個層面對微電網的發展環境進行剖析，是進行微電網能量管理系統設計的基本出發點。
①技術維度：微電網概念的核心，也是構建能源互聯網框架的基礎，更多的反映在能量流。微電網以一種更加靈活高效的組織方式控制和平衡本地的分布式能源和負荷，為用戶提供更加可靠的能源供應，同時也更為充分的利用系統中的靈活性資源，對接入的配電網更為友好，可有效緩解分布式能源和電動汽車等大量接入對配電網的技術沖擊（兩個友好：用戶友好、電網友好）。
②市場維度：體現微電網商業價值的關鍵，更多的反映在資金流，也是能源互聯網開放、共享、對等理念的重要內容。與傳統的微電網認識不同，在能源互聯網的理念中，微電網同時也成為一類分布式能源集成商，而不僅僅是技術概念。
③管理維度：體現微電網管理優勢的重要內容，更多的體現在信息流。微電網作為能源互聯網中的一個基本單元，承擔著大量分散、獨立分布式能源和靈活性負荷的管理任務，大大降低了配電網的調度管理難度（避免維數災），通過微電網與微電網、微電網與配電網的通訊和分層管理，更方便有效的實現系統整體的管理目標。
三個維度互相交織，不可分割。例如，實現微電網技術層面的優勢離不開能量管理系統對信息的跟蹤和決策?？梢哉J(rèn)為，技術層面、市場層面、管理層面的價值都是微電網能源管理系統不可或缺的組成部分，也是其價值所在。因此，本章我們將結合中國的技術、市場、政策等實際，提出對微電網能源管理系統的設計構架。
如圖2所示，該框架充分發揮和展示了微電網作為分布式能源、靈活負荷和電動汽車管理者和集成商的作用，在服務用戶、融入電網、參與市場等方面具有的經濟可靠、安全友好、靈活高效等特征。

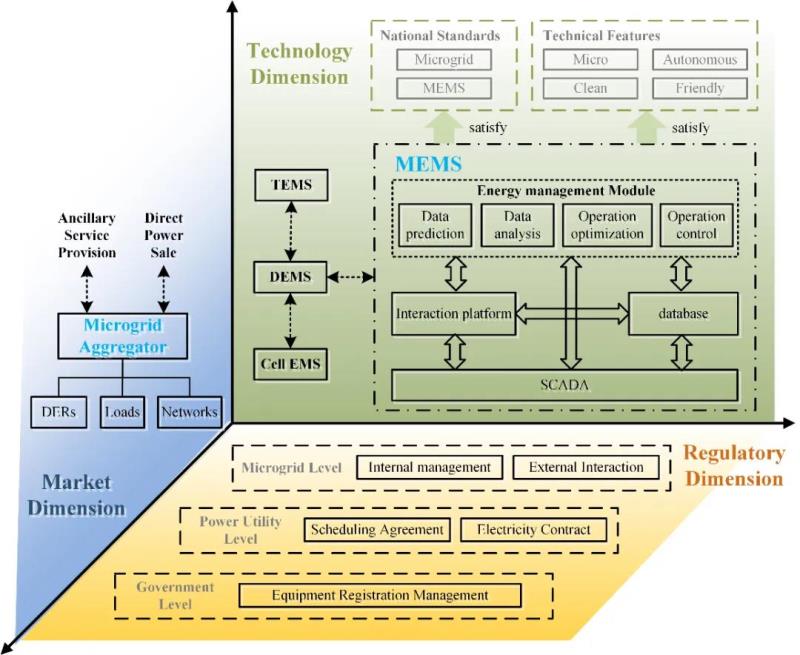

圖2 面向能源互聯網的微電網能量管理系統架構
3、微電網經濟性分析
在所構建的面向能源互聯網的微電網能量管理系統架構的基礎上，考慮可再生能源及用電負荷的不確定性，構建了多能微電網的兩階段魯棒優化模型。對圖3所示的工業園實際微電網進行仿真分析，結果如表1所示。

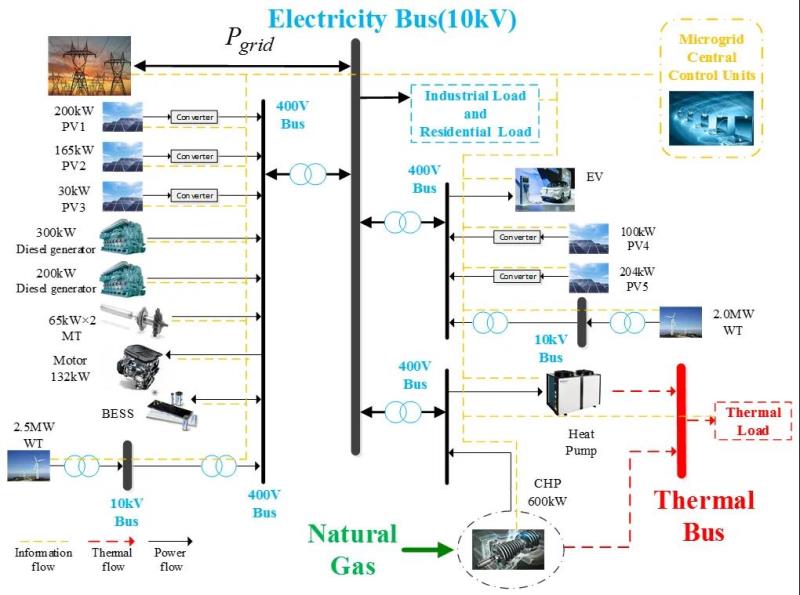

圖3 某工業園實際微電網系統架構和組成

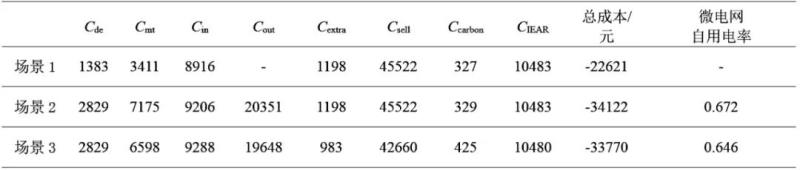

表1 不同場景下的運營成本（單位：元）
結果表明，微電網余電上網和直售電模式（表1場景二）相比傳統模式（表1場景一）能顯著提升微電網的經濟效益，電動汽車的智能充電管理（表1場景三）也能進一步提升微電網的經濟性。此外，仿真結果還表明所提魯棒優化方法以犧牲非最差場景經濟性為代價，提升了微電網運行方案的適應性。
需要指出的是，由于微電網能量管理系統離不開通訊和信息網絡的支撐，未來還需要從信息物理系統的視角對其進行分析。此外，隨著我國電力體制改革不斷深入，市場機制和政策體系日趨成熟，仍需要不斷對所提的微電網能量管理系統構架。
