中國儲能網訊：5月24-26日，由中國化學與物理電源行業協會主辦，200余家機構共同支持的第十一屆中國國際儲能大會在杭州洲際酒店召開。本次大會主題是“堅守儲能安全底線，推動產業創新發展”。
在5月24日下午的“新型電力系統與儲能整體解決方案”專場，特變電工西安電氣科技有限公司微電網產品線總經理黃浪分享了主題報告《新型電力系統與儲能的電力電子化解決方案探索與實踐》。經演講人本人授權同意，小編整理了演講速記，并將速記內容分享如下：
黃浪：各位專家、各位領導，大家下午好！非常榮幸代表特變電工新能源在儲能大會上匯報新型電力系統與儲能的電力電子化解決方案，也是傳承特變電工70多年的輸變電研發制造的經驗，電力電子化也是特變電工在面對“雙碳”目標下新型電力系統的創新和自我革命。
我的匯報分為四部分：第一，以新能源為主體的新型電力系統；第二，1500V大容量?jī)?chǔ)能系統解決方案；第三，基于固態變壓器的新型配用電解決方案；第四，新型電力系統展望與探索。
第一部分，以新能源為主體的新型電力系統。

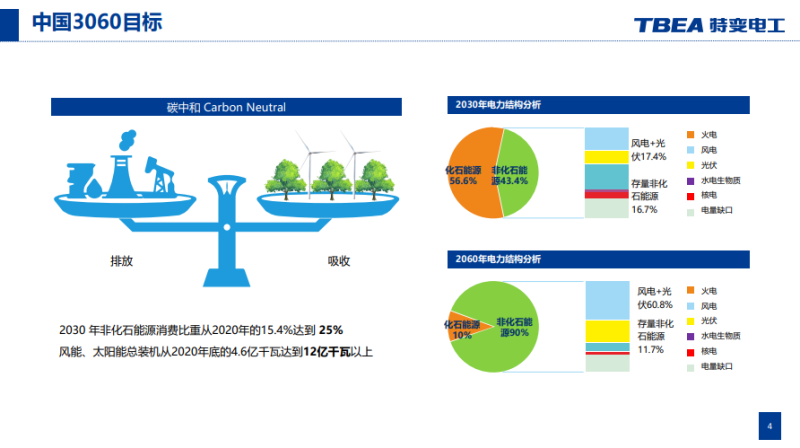

新型電力系統，大家比較熟悉的就是“雙碳”目標的提出，這個目標的提出對大家有什么影響呢？對我們來說，新能源好像挺火的，從數字上來說，就是2030年非化石能源從2020年的15.4%達到25%，風能、太陽能總裝機從2020年底的4.6億千瓦達到12億千瓦以上。
這是關于“3060”目標下的電力系統結構分析，其中一個是2030年中國中部地區某電力接收省典型日平衡模擬，可以看到在典型場景下，藍色的線可以看到發電和用電不匹配的部分，那么也就是說，“3060”目標下瞬時平衡的電力系統對可調節的靈活性資源需求大幅增加。
習總書記提出構建以新能源為主體的新型電力系統，在這樣的情況下，采用柔直、固態變壓器、微網與儲能等解決方案是提高電力系統靈活性的近中期有效手段?；谶@個分析，我們意識到未來的電力系統，可能第一大特征是電力電子化，也就是說，新型電力系統中發、輸、配、用將全面呈現電力電子化，電力電子裝備空間巨大。
特變電工成立了能源互聯網與電力電子實驗室，2013年被美國UL授予見證測試程序證書，2017年通過中國合格評定國家認可委員會認可，具備國際領先的電力電子等產品的技術開發及全性能測試能力，這個實驗室服務于全球70多個國家和地區輸變電和新能源。
第二部分，1500V大容量?jī)?chǔ)能系統解決方案。
電力系統儲能價值本質是以更經濟的方式從不同時空尺度促進源荷平衡。它有不同的應用場景、不同的時間尺度，并且有不同的功能，不同的功能有不同的運行方式，不同的運行方式就有不同的盈利點，不同的盈利點就有不同的商業方式。這導致儲能不僅僅是說追求簡單的成本最低，更多是看怎么樣的儲能系統管理技術能發揮儲能的價值，在它的市場上去發揮它的價值，這是儲能的核心。

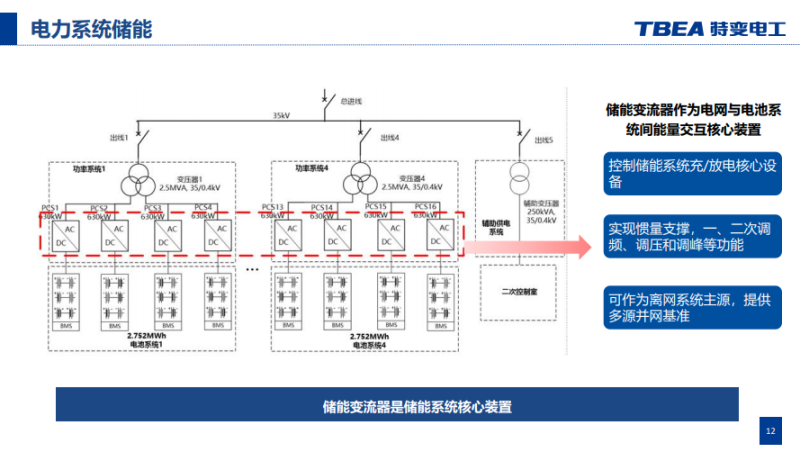

儲能變流器作為電網與電池系統間能量交互核心裝置，是儲能系統的核心裝置。在這樣的情況下，我們研發了這樣一個多功能的變流器，它具有多功能、友好性、高性價比。在多功能方面，采用虛擬同步機實現慣量支撐、一次調頻調壓、二次調頻調壓和調峰等功能，具備無功補償能力，支持光儲一體化接入。在友好性方面，采用交流側雙電流采樣，引入虛擬阻抗控制算法，柔性并網，并網THD降低0.5%。在高性價比方面，單機功率1500kW，業界單機超大容量，系統配置更優，單瓦成本降低10%，系統度電成本降低3.2%。
電池系統有高可靠性、高效率、高循環次數電池以及三級BMS系統構成，三級BMS分別對應電池模塊、電池簇和電池集裝箱。同時，充分考慮產品全生命周期中的應用情況，精心設計各個環節，保證系統可靠性，通過各個關鍵部件的優化設計，保證系統高效、可靠、穩定。結構、熱、消防聯合設計，迭代優化，保證儲能集裝箱的高安全性。模塊化、定制化能量管理系統，滿足不同客戶的需求。
這是我們?cè)谟脩魝?cè)的一些典型案例，也是在做不同場景的探索，我不再贅述了。

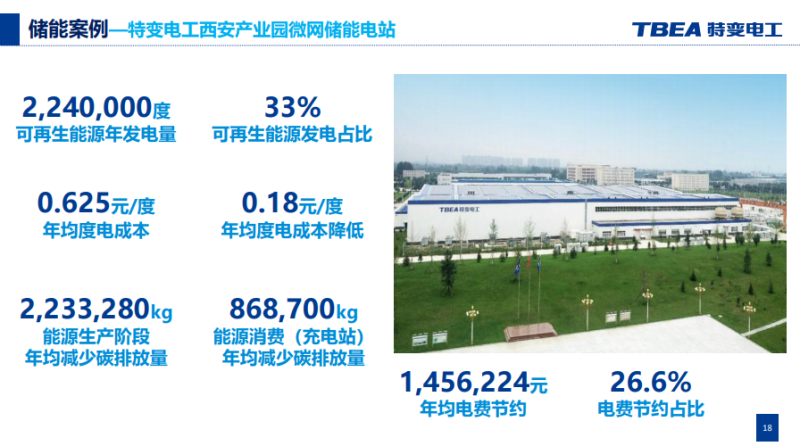

這是微網的儲能電站，是我們認為工業企業或者產業園去實現碳達峰的解決方案，我們是光儲充這樣的微網，實現了年均度電成本降低0.18元，可再生能源發電占比33%，年均年少碳排放量223萬千克，電費節約占比26.6%。
這是我們特變電工取得的榮譽。
第三部分，基于固態變壓器的新型配用電解決方案。

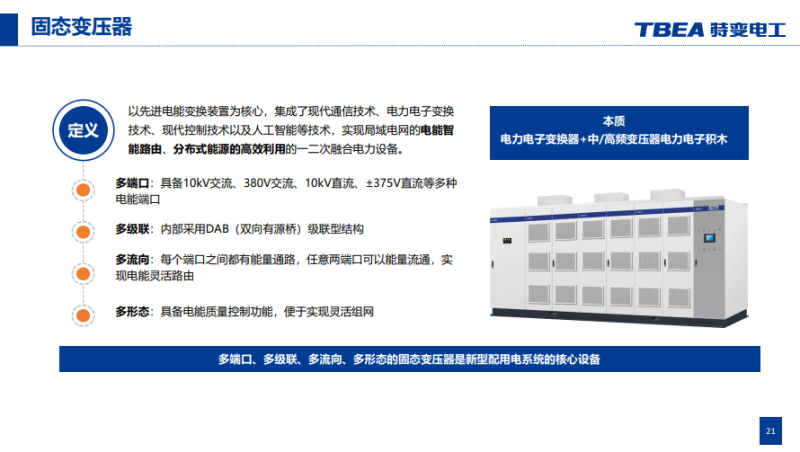

我們做了這樣的固態變壓器，以先進電能變換裝置為核心，集成了現代通信技術、電力電子變換技術、現代控制技術以及人工智能等技術，實現局域電網的電能智能路由、分布式能源的高效利用的一二次融合電力設備，本質是電力電子變換器+中高頻變壓器電力電子積木。多端口、多級聯、多流向、多形態的固態變壓器是新型配用電系統的核心設備。
目前，固態變壓器主要是基于模塊化拓?fù)浣Y(jié)構的智能冗余技術、碳化硅器件的低損耗、高功率密度設計技術、集群在線效率尋優技術以及全景感知、精準預知、精準控制的模塊化人工智能路由技術。

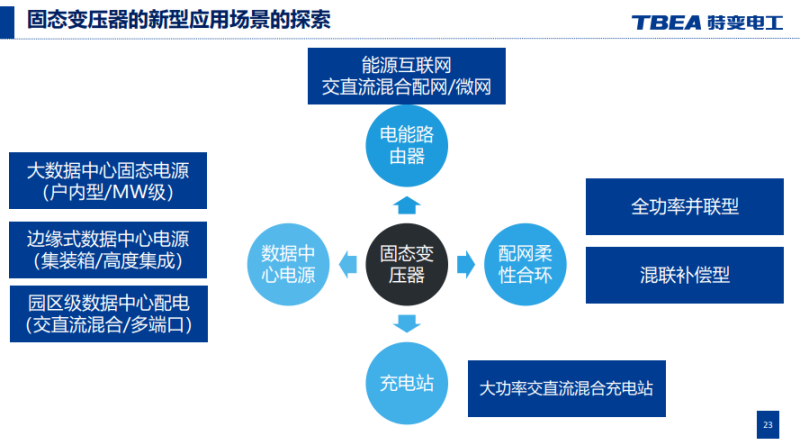

我們針對不同場景對固態變壓器做推廣，在能源互聯網及交直流混合配網、微網領域可以作為電能路由器，在邊緣式數據中心電源和大數據中心供配電領域可以作為固態電源，在新型配電網領域，可以作為柔性合環裝置。
場景一，交直流混合微網解決方案。網源荷儲由電能路由器統一接入，效率高，并離網無縫切換，穩定可靠。采用電能路由器替代傳統變壓器、逆變器、儲能變流器、網關接口柜、中央控制器，高度集成了一、二次設備。產品的特點是高效率、高可靠、高集成度、集群智能優化，并且能夠降能耗、降施工周期、降初始投資、提升IRR。應用場景主要是工商業園區、校園、綠色小鎮、電動汽車充電站、數據中心等。
場景二，分散式數據中心電源方案。它具有本質可靠、簡約高效、智能優質、工廠預制等特點。
場景三，大數據中心電源方案。傳統的UPS、HVDC等，本質都是用低壓變流器+傳統變壓器的方式，如果采用固態變壓器的話，就可以替代傳統變壓器和各種低壓變流器，提高整個系統的運行效率。
場景四，新型配電柔性合環方案。可以看到，在正常狀態，它可以實現互聯調控優化，提升分布式能源消納，而且可以實現電能質量隔離和主動治理，并且慣量和阻抗的模擬，更加穩定。在故障狀態下，可以快速隔離，自動切換，避免供電中斷，避免合環沖擊。故障時維持負荷正?？煽抗╇?，故障排除后恢復重組。
（圖示）這是我們的典型案例與實踐。
第四部分，以新能源為主體的新型電力系統展望與探索。
第一，信息物理融合。采用數字化技術實現新型電力系統下的微網、虛擬電廠、能源互聯網等信息物理融合系統能有效抵御熵增。
第二，多能互補、供需協同。通過多能互補、供需協同是解決新能源強隨機、高波動、低慣性問題的經濟方案。
第三，交直流混合。因?yàn)橛写罅康碾娏﹄娮釉O(shè)備嵌入這個系統，柔直和電能路由器技術終結了交直流之爭，未來將是交直流混合能源系統。

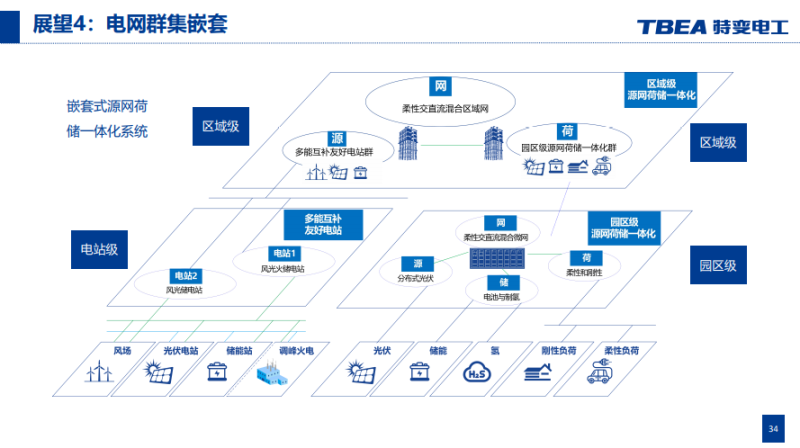

第四，電網群集嵌套。要實現它的大量接入需要提高它的靈活性。
特變電工結合柔性輸配電技術，探索嵌套式的區域級源網荷儲一體化技術和方法，為高耗能產業基地及高資源稟賦新能源基地提供以新能源為主體新型電力系統解決方案。
以上是我的匯報，謝謝！
