虛擬電廠在上海的實踐探索與前景分析
趙建立1, 向佳霓1, 湯卓凡1, 漆磊2, 艾芊2, 王帝2, 殷爽睿2
1. 國網上海市電力公司，上海 200122;
2. 上海交通大學 電子信息與電氣工程學院，上海 200030
引用本文
Cited
趙建立, 向佳霓, 湯卓凡, 等. 虛擬電廠在上海的實踐探索與前景分析[J]. 中國電力, 2023, 56(2): 1-13.
ZHAO Jianli, XIANG Jiani, TANG Zhuofan, et al. Practice exploration and prospect analysis of virtual power plant in shanghai[J]. Electric Power, 2023, 56(2): 1-13.
引言
隨著環境污染及能源緊缺情況日益加劇，傳統化石能源逐漸退出電力系統的運行，海量分布式可再生新能源接入電網彌補能源缺額。但是由于分布式能源空間位置分散、單體容量小、出力波動等特點，電力調度中心難以用傳統集中式調度方式調控規?；`活分布式資源。針對目前不斷涌現的海量分布式資源管控困難的問題，虛擬電廠技術作為一種有效的管理手段，利用先進的控制技術、通信技術，對分布式電源、儲能、需求側資源等分布式能源進行聚合和協調優化，消納分布式資源出力的波動性，降低分布式能源的接入與調控成本。
從市場環境和運行功能2個層面來看，虛擬電廠可以分為商業型虛擬電廠與技術型虛擬電廠。圍繞商業型虛擬電廠，考慮到多重不確定性因素對虛擬電廠交易調度策略的影響，部分研究采用信息間隙決策理論[1-2]、模糊規劃[3]、隨機優化[4-5]、魯棒優化[6-7]以及機會約束規劃[8]等手段處理不確定性，保證虛擬電廠交易調度優化過程中的可靠性。隨著儲能技術的發展，“共享儲能”商業模式得到推廣。文獻[9-13]研究了虛擬電廠與儲能聯合運行時配置策略與控制方法，利用儲能的靈活性平衡風光波動性資源出力，參與電力系統輔助服務，提升整體魯棒性的同時兼顧一定的經濟效益。為了描述虛擬電廠與電網[14]、虛擬電廠內部成員[15]以及虛擬電廠之間[16]的利益關聯與沖突，部分研究采用博弈理論進行分析，從合作博弈或非合作博弈的角度，梳理設計了各主體的優化調度方案及利益分配模式。圍繞技術性虛擬電廠，文獻[17-19]考慮到僅僅采用經濟性最優調度模型無法滿足配電網安全性需求，權衡經濟性與安全性提出優化調度策略。文獻[20-22]以去中心化的區塊鏈交易為背景，分析了基于P2P交易模式下的電能與其他經濟性商品的差異性，并將網絡安全約束加入交易管理方案中，消除潮流越限、網絡阻塞等情況的出現。
在理論研究基礎之上，虛擬電廠工程項目也相繼開展。其中，歐美國家的虛擬電廠起步較早。21世紀伊始?xì)W盟國家就開啟了首個虛擬電廠項目VFCPP。而后隨著相關技術的不斷發展，更多的虛擬電廠項目也逐步啟動。其中，由于能源結構與相關政策的差異，歐洲與美國的虛擬電廠項目不盡相同。歐洲國家在新能源領域的發展水平較高，并大力限制煤炭資源的出力，因此歐洲虛擬電廠聚焦于供電側，通過聚合可再生新能源參與電力市場交易與電力系統運行。而美國則先選擇需求側作為虛擬電廠構建的出發點，將負荷側列入可調資源，通過實行需求響應緩解電力供應的高峰壓力。
上海市作為全國最先進行虛擬電廠項目建設的城市之一，如何結合上海的特點，綜合考慮到負荷增長、新能源發展等情況，兼顧2種虛擬電廠建設模式是發展的重點。從能源結構特點來看，截至2021年年底上海風電、光伏裝機容量占比約為40%，歐洲則預計2030年前新能源裝機容量占比達到45%。從數據中不難看出，上海的發電結構與歐洲相近似。然而，上海市虛擬電廠沒有簡單復制歐洲模式，而是考慮到上海作為中國超大型城市之一，在工商業用電比例極高的情況下，如何向內挖掘與整合需求側資源。從市場機制的特點來看，體制的特點使美國長期以來允許各個市場主體參與輸配電交易的競爭中，打破公共事業單位的壟斷，因此具有成熟的市場交易經驗，允許各主體在市場中進行自由交易。而中國電力市場尚位于起步階段，因此在上海市虛擬電廠建設初期，仍然是以邀約制為主。但隨著相關政策的出臺，電力市場建設初具規模，上海市虛擬電廠同樣正走向自主交易型階段。
現階段上海市已在項目試點范圍取得初步成功，有必要開展階段性總結工作，一方面有助于優化完善自身項目建設，為后續虛擬電廠規?；c常態化運行提供堅實基礎；另一方面也可為其他省市地區開展虛擬電廠項目提供參考與建設經驗。
1.虛擬電廠建設必要性分析
在能源轉型的過程中，電能供用鏈體系中社會多方群體的利益關系相互交織，新能源發電廠商、用戶、電網彼此之間的訴求各異。新能源發電廠商作為未來電能供應的主體之一，在現階段個體體量較小，無法直接參與電力市場交易，也無法直接獲取交易信息，為避免棄風棄光現象對其造成經濟性損失，發電廠商應擁有獲取電力供求信息的渠道。電力用戶在經歷電力系統能源轉型的過程中，主要訴求是保障原有高質量的電能供應，并盡可能降低用能成本。但是在現階段電網靈活性資源匱乏的情況下，電網公司需付出大量成本投建靈活性資源與改造原配網網架結構，造成電能生產成本上升，與降低用戶用能成本的訴求背道而馳。
綜上所述，社會發展與新型電力系統構建對電網提出新的要求：能夠低成本消納新能源，降低用戶用能成本，激發新能源發電廠商積極性；發掘靈活性資源，保障電力系統安全穩定運行，改善電力系統局部供需平衡；進一步地，新能源逐步承擔電力供應體系主體的責任，與傳統發電廠一樣為提供系統實時供需平衡資源，保持發電充裕性。
虛擬電廠的建設應用能夠契合上述要求。首先針對新能源的大規模投建，虛擬電廠能夠充分發掘靈活性資源，一方面是保障電力系統的安全穩定運行；另一方面也減緩電力系統投建和改造現有配電網架結構的經濟壓力。其次，虛擬電廠的建設能夠以需求響應形式將電力用戶納入能源供給體系，在充分挖掘和利用需求側資源的同時，為用戶提供部分收益，降低用戶的用能成本。最后，隨著物聯網、通信等技術的進步，虛擬電廠聚合分布式資源的能力提升，能夠充分調動分布式能源的資源稟賦、時空特性，彌補風光等不確定性能源的出力波動性，等效成一種穩定出力的傳統發電廠參與電力系統運行。
上海市作為典型的人口聚集、負荷密集區域，具有外來電比例高、本地資源稟賦不足的特點。從發電側的角度出發，新能源發電資源在電力系統中的占比逐年提升，未來新能源占發電資源主體的比重將超過50%，預計“十四五”新增風電、太陽能發電裝機1.19 GW、2.70 GW。同時，傳統電力供應體系中以煤電為主的化石能源將逐步調整成為調節性資源。從用戶側的角度出發，隨著CO2排放量的增加以及環境氣候的變化，夏、冬兩季出現極端性天氣的概率變高，造成電力系統出現明顯的雙峰特征，且尖峰負荷的持續時間短暫。同時，隨著第三產業與居民用電的發展，負荷峰谷差逐年拉大，最大峰谷差達48.5%（1312萬kW）。物聯網、信息通信等技術的廣泛普及使得商業樓宇、電動汽車、分布式能源、5G基站等用戶靈活資源快速發展。目前，上海市電動汽車保有量增長迅猛，截至2020年底，電動汽車保有量總規模居全國首位，占全國的9%。
在上述背景下，上海市成為全國首批建設虛擬電廠的城市之一，目前已取得一定成效，下面將介紹上海市虛擬電廠的發展技術路線，提煉上海市虛擬電廠的建設經驗。
2.上海市虛擬電廠發展技術路線
2.1 資源發掘
十四五規劃中指出，加快發展方式綠色轉型需要全面提高資源利用效率，強化重點用能單位節能管理，實施能量系統優化、節能技術改造等重點工程。上海市可調節負荷資源超過8760 MW，其中包括工業負荷1230 MW、商業負荷2160 MW、電動汽車負荷1000 MW等。為充分發揮資源優勢，上海市電力公司將虛擬電廠項目聚焦于需求響應資源，引導電力用戶的用能需求，實現電力用戶由電能消費者到電能產消者的身份轉變。
2.1.1 上海黃浦區商業建筑虛擬電廠示范項目
2020年上海市公共建筑能耗分析報告中指出，在上海市建筑的分項用電數據中，空調設備與照明類電器設備的用電總量占比超過70%[23]。在以空調負荷、照明負荷為主的電能消費體系下，商業建筑中的負荷具有靈活可調的性能，在電力市場中具有巨大的經濟價值。
黃浦區作為上海市商業建筑的密集聚集區，擁有超過200幢大型商業建筑[24]，并且在原有建筑中配備能耗監測裝置，有完備的基礎條件實施需求響應項目?；谏鲜鰲l件，上海市于2016年開展國家級需求管理示范項目“上海黃浦區商業建筑虛擬電廠示范項目”建設。項目的建設落地為電力系統安全運行提供保障，有效提高了可再生新能源的消納水平，充分體現綠色節能理念。
目前黃浦區內約50%的商業建筑接入了虛擬電廠平臺。項目采用資源審計注冊，年度能力核定，滾動持續開發的方式開展資源能力的持續建設。同時，根據用戶參與情況，對優質資源開展自動需求改造，采用自動需求響應技術實現對用戶側設備的調控。與傳統的被動需求響應相比，自動需求響應能夠更加及時調整設備的運行狀態，保證了需求響應的靈活高效。截至目前，已經完成20%的資源自動需求響應改造。
黃浦虛擬電廠按年度常態化制定全年度虛擬發電任務，任務主要按月度周期執行，設定全資源調度，精確調度，累計執行次數等目標，并針對資源發電執行情況，對前50家優質資源進行年度性政策補貼。截至2021年底，上海市黃浦區智慧虛擬電廠平臺已納入黃浦區商業樓宇130幢，注冊響應資源約60 MW商業建筑需求響應資源開發。包含了冷水機組、風冷熱泵、電熱鍋爐、動力照明、充電樁等大量設備。黃浦區虛擬電廠實現了在不降低用戶用能體驗的前提下，針對用戶的一樓一策個性化定制。
2.1.2 上海嘉定區泛在電力物聯網智慧充放電示范試點項目
隨著電動汽車保有量持續快速增長以及電網轉型升級步伐加快，電動汽車作為與電網連接的消費端用戶，其廣泛互聯、智能互動的電力物聯網技術和業務形態愈加顯著，將成為未來能源互聯網的重要一環。上海市嘉定供電公司與國網電動汽車服務有限公司合作開展泛在電力物聯網智慧充放電示范試點項目，應用V2G技術和有序充電技術，統籌協調電動汽車與電網電力電量平衡，有效提高電動汽車與電網協調運行的有序性、可靠性、經濟性，促進清潔能源消納，減少棄風棄光。預計到2030年，家庭電動乘用車將達8000萬輛，通過V2G充電樁以及有序充電業務的開展，國家電網將節約投資1750億元，為社會節約投資1430億元，共計節約3180億元。同時，電動汽車年消納清潔能源將超過 2000 億kW·h。
嘉定供電公司開展的電動汽車智慧充放電業務，融入共享充電理念，通過智慧能源系統平臺調控，實現電動汽車有序充電。智慧充放電業務采用線上線下結合的模式,建立“云-管-端”的整體系統架構。其中用戶端層面由能源路由器(新一代智能電能表)實現電動汽車、儲能、分布式電源、微電網、蓄熱電采暖等新型用能設備的即插即用、數據感知、采集和控制。能源控制器作為配變臺區智能管理單元，實現臺區負荷數據收集和臺區內客戶側設備的智能控制。云平臺負責電網與用戶需求的平衡，實現全網負荷調度，為客戶提供優質服務。
開展智慧充放電項目解決了居民區充電困難的問題。通過制定居民區充電網絡規劃，研制通用的標準化設備，統一協調解決建設難題，基于有序充電、鄰近車位共享等業務方式，減少建樁數量，解決建樁難題，降低充電成本，避免出現無序建設、零星接入和重復施工等現象。智慧有序充電建設通過對用戶充電行為、用能行為的靈活引導與主動調控，降低配變峰值負荷超過30%，將80%充電量優化調整到了配變負荷低谷時段，使配變接納充電樁能力提高4倍，顯著提升配電網資源利用率，實現削峰填谷。
2.2 市場交易
2.2.1 政策規則介紹
2018年9月，華東能源監督局發布了關于印發《華東電力調峰輔助服務市場試點方案》和《華東電力調峰輔助服務市場運營規則（試行）》的通知，華東電力調峰輔助服務市場于2018年9月底開展模擬運行，2019年1月1日起正式運行。規則中明確規定，市場賣方主體為調峰能力不低于30萬kW及以上的燃煤機組、新投產電價市場化的抽水蓄能機組等，并適時考慮逐步擴大至其他具備規定調峰能力的發電資源。2020年4月，華東能源監督局發布了《上海電力調峰輔助服務運營規則（試行）》，明確規定上海市電力調峰輔助服務市場中包含虛擬電廠調峰交易，從此虛擬電廠可正式作為獨立市場主體參與調峰市場提供輔助服務。
上海電力調峰輔助服務運營規則中指出，市場類型按照時間類型分為日前市場、日內市場以及實時市場。日前市場對應提前24 h發起的調峰需求，日內市場對應提前三四小時發起的調峰需求，實時市場對應未來15 min發起的調峰需求。
在日前市場中，虛擬電廠通過對內部成員的負荷預測、新能源發電預測，確定次日的基準出力曲線或用電曲線，調度中心發布未來24 h內間隔15 min共96個調峰需求點。此時，虛擬電廠在基準曲線的基礎上，申報每個時間點的交易電量與電價。調度中心以統一邊際電價進行市場交易出清，并發布出清結果。虛擬電廠在接收出清結果后與調度中心簽訂合約，并在次日按照出清結果發用電。由于負荷以及新能源出力的不確定性，實際負荷與預測值之間、虛擬電廠實時運行出力與日前出清結果之間往往存在偏差，因此需要引入日前市場與實時市場。在日內市場與實時市場中，調度中心發布未來三四小時或15 min之后的調度需求，虛擬電廠在日前交易結果的基礎上進行申報，在實時市場中還應提供響應時間，同樣由調度中心統一按照邊際電價進行出清，虛擬電廠接收出清結果并執行交易計劃。最終，虛擬電廠的收益按月度由實際執行的電量進行結算補償。具體交易流程如圖1所示。

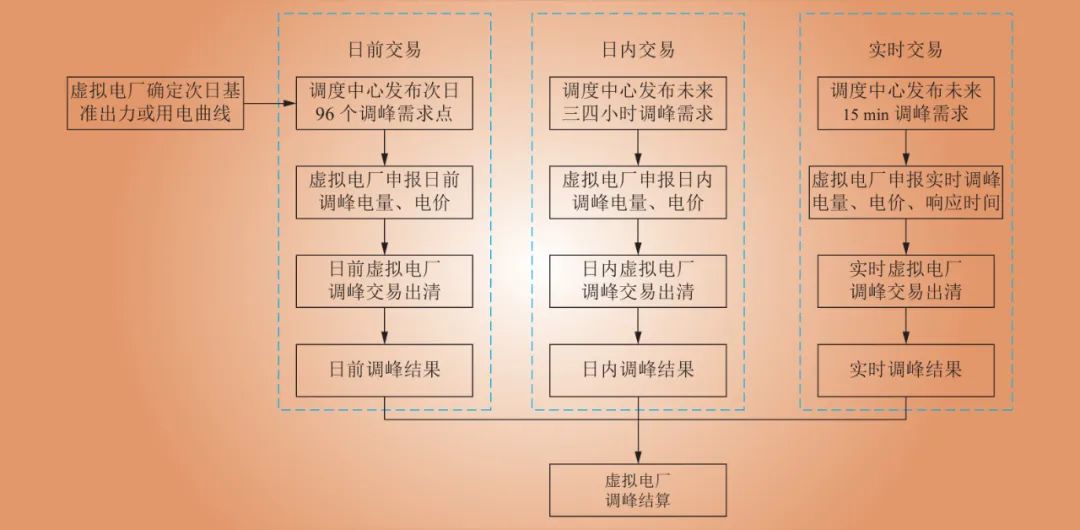

圖1 交易流程示意
Fig.1 Schematic diagram of transaction process
在上海電力調峰輔助服務市場中，為保障參與交易的虛擬電廠能夠提供可靠的調峰能力，設置參與市場的虛擬電廠調峰容量不低于1 MW·h，并且要求虛擬電廠內用電信息采集時間周期小于15 min，響應時間不超過15 min，要求響應持續時間不小于30 min。
在結算時，由于市場處于建設初期，為維護市場主體積極性，鼓勵更多主體參與市場調峰，交易規則中并未規定考核標準細則，即結算時按照實際出力進行結算，而不考慮實際出力與計劃出力的偏差。
2.2.2 上海市虛擬電廠市場化交易機制設計
虛擬電廠市場化交易立足于利用虛擬電廠可控制、可調節的資源特性，通過市場手段構建虛擬電廠生態模式，優化電網運行特性。根據應用場景和時間維度的不同，設計了4個交易品種。從時間維度出發分為中長期交易與短期交易。詳細交易類型與相關信息如表1所示。

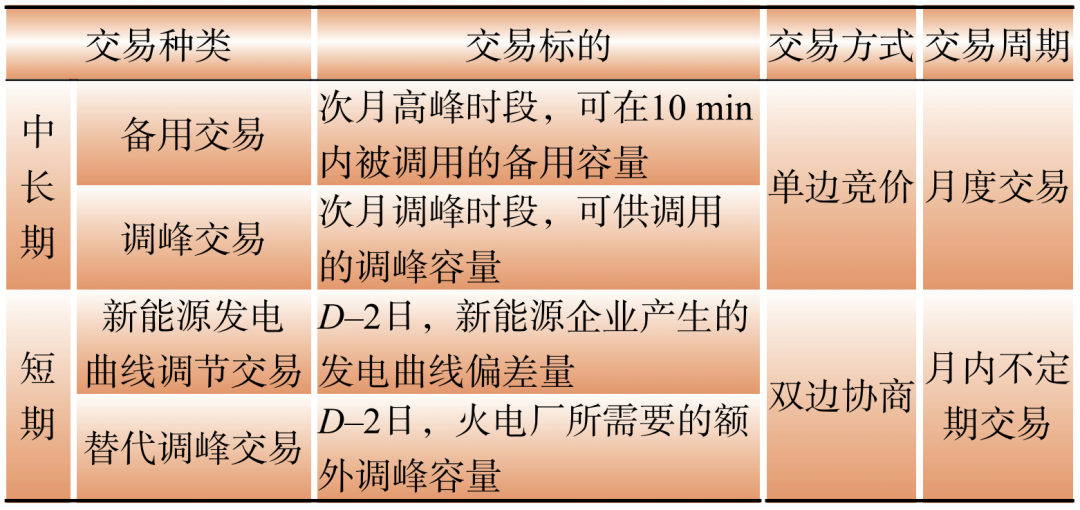

表1 交易類型
Table 1 Transaction types
中長期交易定位于獲取虛擬電廠較為穩定的調節能力，為電網提供可被隨時、快速調用的調節資源，分為中長期備用交易與中長期調峰交易。中長期備用交易按照月度單邊競價，提供次月高峰時段，可在10 min內被調用的備用容量；中長期調峰交易同樣按照月度單邊競價，提供次月可供調用的調峰容量。
短期交易定位于進一步挖掘虛擬電廠調節能力，解決電廠側的短期交易，為電廠側減少一部分費用支出，分為新能源發電曲線調節交易與替代調峰交易。新能源發電曲線調節交易在D–2日與風電、光伏企業交易，幫助其調整發電曲線偏差；替代調峰交易在D–2日與火電企業交易，幫助其在用電低谷時段進行調峰。
針對不同的交易品種，上海市電力公司從準入機制、交易出清等方面進行了詳細的機制設計。
（1）準入機制。為確保虛擬電廠主體能夠順利參與市場化交易，要求虛擬電廠主體滿足市場信息的交互要求、市場計量的周期與精度要求。同時，為適應調峰市場規則，要求虛擬電廠最小調節功率不小于1 MW。在市場建立初期，響應時間、爬坡速率等技術指標的要求與試點單位的現有能力相匹配。
（2）交易申報。針對中長期交易，虛擬電廠可以分時段申報調節容量與價格；針對短期交易，需要確定虛擬電廠替代調峰曲線（間隔15 min）或者偏差調節曲線（間隔5 min）及價格分成比例。
（3）交易出清。在交易出清階段，采用響應速度、調節速率、可持續時間、交易執行度等性能指標對申報價格進行修正，促使虛擬電廠主動提高自身技術指標。
（4）交易執行。調度中心完成次日虛擬電廠的預調用計劃后，虛擬電廠根據計劃確定次日各類聚合資源的調用容量，形成調用方案。次日，調度中心對虛擬電廠進行實時調用。
（5）偏差量執行。偏差量由營銷部門通過對比虛擬電廠基線與交易執行量進行認定，當虛擬電廠調節容量、響應時間未達到調用需求時，將對虛擬電廠進行考核。結算時，由電力交易中心計算虛擬電廠補償費用、偏差考核費用等信息，并出具結算憑證。
2.3 運營調度
如圖2所示，完整的虛擬電廠的運營架構能夠劃分為3個層次：資源層、聚合層、平臺層。資源層主要由不同類型用戶響應終端的可調節資源組成，包括分布式電源、小火電、新能源、常規用戶負荷、儲能設施、電動汽車、充電樁等。聚合層主要通過不同類型、不同區域的虛擬電廠側系統將單體容量小、資源數量多、種類豐富的可調節資源進行匯聚和優化控制。平臺層包括調度平臺、電力交易平臺、虛擬電廠管理平臺。通過各平臺的協調配合實現虛擬電廠的注冊、交易、運行、結算全流程管理。

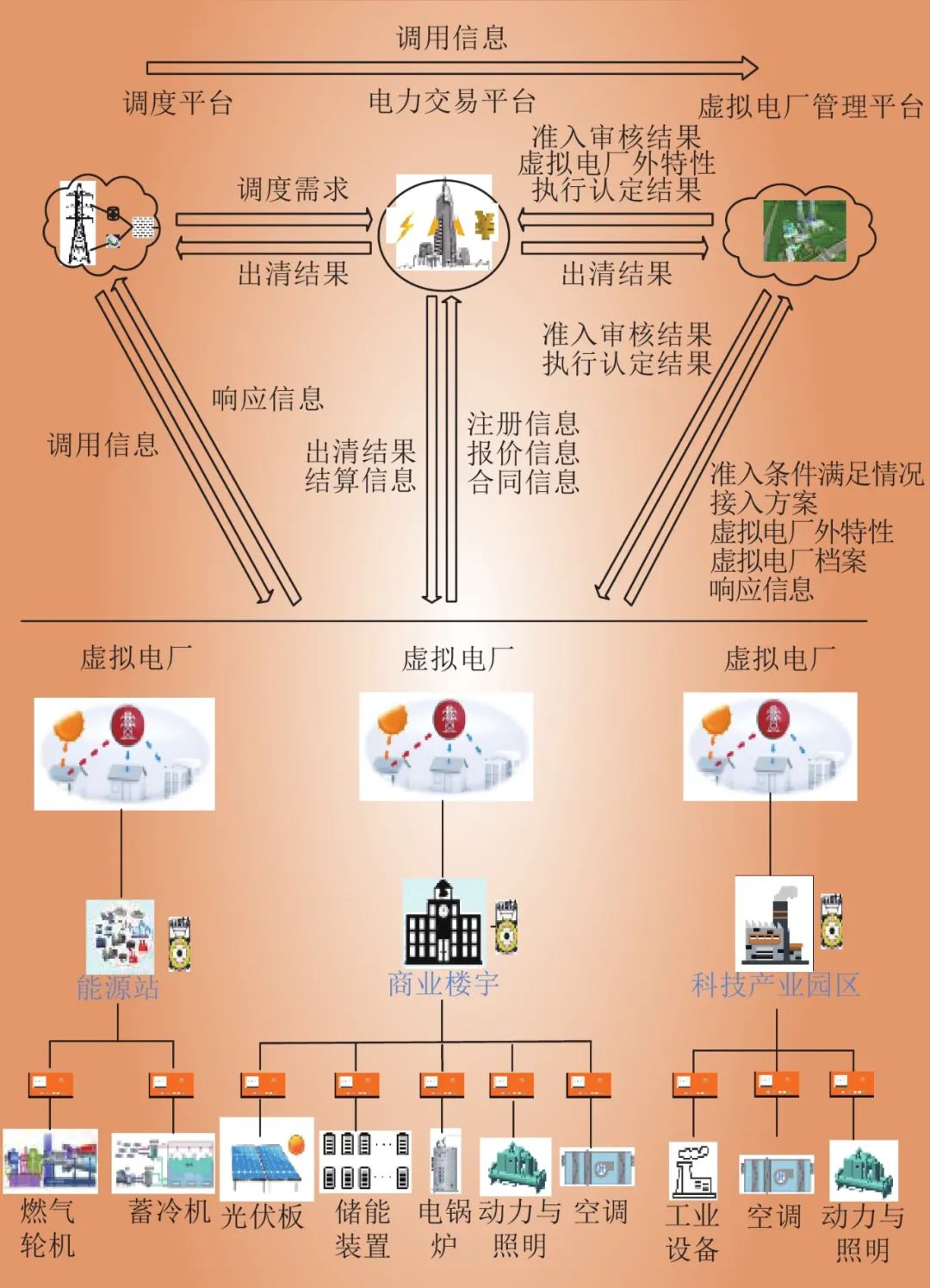

圖2 虛擬電廠運營架構
Fig.2 Virtual power plant operation architecture
2.3.1 虛擬電廠運行管理與監控平臺
上海市構建城市級分布式可調節資源集控平臺，并按照“四三二一”運行體系實現對虛擬電廠的協同調度?！八摹笔侵敢杂媚茉O(shè)備、電力用戶、負荷集成商、市級平臺為基礎構建的虛擬發電單元、虛擬機組、虛擬電廠、虛擬電廠運控中心4級模型?！叭敝赴凑杖萘孔畲?、體驗最佳、均衡控制等運行模式實現上述四級模型之間的3層聚合，通過即插即用設計實現用戶規模的彈性匯聚?！岸敝妇C合用能優化以及用戶與電網之間能量交換的優化?！耙弧敝附ㄔO(shè)市級虛擬電廠運行管理與監控平臺，實現上海市全部虛擬電廠資源的統一管理與調度。目前，上海市虛擬電廠運行管理與監控平臺接入12家虛擬電廠，所涵蓋資源類型包括工商業樓宇、三聯供、電動汽車、鐵塔基站等。虛擬發電機組共10078戶，削峰能力107310 kW，填谷能力79300 kW。
虛擬電廠運行管理平臺包含的頂層概念數據實體有：虛擬電廠注冊管理、虛擬電廠發電資源注冊、精準負荷預測、發電任務調度執行、調節能力實時上報、運行效果輔助決策與調節效果考核。接入的各個虛擬電廠將各個發電資源的當前運行狀態與參數上報至運行管理平臺，再依據實時發電資源的設備狀態、發電狀態、儲能狀態、負荷狀態、電廠對電網送受電情況以及各終端可調能力，作為實時的發電任務調度依據。在每次調控任務完成后，運管平臺提供結算、技術參數、偏差率考核等功能。使用大數據技術，對各個虛擬電廠、不同類型的發電資源進行發電效果評估，評估維度包括斜坡能力、恢復能力、經濟效益、社會效益等，以促進虛擬電廠對調度控制過程的優化。
2.3.2 調度控制平臺
調度控制平臺負責根據電網運行情況提出市場需求，遠期具備向虛擬電廠下達控制指令的能力。針對調度控制技術，上海市電力公司進行了探索性的規范設計，對調度技術提出了具體要求，包括調控系統需及時掌握可調資源用戶調節容量，支持的調控方式以及用戶響應方式等。
調度系統需具備掌握可調資源用戶的可調節容量的能力：若因故障、檢修等異常導致的可調容量發生變化，調度系統應立即申報。并且建立可調節容量核查機制，定期或不定期核實實際可調節容量；調度系統所支持的調控方式可以分為3類：連續協調、離散協調以及開關協調；調度系統支持的用戶相應方式分為人工響應以及自動響應。
2021年“五一”長假末尾，上海市電力公司開展了國內首次以“雙碳”為主題的電力需求響應行動。運用虛擬電廠技術，精準調控工業生產、商業樓宇、微電網、分布式能源、冷熱電三聯供、儲能設施、冰蓄冷、公共充電站、小區居民充電樁等不同負荷資源，不僅是國內同類需求響應行動中可調節資源種類最全、充電樁負荷規模最大、基站儲能參與度最高的一次，同時還首次融入了“智慧減碳”概念。
2022年春節期間，上海市電力公司基于“無感調控”模式開展了2022年首次填谷需求響應。此次響應針對電動汽車有序充電、能源站自動調控、建筑用能控制系統（cyber physical systems，CPS）等3個主題場景，在不影響用戶正常生產、生活秩序的前提下，用戶側智能終端自動接受需求響應調控指令，按照預置策略本地分解執行，事后按照預定計劃自動恢復，全程無人工現場干預。與傳統調用模式相比，“無感調控”戶均影響更小、用戶積極性更強、調控精度更高、響應時效更快、電網調控更可靠，助力需求響應常態化開展。
2.4 信息通信
面對虛擬電廠空間分布廣、信息交互頻繁、電網調峰調頻需求愈發迫切的環境，現有通信系統面臨著來自4個方面的問題：（1）統計復用造成的時延不可控；（2）通信網絡分布式管理引發的網絡資源利用率低；（3）控制層和設備層斷面連接多、協議雜、刷新頻率各異，網絡兼容性差；（4）控制向末梢延伸引發的暴露面擴大，傳統的“圍堵式”安全防護體系無法滿足安全防護要求。
為應對來自虛擬電廠發展帶來的挑戰，上海市電力公司開展了面向虛擬電廠的新型通信系統建設，促進現有通信系統向統一靈活的接入網絡架構、集中式控制調度、端到端安全防控體系以及彈性通道、時延可控的虛擬電廠新型通信系統的演進和發展，為虛擬電廠助力新型電力系統建設提供了堅實的通信基礎。
2.4.1 面向虛擬電廠的新型通信系統建設
為適應海量分布式可調資源接入對通信網絡造成的影響，新型通信系統需同虛擬電廠一樣具有聚合能力，以此提供虛擬電廠業務差異化、安全可靠承載和按需資源調度的需求。新型通信系統按照“軟、硬件解耦”“承載、控制、業務分離”的原則自底向上分為承載層、控制層、資源層。
在承載層，傳統IP網面臨服務質量（quality of service，QoS）無法嚴格保障、基于媒體接入控制（media access control，MAC）共享的“軟隔離”安全級別不高、帶寬分配不靈活等問題。為滿足虛擬電廠調控業務在時延、隔離度上的承載需求，承載層開展確定性時延網絡建設。通過確定性網絡有界低時延、低抖動、低丟包、高精度、泛在連接等特性，為高可靠、低時延的虛擬電廠調度業務提供可靠確定性的網絡條件。上海市電力公司采用切片分組網（slicing packet network，SPN）開展確定性時延網絡建設。SPN屬于IP化的確定性光傳輸網絡技術，是利用切片以太網技術并融合密集波分復用（dense wavelength division multiplexing，DWDM）的新一代傳送網絡系統。SPN網絡底層采用通道靈活以太網技術（flex Ethernet，F(xiàn)lexE）技術，通過固定時隙調度機制，保證通道承載業務的時延、抖動及安全隔離要求；同時通過通道化、端口綁定、子速率等多種帶寬分配機制，保障業務帶寬分配的靈活性。向上使用源路由技術，并通過軟件定義網絡（SDN）控制器與源節點通訊，實現了網絡上所有SPN節點間的路徑自動計算與生成，并自動生成保護路徑，使網絡具有抗多點故障下的業務恢復能力，確保了虛擬電廠控制類業務的安全可靠。網絡具備毫秒級時延、百微秒級抖動的確定性指標能力。
在控制層，針對傳統網絡分布式路由算法固有的缺乏全局拓?fù)湫畔?、易陷于局部最?yōu)解、全網資源利用率不均衡等問題，上海市電力公司通過引入基于SDN思想的集中控制器，構建了具有全局視圖、實時監測能力的“上帝視角”，將傳統的網絡設備解耦為通用轉發設備和控制器，通過集中控制器實時獲取全網的拓?fù)湫畔?，與上層資源調度平面協同處理，將用戶的需求轉變?yōu)榫W(wǎng)絡控制策略，將傳統網絡“面向無連接”方式轉變?yōu)椤懊嫦蜻B接”方式，在實現差異化業務按需承載的同時，提升了全網資源利用率和“比特”價值。平均帶寬利用率提升20%以上，降低數據網網絡核心節點設備負載率30%以上。
在資源層，面對協議復雜多樣、不同廠家網管難以兼容、跨域跨網業務QoS保障等問題，對統一資源調度的能力、可靠性提出了更高的要求。上海市電力公司開展通信資源智能調度系統部署，如圖3所示。該系統向下屏蔽不同廠家控制器的差異，向上將用戶需求翻譯成控制器可以理解的策略并下發執行，同時引入基于人工智能的流量預測算法，提升資源調度的準確性，使業務保障方式變得按需靈活。配置指令數量從原有的成百上千條精簡到現有的20條以下，新業務的上線時間從原來的小時級、天數級縮短到現在的分鐘級，真正實現電力通信網“一鍵指配”，按需保障業務端到端服務質量。
2.4.2 “端云邊”新型通信系統安全架構
為應對虛擬電廠終端本體安全、接入可信安全、業務行為安全、數據安全等自下而上的安全挑戰，上海市電力公司通過終端威脅感知、可信安全交互、業務安全檢測、統一數據安全管控等方面構建虛擬電廠安全防御體系，提出“端管云”安全整體解決方案，為虛擬電廠保駕護航。
在端側，針對光纖傳輸竊聽篡改安全風險，利用光纖內生安全理論，基于物理層安全內源式防御信道模型，研制電力內生安全光通信終端，完成虛擬電廠平臺生產控制區到承載網站點兩側部署。安全光通信是以抵御線路或節點竊聽攻擊為目的，以增強抗截獲信息防護能力為手段的新體制光通信技術，不依賴于附加的外部協商過程，是完全由通信系統自身提供對信息傳輸內源式防護的安全光通信方式。內生安全終端通過把傳統光通信信道噪聲區和信號區進行了重新劃分，攻擊者在竊聽光信號的時候只能竊聽到混疊的信號，恢復出來信息的誤碼率趨近于50%，從信息論的角度說，竊聽者獲得的信息量趨近為0，從而解決通信加密、隱藏和竊聽發現一體化的安全問題，實現虛擬電廠通信系統“通密一體、傳防融合”，大大降低敏感數據被竊聽、被篡改的風險。
在管側，遵循《電力監控系統安全防護規定》和《電力監控系統安全防護方案》等要求，創新性提出具有高度共識的“安全I(xiàn)區+”的概念?！鞍踩獻區+”是在原有安全一區的防護基礎上，加入負荷調控模塊。能夠確保在原有I、II區電網控制功能不受影響的條件下，進一步強化了可調節負荷數據的安全保護。
在“云”側，完成網絡安全態勢感知平臺和數據安全管控平臺部署。網絡安全態勢感知平臺基于大數據、人工智能等新技術，結合虛擬電廠多種業務場景，從攻擊發生時系統對象的不同空間層次、攻擊持續時間以及破壞正常業務邏輯的行為表征等多個維度進行攻擊關聯和推理，實現攻擊路徑回溯及可視化。同時，通過與安全設備聯動，實現對攻擊事件的智能處置。數據安全管控平臺，采用服務化、組件化方式，打造敏感數據識別、分類分級、數據脫敏、數據水印、虛擬數據庫、數據加密等安全服務能力，構建敏捷高效的數據安全能力資源池，為虛擬電廠業務運行過程中的個人信息、客戶敏感信息、企業經營數據等提供持續先進的數據安全能力服務，保障數據各環節安全可控。
3.上海市虛擬電廠前景展望及經驗總結
3.1 前景展望
3.1.1 分布式資源擴圍
虛擬電廠的發展可以按照資源聚合的水平分為2個階段。第1階段為需求響應型虛擬電廠，此時虛擬電廠中所聚合的資源以需求側資源為主，通過對用戶側資源進行聚合調控實現調峰、調頻等輔助性業務。隨著虛擬電廠內部分布式資源的不斷豐富，虛擬電廠的第2階段將實現源網荷儲中各類資源的聚合，包括大容量儲能、大規模新能源、電力用戶等，因此第2階段的虛擬電廠為混合型虛擬電廠。與第1階段相比，第2階段的虛擬電廠在供電可靠性、電量規模方面更勝一籌，能夠?yàn)殡娏ο到y(tǒng)提供更豐富的輔助性服務。
目前上海市虛擬電廠處于第1階段的發展過程中，以工商業建筑、電動汽車為主體，分別在黃浦區與嘉定區構建了虛擬電廠。國內虛擬電廠項目在冀北地區同樣投入運營。冀北虛擬電廠工程接入實時控制蓄熱式電采暖、可調節工商業、智能樓宇、智能家居、儲能、電動汽車充電站、分布式光伏等 11類 19家泛在可調資源。從資源聚合的角度出發，冀北虛擬電廠處于發展的第2階段，聚合了更為多樣化的資源類型，能夠充分發揮不同資源的時空互補性，提高整體供電可靠性。
為實現對分布式資源充分發掘與利用，應全面開展可調節資源現狀排摸和規劃布局，掌握上海目前可調節資源規模與分布情況，并做好未來可調節資源的規劃布局，進一步擴大可調節資源規模，根據不同電網應用場景，實現多類型可調節資源的靈活接入、信息采集、監視及控制。
3.1.2 多樣化市場建設
華東市場中對于賣方主體具有明確限制條件，虛擬電廠主體暫時無法參與省間市場交易。因此，目前上海市虛擬電廠僅能參與上海市內輔助服務市場。
縱觀全國范圍內的電力輔助服務市場建設，華北能源監督局在2020年11月以《華北監管局關于繼續開展第三方獨立主體參與華北電力調峰輔助服務市場試點工作的通知》印發了《第三方獨立主體參與華北電力調峰輔助服務市場規則》，鼓勵滿足條件的分布式儲能、電動汽車、虛擬電廠等獨立主體參與調峰市場。華北電力輔助服務市場中，調峰資源充足省份中的虛擬電廠等第三方獨立主體與火電機組可在工作日規定時間內報量報價參與華北市場，以調峰成本最小完成華北市場邊際出清。在華北市場出清結果基礎上，包括在華北市場中未中標的虛擬電廠等主體參與省網市場，以同樣方式完成省網市場出清。
隨著華東市場的逐步發展以及虛擬電廠資源主體規模的擴大，未來上海虛擬電廠也有望參與省間的調峰市場。關于省間市場與市內市場的協調也可以借鑒華北市場的組織流程，在市內調峰資源充足（無須在省間市場購買電量）的情況下，采取先省間再市內的出清策略。
除此之外，上海市調峰市場規則與華北電力調峰市場規則在申報電價上存在部分差異。華北調峰市場規定虛擬電廠等第三方獨立主體申報價格上限為600元/(MW·h)，而上海調峰市場僅為100元/(MW·h)。同時，上海市日內調峰市場中價格設置同樣存在不合理之處，日內市場調峰價格上限為400元/(MW·h)，而需求響應削峰填谷價格為800元/(MW·h)。日前與日內市場中價格設置的不合理性可能影響虛擬電廠參與市場的積極性。
國內虛擬電廠項目除了在調峰市場上有過實踐探索外，江蘇能源監督管理局在2020年7月發布《江蘇電力輔助服務（調頻）運營規則（試行）》，允許虛擬電廠作為綜合能源服務商參與江蘇電力調頻市場。與調峰輔助服務相比，調頻輔助服務對虛擬電廠的響應精度、響應速度與響應時間有更高、更嚴格的要求。目前，江蘇調頻市場對虛擬電廠的要求并不高，僅考慮了調節精度與響應速度2個方面，對響應時間不做要求，可見調頻市場建設仍處于初期水平。上海市虛擬電廠所包含的資源主體以電動汽車、需求響應為主，與傳統的火電機組相比，在響應時間上更具優勢。隨著未來上海市虛擬電廠的建設發展，可以將虛擬電廠納入電力調頻資源，逐步建立并完善電力調頻輔助服務市場。
3.1.3 云邊協同調度
現階段上海市電力公司建設了市級虛擬電廠運行管理與監控平臺與調度平臺，實現了上海市全部虛擬電廠資源的統一管理與調度，能夠很好地適應目前虛擬電廠建設初期現狀。但隨著未來海量分布式資源不斷涌現，伴隨著資源主體類型不一、位置分散、運行環境多變等方面的問題，虛擬電廠管控平臺的運行將難以為繼。
因此，上海市電力調度中心將部署“云邊協同+物聯網技術+人工智能”架構的虛擬電廠協同互動調控系統，實現分布式資源友好并網與靈活支撐。云邊協同調控技術建立在物聯網技術與人工智能技術的發展基礎之上[25]。在分布式資源主體側，智能終端設備基于物聯網技術將采集到的特性曲線、負荷需求等信息上傳至邊緣服務器，并響應其調度指令。邊緣服務器作為虛擬電廠云端與分布式資源終端的中間節點，利用人工智能技術處理來自分布式資源層海量信息數據，并將其轉化為資源外特性參數上傳至虛擬電廠云端平臺。虛擬電廠云端平臺利用各資源集群的參數信息結合智能算法完成內部資源的優化整合。
云邊協同架構下的虛擬電廠協同互動調控系統能夠保證能源配置合理化，充分發揮邊側資源靈活性。
3.2 經驗總結
3.2.1 上海市虛擬電廠交易情況總結
上海市虛擬電廠交易目前正由小規模試點項目逐步向規模化、常態化發展，表2列舉了上海市自2019年虛擬電廠初步建成至今開展的部分交易。以“雙碳目標虛擬電廠需求響應”為例，在2021年五一假期后首個工作日，上海通過能源互聯網技術，在不影響生產生活用電的情況下，一次性騰出500 kW的負荷，是國內首次“雙碳”主題的虛擬電廠需求響應行動。在工業企業、商業寫字樓、儲能電站、電動汽車充電站等11536家電力用戶共同參與下，不到2天時間內，累計調節消納清潔能源123.6萬kW·h，減少碳排放約336 t。在2022年春節期間的“無感調控”填谷需求響應中，涵蓋了1068戶電力用戶，實現需求響應最大填谷容量4.1萬kW，累計填谷電量7.1萬kW·h，消納清潔能源2.2萬kW·h，并且完成了低谷時段負備用調控能力技術測試。此次“無感調控”也為后續常態化開啟需求響應提供助力，為電網運行安全性和經濟性提供技術儲備。
虛擬電廠建設帶來的收益可以從3個方面分析。對于參與響應的用戶以及虛擬電廠運營商而言，收益最直觀地體現在提供響應而獲得的電網補貼與獎勵方面，這也是目前激勵用戶參與虛擬電廠需求響應的主要手段之一。對于電網公司而言，虛擬電廠交易的規模化、常態化開展帶來的效益來源于電網運營規劃方面減少的成本。面對逐年拉大的負荷峰谷差以及不可控高比例新能源廣泛接入，電網在靈活性調度資源上捉襟見肘，而投資建設或改造現有配網網架結構需要付出極高代價與成本，因此通過開展虛擬電廠交易進行削峰填谷，是一項性價比極高的舉措。對于社會而言，虛擬電廠需求響應帶來的效益來自對清潔能源的消納，以及碳排放的減少，助力中國早日實現碳達峰、碳中和的偉大目標。
3.2.2 上海市虛擬電廠建設經驗推廣
（1）運營流程。
在運營流程方面，涉及電網中多個部門的協同合作，各個部門的職能作用保障了虛擬電廠業務的順利開展。在虛擬電廠參加市場交易之前需經過虛擬電廠管理中心的審核，判斷其是否滿足準入條件。滿足準入條件后，方可實施信息、數據和物理系統的接入，建立市場主體的賬戶，形成相關檔案。至此虛擬電廠管理中心完成對虛擬電廠的審核通過。之后，在交易中心完成對虛擬電廠市場主體的注冊后，營銷部門與主體簽訂合約。虛擬電廠正式完成在交易中心和營銷部門的注冊備案，接下來參與到交易流程中。
交易流程由虛擬電廠交易、調度中心、交易中心、營銷部、財務部、虛擬電廠管理平臺、虛擬電廠、終端用戶共同參與，協調開展。調度中心負責提出調度需求；交易中心負責發布需求并進行市場出清以及結算出清結果；虛擬電廠管理平臺記錄虛擬電廠響應情況；財務部門負責結算響應結果；虛擬電廠則是組織終端用戶參與市場申報；終端用戶執行出清結果。
整套運營流程中各部門的相互協作配合具有可復制性與借鑒性，能夠在其他城市構建虛擬電廠業務時提供參考。
（2）機制設計。
虛擬電廠在建設初期時，往往起步較為困難，可能難以滿足電網為了維持穩定而提出的高質量需求。為此，在上海市的調峰市場交易機制設計中，充分考慮到虛擬電廠的建設情況，未對偏差考核機制進行詳細設計，在結算時也不考慮虛擬電廠的調峰性能，而僅依據實際執行量進行結算。同時，在準入機制方面，也僅要求最小調節功率不小于1 MW，而對另外兩個重要指標未做具體要求（響應時間與爬坡速率）。
上述機制設計極大地提高了虛擬電廠參與市場交易積極性，極大限度地促進了虛擬電廠的快速發展。但是，上海市虛擬電廠建設初期面臨實際參與用戶不足的問題。因此，如何吸引用戶參與虛擬電廠的熱情，提高用戶響應的積極性，同樣是建設的重點與難點。為此，虛擬電廠重新設計利潤分配機制，將參與市場交易所得利潤全部分配給參與響應的用戶，而虛擬電廠本身通過其他業務進行盈利。該利潤分配機制在初期能夠吸引到很多群體參與到項目中，并通過用戶間利潤共享而維持用戶的忠誠度，有利于擴大虛擬電廠市場主體的規模。
此種模式為其他城市開展虛擬電廠提供了新的思路，有助于其在建設初期快速站穩腳跟并逐步擴大規模。
4.結語
上海市作為全國超大型城市之一，具有負荷密集、新能源發展迅速、資源稟賦不足等特點，因此，為滿足社會發展與新型電力系統構建的需要，上海市積極建設虛擬電廠工程項目。本文介紹了上海市虛擬電廠的建設技術路線，回顧了虛擬電廠交易開展情況，展望未來虛擬電廠發展前景，進而總結上海虛擬電廠建設經驗，為其他省市虛擬電廠項目提供參考與借鑒。
（1）從運營流程交易角度，梳理了上海市虛擬電廠業務流程，介紹流程中涉及的電網各部門之間的職能作用，為其他省市開展相關業務提供參考。
（2）從機制設計角度，分析了上海市虛擬電廠初期的準入機制、利潤分配機制，提煉其快速發展的機理，為其他處于發展初期的虛擬電廠建設起到借鑒意義。
