中國儲能網訊：新型電力系統是新型能源體系的重要組成和關鍵環節。據相關研究，中國能源電力雙碳實現路徑可分為碳達峰階段（當前－2030年）、深度低碳階段（2030－2050年）和零碳階段（2050－2060年）3個階段。各個階段的VRE（Variable Renewable Energy，可變可再生能源）發電量占比預計分別為：碳達峰階段2030年為25.4%，深度低碳階段2050年為51.3%，零碳階段2060年為54.3%。

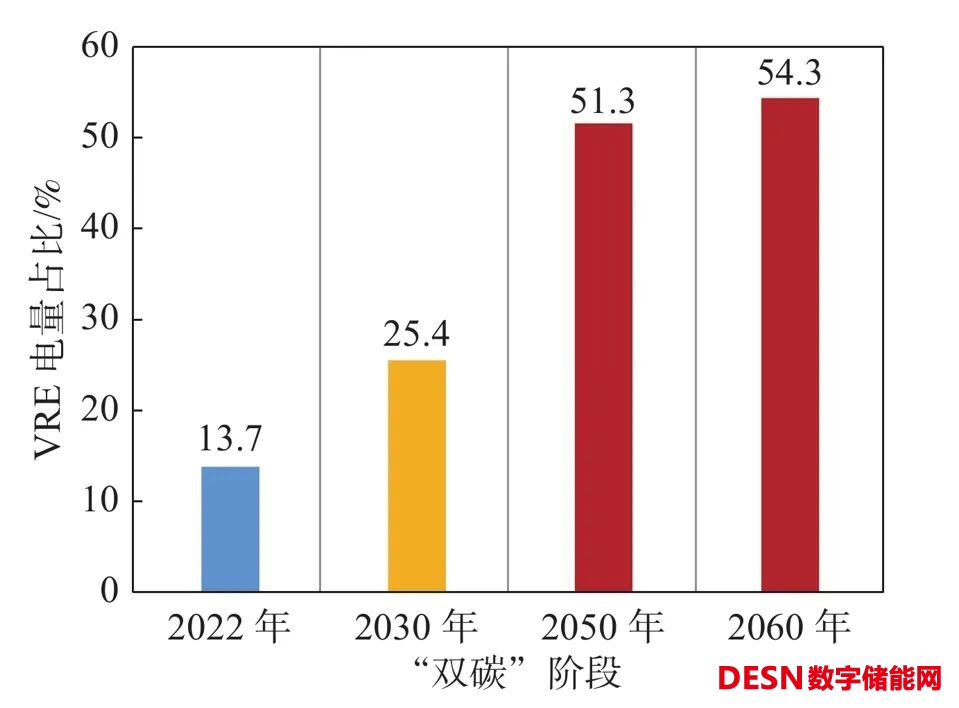

↑“雙碳”階段主要時間點VRE電量占比
按照VRE集成到電力系統的程度不同，從低到高可分為6個階段。6個階段的特征及挑戰分別為：
第一階段：VRE滲透率<5%（VRE滲透率即VRE發電量占比）。借助電力系統自身所具有的儲能特性，VRE對原有電力系統性能沒有任何明顯影響；
第二階段：VRE滲透率介于5%～10%之間。VRE對原有電力系統運行有輕微至中度影響（電力系統運行模式有較小變化）；
第三階段：VRE滲透率介于10%～30%之間。VRE發電決定了電力系統的運行模式（凈負荷波動更大，電力潮流模式發生變化）；
第四階段：VRE滲透率介于30%～50%之間。電力系統會經歷VRE發電幾乎占所有發電量的時間段（在高VRE發電量下，供電的魯棒性遇到挑戰，凈負荷曲線會從鴨子曲線變化為峽谷曲線）；
第五階段：VRE滲透率更高，VRE發電量更大，出現不斷增長的從天到周的電量盈余或虧缺（能量盈虧期變長）；
第六階段：VRE供電出現月度或季節性盈虧（需利用合成燃料或氫、跨季節性等長持續時間儲能來應對）。當VRE在電力系統中的滲透率超過20%～25%時，為了維持電力系統的可靠性和韌性，必須配置長持續時間儲能系統。
當前，中國電力系統VRE滲透率正處于從第二階段到第三階段的過渡期，VRE對電力系統的影響會從低、中烈度向中、高烈度擴展。眾所周知，電力系統的穩定高效運行需要電力供給和電力需求的時刻精準匹配，而VRE具有不可調度、不同步、間歇性、波動性、難以預測的天然特性。隨著VRE滲透率向10%及以上的增加，不斷增加的VRE量會加劇從毫秒、秒、分鐘、小時、天、周到季節等不同時間尺度上發電和負荷之間的不匹配，加之VRE代替火電同步發電機組后帶來的物理轉動慣量的下降，極易給電網運行帶來不穩定性，造成電力系統可靠性的下降。
儲能是一種應對能源電力供給與需求在時間、空間、形態、強度等維度上矛盾的顛覆性技術，可提供大宗能源服務、輔助服務、電網基礎設施服務、用戶能量管理服務等各類服務，具備能量控制、能量轉移、能量后備、能量管理、慣量備用、電壓控制、無功補償、平滑出力、黑啟動等多種功能，故國際上常稱儲能為能源轉型的“瑞士軍刀”。
↑ 儲能——能源轉型“瑞士軍刀”
儲能是涉及材料、能源、機械、化學、物理、電子、電氣等多學科強交叉的戰略性新興產業。其中的長持續時間儲能更是新生事物，也是國際研發重點。目前國內存在長持續時間儲能術語及定義模糊、技術體系不明確、研發技術路線不清晰等問題。
為此，我們基于國內外研究界定了長持續時間儲能的術語及定義；基于其內涵外延，給出了長持續時間儲能的技術體系。
什么是長持續時間儲能？
儲能除根據儲能裝置或系統所儲存能量的形式不同分類外（依此可將儲能分為機械式、電化學式、電能式、熱能式和化學式等5大類），還常按照儲能裝置或系統以額定功率輸出所存儲能量的持續時間尺度長短來分類為：短持續時間儲能（Short Duration Energy Storage，SDES）和長持續時間儲能（Long Duration Energy Storage，LDES）。
值得說明的是，國內常將短持續時間儲能和長持續時間儲能分別稱為“短時儲能”和“長時儲能”。我們認為，這是一種不規范的稱謂，如就“長時”而言，是指“長響應時間”“長周期時間”還是“長時間尺度 ”？“長時儲能”術語界定不清，其概念內涵和外延模糊，極易與儲能裝置或系統對釋能請求的響應時間長短等概念混淆。例如，按照對釋能請求的響應時間快慢，也將儲能裝置或系統分為短時響應儲能裝置或系統（如超級電容器、超導磁儲能裝置、飛輪、電化學電池等）、長時響應儲能裝置或系統（如抽水蓄能、壓縮空氣儲能等）2個類別。因此，從科學嚴謹、規范用語角度而言，不宜采用“長時儲能”，而宜采用“長持續時間儲能”的稱謂。
時間尺度長短是相對的，短持續時間儲能和長持續時間儲能的時間界限，當前國際上尚無統一標準。歐洲一些學者及機構將小時級以上界定為長持續時間儲能，國際LDES（長持續時間儲能）委員會將6～8小時－150小時界定為LDES，美國加利福尼亞公共事業委員會（CPUC）要求為8小時及以上，美國能源部則要求10小時及以上，還有的機構要求一天及以上水平（24～72小時）、周水平（100小時），甚至季節水平。
以美國能源部為例，美國能源部在其“Long Duration Storage Shot（長持續時間儲能攻關行動）”中，將長持續時間儲能（LDES）定義為一次可以儲存能量（可持續以滿功率釋放能量）超過10小時的儲能系統。釋能持續時長0～10小時的稱為“短持續時間儲能”（如飛輪儲能），10小時以上的統稱為“長持續時間儲能”，且長持續時間儲能還可以繼續細分，10～36小時的為“日間長持續時間儲能”（有時也稱為“日內長持續時間儲能”，如傳統抽蓄、新型抽蓄、重力儲能、壓縮空氣儲能、液態空氣儲能、液態二氧化碳儲能等機械式儲能技術），36～160小時的為“多日/周持續時間儲能”（如顯熱、潛熱、熱化學儲熱技術，液流電池、金屬陽極電池、混合液流電池等電化學儲能技術等），超過160小時的稱為“季節性時移儲能”（如儲氫、熱化學儲熱）等。有的也將“多日/周持續時間儲能”和“季節性時移儲能”統稱為“季節性儲能”。

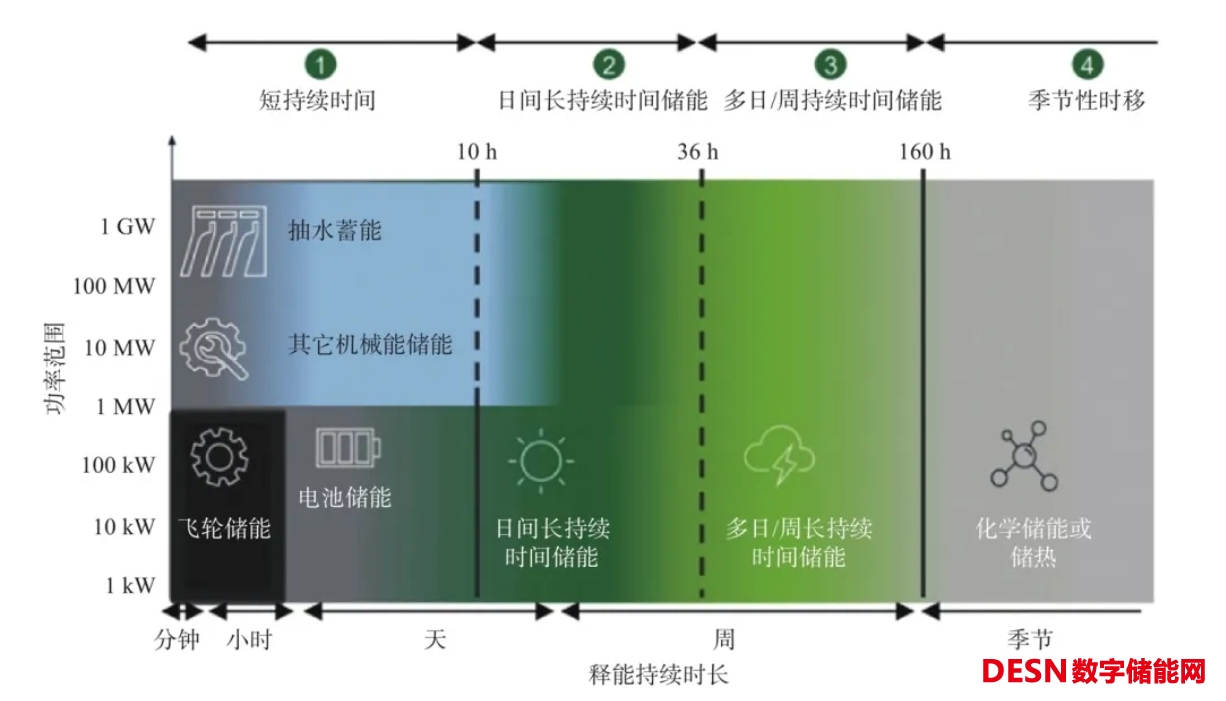

↑不同時間尺度儲能示例
（來源：DOE）
長持續時間儲能的時間尺度不統一，會給科研、工程、市場、政策等帶來不利影響。參考國際主要經濟體和機構的做法，“長持續時間儲能”可界定為能滿足下列3個方面要求的任何儲能技術：
一是可有競爭力地進行部署，用以長期儲能。
二是可經濟地擴大規模，用以維持8～10小時以上的能源供應。
三是有顯著促進經濟體去碳化的潛力。
長持續時間儲能技術體系
按照前述長持續時間儲能（LDES）的定義，長持續時間儲能技術包含技術經濟性、儲能時長、去碳潛力三要素。依此三要素尺度衡量，飛輪儲能技術、超級電容儲能技術、鋰離子電池儲能技術、鉛酸電池儲能技術等，則排除在長持續時間儲能技術范疇之外。
長持續時間儲能技術包括機械儲能類、熱能儲能類、電化學儲能類、化學儲能類4個類別：

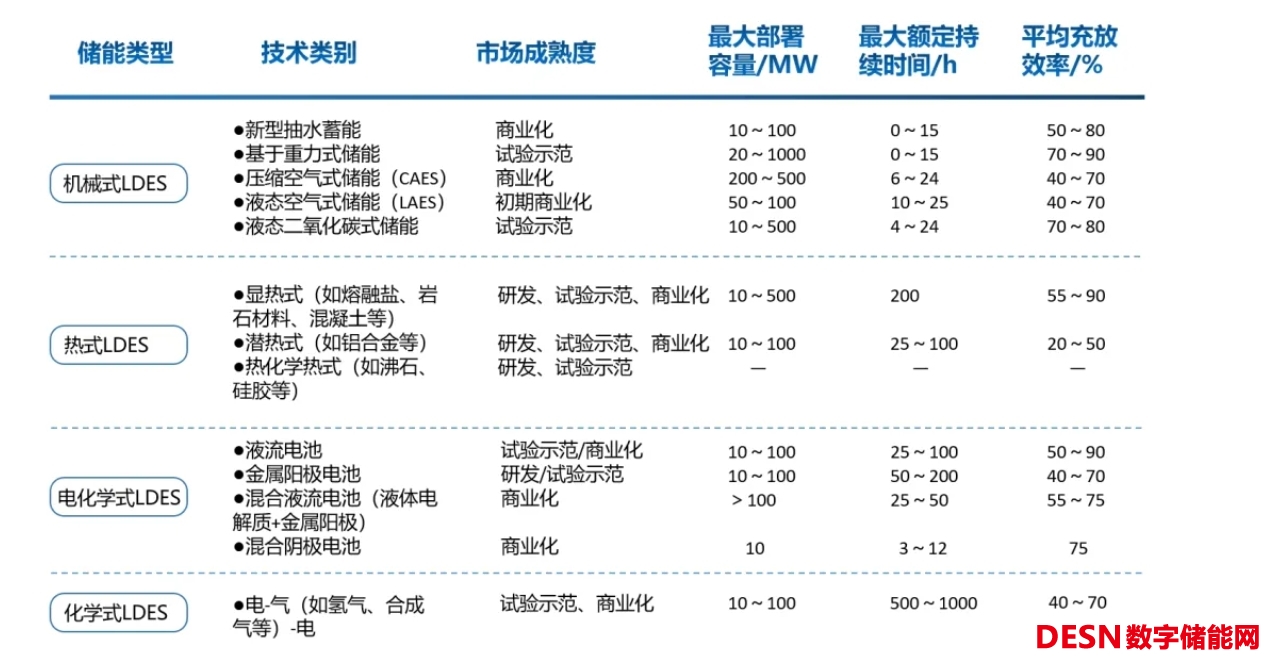

↑ 各類長持續時間儲能技術主要參數及市場成熟度
●機械儲能類
指利用機械能的動能或勢能改變來儲存能量的儲能技術。機械儲能類LDES包括經典抽水蓄能、新型抽水蓄能、重力式儲能、壓縮空氣儲能（CAES）、液態空氣式儲能（LAES）、液態二氧化碳式儲能等各類儲能技術。
經典抽水蓄能技術（常簡稱抽蓄，PSH）：是通過將水從下游水庫抽水至上游水庫，以水的重力勢能的形式來儲存能量的儲能技術。經典PSH技術是一種經長期工程實踐驗證、技術成熟度最高、往返效率較高（70%～80%）、最廣泛商業應用、規?；痛笮突ㄟ_吉瓦級）、在役時間長（壽命可達50～60年）的長持續時間儲能技術。
新型抽水蓄能技術：經典PSH存在受地理環境限制、能量密度低、建設周期長、投資成本高等方面不足。為克服經典PSH技術原有的不足，新型抽水蓄能技術應運而生。新型PSH具有受地理環境限制小、建設周期短、小型化、模塊化等特征。當前，國際上新型抽水蓄能電站技術的發展及應用方向可歸納為混合式抽水蓄能（如與儲熱耦合）、改造及升級型抽水蓄能（如利用廢棄礦井）、新型抽水蓄能（如海水抽蓄）等類別。
重力式儲能技術：重力儲能是一種利用重物（如重力磚塊）高度變化來儲能/釋能的新興儲能技術。其工作原理是儲能時利用來自電網的多余能量來提升重物高度，產生重力勢能；釋能時通過發電機再將重物的重力勢能轉化為電能。重力儲能技術具有選址靈活、長壽命、儲能時間長、充放效率高（70%～90%）等優勢，當前主要有山地式、鐵軌式、塔吊式、豎井式、電梯式等多種形式的重力儲能技術。
壓縮空氣式儲能技術：壓縮空氣儲能（CAES）是一種以壓縮空氣作為儲能介質，儲能時利用機械力（空氣壓縮機）將電能儲存于壓縮空氣中，用能時再通過釋放壓縮空氣來推動渦輪機（膨脹機）發電的機械儲能技術。CAES具有儲能容量大、儲能時間長、系統壽命長、轉動慣量支持、安全性能好、充放效率適中等特點，主要有非絕熱壓縮空氣儲能、絕熱壓縮空氣儲能、等溫壓縮空氣儲能等技術類別。
液態空氣式儲能技術：液態空氣式儲能技術（LAES）是一種利用液態空氣（或液態氮氣）作為儲能介質和儲能/釋能工質的深冷儲能技術，有時也被稱為低溫儲能（CES），兼具機械式和熱能式特點。儲能時，利用低谷電來冷卻空氣，直到將空氣低溫液化，并將液態空氣儲存在儲罐或其他密閉空間中；釋能時，通過暴露于環境空氣或利用工業過程中的廢熱，來將所存儲的液態空氣恢復到氣態，并使用恢復氣態后的高壓空氣來驅動空氣透平機組做功發電。LAES具有儲能密度大、易于維護、不受地理條件限制、充放效率適中等特點。
液態二氧化碳儲能技術：液態二氧化碳儲能技術是基于壓縮空氣儲能和布雷頓循環、以二氧化碳作為儲能介質的一種新型LDES機械儲能技術，具有儲能密度大、運行壽命長、系統設備緊湊、成本低等優勢，具有較好的發展和應用前景。
●熱能儲能類
指通過加熱或冷卻儲能介質（如水、巖石、熔融鹽、氧化鋁）來存儲熱能的儲能系統。熱能儲能類LDES包括顯熱式、潛熱式、熱化學熱式等儲能技術。
顯熱式儲熱技術：顯熱式儲熱（SHS）指儲熱系統所采用的儲熱介質的溫度隨系統中熱能的存儲/釋放而相應升高/降低，且儲熱介質不發生相變的儲熱技術。SHS技術原理簡單，應用歷史悠久，近幾十年來得到了廣泛發展，其總體技術成熟度在顯熱、潛熱、熱化學3類儲熱技術中最高。
潛熱式儲熱技術：潛熱式儲熱（LHS）指儲熱系統所采用的儲熱介質通過介質熔化/凝固、蒸發/冷凝、升華/凝華或在一定恒溫條件下產生其它某種狀態變化來存儲/釋放熱能的儲熱技術。LHS主要是利用相變材料發生相變來蓄積或釋放熱能，因而有時也稱為“相變儲熱”。LHS具有相變潛熱大、蓄熱密度高、儲熱溫度恒定（儲熱、放熱過程近似等溫）、化學穩定性和安全性較好等特點，因而有助于保持儲熱裝置幾何結構緊湊，實現儲熱裝置的小型化。
熱化學式儲熱技術：熱化學式儲熱技術指儲熱系統利用儲熱介質發生可逆的化學吸附或化學反應進行熱量的存儲/釋放的儲熱技術。熱化學儲熱是一種新興技術，其發展?jié)摿薮?。與顯熱和潛熱技術相比，熱化學儲熱系統有著更高的儲能密度、更長的儲能持續時長且儲熱整個過程幾乎無熱量損失，并還可調節其溫度水平以適應不同儲熱/放熱場景，滿足變溫儲熱的要求。
●電化學式儲能類
指以電化學形式儲存電能的儲能技術。電化學式儲能類LDES包括液流電池、金屬陽極電池、混合液流電池、混合陰極電池等技術類別。
液流電池的正極和負極電解液是分別裝在兩個儲罐并用離子交換膜（或離子隔膜）分隔，電池充/放電是通過循環泵使離子從一側儲罐穿過膜轉移到另一側儲罐來實現的。與常規電池的基本區別是，常規電池將能量存儲在電極材料中，而液流電池則主要將能量存儲在電解液中。液流電池有全釩氧化還原液流電池（VRB）、鋅-溴（Zn-Br）液流電池、溴-多硫化物液流電池、 鐵鉻(Fe-Cr)液流電池、鋅-氯液流電池等。其中，VRB是最成熟、最常見的液流電池之一。金屬陽極電池等是一種新興技術，可利用如鋁、鐵、鎂、鋅等廉價且豐富的正電金屬與空氣中的氧氣進行電化學作用來發電。正在研發或商業初期應用的有鋰-空氣、鋅-空氣等類型。
●化學儲能類
指通過如氫、甲烷、合成氣（CO+H2）和氨等化學品的生產，將電能轉換為化學能的儲能系統。這些生成的化學品隨后可以作為燃料等介質來發電。
實現“雙碳”目標，能源須從以化石燃料為主的傳統能源體系向以無碳排放的新能源（如風、光）為主體的新型能源體系轉型。由于風光等新能源無法如化石燃料般靈活滿足用能需求，故新型能源體系需要一種新的方式來滿足能源供給靈活性和可靠性的需求。長持續時間儲能（LDES）將是在未來去碳電力系統中提供這種靈活性和可靠性的關鍵。
長持續時間儲能，對于清潔能源高效利用，推進能源、工業、建筑、交通等各領域清潔低碳轉型、應對極端天氣、解決綠色-經濟-可靠性能源不可能三角難題起著至關重要的作用，是保障能源安全、推動能源綠色低碳轉型，建設新型電力系統和新型能源體系，構建能源強國的利器和重要抓手。
為此，我國也應盡早在長持續時間儲能方面出臺戰略規劃，在分析各種長持續時間儲能技術路線的現狀、資源、需求、前景等基礎上，制訂相應的近期、中期、遠期發展目標和實施路線圖，在政策、市場、研發、工業體系、投融資、教育培訓等多方面全面布局，持續按照我國已形成的重大技術研發、重大裝備研制、重大示范工程、科技創新平臺“四位一體”能源科技創新體系，按照集中攻關一批、示范試驗一批、應用推廣一批“三個一批”路徑，推動我國長持續時間儲能產業取得重要進展，以在大國競爭的戰略必爭領域——長持續時間儲能的科技及應用方面處于領先地位，從而確?！半p碳”目標的如期必成。
