中國儲能網訊：隨著光伏發電量的飛速增長，中國現行電網的容量正面臨嚴峻挑戰，尤其是在農村地區。由于光伏容量的急劇增加，部分地區的安裝容量已超過戶均容量的10倍以上，引發了一系列電網安全問題。已有跡象顯示，反送電現象在電壓等級上已從110千伏上升至220千伏。鑒于電網擴建的滯后性，部分地區的分布式光伏可接入容量正接近飽和。
農村地區的配電網，特別是其升級和新建項目，迫切需要大量投資。光伏發電的快速發展進一步加劇了對配電網建設與升級的需求。然而，這些項目的投資回報周期較長，且前期資金需求巨大，這成了光伏發電發展的一個主要障礙。因此，電網的安全和規劃成為了兩個亟待解決的問題。值得注意的是，中國目前面臨的問題與德國過去經歷的問題有著顯著的相似之處。事實上，這些問題也是能源轉型過程中的典型問題。
德國新能源發展
面臨的“反送電”挑戰

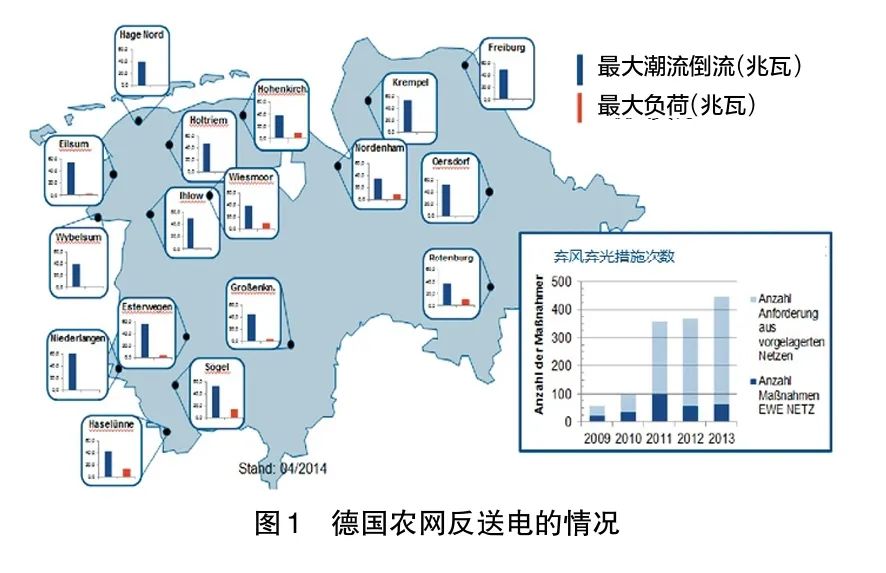

在德國，多達97%的新能源發電設施安裝在配電網，尤其是農村電網中。德國曾遭遇類似挑戰。以德國北部的農村電網為例，其風能和光伏的反送功率在2014年就已經超過了當?shù)仄骄摵傻氖兑陨希ㄒ妶D1）。
德國的能源轉型主要在農村地區展開，原因在于只有農村具有可以安裝新能源設施所需的廣闊土地。如果按照就地消納的原則，德國新能源的比例很難達到當前的50%。因此，僅僅依靠就地消納來推廣新能源并不是一個普遍適用的策略。在德國的農村電網中，反送電現象已成為日常。這一現象在某種程度上表明，能源轉型乃至能源革命的實現，實際上是以農村為主戰場，這一點不僅適用于德國。
由于新能源發展的速度遠遠超過輸電網擴建的步伐，德國配電網的反送電現象也開始影響到超高壓輸電網。根據德國網絡監管局的統計，2022年輸電網的棄風棄光電量達到了733吉瓦時，而賠償電量高達2816吉瓦時。同時，配電網的棄風棄光電量為2531吉瓦時，賠償電量為448吉瓦時。這一數據表明，棄風棄光現象主要出現在配電網中，而輸電網的反送電問題也日益嚴重。由于高壓變壓器是輸電網的一部分，這使得輸電網的賠償電量遠超配電網。因此，高壓變壓器已經成為電網潮流安全運行的一個關鍵瓶頸。

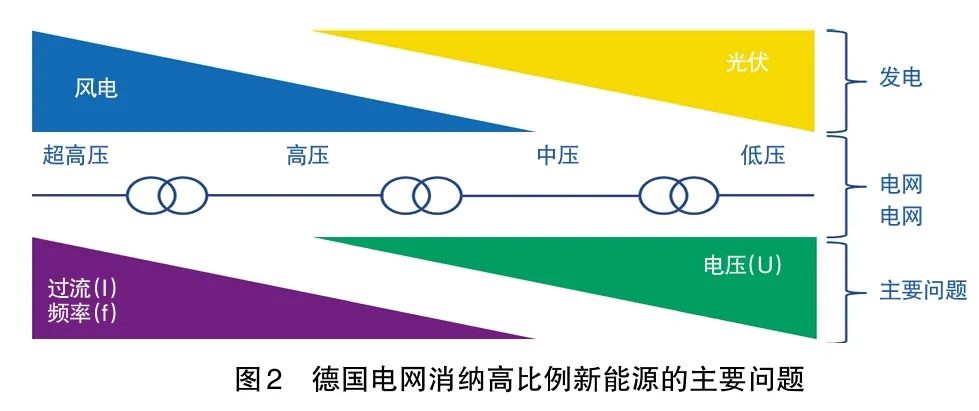

通常情況下，低壓電網主要面臨電壓升高的問題，而超高壓輸電網則主要受到過載的影響，高中壓電網則同時面臨這兩種問題。此外，高壓和超高壓電網還需要處理系統平衡的問題（圖2）。
根據德國的新能源法，電網運營商不僅負有消納新能源的責任，而且必須優先考慮這些資源。這一政策使電網面臨巨大挑戰。在德國，擴建輸電線路極為困難，因為輸電線的審批過程既繁瑣又耗時，通常需長達5年之久。此外，還需得到地方政府的復審和居民的支持。這些因素導致輸電網的擴建速度遠遠落后于新能源的增長速度，尤其在農村的配電網中，棄風棄光問題尤為突出，成為配電網亟需解決的重要問題。
“削峰規劃”在德國的實踐探索
為應對這一挑戰，德國政府在2009年對新能源法進行了修訂，規定在電網無法及時擴建的情況下，可以實施分布式電源饋入管理。該措施允許電網運營商在電網安全面臨嚴重威脅時，暫時中斷風電和光伏發電。同時，要求運營商對新能源發電運營商進行賠償。這在一定程度上緩解了電網的安全問題，但并未根本解決電網擴建嚴重滯后的問題。
在傳統電網規劃中，電網容量是根據電流峰值確定的。根據德國以前的新能源法規，電網必須接收新能源發電的每一度電。這意味著電網必須根據新能源的峰值電流進行規劃和擴建。從成本角度來看，這不僅增加了電網公司的建設壓力，還可能產生居民和工業用戶難以承擔的高昂電費，因為電網的過網費是構成電費的一部分。

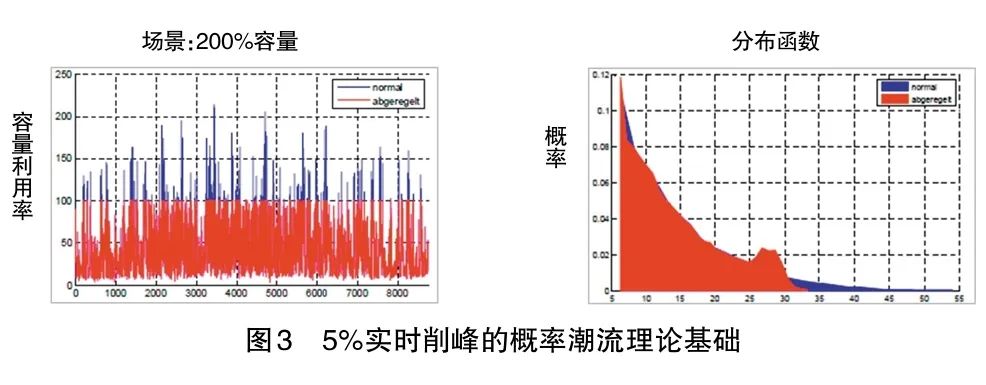

為了應對這一挑戰，德國第5大能源集團EWE的配電網公司提出了“5%實時削峰”概念。根據這一原理，對分布式新能源進行5%的電量削峰，就能有效地將配電網容量擴大至一倍以上。該原理的核心在于分布式新能源緊貼負荷，使峰值部分更加集中，容易被負荷吸收，從而降低了所需削峰的能量（圖3）。
EWE公司采用的策略是利用實時動態削峰原理，旨在將電網擴建的需求降至最低，甚至避免進行大規模的電網擴建。然而，在實施這一策略的過程中，也遇到了一些挑戰。例如，需要將風電機組的調節能力從5級提升至10級，并且還需要投資大量的測控設備。這些額外成本的分攤方式，成了一個待解決的關鍵問題。
最終，電網規劃策略為這一問題提供了解決方案。在電網規劃過程中，不需要改變現有設備或進行新的投資。只需在電網規劃的定容中考慮減少3%的電量，就能顯著降低電網擴建的成本。在最佳情況下，這種設置可以減少高達一半的投資費用。得益于行業的持續努力，德國政府在2017年修訂了能源法，允許在網絡規劃中實施3%的削峰規劃原則，從而避免了電網資源的大量浪費。這項法律規定實際上意味著，對于不超過3%的削峰需求，電網無需進行成本補償，從而間接地減輕了電力用戶的負擔。
多年來，德國棄風棄光率一直維持在大約3%左右。這一統計數字為最終確立3%的削峰規劃原則提供了實踐經驗基礎。
“削峰規劃”在中國的適用性探討
從理論上講，削峰規劃原理在中國應該同樣適用，特別是在光伏并網領域。以德國為例，其光伏發電的年利用小時數約為900小時。但考慮到實際的負荷消納情況，電網電流的實際最大峰值小時數僅為幾百小時。這表明，按照光伏發電的最大峰值設計的配電網，其實際利用率非常低。因此，削峰規劃原理能夠在最大化消納新能源的同時，滿足電網擴建最小化的需求，這對農村電網尤其重要。這一原理曾對德國能源轉型產生過重大作用。對于中國來說，光伏發電的平均利用小時數大約在1000至1200小時之間。盡管中國農村平均負荷可能低于德國，但考慮到配電網的巨大體量，通過削峰規劃可節省的投資也相當可觀，這對中國的能源轉型同樣具有重要意義。

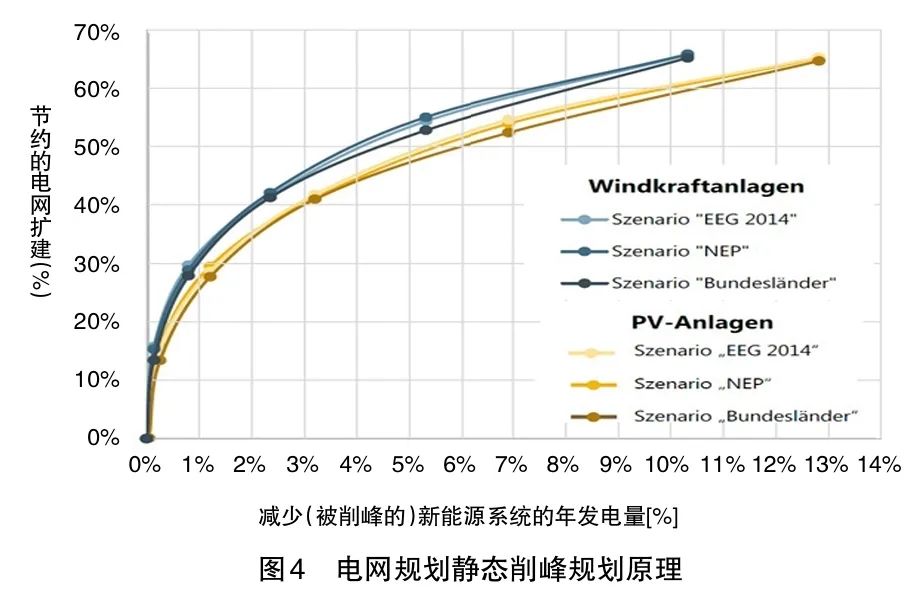

在實際操作中，削峰規劃原則可以通過多種方法實現，分為靜態和動態兩種方式。其中，常用的靜態方法側重于控制發電設備的發電功率（見圖4），動態方法主要用于擴建電網的標準。
靜態削峰規劃的第一種方法涉及到設置發電裝置，以限制光伏的發電功率不超過額定功率的70%，風電不超過87%，這一策略需要由新能源運營商來執行；第二種方法則依賴于對發電設備進行就地實時控制，以限制其功率輸出。這兩種方法均能確保發電量損失不超過3%，并在理想條件下實現新能源消納量的增加。其中，第一種方法實施起來非常簡便，為解決中國當前的配電網容量瓶頸問題提供了一種可能的方案。而第二種方法則適用于條件允許進行就地實時控制的場景。
動態削峰規劃方法的原理采用潮流優化方法，并考慮到假想的故障情況（即靜態安全穩定性），還需對電量的3%限制條件進行檢查，以判斷是否有必要對配電網進行擴建。這種方法充分吸收了實時動態削峰原理幾乎所有的優點。雖然其結果略遜于實時控制效果，但卻節省了通信和控制系統的費用。相較于靜態削峰規劃方法，該方法還可以檢查電壓越限問題，但需要依賴新能源發電和負荷的歷史數據，因此計算工作量較大，對規劃專家的技術要求也更高。

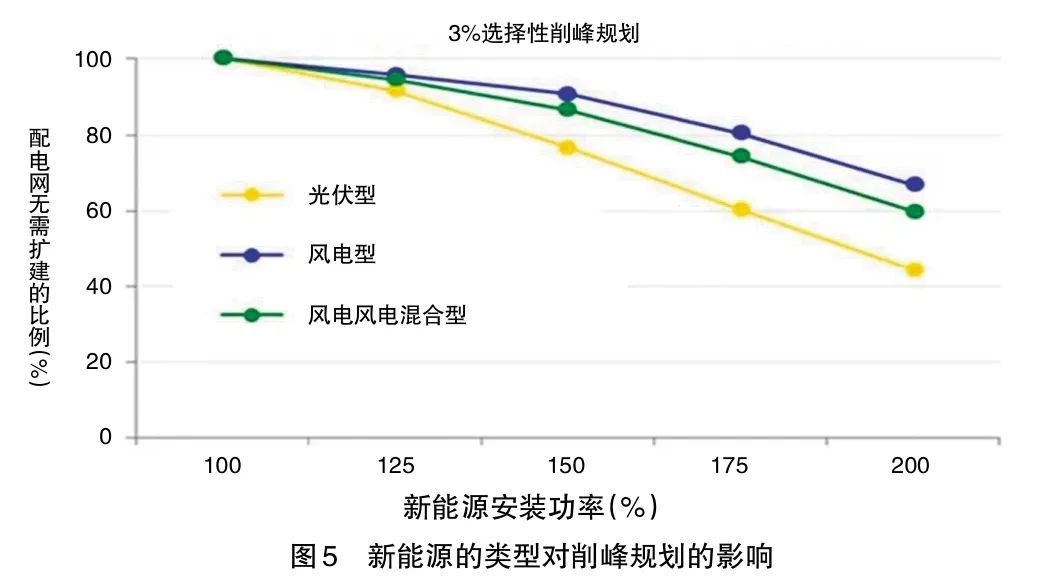

然而，德國與中國還存在一個重要的區別。德國的分布式新能源不僅包括分布式光伏發電，還包括分布式風電。由于削峰原則主要解決的是新能源的匯流問題，即分布式新能源在配電變壓器處造成的線路匯集瓶頸問題，因此對分布式風電的效果尤為顯著。而在中國，分布式新能源主要以光伏為主。由于大部分光伏安裝在低壓電網，主要引發的是電壓升高越限問題，不僅僅是匯流問題，因此3%的削峰原則在中國實行的效果可能不如在德國那樣明顯（圖5）。
削峰規劃原則的核心在于利用現有負荷對新能源的峰值進行自動平滑，因此，該原則特別適用于裝備了大量光伏發電設施的分布式新能源的配電網，如光伏設施眾多的農村電網。在那些能夠同時推廣光伏發電和熱泵技術的農村地區，這一規劃原則由于就地負荷的重要性，能夠發揮更加顯著的效果。
根據研究預測，到2035年，中國約62%的家庭可能安裝熱泵系統。盡管電動汽車的普及和定時充電將對能源需求產生一定影響，但考慮到電動汽車的能耗預計僅占總能耗的4%至5%，而供暖和制冷需求則占總能耗的16%至17%，因此相比之下，電動汽車對削峰規劃的影響相對較小。

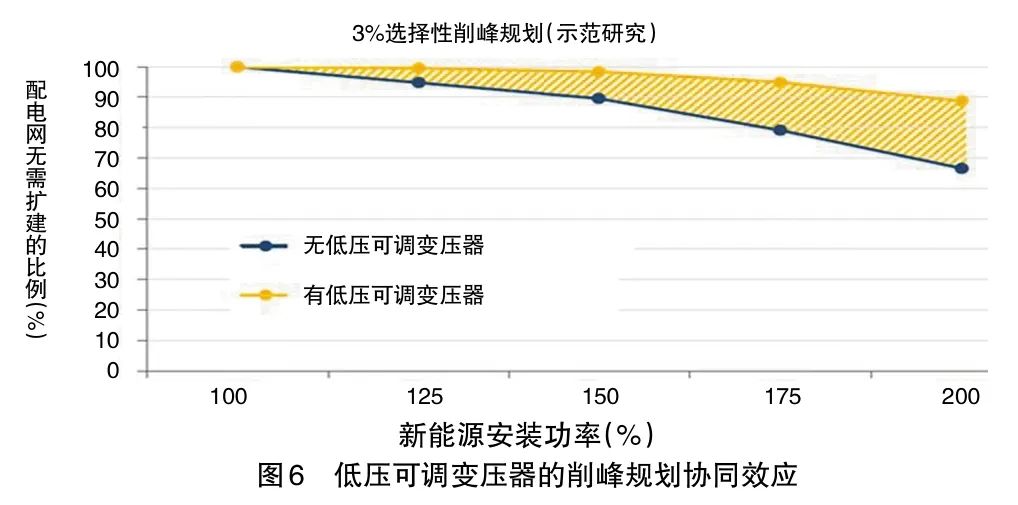

然而，由于光伏在低壓電網中主要引起電壓問題，因此有效地利用低壓可調配電變壓器以提高削峰規劃的協同效果，顯得尤為關鍵（見圖6）。

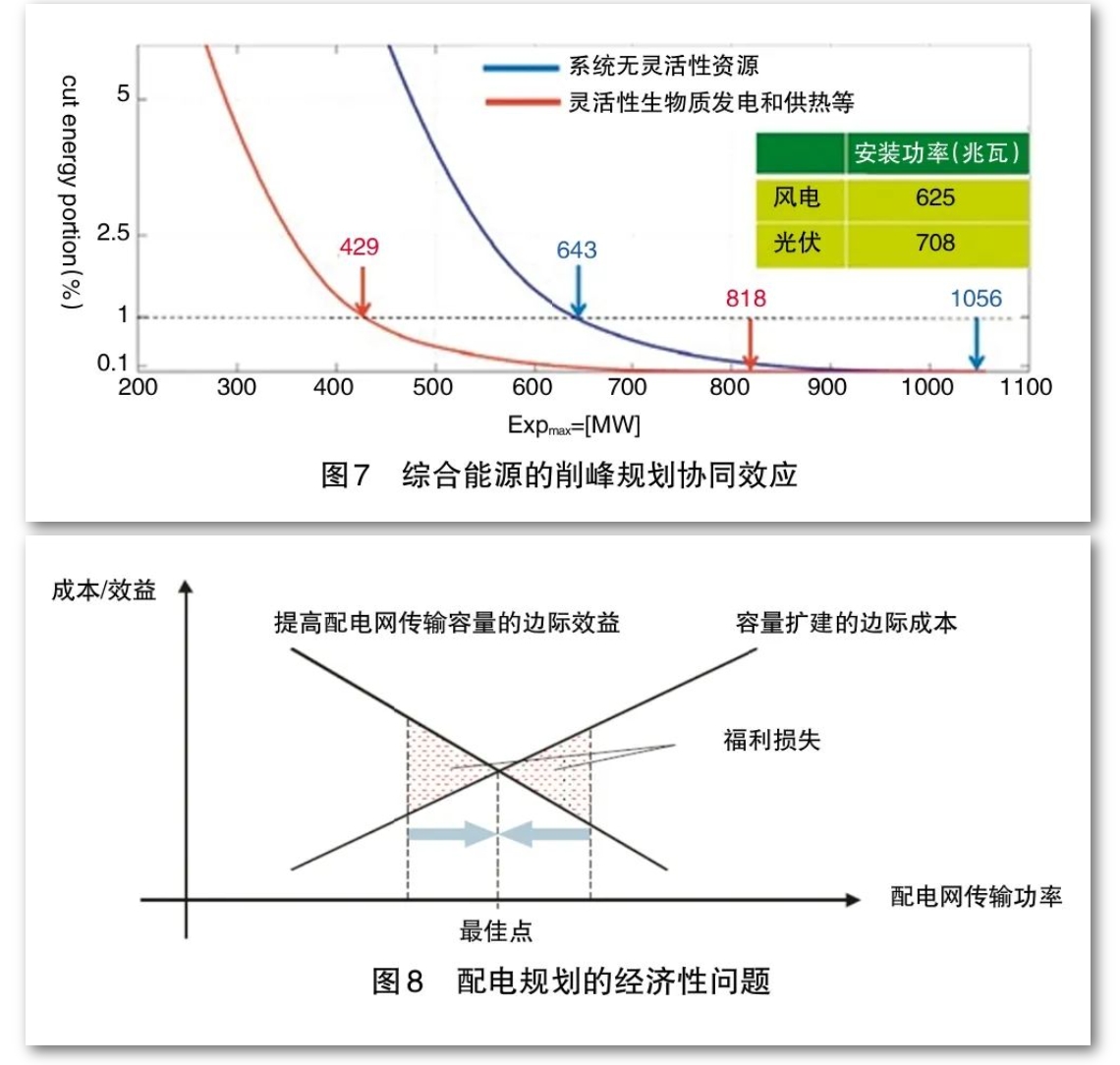

削峰規劃可以更有效地利用綜合能源服務。例如，通過生物質和光伏發電的錯峰運行以及需求側響應技術實現負荷的移峰（見圖7），這些措施在中國提高削峰協同效應方面具有巨大潛力。
鑒于中德兩國配電網的拓撲結構差異，分布式風電的比例可能較低，主要面臨光伏發電的挑戰。因此，進一步深入研究以選擇最佳削峰規劃（見圖8）是必要的，相關光伏設備的額定功率亦需明確。面對能源危機，德國在電力短缺的情況下放寬了適用于小型光伏發電設備的削峰規定。削峰規劃的研究在德國主要聚焦于中低壓配電網，高壓配電網方面的研究相對有限。另外，根據德國的研究，在缺乏補貼的情況下，化學電池在配電網削峰規劃的應用上難以實現盈利。事實上，目前所有的電池在電力系統的應用都難以靠自身的力量收回投資，其中也包括家用光伏電池在內。
當光伏發電功率超出削峰規劃設定的物理范圍時，便需要擴大電網容量。在電網擴建方面，德國遵循一項基本原則：優先優化現有電網運行，其次加強電網設施，最后考慮進行電網擴建。
綜上所述，實施削峰規劃原理可能是解決當前中國電網投資瓶頸問題的一個有效策略。這需要引起電力行業的高度關注。由于中國配電網的規模巨大，削峰規劃措施所能帶來的經濟效益也相當可觀。更為重要的是，削峰規劃的實施還能在一定程度上維持電價的穩定。當然，首要任務是解決過網費用的問題，尤其是電價定價機制的調整。這對于光伏發電的有序和可持續發展至關重要。展望未來，光伏并網的瓶頸問題、新型電力系統的配電網規劃，以及過網費用的公平分攤，都將成為今后兩年內電力行業發展的焦點。
本文刊載于《中國電力企業管理》2024年1期，作者系中國電機工程學會外籍會士
