中國儲能網訊：按電氣結構劃分，大型儲能系統集成主要可分為集中式、分布式、智能組串式、高壓級聯、集散式五大技術路線。
·集中式：低壓大功率升壓式集中并網儲能系統，電池多簇并聯后與PCS相連，PCS追求大功率、高效率，目前在推廣1500V的方案。
·分布式：低壓小功率分布式升壓并網儲能系統，每一簇電池都與一個PCS單元鏈接，PCS采用小功率、分布式布置。
·智能組串式：基于分布式儲能系統架構，采用電池模組級能量優化、電池單簇能量控制、數字智能化管理、全模塊化設計等創新技術，實現儲能系統更高效應用。
·高壓級聯式：電池單簇逆變，不經變壓器，直接接入6/10/35kv以上電壓等級電網。單臺容量可達到5MW/10MWh。
·集散式：直流側多分支并聯，在電池簇出口增加DC/DC變換器將電池簇進行隔離，DC/DC變換器匯集后接入集中式PCS直流側。
2023年底，中天儲能技術經理蔡肖雄就曾在高工儲能年會上指出，目前來看，集中式、集散式、組串式和高壓級聯產品各有優勢，國內集中式較多，主要是集中式的成本較低，國外有很多長時的4h、6h儲能，組串式和集散式占很大比例。
2023年11月，新風光也提到，目前高壓級聯儲能在電網的應用還處于嘗試階段，有些省份電網公司也在嘗試用高壓級聯的方式做一些示范性的工程，但并沒有大面積的推廣這種技術，現在主流的技術還是低壓方案。
不過，在儲能電站大型化的趨勢下，以及業主對性能和安全性的更高追求，高壓級聯儲能憑借其不經變壓器可節省成本，以及提升單臺 PCS 功率、運行效率，降低電力電子損耗、提高整機響應速度等優勢，滲透率有望加速提升。
從近年來的高壓級聯儲能項目來看，高壓級聯技術招標項目已經超過1.76GWh，在實際應用中已經逐漸得到業主的認可。
具體來看，華電國際萊城發電廠101MW/206MWh儲能項目是全國首個“高壓級聯+集中液冷”儲能項目，也是全國首次高壓級聯技術應用在100兆瓦級儲能項目中；南網儲能河北保定10kV/6MW移動式大容量高壓級聯電池儲能電站，是國內首個結合大容量高壓級聯技術路線和可移動設計的電池儲能電站；湖南邵陽綏寧縣電網側電化學儲能項目，是首例大規模采用全液冷熱管理的35KV高壓直掛儲能系統的電網側獨立儲能電站。
在價格方面，從2024年初開標的青海省海南州貢瑪儲能電站工程儲能系統項目招標、陜煤新能源(大柴旦)有限公司西臺20萬千瓦源網荷儲一體化應用示范項目高壓級聯式構網型儲能系統設備集成采購這2個項目來看，南瑞繼保中標單價分別為0.783元/Wh、0.99元/Wh，山東電工時代、金盤科技、林洋億緯等其他候選人的投標單價也均低于1.1元/Wh，相較于2023年1.134~1.837元/Wh的投標價格明顯下降，高壓級聯儲能系統進入“1元/Wh”時代。
高壓級聯系統作為業界“新貴”之一，也吸引了一批具備“硬實力”的企業入局，尤其是具備電力電子技術基礎的企業。南瑞繼保、智光電氣、金盤科技、新風光、中車株洲所、四方繼保、山東時代電氣、林洋億緯、許繼集團、易事特等企業均對高壓級聯技術進行了布局。
其中，南瑞繼保、智光電氣、金盤科技、新風光更是將高壓級聯作為其在儲能領域的重心。智光電氣在2023年底提到，目前智光高壓級聯儲能技術已有多個100MW以上項目落地。在2022年底，智光電氣還披露，正在擴建高壓級聯儲能集成產線。
南瑞繼保近期已連續中標233.6MW/896.1MWh高壓級聯儲能項目，包括青海海南州貢瑪儲能電站（50MW/200MWh）、陜煤大柴旦西臺20萬千瓦源網荷儲一體化應用示范項目（51MW/160.8MWh）、海西州寶庫儲能電站（107.6MW/430.5MWh）、國家能源海南州塔拉儲能電站（25MW/104.8MWh）四個高壓級聯式項目。
新風光高壓儲能應急供電系統在東北某煤礦中得到應用，該儲能系統為固定式煤礦應急電源，采用6KV高壓應急儲能系統，經開關柜接入系統母線。新風光產業園中，也采用了高壓10KV系統包括1套2MW/1.6MWh高壓級聯式大功率儲能系統。
效率方面，以新風光為例，其高壓級聯型儲能PCS與SVG技術同源，采用級聯H橋電路拓?fù)涞姆绞綄⒌碗妷汗β蕟卧壜?lián)形成高電壓，提高單臺PCS功率、降低電池儲能系統總體損耗、提高可靠性及其他性能。采用該技術方案，在10kV電壓等級情況下，單臺儲能變流器可以做到25MW，PCS的運行效率可以達到99%左右。

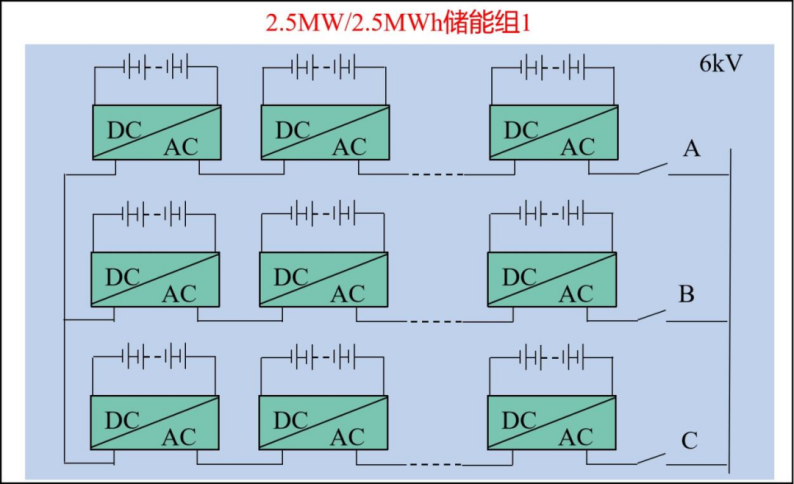

新風光級聯式儲能系統拓?fù)浣Y(jié)構圖
此外，中車株洲所綜合能源事業部儲能產品開發部主任許東陽也曾提到，中車株洲所從四個方面積極應對儲能挑戰：第一，通過拓?fù)浼軜?gòu)創新實現精細化電池管理，解決安全、效率、壽命等痛點，比如新拓?fù)涞母邏杭壜?lián)技術，一簇一管理的組串式儲能技術等；第二，通過電芯容量提升和系統體積、能量密度提升，降低系統成本，如全新一代5.X儲能系統；第三，構網型儲能，為新型電力系統提供響應支撐。第四，電壓等級不斷提升，未來或可突破DC2000V。
中車株洲所正在加快高壓級聯集中式儲能系統的開發。高壓級聯集中式儲能系統平臺具有高效率、低成本、響應快、無簇間環流、構網控制難度低等技術特點。35kV/30MWh的高壓直掛式液冷儲能系統，系統效率≥91%，響應速度≤20ms，適用于源網側大儲場景，且經濟性更好。
但不容忽視的是，由于技術壁壘較高，高壓級聯型PCS廠家仍然緊缺。在2023 年上半年，南網科技曾發布招標公告，計劃采購100MW高壓級聯型儲能變流器，其后因遞交投標文件家數不足流標。以此來看，且待春風起的高壓儲能賽道，仍在呼喚更多玩家的入局。
