“雙碳”目標下南方區域新型電力系統重點問題研究
（南方電網科學研究院有限責任公司）
1 研究背景
2021年中央財經委員會第九次會議上，我國對“雙碳”目標作出重要部署，強調要把碳達峰、碳中和納入生態文明建設整體布局，提出要構建新型電力系統，為我國能源電力轉型發展指明了方向。然而，受2021年下半年世界主要經濟體普遍發生能源危機、我國多地陸續出現近十年罕見的大規模錯峰用電和有序用電的影響，社會各界開始對新型電力系統內涵、新能源發展路徑進行更深入的思考。2022年1月，國家發改委和能源局發布《“十四五”現代能源體系規劃》，提出推動電力系統向適應大規模高比例新能源方向演進，并強調統籌高比例新能源發展和電力安全穩定運行。2022年5月，國家發改委和能源局發布《促進新時代新能源高質量發展實施方案》，提出加快構建適應新能源占比逐漸提高的新型電力系統。隨著新型電力系統建設工作的扎實推進，對新型電力系統內涵的認識也在不斷深化，如何基于實際電網需求、對新型電力系統建設路徑進行量化分析及問題揭示至關重要。
2 本文亮點
南方電網區內清潔能源占比高、全局配置作用顯著，具備構建新型電力系統的發展基礎。本文以南方區域電力系統為研究對象，通過建立覆蓋全時間尺度的電力電量平衡技術，重點從電源的角度分析南方區域新型電力系統構建過程中面臨的電力保障、頻率穩定等系統級問題，為南方區域構建新型電力系統提供參考意見。
3 重點內容
1）南方區域新型電力系統演進路徑
圖1和圖2分別為結合南方區域用電需求預測、資源稟賦條件推演的南方區域電源裝機結構和發電結構的演進路徑。由圖中可見，到2030年，新能源將成為南方區域第一大裝機電源，新能源裝機占比達到40%；到2050年，新能源將成為南方區域第一大發電量電源，新能源發電量占比達到45%；2060年，新能源作為南方區域供電主體電源，發電量占比超過50%。

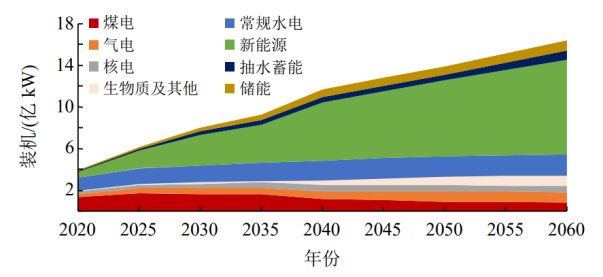

圖1 南方區域電源裝機結構演進路徑

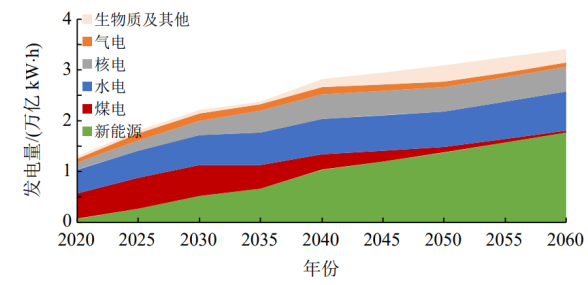

圖2 南方區域電源發電量結構演進路徑
2）南方區域新型電力系統重點問題分析
本文建立了全時間尺度的電力電量平衡分析技術，其中，長時間尺度平衡用于分析能源電力供需平衡；短時間尺度平衡著重分析頻率穩定性這一系統級的安全穩定問題。

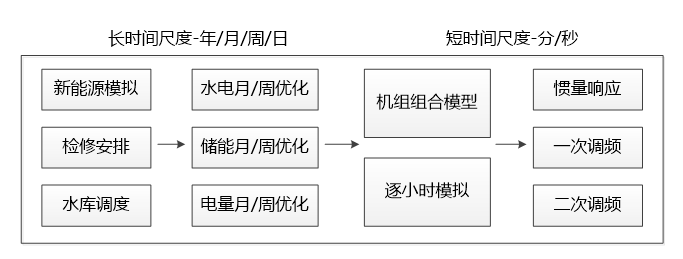

圖3 全時間尺度電力電量平衡框架
南方區域能源與電力供應保障問題：圍繞南方區域碳達峰、碳中和目標，綜合考慮資源稟賦、開發成本等因素，初步預測2060年南方電網區內總發電量接近2.8萬億kWh，僅占區內全社會用電量的82%。據此測算，為保障南方區域電力供應，還需要引入?yún)^(qū)外電量約0.6萬億kWh，占全社會用電量比重約18%。若區外電源利用小時數按照4000小時考慮，則需引入?yún)^(qū)外電力規模約1.5億kW。從全國能源資源分布看，“三北”、西南的風光資源潛力超50億kW，而東南地區負荷中心新能源資源不足，需要推進西北、西南地區清潔能源大規模開發后部分送至南方電網。
長時間尺度電力供需平衡問題：為評估新能源極端情景下2060年南方區域的保供電安全，以南方區域2008年冰災為例進行分析，該情景發生在枯水期高負荷月份，風電、光伏持續2周低出力甚至零出力。經測算，若南方區域2060年極端場景下沒有煤電出力，則平均電力缺口約為6000萬kW。選取一天進行分析，如圖4所示，在長時間電量不足情況下，電化學儲能和抽蓄的調節能力有限，系統將全天出現電力不足。若南方區域2060年保留5000萬~8000萬kW的煤電機組，并通過調用具備季節以上調節性能的水庫庫容等措施，可基本保障高負荷月新能源持續2周完全零出力情況下的電力供應，可見煤電機組的“壓艙石”作用十分重要?？紤]新能源出力的同時率，系統演進過程中可對保留煤電的規模進一步優化。

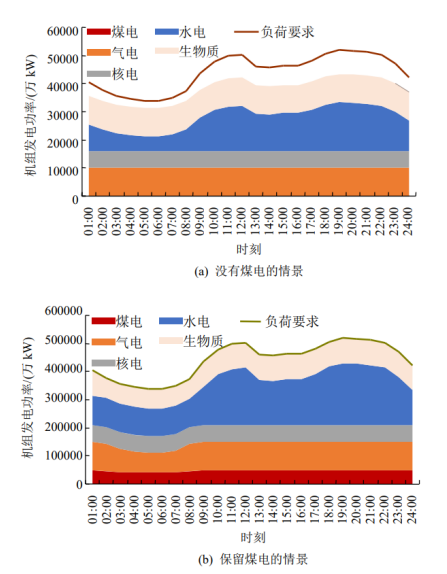

圖4 風光零出力情景下南方區域典型日電力平衡結果
短時間尺度電網安全問題：基于精細化運行模擬所篩選出的極端場景，對電網建立2030和2060年南方電網主網SFR模型，測算最大單回直流閉鎖功率擾動下主網頻率響應如圖5所示。2030—2060年，隨外區饋電比例增加，與火電退役大于其它同步電源增加，南方電網主網低慣量問題加劇。2030年和2060年，在主網火電機組不開機、汛期直流接近滿送的嚴苛條件下，主網非同步電源滲透率分別可接近51.3%、65.9%。若不采取切負荷穩控措施，則最大單回直流閉鎖時，主網頻率最低點均會遠低于目前穩控最低頻率校驗要求49.4Hz(海南電網解列定值為49.2Hz，頻率偏差裕度預留0.2Hz)，準穩態(恢復)頻率也均低于目前穩定要求49.8Hz。若充分利用外區送電柔性直流的功率調節能力，即在柔性直流受端換流器增加慣量、快速調頻、一次調頻功能，并以送端水/光/儲的調頻特性作為受端換流器功率調節上限，可大幅提升主網頻率響應性能和應對最大單條直流閉鎖功率擾動的能力。

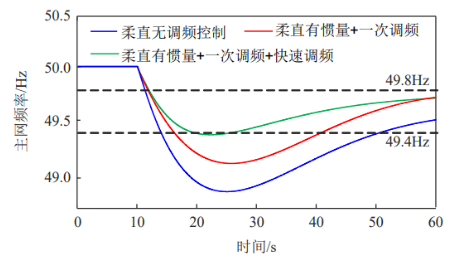

圖5 2060年最大單條直流閉鎖時南網主網頻率響應
新能源消納問題：新能源消納問題核心是新能源發電與負荷需求存在時空錯位，時間上的錯位體現在風光出力與負荷曲線形狀的不匹配，比如極寒天氣下風光低出力甚至零出力、晚高峰光伏零出力等情況；空間上的錯位體現在新能源資源和負荷中心地域上的不匹配，新能源資源集中于西南地區，負荷中心集中在東部沿海地區。2030年前碳達峰階段，新能源作為電源增量主體，其發展或?qū)⑦h(yuǎn)超預期，保供與消納存在矛盾。一方面，當前新能源日前功率預測絕對誤差仍然較大，難以滿足實際調度運行的需求，增加了電力保供的難度；另一方面，通過增加常規機組開機來應對不確定性，將增加新能源棄電風險。2030年碳達峰后到2060年碳中和階段，新能源逐步成為電源主體，其發電規模和占比快速增加，新能源消納問題將進一步凸顯，需要源網荷儲各環節共同發力，實現新能源與負荷需求錯位平衡，包括：提高源側新能源監測、監控、預測等技術水平；加強電網建設和地域互聯，提高新能源跨省區消納能力，實現區域資源互補；建立完善市場機制，充分發揮需求側響應資源，通過短時間內調動靈活性資源應對新能源日內反調峰問題；加快跨季節儲能、制氫等長時間儲能技術的研發和應用，應對新能源發電和電力需求季節性失衡問題。
