燃煤發電機組瞬態過程靈活高效協同運行的理論與技術研究綜述
趙永亮，許朋江，居文平，陳鋒，劉明，王珠，嚴俊杰
（西安交通大學；西安熱工研究院有限公司；華能(浙江)能源開發有限公司玉環分公司）
DOI：10.13334/j.0258-8013.pcsee.223262
1、研究背景
“碳達峰、碳中和”戰略目標下，我國正加快構建“清潔低碳、安全高效”的能源體系，可再生能源占比逐年提高，但間歇性和波動性的可再生能源大規模并網給電力系統安全穩定運行造成巨大沖擊。2021年燃煤發電以不足50%的裝機占比，生產了全國60%的電量，承擔了70%的調峰任務，成為保障我國電力安全穩定供應的“壓艙石”。燃煤發電正逐步由主體性電源向提供可靠容量、調峰調頻等輔助服務的基礎保障性和系統調節性電源轉型，運行特征由穩態工況為主向調峰調頻為主轉變，導致燃煤發電機組將長時間處于變負荷瞬態過程。
現有燃煤發電節能減排技術主要聚焦于穩態工況，難以有效應對長時間瞬態運行下的新需求，存在瞬態過程能耗高、變負荷速率不足等難題。從燃煤發電機組變負荷過程能量轉化的角度分析，靈活性表現為充分挖掘機組內部可用能并迅速地轉化為輸出功率，高效性表現為可用能在各個熱力設備存儲、傳遞、輸運等過程高效地轉化為電能。燃煤發電機組具有大慣性、強耦合、高遲延的特性，其靈活性與高效性受熱力系統構型、熱力設備蓄熱、熱工過程控制的綜合影響，是相互聯系、相互矛盾又可能協同統一的有機整體。本文綜述研究可為燃煤發電機組靈活性與高效性的協同提升奠定理論依據，并為燃煤電站的設計、運行及改造等提供有力技術支撐。
2、論文所解決的問題及意義
本文針對典型燃煤發電機組，從瞬態過程建模、瞬態過程靈活性、瞬態過程靈活高效協同3個方面展開論述。
首先，綜述了針對燃煤發電機組熱力系統動態建模的3種方法，包括機理建模、數據驅動建模和機理與數據驅動混合建模，并討論對比了不同動態建模方法的適用條件和優缺點，預測了未來大型能源動力系統動態建模的發展方向。
其次，詳細列舉了現有燃煤發電機組變負荷速率提升策略，對比了不同策略的特點和蓄熱利用位置，分析了不同靈活性提升策略的變負荷性能提升效果及機理，給出了目前國內外不同類型燃煤發電機組的變負荷速率范圍；綜述了燃煤發電機組參與電網一次調頻與AGC性能的研究現狀，并總結了未來燃煤發電參與電網調峰調頻的技術發展方向。
最后，針對快速變負荷過程，提出了適應不同變負荷速率要求且熱經濟性最好的靈活性提升策略；針對AGC變負荷過程，提出了蓄能時空分布和內部蓄熱主動調控的靈活高效協同控制策略。本文旨在分析總結燃煤發電機組瞬態變負荷過程的靈活性研究現狀和存在的技術瓶頸，進而提出瞬態過程高效靈活協同的優化控制策略。
3、論文重點內容
3.1 燃煤發電機組瞬態過程建模方法
典型燃煤發電熱力系統包含制粉系統、鍋爐系統、汽輪機系統與冷端系統。研究燃煤發電機組的瞬態特性需要首先建立該熱力系統的動態模型。但由于燃煤發電過程涉及到多種物質，包括煤、空氣、煙氣、蒸汽和水等，不同物質的熱物性差異較大，且受溫度/壓力的影響顯著，同時不同熱力設備發生的熱力過程復雜多樣，都為動態模型的建立帶來了一定挑戰。
燃煤發電機組動態建模共有3種方法：
1）機理建模屬于“白箱模型”，建模的過程需要燃煤機組各熱力設備詳細的幾何結構參數，且要熟悉機組各類熱力過程特性，通過工質和金屬等的質量、動量和能量守恒方程建立動態模型，并經過穩態和動態數據來驗證模型的可靠性。整個建模過程較復雜，耗時較多，但能反映的內部參數更全面，適合開展理論及機理分析研究。
2）數據驅動建模屬于“黑箱模型”，建模的過程不需要設備的幾何參數模型，也不需要熟練掌握各熱力過程的特性，只需要海量存儲的歷史數據，通過智能優化算法即可獲得機組的動態模型。整個建模過程較簡單，但是可變參數和分析因素很少，針對未發生的事故工況無法預測。
3）機理與數據驅動混合建模是一種介于“白箱”和“黑箱”間的方法，建模的過程首先從熱力系統的熱力特性出發，將工質和金屬等的質量、動量和能量守恒方程轉化為輸入輸出對應的傳遞函數，之后采用各類智能算法和歷史數據對未知參數進行辨識。該方法兼具前兩者的優勢，且伴隨著智能算法的成熟，能滿足動態計算的快速性和精度要求，在大型能源動力系統的動態建模中將發揮越來越重要的作用。

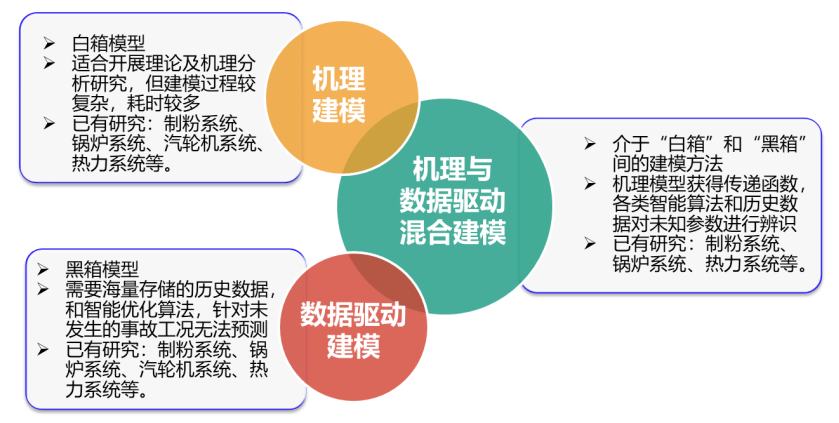

圖1 三種熱力系統動態建模方法對比
3.2 燃煤發電機組瞬態過程的靈活性
目前，燃煤發電機組的靈活性越來越受到專家學者們的關注，圖2為根據檢索論文繪制的燃煤發電機組靈活性的詞云分析，可見“運行靈活性”、“儲能”、“儲熱”、“控制策略”“優化”、“動態模擬”等詞出現頻率最高。從各國研究的主題演變分析（圖3）也可以發現：靈活性與儲能近年來備受各國學者的關注。

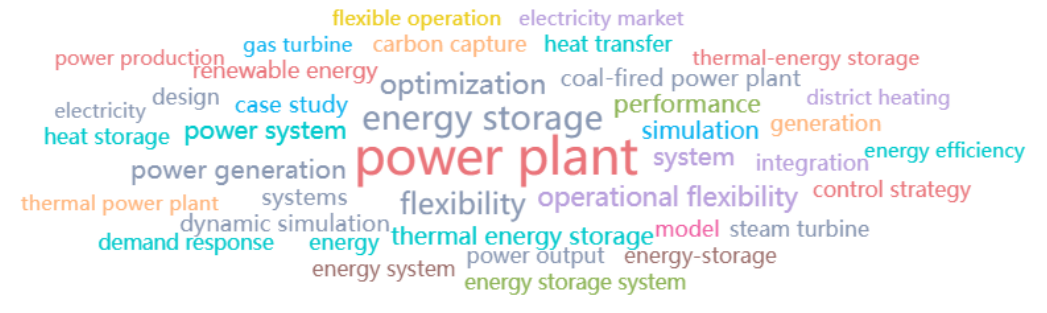

圖2 燃煤發電機組靈活性的詞云分析

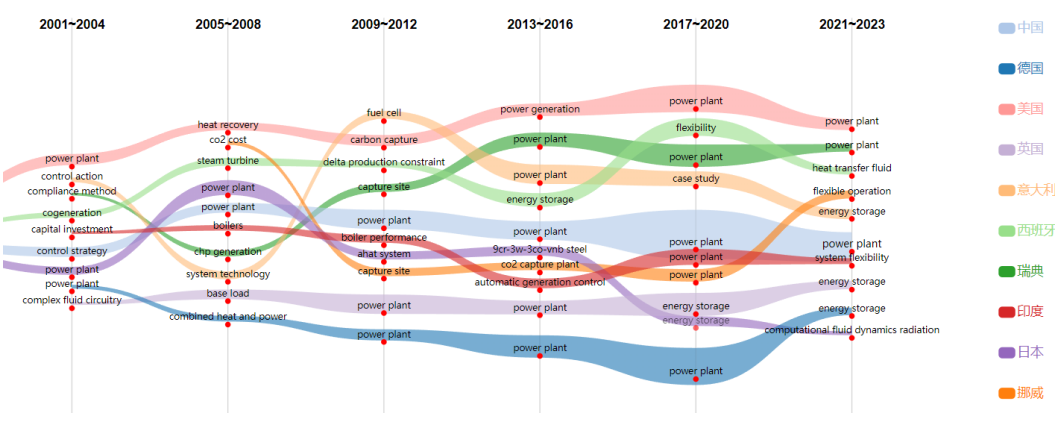

圖3 燃煤發電機組靈活性的主題演變分析
從燃煤發電機組靈活性的國家分析（圖4）和機構分析（圖5）結果可以看出：中國在燃煤發電機組的靈活性研究最活躍，其次是美國和德國；而從研究機構來看：西安交通大學、華北電力大學和清華大學的相關研究成果占比超過一半以上。

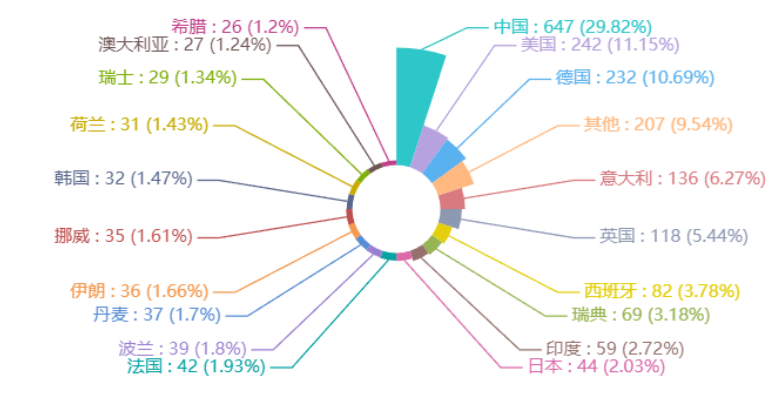

圖4 燃煤發電機組靈活性的國家分析

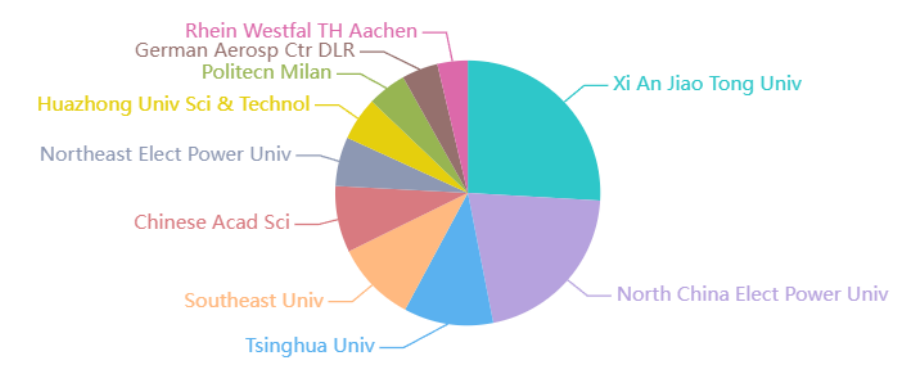

圖5 燃煤發電機組靈活性的機構分析
燃煤發電機組瞬態過程的靈活性研究可以從機組自身調整和參與電網調節兩個方面論述（圖6）。從機組自身調整來看，包括構型調整策略和變負荷靈活性指標兩部分；不同靈活性調整策略利用的機組蓄能不同，產生的效果也有差異，且各種策略各自都有優缺點；變負荷靈活性指標主要包括快速變負荷爬坡速率、附加功率輸出量和附加電能生成量等。從參與電網調節來看，主要表現為短期內的一次調頻PFR特性和中長期內的自動發電控制AGC二次調頻特性。本文綜述了各自的評價指標和調控策略研究現狀并總結了未來發展方向。

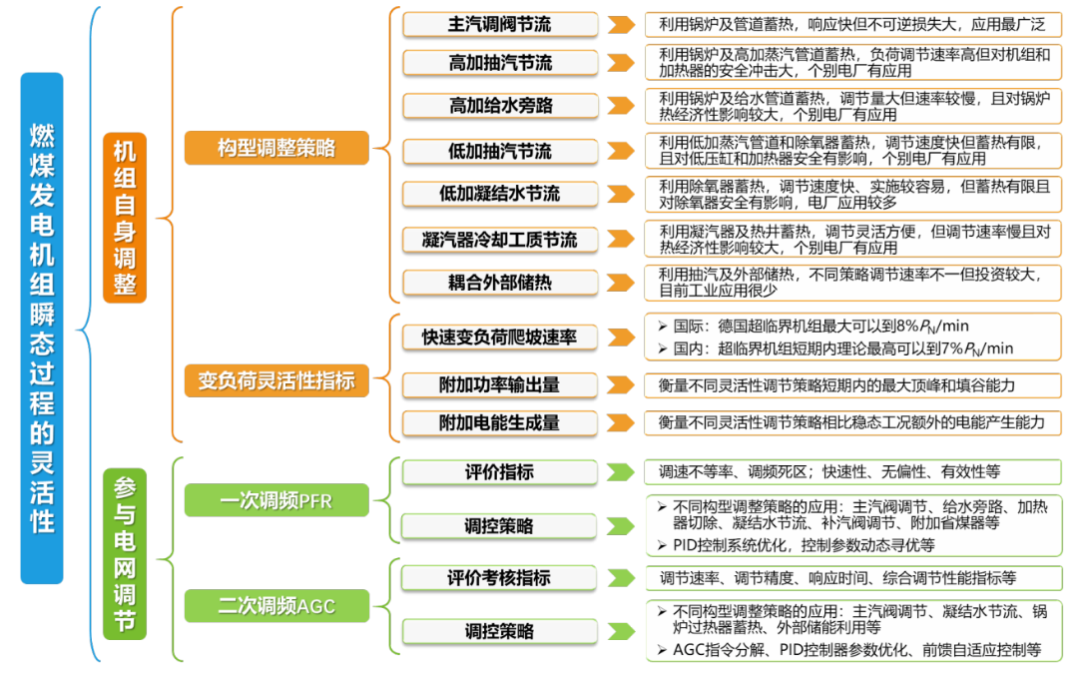

圖6 燃煤發電機組的靈活性研究現狀
3.3 燃煤發電機組瞬態過程靈活高效協同運行的控制策略優化
本文主要從快速變負荷及構型恢復過程、AGC變負荷過程兩個角度綜述了目前燃煤發電機組瞬態過程靈活高效協同運行的控制策略優化研究現狀（圖7）?？焖僮冐?fù)荷及構型恢復過程，實時計算不同策略下的蓄?利用效率和?損失，從而在滿足快速變負荷速率需求下優選最優構型調整策略，在構型恢復過程中以熱力系統蓄?偏差修正鍋爐風-水-煤主控指令，快速調整熱力系統的蓄能不足或超量，實現了快速變負荷及構型恢復全過程靈活與高效的協同。瞬態AGC變負荷過程，燃煤機組鍋爐和汽輪機子系統內蓄熱時空分布特性復雜，基于燃煤發電機組的分布式蓄?量對變負荷速率進行線性分解，并引入到風-水-煤主控制邏輯，主動調控機組內部蓄熱，實現了AGC變負荷過程的靈活與高效的協同。

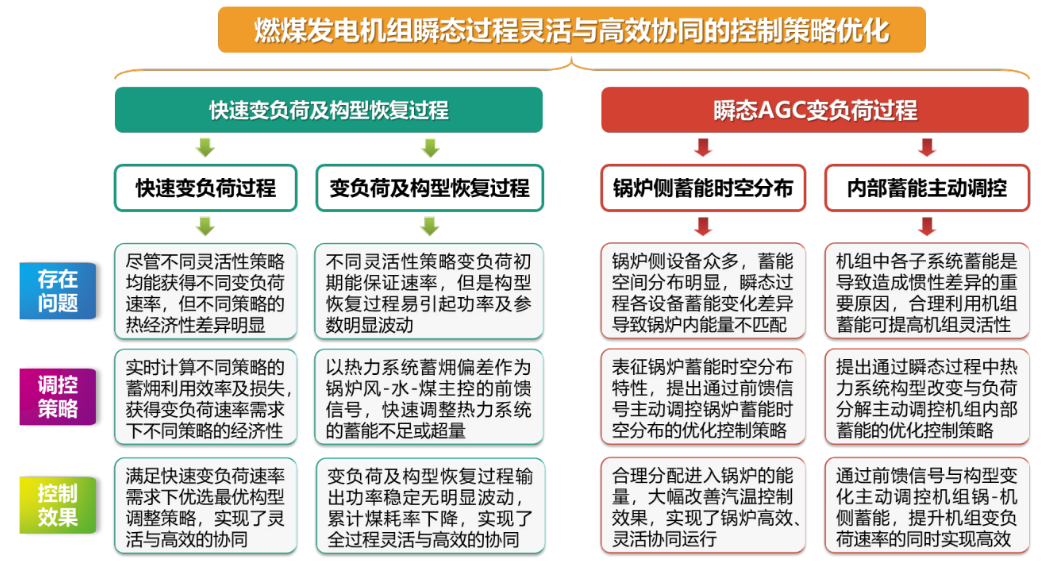

圖7 燃煤發電機組瞬態過程靈活高效協同運行的控制策略優化研究現狀
4、結論
雙碳目標下，燃煤發電機組正逐步由主體電源向支撐性和調節性電源轉變，承擔更多調峰調頻服務，導致機組長時間處于變負荷瞬態過程。實現燃煤發電機組高效靈活運行是我國能源領域的重大戰略需求。本文綜述了現有燃煤發電機組瞬態過程建模方法、靈活性以及靈活高效協同運行的理論和技術研究現狀，并展望了未來的發展方向。主要結論如下：
1）機理與數據驅動混合建模在大型能源動力系統的動態建模中發揮越來越重要的作用。未來燃煤電站向數字化智能化轉變，數字孿生技術成為燃煤電站離/在線性能檢測、狀態檢修、控制優化的重要手段，利用先進智能算法完善機理與數據驅動混合建模方法，為智慧燃煤電站的實現提供有力支撐。
2）通過調整熱力系統構型可快速儲/釋燃煤發電機組內部的蓄熱，并迅速轉化為做功來提升變負荷速率?，F(xiàn)有六種靈活性調節策略中，熱力設備蓄熱轉化為做功的能力取決于蓄熱品位，不同策略利用的蓄熱品位不同，靈活性效果差異明顯。未來燃煤電站仍將長期頻繁參與到電網輔助服務，充分利用好機組內部蓄熱并優化匹配大規模外部儲熱/儲能技術，有望進一步提升機組瞬態過程的靈活性。
3）燃煤發電機組不同靈活性提升策略利用的蓄熱位置和品位存在差異，可根據快速變負荷速率要求，優選經濟的調節策略；基于燃煤發電機組的分布式蓄?量對變負荷速率進行線性分解，實現機組內部蓄熱的主動調控，獲得適應不同AGC變負荷過程的高效靈活協同優化控制策略。未來燃煤發電機組向著高效、靈活、清潔的方向發展，如何保證燃煤發電機組變負荷瞬態過程高效靈活清潔協同運行是能源領域新的挑戰也是機遇。
引文信息
趙永亮，許朋江，居文平，等．燃煤發電機組瞬態過程靈活高效協同運行的理論與技術研究綜述[J]．中國電機工程學報，2023，43(6)：2080-2099．
ZHAO Yongliang，XU Pengjiang，JU Wenping，et al. Overview of theoretical and technical research on flexible and efficient synergistic operation of coal-fired power units during transient processes[J]．Proceedings of the CSEE，2023，43(6)：2080-2099(in Chinese)．
