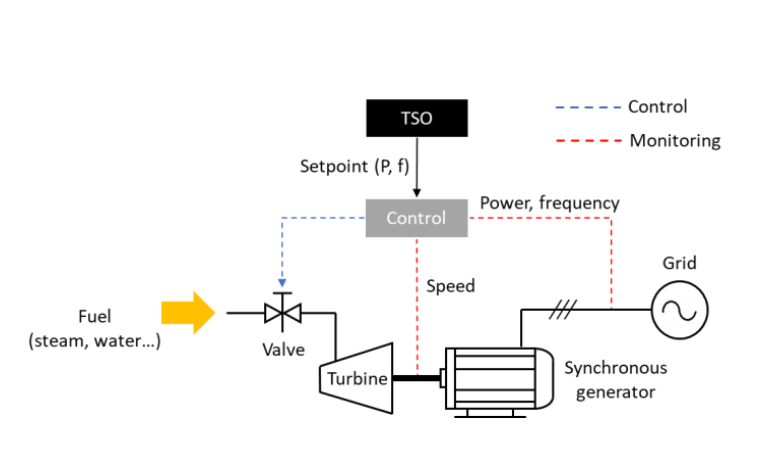

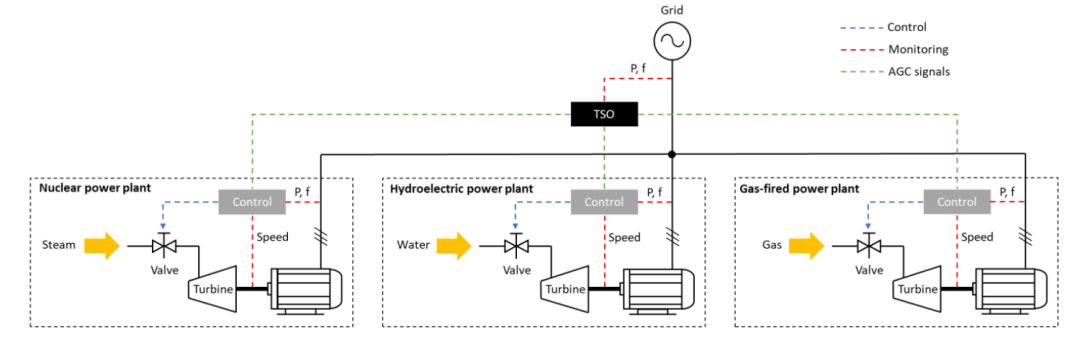

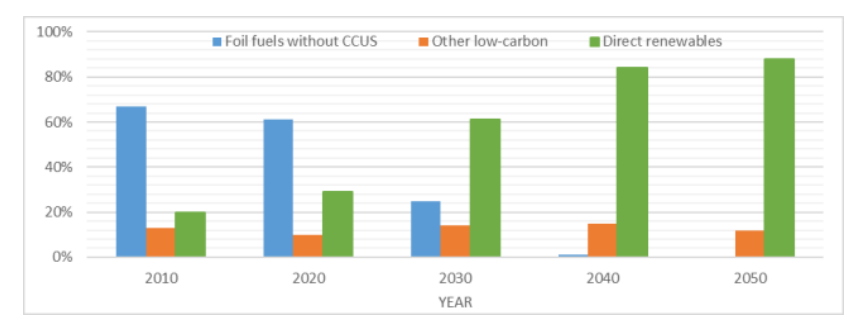

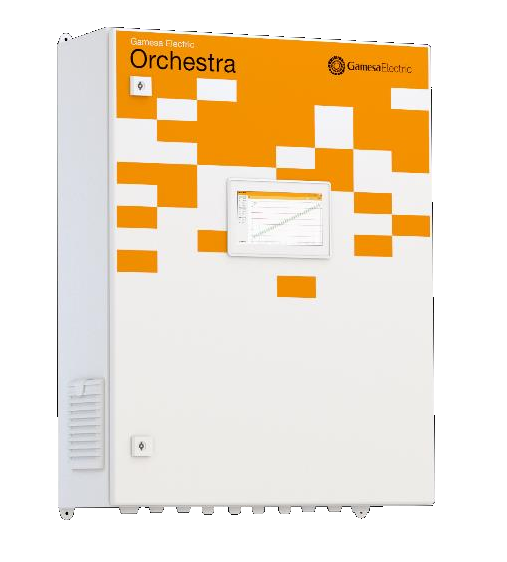

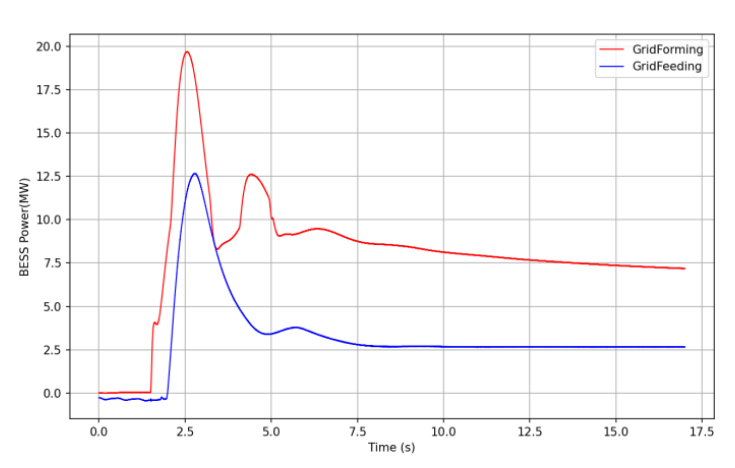

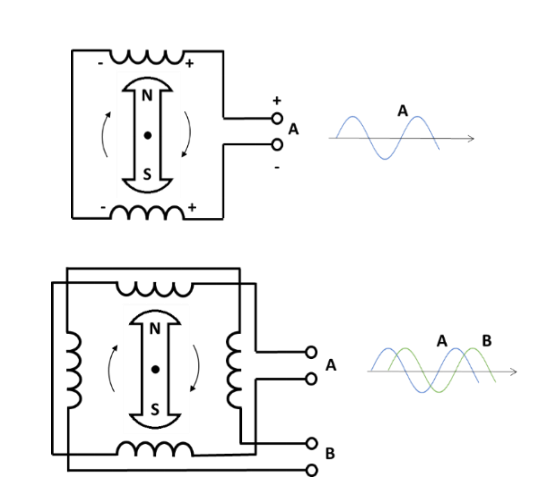

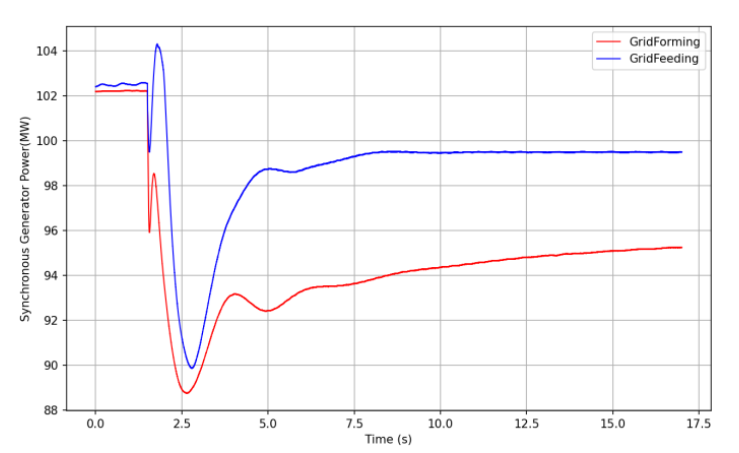

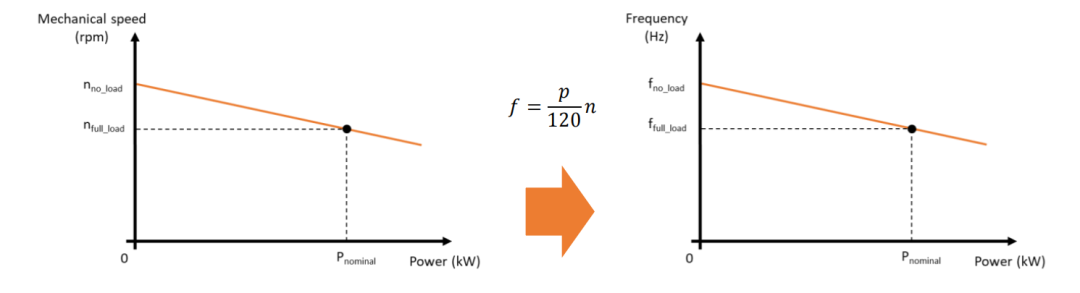

中國儲能網訊：隨著可再生能源、分布式發電、脫碳和需求增加改變著傳統能源，發電行業正在經歷巨大的變化。由于大型發電廠的退役和可再生能源的間歇性，電網慣量的減少，對電力系統穩定性構成了重大挑戰。結果則是由瞬時不平衡引起的頻率變化更大并且更頻繁地發生。 在此背景下，光伏逆變器和電池儲能變流器必須填補同步發電機留下的空白，并能夠提供相同的服務，以確保電網穩定安全運行。包含必要的功能的所謂構網逆變器將成為新一代的設備，并成為電網運行中的活躍元素。 這些電網功能包括了快速頻率響應或黑啟動等。 歌美颯Proteus 系列最先進的逆變器與歌美颯 Orchestra 控制器（電站控制器）的設計目的是滿足最苛刻電網要求。本文檔描述了最先進的變流器的主要功能以及 Proteus 設備為測試其功能而進行的測試結果。 在當今世界，能源發揮著越來越重要的作用，能源脫碳正成為各國政府的首要任務，以零碳運營為最終目標，可再生能源對于實現這些目標至關重要。然而，向清潔能源的過渡并不是一個直接的步驟，還存在一些需要克服的障礙。 圖 1 可再生能源的預期組合。資料來源：國際能源署 傳統的電網發電機基于大型旋轉電機；將機械能轉化為電能的裝置。水力發電、核能發電和燃煤發電具有類似的基本概念；它們利用某種類型的能量來驅動產生電力的旋轉機器。在這種環境中，大型發電機組全部連接到電網，公用事業和電網的運營商（TSO -輸電系統運營商）充當管理電網各個組成部分的管弦樂隊指揮。發電機組則是這個團隊的一部分，單其中一個機組缺失則將由其他機組進行補充；如果單個發電機組無法達到要求的設定值（例如由于燃料的容量限制或水流飽和），TSO將調整其他發電機組的設定值，以補償不足并確保系統運行。 在傳統發電機技術中，應用最廣泛的設備是同步發電機技術，這是一種軸轉速與電網頻率存在直接關系的發電機。這使得它能夠通過修改其工作點來調整其電壓輸出并響應電網頻率的變化。這些設備能夠提供針對系統干擾的阻尼，從而極大地提高了電網的穩定性。

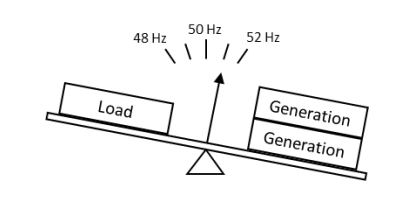

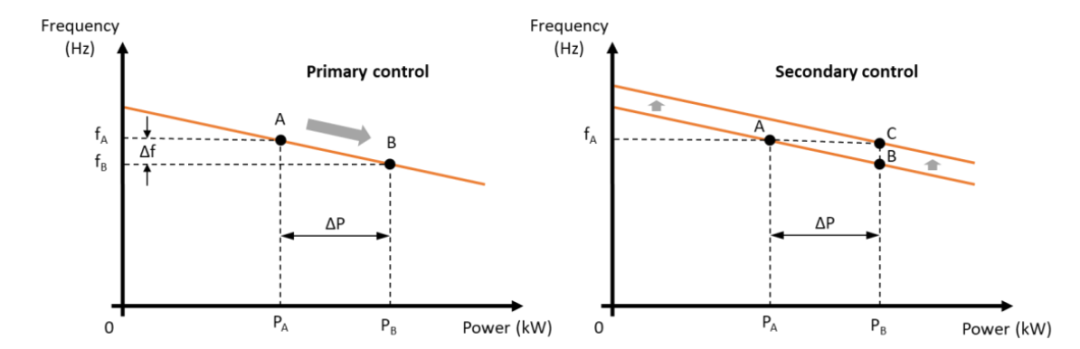

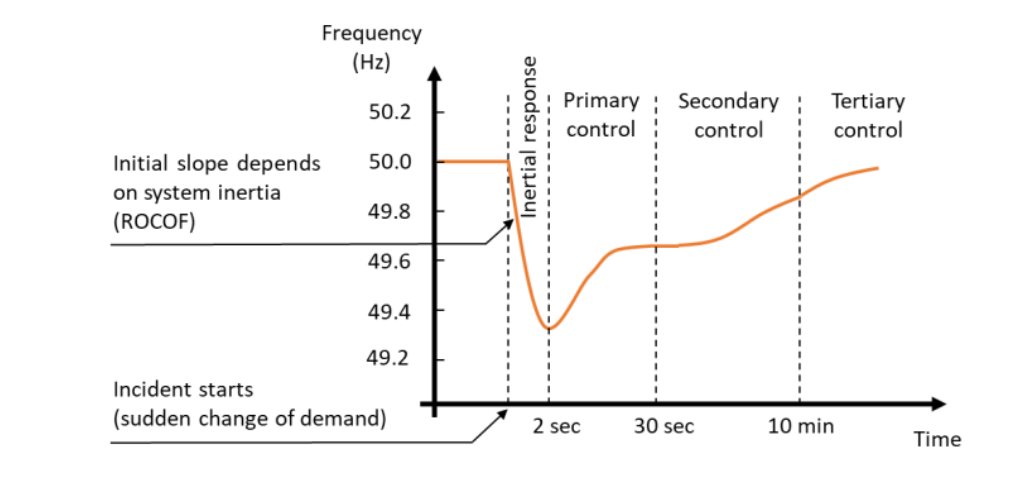

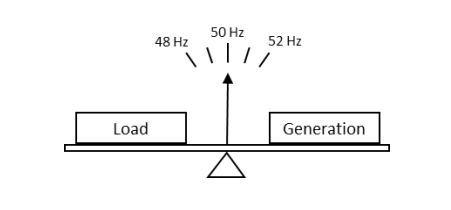

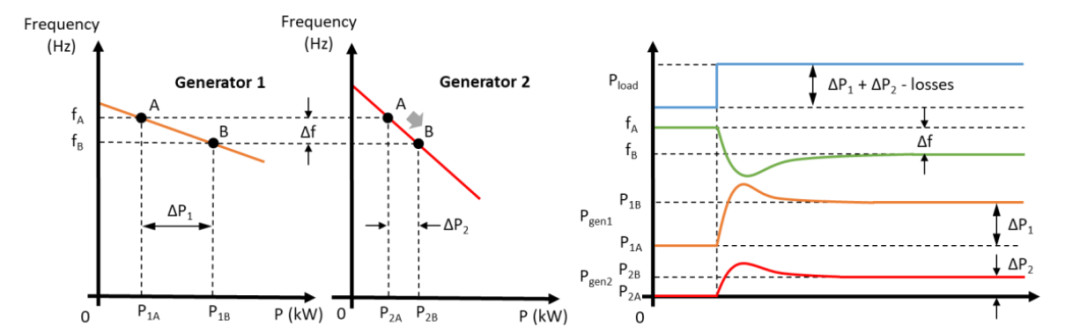

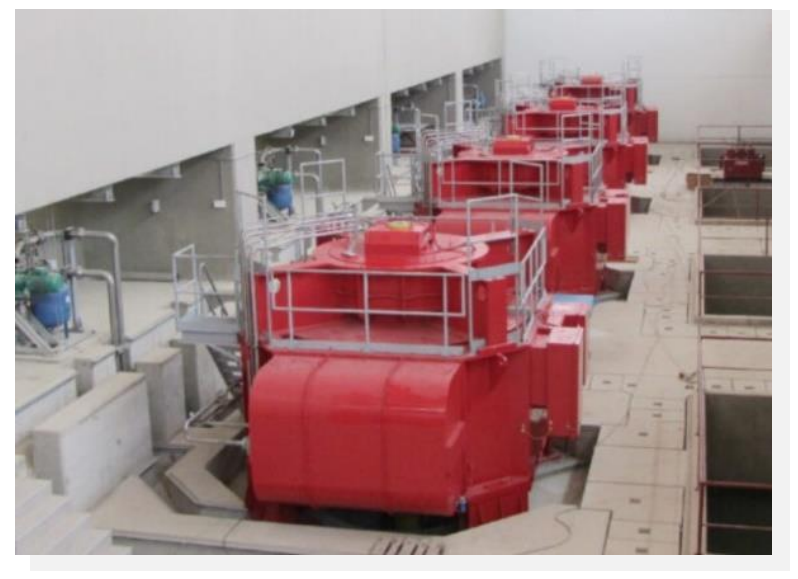

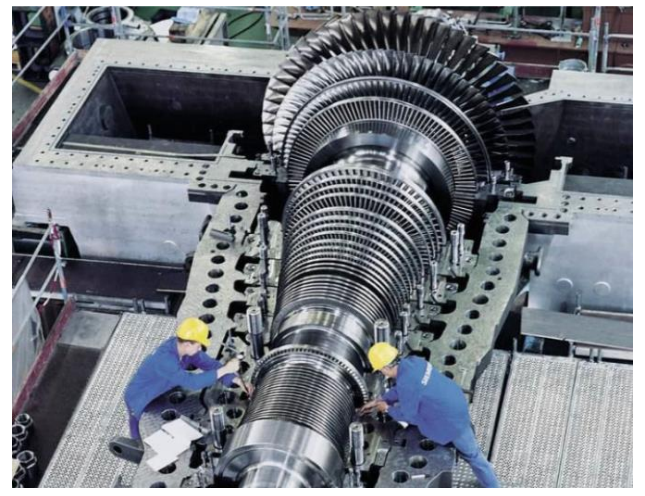

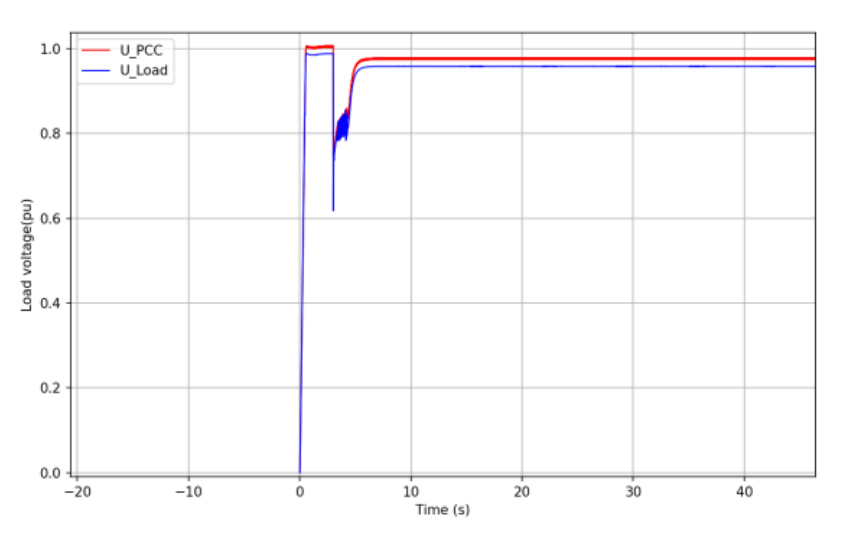

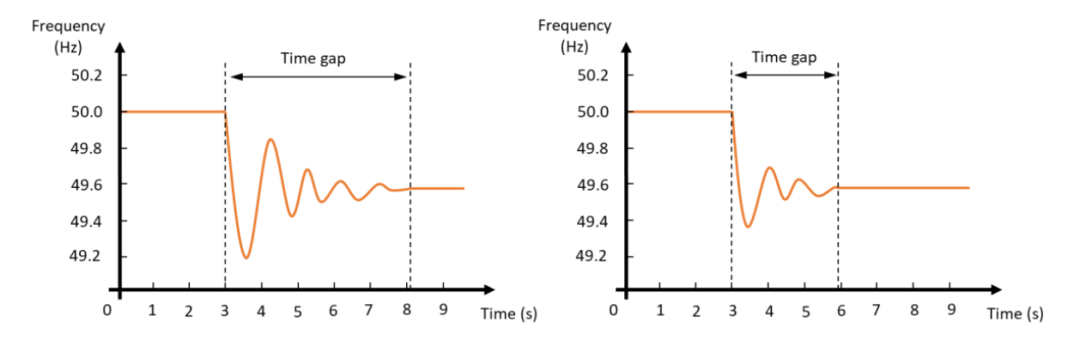

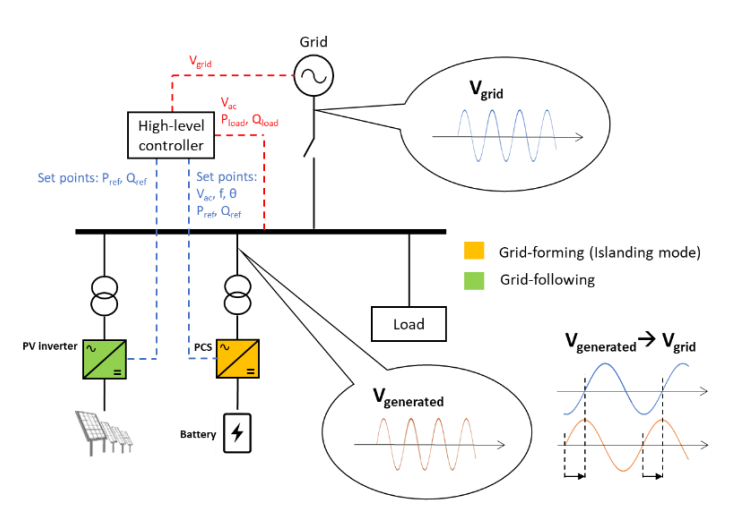

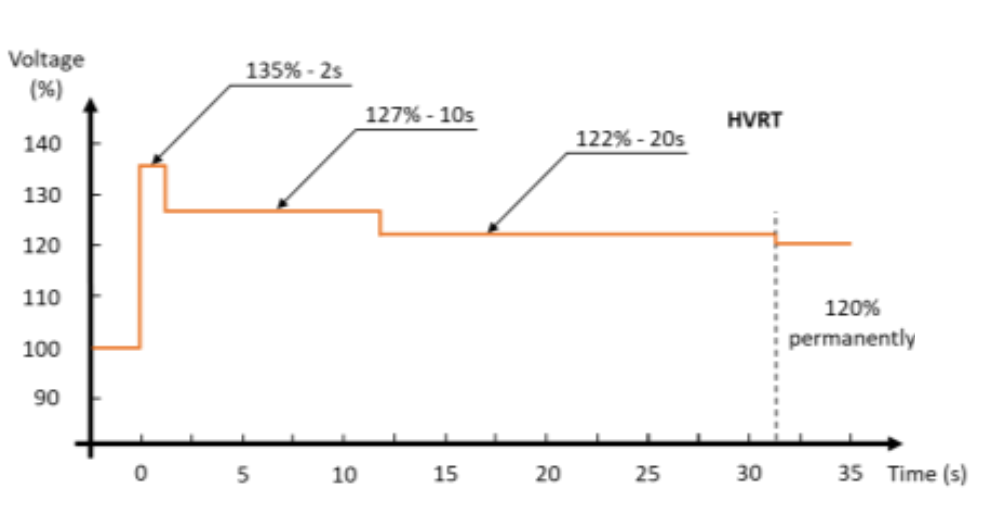

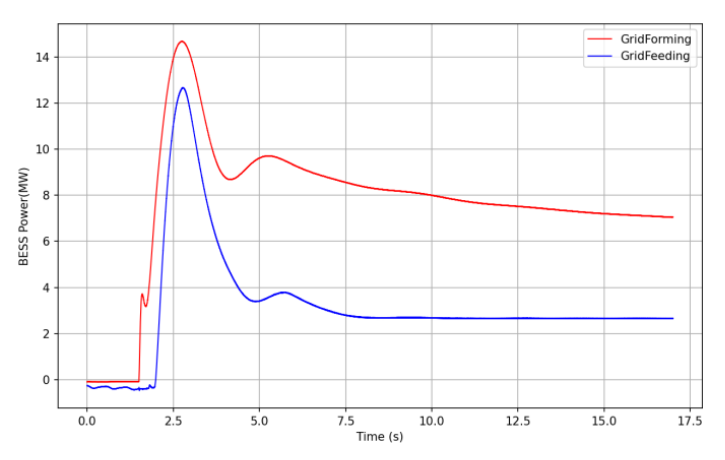

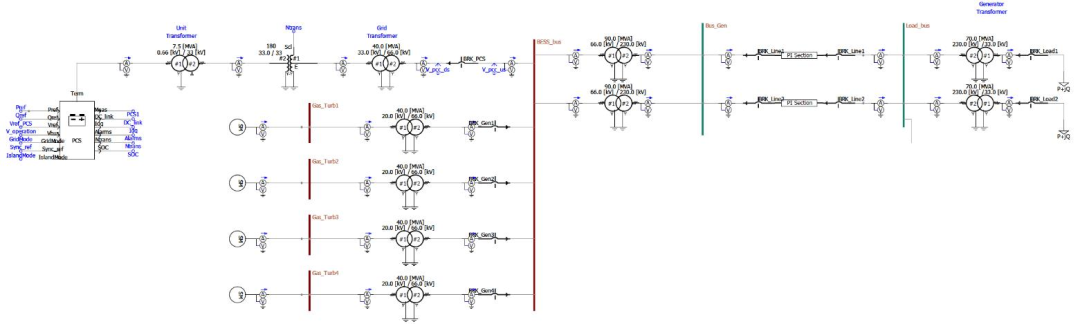

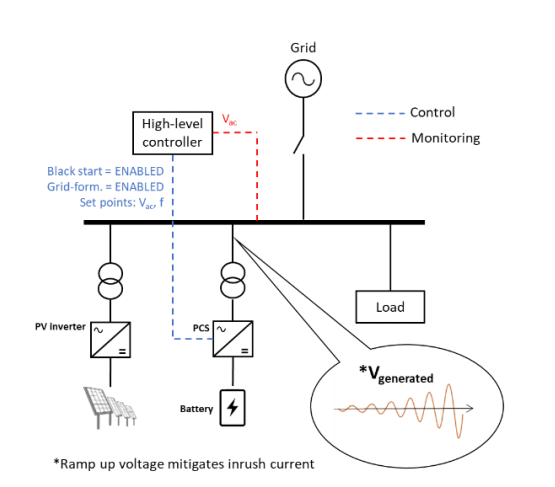

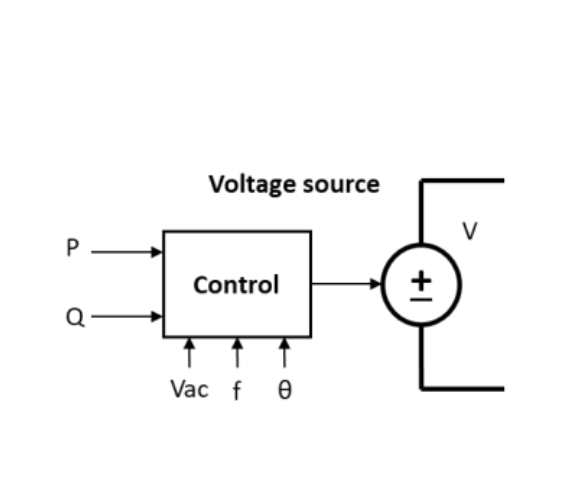

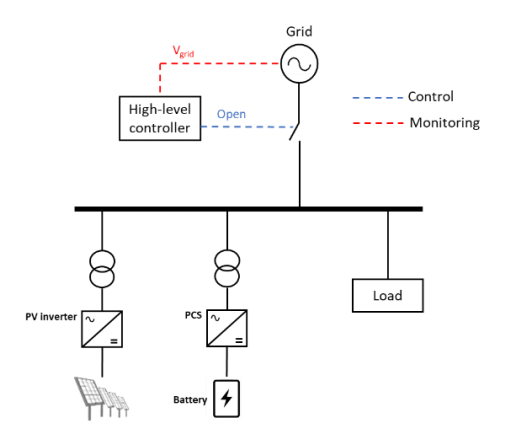

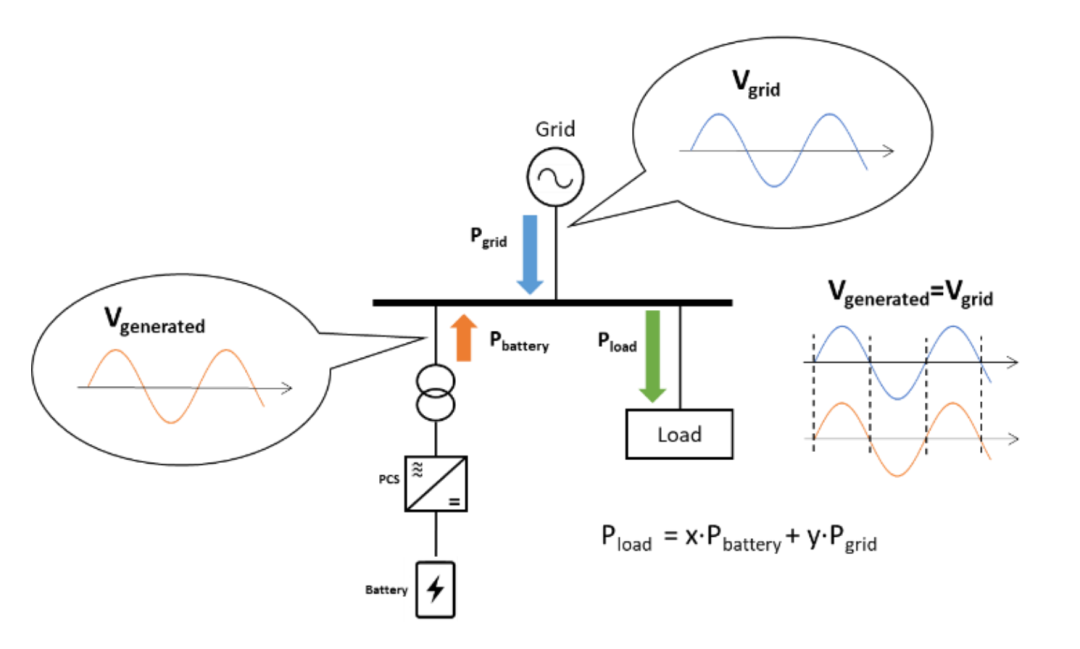

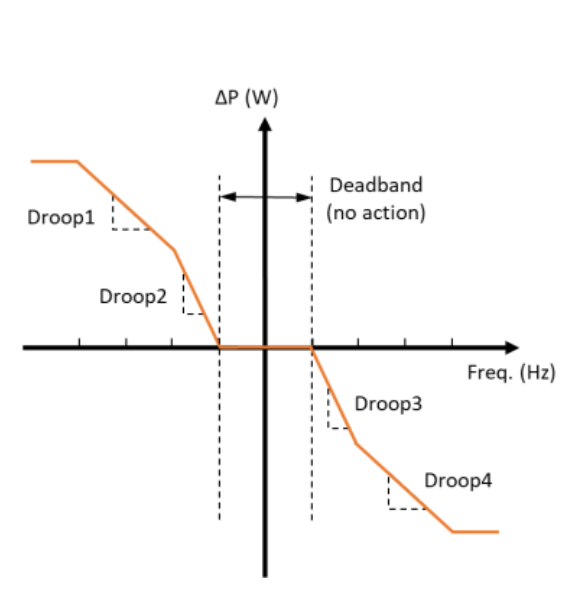

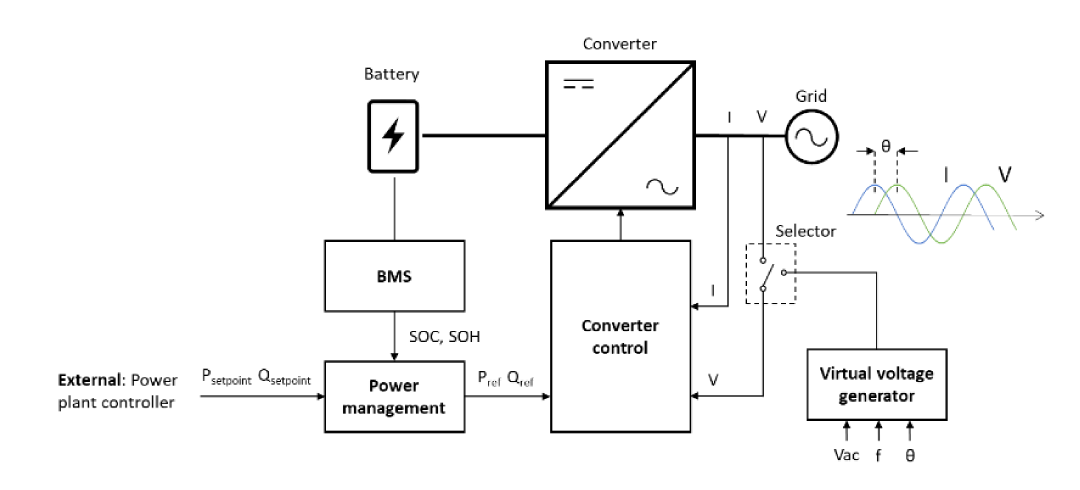

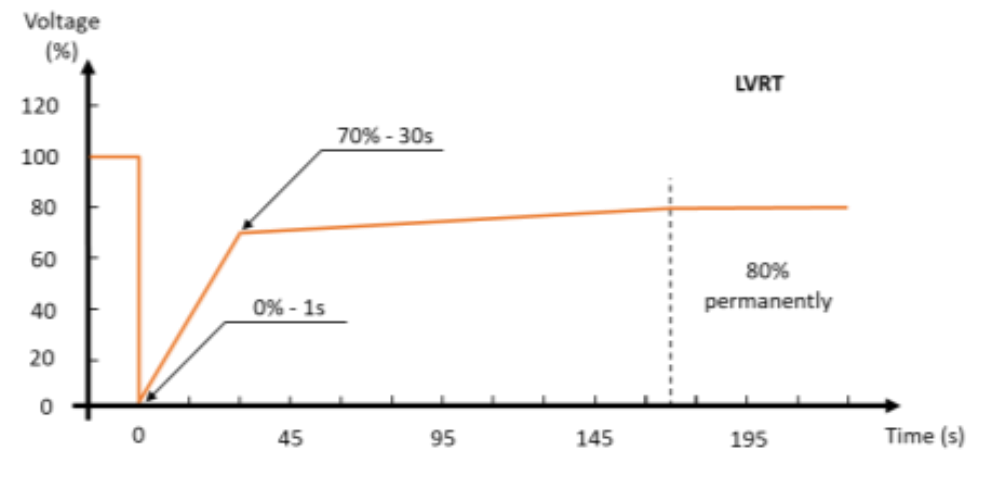

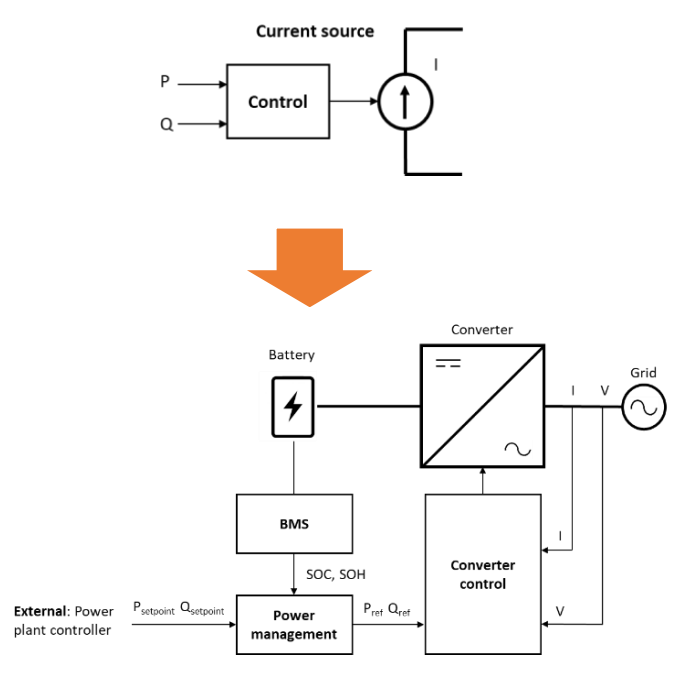

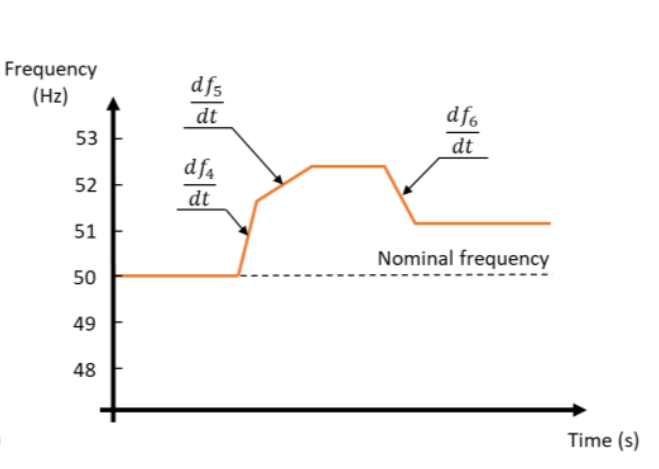

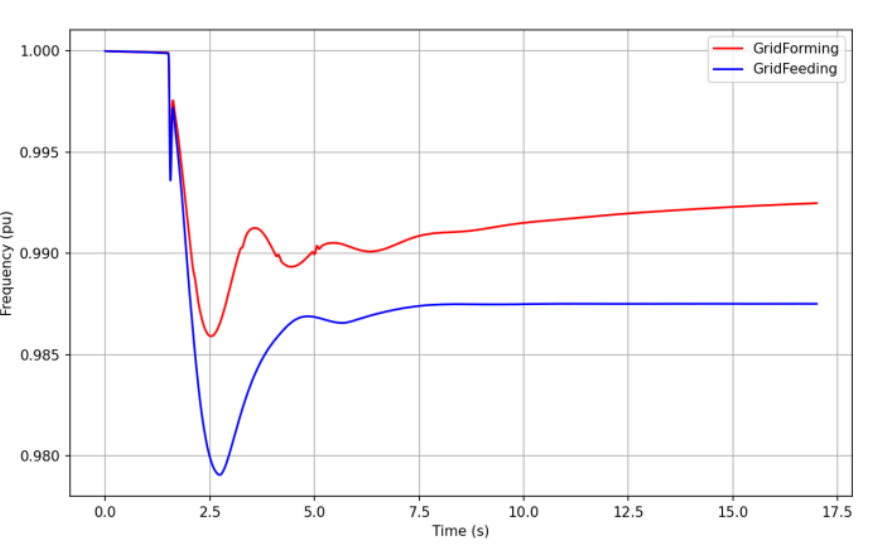

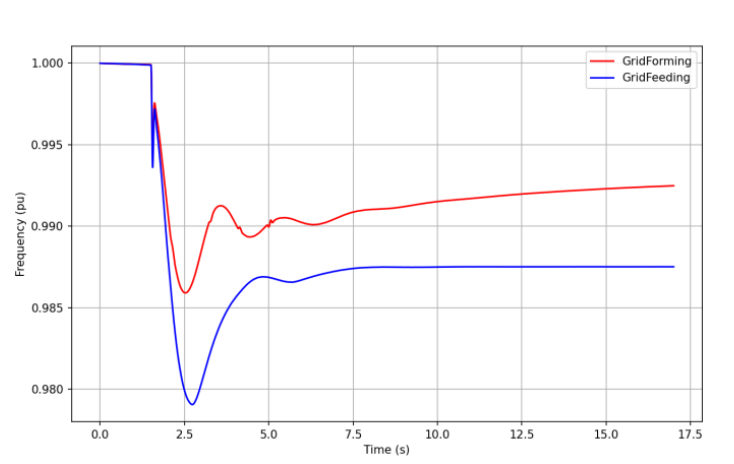

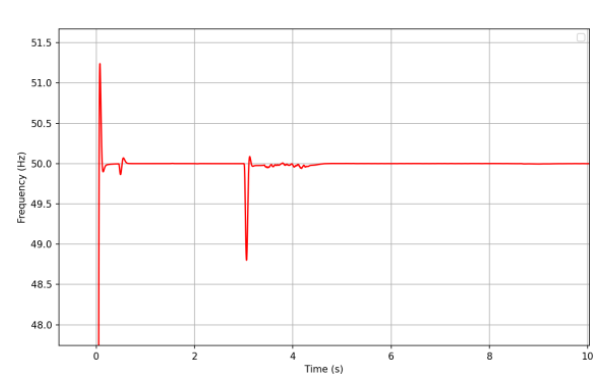

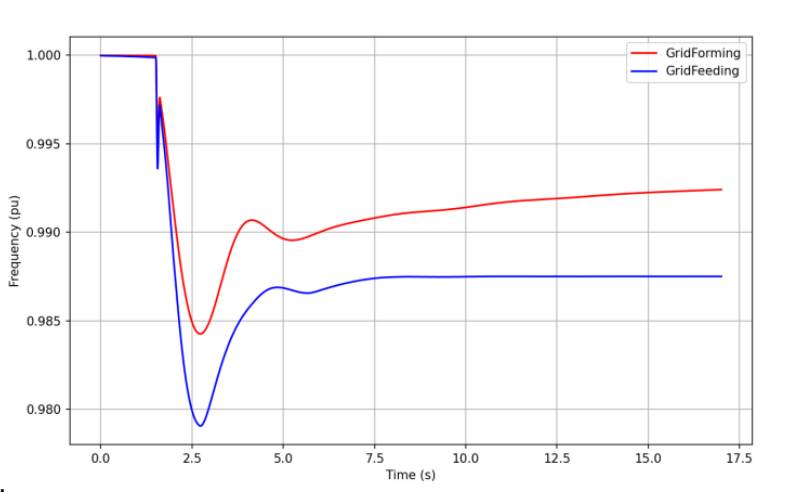

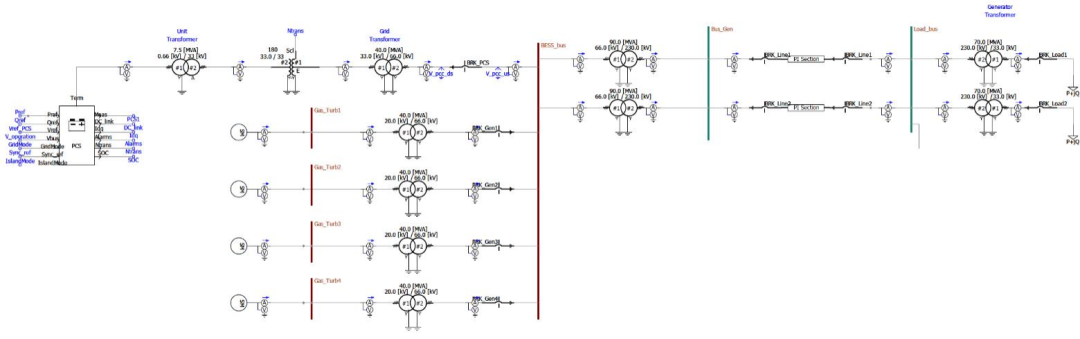

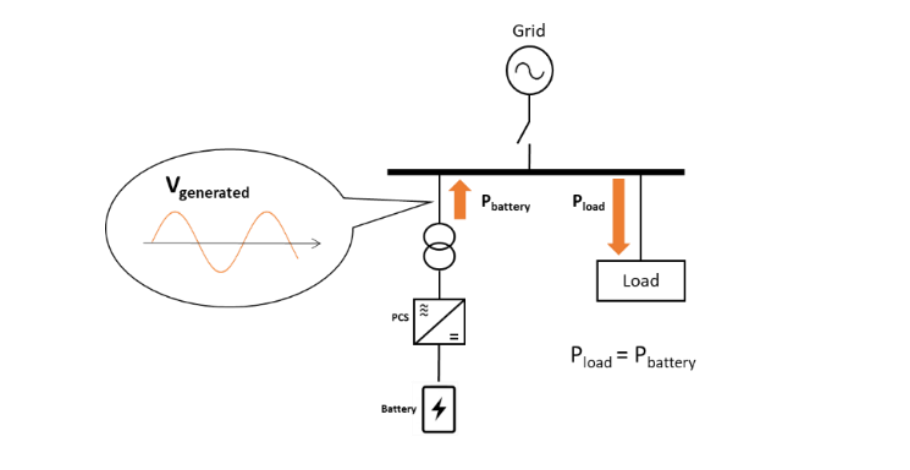

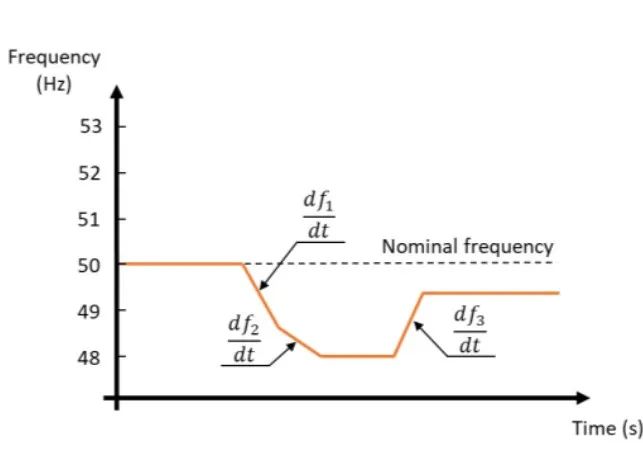

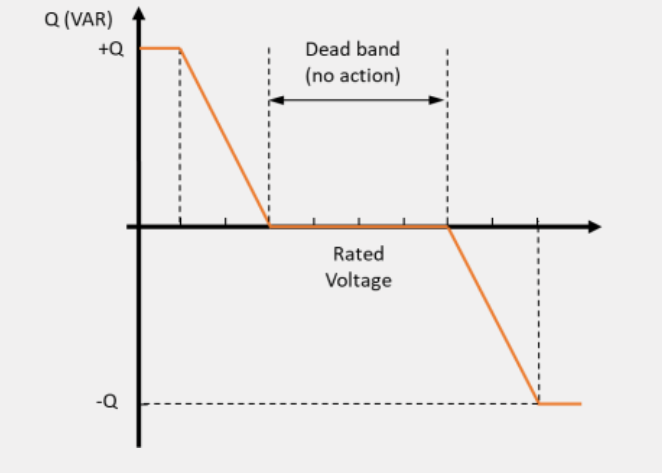

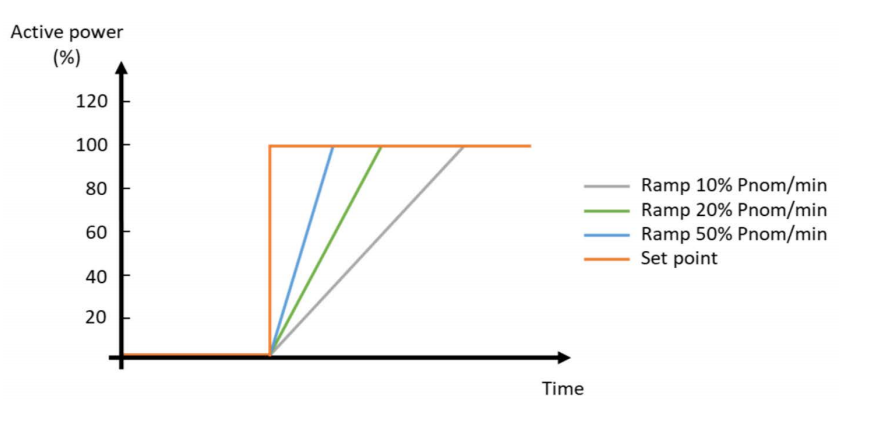

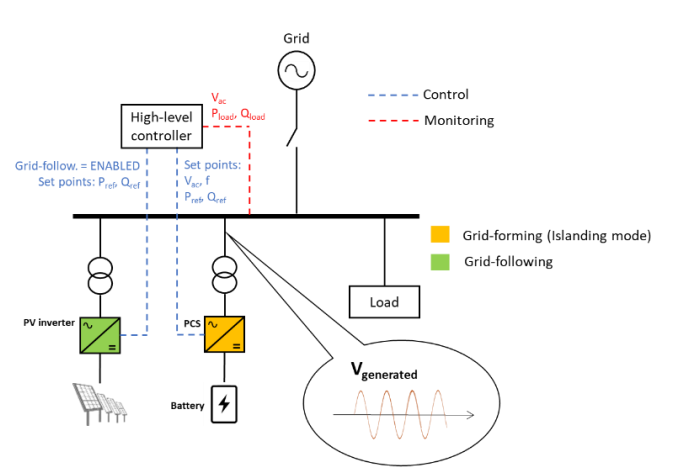

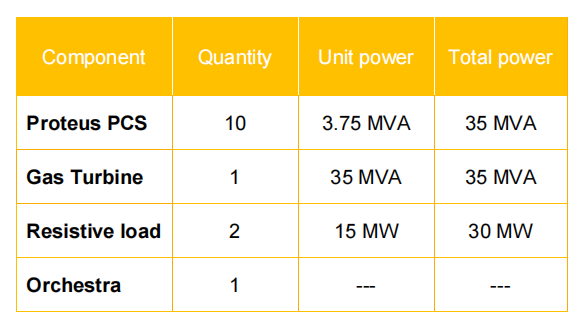

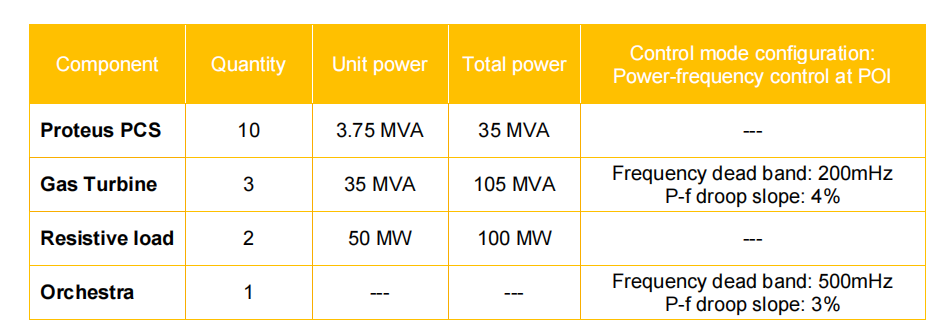

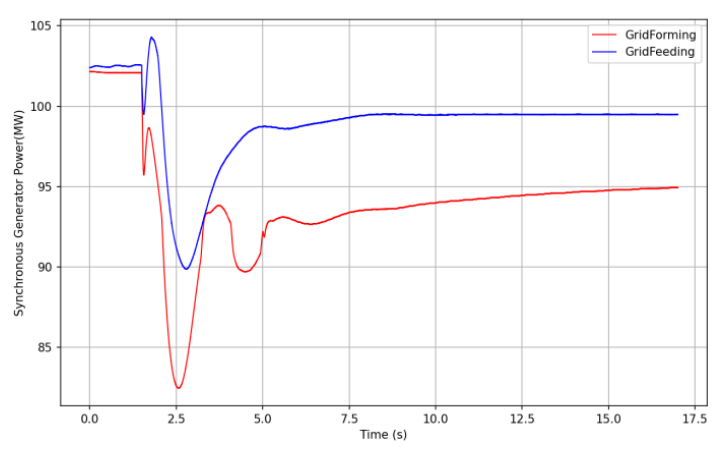

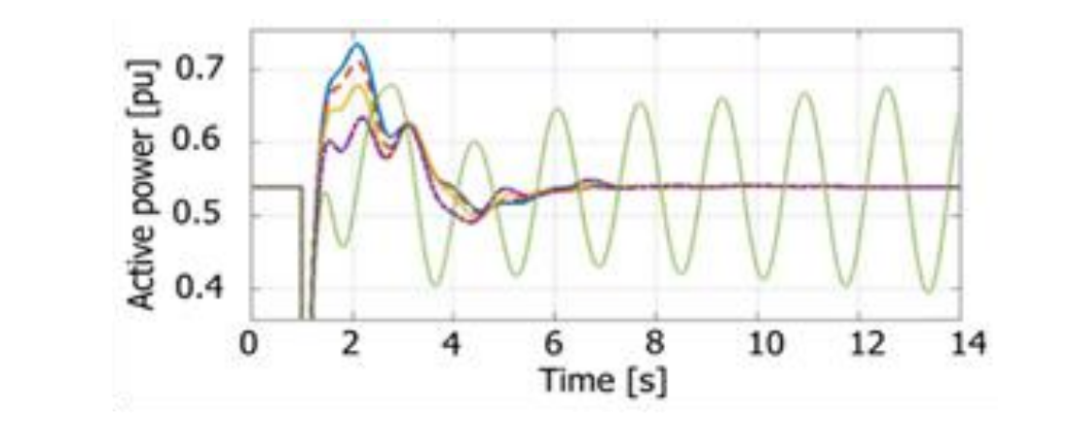

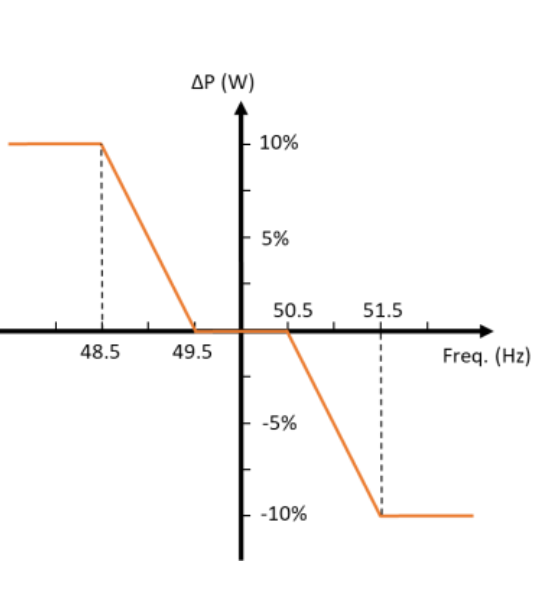

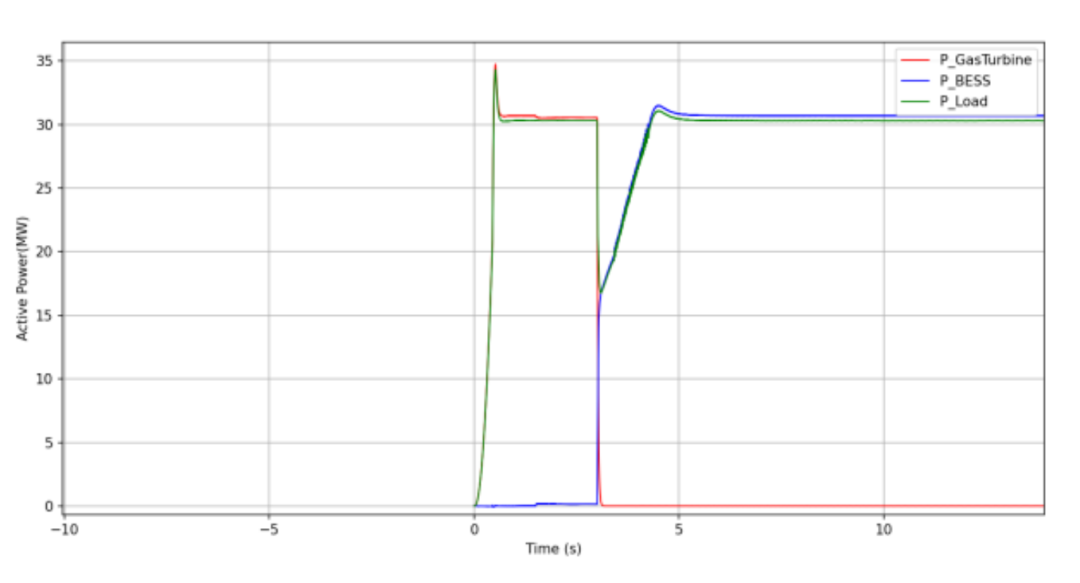

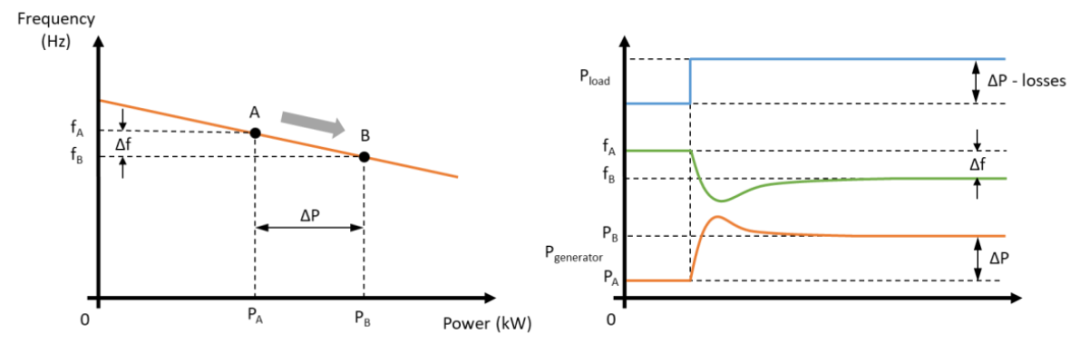

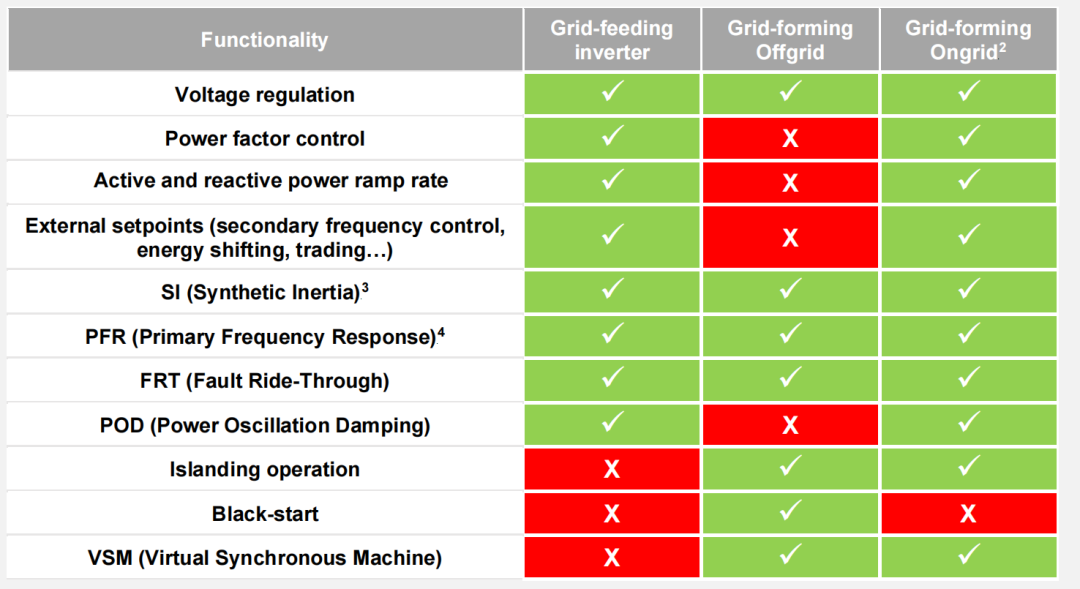

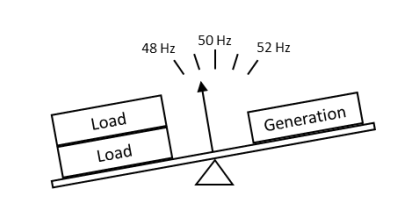

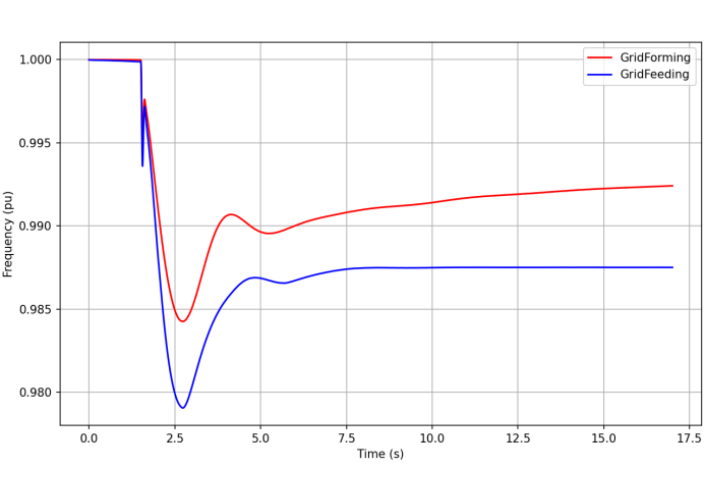

圖2歌美颯制造的 4x12.1 MVA 水輪發電機組 任何電網的穩定性都是通過控制以下參數來實現的： ?電壓控制。通過同步發電機（允許動態控制）、電容器組或感性負載等設備控制無功功率來進行調整。 ?頻率控制。產生的功率和消耗的功率之間的平衡確保了穩定的電網頻率，任何值的變化都會導致頻率變化，必須通過修改有功功率（在同步發電機的情況下通過修改機械速度）來校正頻率變化（詳情請參閱附錄 4）。 ? 轉子角度控制。它與轉子角穩定性有關，即同步發電機在受到干擾后保持同步的能力，即保持機械扭矩和電磁扭矩之間平衡的能力。擾動可能會使轉子速度加快或減慢，因此同一電網的發電機組的不同速度會影響其角度位置并可能導致不穩定。 然而，電網穩定性正受到下述脫碳過程的影響：該脫碳過程包括用可再生能源（太陽能、風能和儲能）取代傳統的大型發電機，這些發電機基于由電子控制設備（功率轉換器）組成的低功率的分散式單元。大型發電機組的逐步被替代正成為輸電運營商面臨的越來越大的挑戰，盡管有了這些新參與者的進入，輸電運營商仍必須確保電網的可靠性和穩定性，同時保持對最終用戶沒有影響。因此，輸電系統運營商被迫對這些新能源施加新的特性和功能，以確保適當?shù)碾娋W(wǎng)可操作性，并創造了智能電網、構網或黑啟動等新術語。 在此背景下，歌美颯電氣開發了廣泛的光伏和儲能應用產品組合，可滿足最苛刻的要求。Proteus 系列功率轉換器在公用事業規模應用中提供最佳的產品性能，并包含系統運營商強烈要求的所有新的高級功能。 基于電力電子轉換器的新能源來取代旋轉電機正在導致頻率控制調節期間電網行為的變化。電力電子轉換器與旋轉電機相比具有完全不同的行為；一方面，它們的響應時間尺度非常短，另一方面，由于沒有大體積的旋轉軸，它們不會對頻率變化產生系統阻尼影響。慣量的降低會影響電網控制，在最壞的情況下，可能會導致電網不穩定。為了解決這個問題，電網運營商正在加強電力電子轉換器對電網的支持能力，以確保電網穩定性。 從電網的角度來看，功率轉換器根據其與電網的交互方式可以工作在兩種工作模式下：跟網（傳統并網）模式和構網模式，其中變流器能夠在需要時構建電網。在這些模式下，設備能夠提供電網支持所需的多種功能（也稱為輔助服務）。 在電網饋電模式（也稱為電網跟隨）中，功率轉換器充當電流源，電網設定電壓，逆變器控制系統與所述電壓同步。通過控制輸出的有功功率和無功功率來實現頻率或電壓調節等功能。 在BESS（電池儲能系統）中，轉換器控制根據有功功率和無功功率（由發電廠控制器發送）以及電池狀態（由BMS - 電池管理系統發送）荷電狀態(SOC) 和電池健康狀態(SOH)的要求計算出電流基準與調整信號； 然而，可再生能源的大規模滲透正在導致電網慣量能力顯著下降，使得電網對功率突變更加敏感。在此框架中，構網模式比跟網模式更進一步，并且允許模擬同步發電機的行為。 在構網模式下，轉換器是一個電壓源（它可以自行構建電網），能夠根據外部設定點修改其操作。因此，跟網模式下可用的所有功能也可以在這里使用。所使用的控制策略稱為虛擬同步機（VSM），其中逆變器控制能夠模擬同步發電機的行為。 功率轉換器接收2組設定點；一方面，需要?jiǎng)?chuàng)建電網電壓的必要參數（電壓幅值—Vac—、頻率 —f— 和相位角 —θ—），另一方面，根據電網需求需提供功率參考（有功功率 — P— 和無功功率 —Q—）（與跟網轉換器類似）。此外，正如稍后將解釋的，該系統具有模擬同步電機行為的可能性，因此能夠在電壓中斷的情況下給電網提供必要的支持。 下表總結了每種操作模式下轉換器可用的功能（在以下部分中進行了進一步詳細說明）。 Proteus PCS 默認包含的輔助服務有： PCS 發出無功功率，以便將交流電壓控制在所需值。該控制可以在兩個不同的點執行： ? 在 PCS 端子（低壓側），PCS 具有 Q-V 曲線（由電網規范定義），該曲線在硬件內部編程實現（在參數集中預定義）。 ? 在發電廠POI，由發電廠控制器 (Orchestra) 進行必要的無功功率計算，并由 PCS 接受設定值。 與電壓調節相同，可以調節功率轉換器端子或電網連接點 (POI) 的功率因數或無功功率。這可以通過兩種方法來實現： ?功率因數與有功功率下垂（PF-P 下垂）：該曲線通常由電網規范定義。它接收測得的有功功率作為輸入，并生成功率因數設定點作為輸出，然后將其轉換為無功功率設定點。 ?功率因數控制：將通信接收到的功率因數設定值直接轉換為無功功率設定值。 PCS 可以根據預定義的最大爬坡（由電網規范定義）修改有功功率和無功功率，即有功功率和無功功率變化速度的限制。 圖 6 設定點從額定功率 0% 到 100% 的爬坡率示例 這是確保電網穩定性所需的最基本功能。電網規范通過有功功率隨頻率值變化的曲線來定義系統響應。響應必須足夠快，這就是為什么通常在逆變器級別請求這類響應以避免通信延遲。歌美颯 Orchestra 電站控制器的主要優點之一是其響應時間短，使其能夠執行 場站級別FFR 功能，而不是在逆變器級別執行。 快速頻率響應可分為 2 個階段： ?合成慣量(SI)。這是能夠最快提供電網支持的階段，如前幾節所述，由于同步發電機組的被逐步替換，電網的相關性能發生了變化。這些發電機組由于其固有的機械慣量，在頻率突然變化時將遏制系統的不平衡。因此，合成慣量算法（也稱為虛擬慣量）旨在通過有功功率的變化響應頻率變化率 (ROCOF) 來模擬這些同步發電機組的行為。系統運營人員設置最大允許 ROCOF，高于該值時功率轉換器需關閉。 圖 7過頻和欠頻事件的 ROCOF 限值曲線 ?一次頻率響應 (PFR) 或頻率下垂。PCS 響應可以根據轉換器的頻率測量自動激活，也可以根據電站控制器發送的外部設定值做出反應。該反應由 P-f 下垂曲線定義。此外，電網規范還限制了系統在過頻和欠頻條件下運行的時間：如果一定時間后系統仍未恢復到標稱頻率，則系統必須關閉。P-f 下垂曲線可以配置為不同的點和不同的斜率水平（參見下圖），從而可以完美適應任何要求。 圖 8 P-f 下垂曲線特征（上）。電網規范要求示例（下） 此功能與功率轉換器在電壓擾動時保持與電網的連接的能力有關。電網規范定義了任何并網設備必須耐受的電壓-時間曲線。具體可以區分為兩種情況： ? HVRT（高電壓穿越）是設備在電網瞬態電壓驟升期間保持連接的能力，因此在電網規范定義的電壓-時間曲線以下不允許斷開連接。高于此曲線，設備不需要保持連接狀態。 ? LVRT（低電壓穿越）是設備在電網瞬態電壓驟降期間保持連接的能力。與前一種情況一樣，斷開限制由電壓-時間曲線界定。 歌美颯Proteus PV 和 PCS 能夠承受降至額定電壓 0% 的電壓跌落 1 秒。 圖 9 Proteus PCS 和 PV 的最大 HVRT 和 LVRT 曲線 干擾電網穩定性的一個其他問題是由于負載和大型發電機組之間存在長輸電線路而導致的低頻區域的功率振蕩。傳輸?shù)墓β试蕉嗲疫B接越弱，振蕩越明顯。此外，基于逆變器的可再生能源的接入增加了功率的突然變化，并降低了系統慣量和短路水平，這也導致了這些系統振蕩現象的增加。最終結果是線路上的功率出現低頻振蕩，典型頻率范圍在 0.1 Hz 至 2.5 Hz 之間，這對電網穩定性產生了潛在的負面影響。（小劉：更多實際案例見：Real-World Subsynchronous Oscillation Events in Power Grids with High Penetrations of Inverter-Based Resources https://ieeexplore.ieee.org/document/9740416） 在傳統電網中，振蕩緩解（阻尼控制）是通過轉子角穩定性來管理的，即同步發電機組在受到干擾后保持機械和電磁扭矩的能力。包括發電機勵磁系統的電壓調節器，調節器可以修改轉子電氣扭矩并抑制振蕩效應。 對于功率轉換器，通過根據電網變化調整輸出功率的閉環控制策略來減輕振蕩。該控制影響有功功率和無功功率，并在電站控制器級別執行?？刂菩阅芸梢愿鶕?jù)每個具體安裝的條件進行調整。 圖 10 使用不同調節參數的 POD 控制仿真結果 本白皮書將構網模式的不同功能變化視為高級功能，根據具體操作，構網模式可分為 2 類高級功能；離網模式（又稱孤島運行）和并網模式（又稱并聯運行）。 目前的模式要求PCS能夠在停電后啟動，這意味著必須具備無電網供電啟動能力，即黑啟動選項是必要的。 設備根據輸入的電壓幅值、頻率、相位參數生成電壓。有功功率和無功功率由負載需求決定，只要不超過最大的變流器容量，即可確保供電，超過在容量限制的情況下，系統將關閉。另一方面，一旦電網電壓恢復，由于電站控制器（Orchestra）進行相位設定點調整，系統能夠?qū)l(fā)電電壓與市電同步，以避免重新連接電網期間出現任何短路。 Gamesa Electric Proteus 和 Orchestra 如何處理孤島電網中的突發事件 （詳見附錄1） 該測試包括當所有同步發電跳閘時，由 BESS 控制的孤島電網的構網穩定性 1. 燃?xì)廨啓C(jī)提供負載的總功率需求（30 MW），而 Proteus PCS 工作在并網模式（并聯運行），無需注入有功功率。 2. 燃?xì)廨啓C(jī)跳閘（發電全部喪失）。 3. Proteus PCS 裝置調節電壓和頻率，恢復供電。 下圖顯示了意外情況發生后的系統響應： ? 電源變化。燃?xì)廨啓C(jī)功率下降（紅線）后，負載功率（綠線）通過 Proteus PCS（藍線）快速恢復。 ? 電壓和頻率變化。電網由 BESS 作為構網（并聯運行）進行恢復和控制。微電網可以在等待燃?xì)廨啓C(jī)或任何其他同步發電機從故障中恢復的同時維持很長一段時間。 說明(構網和黑啟動操作示例見附錄2) 黑啟動是功率轉換器在停電期間（即沒有電網電壓）開始運行的能力。這一特征與構網的孤島模式有著密切的聯系，因?yàn)樗闹饕康氖峭ㄟ^(guò)建立電網來恢復停電期間電力系統的運行。 對于黑啟動操作，必須提供安全的電壓源來為允許轉換器啟動的最小輔助系統（電源、冷卻系統……）供電。該外部電源可以是來自變電站的電源線（UPS 或外部電源）。 一旦黑啟動成功，系統將運行在構網模式，并且連接到同一電網的其他變流器可以開始跟網運行。 并網模式 – 并聯運行 并聯運行時，設備產生交流電壓，但與電網電壓同步，是其主要作用目的是充當電壓備份并有助于電網穩定，因此在停電的情況下電站仍能保持連接。 歌美颯Proteus PCS 在頻率意外情況下如何在并網模式下工作 1. 燃?xì)廨啓C(jī)提供負載的總功率需求（100 MW），而 PCS 工作在并網模式（并聯運行），無需注入有功功率。 2. 一臺 35 MVA 燃?xì)廨啓C(jī)跳閘（部分發電損失）。 3. PCS 在兩個單獨的模擬中考慮兩種配置來調節頻率：構網的并網模式和事件發生時具有快速頻率響應(FFR) 功能的跟網模式。 測試 1：采用 FFR 的跟網模式與采用 FFR的構網模式 構網功率響應操作輸出更大且更快，因?yàn)椴捎?VSM 的系統具有更大的慣性和更大的阻尼。因此，除了 BESS 由于 P-f 下垂而注入的功率之外，由于 VSM 固有虛擬慣量的貢獻，還增加了有功功率的另外一個非?？焖俚墓β试隽?。 圖 13 案例 1：測試 1 中 POI 處的頻率瞬變 測試 2. 使用 FFR 的跟網 與 不使用 FFR 的構網模式 盡管在構網中禁用了 FFR 的 P-f 下垂，但 Proteus PCS 作為 VSM 運行時的頻率偏移仍然小于 Proteus PCS 在跟網模式下運行時的頻率偏移。頻率意外事件仍得到更大程度、更快的抑制。 圖 14. 案例 2：測試 2 中 POI 處的頻率瞬變 附件1：構網的模擬結果 為了評估構網控制算法的性能和穩定性，進行了多次仿真。下面顯示了 Proteus PCS 和 Orchestra 與負載和燃?xì)廨啓C(jī)（同步發電機）在同一電網中共存的兩種不同情況。 該測試包括演示當所有同步發電跳閘時，由 BESS 控制的孤島電網作為構網的穩定性。仿真電氣方案及元件清單如下： 在正常情況下，燃?xì)廨啓C(jī)為負載提供必要的電力，而PCS則作為構網，并在緊急情況下提供必要的支持。 案例 2：構網與跟網的比較 該測試包括比較在頻率意外情況下工作在構網（并網模式）下的 PCS 與工作在跟網模式下的 PCS 獲得的不同頻率響應。電氣方案及元件清單如下： 燃?xì)廨啓C(jī)在正常情況下為負載提供必要的電力，而 PCS 將在緊急情況下提供頻率支持。順序如下： 1. 燃?xì)廨啓C(jī)提供負載的總功率需求（100 MW），而 PCS 工作在構網模式（并聯運行），不注入有功功率。 2. 一臺 35 MVA 燃?xì)廨啓C(jī)跳閘（部分發電損失）。 3. PCS 調節頻率時考慮兩種配置；事件發生時，并行運行中的構網（VSM）和具有快速頻率響應（FFR）功能的跟網。 測試 1. FFR 下垂的跟網與 FFR 下垂的構網 當同步發電機關閉時，BESS 的 FFR 功能與并網模式一起進行測試。在這兩種情況（跟網和構網）中，都有執行相同F(xiàn)FR的下垂控制；在構網的情況下，發電機斷開會導致頻率下降，BESS 必須將頻率下降降至最低，BESS 提供有功功率來補償功率不足。 具有構網的 BESS 的系統功率響應更大更快，因?yàn)榇祟愊到y(tǒng)具有更大的慣量和更大的阻尼。因此，除了 BESS 由于電壓下降而注入的功率之外，由于工作在并網模式下的 PCS 的貢獻，還增加了有功功率的另一個非常快速的增加。這種虛擬慣量貢獻意味著，與在跟網模式下運行的 BESS 相比，在構網模式下運行的 BESS 的情況下，ROCOF 不會那么突然。 另一方面，燃?xì)鈾C(jī)控制命令發電機增加其扭矩。這種控制速度要慢得多，并且無法恢復 100% 的頻率，因?yàn)槿肟陂y的開度受到物理限制。 圖17.案例2：測試1中POI處的頻率瞬態 圖18 案例2：測試1中發電機和BESS的功率瞬態 測試 2. 無FFR下垂的跟網 與 有FFR下垂的構網 將具有構網操作模式的 BESS 的操作與跟網操作模式的 BESS 進行比較，但只有具有跟網的 BESS 具有 FFR P-f 下垂功能，具有構網的 BESS 僅具有其固有的響應行為。 盡管去掉了 FFR P-f下垂，在構網模式下運行的 Proteus PCS 的頻率偏移仍然小于在跟網模式下運行的 Proteus PCS。頻率意外事件仍然獲得更多且更快的阻尼。 圖19.案例2：測試2中POI處的頻率瞬態 圖 20. 案例 2：測試 2 中發電機和 BESS 的 POI 處的功率瞬變 附錄 2：構網和黑啟動操作示例 本附錄顯示了黑啟動和構網功能如何工作的示例。它被認為是由Proteus光伏逆變器、BESS以及需要有功和無功功率的負載組成的并網系統。BESS 具有黑啟動和構網功能，由連接到電池組的單個 Proteus PCS 表示，盡管該示例對于并行運行的多個單元同樣有效。 下面介紹停電后的系統恢復順序。啟動條件考慮停電后Proteus光伏逆變器與BESS的初始斷開。 1停電，當上位控制器檢測到停電時，命令主開關斷開；發電廠產生的任何電壓都不會影響上游組件（安全問題）。默認情況下，所有功率轉換器（PV 和 BESS）停止運行。 2 黑啟動。控制器根據電壓設定點向Proteus PCS發送命令啟用黑啟動操作；幅值(Vac) 和頻率 (f)。PCS 施加合適的電壓爬坡，以避免變壓器涌流引起的電流峰值。 3 構網（電網建立）。上位控制器向Proteus光伏逆變器發送啟動命令，使其工作在跟網模式，接收根據負載需求計算出的有功和無功功率設定點。Proteus PCS 在孤島模式下工作，充當電網構建者，此外它還能夠以與光伏逆變器類似的方式提供有功和無功功率 一旦電網電壓恢復（主開關仍然打開），控制器調整Proteus PCS設定點；幅值（Vac）、頻率和相位（θ），以使PCS產生的交流電壓與電網同步。 當電網電壓與Proteus PCS產生的電壓匹配時（不存在短路的可能性），高層控制器閉合主開關。PCS 現在并列運行；它在存在電網電壓的情況下產生交流電壓。同時，Proteus PV 逆變器和 PCS 繼續從控制器接收功率設定值。 同步發電機（也稱為交流發電機）利用磁感應原理發電；由于線圈穿過由旋轉軸（轉子）產生的磁場，因此在線圈（定子）中感應出電動勢。在定子處添加不同的線圈可以產生不同相位（單相、兩相或三相）的波形。 同步發電機的特點是轉子中產生的磁場產生與其速度同步的頻率的交流電，其中轉子機械速度和頻率之間存在根據以下關系的直接關系： 圖 21 單相和兩相發電機的簡化表達 對于并網發電機，轉速由電頻率調節，例如 2 極交流發電機在 50 Hz 電網（歐洲）上以 3000 rpm 的速度旋轉，在 60 Hz 電網（北美）上以 3600 rpm 的速度旋轉。 在同步發電機中，產生的功率取決于轉子機械速度，并隨著負載需求的增加而減小，該關系由發電機下垂特性曲線定義，如下所示。 由于機械速度和頻率之間存在直接關系，因此下垂特性曲線也可以擴展到頻率。頻率（或速度）變化的百分比除以功率輸出變化的百分比。 然而，在實際情況下，電網頻率不是一個固定值，并且會根據負載波動而略有變化，這些變化通常在很小的范圍內變化，通常小于0.5 Hz（對于50 Hz電網，發電機轉速變化約為+30 rpm），以避免電網不穩定。在這里，同步發電機組在控制電網穩定性方面發揮著非常重要的作用；它們負責通過修改功率來響應這些變化，以便將頻率恢復到標稱值。 必須進行頻率控制以確保穩定的電網，標稱值的較大變化可能會導致負載故障或損失增加，特別是如果負載包括專門設計用于在精確頻率下運行的電機（泵、風扇、變壓器……）。 只要發電和負載需求（發電-消耗）之間存在平衡，電網頻率就受到控制，因?yàn)榘l(fā)電機組軸轉速是機械扭矩和定子線圈中產生的相反電氣扭矩平衡的結果，如果電力負載減少，電氣扭矩將低于機械扭矩，轉速增加，同理，如果負載需求增加軸速度減少，有3種可能的情況： 平衡; 當產生的功率等于負載消耗的功率（扣除損耗）時，頻率保持在標稱值。 過發：當發電量大于負荷需求時，電網頻率增加（過頻）。 欠發：當發電量低于負載需求時，頻率降低（欠頻） 基于大型旋轉機器的發電必須根據電網頻率的變化來調整其輸出功率（軸轉速）。但軸轉速的任何變化都不是瞬時的，巨大的軸具有機械慣量，可以抑制任何速度變化（幾噸質量高速旋轉的慣量）。 圖 23. 同步發電機組中的頻率控制（上）。西門子燃?xì)廨啓C(jī)SST-900轉軸；轉速為 3000 rpm 時功率高達 250 MW（下） 由于電網頻率與有功功率相關，發電機需要一個閉環控制系統來調節輸出功率；一方面，系統直接作用于燃?xì)廨啓C(jī)進氣閥并調節燃料流量（燃料流量可能根據燃?xì)廨啓C(jī)類型而不同；水力發電廠調節水流量，燃?xì)獍l(fā)電廠調節氣體輸入等等），其次，TSO 監控電網狀態并計算每種情況下的設定點，這種閉環控制可以根據不斷變化的電網條件來管理發電（以及頻率）。 另一個需要考慮的因素是響應速度，因?yàn)椴煌陌l(fā)電機將以不同的速度響應；例如，燃煤電廠的反應速度比水電廠慢，任何穩定的電網都會結合多種電源，以滿足任何可能情況的需求。 由于電網動態，負荷需求不斷變化，電網運營商必須進行頻率調整以確保電網穩定性。此外，正如上一節所述，由于系統中存在大量發電機組，其機械慣量提供了頻率變化率的遏制（慣量響應），因此頻率的任何變化都不是瞬時的。測量這種慣量（發電和負載之間不平衡后的頻率變化）的量稱為 ROCOF（頻率變化率），計算為以下導數： 頻率相對于時間的頻率 (df/dt)。 ROCOF 值過大可能會因機械原因?qū)е码娋W(wǎng)不穩定。由于運行發電機的機械限制，較大的 ROCOF 值可能會導致電網不穩定；如果他們無法控制頻率變化速度，則可能會觸發某些保護。 在第二階段，根據時間尺度（即系統提供響應所需的時間）對頻率調整進行分類；一次調頻、二次調頻和三次調頻。（在下面的分類中所考慮的時間響應可能會根據作者的不同而改變）（擴展閱讀：電力系統頻率調整的基礎知識整理） 圖 24. 頻率控制時間線（時間僅供參考） 它是速度最快的一種，運行時間范圍為 2 至 30 秒，以補償發電-消耗不平衡（P發電= P消耗），本地控制自主地直接作用于燃?xì)廨啓C(jī)入口（見圖 27），響應時間由發電機轉子軸機械慣量及其初始速度決定。 圖25 無一次調頻控制和含一次調頻控制的系統頻率變化 舉例來說，假設一臺發電機在 A 點運行，其統計特性曲線如下圖所示（功率和頻率由 PA 和 fA 定義）；當負荷需求上升（即欠發電狀態）后，由于發電與用電不平衡（從 fA 到 fB），頻率降低，因此為了恢復平衡，控制根據其統計特征增加發電機功率（從 PA 到 PB）。 圖26.單臺發電機的一次調頻響應 一次調頻控制可應用于單個機組或一小組發電機組（下圖中的發電機 1 和 2）。這里，每個機組將根據其統計特征（ΔP1和ΔP2）修改轉速，提供新的輸出功率，同樣每個單元的功率瞬態（過沖）也取決于其軸慣量。 圖27 具有不同統計數據的2臺發電機組的一次調頻響應 它的運行時間為 30 秒到 10 分鐘。負載需求發生變化后，第一秒自動調整頻率（一次調頻），然后二次調頻投入運行，通過修改系統發電功率將頻率恢復到標稱值。該控制由 TSO 執行，TSO 還平衡不同發電機組之間的功率，以避免可能的過載。 TSO 通過作用于燃?xì)廨啓C(jī)進氣閥（蒸汽、水、燃?xì)狻﹣?lái)修改每臺發電機組的功率設定點，直到頻率 (fA) 恢復，這相當于移動發電機下垂特性曲線（從下圖中的 B 移動到 C）。 圖28：負載需求變化標稱頻率的完全恢復；一次和二次調頻的組合 這類控制不能應用于單獨機組，否則發電機組間將出現頻率調整操作沖突，系統將變得不穩定。這就需要通過TSO 負責集中的頻率測量、進行必要的計算并將功率設定點發送到所有運行涉及的發電機組，該控制回路稱為 AGC - 自動發電控制。 它從 10 分鐘開始運行。目的是包括確保未來頻率控制所需的系統能量備用。因?yàn)閮H當系統中有足夠的能量備用時，二次調頻才能生效，TSO（通過AGC信號）調整不同發電機組的運行程序，以滿足未來的需求并優化發電成本。
