中國儲能網訊：6月25日上午，由中國化學與物理電源行業協會儲能應用分會和中國儲能網聯合組織的“第十期中國儲能產業巡回走訪調研”專家組一行33人赴北京奇點（達儲科技）利通區同利變100MW/200MWh共享儲能電站進行實地調研。西安奇點能源股份有限公司戰略市場總監劉亞輝、產品與解決方案源網側總監李辰、產品與解決方案源網側工程師周俊杰、項目開發部開發經理郝峰等接待了調研團一行。
調研團專家組現場合影
本次調研重點了解儲能電站建設、運維，電站全生命周期管理，充放電次數及投資收益，分布式能量塊智慧儲能系統解決方案，以及儲能電站在調峰調頻與共享服務、源網荷儲一體化及多能互補中發揮的重要角色及作用。
北京奇點（達儲科技）利通區同利變100MW/200MWh共享儲能電站位于吳忠市利通區同利變電站西南側（扁擔溝鎮同利村）。
本項目可為區域多個新能源電站提供調峰調頻及共享服務，也可有效平滑發電功率波動，大幅度降低棄電率，為電力系統安全、高效、穩定運行保駕護航，對加快促進自治區電力源網荷儲一體化及多能互補發展，實現清潔能源一體化配套發展，構建“清潔低碳，安全高效”的現代能源產業體系具有重要意義。
一、儲能電站建設內容及規模
本工程主要建設內容包括：建設100MW/200MWh儲能系統，110kV升壓站，110kV輸電線路。儲能電站由39個5.2MWh儲能單元構成，全部儲能單元采用集中布置，經變壓器升壓接入同利330kV變電站110kV側間隔。
（1）儲能單元結構

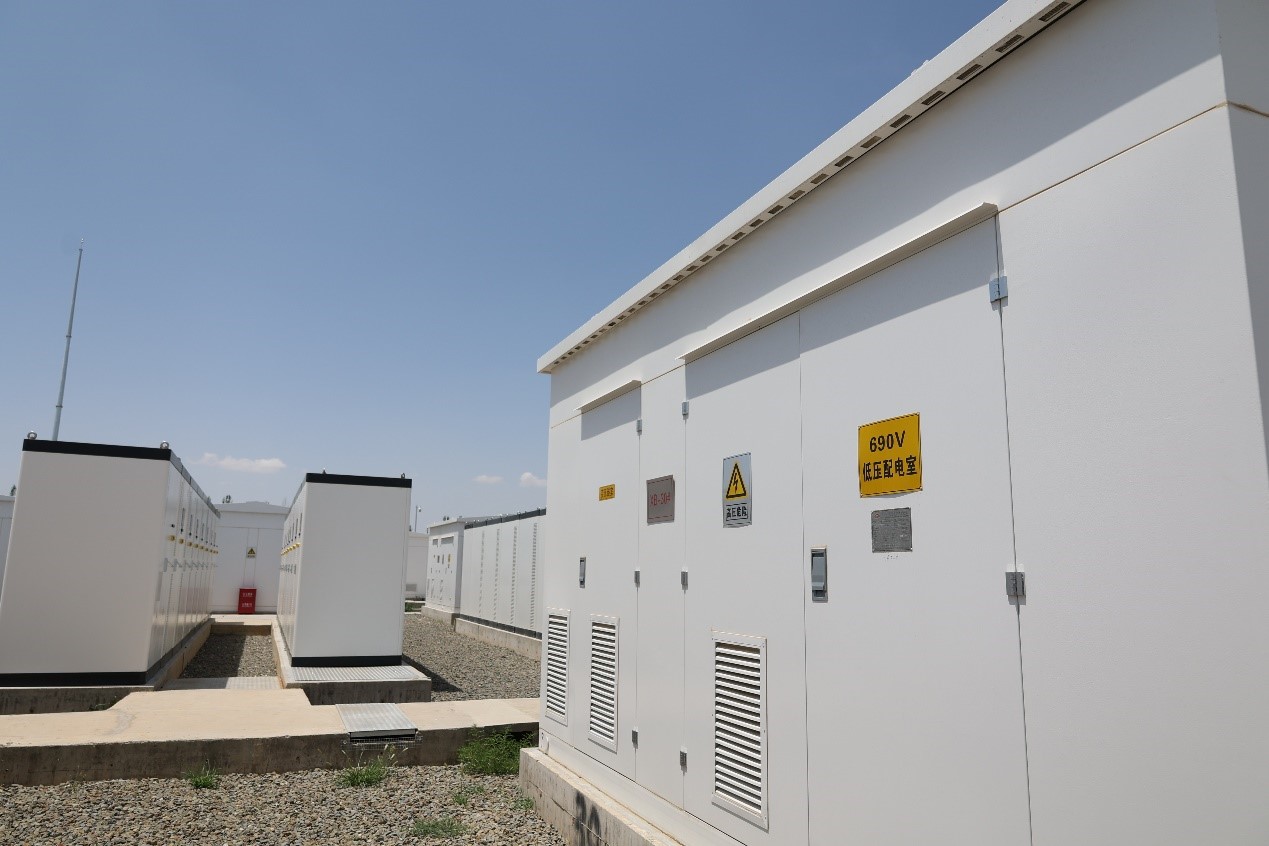

eBlock-372儲能單元系統容量為186kW/372kWh，其主要配置有：1套186kW（最大功率）的雙向變流器、1套372kWh蓄電池系統、1套蓄電池管理系統（BMS）、1套通訊管理系統、1套通風散熱系統和1套消防系統。eBlock采用模塊單元式設計，儲能柜交流690V輸出，可直接并聯擴容。單個模塊內部進行交直流轉換，交流側出口電壓690V，通過阻燃電纜連接至eLink設備進行匯流。
（2）eLink能量鏈
eLink是儲能系統能量流和數據流的鏈接單元，用于電源分配與電源匯流，集成開關器件、雙向計量儀表、智能監控單元、人機界面等為一體的模塊化產品，采用標準化部件，模塊化設計，單柜滿足多臺eBlock并機使用。向下連接能量塊eBlock，向上連接用戶配電系統，完成輸出交流電力的匯流，控制保護，計量，實現能量流的雙向鏈接和管理。經匯流后的電壓由eLink設備接入1臺2750kVA雙繞組變壓器。
（3）儲能變壓器
本項目儲能部分采用就地升壓方式，每個儲能單元設一臺箱式升壓變壓器，升壓變壓器采用三相干式雙繞組無載調壓額定容量2750kVA，高壓側額定電壓為35kV的變壓器。箱式變高壓側配熔斷器、 負荷開關，低壓側配框架斷路器。經儲能變壓器就地升壓至35kV后由電纜線路接入新建110kV升壓 站35kV母線側開關柜 。
（4）主變壓器
本項目建設1臺100MVA主變；主變壓器選用雙繞組有載調壓變壓器，接線組別采用YN，d11，主變低壓側三角形接線，主變分接頭為：110±8×1.25%/37kV。
主要電氣參數如下：
主變形式：雙繞組有載調壓變壓器
主變?nèi)萘浚?x100MVA
電壓變比及抽頭：110±8×1.25%/37
接線組別：YN,d11,Ud%=13

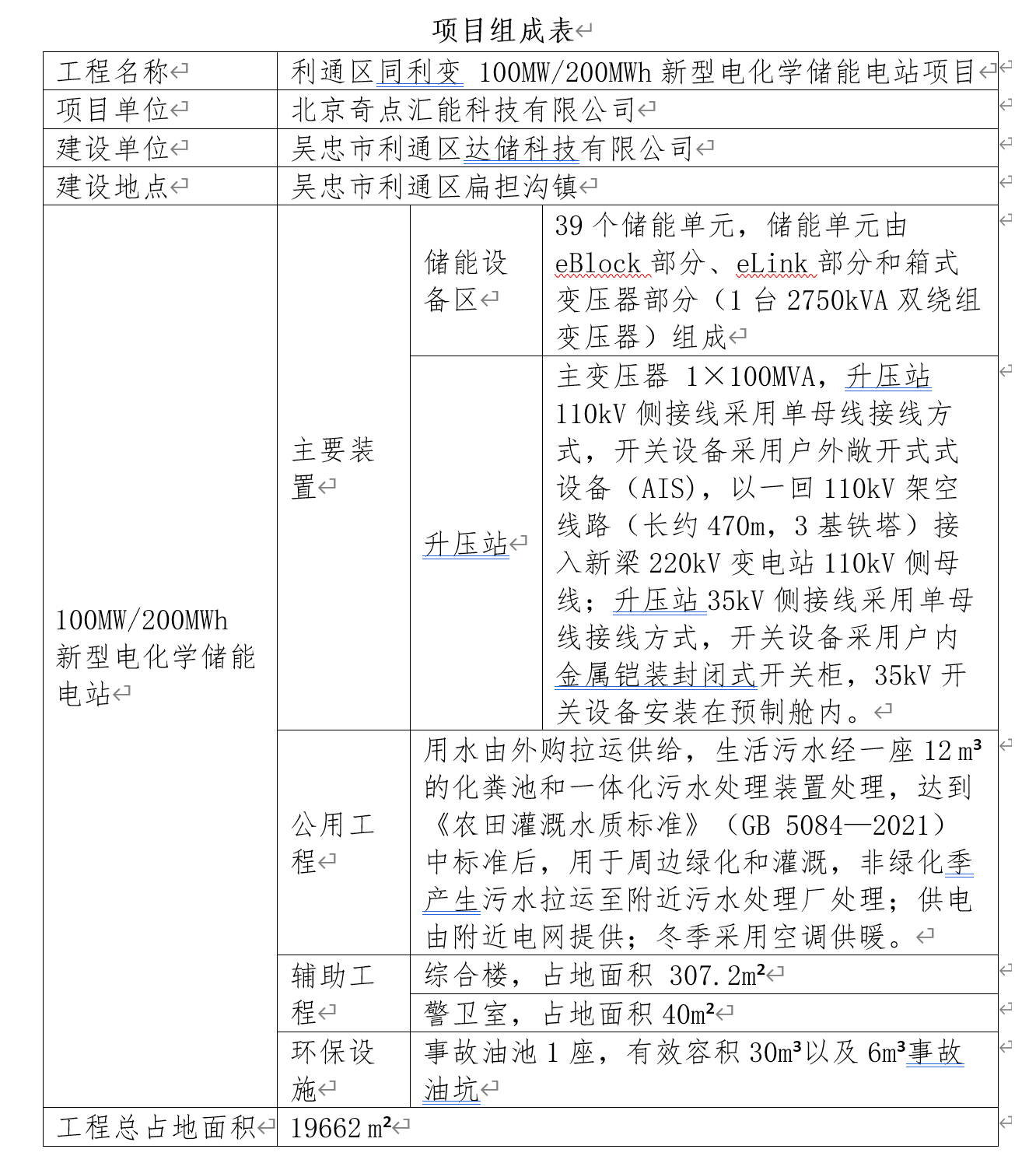

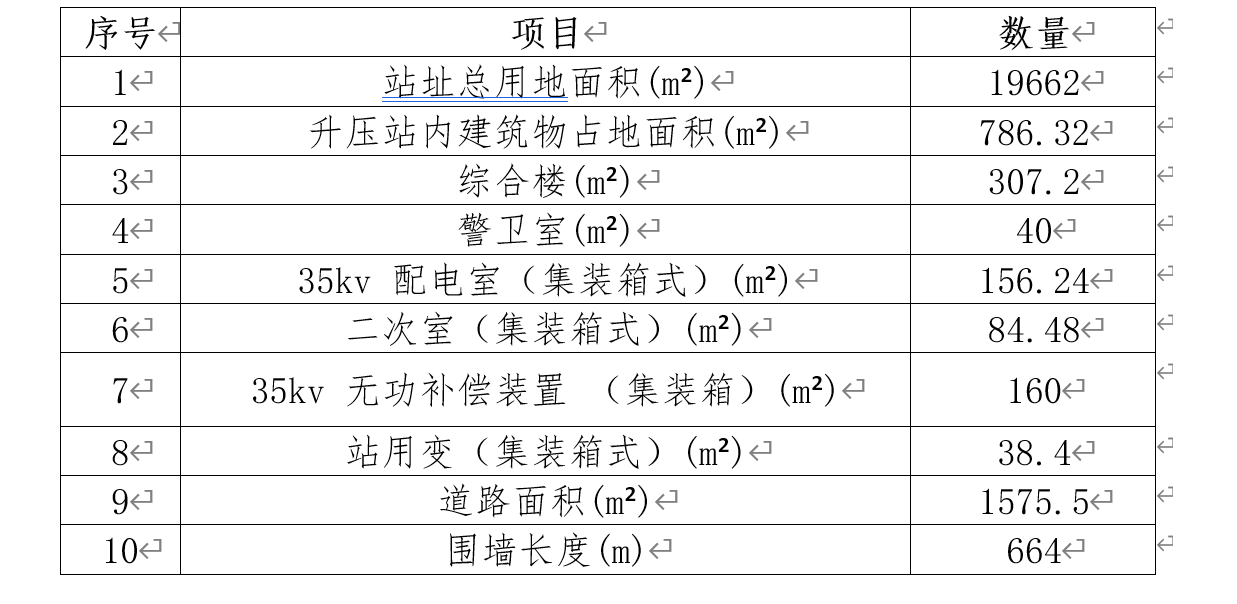

二、儲能電站經濟技術指標
三、儲能電站總平面布置
1、生產區平面布置
本項目廠區西北側為儲能設備區，南側為升壓站。升壓站西南部設置綜合樓和警衛室，綜合樓西南側設置化糞池和一體化污水處理裝置，升壓站南部設置站用變、35kV動態無功補償裝置和110kV電壓等級的配電裝置。該項目管理區道路均為4.5m寬硬化路面，面積1575.5 m2，轉彎半徑為6m， 圍墻采用的是2米高的磚混圍墻，總長664m。
2、儲能設備區

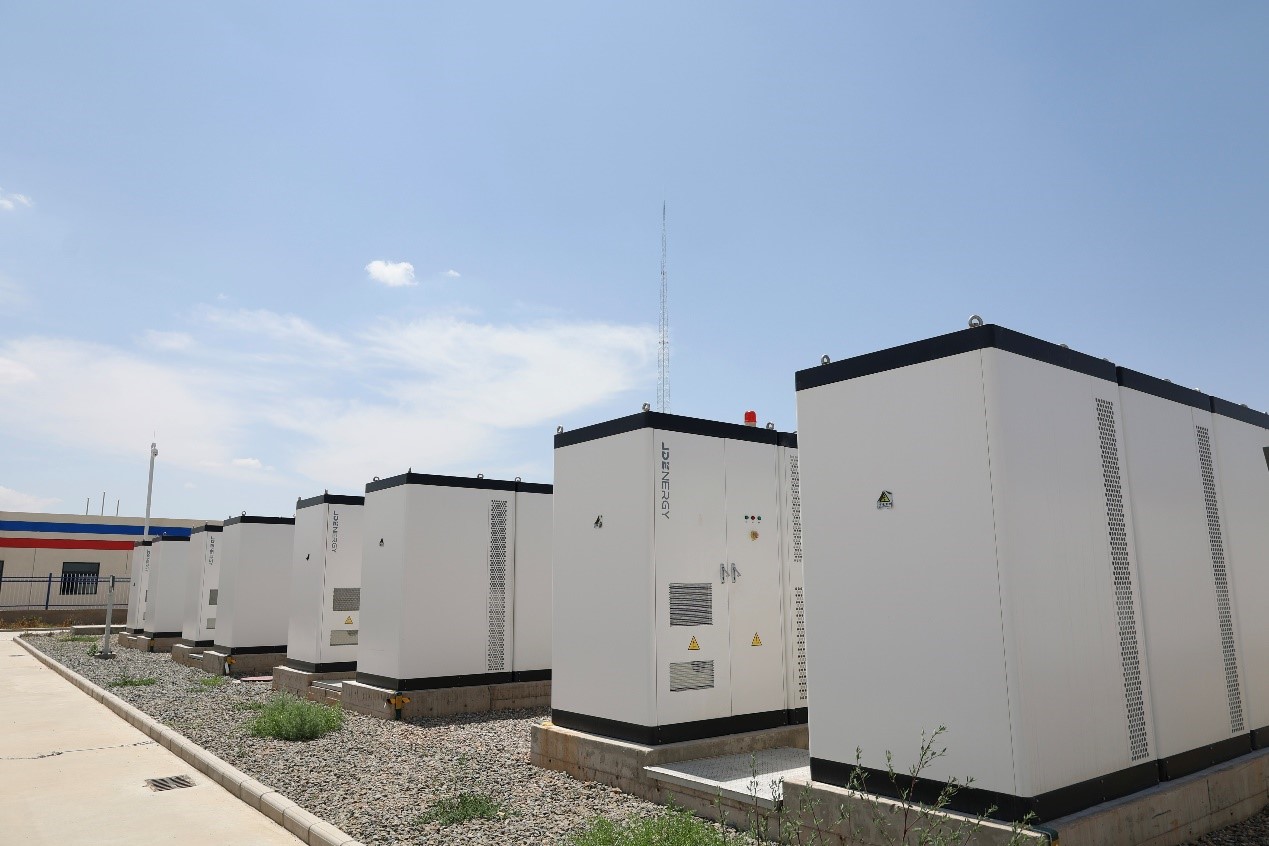

儲能設備區安裝39個儲能單元，每個儲能單元由eBlock部分、eLink部分和箱式變壓器組成。
3、升壓站
主變壓器1×100MVA，升壓站110kV側接線采用單母線接線方式，開關設備采用戶外敞開式式設備（AIS)，以一回110kV架空線路接入新梁220kV變電站 110kV側母線；升壓站35kV側接線采用單母線接線方式，開關設備采用戶內金屬鎧裝封閉式開關柜，35kV開關設備安裝在預制艙內。

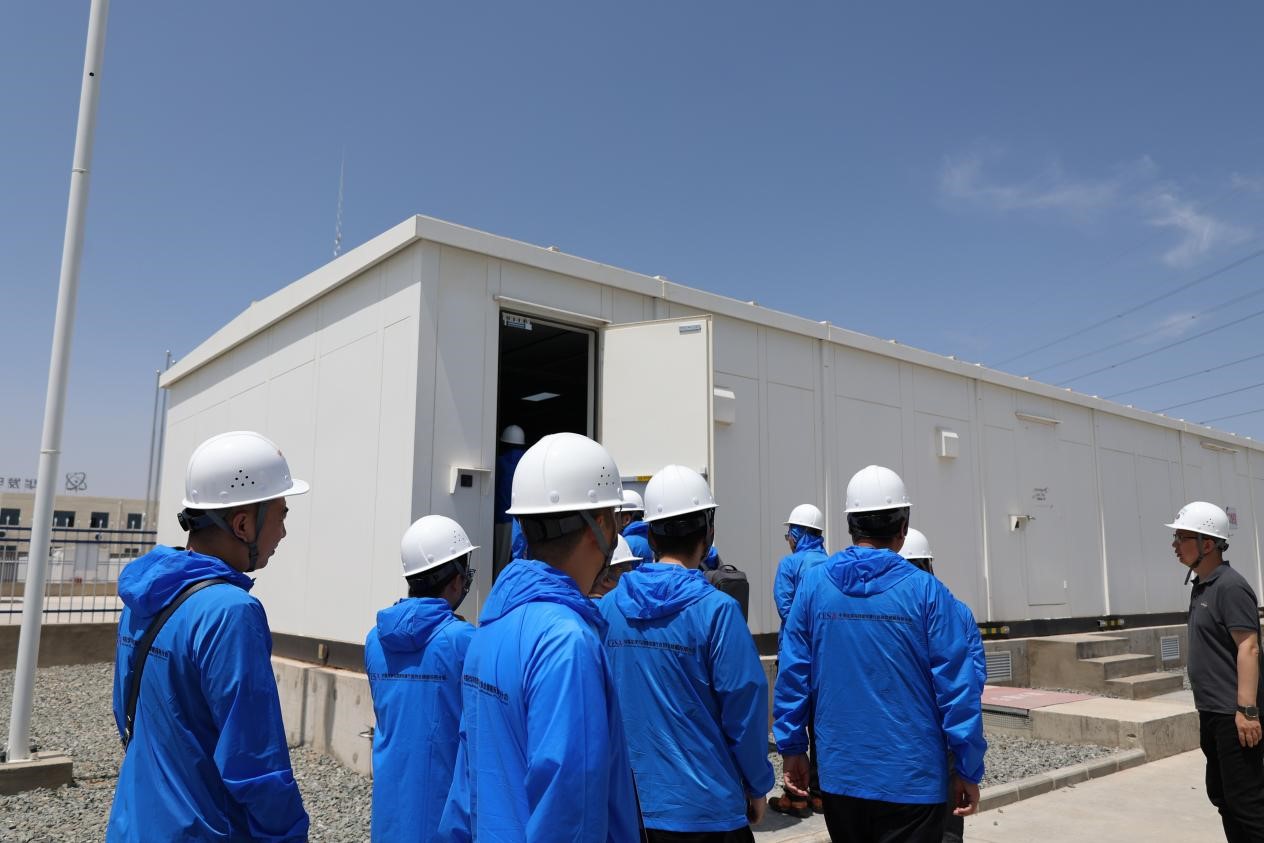

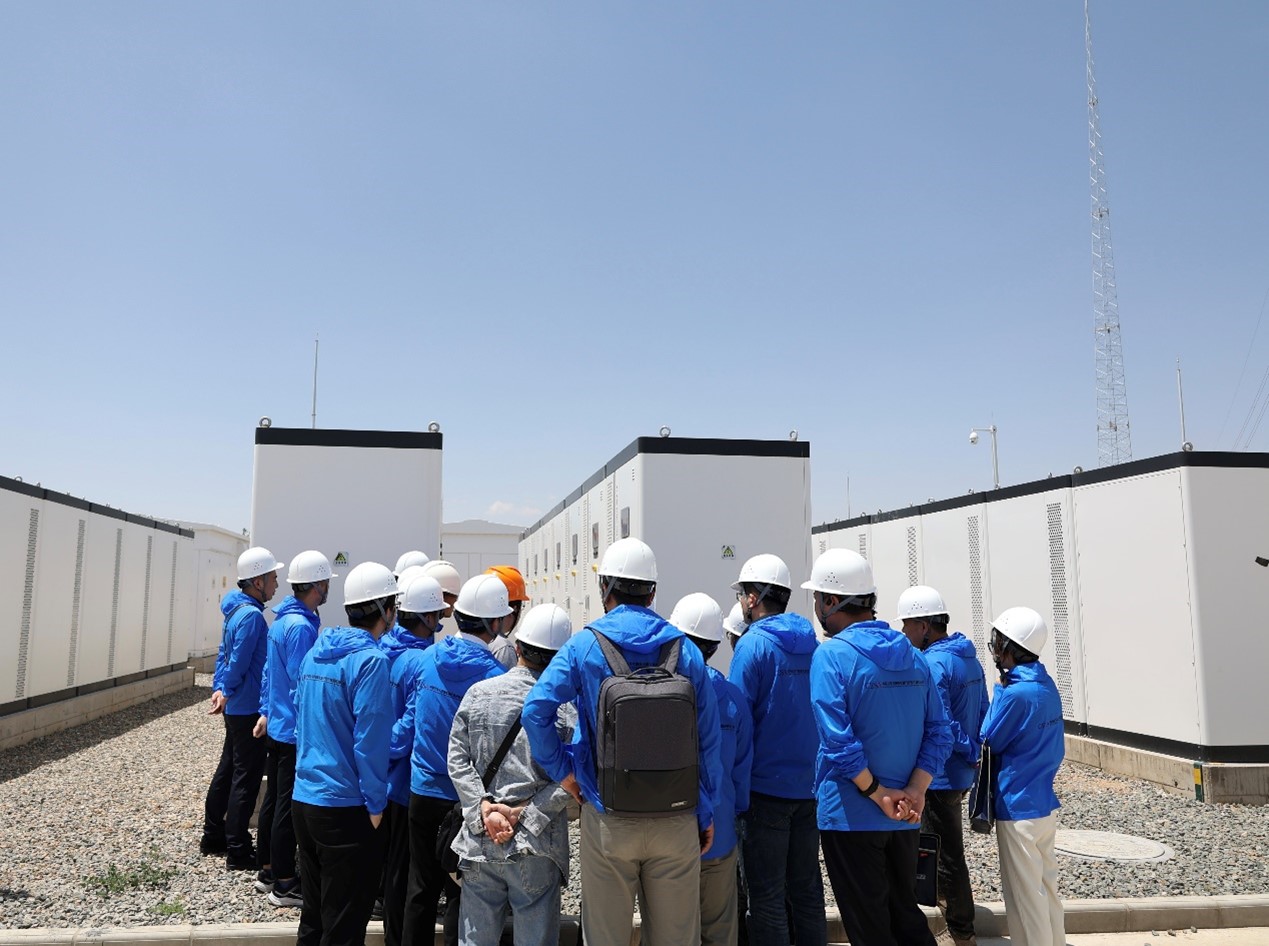

調研組現場參觀儲能電站
四、儲能電站并網投運
2022年12月16日，同利變100MW/200MWh儲能電站成功并網投運，該項目是全國已并網規模最大的分布式模塊化儲能電站。本項目儲能設備系統效率可達90%，預計年平均充電量為年均充電量5248萬kWh，運行期20年。
項目采用奇點能源最新的模塊化液冷儲能柜集成產品eBlock-372，共包含39個方陣和538臺儲能產品，海辰儲能作為項目的核心設備供應商，提供先進的磷酸鐵鋰儲能電池產品。
據悉，奇點能源能量塊產品eBlock-372系奇點能源2022年發布的源網側新品，產品直流側電壓1500V，額定容量186kW/372kWh，具備極致安全、經濟高效、電網友好、智能運維等核心優勢，目前已交付應用超過1GWh，受到了行業廣泛關注和認可。項目45天完成交付，創下了百兆瓦級大型儲能電站的行業奇跡。這是分布式能量塊儲能產品工廠交付、即插即用等顯著特點的最好詮釋，開創了大規模電化學儲能電站高效交付的全新模式。
奇點能源自主研發的能量塊儲能方案，采用了單組串式電池簇設計集成，將復雜的儲能工程轉變?yōu)闃藴驶瘍δ墚a(chǎn)品，整站充放電深度DOD達到98%，避免了直流側并聯帶來的能量損失，也避免了多電池簇并聯的拉弧風險，使系統安全和效率得到了保障，這是一項行業創舉?！?
調研現場交流
基于同利變項目的應用需求，海辰儲能提供了自主研發的高安全、長壽命、高效率的280Ah方形鋁殼電池產品，使項目儲能系統具有更好的一致性、長壽命和低能耗，讓其充分發揮更高的經濟和社會效益，幫助改善新能源發電的電能質量，實現調峰、調頻等功能，為電網安全運行提供可靠的保證。
