抽水蓄能助力風光穩定外送的最佳配置策略
桑林衛1, 衛璇1, 許銀亮1, 孫宏斌2
（1. 清華大學 清華大學深圳國際研究生院，廣東 深圳 518000; 2. 清華大學 電機工程與應用電子技術系，北京 100084）
摘要：跨區域、大規模的新能源電力輸送是應對國內風光資源與負荷中心逆向分布特點與實現碳中和的必然要求，而風光出力固有的隨機性、間歇性和波動性給新能源打捆穩定輸送帶來了挑戰。水電具有的“電源+儲能”的雙重身份為平抑新能源波動、提升-風-光-水混合能源系統靈活性，以及促進新能源打捆外送提供了解決思路。以抽水蓄能為例，針對風-光-抽水蓄能混合能源系統，提出一種計及抽水蓄能電站運行功率約束、庫容約束、進出水量約束的容量配置優化方法，旨在量化抽水蓄能對新能源打捆外送的助力效果，即確定單位抽水蓄能可支撐的新能源外送容量，構建并求解以最小化抽水蓄能投資成本為目標且滿足各典型運行場景的容量規劃模型。
引文信息
桑林衛, 衛璇, 許銀亮, 等. 抽水蓄能助力風光穩定外送的最佳配置策略[J]. 中國電力, 2022, 55(12): 86-90, 123.
SANG Linwei, WEI Xuan, XU Yinliang, et al. The optimal allocation strategy of pumped storage for the collaborative operation with wind/solar generation[J]. Electric Power, 2022, 55(12): 86-90, 123.
引言
近年來，世界各國都先后勾畫了“在2050或2060年實現碳中和”的藍圖[1-2]，為有效推進能源系統的低碳轉型，須大力發展新能源逐步替代傳統火電。預計2050年，新能源將成為中國及世界范圍內第一大電源[2]。隨著新能源規模和滲透率持續攀升，電力系統波動性、不穩定性等問題更加凸顯，必將給電網安全運行和新能源消納帶來重大挑戰[3]。
水電因其具有啟停靈活、反應迅速且清潔無污染等優勢，未來將在能源系統中占據重要地位[4]。同時，水電“電源+儲能”的雙重身份使其逐漸成為應對新能源隨機性、間歇性、波動性的重要途徑，在促進新能源集中消納[5]、降低系統調峰難度[6]、提高跨區域輸電通道利用率[7]、提升電網運行安全性和可靠性方面具有重要作用[8]。根據最新復核成果，中國水力資源技術可開發裝機容量為687 GW，剩余可開發容量占比約46.12%[9]。水電開發極大受限于地理位置、建設條件、經濟性等多種制約因素，因此，為確保流域風光水系統在滿足基本技術經濟約束下實現對所開發水電的充分利用，亟須在規劃層面做好與相應水電容量匹配的風光容量設計。
為此，國內外學者開展了大量研究，文獻[10]針對光伏、小水電和抽水蓄能電站的混合能源系統，建立了以系統投資成本最小和售電收益最大為目標的雙層系統容量規劃模型。算例結果表明，抽水蓄能接入后混合能源系統的經濟效益提升了1.6倍。文獻[11]定義了互補性指標衡量混合系統的風光水出力互補性，以該指標最大化為目標規劃中國雅礱江流域錦屏一號水電站支撐的風電場、光伏電站的最佳選址和容量規模。文獻[12]分別從投資者和系統的角度，優化抽水蓄能的容量配置，以期最大化抽水蓄能的投資回報或最大限度提高新能源滲透率。文獻[13]引入棄風率和棄光率，基于帕累托最優理論，采用多目標粒子群優化算法對可靠性和投資成本2個目標進行權衡分析。文獻[14]探索了梯級水庫的調節性能，結果表明通過多站之間水力與電力相互協調，風光波動性得到有效平抑，但卻對水電站的日發電量和水庫水位穩定性造成不利影響。上述研究大多從經濟效益、可靠性以及新能源消納3個角度對混合能源系統規劃問題進行研究，并未考慮實際地區由于資源分布差異帶來的源荷不匹配現象，進而需要將新能源打捆遠距離輸送，亟須深入挖掘水電對新能源對外輸送的助力效果。
文獻[10-14]采用歷史全年風光出力作為新能源預測值輸入規劃模型中，加大了模型的計算復雜度。而在電網實際規劃中，新能源出力的不確定性對系統容量配置決策產生極大影響[15]，如何有效刻畫不確定性成為混合能源系統容量優化配置的熱點問題。目前，優化模型中處理不確定性的常用方法主要有隨機優化[16-18]和魯棒優化[19-25]。隨機優化采用場景集來刻畫新能源出力不確定性，其思路在于基于歷史數據得到的典型場景可模擬實際運行的各種場景[26-27]。
綜上所述，鑒于國內風光資源與電力負荷中心的逆向分布特點，大規模新能源電力需要跨區域大規模輸送，且存在大量水資源待開發利用，有必要研究考慮新能源對外輸送約束且與水電相匹配的風光水資源配置策略。本文以抽水蓄能為例，首先基于四川某地區一年的實際風光出力，結合負荷數據，進行聚類分析，得到該地區一年的典型場景，進而提出一種考慮水電助力新能源對外輸送能力的風-光-抽水蓄能配比規劃策略，并分析了不同光伏占比、允許波動率、輸送通道容量對優化結果的影響。
1 抽水蓄能建模
抽水蓄能電站類型多樣，目前主流抽水蓄能電站采用基于可逆式水泵的水輪機，其在電網負荷需求處于峰值時放水發電，滿足系統電力的需求；在電網負荷需求處于低谷時，吸收系統過量電能抽水并存放于上游水庫。
本文主要研究抽水蓄能電站的運行模型和成本模型。
1.1 抽水蓄能電站的運行模型
2 考慮風光水打捆波動的對外輸送規劃模型
為實現“碳達峰”和“碳中和”，在未來幾十年中，風電和光伏發電在電力系統中的裝機容量將不斷增加。風光資源豐富的地區的風光實際出力往往大于負荷需求，因此，需要打捆外送至負荷需求較高的地區。
然而，考慮到風電和光伏的出力具有較強的波動性、間歇性和不確定性，直接將風光打捆外輸出，其聯合出力特性往往與外部電網的負荷特性不符合，影響外部電網的優化運行。利用抽水蓄能的調節能力平抑風光出力的波動性，將風光水打捆，然后通過特高壓等輸電線路輸送至外部電網。

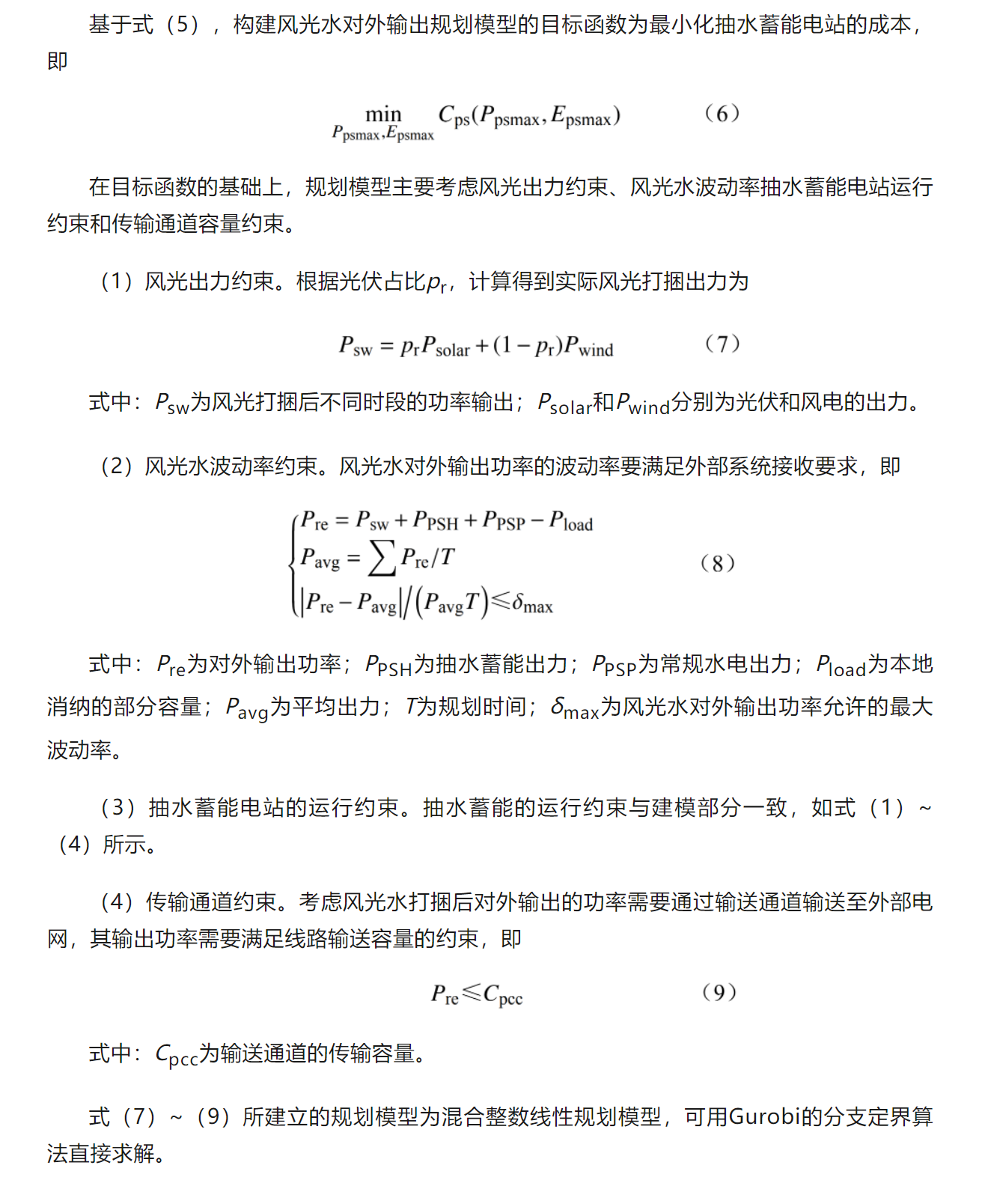

本文提出風光水打捆的對外輸出模型，其目標是利用抽水蓄能電站的調節能力平抑風光的波動性，實現風光水打捆對外輸出穩定的功率。該模型的建立主要分為以下4個步驟：（1）根據地區的裝機情況確定光伏占比pr，按照光伏占比將風光出力打捆；（2）建立以最小化抽水蓄能電站的規劃成本為目標的優化模型；（3）考慮風光水對外輸出的波動率作為約束調節；（4）優化求解得到最優的抽水蓄能的庫容和裝機容量，最后輸出抽水蓄能和風光的配比。
3 算例分析
采用中國電科院規劃仿真平臺中四川省的光伏、風機出力和負荷數據驗證提出的算法。（1）基于Kmeans++的典型日聚類方法；（2）考慮對外輸送功率穩定的抽水蓄能比例規劃方案。在聚類分析和對外輸出的規劃模型基礎上，聚焦于單位風電所需抽水蓄能的裝機容量，即抽水蓄能和風光之間的規劃配比，功率取1 MW為標幺值（p.u.），單位裝機容量和庫容的成本取1萬元為統一金融單位（m.u.）。
本文所構建的模型均采用Python 3.6實現，其中，聚類分析模型基于Sklearn算法包實現，對外輸出的規劃模型基于Cvxpy算法包建模、基于商業求解器Gurobi求解，編程環境為Jupyter Notebook。
在風-水-荷聚類分析得到的典型場景的基礎上，研究不同風光比例、不同風光允許波動率和輸送通道通道容量對抽水蓄能裝機容量的影響。
風電和光伏的日內波動明顯不同，但風電在夜間出力會高于白天出力，風光存在一定互補性。在不同光占比下，單位風光所需的抽水蓄能裝機比例的變化情況如圖1所示。可以看出，在不同風光允許波動率下，抽水蓄能的裝機容量隨光伏占比的增加先下降后上升，說明風光打捆的波動性先下降后上升，故風光的互補性隨著光伏占比的增加呈現先下降后上升的趨勢。此外，風光對外輸出的允許波動率越大，抽蓄裝機容量也會相應減少。
圖1 不同光伏占比下抽水蓄能的裝機比例
Fig.1 Pumped storage ratios under different PV portion

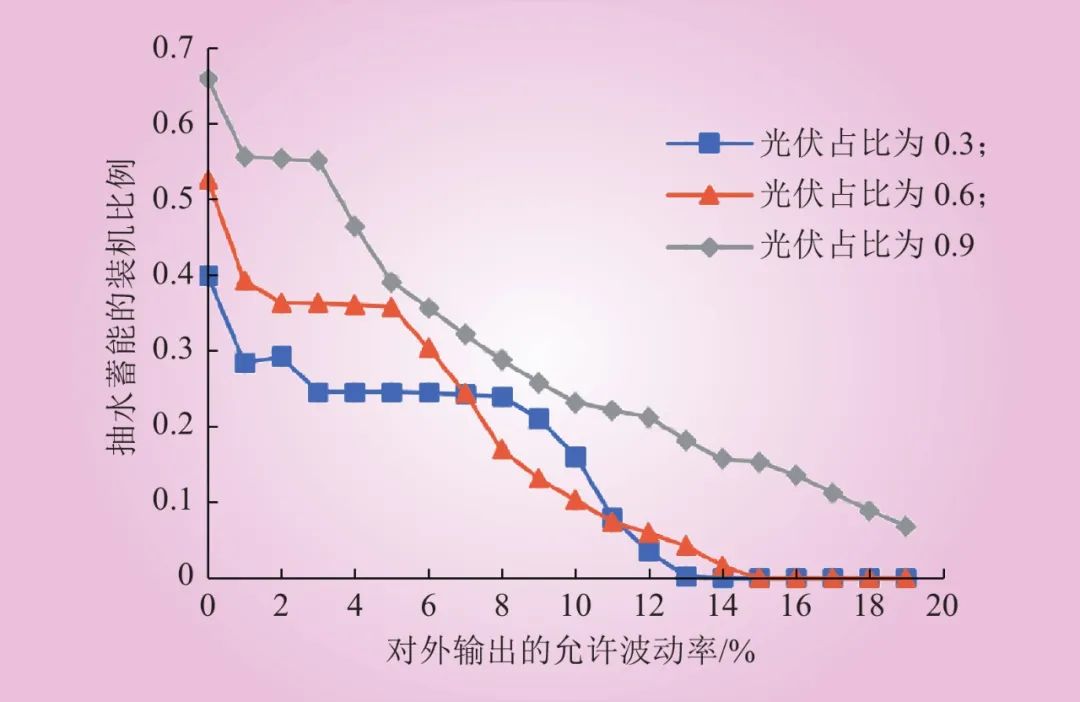

不同對外輸出的允許波動率對抽水蓄能裝機比例的影響如圖2所示?？梢钥闯觯诓煌夥急认?，隨著對外輸出允許波動率的增加，抽蓄的裝機容量均呈現明顯下降趨勢。允許波動率越高，需要平抑的風光容量相應減少，因此對抽蓄的容量要求也相應減少。
圖2 不同風光波動率下抽水蓄能的裝機比例
Fig.2 Pumped storage ratios under different output fluctuations
4 結語
本文研究了抽水蓄能助力以風電、光伏為代表的新能源打捆輸出的最佳配置策略，利用抽水蓄能的調節能力實現了風光水打捆對外穩定輸出。基于提取的典型日，構建了風光水對外輸出的規劃模型，聚焦單位風光所需的抽蓄裝機容量，分析了不同光伏占比、不同允許波動率和傳輸通道容量對抽水蓄能裝機容量的要求，通過實驗規劃了不同場景下抽蓄的裝機容量。
