作者：陳海生1, 李泓2, 徐玉杰1等
單位：1. 中國科學院工程熱物理研究所；2. 中國科學院物理研究所，北京 100190等
引用本文： 陳海生, 李泓, 徐玉杰, 等. 2022年中國儲能技術研究進展[J]. 儲能科學與技術, 2023, 12(5): 1516-1552.
DOI：10.19799/j.cnki.2095-4239.2023.0330
摘 要 本文對2022年度中國儲能技術的研究進展進行了綜述。通過對基礎研究、關鍵技術和集成示范三方面的回顧和分析，總結了2022年中國儲能領域的主要技術進展，包括抽水蓄能、壓縮空氣儲能、飛輪儲能、鋰離子電池、鉛蓄電池、液流電池、鈉離子電池、超級電容器、新型儲能技術、集成技術和消防安全技術等。結果表明，2022年中國儲能技術在基礎研究、關鍵技術和集成示范方面均有重要進展，中國已成為世界儲能技術基礎研究、技術研發和集成應用最活躍的國家。
關鍵詞 儲能；技術；進展
儲能是能源革命的關鍵技術，是實現碳達峰碳中和目標的重要支撐，也是催生國內能源新業態、搶占國際戰略新高地的重要領域。當前，我國儲能行業整體處于由商業化初期向規模化發展的過渡階段，在技術研發、示范項目、商業模式、政策體系等方面均快速發展。2021年，筆者曾對當年中國的主要儲能技術的研究進展進行了綜述，得到了學術界和工業界的高度關注。2022年，隨著國家雙碳戰略和能源革命的深入實施，我國儲能技術和產業發展勢頭強勁，一是儲能技術研究持續活躍；二是儲能市場規?？焖僭鲩L；三是儲能產業鏈日趨成熟；四是儲能政策支持力度加大；五是資本市場熱度逐步提高。總體上，中國儲能行業經歷了快速發展的一年，各種儲能技術取得了很多新的重要進展。學術界和工業界非常希望筆者能繼續撰寫一篇綜述性文章，對2022年中國儲能技術的最新研究進展進行回顧和分析。
本文是受《儲能科學與技術》期刊邀請，依托中國能源研究會儲能專委會和中國化工學會儲能工程專委會的專家，在2021年綜述文章的基礎上，對2022年我國主要儲能技術的研究進展進行綜述，包括抽水蓄能、壓縮空氣儲能、飛輪儲能、鉛蓄電池、鋰離子電池、液流電池、鈉離子電池、超級電容、新型儲能技術、集成技術和消防安全技術等。希望通過對我國主要儲能技術基礎研究、關鍵技術和集成示范的綜述和分析，總結2022年中國儲能技術領域的主要進展，為儲能領域的政策制定者、科研工作者和工程技術人員提供參考。
本文共分14節，其中前言由陳海生撰寫，第1節抽水蓄能由陳滿、徐德厚、周學志、彭煜民、馬一鳴撰寫，第2節壓縮空氣儲能由徐玉杰、郭歡、王星、周鑫撰寫，第3節儲熱儲冷由王亮、馮自平、林曦鵬、宋文吉、陳海生撰寫，第4節飛輪儲能由戴興建、胡東旭、岳芬撰寫，第5節鉛蓄電池由唐西勝、林海波、李杰才撰寫，第6節鋰離子電池由李泓、尉海軍、陳人杰、劉世奇、潘新慧、李麗、劉亞濤、龐全全撰寫，第7節液流電池由李先鋒、張長昆、俞振華撰寫，第8節鈉離子電池由胡勇勝、容曉暉撰寫，第9節超級電容器由馬衍偉、劉語、張熊撰寫，第10節新型儲能技術由肖立業、周學志(重力儲能)、王亮、張涵(熱泵儲電)、徐玉杰、朱軼林(壓縮二氧化碳)、蔣凱(液態金屬)、陳軍、李福軍(有機電池)、唐永炳、歐學武(雙離子電池)撰寫，第11節系統集成技術由蘇偉、宋振、劉為撰寫，第12節系統消防安全技術由王青松、卓萍、金凱強、姜麗華、李煌、李臻撰寫，第13節綜合分析由陳海生、張宇鑫撰寫，第14節結論與展望由陳海生撰寫，全文由陳海生統稿。由于作者水平有限，加之時間倉促，文中不足和不妥之處，敬請讀者批評指正。
1 抽水蓄能
抽水蓄能具有儲能容量大、系統效率高、運行壽命長、響應快速、工況靈活、技術成熟等優點，是目前大規模儲能的主流技術。2022年，我國出臺了加快部署“十四五”時期抽水蓄能開發建設的文件，為抽水蓄能產業的加速發展提供了政策支持。目前，機組性能退化和故障診斷、運行控制和調度優化、新型抽水蓄能等是基礎研究的重點方向；技術研發和示范的重點包括變速機組關鍵技術、高水頭大容量機組監測與控制技術，以及抽水蓄能與可再生能源聯合控制技術等。
1.1 基礎研究
在機組性能退化預測方面，Chen等為實現抽水蓄能復雜性能退化指數序列下的精確退化趨勢預測，提出了一種集最大信息系數、輕梯度助推機、變分模式分解和門控循環單元為一體的組合預測模型，獲得了精度最高的健康模型和最佳預測性能。
在機組故障診斷方面，Ren等針對噪聲的干擾問題，提出一種降噪方法，可較好地處理壓力脈動信號，有利于抽水蓄能機組的故障準確診斷。唐擁軍等提出了等效連續L聲級的聲級譜構建方法，可檢測出機組的異常狀態和異常原因。文獻[11-12]用不同濾波算法和數據分析相結合，實現電站甩荷工況的實時有效檢測。
在啟動和運行控制方面，馮陳等為解決低水頭工況下抽水蓄能機組背靠背啟動因調速與勵磁參數配合不當而失敗的問題，提出一種基于精細化建模的背靠背啟動多目標優化策略，能有效地抑制拖動機深入反S特性區運行。吳偉亮等在變頻啟動控制策略等方面提出了具有工程價值的實用方法。
在運行調度及系統優化方面，陳偉偉等提出一種考慮需求響應及抽水蓄能的魯棒機組組合優化方法，以系統運行成本最小為目標構建了魯棒機組組合模型。Ji等提出抽水蓄能電站選址評價指標體系和評價模型，基于周期消除的組合評價模型解決了評價結論不一致的問題，大大提高了組合評價模型的有效性。文獻[17-19]提出了光伏/抽水蓄能/電池系統結構，并基于改進濾波系統控制技術和虛擬下垂控制策略等，提高了整個系統的動態響應。文獻[20-21]建立了蓄能機組與鋰電池耦合儲能模型，提出基于模糊控制理論的儲能系統參與的二次調頻策略，有效提高系統效率和動態響應速度。文獻[22-25]針對新能源-抽水蓄能混合系統開展了容量、調度優化和經濟運行策略研究。
在變速抽水蓄能技術方面，賈鑫等對變速抽水蓄能協調控制單元的輸入輸出、功能性能、控制方法及控制模式進行了研究，給出了變速機組適應電網不同頻差以及調整負荷的靈活調節策略。Deng等建立了雙饋感應電機的變速抽水蓄能(VSPSP)數值模型，驗證了其調節的快速性和可靠性。楊建東等提出可變速抽水蓄能機組突破反S特性的快速啟動測量與監控系統，為解決低水頭條件由空載頻率波動導致的并網難問題奠定基礎。王博等提出采用斜槽和開輔助槽等優化方法來削弱徑向電磁力和振動。文獻[30-32]建立了可變速抽水蓄能機組電磁功率和轉矩數學模型，分析其多工況運行機理。文獻[33-34]則提出一種轉子動能與導葉開度協調控制的控制策略。
在新型抽水蓄能技術方面，滕軍等從資源評估與限制原則、水工建筑物設計、機電設計等方面系統闡述海水抽水蓄能電站設計面臨的主要問題、解決路徑及研究成果等。盧開放等綜合考慮巖石力學、礦山規劃、環境、經濟等多方面影響因素，對云南省利用廢棄礦井建設抽水蓄能電站的開發潛力進行了定量評估，指出利用廢棄礦井改造建設抽水蓄能電站具有一定的可行性，能夠產生較好的動靜態效益。
1.2 關鍵技術
2022年，國內首臺自主研發的5 MW級全功率變速恒頻抽水蓄能機組在四川春廠壩抽水蓄能電站成功并網發電，標志著我國在快速響應全功率變速恒頻可逆式抽水蓄能成套設備設計、制造和協同控制等關鍵技術方面取得了重大進展，為后續攻克抽水蓄能大型變速機組技術瓶頸奠定了基礎。
2022年，文登抽水蓄能電站進入試運行，在國內首次采用了22個導葉配9葉片轉輪的水泵水輪機，實現了高水力性能與低相位共振概率、高穩定性的技術突破。金寨電站在世界上首次采用13葉片的轉輪機組。荒溝電站首次采用了國內最先進的抗凍技術，解決了嚴寒環境水下混凝土耐久性、抗凍性等質量難題。
大容量蓄能機組制造安裝技術繼續取得突破，首套蓄能機組國產化開關成套設備成功應用于梅州抽水蓄能電站4號機組，機組導水機構數字化虛擬預裝技術在永泰抽水蓄能電站首次應用。抽水蓄能多廠站集中監控技術取得重要進展，南方電網儲能股份有限公司建成國內首個千萬千瓦級抽水蓄能多廠站集中控制系統。
1.3 集成示范
2022年，我國抽水蓄能電站的建設加速推進，沂蒙、敦化、梅州、陽江、荒溝、長龍山、周寧、金寨等抽水蓄能電站相繼全面投產發電。其中，敦化電站下水庫蓄水后監測日滲漏量在國內同類工程處于領先水平。梅州、陽江百萬千瓦級抽水蓄能電站，使粵港澳大灣區電網成為世界上抽水蓄能裝機容量最大、電網調節能力最強、清潔能源消納比重最高的世界級灣區電網，梅州電站4號機組開關成套設備實現國產化。
四川春廠壩抽水蓄能電站攻克了我國梯級水光蓄互補電站容量優化配置及接入技術難題，成功投運我國首臺全功率變速恒頻抽蓄機組。國內首個單機40萬千瓦變速抽水蓄能工程項目南方電網惠州中洞抽水蓄能電站全面開工，擬安裝3臺40萬千瓦機組，其中1臺機組為變速機組，力爭2025年底前投產發電，將進一步提升我國抽水蓄能設備裝備制造水平。
2 壓縮空氣儲能
壓縮空氣儲能(CAES)技術具有儲能容量大、儲能周期長、系統效率高、運行壽命長、比投資小等優點，被認為是最具有廣闊發展前景的大規模儲能技術之一。2022年，是中國壓縮空氣儲能技術發展史上非常重要的一年，我國學者在系統總體特性研究、關鍵部件內部流動與傳蓄熱研究、壓縮機和膨脹機關鍵技術，以及100 MW級集成示范等方面均取得重要進展，特別是100 MW級壓縮空氣系統的并網發電，對我國壓縮空氣儲能技術的發展具有里程碑意義。
2.1 基礎研究
在系統總體特性與參數優化方面，Lv等提出了一種等壓絕熱壓縮空氣儲能系統，利用水壓保持儲氣室壓力恒定。Cao等提出了一種絕熱壓縮空氣儲能系統，在末級壓縮機旁邊設置噴射器，可避免壓縮機在低背壓下產生阻塞的問題。Ran等提出了一種蒸汽噴射的絕熱壓縮空氣儲能系統，通過增加飽和器回收壓縮熱，用于預熱和加濕膨脹機的入口工質，從而提高膨脹機輸出功率和系統效率。Huang等提出了一種變速壓縮空氣儲能系統，使儲電過程的工況范圍拓寬了49%，且儲/釋電過程的功率動態響應時間遠小于定速系統。Guo等建立了蓄熱式壓縮空氣儲能系統的性能解析式，可有效分析系統參數間的匹配關系。Huang等建立了多設計點下蓄熱式壓縮空氣儲能系統的變工況模型，獲得了系統設計點選擇與非設計點運行特性間的耦合關系。Guo等建立了基于對應點分析方法的壓縮空氣儲能系統優化策略。耿曉倩等建立了壓縮空氣儲能系統的全生命周期模型，獲得了系統的全生命周期能效及碳排放量。
在壓縮機內流特性及變工況調控方面，Lin等實驗研究了變轉速葉輪背腔對壓縮機內部流場和氣動性能影響，葉輪背腔對離心壓縮機的壓比、效率、軸功率等影響顯著。Meng等研究了帶輪蓋空腔的高壓離心壓縮機內部流動特性，發現了輪蓋空腔對高壓壓縮機內部流動性能有負面影響。Meng等實驗研究了高壓離心壓縮機內部速度和溫度梯度間的協同關系，高熵產區域?qū)?yīng)于較高協同角。Sun等對離心壓縮機的濕壓縮性能進行了理論和實驗研究，建立了濕壓縮性能修正模型，分析得到濕壓縮可提高壓縮效率。Meng等首次實驗分析了高壓離心壓縮機在非設計工況下的性能，獲得了帶有進口導葉的高壓離心壓縮機的綜合性能圖。Li等研究了超臨界壓縮空氣儲能系統的液體膨脹機性能，發現非均勻流動顯著影響噴嘴總壓損失，而轉子總壓損失與低能量區域的發展有關。
在膨脹機內流特性和變工況調控方面，Shao等實驗研究了閉式向心渦輪集氣室的流動不均勻性和輪蓋空腔的泄漏特性，發現了集氣室底部附近存在多個局部高壓區域，轉速或膨脹比升高時，迷宮式密封的節流增強，盤腔泄漏減少率超過20%。Huang等理論和實驗研究了末段軸流膨脹機在低負荷條件下內流特性，獲得了低負荷條件下第一級動葉和第二級動葉入口的不均勻系數先上升后減小，總壓力的主要非均勻分布由圓周向徑向變化。Hu等[56]提出了等溫壓縮機/膨脹機結構，揭示了管徑和流量變化對壓縮機/膨脹機的壓力、溫度、功率密度和效率的影響。李瑞雄等研究了液體活塞近等溫壓縮空氣儲能過程的熱力學性能，獲得了噴淋條件下近等溫壓縮過程主要出現在壓縮過程中期。Xiong等研究了不同剛度對非設計工況下膨脹機運行特性的影響，通過優化第一級膨脹機的定子剛度，在非設計工況下膨脹機的整體性能得到改善。
在蓄熱(冷)換熱器傳蓄熱特性方面，Qu等實驗研究了填充床蓄冷/熱過程中的混合對流傳熱性能，獲得了適應不同孔隙率條件的傳熱計算關聯式。廖丹等設計了一種立方體單元結構的填充料，對所設計立方體單元的換熱與流動特性進行了研究，發現立方體單元在換熱速度和流動壓降兩方面具有更好的綜合性優勢。張志浩等探究了混合加熱反應器內的儲熱特性與限制因素，發現采用直接與間接混合加熱的方式，使得反應呈現向心推進與逐層推進相結合的形式，增進了儲能反應的速率。葛剛強等提出了一種基于非穩態傳熱正規狀況的一維液-固兩相無量綱模型，揭示了不同參數對蓄熱器效率的影響規律。吳玉庭等理論研究了列管式固體氯化鈉蓄冷換熱器儲/釋冷過程流動與傳熱特性，指出空氣在管內進行跨臨界流動換熱時，在準臨界溫度點傳熱最強。
在儲氣室熱力學和氣密性研究方面，Han等研究了洞穴內部熱力學性能，井筒質量流量是關鍵參數，流入溫度和井筒長度是次要因素，井筒內徑、粗糙度和導熱系數對性能略有影響。Li等研究了硬巖洞穴內部的熱力學性能，洞穴內部平均空氣溫度隨著儲能空氣流量的增加和儲能時間的減少而升高。Li等建立了整個地下系統的井筒-儲層耦合三維模型，分析了井筒-儲層系統在不同階段的水力學和熱力學特性。Qin等建立了儲氣洞穴的氣密性模型，利用兩個試驗洞室的現場數據驗證了模型的有效性。在4.5～10 MPa的工作壓力范圍內，以高分子丁基橡膠為密封材料的云岡礦溶洞日漏氣量為0.62%，滿足密封要求。
在壓縮空氣儲能系統與其他系統耦合研究方面，Ran等研究了一種新型太陽能熱增強的壓縮空氣儲能系統，使系統輸出更大的功率。Xue等提出了一種垃圾焚燒發電廠、沼氣發電廠與壓縮空氣儲能的集成系統。儲能過程中，垃圾焚燒發電廠的給水回收壓縮空氣儲能系統中壓縮熱；釋能過程中，壓縮空氣被垃圾焚燒鍋爐加熱，然后通過沼氣燃燒室來代替壓縮空氣儲能的燃燒室。通過系統集成，提高了系統的整體性能。Xue等提出一種結合了電解水系統、燃料電池、燃氣-蒸汽聯合循環和壓縮空氣儲能的耦合系統。在儲能過程中，采用電解水和壓縮空氣儲能系統來儲存電力；在放電過程中，燃料電池、燃氣-蒸汽聯合循環和壓縮空氣儲能系統共同發電，實現全過程零碳排放。Zheng等提出了四種具有不同拓撲結構的絕熱壓縮空氣儲能與海水淡化的耦合系統。
2.2 關鍵技術
壓縮空氣儲能系統的關鍵技術主要包括壓縮機技術、蓄熱(冷)換熱器技術、膨脹機技術、系統設計、集成與控制技術等。
2022年，中國科學院工程熱物理所自主攻克了100 MW級先進壓縮空氣儲能系統的寬工況組合式壓縮機技術、高負荷軸流式膨脹機技術、高效蓄熱換熱器技術、系統集成與控制技術，以及系統與關鍵部件的調試技術，研制出100 MW系統壓縮機、膨脹機和蓄熱換熱器樣機。根據公布的具有CNAS資質的第三方測試結果：壓縮機效率達到87.5%；膨脹機效率達到91.8%，蓄熱換熱器保溫8 h蓄熱效率為98.95%，保溫16 h蓄熱效率為98.73%，為目前CAES蓄熱裝置效率最高紀錄，達到國際領先水平。
此外，中國科學院工程熱物理所已經開展300 MW級先進壓縮空氣儲能系統的研發工作，完成了系統和壓縮機、膨脹機、蓄熱換熱器三大關鍵部件的詳細設計，預計2023年將完成關鍵部件研制和示范系統集成建設。
2.3 集成示范
繼2021年中國壓縮空氣儲能技術示范取得重要進展后，2022年壓縮空氣儲能又取得了多項突破性進展。山東肥城10 MW鹽穴先進壓縮空氣儲能商業示范項目在2021年9月并網發電基礎上，于2022年7月獲準參與山東省電力現貨市場交易，系統額定效率達到60.7%。江蘇金壇60 MW鹽穴壓縮空氣儲能電站于2022年5月并網運行，該項目由中國鹽業集團、華能集團和清華大學共同研發，采用導熱油作為傳熱和儲熱介質。河北張家口國際首套100 MW先進壓縮空氣儲能國家級示范電站完成集成建設，并于2022年9月實現并網發電，系統效率達到70.2%，該項目獲得了河北省發改委的電價政策支持，系統核心裝備自主化率100%，每年可發電1.32億千瓦時以上，能夠在用電高峰為約5萬戶用戶提供電力保障，每年可節約標準煤4.2萬噸，減少二氧化碳排放10.9萬噸，是目前世界上單機規模最大、效率最高的新型CAES電站。
此外，2022年，中國科學院工程熱物理研究所和中儲國能(北京)技術有限公司已啟動山東肥城二期300 MW、寧夏中寧100 MW、江蘇淮安465 MW等工程項目合計約1265 MW；大唐集團、三峽集團、中國電建、中國能建等企業也紛紛啟動壓縮空氣儲能示范工程項目。
3 儲熱儲冷
儲熱(包括儲冷)技術具有規模大、成本低、壽命長等優點，在電力、建筑、工業等領域得到廣泛應用。根據存儲熱能的方式不同，儲熱技術可分為顯熱、潛熱和熱化學儲熱三類，目前的主要研究方向包括儲熱材料、儲熱單元、儲熱系統與控制技術等。2022年，我國學者在儲熱材料制備與性能調控機理、儲熱單元換熱強化與系統集成示范等方面取得重要進展。
3.1 基礎研究
在儲熱材料物性調控及其機理方面，形成了從納米尺度、分子尺度到宏觀尺度的研究方法，采用分子動力學揭示了熔鹽中納米顆粒中的原子運動和相互作用是強化傳熱的主要貢獻；通過摻雜納米石墨烯可以使熔鹽相變材料熱導率大幅提高，納米石墨烯和熔鹽分子之間具有更優聲子振動匹配。對于相變儲熱材料，揭示了孔隙尺度對納米多孔定形相變材料的原子振動和晶體結構的影響，進而獲得其對熱物性的影響機理。基于密度泛函理論計算研究并揭示了表面功能修飾和微觀結構與復合相變材料性能之間的微觀關聯機制。針對定形相變材料，揭示了孔隙填充、氫鍵、生物炭與相變材料之間的疏水相互作用對封裝及物性影響機制。研制了基于各種金屬納米粒子的復合納米相變?nèi)橐合盗校沂玖思{米顆粒對于復合乳液的導熱、黏度和流變特性的影響及其機理。探索了熱解殘渣用于抑制水合鹽復合相變儲熱材料的相分離、穩定性和熱物性提升性能。
在儲熱單元傳儲熱特性和機理方面，研究獲得了填充床儲熱單元內混合對流特性和影響機理；揭示了垂直光滑管和翅片管儲熱單元內的熱傳導、自然對流和二次流分別對儲/釋熱性能的影響機理。開展了微重力條件下的冰凌形成機制與行為，提出了增量角來描述相界面推移行為。開展了相變漿狀流體流動、相變和輸送特性研究，獲得了相變材料的微封裝、漿狀流體的高效制備過程、流動與傳熱傳質性能優化規律及其影響機理。
3.2 關鍵技術
在新型儲熱材料方面，開展了多種陶瓷儲熱材料、水合鹽、高溫合金以及固-固相變儲熱材料的制備及其優化技術，制備出基于礦渣、煤灰、多孔材料和石墨等為骨架材料的多種復合相變和定形相變儲熱材料，開展了相變儲能凝膠的制備技術研究。針對熱化學儲熱技術，開展了CaCO3、Ca(OH)2、Mg(OH)2、MnCl2-NH3、錳鐵鋰三元復合金屬氧化物等多個熱化學體系的儲熱特性研究，解釋出其熱化學反應機理。
在儲熱單元方面，開展了多種通道結構的固體蓄熱裝置儲釋熱性能與優化研究；設計研發了太陽能水箱以及相變水箱，獲得了其蓄釋熱特性和內部熱分層特征；通過多種樹狀翅片、環形翅片、膠囊化、熱管以及采用泡沫銅和泡沫鋁等方式對相變過程儲放熱進行強化，探究了其熔化過程自然對流的影響；研究獲得了填充床熔融鹽蓄熱單元的動態溫度與應力特性；考察了新型噴淋式填充床儲熱特性及其影響因素；研究了靜態相變儲冷系統模塊化儲冷器件的優化設計、拓展結構以及充冷儲能設施。
在儲熱系統及其應用方面，研究獲得了水蓄熱、固體蓄熱等蓄熱技術與熱泵系統、太陽能斯特林系統、區域能源系統、日光溫室、建筑節能、絕熱壓縮空氣儲能系統等相耦合的性能及運行特性分析；開展了儲熱系統耦合燃煤發電系統調峰性能分析，動態冰漿蓄冷空調系統應用技術研究和制冷系統與相變換熱儲冷系統的集成設計，提升了換熱效率和動態響應特性，研發了新一代蓄冷儲能裝置和自動控制系統。
3.3 集成示范
在儲熱集成示范方面，采用固體儲熱、相變儲熱、水儲熱的蓄熱供暖項目應用于北京冬奧會多個場館和會議中心，為北京“綠色冬奧”保駕護航。甘肅敦煌高比例新能源供熱示范項目正式投用，該項目先后建成8臺40 MW高壓電極蓄熱鍋爐和2座蓄熱罐，是國內已建規模最大的電極鍋爐儲熱供暖項目。江蘇靖江電廠熔鹽儲能調峰供熱項目使用了1260噸無機鹽實現儲熱達75 MWh，是全國首個采用熔鹽儲熱技術的大規?；痣娬{(diào)峰調頻供熱項目。華能營口熱電廠120 MW電鍋爐靈活性輔助調峰項目正式投入商業運行，可實現兩臺火電機組調峰“零負荷”運行。青海貴南縣清潔供暖源網荷儲一體化試點項目投運，采用的3臺8.5 MW固體蓄熱式電鍋爐，是目前國內高海拔地區單體容量最大的固體蓄熱式電鍋爐。
在儲冷集成示范方面，采用高能效的冰漿制備技術、無源相變儲冷冷藏集裝箱技術、冷能聚合需求側響應技術等的儲冷項目，廣泛服務于工藝冷卻、冷鏈物流和區域供冷等多個應用場景。江蘇昆山鮮活果汁有限公司采用700 kW/5600 kWh的新一代直接蒸發冰漿技術，高質量滿足了工藝生產對0 ℃恒溫冷源的需求；中車石家莊冷鏈公司的公鐵聯運蓄冷集裝箱，在中歐班列等長距離貨物運輸領域拓展應用；廣州珠江新城集中供冷站82000RTh的冰蓄冷系統成功接入廣州市負荷側響應的調度平臺，成為國內首個參與夏季城市電力負荷調度響應的超大型儲冷項目；深圳前海規劃建設中的10個區域集中供冷站相繼投入使用等。
4 飛輪儲能
飛輪儲能是高頻次、高效率、長壽命、低循環成本的分秒級物理儲能技術，適用于數百千瓦至數十兆瓦、持續數秒至數分鐘、頻次10萬次以上的電儲能應用場景，是實現電壓穩定、頻率調節的重要技術。2022年，我國學者在飛輪、電機、軸承、變流器部件研究以及儲能系統集成示范應用方面均有重要進展。
4.1 基礎研究
基礎研究方面，我國學者在飛輪轉子動力學、磁軸承控制方法、電機損耗電磁物理、混合儲能管理等方面取得了重要進展。周傳迪基于Floquet穩定性理論，利用NIP算法和Newmark-β數值積分方法相結合的穩定性分析方法，求解分析了裂紋飛輪轉子系統在全轉速范圍內的動力穩定性。劉鈣使用麥克斯韋張量法建立六極外轉子徑向混合磁軸承的數學模型，采用改進粒子群算法對擴張狀態觀測器的3個參數進行調節，達到了較好的磁軸承控制效果。Chen等以有限元法與二維快速傅里葉變換獲得磁密諧波的頻率以及幅值變化趨勢，闡明了永磁體表面交變磁密諧波因轉子磁橋結構導引而有效降低。Bao等建立了高溫超導軸承及超導同極電機高溫超導線圈的電-磁-熱耦合模型，分析表明線圈截面磁密非均勻分布導致的溫升會引減少繞組帶的臨界電流密度并且增加交流損耗。劉海山等建立了火-儲聯合模型，分析火電-飛輪聯合系統調頻能力，結果表明所提方法能夠在飛輪儲能電量處在不同狀況時，利用不同放電時間來有效改善機組調頻性能，提高機組量化指標。
4.2 關鍵技術
關鍵技術方面，國內學者在飛輪復合材料-輪轂制造、磁軸承結構、永磁電機優化設計、變流器拓撲以及應用技術上取得了新的進展。Chen等用有限元方法分析了等張力纏繞、平面變張力纏繞和平面外變張力纏繞(徑向分層變張力)三種模式下復合材料飛輪H型輪轂的應變特性，采用在線、離線兩種應變檢測方法獲取H輪轂的形變特性，理論預測與測試結果偏差在8%以內，平面變張力纏繞制度比等張力纏繞制度的飛輪初始失效轉速提高了1.6倍。為降低軸承功耗，Wang等提出一種永磁與電磁混合軸向磁軸承的結構，為獲得軸向位移，采用了低成本霍爾傳感器，檢測隨氣隙變化而改變的氣隙磁密。呂東元優化設計的300 kW磁懸浮軸式永磁同步電機在15000～30000 r/min工作轉速范圍內，電機效率達到90%以上。三電平逆變器的并聯運行可擴大功率容量、交替運行可改善諧波特性，Li等計算分析了交替并聯逆變器基于五電平電壓下中點電位平衡及非平衡控制的電壓諧波特性。針對風力發電調節，張繼紅等建立了飛輪儲能+磷酸鋰電池混合儲能的數學模型，在單元級和系統級兩個層級上利用改進下垂控制策略實現母線電壓穩定控制。許慶祥等通過建立不同截止頻率和不同飛輪儲能系統功率容量下的雙層尋優模型，得到了滿足飛輪儲能系統約束條件、風電并網有功功率變化要求和經濟性指標的最優化飛輪儲能系統容量。羅耀東等提出一種減少機組磨損、抑制反向調頻、儲能電量持續性管理的火電機組-飛輪儲能協調控制策略，根據某發電廠日負荷變化360～1000 MW情形，在3.6 MW/0.03 MWh的最優容量配置下，積分電量貢獻指數大于0.7，頻率合格率由94%提高到99%，投資回收周期為4.3年。
4.3 集成示范
集成示范方面，我國學者在鐵路牽引變電質量治理、新能源發電調節、地鐵制動能回收利用等方面，實現了飛輪儲能的集成示范應用。中鐵北京局集團邯長線新固鎮變電所進行了基于2 MW飛輪儲能系統(6臺333 kW/3.61 kWh單機并聯)的牽引變電所能量回收、電能質量綜合治理測試，結果表明，系統電壓波動、電壓不平衡度、電壓總諧波畸變率等電能質量指標改善，回收了制動能量的20%，可以降低變電所容量需求。青海西寧韻家口風光儲示范基地開展了MW級先進飛輪儲能陣列并網控制示范項目測試，結果表明1 MW飛輪陣列實現了單日300次、累計2000余次充放電測試。在青島地鐵3號線萬年泉路站，2臺1 MW飛輪儲能裝置完成安裝調試并順利并網。總體上，中國中高速飛輪儲能單機儲能量正在從5～20 kWh向50～100 kWh發展、功率正在從200～400 kW向500～2000 kW發展。
5 鉛蓄電池
鉛蓄電池已有160余年的歷史，其技術成熟、產業鏈體系健全、成本較低，但存在能量密度較低、循環壽命短和充放電倍率小等不足。近10多年鉛蓄電池的研發重點在鉛炭電池，通過在負極添加高活性的炭材料，可以有效抑制部分荷電態下因負極硫酸鹽化引起的容量快速衰減，可有效提升循環壽命，并提高電池的快速充放電能力。
5.1 基礎研究
在基礎研究方面，鉛炭電池負極添加劑仍然是研究熱點。碳基添加劑必須具有特殊孔隙結構和較高的析氫過電位才能使其發揮最大的作用，即控制負極硫化且不失水。林海波等研究表明，負極活性物質加入碳添加劑會給電池設計帶來系統性問題，但可以通過工程和科學的策略來解決。陳理等通過在負極鉛膏中添加香蘭素，使得和膏時用水量增加，以及鉛膏的表觀密度發生變化，提升了電池在部分荷電態下的循環性能。鉛炭電池的基礎研究方向還有活性物質、添加劑工程、界面工程和全電池設計，其重點為副反應控制、鉛炭電極在充放電過程中的結構轉變以及鉛炭電池的最終失效模式上。
5.2 關鍵技術
在關鍵技術方面，當前鉛炭電池負極添加劑技術主要集中在設計和制備工藝研發方面，需要設計和制備具有高電化學活性、高鉛炭親和性、高比表面積和良好孔隙率、高析氫過電位和具有良好的質子和離子電導性的碳基材料。
鉛炭電池正極添加劑技術最近也受到重視，正極軟化脫落的失效機制日益凸顯。5G+儲能和數據中心等應用場景對正極板柵提出了更高的要求，未來正極板柵應該朝著高溫耐腐蝕方向發展，提高正極極板的循環壽命，完善鉛炭電池的組成。
電解液一直是提高鉛炭電池性能途徑之一，好的電解液添加劑能全面提升電池在容量、倍率、循環、充電接受能力等方面的性能。
鉛炭電池的充電問題一直是限制其發展的重要因素，充電速度越快，電池極化越大，析氫越嚴重。然而，快速充電是未來市場的發展趨勢，較高的充電接受能力仍然是鉛炭電池追求的重要指標。
5.3 集成示范
鉛炭電池因安全風險小、產業鏈完善、關鍵材料供應穩定等優勢，在6～8 h以上的較長周期儲能應用中有一定競爭力。2022年，中國有幾個規模較大的鉛炭儲能項目投運或在建，基本上都為用戶側削峰填谷模式。吉電股份在浙江省湖州市長興縣小浦園區超威郎山工廠園區內，建成10 MW/97 MWh用戶側鉛炭儲能項目一期工程；安徽華鉑再生資源科技有限公司削峰填谷儲能項目投運，一期建設規模為9 MW/72 MWh；國家電力投資集團浙江分公司啟動“和平共儲”綜合智慧能源項目，將建設額定容量為101 MW/1062 MWh鉛炭儲能電站，其中一期工程45 MW/478 MWh已招標。
6 鋰離子電池
鋰離子電池具有儲能密度高、充放電效率高、響應速度快等優點，是目前發展最快的新型儲能技術。2022年，我國在液態電解質鋰離子電池研究保持活躍并開始大規模應用的同時，固態半固態鋰離子電池成為新的熱點，并實現了1 MWh的應用示范?？傮w上我國的鋰離子電池儲能發展迅猛，硫基電池、錳基電池等新型技術也不斷涌現。
6.1 基礎研究
在正負極材料改性方面，Shi等圍繞高鎳材料NCM811氧釋放現象，闡述了過充過程中的失效機制，并提出了相應的改性策略；Wang等提出了一種自上而下的微米硅結構化策略，實現微米硅的各向同性渠化和界面可控固化，該策略在鋰離子電池硅負極實際應用方面取得了進展。
在功能電解質方面，Yao等報道了一類具有優異低溫性能的無碳酸乙烯酯鋰離子電解液，其軟包電池表現出較好的循環性能和耐寒性。Bao等通過Li6.5La3Zr1.5Ta0.5O12陶瓷骨架中乙氧基化三羥甲基丙烷三丙烯酸酯合物電解質的原位固化，研制出不燃、柔性、3D互連結構的超薄CS-CSSE復合電解質，可以實現376 Wh/kg和1186 Wh/L的高能量密度。
在退役電池回收再生方面，Lin等首次發現失效材料中的缺錳機制和陽離子無序現象。采用缺錳升級循環策略，擴大和增強的Li/Mn原位無序結構激活了Li在Mn八面體中心位置的活性，抑制了Jahn-Teler畸變和相變，實現了回收材料的高工作電壓，同時保持了高容量和長循環穩定性。該策略有望擴展到其他電極材料，以促進綠色二次電池可持續發展。
在新型鋰電池研究方面，由于能量密度高，且硫和錳儲量豐富，價格低廉，硫基鋰電池和錳基鋰電池受到業界的廣泛關注。在液態鋰硫電池方面，重點方向包括高效合金催化劑、低濃度鋰鹽電解液、電解質熱失控行為等。在固態鋰-硫電池方面，重點方向包括高性能聚合物電解質、穿梭效應機理及調控、高性能合金負極材料、電化學反應動力學、新型材料體系構建等。
在錳基鋰電池方面，錳基正極材料是當前基礎研究的熱點，主要包括三類：一是錳基富鋰層狀氧化物(Mn-LLOs)；二是橄欖石型磷酸錳鐵鋰(LMFP)；三是尖晶石型錳酸鋰(LMO)和高壓鎳錳酸鋰(LNMO)。Wu等報道了一種梯度“單晶”富鋰正極材料，通過梯度誘導的穩定結構使富鋰材料的長循環穩定性得到提升，并提高其安全性能。Song等將熵穩定策略應用在Mn-LLO材料領域，為局域結構穩定、適應性強的錳基富鋰材料的開發提出了建議等。
6.2 關鍵技術
高比能、高安全、低成本、長壽命是當前鋰電池技術研發的重點。材料升級和結構創新是鋰離子電池優化性能、降本增效的重要手段。
在材料升級方面，正極材料主要集中在結構改進以及涂層改性。常州鋰源新能源研發團隊研制成功的新型球狀磷酸鐵鋰產品“鐵鋰1號”，通過正極材料內部建立高速的鋰離子傳輸通道，實現了在-20 ℃條件下的放電容量保持率從常規磷酸鐵鋰產品的55%提升至85%，在-40 ℃條件下放電容量保持率從接近零提升至57%，并兼顧出色的快速充電能力。負極材料主要集中在碳材料以及碳基、硅基復合材料的制備和改性，大部分采用元素摻雜、包覆等方法對材料性能改善，提高材料的儲鋰能力。電解質技術主要集中在高濃度液態電解液和全固態電解質方面，蜂巢能源全固態電池實驗室研發出國內首批20 Ah級硫系全固態原型電芯，電芯能量密度可達350～400 Wh/kg。
在結構創新方面，寧德時代開發了基于預鋰化技術的長壽命鋰離子儲能電池，推出了第三代CTP(Cell to Pack)技術——“麒麟電池”，通過結構優化，麒麟電池電池包體積利用率提升至72%，搭配三元鋰電芯系統能量密度可達255 Wh/kg。億偉鋰能推出了LF560K電池，采用超大電池CTT(Cell to TWh)技術，可實現電芯單體容量達到560 Ah。蜂巢開發了L型儲能電池系統，采用高速疊片技術、負極預鋰技術、長循環專用電解液等技術，成組效率、能量密度均得到大幅提升。星恒電源推出了錳酸鋰和LMFP復合電池，循環壽命可超過3000次，并且低溫性能優良。天能股份推出了高能量密度的超能錳鐵鋰電池，并且通過了針刺安全實驗，-20 ℃下的低溫性能優良等。
6.3 集成示范
2022年，在雙碳目標的驅動下，國內完成了多個標志性鋰離子電池儲能電站示范項目，100 MW級鋰離子電池儲能系統已成常態。寧夏首批電網側液冷大型儲能項目——中核同心泉眼100 MW/200 MWh儲能電站成功并網，項目共建設30套3.45 MW/6.7 MWh磷酸鐵鋰離子電池儲能系統，有效實現電網削峰填谷，緩解高峰供電壓力。寧德時代全新推出適應戶外應用的全氣候20英尺(1英尺=0.3048 m)液冷儲能集裝箱EnerC，陽光電源推出了“三電融合”的全系列液冷儲能解決方案PowerTitan和PowerStack，衛藍新能源推出了2 MWh的高安全等級的混合固液鋰離子儲能電池系統，海博思創也推出了新一代HyperSafe系列固態電池儲能系統產品等。
7 液流電池
液流電池具有高安全、長壽命、大規模、功率和容量配置靈活等優勢，在大規模和長時間儲能領域具有很好的應用前景。2022年，我國液流電池儲能技術得到了快速發展，全釩液流電池取得了里程碑式進展，同時，我國學者積極探索液流電池新體系，推動液流電池的可持續發展。
7.1 基礎研究
液流電池的基礎研究主要包括液流電池用隔膜、電極等關鍵材料，以及高能量密度多電子轉移水系、有機系液流電池等液流電池新體系。2022年，華東理工大學發展了一種含有定向排列分子篩納米片的聚合物膜，該種材料在全釩液流電池中具有高的電導率和優異的篩分性能。中科院大連化物所首次報道了水系有機液流電池電堆，為有機液流電池走向?qū)嵱眠~出了第一步。同時，我國學者還開展了高能量密度多電子轉移水系液流電池的開發工作，包括鋅溴、鐵鉻、鋅碘、鋅錳、鋅鐵、鈦錳等多個新體系，開發低成本、高能量密度的長壽命液流電池新體系，對于液流電池可持續發展具有重要的意義。
7.2 關鍵技術
面對雙碳背景下新型電力系統對儲能的重大需求，我國在液流電池領域研發投入持續增加，關鍵技術取得重要進展。中科院大連化物所在新一代高功率密度全釩液流電池關鍵技術以及高能量密度鋅基液流電池等方面取得重要進展，正在研發60 kW全釩液流電池電堆，與已投入使用的30 kW電堆相比，其功率密度可提高一倍，電堆單位成本可降低40%左右。
我國學者還實現了低成本、高性能的非氟陽離子傳導膜的大面積制備，大幅降低堿性鋅鐵液流電池電堆的成本。突破了高能量密度鋅溴液流電池關鍵技術，成功集成出30 kW級的鋅溴液流電池電堆。此外其他體系包括鐵鉻液流電池等也取得重要成果，國家電投集團重點開展了MW級鐵鉻液流電池的關鍵技術研發，并啟動了相關MW級示范項目工作。
7.3 集成示范
2022年，隨著雙碳戰略的實施和新能源的快速發展，電力行業對大規模儲能的需求大幅增加，有力地促進了我國液流電池儲能集成示范和產業化項目。2022年，由大連融科建設的100 MW/400 MWh全釩液流電池儲能調峰電站正式并網發電，該項目是目前全球功率最大、容量最大的液流電池示范項目，具有里程碑意義。同時，由國家電投集團研發和建設的1 MW級鐵-鉻液流電池儲能系統進入系統調試階段。在產業化方面，北京普能與河鋼釩鈦等簽約300 MW釩電池儲能產業鏈項目。江蘇恒安鋅溴液流儲能電池項目一期試產，規劃產能1.5 GWh。開封時代年產300 MW全釩液流儲能電池項目進入全面投產階段。國家電投集團公司一期規劃建設的50 MW鐵-鉻液流電池示范生產線已完成建設，二期規劃將再建設300 MW產能。
8 鈉離子電池
鈉離子電池由于其資源豐富、低溫性能好、充放電速度快等優點，得到了儲能領域的高度關注。2022年鋰資源價格持續高位，鈉離子電池迎來歷史發展機遇，正負極工藝路線研究活躍，多家企業已開展產業化布局。
8.1 基礎研究
電極材料方面，Ding等報道了結構穩定的長壽命O3型高熵層狀氧化物，Gao等發現了氧變價正極材料中的拓撲保護機制；Fu等通過構型熵和離子擴散結構調控實現了穩定的P2型層狀正極材料，該材料表現出優異的快充能力和長循環穩定性；Shi等提出了一種高鈉P2型層狀正極材料，通過微量Nb摻雜構建了富Nb表面重構，倍率性能、循環穩定性以及低溫性能得到大幅提高；Stanislav等提出了一種簡單、高效合成方法制備了超過其他V基正極材料能量密度的NaVPO4F正極材料；Xie等報道了一種雜原子摻雜的“斜坡型”碳基負極，兼顧了高斜坡容量和高首周庫侖效率。
固態電解質方面，Chi等合成了一種兼具硫化物和氧化物固體電解質優點的新型硫氧化物玻璃固體電解質，組裝的Na-S全電池的能量密度超過800 Wh/kg；Wang等開發了一種高離子電導率、高遷移數、耐高壓的全氟聚醚嵌段固態電解質，Chen等開發了一種高離子電導率和高遷移數新型鹽包聚合物電解質；Su等報道了一種高電壓新型聚合物電解質和一種兼顧高機械強度與高離子電導率的高熵聚合物電解質。
8.2 關鍵技術
鈉離子電池關鍵技術研究主要包括材料設計與規模制造、電芯制造與成組技術，電芯技術可借鑒鋰離子電池的經驗，目前的關鍵仍在于材料。鈉離子補償、電池管理、壽命預測等技術還有待開發。
鈉離子電池的正極材料主要包括三條技術路線，即層狀氧化物、普魯士藍、聚陰離子正極材料。目前，層狀氧化物相關量產技術已基本攻克，其工藝流程和設備與鋰電三元材料相似，材料一致性好、性能穩定，是量產的首選方案；普魯士藍是初期熱門路線，但由于其結晶水去除困難，相關制備技術仍在攻克；聚陰離子正極目前主要包括釩基和鐵基路線，相關量產技術還在開發。
鈉離子電池的負極材料目前主要有碳基、合金類、金屬氧化物和硫化物類。碳基負極最為接近產業化，一般分為硬碳和軟碳，硬碳比容量較高，但是一般采用生物質前驅體，產碳率低，成本和規?；写媪觿?；軟碳類容量較低，前驅體一般采用煤、瀝青、石油焦等，產碳率較高，具備成本優勢。
鈉離子電池的電解液溶劑基本和鋰離子電池保持一致，鈉鹽主要分為無機鈉鹽(NaPF6為主，NaClO4)和有機鈉鹽(NaFSI和NaTFSI)。NaPF6的合成工藝與LiPF6類似，可用現成的產線量產，是最具產業化前景的鈉鹽，但熱穩定性欠佳；NaFSI導電率高但電化學窗口窄；NaTFSI熱穩定性好需高濃度以避免腐蝕集流體。Li等通過協同調控集流體/鈉、鈉/電解液(SEI)和電解液/正極(CEI)三重界面，開發了能量密度超過200 Wh/kg無負極Ah級鈉電池。
8.3 集成示范
2022年，中科海鈉聯合BlueTTI公司聯合開發的全球首款鈉離子電池家用儲能系統，并正式亮相拉斯維加斯CES展。賁安能源水系鈉鹽電池動模系統在三峽集團烏蘭察布“源網荷儲一體化”項目開展園區多種新型儲能動模平臺調試。三峽新能源在安徽阜陽南部風光儲基地公開招標30 MW/60 MWh鈉離子電池儲能系統，共包含9套鈉離子儲能單元，建成后是目前全球最大電網側鈉離子儲能項目。在產業化方面，中科海鈉等企業開始陸續投放正負極材料千噸級、1 GWh電芯生產線，中長期規劃產能超過100 GWh，在全球率先實現了鈉離子電池材料和電芯的量產。
9 超級電容器
超級電容器作為一種重要的功率型儲能器件，具有功率密度高、充放電速度快、循環壽命長、安全性能好、使用溫度范圍寬等優點，在軌道交通、新能源發電、智能電網、電動汽車、工業裝備以及消費類電子產品等領域具有重要的應用市場。2022年，我國超級電容器儲能技術在基礎研究、單體制備技術、成組管控技術、系統集成與應用等方面取得了重要進展。
9.1 基礎研究
電極材料、水系混合型超級電容器、柔性超級電容器、微型超級電容器和金屬離子電容器等是目前超級電容器基礎研究的重點方向。在電極材料方面，金屬有機骨架是目前研究的熱點。Zheng等以Tdc和Bpy為有機配體，與Ni金屬中心配位形成了多種形態的[Ni(Tdc)(Bpy)]n MOF納米材料(Tdc：2, 5-噻吩二羧酸；Bpy：4, 4'-聯吡啶)，這種設計同時符合雙配體策略和軟硬酸堿原則，與活性炭負極組裝成混合型水系超級電容器。在以碳基及其復合材料為主體的電極材料研究方面，Yang等以煤焦油瀝青為原料并采用空氣預氧化活化的方法成功制備出氮摻雜富氧分層多孔碳，為高性能的超級電容器提供了高性價比的工業思路和性能優良的多孔碳基電極材料。Wang等通過苧麻前驅體的高溫自缺陷和金屬原子的高溫自組裝，研發出具有層級結構的有序超結構碳，在高溫工作環境下展現出了較高的能量密度。Zhao等研究提出了一種快速高效的激光直寫技術，用于原位制備錨定在氮摻雜激光誘導石墨烯復合電極上的氧化鎳納米顆粒，并成功組裝成平面微型超級電容器作為可穿戴電子設備的儲能元件。
金屬離子電容器包括鋰離子電容器、鈉離子電容器、鉀離子電容器和鋅離子電容器等，由于具有更高的能量密度備受研究人員關注。中國科學院電工研究所Liu等通過采用熱處理還原得到具有強界面作用的還原氧化石墨烯/MnO異質結構材料作為負極，活性炭作為正極以及凝膠聚合物電解質組裝成柔性固態鋰離子電容器。Zhang等以廉價且可再生的紙巾作為前驅體，制備出一種具有柔性自支撐特性的硬碳微帶紙，并與活性炭正極組裝成鉀離子電容器。Jiang等將聚乙烯醇基水凝膠電解質引入鋅離子電容器中，該器件具有良好的拉伸性和具有寬溫度穩定性。Zhao等提出了一種利用具有獨特交聯結構的水凝膠電解質來提高長期循環耐久性的策略。許珂等通過溶劑熱和磷化反應制備了Cu-NiCoP微球，組裝的ASC器件具有良好的循環壽命穩定性、容量保持率和倍率性能。
此外，開發超級電容器的新穎功能也十分重要，中山大學Tang等結合離子二極管的整流特性和贗電容器的快速充放電特性，首次提出了贗電容器二極管的概念，通過碳電極表面的離子物理吸附以及ZnCo2O4電極/電解液界面的法拉第反應來存儲電荷，而整流功能是基于尖晶石ZnCo2O4在KOH水系電解液中發生的離子選擇性表面氧化還原效應來實現。
9.2 關鍵技術
在活性炭制備技術方面，中科院山西煤化所解決了淀粉基電容炭工程化放大中交聯物料飛溫與團聚問題，突破高溫連續活化與批次穩定性控制技術，雜離子脫附與固液連續分離技術和材料表面化學定向調控技術，實現500 t/a高品質淀粉基電容炭的產業化。
在隔膜制備技術方面，中國制漿造紙研究院突破工程化制備技術瓶頸，建設完成一條年產百噸級的超級電容器紙示范生產線，產品性能媲美進口同類材料。寧波柔創納米科技有限公司突破了納米纖維材料制備工藝難題，以天然纖維與化學纖維為基體，成功開發具有高達50%～70%孔隙率、耐高溫和良好透氣性的納米纖維隔膜。
在器件制備技術方面，中車青島四方車輛研究所有限公司研究了鋰離子電容器的自放電特性，提出了一種適用于鋰離子電容器自放電性能檢測的方法，可以將鋰離子電容器的自放電檢測時間由幾十個小時縮短到1小時，大幅提高了生產效率。
在模組快充技術方面，中國科學院電工研究所以1100 F鋰離子電容器制備的17.6～30 V，72 Wh模組為研究對象，采用最大工作功率匹配方法，綜合考慮循環壽命和應用工況，開發出適合于鋰離子電容器模組的快充技術，以最大360 A的充電電流條件下在115 s內將模組充滿電。
在寬溫區超級電容方面，中科院大連化物所與中科院金屬所聯合開發出了一種安全、綠色、低成本的“氯化鋰包水”高濃水系電解液，并以此構建出寬溫區1.6 V高電壓水系微型超級電容器，其可以在-40～60 ℃的寬溫度范圍內正常工作，該工作突破了水系高電壓寬溫區微型超級電容器在寬溫度區間高效運行的關鍵技術。
在鋰離子贗電容方面，風華高科在高性能贗電容器領域取得突破，推出能量型鋰離子超級電容器產品，在相同規格尺寸下，容量比碳基超級電容器大10倍，技術處于國內領先水平。能量型鋰離子超級電容器，不僅繼承了碳基超級電容器的高功率密度、壽命長的特點，而且承襲了鋰離子電池的高能量密度、高電壓的特性，其工作電壓高達3.8 V以上，明顯優于碳基超級電容器(工作電壓為2.7～3.0 V)，技術含量極高。
在高電壓超級電容器方面，清華大學開發了一種超快電化學電容器，該電容器具有高達150 ℃的耐熱性和4 V的寬電壓窗口。這種模塊還可以過濾任意波形以平滑直流信號，并且在10～104 Hz的寬頻率范圍內工作良好，通過串聯或并聯的簡單集成還可以進一步提供所需的電容或高電壓。
9.3 集成示范
2022年，三峽烏蘭察布兆瓦級鋰離子電池/超級電容器混合儲能系統并網示范運行，混合儲能系統包括1 MW/0.1 MWh超級電容儲能系統和0.5 MW/1 MWh鋰離子電池儲能系統，鋰離子電池負責削峰填谷及響應調頻持續分量，超級電容器負責響應調頻隨機分量與脈動分量。在軌道交通領域，超級電容和燃料電池復合組成的全球首列時速160 km列車研制成功，青島地鐵4號線基于超級電容器能量回饋系統正式開通運營。中國船舶集團世界首艘純超級電容動力渡輪“新生態”號順利運行。
此外，還有多個超級電容器示范項目啟動，包括金灣發電有限公司的16 MW磷酸鐵鋰+4 MW超級電容器儲能系統AGC混合儲能輔助調頻項目、烯晶碳能電子科技無錫有限公司牽頭承擔的國家重點研發計劃項目“低成本混合型超級電容器關鍵材料與技術及兆瓦級系統示范”項目，以及山西省襄垣縣的“源網荷儲”一體化50 MW鋰離子電池+超級電容混合儲能試點示范項目等。
10 新型儲能技術
除以上儲能技術外，我國學者還開展了多種儲能新概念和新技術的研究和探索，為儲能技術的未來發展提供了新的研究方向，這里選取2022年發展比較快的重力儲能、熱泵儲電、壓縮二氧化碳和液態金屬儲能技術，做簡要介紹。
10.1 重力儲能
重力儲能具有選址靈活、環境友好、儲能容量大、循環壽命長、零自放電率、放電深度高、響應快、效率高等優點，是一種最近廣受關注的物理儲能技術。但重力儲能技術尚不完全成熟，有待進一步研究和發展。
在基礎研究方面，對于重力儲能系統來說，由于固體重物的不可流動性和不連續性，實現多重物的連續高效和快速傳動、減少重物啟停和切換過程對機械傳動和電網系統的沖擊是其核心技術難題。
在系統設計方面，陳云良等類比抽水蓄能技術構想了一種含重力輪機、上/下倉的重力儲能發電方案，并提到借鑒抽水蓄能電站的抽水/發電雙向運行的可逆式機組技術思路。肖立業等考慮到廢棄礦井的安全性及儲能塔的建筑穩定性要求較高，提出一種將儲能塔建造在地下豎井(或斜井)中的方案，并列舉了豎井和斜井的各自適用場景。中科院工程熱物理所秦婷婷等針對斜坡軌道列車重力儲能系統，分析了系統各部件在儲能過程和釋能過程的能量損耗特性，研究了載重車輛質量、車輛速度、斜坡坡度等因素對系統效率的影響規律。
在重力電動/發電機組方面，陳云良等構想出一種與水泵水輪機作用類似的重力輪機，與發電機組成重力發電機組，可保持勢能轉化的連續性。Tong等分析得出電動/發電機組效率的提高對固體重力儲能系統的循環效率有顯著影響。趙永明等根據重力儲能系統高載重、低速率的特點，表明低速大扭矩永磁同步電機是較好的電機選擇，并設計出適合低速大扭矩永磁同步電機并網系統。
在儲能介質方面，Tong等通過對比分析幾種固體重物介質的重量單位容量成本，得出砂、混凝土和鐵是最合適的重質材料，并列舉其各自的適用場景。夏焱等提出可利用建筑垃圾作為儲能媒介，具有環保型和經濟性。中國天楹公司的重力儲能項目有多種重力塊替代方案，目前正研究利用垃圾焚燒底灰和塑料、工程渣土、固廢等為原材料制備重力塊。
在儲能系統及并網穩定性方面，中國科學院電工研究所針對垂直式和斜坡式系統中電網-電機-傳動機構-重物復雜機電系統的動力學特性進行了系統分析，獲得了重物加減速及切換過渡過程對電網和傳動機構穩定性的影響規律，并提出了基于多電機集群或耦合功率型儲能系統的協調控制策略，為提升系統穩定性和能效提供了依據；國網黑龍江省電科院針對多重物聯合儲能系統，提出了利用潮流計算和粒子群算法的電網無功優化和電壓控制以及儲能系統功率分配策略，為提高電網電壓穩定性及系統效率提供了依據。
重力儲能的關鍵技術主要包括重力儲能電動/發電機及其控制系統設計技術、多重物連續高效和快速傳動技術、儲能系統并網技術和功率平滑技術等。
在重力儲能電動/發電機及其控制系統設計技術方面，中國科學院電工研究所提出了重力儲能用永磁半直驅電動發電機的設計方案，并對不同轉速和轉矩情況下電動發電機的效率進行了仿真分析；進一步對重物懸停和電網短路情況下永磁電機的不可逆失磁問題進行了探討，提出了改進方案；研究了永磁同步電機經變流器并網控制方法，分別設計機側、網側控制系統實現重力儲能系統的穩定并網運行。
在多重物連續高效和快速傳動技術方面，實現重物傳動的自動化連續高效傳動是研究熱點。中國科學院電工研究所提出了在垂直式重力儲能系統中利用卷揚提升機-自動吊具-軌道平車實現重物在水平方向和垂直方向自動接駁傳動的技術方案，研究了重物的位置、速度和加速度測量方法，建立了垂直式重力儲能實驗平臺，初步驗證了技術可行性；國網電力科學研究院、河北燊能產業集團分別提出了基于傳動鏈的斜坡式重力儲能技術方案，通過多個重物分載和接力實現重物的連續傳動，并建立了斜坡式重力儲能實驗平臺，初步驗證了技術可行性。
在儲能系統并網技術和功率平滑技術方面，中國科學院電工研究所提出了利用飛輪儲能對重力儲能功率間歇進行補償?shù)募夹g(shù)方案，通過系統仿真驗證了技術的可行性；在多機系統協調控制技術方面，華北電力大學提出了基于延時時間-響應時間和延時時間-峰值功率耦合關系的斜坡式重力儲能系統多機組快速起動控制策略，旨在多機組并網后實現快速響應的同時兼顧小功率沖擊。
2022年，重力儲能系統的集成示范方面也取得了一定進展。中國科學院電工研究所完成了基于豎井的10 kW級垂直式重力儲能原理驗證樣機。河北燊能產業集團完成基于山體斜坡的10 kW級重力儲能原理驗證樣機。此外，中國天楹公司在江蘇如東正在開展基于地面構筑物(147 m高差)的25 MW/100 MWh垂直式矩陣型重力儲能示范項目建設。國內一些電網、發電和礦業相關企業也在積極謀劃重力儲能示范項目的開發。
10.2 熱泵儲電
熱泵儲電技術(pumped thermal electricity storage，PTES)是基于熱力學循環和熱能存儲技術的一種新型長時儲電技術，具有能量密度高、成本低、適用于大規模等特點，極具發展?jié)摿εc前景。目前，我國的熱泵儲電技術尚處于基礎研究和關鍵技術研發階段。
在系統設計方面，Wang等根據熱泵儲電系統和液態空氣儲能系統在冷能方面“時空互補、溫度對應”的特性，提出新型熱泵空氣儲能系統，將系統儲能密度提高至107.6 kWh/m3。Xue等提出了采用相變儲熱填充床的回熱式PTES系統，并對其熱力學特性和瞬態行為進行了探究。Pang等將熱化學儲能技術和PTES系統耦合，揭示了采用Ca(OH)2/CaO工質對系統內部的?流特征。Sun等對以SCO2為工質的PTES系統進行了熱力學設計和優化以及一系列針對性的結構改進，例如回熱結構設計、取消低溫儲熱以及再壓縮等。
在系統優化設計和經濟性分析方面，Zhang等針對全球范圍內用電峰谷時段變化大的問題，對不同儲/釋時間比的PTES系統進行了多維、跨尺度設計參數優化，可得到高至70.97%的往返效率和低至0.19 $/kWh的平準化存儲成本。Zhao等對采用顯熱儲熱的幾種PTES系統進行了熱經濟性分析和優化。以CO2為工質，Therminol VP-1為儲熱材料的跨臨界朗肯PTES系統可以獲得最高往返效率68%，最低功率和能量投資成本分別為3790 $/kW和396 $/kWh。Liu等對基于有機朗肯循環和蒸氣壓縮熱泵的回熱式PTES系統進行了經濟性、能量分析和?分析，可以得到0.3 $/kWh的平準化存儲成本。席奐團隊針對朗肯循環PTES系統進行了系統參數設計優化以及經濟性分析工作，系統?效率約為20%。Zhang等基于有限時間熱力學模型推導了PTES和PCES系統在全過程生態優化下的最優往返效率，探究了儲釋電時間比對工質溫度、輸出功率和最優效率的影響，并確定了優化效率的上下限和最優區域。
在部件設計層面，Zhao等對基于布雷頓循環的PTES系統中蓄熱器布置方式以及蓄熱管道內流體流速等關鍵參數進行了分析，結果表明在熱電聯供模式下，采用級聯相變儲熱器的系統往返效率可達62%以上。
在運行控制方面，Shi等對采用液態存儲的閉式布雷頓循環PTES系統的變負荷特性進行了探究，并提出了多種變負荷控制方法。Yang等探究了電功率輸入的擾動特性，提出的工質存量控制策略可控制PTES系統的凈功率輸出以適應負載需求變化。Lu等探究了閉式布雷頓循環的PTES系統在啟動過程中的控制策略和動態性能，分析了儲釋電過程轉速上升率、系統初始壓力等關鍵參數對系統啟動性能的影響。Xue等研究發現將PTES系統集成到燃煤電廠中可有效提升燃煤電站的深度調峰能力。
10.3 壓縮二氧化碳
壓縮二氧化碳儲能系統(CCES)是基于壓縮二氧化碳和布雷頓循環的一種物理儲能技術，具有儲能密度大、運行壽命長、系統設備緊湊等優勢。目前，我國壓縮二氧化碳儲能尚處于起步階段，相關研究還處于理論設計和初步實驗驗證階段。
在系統設計分析與改進優化方面，李樂璇等建立了超臨界壓縮二氧化碳儲能(SC-CCES)傳統?分析和先進?分析模型，分析結果顯示，SC-CCES系統效率可達60.30%，壓縮機是?損失最大的環節。Wu等對跨臨界壓縮二氧化碳(TC-CCES)系統進行了參數分析，結果表明高壓儲氣罐壓力和渦輪機入口壓力存在最優值。Sun等對液態壓縮二氧化碳儲能(LCES)系統進行了參數分析，結果表明壓氣機和渦輪機?損失和成本超過所有部件的55%。Lu等對一種TC-CCES系統的分析得出，提高壓氣機和渦輪機等熵效率，降低渦輪出口壓力，降低高壓節流閥壓降等可以改善系統熱力學性能。Liu等考慮了CO2與有機流體混合利用，結果表明純CO2體系具有較高的循環效率，而混合流體體系具有較高的能量密度。文獻[207-210]分別提出并研究了利用夜間環境冷量、近等溫壓縮和膨脹、低壓儲罐內填充高性能吸附劑、熱量回收裝置等改進系統性能的方法。
在壓縮二氧化碳儲能系統與其他系統耦合研究方面，Xu等提出了一種基于壓縮二氧化碳儲能和碳捕獲的熱電聯產系統，熱力學分析結果表明，改進后的系統效率和容量分別提高至63.44%和16.23 MW。為了提高火電廠的運行靈活性，Chae等提出并討論了將壓縮二氧化碳儲能系統集成到蒸汽循環中的可行性和可能性。Zhang等提出了一種由壓縮二氧化碳儲能和有機朗肯循環組成的集成儲能系統，對系統進行了?分析，發現換熱器的?損失最大(占總?損的39.17%)，說明了對其進行優化的必要性。Fu等研究了耦合太陽能對CCES系統循環效率提升的影響。Qi等提出了LCES系統耦合甲烷發電工藝的集成系統，并基于人工神經網絡進行系統優化，建立了成本最優設計。
作為一種較前沿的物理儲能技術，壓縮二氧化碳的關鍵技術研究，主要包括關鍵部件設計開發、高性能材料選擇和系統動態運行控制等方面。
在關鍵部件研發方面，Xu等對LCES系統中的換熱器進行了設計，并對換熱器的傳熱過程進行了分析。Huang等將超臨界換熱器分成兩部分，分別提供不同質量的儲熱介質，設計了一種新的儲熱構型。目前，多使用體積小、換熱效率高、耐高溫高壓的構件作為換熱核心設備，Wang等從冷熱兩側的溫壓差和影響其強度的主要因素入手，研究了溫度和壓力對印刷電路板式換熱器(PCHE)換熱特性的影響，并對設計條件下PCHE的詳細應力強度展開分析。Stanek等提出了使用等壓罐儲存CO2的方法，對等壓儲罐主要幾何特征進行了設計。
在高性能材料選擇方面，李愷提出了一種基于超臨界二氧化碳布雷頓循環的塔式太陽能熱發電系統，選取太陽鹽作為儲能蓄熱循環中的熔融鹽工質，并對其儲能蓄熱子系統進行了設計。Xu等研究了甲醇作為傳熱介質對換熱器性能的影響，結果表明采用甲醇可以有效地實現二氧化碳相變過程的換熱。Li等將捕獲的CO2注入目標含水層存儲，并采用數值模擬的方法研究了氣泡體積、含水層滲透率等參數對目標含水層存儲性能的影響。
在系統集成運行控制研究方面，為了獲得與可再生能源并網應用時的最優性能，韓中和等討論分析了耦合太陽能的CCES系統不同運行方案下系統熱力性與經濟性的差異。嚴曉生等提出了LCES系統與火電機組耦合的方案，建立了其熱力學系統模型，確立了最佳儲能耦合方案。Zhang等建立了兩級壓縮兩級膨脹CCES系統的動態模型，分析了滑動壓力條件下儲能系統的動態特性，并對關鍵參數、部件和系統整體的動態特性進行評價。王迪等提出燃煤機組集成SC-CCES系統以提升燃煤機組靈活性的方案，在仿真平臺構建耦合SC-CCES循環的燃煤機組動態數學模型，探究了SC-CCES系統儲/釋能階段關鍵參數的動態特性。
2022年，百穰新能源科技公司投資建設了“壓縮二氧化碳儲能系統驗證項目”進入收尾調試階段，該項目采用二氧化碳+飛輪儲能技術方案，儲能規模10 MW/20 MWh，是目前在建的全球單機功率最大、儲能容量最大壓縮二氧化碳儲能示范項目。
10.4 液態金屬
液態金屬電池是近年來發展起來的一類新型電化學儲能技術，采用液態金屬和無機熔鹽作為電極和電解質，上下兩層以密度不同的液態金屬分別作為負極和正極，無機熔鹽層居中兼作隔膜和電解質，三層液態由于密度差異和互不混溶特性自動分層。液態金屬電池具有結構簡單容易放大、儲能成本低、循環壽命長、安全可靠性高等優勢，在規模儲能領域具有重要應用前景。近年來液態金屬電池的研究進展主要集中在低熔點及低成本材料體系、高性能大容量單體構筑、長效密封絕緣技術及器件制備、電池管理和壽命預測等方面。
在低熔點及低成本材料體系方面，圍繞電極材料體系，華中科技大學Yan等提出了基于“固-液-固”轉變機制高比能Li-Sb液態金屬電池新體系；Zhou等設計了一類用于鈉基液態金屬電池的三元混合陽離子熔鹽LiCl-NaCl-KCl電解質，較好地解決了金屬Na在熔鹽中的溶解問題，成功實現了低成本Na-Bi-Sb液態金屬電池新體系。Zhou等開發了Bi-Sb-Te合金電極體系，通過Li2Te固體嵌入Bi-Sb相提升了電池倍率性能。圍繞電池反應機制，Li等揭示了Li-Sb-Sn電池在放電-充電過程中正極界面的相變規律，分析了固相金屬間化合物Li3Sb生成(放電階段)前后以及分解(充電階段)前后Li+的動力學特征，構建了完整的液-固相變行為的熱力學模型與傳質行為的動力學模型。圍繞電池界面特性分析，Jiang等基于二維軸對稱模型，分析了Li-Sb-Sn液態金屬電池放電過程中固態金屬間化合物的不均勻沉積，揭示了非均相放電階段，正極層中體相反應位點對電池大倍率放電容量的提升機制。Zhou等研究了全液態金屬電池內部流動對電池電化學性能和安全特性的影響規律，量化分析了層間大密度梯度對電池界面應對流動擾動魯棒性的提升作用；揭示了正極中組分對流與熔鹽中自驅動流動通過促進傳質提升電池性能的作用機制，為大容量液態金屬電池的構建提供了理論指導。
大容量液態金屬構建方面，Zhou等基于多物理場耦合界面特性分析，提出了大尺寸液-液界面分區限域穩定化策略并優化集流體結構設計，成功構筑600 Ah級液態金屬電池單體。在電池長效密封絕緣關鍵技術方面，Jia等設計了用于液態金屬電池的對稱梯度結構部件Mo/AlN/Mo，該密封件用于電池服役一年后，氦漏率低于1×10-10 Pa?m3/s。在此基礎上，Shi等提出大容量電池長效服役穩定化策略，實現了液態金屬電池循環13000圈，容量保持率89.2%，預期服役壽命可達20年。在電池模組構建與系統集成方面，華中科技大學等開發了大容量液態金屬電池單體一致性提升技術，實現單體容量、內阻等參數的精準控制；構建了適用于液態金屬電池的兩級均衡系統，有效降低電池的均衡誤差以及SOC估算誤差；基于有限元模擬與實驗相結合實現了動態保溫技術與能量均衡，發展了響應快、功耗低的高效電池能量管理系統；構建了國內首套5 kW/30 kWh的液態金屬電池儲能模塊，有效推動了液態金屬電池儲能技術的實際應用。
2022年，華中科技大學牽頭承擔的科技部重點研發計劃項目“液態金屬儲能電池關鍵技術研究”通過驗收，在電池材料、器件、應用層面開展深入研究，突破了大容量液態金屬電池單體構建與系統集成關鍵技術。國內方面，華中科技大學與華電集團、南方電網公司等緊密合作，積極推進液態金屬電池示范項目落地。
10.5 其他新技術
（1）雙離子電池。雙離子電池作為一種新型電化學儲能技術，依靠陰陽離子的協同氧化還原機理實現儲能，具有電壓高、成本低、環保等優勢，近年來得到了廣泛關注和研究。正極材料、電解液和負極材料是當前雙離子電池研究的主要方向。
在正極材料方面，與金屬離子電池不同，雙離子電池正極通常采用石墨類碳基材料，通過陰離子的插層/脫嵌過程實現電池的充放電。然而，石墨正極層間距小、活性位點少，導致陰離子插層理論容量有限，插層動力學不足；陰離子插層石墨還面臨溶劑分子共嵌問題，導致插層容量降低、正極石墨片層結構發生剝離，循環穩定性下降。因此，相關研究重點在于對碳基正極材料進行結構設計與界面改性，從而改善正極材料的結構穩定性、抑制溶劑分子與陰離子的共嵌現象等。
在電解液方面，不同于金屬離子電池，雙離子電池電解液不僅作為離子傳輸媒介，也是充放電過程中的活性離子來源，因此對電池容量、循環壽命、能量密度等電化學性能具有重要影響。傳統碳酸酯類電解液電化學穩定窗口窄，高電壓下易發生氧化分解，且電解液濃度低，導致雙離子電池能量密度受限。基于雙離子電池的特點，目前電解液的研究工作主要集中在開發具有高電壓、高濃度、高安全以及耐低溫等特性的電解液體系。
在負極材料方面，雙離子電池負極與金屬離子電池的反應機理一致，常用負極材料主要包括碳基負極材料、過渡金屬氧化物/硫化物負極、有機負極以及合金化負極等。其中，合金化負極作為一類高比容量、反應電位適中的負極材料逐漸受到關注，特別是針對合金化負極存在體積膨脹較大、循環壽命不足的問題，進一步圍繞合金化負極開展了大量的結構設計與改性研究。
雙離子電池的產業化研究與應用探索目前也在穩步推進中，以中國科學院深圳先進技術研究院、中國科學院青島能源所、中國科學院長春應化所為代表的科研單位基于前期基礎研究，開展了產業化中試研究，目前已開發出具有20 Ah容量的單體電芯，將逐步探索雙離子電池在多種場景的應用示范。
（2）有機儲能電池。有機儲能電池采用具有可逆電化學氧化還原活性的有機物分子作為電極材料的一類新型電化學儲能技術。有機電極材料具有原材料綠色環保、成本低、結構可設計性強等優點，有機儲能電池在力學性能、溫度適應性等多功能應用場景上有優勢，近年來受到了研究者們的廣泛關注。
有機儲能電池的研究內容主要包括高容量有機正、負極電極材料的設計與制備；有機電極材料電荷存儲機制的研究；有機物分子在充放電過程中結構(官能團、晶體結構等)演變規律；有機電極材料體系固/液態電解質的研發；長壽命、極端應用場景下有機離子電池體系的構建；有機電池電芯制造工藝及模組集成技術的探索等。國內多所高校及科研院所包括南開大學、復旦大學、鄭州大學、武漢大學、浙江大學等開展了關于有機儲能電池材料的研發工作。
為提升有機儲能電池能量密度和綜合電化學性能，目前正在研發的關鍵技術，首先是高性能有機電極材料的低成本工業化制備，這其中涉及合成路線的優化；其次是高面容量厚電極的制備工藝探索，由于有機電極材料一般由C、H、O、N等輕質元素組成，密度較低，導致在高面容量厚電極制備工藝方面還存在較大的挑戰，而如何實現高面容量有機電極是提升電池整體能量密度的關鍵技術；同時，模組結構設計、集成技術及熱管理技術等也是有機儲能電池發展的關鍵技術。
目前有機儲能電池仍處于基礎研究階段，尚無大規模集成示范。
11 系統集成技術
由于化學電池系統的復雜性，本文的集成技術主要指化學電池的集成技術，關于物理儲能的集成技術相關文獻較少，本文暫不評述。2022年，規?；瘍δ茈娬镜母咚侔l(fā)展，大幅推動了化學儲能系統集成技術進步。化學儲能系統集成技術，已由粗放式集成向一體化安全高效集成方向轉變。
11.1 基礎研究
在功率變換方面，面向電池成組不一致性主動控制需求，在其他電能變換領域中應用較為成熟的功率變換拓撲正被廣泛地應用到儲能功率變換中，不同功率變換拓撲的組合實現了電池單體之間、電池包之間、電池簇之間等主動均衡控制，但隨之帶來的系統效率損失、成本上升、可靠性降低、故障隔離等問題還有待進一步研究。此外，面向電池儲能規?；笕萘繎?yīng)用需求，高壓直掛型大容量儲能功率變換系統研究進一步深入，基于CHBC(cascaded H-bridge converter)拓撲的儲能功率變換系統單機容量、交流側電壓等級進一步提升，基于MMC(modular multilevel converter)拓撲的儲能功率變換系統工程樣機達到幾十兆伏安水平。
在電池管理方面，更加精準的電池狀態估計直接影響電池及電池系統均衡控制功率分配和安全可靠運行，電池管理研究在理論層面主要面向電池荷電狀態、健康狀態、剩余使用壽命在線評估智能算法，在應用層面主要研究電池管理系統主要功能模塊與功率變換器控制單元、能量管理控制單元進一步深度技術融合，使得電池的狀態感知更加直接、可靠地用于電池及電池系統的充放電控制和故障保護。
在運行控制方面，在保證網絡安全前提下，如何實現規模化儲能集群控制和擁有海量數據的百兆瓦時、億瓦時電池儲能電站運營管理是當前規?；瘍δ軕?yīng)用研究熱點，運營管理研究方向主要包括海量數據秒級存儲、遠程傳輸、基于人工智能的數據分析等，運營管理的主要目的是為可靠調用、運營交易決策提供可靠數據支撐。
11.2 關鍵技術
電池系統的故障診斷技術是規模化電池儲能電站安全、長效運行的關鍵支撐技術。電池系統的故障包括了單體電池故障、電池管理系統故障、絕緣失效、連接器故障、熱管理故障等，同一故障對不同電池存在特征差異，而且不同故障類型可能存在相似的故障特征，準確識別不同故障的電、熱、化學特征非常重要。當前的研究還集中在基于溫度、電壓、電流等常規參數的單一故障特征挖掘，診斷算法難以實現準確度與魯棒性兼顧，未來的趨勢是基于大數據的故障特征挖掘，并通過人工智能算法提高識別準確性。
在電池系統運行中，電池單體、電池包、電池簇各級不一致性是動態變化的，因此要真正高效地實現電池系統各層級主動均衡控制，必須研究基于電池狀態評估的電池系統內功率分配技術，特別是電池儲能系統在并網運行過程中要實現為電力系統提供多時間尺度功率支撐，必須要針對電池系統的荷電狀態、可用容量、可用功率等參數動態變化特性，研究參數自適應的優化控制技術，保障并網儲能單元可靠調用。
11.3 集成示范
南網儲能廣東五華70 MW/140 MWh寶湖儲能電站項目，采用了高效智能風冷和浸沒式液冷兩種高能量密度1500 V磷酸鐵鋰儲能系統，全站配置基于秒級數據存儲技術的智能化能量管理控制系統，并將通過智慧儲能數字化運營管控平臺實現遠程智能運維和運行輔助決策應用示范。湖北荊門新港50 MW/100 MWh高橋儲能電站項目，該項目采用構網型儲能變流器接入電網，通過采用構網型控制策略實現功率自同步，可開展電池儲能為高比例新能源接入?yún)^(qū)域電網提供多時間尺度功率支撐工程應用驗證。
12 消防安全技術
化學儲能規模的快速增長，對消防系統的需求愈加迫切，化學儲能的消防安全已成為行業關注的熱點。2022 年，我國在儲能電池系統火災發生機理、滅火劑及其機理、熱失控火災預警技術等方面均取得重要進展。
12.1 基礎研究
2022年，在單體電池安全性研究的基礎上，研究者們更加關注儲能電池模組及儲能集裝箱的火災發生機理，在此基礎上研發新型高效滅火劑。
在電池火災發生機理方面，中國科學技術大學等研究了儲能電池產氣、熱失控傳播以及儲能集裝箱的燃爆行為。針對儲能電池模組，考慮了束縛力以及模組頂蓋的影響，施加一定的束縛力(約3 kN)可降低電池鼓脹、漏液、內短路和爆炸的風險；當模組采用水平頂蓋時，其火災危險性高，傾斜頂蓋會降低熱失控傳播速度。針對儲能集裝箱的安全設計，模擬分析了電池艙發生燃爆的動壓以及火焰危害范圍，優化了泄壓板開啟壓力及位置。
在電池系統滅火劑及其機理方面，進一步提高滅火冷卻效能并保證經濟性和環保性是研究重點。中國科學技術大學綜合對比了不同滅火劑撲滅電池火災的效能，揭示了全氟己酮滅火的優異性能及作用機制。此外，融合復合添加劑的細水霧、水凝膠，以及F-500水溶液為代表的新型滅火介質也在撲滅電池火災中展現出較大潛力。
12.2 關鍵技術
在熱管理技術方面，空冷和液冷是當前電池儲能系統熱管理的主要形式。針對空冷技術，研究者們主要采用增加擋板和二次出口的方式優化其冷卻性能。針對液冷技術，主要通過優化微通道界面形狀尺寸強化傳熱，同時采用納米流體、碳氟化合物等冷卻介質優化散熱性能。相變材料-液冷系統、相變材料-納米流體-隔熱材料等復合熱管理系統也是當前研究的熱點。此外，為實現低溫環境下儲能系統的正常運行，研究者們提出了采用微熱管預加熱電池的新型熱管理技術。
在熱失控火災預警技術方面，基于儲能電池熱失控過程中會產生大量氣體的特性，研究者們提出了基于模組內氣壓變化的熱失控預警技術，并針對不同熱失控觸發模式開展了系統驗證。基于數據驅動的神經網絡預測技術也在預測熱失控及其傳播行為的應用中取得良好效果，實現了模組內溫度分布的準確預測以及熱失控精準定位。天津消防所針對電池模組形變力特征進行了系統研究，研發了基于變形應力的早期預警技術和產品。此外，基于CO、CH4、C2H4等多特征氣體的預警方式也在提高預警精度、提前預警時間上發揮了重要作用。
在熱失控抑制及滅火技術方面，研究者們發現氣凝膠和三水合乙酸鈉/膨脹石墨等相變隔熱材料對電池熱失控傳播有良好的抑制效果。液氮憑借其優異的降溫性能能夠有效阻斷電池的熱擴散過程，同時具備滅火和抑爆功能，天津消防所等單位研制了具備電池滅火-降溫-抑爆作用的新型液氮滅火系統，解決了經濟、長期貯存與加壓輸送、組合分配設計與控制等關鍵技術難題。對于儲能艙層級的滅火，簇級釋放全氟己酮滅火方式優于艙級滅火方式，采取二者相結合的滅火方式具備最佳火災抑制效果。
12.3 集成示范
已有的儲能系統消防技術多以七氟丙烷系統為主，部分項目采用了模組級細水霧滅火系統。2022年，全氟己酮消防系統也逐漸在儲能示范項目中得到推廣應用，如寧夏寧儲利通區板橋100 MW/200 MWh共享儲能電站采用了多參數融合預警技術和全氟己酮補償式噴射技術。通過對鋰離子電池熱失控特征參數進行全周期監測，配合有效的消防聯動策略，從而達到對鋰離子電池系統火災的早期撲救和防止復燃的目的。浙江蕭山電廠50 MW/100 MWh儲能項目在管網式七氟丙烷滅火系統的基礎上，增加了應急狀態下迅速連接供水管網的自動噴水滅火系統，用于防止儲能火災規模的擴大。
13 綜合分析
13.1 基礎研究

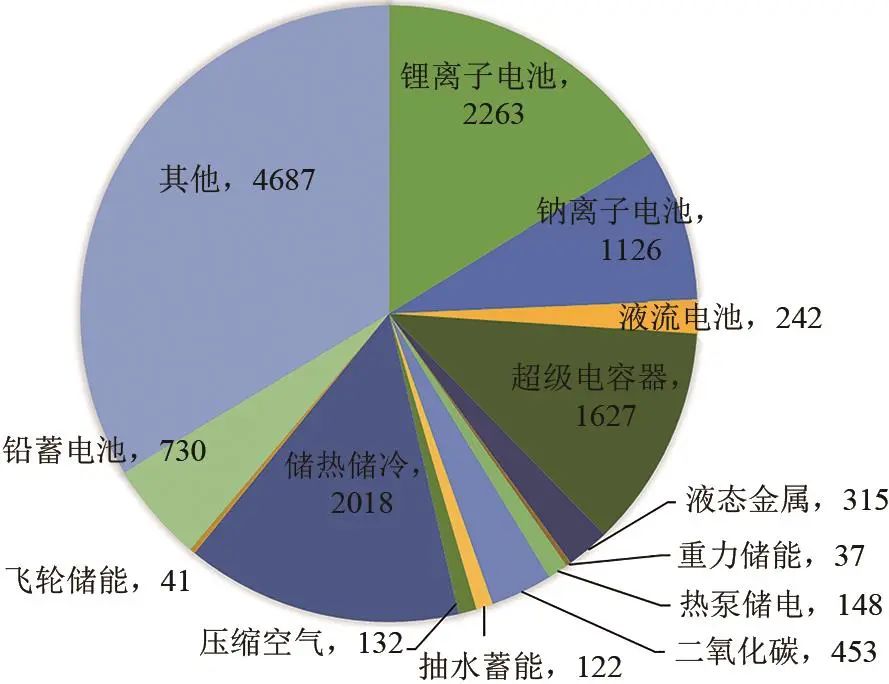

圖1給出了依據“Web of Science”核心數據庫，以“Energy Storage”為主題詞統計的2022年度中國機構和學者關于儲能技術發表的SCI論文數。從圖中可以看出，2022年度中國機構和學者共發表SCI論文數13941篇，其中儲熱技術、鋰離子電池技術、鈉離子電池技術、超級電容器的SCI論文數超過1000篇，為當前我國儲能領域基礎研究的熱門技術方向。與2021年相同，總體上化學儲能的SCI論文數仍高于物理儲能，這主要是由于儲能材料的發表論文數非常高，達到5542篇，其中化學儲能材料研究明顯比物理儲能活躍。與2021年相比，物理儲能在整個儲能領域的占比有所增加，這主要是因為儲熱技術研究領域發表論文數有較多增加，同時抽水蓄能、壓縮空氣、飛輪儲能等物理儲能技術發表SCI論文數均有所增加。同時，2022年熱泵儲電、壓縮二氧化碳、重力儲能等新型儲能技術也發表了一定數量的SCI論文，這說明新型儲能技術的研究已相當活躍。
圖1 2022年中國主要儲能技術發表SCI論文數

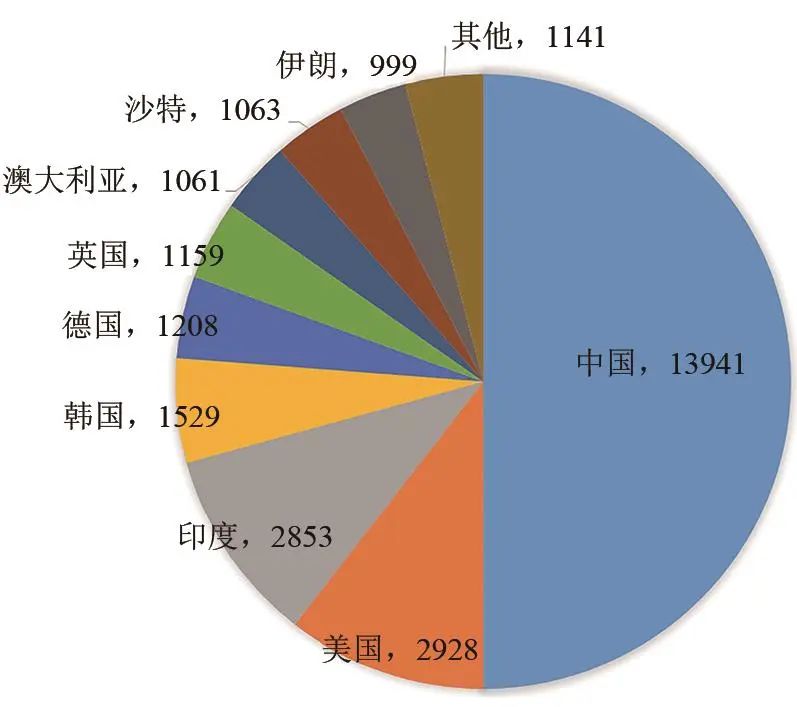

圖2給出了依據“Web of Science”核心數據庫，以“Energy Storage”為主題詞統計的2022年度世界主要國家關于儲能技術發表的SCI論文數。從圖中可以看出，2022年，全世界共發表儲能技術相關SCI論文27884篇，較2021年有小幅增加。其中，中國、美國、印度、韓國、德國、英國、澳大利亞、沙特8個國家發表SCI論文數超過1000篇，伊朗發表999篇，也接近1000篇。與2021年相比，發表SCI論文數超過1000篇的國家增加1名，即沙特。2022年度，中國機構和學者發表了13941篇SCI論文，繼續位居世界第一，在全世界儲能領域發表SCI論文數占比達到50.0%，比2021年有所增加。中國保持了全球儲能技術基礎研究最活躍國家的地位，且領先程度在進一步擴大。從分項技術看，圖1中所列出的所有單項技術，包括抽水蓄能、壓縮空氣、儲熱、飛輪、鋰離子電池、超級電容、鈉離子電池、鉛電池、液態金屬、液流電池，中國機構和學者2022年發表的SCI論文數均位于世界第一。
圖2 2022年世界主要國家儲能技術發表SCI論文數

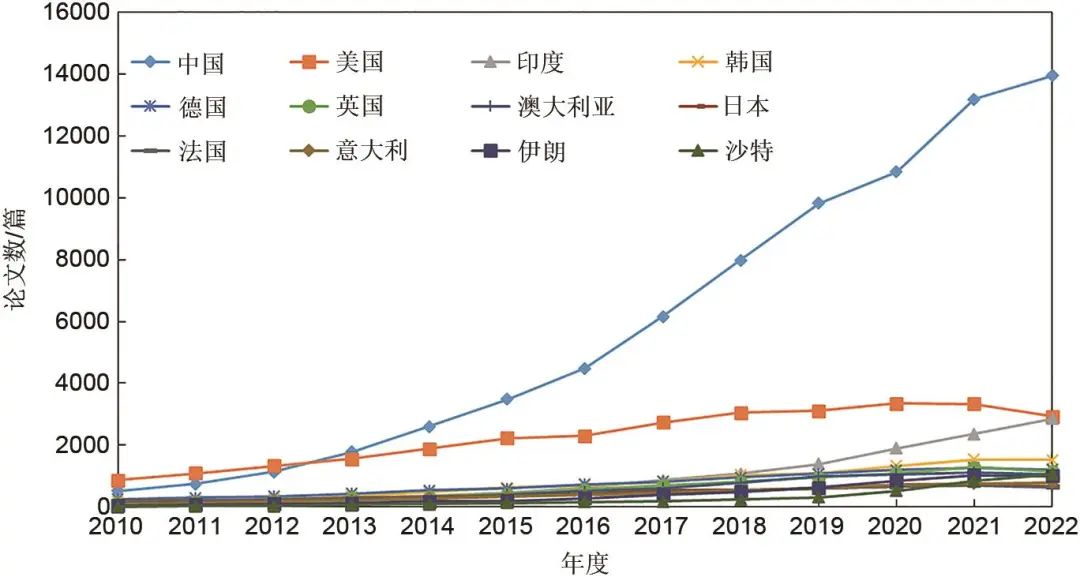

圖3給出了依據“Web of Science”核心數據庫，以“Energy Storage”為主題詞統計2010—2022年世界主要國家關于儲能技術發表的SCI論文數，其中中國、美國、印度、韓國、德國、英國、澳大利亞、日本、法國、意大利、伊朗、沙特位列前12位。需要說明的是，圖3中的2010—2021年發表SCI論文的數據和文獻[6]中的數據稍有不同，主要是由于“Web of Science”數據庫本身更新的原因，但總體趨勢與文獻[6]是一致的。相較于2021年，中國、印度和沙特2022年度發表SCI論文數有明顯增加，而美國在2022年度發表SCI論文數2928篇，相較于2021年的3339篇有所減少，其他國家在2022年度發表SCI論文數相較于2021年變化不大。
圖3 世界主要國家儲能技術發表SCI論文數(2010—2022)
從發展趨勢看，自2010年以來，所有12個國家發表的儲能相關SCI論文數均有所增加。這12個國家可以分為兩類：一類是美國、德國、英國、澳大利亞、日本、法國和意大利7個西方發達國家，它們的儲能相關SCI論文數大致經歷了兩個時期，即2010—2016 年論文數快速增長，2017年開始論文數基本穩定；另一類為中國、印度、韓國、伊朗和沙特這5個新興國家，它們的儲能相關SCI論文數自2010年以來一直在增長，目前仍保持上升趨勢。特別是中國和印度儲能相關SCI論文數增長趨勢強勁，比如2010年中國的SCI論文數只有美國的約1/2，但到2013以后中國已超過美國成為全球儲能相關SCI論文數的第一大國，2017年以后其SCI論文數已大幅領先美國；印度2010年只有美國SCI論文數的約1/6，2022年已非常接近美國。
綜合分析圖2和圖3中世界主要國家儲能技術發表SCI論文數，可以看出當前世界儲能技術基礎研究的基本格局，主要可分為兩類國家：一類是美國、德國、英國和澳大利亞為代表的西方發達國家；另一類為中國、印度、韓國和沙特為代表的新興國家，這同2021年的格局基本沒有變化。但新興國家的基礎研究活躍度持續增加的趨勢明顯，而發達國家基本進入穩定期。經過最近約10年的發展，中國儲能技術的基礎研究活躍度已領先世界其他國家，目前每年發表約14000篇儲能相關SCI論文，成為儲能技術基礎研究的第一梯隊；而美國和印度緊隨中國之后，目前每年發表約3000篇儲能相關SCI論文，為儲能技術基礎研究的第二梯隊；其他9個國家在第三梯隊，每年發表儲能相關SCI論文數約為500～1500篇。
13.2 關鍵技術
表1給出了2022年中國儲能關鍵技術進展的總結。從表中可見，2022年我國主要儲能技術研發均取得了重要進展，獲得了多個里程碑式的成果。綜合分析大致可以分為三類。一是基本成熟類，主要包括抽水蓄能、鉛蓄電池、儲熱儲冷和鋰電池技術，其技術研發的重點在于進一步提升性能。二是集成示范類，主要包括液流電池、壓縮空氣儲能、飛輪儲能和超級電容器技術，其技術研發的重點為突破儲能系統集成示范的關鍵技術。三是關鍵技術類，主要包括鈉離子電池、重力儲能、熱泵儲電、液態金屬等，其技術研究的重點在于突破關鍵技術，實現從實驗室技術到集成示范的轉變。同2021年相比，儲能技術的三種分類總體沒有變化，單項技術中鋰離子電池從集成示范類提升到基本成熟類，超級電容器從關鍵技術類提升到了集成示范類。
表1 2022年中國儲能關鍵技術與示范進展

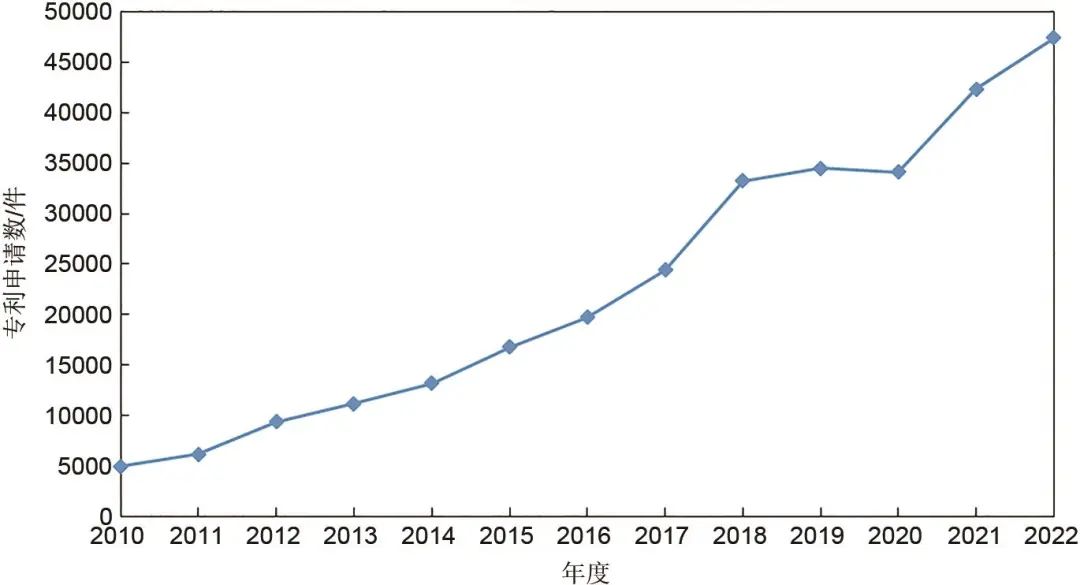

圖4給出了依據全球?qū)＠麛?shù)據庫incoPat，以“Energy Storage”為主題詞統計的，2010年到2022年中國機構在中國地區申請的發明專利數。從圖中可見，從2010年到2022年中國儲能技術發明專利申請數持續增長，2022年中國儲能技術發明專利申請數為47406件，相較于2010年增長近十倍。
圖4 中國儲能技術申請發明專利數(2010—2022)
圖5給出了依據全球?qū)＠麛?shù)據庫incoPat統計的，2022年中國機構在中國地區申請的主要儲能技術的發明專利數?？梢?，2022年，各種儲能技術中，儲熱儲冷技術發明專利申請數為最多，12309件，鋰離子電池、液流電池、液態金屬、鈉離子電池技術也非常活躍，申請發明專利數均高于3000件。總體上，化學儲能發明專利申請數高于物理儲能，和材料密切相關的儲能技術，如儲熱儲冷、鋰離子電池、液流電池、液態金屬、鈉離子電池技術等，申請專利的活躍度很高。各種儲能技術申請專利的活躍度情況，同圖1基礎研究SCI論文的情況基本吻合。

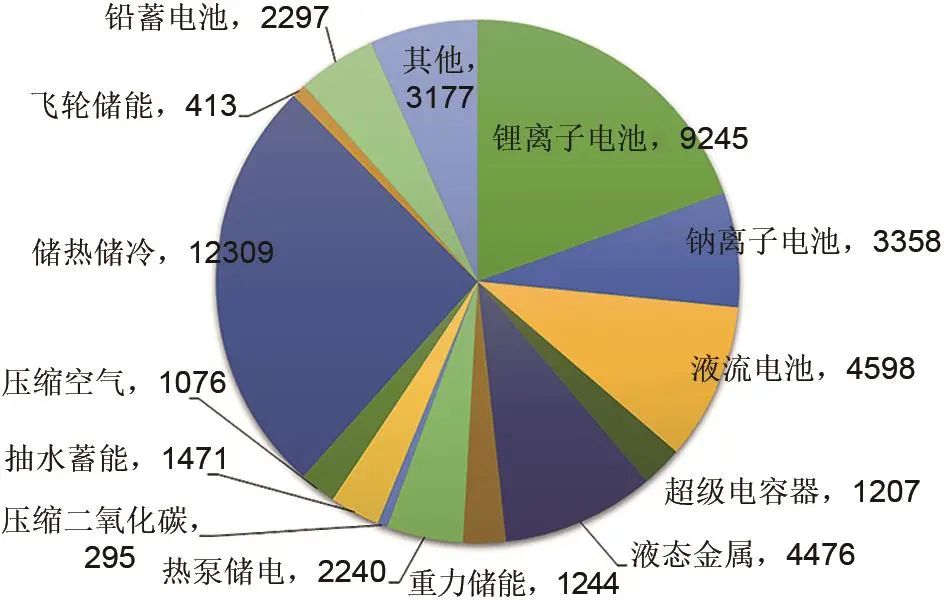

圖5 2022年中國主要儲能技術申請發明專利數

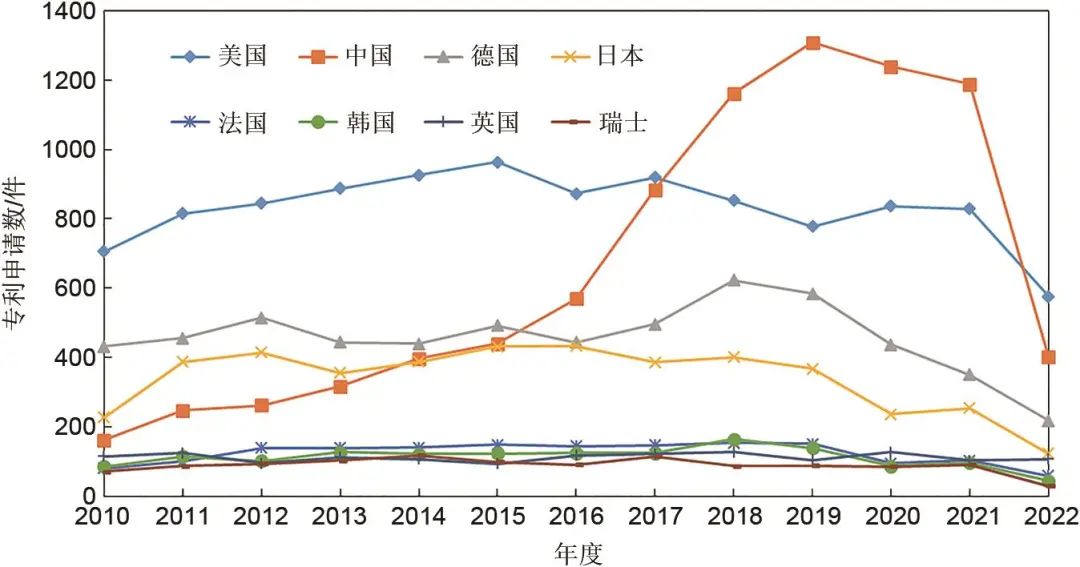

圖6給出了依據全球?qū)＠麛?shù)據庫incoPat，以“Energy Storage”為主題詞在世界知識產權數據庫(WIPO)中統計的，2010—2022年世界主要國家關于儲能技術申請的國際發明專利數。需要說明的是，2022年各國儲能技術發明專利申請數明顯偏低，這是由于數據庫統計滯后的原因，因此圖中2010—2021年的數據更具參考價值。圖中可見，美國、中國、德國、日本、法國、韓國、英國、瑞士位列2010—2022年累計發明專利申請數前8名。從總體趨勢上看，除中國外，其他7個國家的儲能國際發明專利申請數均基本穩定，而中國儲能國際發明專利申請數呈現持續增長趨勢，從2010年的全球第4位，提升到2018年的第一位，并且在此后一直保持居于世界第一位。盡管從2010—2022年WIPO國際發明專利累計總申請數中國仍少于美國，但自2018年中國超越美國后，中國儲能國際發明專利申請數均高于美國(不考慮2022年滯后數據)。
2)
圖7給出了2021年各國儲能技術WIPO發明專利申請數。2021年，中國儲能WIPO國際發明專利申請數為1188，位居世界第一，占全球的33%。其次是美國、德國、日本等國家。2021年中美兩國儲能技術發明專利申請數總和超出世界一半。綜合圖1～圖7可見，在儲能技術領域，無論從基礎研究還是關鍵技術領域，中國都已成為世界上最為活躍的國家，這與中國政府和企業10余年加大對儲能技術的研發投入是吻合的。
圖7 2021年各國儲能WIPO國際發明專利申請數

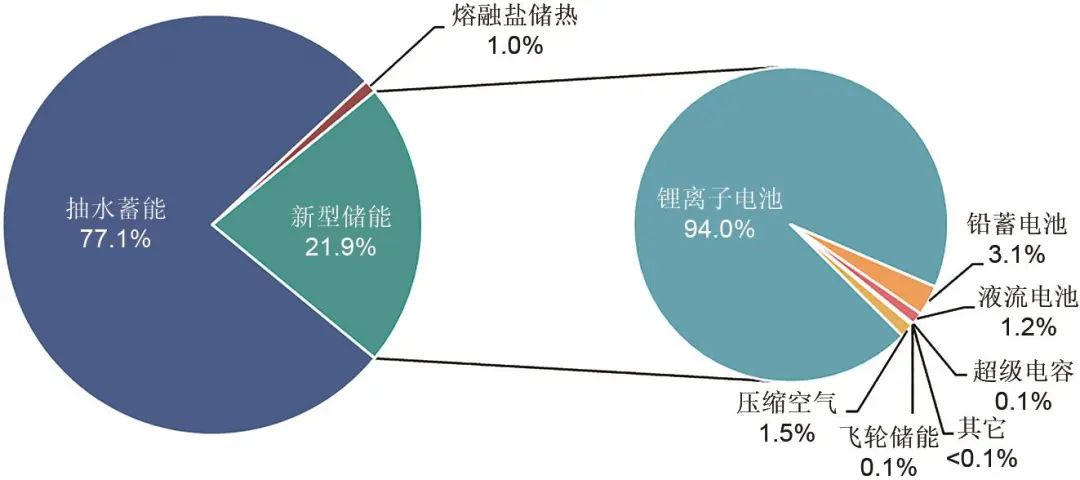

圖8 2022年底中國儲能項目累計裝機分布

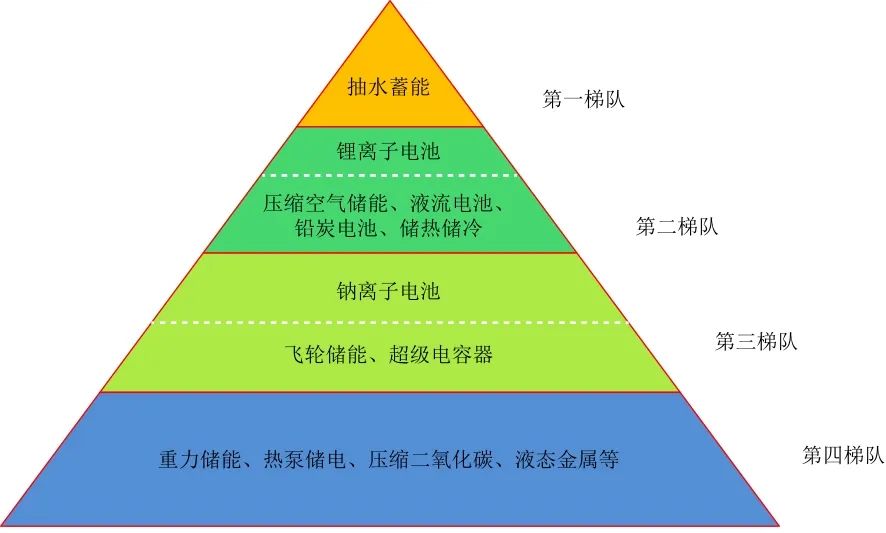

圖9 2022年中國儲能集成示范和產業化梯隊
13.3 集成示范
表1也給出了2022年中國儲能集成示范進展的總結。從表中可見，2022年我國主要儲能技術的集成示范均取得了重要進展，取得了多個里程碑成果。綜合分析大致可以分為三類。一是系統規?；蛘咝阅芴嵘募墒痉?，主要包括抽水蓄能、鋰離子電池、壓縮空氣儲能、鉛蓄電池和儲熱儲冷等。二是驗證關鍵技術突破的集成示范，主要包括鋰離子電池、液流電池、壓縮空氣儲能和飛輪儲能等。三是該類技術的首次集成示范，主要包括固態鋰離子電池、家用鈉離子電池、超級電容器復合儲能等。同2021年對比，儲能技術集成示范的分類沒有明顯變化。
根據中國能源研究會儲能專委會/中關村儲能產業技術聯盟全球儲能數據庫的不完全統計，截至到2022年底，中國已投運的儲能項目累計裝機容量(包括物理儲能、化學儲能以及熔融鹽儲熱)達到59.8 GW，同比增長38%；其中抽水蓄能為46.7 GW，同比增長24.2%，新型儲能(除抽水蓄能外的電力儲能技術)為13.1 GW，同比增長128.2%，如圖8所示。2022年，我國儲能裝機繼續保持高速增長，新增投運儲能裝機容量16.5 GW，居世界第一位；新增儲能裝機量同比增長114%，包括抽水蓄能9.1 GW，新型儲能7.4 GW；新型儲能新增裝機規模首次突破7.0 GW，同比增長200%。從圖8可見，雖然抽水蓄能新增裝機規模加大，但由于新型儲能裝機增長幅度更大，我國抽水蓄能裝機比例在2022年首次低于80%；在新型儲能技術中，鋰離子電池裝機為94.0%，占據主導地位；壓縮空氣儲能、液流電池、鉛蓄電池和儲熱儲冷技術裝機也超過1%，也占據一定的市場份額。
綜合分析各儲能技術2022年的基礎研究、關鍵技術和集成示范的情況，各種儲能技術仍可以大致分為四個梯隊，和2021年基本一致。其中，第一梯隊為抽水蓄能，單機規模100 MW以上，占2022年全國儲能裝機的77.1%左右；第二梯隊為鋰離子電池、壓縮空氣儲能、液流電池、鉛蓄電池和儲熱儲冷技術，單機規?？蛇_10～100 MW，其中鋰離子電池裝機最多，有可能未來形成單獨的一個梯隊；第三梯隊為鈉離子電池、飛輪儲能和超級電容器，目前單機規?？梢赃_到MW級，其中鈉離子發展受關注最多，有可能未來進入第二梯隊；第四梯隊為重力儲能、熱泵儲電、壓縮二氧化碳和液態金屬技術等新型儲能技術，需要進一步的研發，以便實現集成示范和產業化應用。
圖10給出了2022年中國儲能技術和世界儲能技術先進水平的對比。從圖中可見，經過10余年國家和行業的持續投入，中國儲能技術的水平快速提升，同世界先進水平相比，總體上實現了從跟跑到并跑的轉變。壓縮空氣儲能、儲熱儲冷、鉛蓄電池、鋰離子電池、液流電池和鈉離子電池技術已達到或接近世界先進水平；抽水蓄能、飛輪儲能、超級電容和儲能新技術與世界先進水平還有一定的差距。同2021年相比，各儲能技術的總體發展水平基本一致，鋰電池和儲熱儲冷的技術成熟度有所提升。

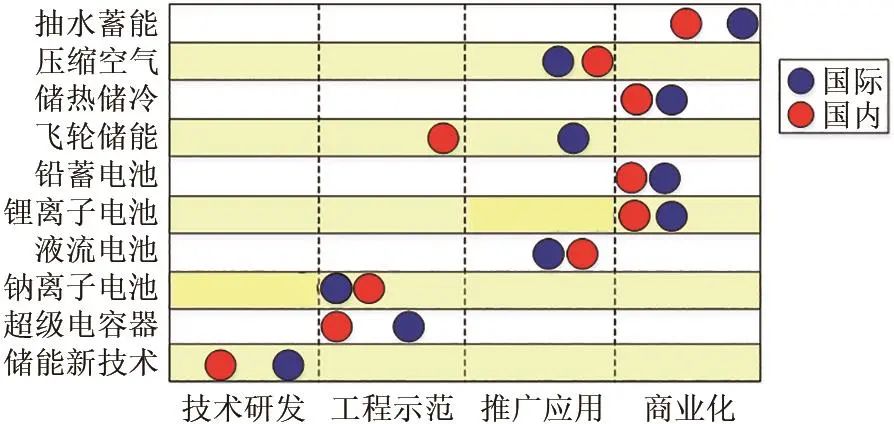

圖10 2022年中國儲能技術和世界先進水平的比較成熟度
綜合圖3、圖6和圖10可知，中國已經成為全球基礎研究和技術研發最為活躍的國家，中國發表SCI論文數已于2013年超越美國成為世界第一，而申請WIPO國際發明專利數則于2018年超越美國成為世界第一，這與基礎研究到關鍵技術研發通常需要5年左右的時間是吻合的。我們有理由相信，在基礎研究和關鍵技術研發的基礎上，再經過5～10年的發展，中國儲能產業水平有可能進一步提升，部分儲能技術有望達到世界領跑的水平。
14 結語與展望
2022年，中國儲能技術在基礎研究、關鍵技術和集成示范方面均取得了重要進展。這一年，中國機構和學者發表SCI論文13941篇，居世界第一位，占全球發表論文數的50.0%；中國機構和學者共申請中國發明專利47406件，申請WIPO國際發明專利1188件(2021年數據)，居世界第一位；中國新增儲能集成示范和產業化項目裝機容量16.5 GW，居世界第一位；中國已成為世界儲能技術基礎研究、技術研發和集成應用最活躍的國家。
（1）物理儲能方面：在抽水蓄能方面，我國在高水頭、大容量恒速抽水蓄能電站設計制造、施工建設、調試運行等已達國際先進水平；在變速抽水蓄能技術方面，首臺全功率5 MW級變速恒頻抽蓄機組的投運，標志著我國在該領域已取得重要進展，但和國外先進水平尚有差距。在壓縮空氣儲能方面，我國在100 MW級壓縮空氣儲能系統方面取得了里程碑式的進展，中科院工程熱物理所的張家口國際首套100 MW先進壓縮空氣儲能國家示范項目實現并網發電；300 MW級先進壓縮空氣儲能關鍵技術是目前研發的重點，多個示范工程已啟動。在儲熱儲冷方面，復合相變儲熱、高溫熔鹽儲熱、冰漿儲冷、無源相變儲冷是當前技術研發的熱點；相變蓄熱供暖、儲熱系統耦合燃煤發電、高溫儲熱耦合太陽能熱利用、相變儲冷需求側響應等是目前應用研究的熱點。在飛輪儲能方面，我國大功率飛輪儲能取得了重要進展，但與國際領先水平仍有一定差距；總體上我國中高速飛輪儲能單機儲能量正在從5～20 kWh向50～100 kWh發展、功率正在從200～400 kW向500～2000 kW發展。
（2）化學儲能方面：在鉛蓄電池方面，技術研發主要集中于鉛碳電池，主要研究方向為負極材料、正極材料和電解液等，從而提升電池的壽命、能量密度和充放性能等；目前鉛蓄電池儲能主要應用為用戶側儲能和通訊基站儲能等。在鋰離子電池方面，我國在液態電解質鋰離子電池研究保持活躍并開始大規模應用的同時，固態半固態鋰離子電池成為新的熱點；鋰補償技術、超大電池技術、液冷儲能技術是今年的技術進展亮點，硫基電池、錳基電池等新型鋰電池技術也不斷涌現。在液流電池方面，全釩液流電池仍為當前液流電池主流技術，今年取得了里程碑式進展，實現了100 MW級系統并網發電；提高電堆功率密度、離子傳導膜國產化等問題，是當前研究的重點，同時也在積極探索鋅溴、鐵鉻、鋅鐵等液流電池新體系。在鈉離子電池方面，今年我國鈉離子電池迎來歷史發展機遇，是儲能行業的熱點領域；正負極材料研究和工藝路線研究活躍，多家企業已開展大規模產業化布局。在超級電容器方面，基礎研究、單體制備、成組管控、系統集成與應用等方面取得了重要進展；實現了在新能源發電、軌道交通、輪船動力等領域的示范應用；鋰離子超級電容、高電壓耐熱性技術、超級電容混合儲能技術是當前的研究熱點。在新型儲能技術方面，研究熱點在于重力儲能、熱泵儲電、壓縮二氧化碳、液態金屬電池、有機電池、雙離子電池等。
（3）集成與安全方面：在集成技術方面，我國規模儲能電站集成技術，已由粗放式集成向一體化安全高效集成方向轉變；電池功率變換拓撲技術、電池系統智能診斷技術和內功率分配技術、高效智能溫控技術和液冷技術、規?；嚎刂萍夹g(shù)等取得重要進展并開始應用。在消防安全技術方面，化學儲能的消防安全已成為行業關注的熱點；在儲能電池系統火災發生機理、滅火劑及其機理、熱失控火災預警技術等方面均取得重要進展；多參數融合預警技術和全氟己酮補償式噴射技術、管網式七氟丙烷滅火系統結合供水管網的自動噴水滅火系統得到示范應用。
展望2023年，中國儲能有望繼續保持規?；l(fā)展的良好態勢。隨著國家雙碳戰略和能源革命的深入實施，中國儲能技術領域?qū)⒂型^續加速發展，基礎研究、關鍵技術和集成示范有望繼續保持國際最活躍國家地位，發表論文、申請專利數、裝機規模有望繼續保持世界第一，百兆瓦級大規模儲能項目將成為常態，儲能領域大概率將迎來又一個快速發展的一年。
