中國儲能網訊：伴隨高比例新能源接入并網，源網荷儲四側正發生著特性變化，電力系統將面臨安全穩定方面的六大核心問題——電力電量平衡、短路電流、同步穩定、寬頻振蕩、電壓穩定和頻率穩定。
這六大核心問題是如何引起的？新型電力系統又是如何解題的呢？
本期，先對電力電量平衡相關內容進行解析。
一、電力電量平衡是什么？
由于電能無法被大量存儲，因此電力系統具有即發即用的特性。這種特性使得電網需要實時滿足發電與用電的平衡，即電力電量平衡。
電力平衡是一種瞬時平衡，指在某一時刻，用電功率與發電功率保持平衡。
簡單化至家庭場景，家里配備了一臺小型發電機，若某一時刻這臺發電機所發的電，能滿足同時工作的所有電器用電，這家就達到了電力平衡。
而電量平衡是一種過程平衡，指某一段時間內，用戶需求的電能量與發電廠發出的電能量之間的平衡。
電力電量平衡屬于電力系統的基本安全穩定問題。在傳統電力系統中，衡量電力電量是否平衡的標準一般看最大負荷時刻。發電機組若能滿足最高負荷的用電需求，即可實現實時平衡。而在新型電力系統中，卻有了不一樣的平衡標準。
二、電力電量平衡面臨的挑戰
在傳統電力系統中，負荷側以剛性、純消費型的用電負荷為主，負荷預測準確度較高。電源側以火電和水電裝機為主，發電可控且出力連續、穩定。因此可較準確地預測電網用電負荷和發電能力，維持電力電量平衡難度較小。

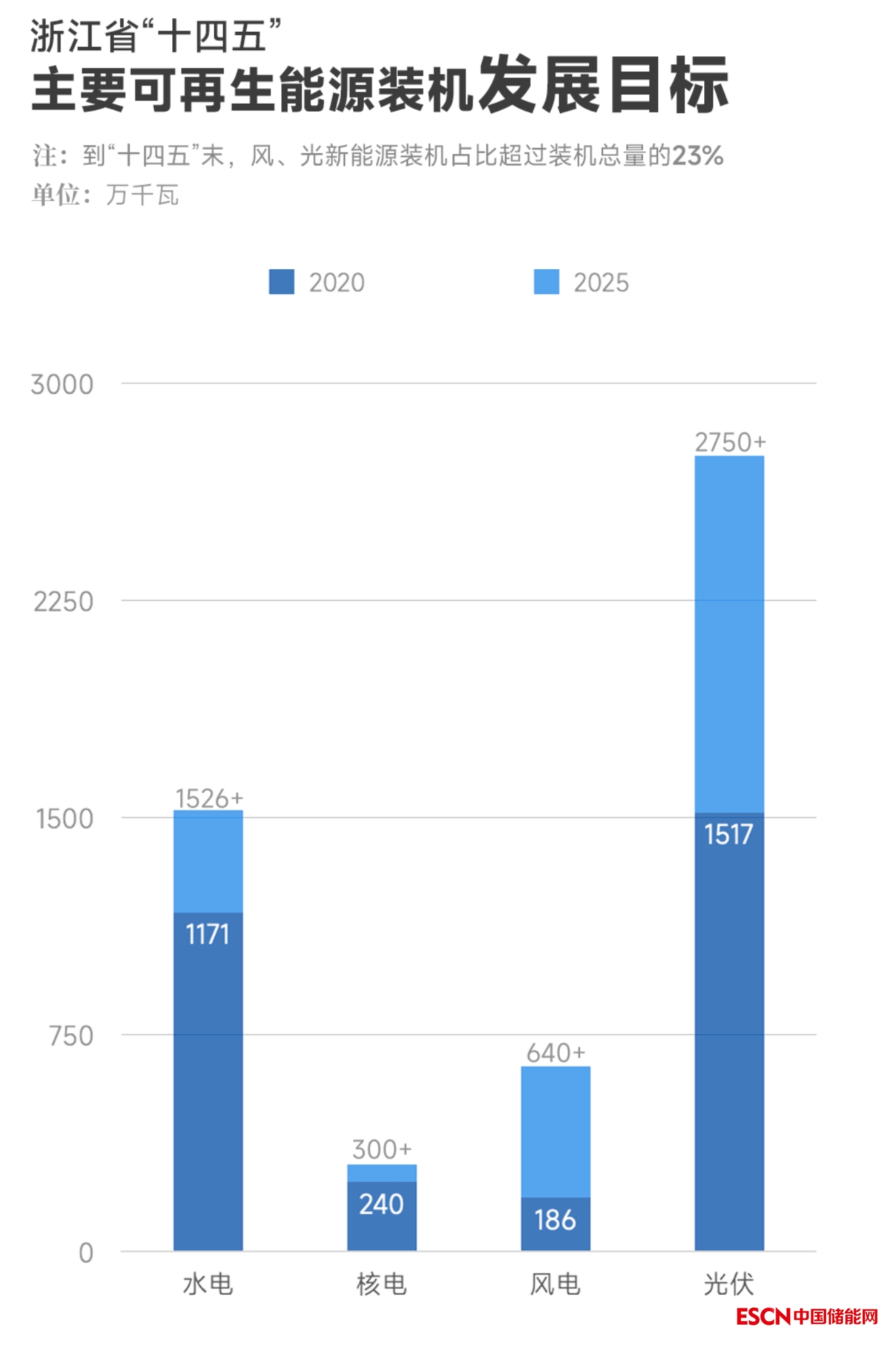

而隨著新型電力系統建設的推進，新能源大規模接入電網，浙江電源結構將發生深刻變化。根據《浙江省可再生能源發展“十四五”規劃》中“風光倍增計劃”，到“十四五”末，浙江光伏裝機達到2750萬千瓦以上，風電裝機達到640萬千瓦以上，風、光新能源裝機占比超過裝機總量的23%。
電源將由火電、水電、核電的傳統旋轉發電機為主，轉變?yōu)橛尚履茉礊榇淼撵o止發電機與傳統旋轉發電機共同主導。此類變化使得電力電量平衡有多場景特征，即使最大負荷時刻可達到平衡，但在某些時刻新能源大發或無出力情況下可能無法平衡。
電力電量平衡面臨新的挑戰。
1.“虛胖”導致可信出力有限
新能源裝機容量雖大，卻都是“虛胖體質”，可信出力有限。可信出力是指，在電力負荷需求最大時，新能源能夠提供的電力供應能力。
火電、水電等常規電源的出力可控性強，可以做到“源隨荷動”。而新能源出力受到天氣影響，出力與負荷需求無法實時匹配。

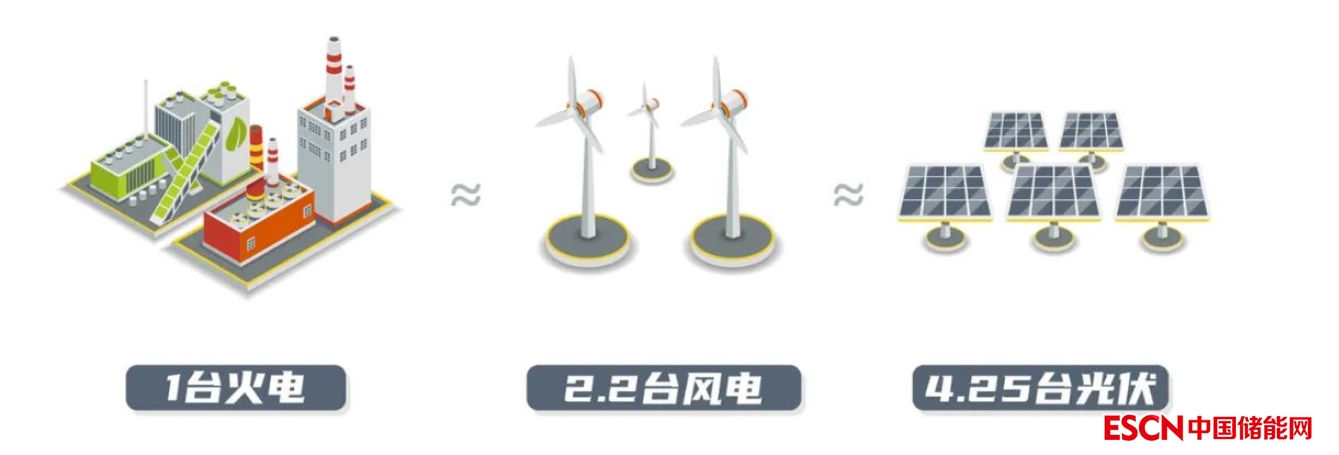

相同電量供應下，不同類型機組所需裝機容量對比

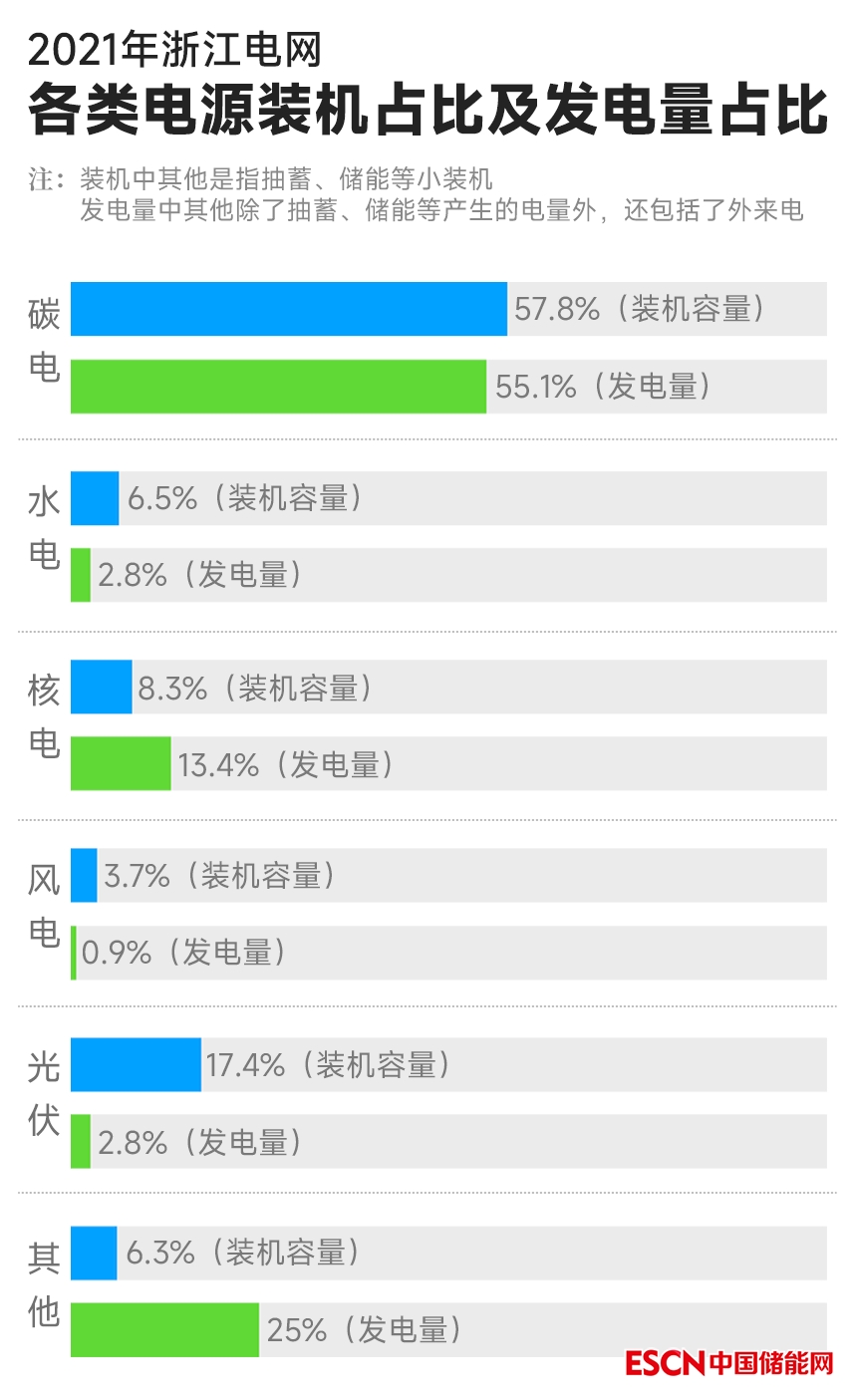

據統計，相同裝機容量下，新能源發電年平均利用小時數遠小于火電機組。以2021年為例，浙江火電平均發電利用小時4762小時，風電平均發電利用小時2165小時，而光伏僅1122小時。在浙江夏季午間用電高峰時刻，光伏的可靠出力僅占裝機容量的16%，而風電的可靠出力僅占裝機容量的6%。
新能源與負荷的“錯峰”現象，以及新能源出力的不確定性，導致在負荷高峰時段，電力電量平衡支撐能力較弱。
2.新能源開發利用受技術限制
在風電開發利用方面，目前我國已開發的海上風電以近海風電為主。受生態環境保護、交通航道占用等因素影響，近海風電項目的站址資源日趨緊張。
相比之下，中遠海具有更廣闊的海域資源，風能資源豐富，風速更穩定，因此大家對海上風電開發的目光逐漸轉向中遠海。
目前對于與陸地距離80千米以下的近海風電，主要采用50赫茲交流海纜進行輸電。但受到交流海纜特性影響，距離80千米以上的中遠海風電送出在技術上存在問題。如何實現大容量中遠海風電跨海輸送成為中遠海風電開發的關鍵技術難題。
在光伏開發利用方面，分布式光伏的大規模開發給電網的運行帶來了新的挑戰。傳統的配電網內只有負荷，沒有電源，配網的主要職責只是保障配網內負荷電力的可靠供應。
隨著分布式光伏的開發和接入，配電網將轉變?yōu)楹写罅糠植际诫娫吹挠性磁潆娋W(wǎng)，在保障電力供應的同時，還需實現分布式光伏的可靠消納，配電網運行管理變得更加復雜。因此，亟需對配電網進行智能化升級和改造，以此促進分布式光伏的消納能力。
3.短期調節能力有限
由于新能源出力具有波動性且不可控制，傳統電源的出力需要配合新能源出力變化進行實時調節，以滿足電力電量平衡的需求。傳統電源需要滿足的調節需求也稱為“凈負荷”，即為總用電負荷扣除新能源出力后的負荷。受大規模光伏接入的影響，電網的短期（日內）電力電量平衡調節難度日益增大。
電網的日內凈負荷呈現“鴨子曲線”特征。早上，隨著光伏開始發電，凈負荷下降(鴨尾巴)。當中午太陽最強的時候，凈負荷達到最低點(鴨的腹部)。在傍晚時分，隨著光照的下降，凈負荷迅速上升(鴨脖子)。夜間用電負荷需求逐漸下降，凈負荷也開始下降(鴨頭)。
電網凈負荷低谷從以往的單一夜間時段低谷變?yōu)槲玳g光伏大發時段和夜間時段的雙低谷。隨著光伏裝機占比的不斷增加，鴨肚子會越來越深，鴨脖子越來越長。
目前，煤電在電源結構中仍占主導地位，因此燃煤機組承擔了最主要的調節任務。根據“鴨子曲線”特性，在午間時段，光伏大量發電，煤電需要降低出力。但為保證鍋爐的穩定燃燒，降低出力具有一定下限（浙江燃煤機組的最小技術出力限制為40%額定功率），可能出現調節不足的問題。
而在晚高峰時段，失去光照后的光伏出力快速下降，煤電出力需要快速爬坡增長。因此亟需全面提高燃煤機組靈活調節能力，實現“上得去、下得來、爬得快”，來應對新能源出力變化帶來的短期調節需求。
4.中長期調節能力有限
新能源“靠天吃飯”的屬性明顯，給中長期（周、月、年）電力電量平衡也帶來新挑戰。
在極冷無光、極熱無風等極端天氣，或是梅雨季節影響下，新能源出力不足的時間持續數天或數周，可能造成長時間尺度的新能源部分供電缺口。
雨季時新安江水電站九孔泄洪
2022年1至2月，浙江出現長期陰雨天氣，全省1700萬千瓦裝機容量的光伏，最大出力維持在400萬千瓦以下，最低時只有100萬千瓦，對電力可靠供應的支撐有限。
在國慶、春節等假日期間，工廠、寫字樓等休假停工，出現極端小負荷情況，這時新能源的消納也是一個難題。部分時段新能源出力大發時，可能導致燃煤機組出力需低于40%的情況，給相關機組的穩定運行帶來挑戰。隨著新能源的進一步大規模接入，未來部分時段新能源出力甚至有可能超過負荷總量，新能源消納難度增大。
目前電力系統中雖已配置了抽水蓄能、電化學儲能等儲能設備，但此類儲能電力電量調節時間尺度一般為小時級，面對新能源中長期出力不足或出力過大時，難以滿足幾天甚至幾十天中長時段的電力電量平衡的調節需求。
三、破題思路
新型電力系統的建設使得源網荷儲四側涌現了大量新技術、新設備，也給針對因新能源接入而加劇的電力電量平衡問題，帶來了新的解題思路。
以浙江電網為例：
在應對新能源“虛胖”方面，國網浙江電力正開展新能源多時空尺度功率高精度技術的研究，降低電網調度難度、增加新能源并網友好性，減少新能源出力運行波動性和不確定性對電網運行帶來的沖擊。目前，已構建了“點-線-面”分布式新能源多時空尺度功率預測體系，搭建基于云計算與人工智能的智能化預測服務，同時為全省11地市的600余個分布式光伏站點提供多尺度功率預測，實現面向綠色調度的分布式新能源功率精準態勢感知。

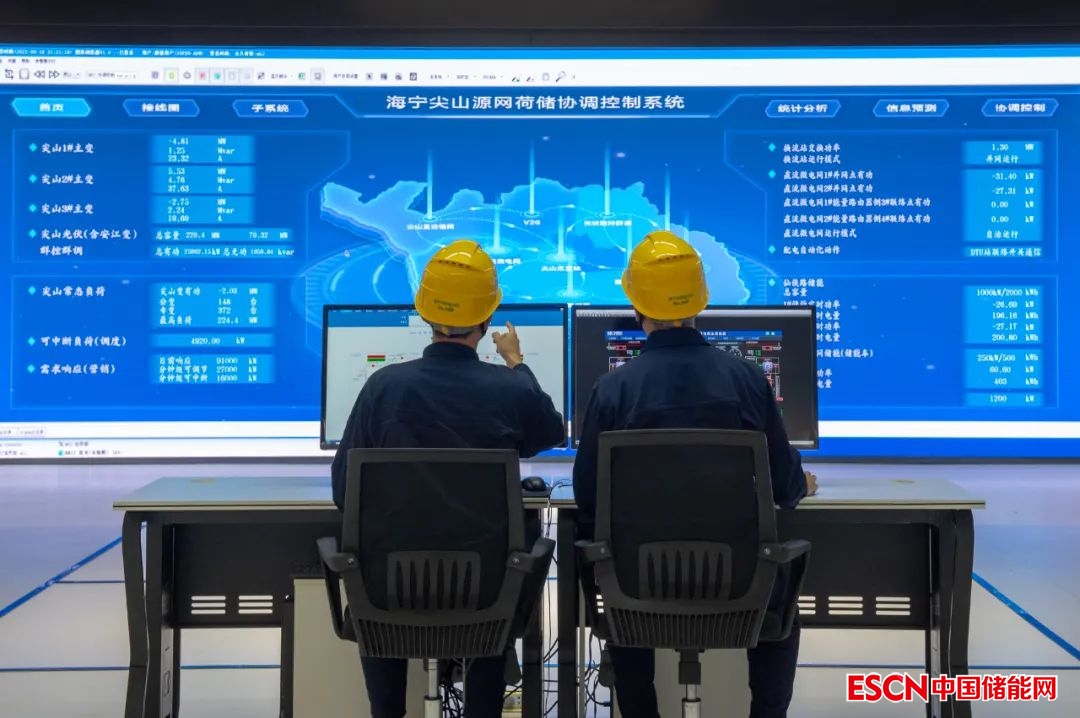

供電員工正利用源網荷儲協調控制系統，對海寧全市源、網、荷、儲四側資源狀態進行實時監控｜吳亦冰 攝
為了提高新能源開發利用水平，國網浙江電力正開展大規模新能源柔性接入優化技術研究，利用柔性低頻輸電、多電壓等級直流電網新技術，提高中遠距離規?；Ｉ巷L(fēng)電開發和送出能力；同時開展高比例分布式光伏靈活并網技術研究，增強高密度光伏的開發利用能力。目前已在臺州開展世界首個柔性低頻輸電示范工程的建設，可實現80-185公里范圍內風電的經濟高效送出，為中遠海風電的開發利用提供了解決方案。
大陳島上的風力發電場｜吳俊華 攝
在提高短期調節能力方面，國網浙江電力從源荷儲多側協同發力，構建多元靈活調節體系。源側，開展火電靈活性改造，降低煤電機組最小出力限制，實現20%-30%額定出力下安全運行。負荷側，不斷擴充需求響應資源池，通過可中斷負荷、虛擬電廠、負荷聚合商等提供輔助服務，積極參與電網調節互動，實現“源荷互動”。儲能側，積極布局抽水蓄能及其他新型儲能，充分發揮多類型儲能資源的靈活調節能力。

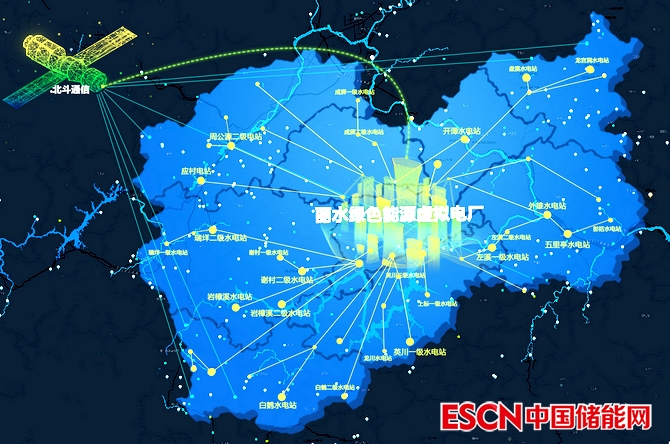

麗水綠色能源虛擬聚合電廠構成示意
在提高中長期調節能力方面，國網浙江電力正開展氫能、電能、熱能等異質能源互聯互通技術的研究。在新能源發電大量盈余的時段，通過新能源制氫、甲醇和氫衍化物等進行消納。在長時間新能源發電不足時，通過將氫能、甲醇等異質能源轉換為電能實現電力供應保證。目前，已在寧波慈溪、杭州、麗水縉云、臺州大陳島建設氫電耦合能源樞紐示范工程，工程投運后將創新電能與氫能的協同運行方式，為中長期電力可靠供應提供解決方案。
供稿：電科院 董煒 華文 唐雅潔 江航
