作者：熊亞林1,2(圖片), 劉瑋1,2, 高鵬博2(圖片), 董斌琦1, 趙銘生2
單位：1. 國華能源投資有限公司；2. 北京國氫中聯氫能科技研究院有限公司
引用： 熊亞林,劉瑋,高鵬博等.“雙碳”目標下氫能在我國合成氨行業的需求與減碳路徑[J].儲能科學與技術,2022,11(12):4048-4058.
DOI：10.19799/j.cnki.2095-4239.2022.0364
摘 要 氨(NH3)是現代社會中重要的化工產品之一，在農業和工業等領域均有重要的應用。當前我國合成氨過程中原料氫的生產以化石能源為主，為實現“雙碳”目標，有效緩解高碳排放問題，電解水制氫等綠色合成氨技術與氨的清潔利用技術成為重要的突破口。本文對我國合成氨現狀以及未來趨勢進行研究，并基于長期能源替代規劃系統(LEAP)模型，結合經濟性驅動，以氫氣價格和政策為主要驅動因素，考慮不同原料合成氨的替代，模擬我國合成氨行業2020—2060年的氫需求及碳排放趨勢。結果表明，2060年，我國合成氨需求量將達1.2億噸，氫氣需求量達2128萬噸，新增需求主要來源于船舶氨燃料、氨發電等新領域，超過合成氨的氫需求量的50%。我國合成氨行業由化石能源向可再生能源轉換有著巨大的潛力，隨著可再生能源制氫成本的降低，可再生能源制氫合成氨占比將會大幅度上升，超過97%。在碳排放方面，我國合成氨工業將在2030年達峰，峰值為2.2億噸，2060年合成氨工業碳排放920萬噸。為實現碳中和目標，我國應在可再生能源豐富的地區優先開展電解水制氫合成氨示范項目，加大力度開展電解制氫以及溫和條件合成氨關鍵技術及應用，盡早實現低碳合成氨技術大規模應用，在氨應用方面，加大氨燃料發動機和摻氨發電的研究。
關鍵詞 LEAP模型；合成氨；氫能；碳排放；綠氨
2021年9月，我國提出了2030年實現碳達峰，2060年實現碳中和的愿景。為實現雙碳目標，氫能與綠氨等清潔能源成為深度脫碳的重要路徑。氨(NH3)是現代社會中最為重要的化工產品之一，也是最早通過異相催化實現大規模工業化生產的化工產品。氨與人類社會的發展密切相關，在過去的一百年中，氨在農業領域的應用是我國合成氨需求的最主要來源。得益于以氨為原料生產的氮肥的大規模應用，全球糧食產量增長迅速，少部分氨作為原料應用于合成纖維、炸藥與塑料等工業領域，但合成氨存在高耗能、高排放等問題。2020年，我國合成氨能源消耗為7198.3萬噸標煤，約占全國能源消費總量的1.4%，直接排放的二氧化碳達2.19億噸，占化工行業排放總量的19.9%，占我國碳排放總量的2.2%。高排放主要是因為我國合成氨過程中原料氫的生產以煤為主。“雙碳”目標下，以電解水制氫合成氨為代表的前端清潔替代與碳捕集和封存(CCS)為代表的后端處理等技術將成為合成氨脫碳路徑的重要抓手。
此外，通過清潔低碳?xì)浜铣傻陌北徽J(rèn)為是理想的清潔能源載體(H含量為17.8%質量分?jǐn)?shù))之一，燃燒產物僅為N2和H2O。氨逐漸被全球視為從化肥到綠色能源的零碳能源載體，這是由氨的物理化學特性決定的，從體積能量密度來看，液氨體積能量密度(11.5 MJ/L)比液氫(8.5 MJ/L)高35%。從能耗角度，合成氨的能耗與氫液化的能耗相當。從儲運角度，液氨儲運更便捷，一方面氨的運輸法規健全，可以利用現有的運輸基礎設施。另一方面氨儲運成本更低，氨的沸點為-33.36 ℃，H2的沸點為-252.9 ℃，氨更容易液化，同體積液氨比液氫多至少60%的氫，同質量液氨的儲罐在成本上是液氫儲罐的0.2%～1%，在重量上是液氫罐的1%～10%。液氨的蒸發速度是液氫的1/10。從安全角度，氨燃燒發生火災和爆炸的可能性極低，且人對氨的氣味極其敏感，泄露易察覺。因此國際上提出氨=氫2.0概念，將其視為單一氫能長尾問題的解決方案。全球布局綠氨的國家逐漸增多，氨被認為在重型交通運輸和發電等領域具有脫碳應用潛力。致力于打造“氫社會”的日本在2021年制定了2021—2050“日本氨燃料路線圖”，在氨應用端，計劃到2030年通過燃煤摻氨替代日本煤電廠20%的煤炭供應，隨著摻燒氨技術的成熟，這一比例將上升到50%以上，最終目標是建設純氨發電廠，作為新的低碳電力結構的一部分。在船運方面，日本計劃在2025年前完成氨燃料船舶技術研發與示范，2025年后進入推廣應用階段。在氨燃料供應方面，日本目前使用量約100萬噸/年，其中約20%進口。日本計劃到2030年建立氨供應鏈，需求量約300萬噸/年，到2050年，日本境內氨需求量將增加到3000萬噸。氨源計劃從北美、中東、澳大利亞等適合的地方建造氨生產廠，在國外完成氨的生產過程，將氨運輸至日本并建立國內供應鏈。2020年底，日本從沙特阿拉伯已經運送了40噸低碳氨用于燃煤摻氨。韓國宣布將2022年作為氫氣-氨氣發電元年，力求打造全球第一大氫氣和氨氣發電國。計劃至2027年完成將氨作為零碳發電燃料的研究和測試，從2030年開始實現氨燃料發電商業化，將氨占燃料的比例提高到3.6%，以減少其在電力生產中對煤炭和液化天然氣的依賴。歐盟、美國和澳大利亞也在氨的新興應用領域發布了相關的政策。
我國在氨的新興應用領域也取得了突破性進展，在摻氨發電領域，國家能源集團發布“燃煤鍋爐混氨燃燒技術”，標志著我國燃煤鍋爐混氨技術邁入世界領先行列。在氨船舶設計建造領域，上海船舶設計研究院完成了18萬噸氨燃料散貨船的開發設計，并取得勞氏船級社的原則性批準證書；江南造船與勞氏船級社、瓦錫蘭合作，研發設計的氨燃料(NH3)動力超大型液化氣體運輸船(VLGC)獲得船級社頒發的原則性認可證書。

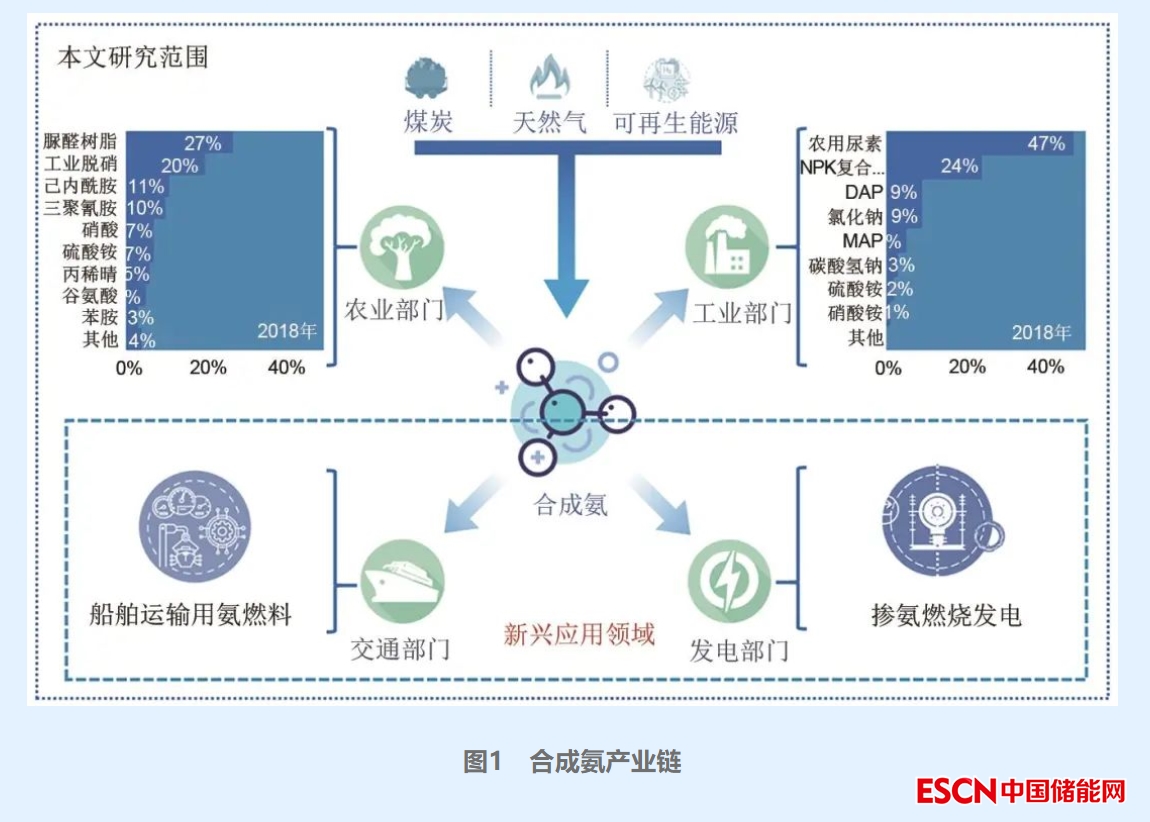

但是，我國合成氨行業通過電解水制氫、CCS等技術應用的碳減排路徑和清潔氫的需求還不明確，且合成氨的需求研究目前主要集中在傳統農業和工業領域，對于重型交通運輸領域和發電領域等新興需求研究甚少。研究氫能在合成氨領域需求與減碳路徑，具有重要的現實意義和急迫性。本文通過LEAP模型結合經濟性驅動，進行合成氨行業需求(如圖1所示)、氫能需求和氫源供給結構進行預測并對碳減排進行分析。
1 我國合成氨行業發展現狀
1.1 我國合成氨產業現狀

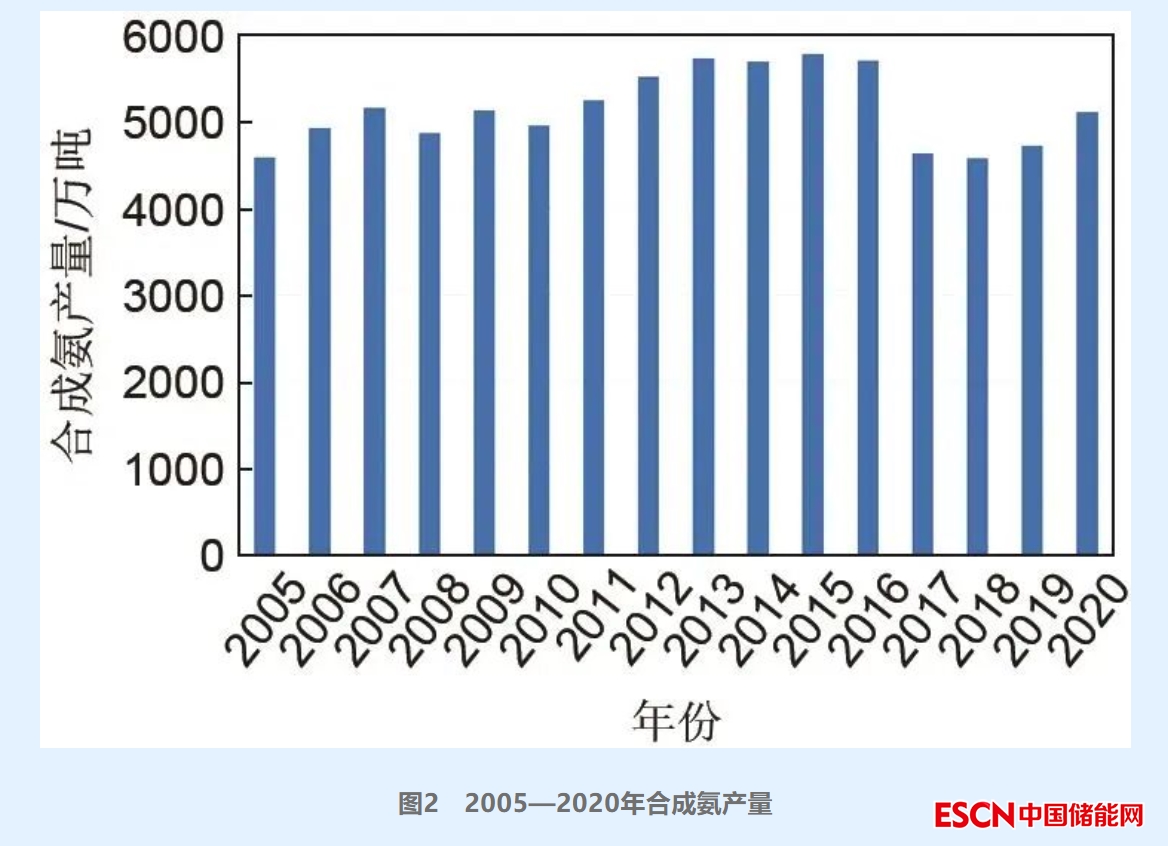

我國是最大的氨生產國，產量占全球產量的30%。根據國家統計局統計，我國2005—2020年合成氨產量如圖2所示，自2005年以來，我國合成氨產量逐年攀升，至2015年達到峰值5791萬噸。十三五以來，工業和信息化部要求重點行業淘汰落后以及過剩產能，其中合成氨行業不得少于1000萬噸，近5年以來，我國合成氨伴隨著環保限產以及落后產能的淘汰，產量逐年減少，于2018年達到最低位4587萬噸。
從下游消費結構來看，呈現“減肥增化”的趨勢，氨用于化肥生產的氨從2010年90%的占比下降至目前總量的70%。隨著我國人口增長放緩、漸趨穩定并緩慢下降，目前中國的單位耕地面積化肥使用量已經處于高位，國內化肥消費量將逐漸呈平緩下降趨勢。剩余30%的氨應用于一系列工業生產中，氨是重要的化工產品與原料，是常用的無機溶劑、制冷劑、煙氣與尾氣脫硝的重要助劑，也是硝酸、固體銨鹽、尿素、丙烯腈、橡膠和化學纖維等化工產品的主要原料。但合成氨將在一些新興領域發揮重要作用，氨可以替代目前大部分化石燃料的應用場景，尤其是在船舶燃料和燃煤電廠摻氨發電中，將成為合成氨新增需求的新動能。
從產能分布來看，目前我國合成氨產能區域主要分布在山東、山西、河南、內蒙古、新疆、江蘇等資源條件較好的地區，這些地區合成氨產能約占總量的2/3左右。今后氮肥等產業布局將進一步向原料資源地集中，實現就近轉化，減少污染和損失，隨著綠氫產業的布局，也將呈現向西部等可再生能源豐富地區轉移的趨勢。

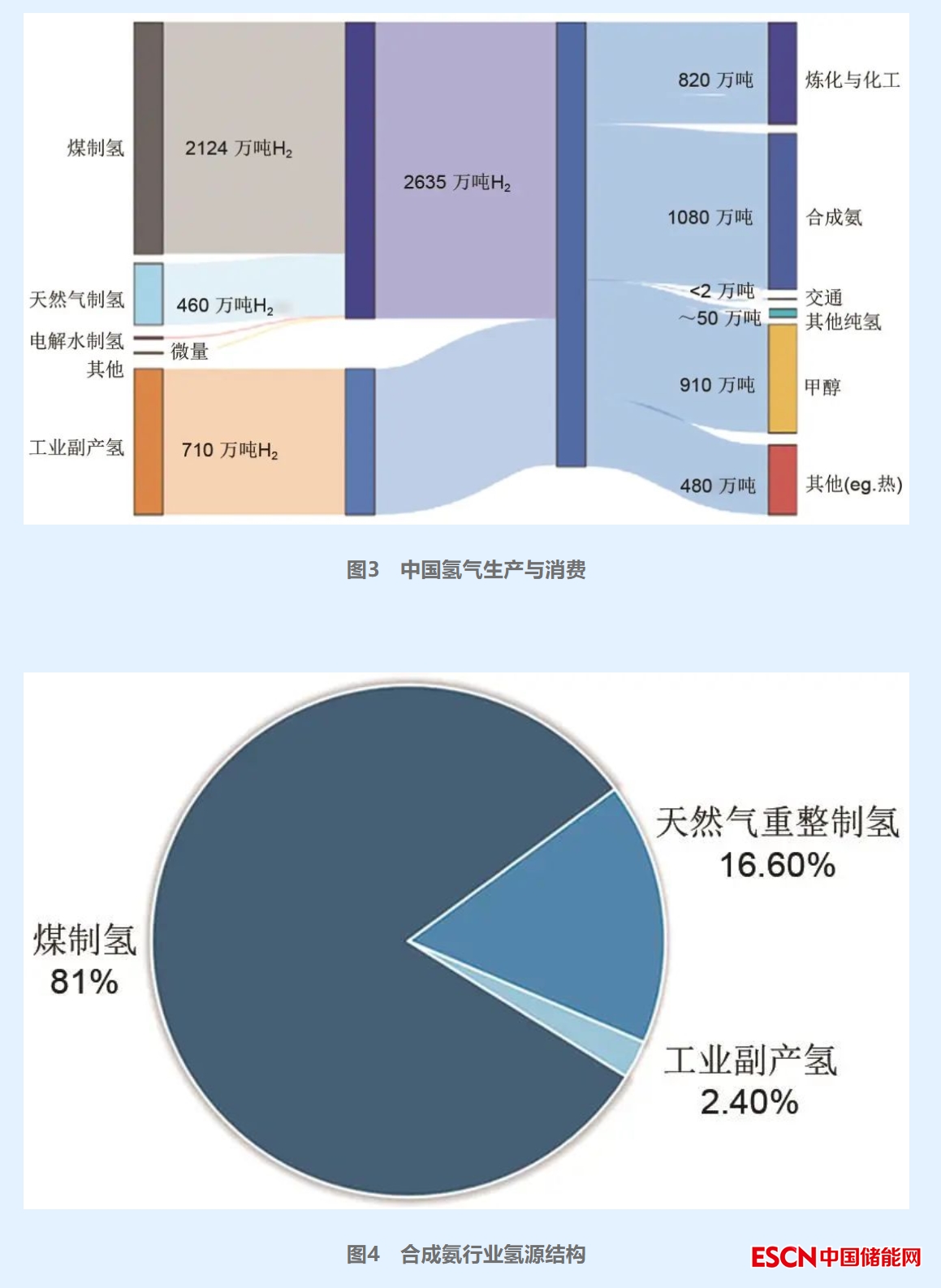

從合成氨氫源來看，根據中國氫能聯盟統計，合成氨對氫氣需求量是最大的氫氣終端消費領域，如圖3所示。2019年合成氨產量5760萬噸，生產合成氨的中間原料氫氣消費量為1080萬噸，占?xì)錃庑枨罂偭勘壤哌_(dá)32.3%。從氫源結構來看，81%的氫氣來源于煤氣化工藝，天然氣重整制氫占比16.6%，剩余2.4%的氫氣來源于焦炭副產氫與蘭炭副產氫，如圖4所示。
1.2 技術現狀
1.2.1 合成氨技術

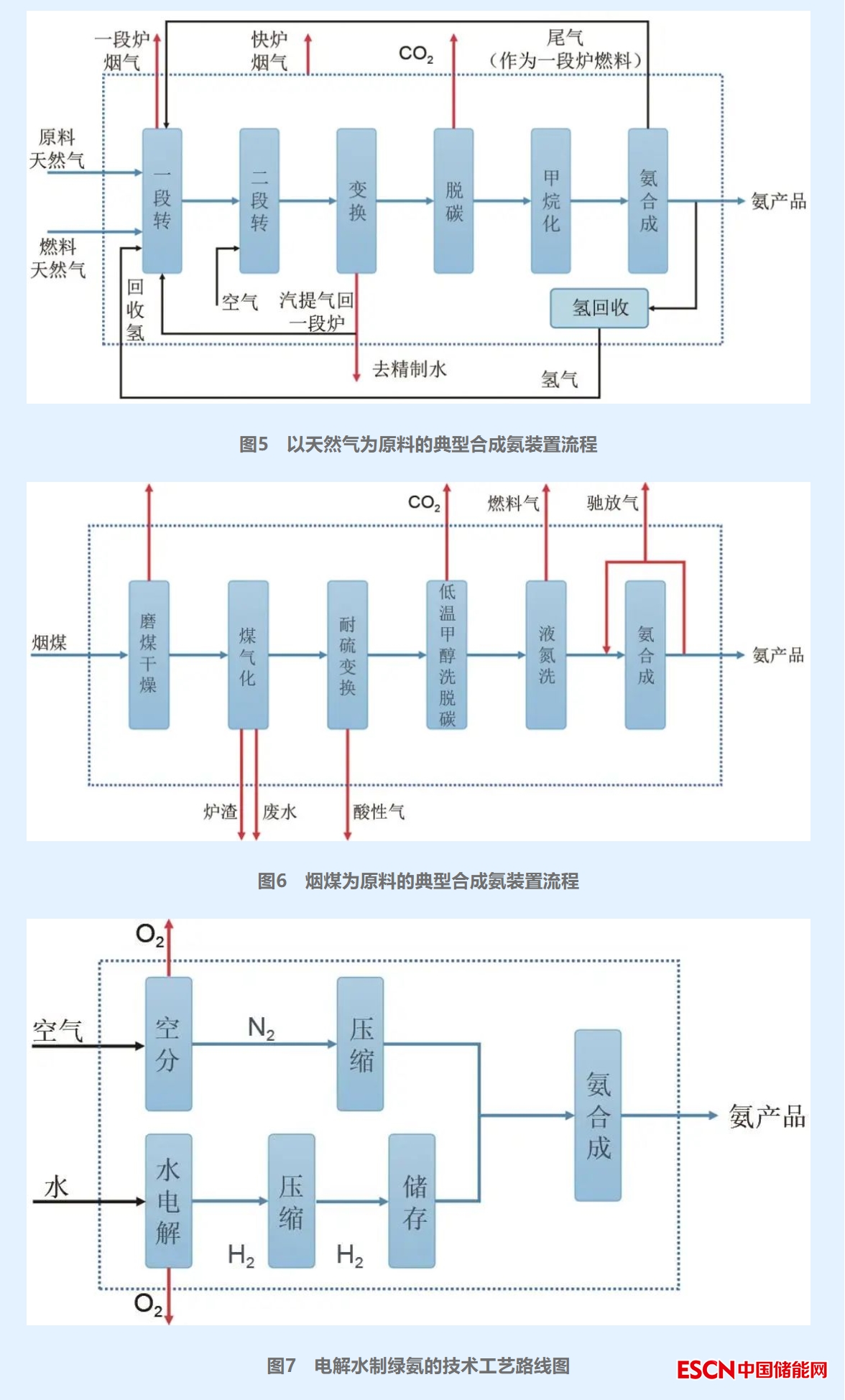

目前，Haber-Bosch法仍是全球唯一具有工業級規模的合成氨技術，該法主要包含造氣、凈化、壓縮合成三個主要步驟。一是造氣，即以天然氣、煤為原料，制備含有氫氣、氮氣、一氧化碳的粗原料氣；二是凈化，造氣過程中制得的粗氣含有一氧化碳、二氧化碳等雜質，這些雜質不能腐蝕管道設備，而且能使催化劑中毒，因此在氫氮原料氣送往合成塔之前必須進行凈化處理，除去各種雜質，獲得純凈的氨氮混合氣；三是壓縮與合成，這主要是Haber-Bosch工藝，將純凈的氫氮混合原料氣壓縮到高壓，在催化劑及高溫條件下合成氨?？稍偕娏铣砂奔夹g(shù)以清潔能源電解水生成的氫氣取代傳統工藝中的化石能源(煤、天然氣)，與從空分系統中得到的氮氣反應生成氨。以天然氣、煤炭和電解水制氫為原料的典型合成氨裝置流程如圖5、圖6和圖7。
傳統Haber-Bosch合成氨由于受到熱力學限制，轉化率僅有10%～15%。隨著近年來化石燃料的大量消耗、環境惡化日益加劇，亟需找到一種綠色環保的合成氨工藝替代路線，電解水制氫合成氨工藝將是未來發展的趨勢。我國科技部國家重點研發計劃從兩方面開展，一是氫源綠色化替代，二是合成工藝低溫低壓化。電化學合成氨可以在低溫常壓狀態下進行，反應過程清潔環保，比Haber-Bosch工藝減少約 20%的能耗，并且不受熱力學限制。2021年度“氫能技術”專項支持了“電解制氫—低溫低壓合成氨關鍵技術及應用”和“十萬噸級可再生能源電解水制氫合成氨示范工程”，開展電解制氫以及溫和條件合成氨關鍵技術及應用，突破近常壓氫氣和氮氣合成氨新技術，探索可再生能源與低溫低壓合成氨互補融合新路徑。
1.2.2 氨利用：船用氨燃料研究
隨著國際海事組織(IMO)的有害物排放法規的實施和國家及地方政策的持續引導和推動，船舶行業的大氣污染物治理與應對氣候變化迎來契機，使用低碳/零碳燃料為動力的船舶進入快速發展期，航運減碳技術市場前景十分廣闊。由于氨的零碳屬性，在用作內燃機燃料時不會產生碳排放，此外氨的體積能量密度比氫氣高，可以提高船體空間利用率，從而使得氨燃料在船上存儲具有經濟可行性。根據能源轉型委員會(ETC)估計，從長遠來看氨是遠洋船舶的“最終燃料”，用作船運燃料的氨的總量相當于常規農業和工業用途的一半以上。為了滿足國際航運船隊的需求，需要6.5億噸以上的氨，相當于6500 TWh的可再生能源發電量。因此以合理的成本使用電解法生產綠氨是目前主要的研究方向，我國雖然完成了氨燃料散貨船的開發設計，但是關于氨燃料發動機的技術相對落后，在今后可以加大研發支持力度。溫特圖爾發動機有限公司(WinGD)、德國曼集團(MAN)等全球領先的船用動力總成供應商均開始部署氨燃料低速機的研發工作，預計2024年將投入市場，引領能源和船海工業向零碳解決方案轉型。
1.2.3 氨利用：燃煤摻氨發電研究
我國煤電裝機規模大、服役時間短、碳排放量大、轉型難度大，化解煤電結構性風險迫在眉睫。我國燃煤發電產生的二氧化碳排放量占我國總二氧化碳排放量的34%左右，減少燃煤發電的二氧化碳排放是我國順利實現碳達峰碳中和目標的關鍵，即便摻混少量氨替代煤炭也能減少極為可觀的碳排放量，不少科研團隊開展了氨與煤粉在鍋爐中的混燃研究。然而，目前對于氨在不同工況下的燃燒特性，如點火延遲時間、火焰速度與結構、燃燒極限、NOx生成特性等關鍵參數尚未完善，對于氨燃燒的反應動力學機理也仍處于不斷驗證改進階段，摻氨發電技術在燃煤發電廠的商業化進程中仍面臨挑戰。全球范圍內將氨作為鍋爐低碳燃料的研究仍處于起步階段，且皆集中在實驗室或中試的小尺度研究，還未能在工業尺度條件下驗證將氨作為低碳燃料大規模使用的可行性。國家能源集團以35%摻燒比例在40兆瓦燃煤鍋爐上實現了混氨燃燒工業應用，開發了可靈活調節的混氨低氮煤粉燃燒器，并配備多變量可調的氨供應系統，完成了對氨煤混燃技術的整體性研究，為更高等級燃煤鍋爐混氨燃燒系統的工業應用提供了基礎數據和技術方案，標志著我國燃煤鍋爐混氨技術邁入世界領先行列。
1.3 氨的供應與貿易
氨是一種定價透明的全球大宗商品，整個生產、運輸、交易市場存在已久并且成熟，其市場遍布世界各地，全球出口量約占總產量的10%。天然氣豐富的地區如俄羅斯、特立尼達和多巴哥是主要的出口國家和地區，通過氨及其衍生物貿易出口實現經濟增長。
相比于氫，氨作為貿易成熟的化工品，擁有從工廠制備、儲存、運輸和使用等完整的商業供應鏈體系。氨的專用港口、管道和儲存設施等重要的基礎設施對氨貿易至關重要。全球減碳的大背景下，國際社會對商品的低碳要求越來越高，可再生氫生產的綠氨成為未來氨貿易的發展要求和趨勢。我國擁有巨大的生產清潔氨燃料所需的可再生電力優勢，在滿足國內氨的應用需求的同時，借助國內成熟的供應鏈體系，依托周邊日韓氨需求量大的市場，在未來開展綠氨國際貿易具有巨大的潛力。
2 分析模型原理
本研究選用情景分析模型，具體采用基于長期能源替代規劃系統LEAP模型(long-range energy alternatives planning system)工具，它包括能源供應、能源加工轉換、終端能源需求等環節; 該模型主要可用于國家和城市中長期能源環境規劃，分析預測不同驅動因素下全社會中長期能源供應與需求，并計算能源在流通和消費過程中的常規大氣污染物及溫室氣體排放量。

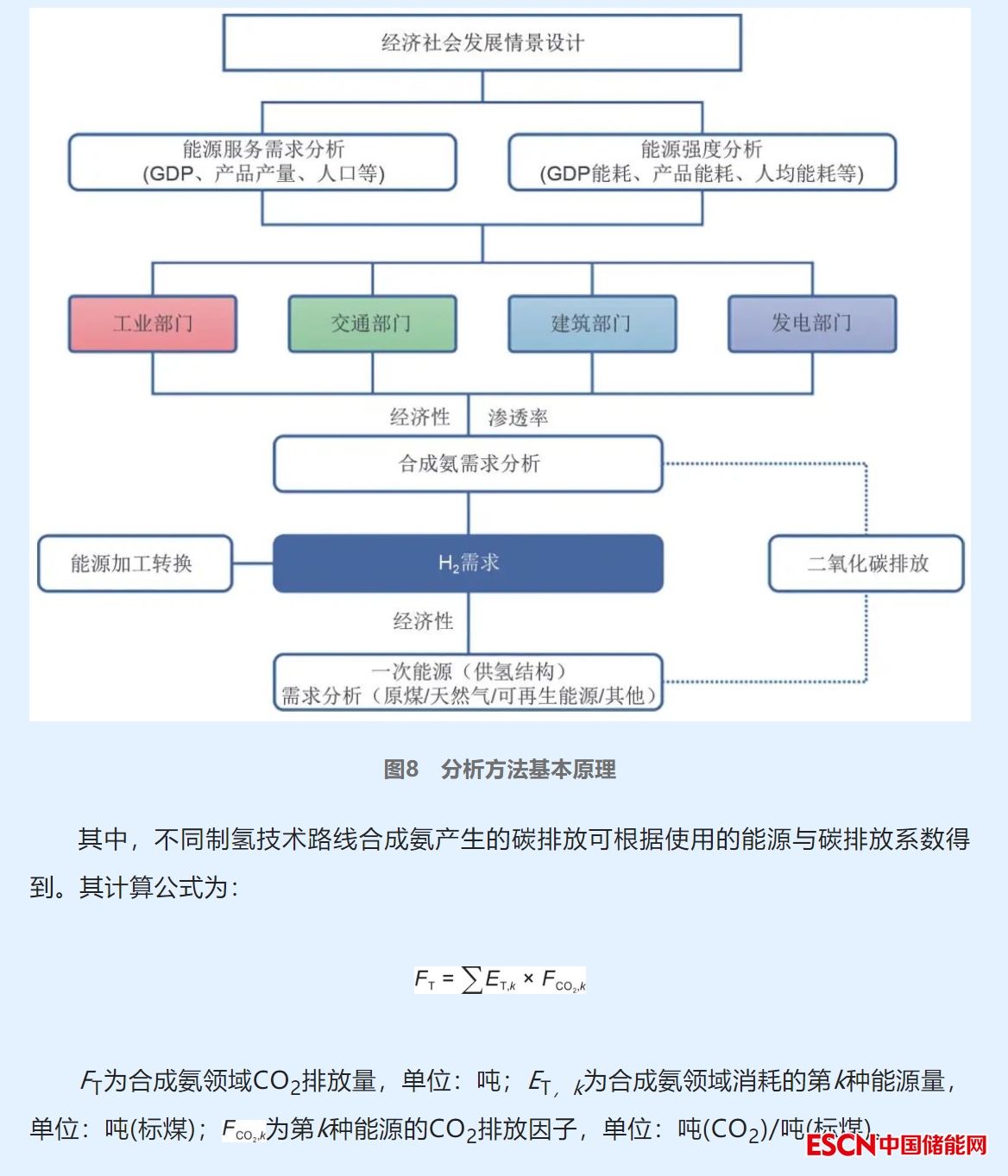

模型將終端能源消費劃分為工業、交通等部門，模型的運行需要大量的統計數據以及預測性數據的輸入。這些數據主要來源于中國統計年鑒、中國能源統計年鑒數據、國內外主要行業研究機構和領先國家相關預測。根據氨的下游應用場景不同，LEAP模型將基于經濟性與碳減排效應，對傳統的農業部門與工業部門氨需求和新領域交通部門和發電部門氨需求進行分析。分析思路如圖8所示。
3 合成氨與氫能需求預測
3.1 經濟性
對于氨在船舶運輸燃料與燃燒發電為代表的交通部門和發電部門的新應用領域的技術滲透率，需基于氨燃料利用技術與傳統技術的經濟性以及碳減排效益進行綜合分析。

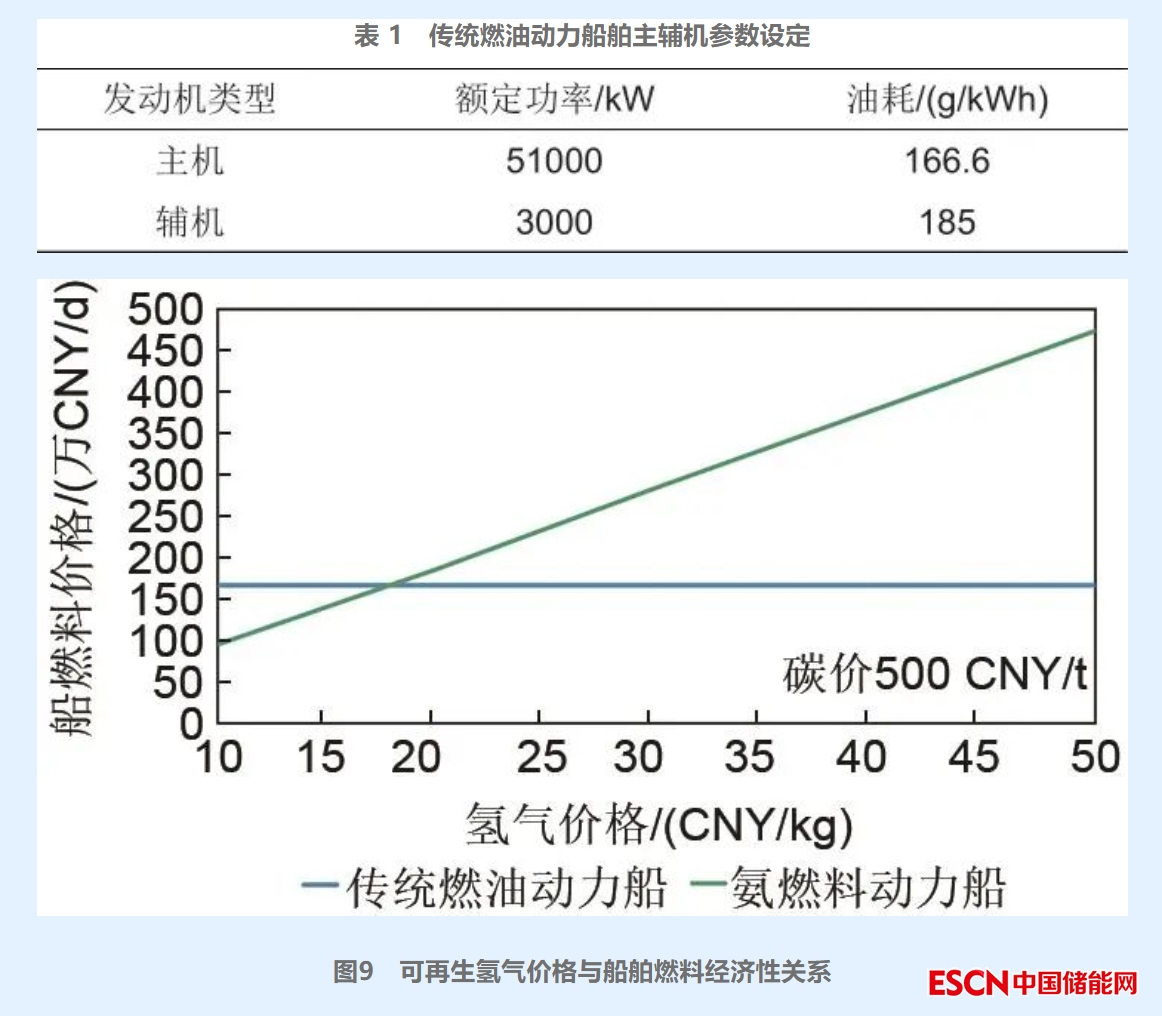

船舶運輸燃料：傳統燃油動力船主動力和輔助動力均采用柴油發動機，燃料為重油。氨燃料動力船，主動力采用氨發動機，輔助動力采用氫燃料電池。根據表1假設的傳統燃油動力船舶主輔機參數與亞歐航線設定，計算得到主機、輔機的油耗分別為240 t/d和16 t/d。由于目前氨動力總成尚未投入市場，由此采用等量熱值法換算得到氨動力船舶氨的消耗量為419 t/d，折合氫耗為9 t/d。經濟性分析如圖9所示，當重油價格為4000 CNY/t時，在考慮傳統動力船的碳排放情況下，根據重油的碳排放系數，當碳價為500 CNY/t時，可再生氫氣價格為18 CNY/kg時，合成氨成本為3684 CNY/t，這時氨燃料動力船具有成本競爭性。

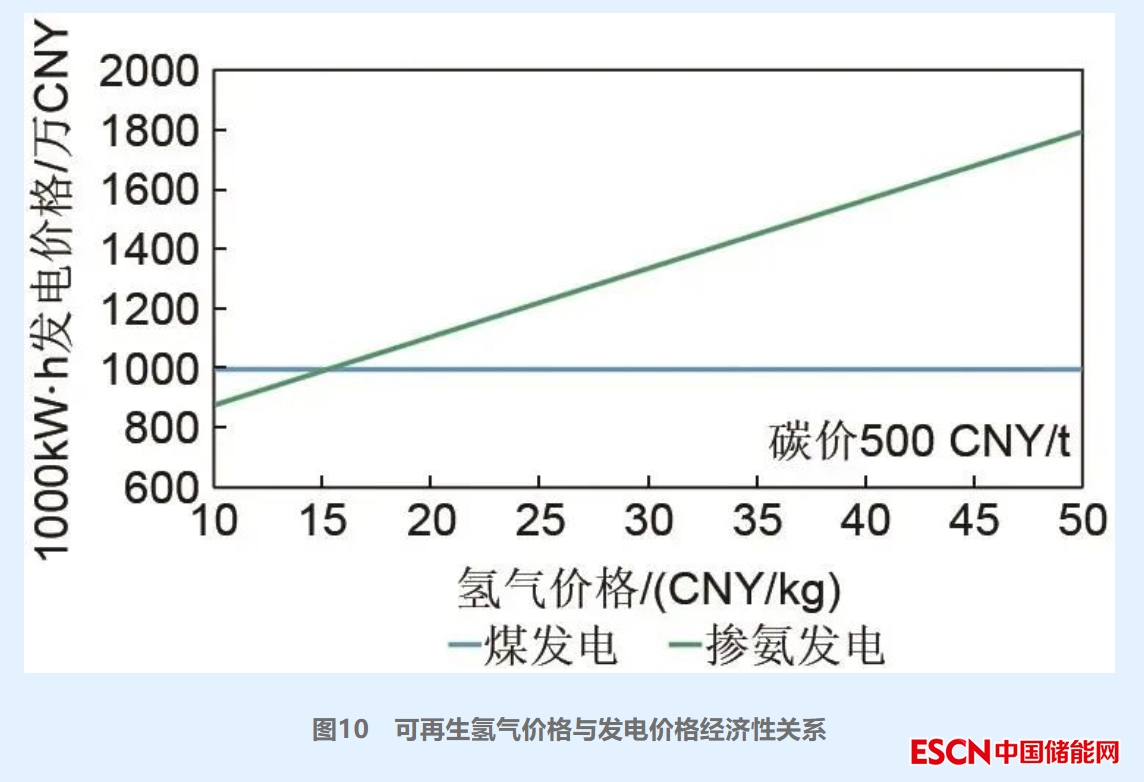

燃燒發電：本文以火力發電的經濟性和摻氨35%的經濟性進行對比。為了更好展現經濟性對比結果，本文主要考慮不同燃料以及碳價對發電的經濟性影響，暫未考慮設備改造以及人工折舊等費用?，F(xiàn)役燃煤火力發電廠平均供電煤耗以320 g標煤/kWh計算，燃煤摻氨熱量比以35%計算，根據氨的燃燒熱值與標準煤的排放系數進行經濟性計算對比如圖10，在考慮兩種發電技術產生的碳效益，并根據標準煤的碳排放系數計算各自發電過程中的碳排放，在煤炭價格為1400 CNY/t、碳價為500 CNY/t時，可再生氫氣價格為16 CNY/kg左右，合成氨的成本為3275 CNY/t，燃煤摻氨發電才具備經濟性。

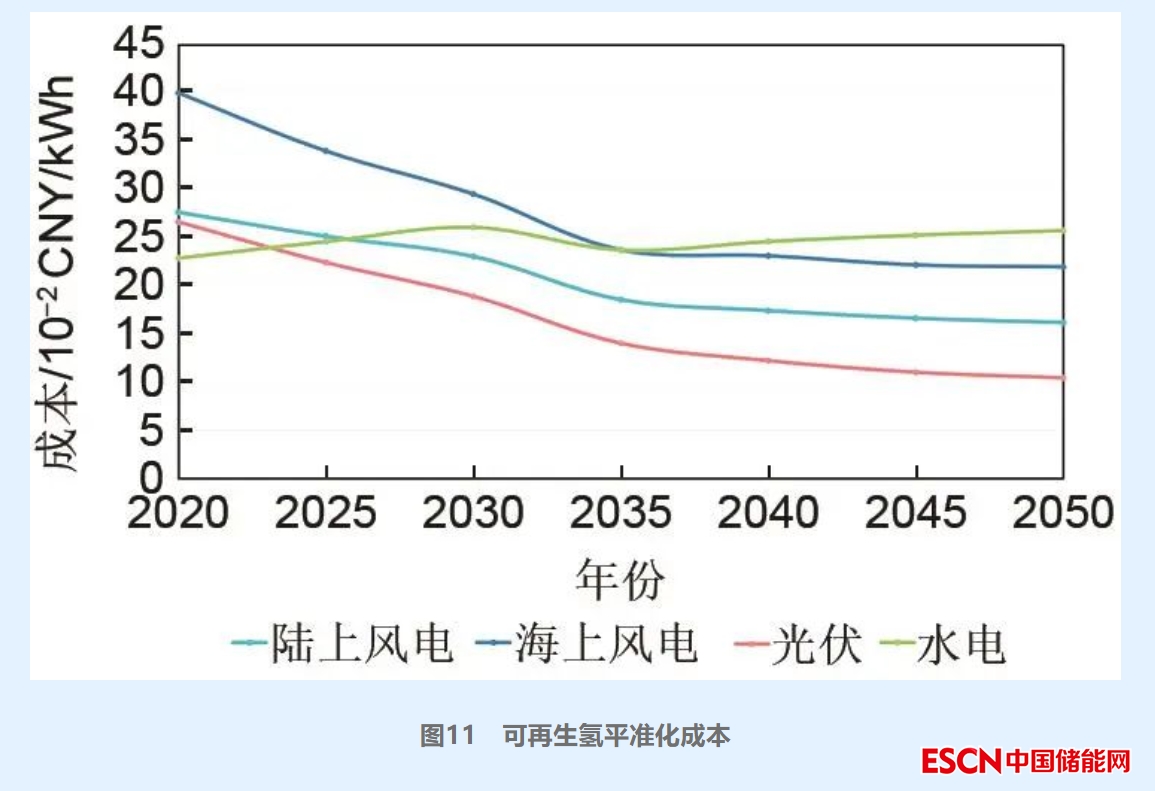

可再生氫：可再生氫的成本決定了綠氨在交通與發電領域的市場滲透率。如圖11所示，以2000 m3/h堿性電解水制氫項目為例，負荷率95%條件下，當前水電、陸上風電、海上風電、光伏的度電平準化成本分別為0.33 CNY/kWh、0.41 CNY/kWh、0.63 CNY/kWh、0.40 CNY/kWh，對應的平準化氫氣成本分別為22.89 CNY/kg氫氣、27.65 CNY/kg氫氣、40.05 CNY/kg氫氣、26.65 CNY/kg氫氣。其中度電成本對可再生氫成本的影響敏感性最高，約占總成本的70%～90%?？稍偕茉囱b機規模擴大和技術持續進步將推動可再生能源發電成本下降。到2035年后，光伏與風電的新增裝機發電成本預計分別降至0.2 CNY/kWh和0.3 CNY/kWh。到2050年新增光伏和風電發電成本將降至約0.13 CNY/kWh和0.25 CNY/kWh，風能和太陽能將成為最廉價和最豐富的電力來源?？稍偕茉措娊馑茪涑杀緦⒌椭?1.63 CNY/kg氫氣，不考慮碳稅情況下，已明顯低于化石能源+碳捕集與封存(CCS)制氫成本。
綜合以上分析，無論是綠氨合成還是船舶燃料、燃煤摻燒等新領域，均需要在氫氣價格較低時才能實現經濟性。一方面，需要盡快推進可再生能源制氫規?；?，建設低碳清潔氫氣供應體系，發揮氫自身作為能源互聯互通媒介的作用，實現全產業鏈綠色發展；另一方面，國內碳市場交易機制與碳排放配額價格均難以支撐綠氨產業的發展，需要及時完善體制機制。
3.2 合成氨與氫需求量預測
我國合成氨行業氫能需求預測從兩方面考慮，一是化肥、化工等原有合成氨市場，二是船用氨燃料與燃摻氨燃燒等新應用領域。
3.2.1 傳統合成氨領域
目前，我國合成氨行業步入微量增長階段。隨著肥效提高和有機肥替代，未來合成氨在農業消費量將下降至60%。非農業領域消費量受環保、新材料、專用化學品等工業消費拉動，需求量增長，但傳統合成氨需求量整體呈穩中有降趨勢，預計2035年平緩下降至5700萬噸，氫需求量1040萬噸，2060年下降至5500萬噸，氫需求量972萬噸。
3.2.2 新興合成氨領域
交通領域，對于氨燃料在船用能源滲透率方面，基于我國加速推行氨燃料船的技術研發的假設下，實施中高強度的能源轉型政策，提高燃料船的能源消費清潔化率，前期在優勢地區逐步實行試點。結合圖9和圖11經濟性分析的結果，在達到經濟性時逐漸加大滲透力度，隨著可再生能源度電成本的迅速降低，尤其是光伏發電率先在2035年平準化氫氣成本低于15 CNY/kg氫氣，預計在2035年左右氨動力船舶經濟性將與傳統燃油動力船持平，同時技術成熟度達到TRL9，具備規?；茝V的條件，氨動力船舶實現1%的滲透率，合成氨的需求量達到117萬噸，氫需求量21萬噸；此后滲透率快速增加，2040年與2050年氨動力船舶在船舶燃料中滲透率迅速上升至5%和25%，2060年氨在船舶燃料領域需求量滲透率超過40%，合成氨的消耗量近6500萬噸，氫需求量1150萬噸，如圖12所示。發電領域，根據全球能源互聯網發展合作組織對我國2020—2060年電力裝機預測，2025年我國煤電裝機達到峰值11億千瓦，此后煤電裝機逐年下降，至2060年，煤電裝機將全部退出我國電源結構。2035年，摻氨發電經濟性可與煤電競爭，摻氨比例按國家能源集團示范燃煤鍋爐燃燒35%比例混氨燃料，預計氨需求量達到540萬噸，氫需求量100萬噸。2050年，隨著摻氨發電在煤電應用的滲透率逐步提升至30%，氨需求量4700萬噸，氫需求量840萬噸。

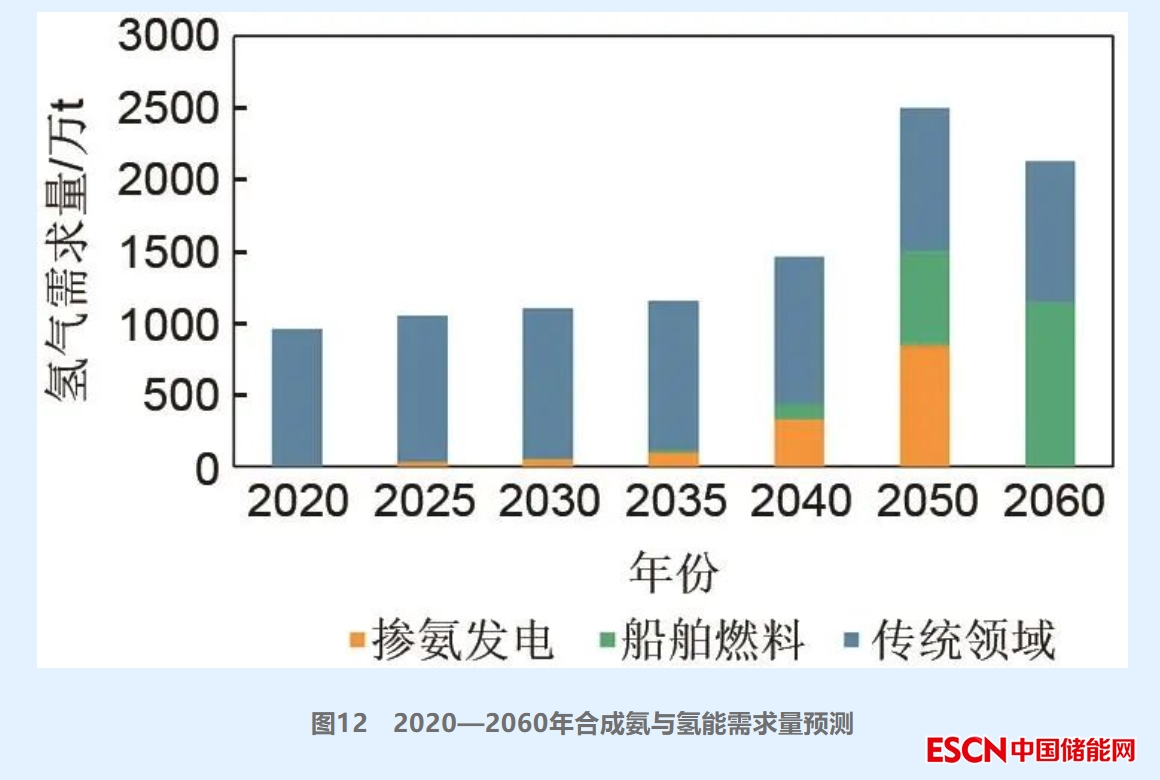

整體來看，合成氨行業的氫氣總需求量呈現逐年上升后微調回落的趨勢，從2019年1080萬噸氫氣增長到2050年的2500萬噸，隨后由于煤電的退出導致?lián)桨卑l(fā)電需求減少，到2060年減少到2128萬噸。根據模型預測結果，隨著技術進步、可再生氫成本的降低以及碳市場的成熟，主要增量在以氨為燃料的船運和摻氨發電等新興領域，2060年新興領域所需要的氫氣達到1150萬噸，超過合成氨行業氫需求總量的50%。
4 合成氨行業氫能供給結構預測
4.1 經濟性分析

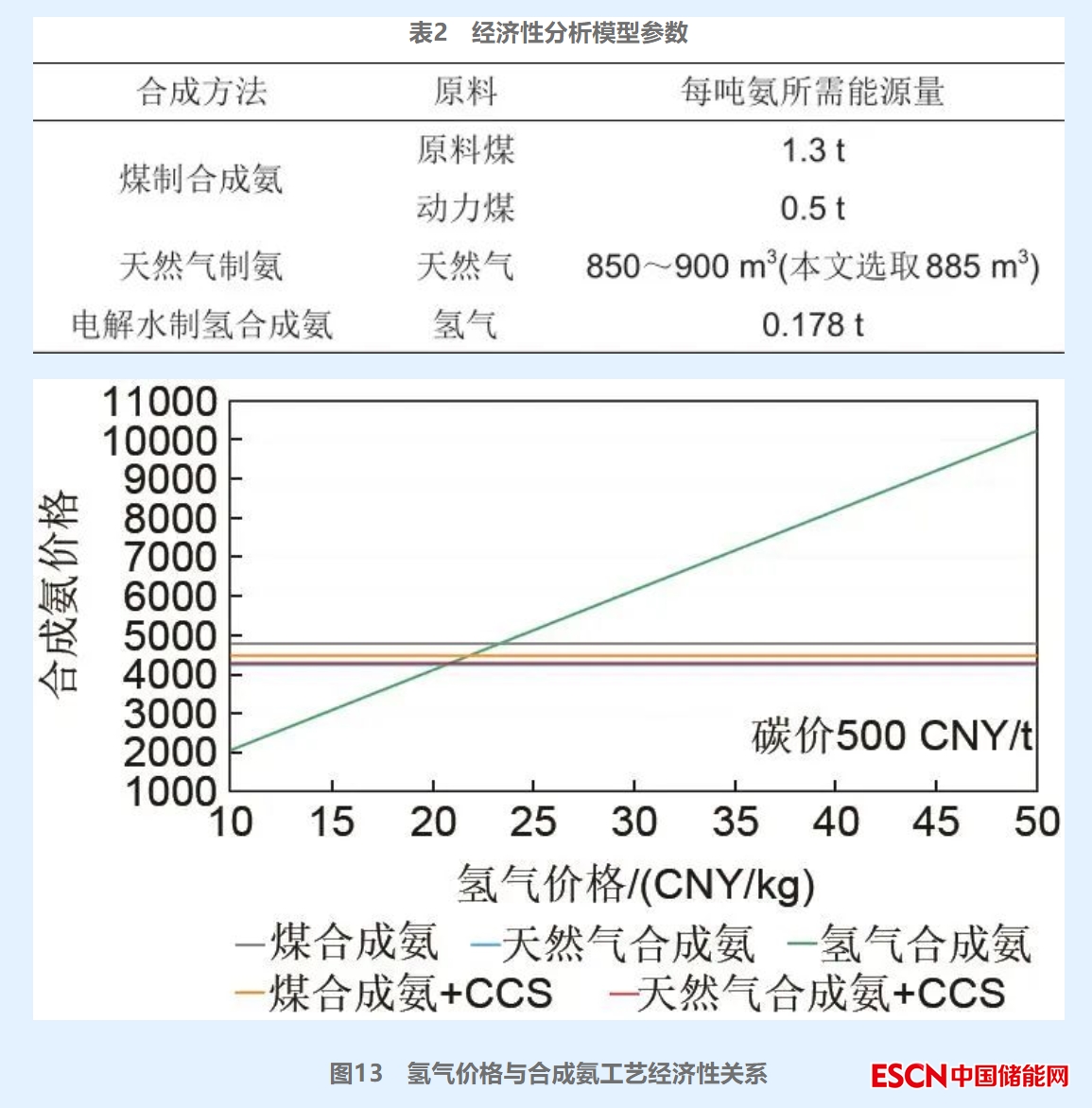

我國目前以化石燃料為原料的合成氨工藝的總成本包含固定投資的折舊成本、運營維護成本和原料能耗成本。為了更好地體現不同原料替代對合成氨經濟性的影響，而且不同工藝折舊成本和運營維護成本相差不大，因此主要考慮原料和能耗成本的差異。根據相關文獻可知，經濟性分析模型參數如表2，并結合不同工藝所需要的動力電和冷卻水等計算不同工藝經濟性對比如圖13。
傳統化石能源合成氨的原料成本按煤炭價格1400 CNY/t，天然氣價格3.0 CNY/m3，工業電價為0.56 CNY/kWh計。在考慮不同工藝的碳排放情況，以碳價為500 CNY/t計算各合成氨工藝的綜合成本，如圖13所示?；?030年碳市場成熟，碳價達到500 CNY/t的假設條件下，煤合成氨+CCS技術相較于煤合成氨具有經濟優勢，經濟性提高6%；天然氣合成氨配備CCS成本幾乎不變。當可再生能源制氫價格分別達到23元與21.5元左右時，綠氨與煤制氨、煤制氨+CCS價格持平；當氫氣價格進一步下降至21元左右時，可再生能源制氫合成氨價格與天然氣制氨持平。根據圖11可再生氫平準化成本分析，預計2030年可再生氫將比化石能源合成氨具有競爭力。
4.2 合成氨行業氫源供給結構

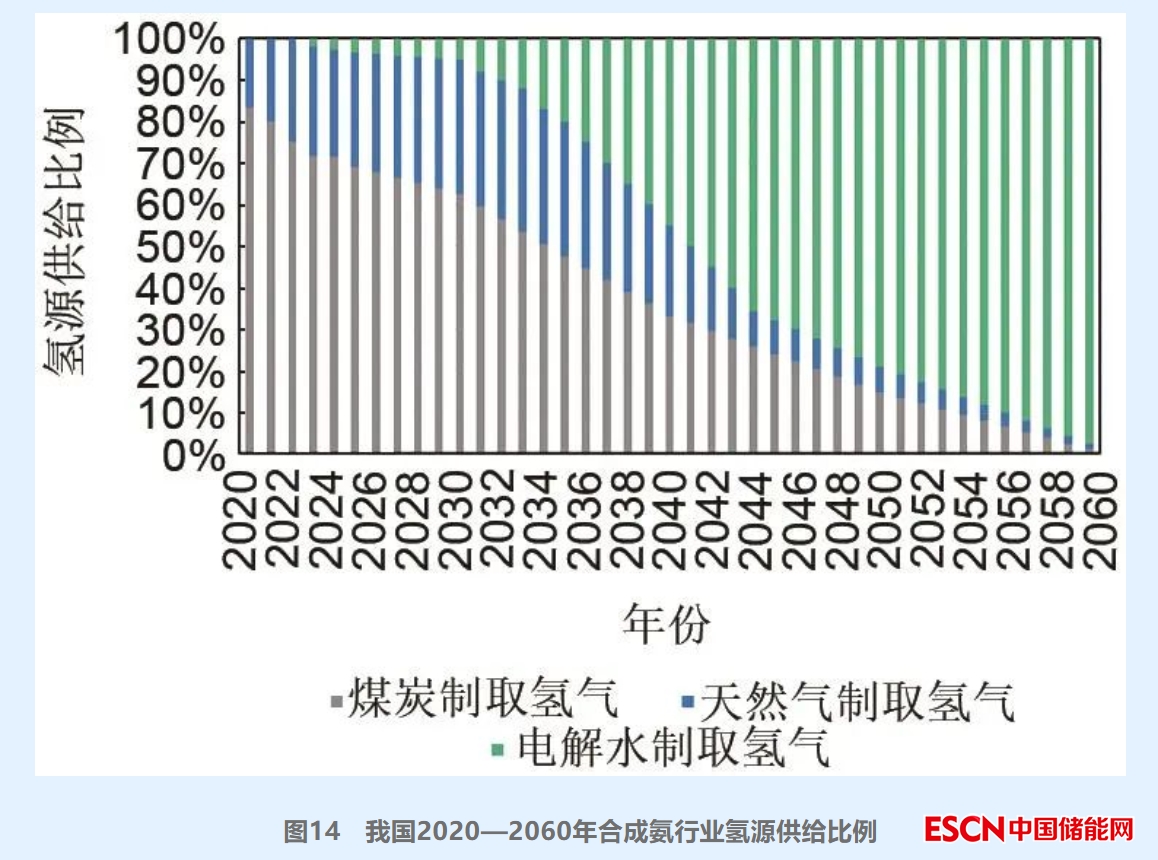

當前合成氨行業的氫源主要來自于煤氣化制氫和天然氣重整制氫等非低碳?xì)?，全部?yīng)用于傳統農業與工業部門。未來，在傳統合成氨應用領域，隨著可再生能源電解水制氫逐步具有競爭力，同時考慮到可再生氫與CCS技術經濟性均在2030年左右顯現，而CCS技術為過渡性技術，產業投資熱情遠低于可再生能源電解水制氫技術，因此本文預測現有非低碳?xì)溆煽稍偕鷼渲鸩教娲?。在新興合成氨應用領域，其產業部署主要受脫碳因素驅動，本文對需求量預測基于可再生氫成本下降發展趨勢，因此，船舶運輸用氨燃料以及氨發電領域的氫全部來源于可再生氫。2030年后可再生氫部署加快，2035年可再生氫占比20%，2040年可再生氫將在合成氨氫源結構中占主導地位，到2060年可再生氫所占比例將會達到97%以上。如圖14所示。

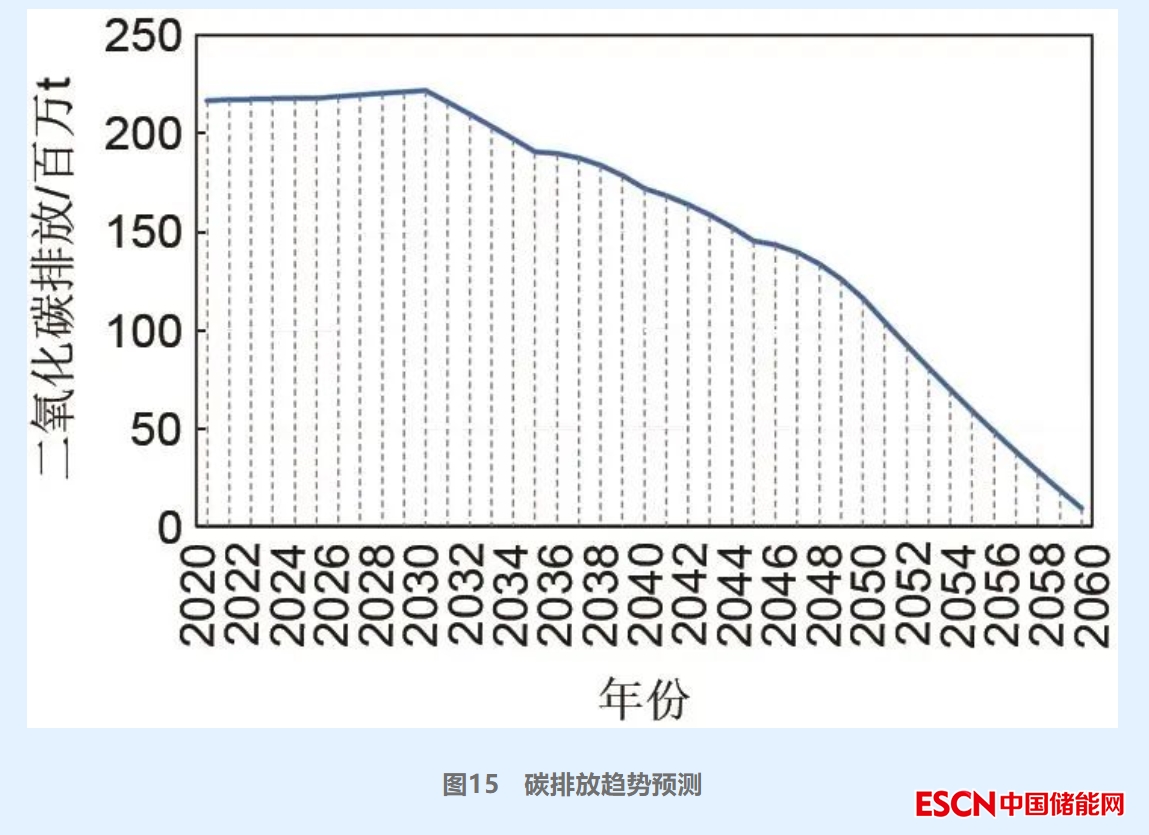

合成氨行業碳排放量方面，根據氫源供給結構的LEAP模型預測結果得到合成氨行業的碳排放趨勢，如圖15所示。在可再生能源制氫降本速度加快和電解水裝機大規模部署下，預計我國合成氨行業將在2030年左右達峰，碳排放峰值為2.22億噸二氧化碳。此后碳排放逐年減少，2060年碳排放降至920萬噸。
5 結論
本文借助LEAP相關模型和方法，實現了基于經濟性驅動的我國合成氨領域發展情景分析，在不同氫源結構的滲透率下推行合成氨產業轉型進行了模擬研究，得出如下結論：
（1）綠氨在船舶運輸、發電與供熱等新終端應用場景尚不具備經濟性。但是綠氨制備具備經濟性(電價在0.3 CNY/kWh內條件下)，可以優先推動綠氨的合成。在可再生能源豐富的地區優先開展電解水制氫合成氨示范項目，加大力度開展電解制氫以及溫和條件合成氨關鍵技術及應用，盡早實現低碳合成氨技術大規模應用。
（2）氫能在合成氨領域的需求：隨著可再生氫成本的降低、碳市場的成熟與合成氨利用技術等的進步，合成氨行業在以氨為燃料的船運和摻氨發電等新興領域得到釋放。2060年合成氨需求量1.2億噸，氫需求量2128萬噸，其中新興領域所需要的氫氣達到1150萬噸，超過合成氨行業氫需求總量的50%。
（3）可再生氫在合成氨領域碳減排貢獻：我國合成氨行業能源供給結構由化石能源向可再生能源轉換有著巨大的潛力，2030年后可再生氫部署加快，預計我國合成氨領域?qū)⒃?030年左右達峰，碳排放峰值為221.8百萬噸二氧化碳。2035年可再生氫占比20%，2040年可再生氫將在合成氨氫源結構中占主導地位，到2060年可再生氫所占比例將會達到97%以上，碳排放降至920萬噸。
（4）氨燃料船技術是全球公認能實現航運業碳中和的重要技術路徑，但我國船用氨燃料發動機技術研發基礎薄弱，與歐美等發達國家相比處于跟跑階段，科研投入不足，建議加大對此方面的國家科技重點專項、重大科技示范工程的支持力度。
