中國儲能網訊：1月6日，國家能源局發布了《新型電力系統發展藍皮書（征求意見稿）》，這是我國官方發布的首部關于新型電力系統建設文件，清晰擘畫了2023-2060年新型電力系統發展藍圖，為我國新型電力系統建設指明了發展道路。
藍皮書重點從源網荷儲各環節挖掘核心技術與重大裝備的發展?jié)摿?，其中也明確了新型儲能在技術裝備領域的發展路線。
《藍皮書》在規模化、高安全性新型儲能技術裝備領域方面提出：
重點開展長壽命、低成本及高安全的電化學儲能關鍵核心技術、裝備集成優化研究，提升鋰電池安全性、降低成本，發展鈉離子電池、液流電池等多元化技術路線。大力推動壓縮空氣儲能、飛輪儲能、重力儲能等技術向大規模、高效率、靈活運行方向發展。
國內新型儲能將以多技術路線并存的方式發展，各儲能技術路線將圍繞高安全性、低成本、高性能以及高環保性四個方向發展。《藍皮書》提出了新型儲能六大技術路線，都有哪些特點、具備怎樣的發展?jié)摿δ兀?
圖片鋰電池儲能
據CNESA數據，截至2022年9月底，中國已投運新型儲能項目累計裝機規模6663.4MW，其中鋰離子電池儲能累計裝機規模5950.42MW，占比89.30%。鋰離子電池是目前技術比較成熟，發展勢頭最為迅猛的電化學儲能。鋰離子電池?zé)o疑是未來新型儲能發展的C位技術路線。
鋰離子電池由正極、負極、隔膜和電解液組成，目前主流產品正極常用鎳錳鈷三元材料或磷酸鐵鋰，負極多為石墨等碳素材料。鋰離子電池具有能量密度大、沒有記憶效應、充放電快速、響應速度快、配置靈活、建設周期短等優點，廣泛應用于風電光伏等新能源發電側、電網側、用戶側儲能項目。
2.產業鏈

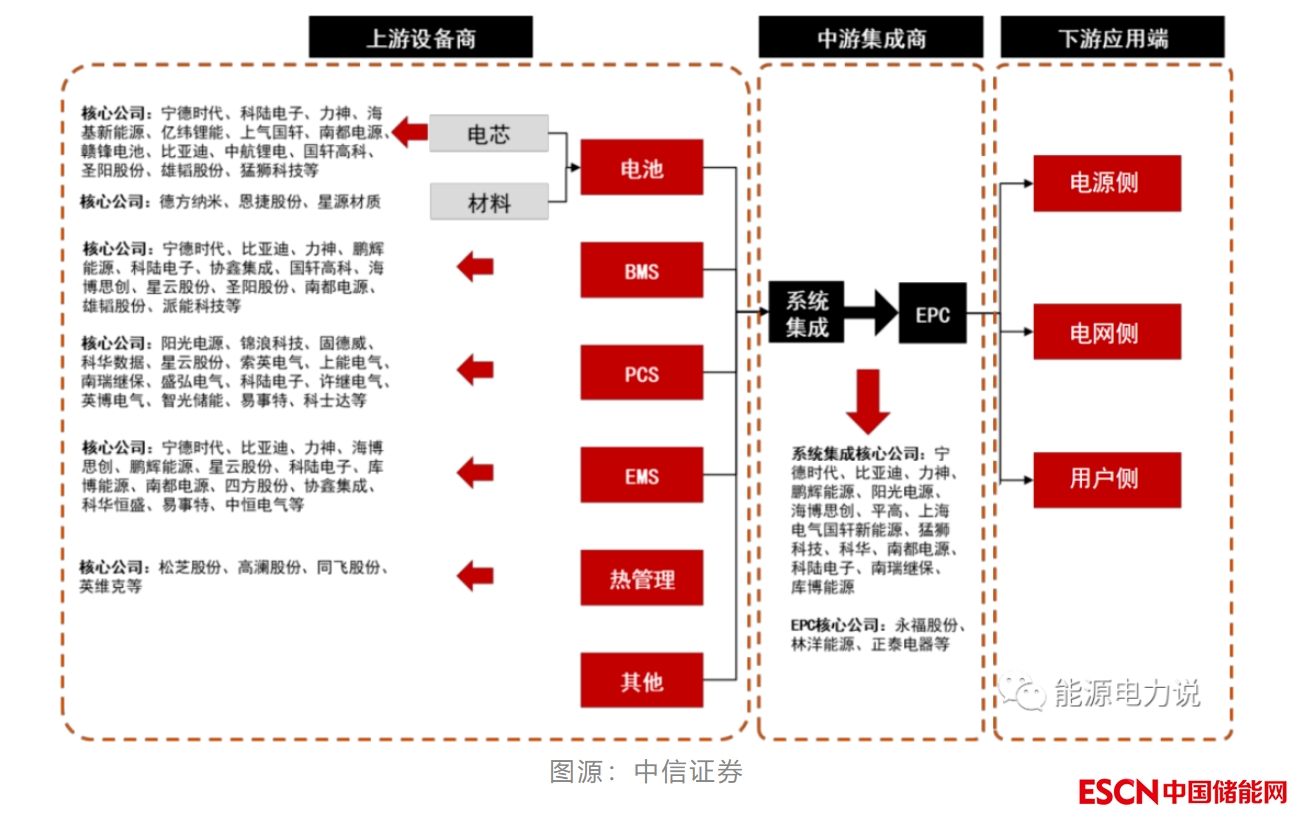

鋰離子儲能產業鏈，由上游設備商，中游集成商和下游應用端組成。其中設備包括電池、EMS、BMS、PCS、熱管理等；集成商包括儲能系統集成和EPC；應用端主要由電源側、電網側、用戶側組成。
鋰電池儲能產業鏈全景圖
3.發展方向
鋰離子電池，尤其是磷酸鋰鐵電池，從安全性、能量密度、成本、發展路徑等方面性?xún)r(jià)比最高的技術方向。鋰離子儲能電池材料體系以磷酸鐵鋰為主，鋰電池正在向大容量方向持續演進。

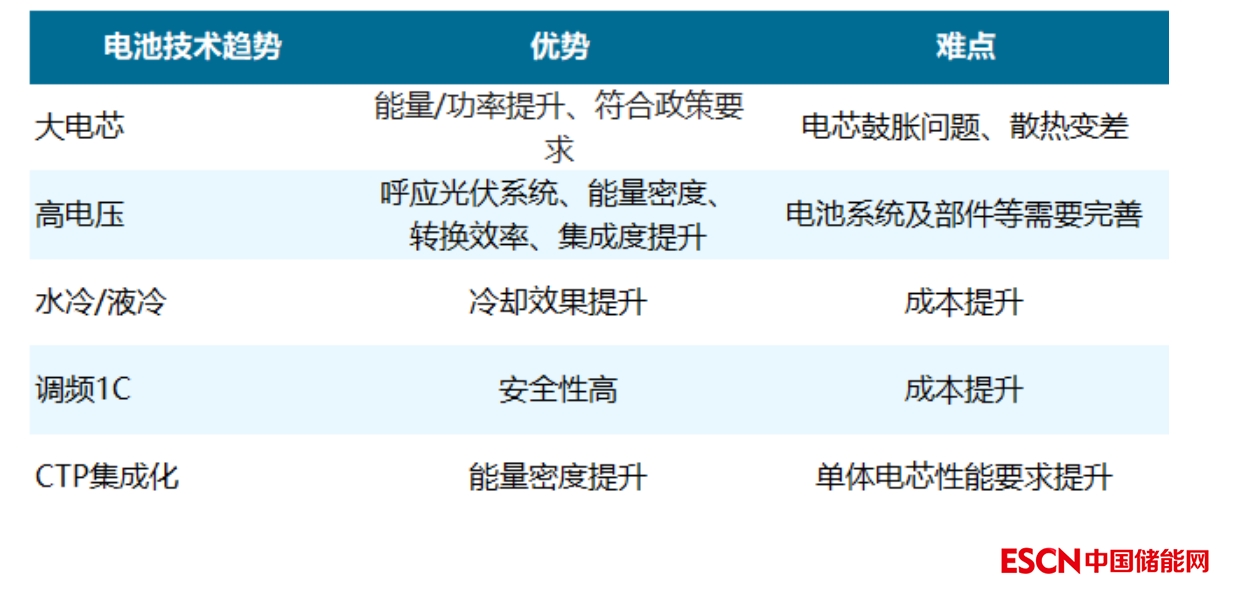

根據工信部要求，儲能型電池能量密度≥145Wh/kg，電池組能量密度≥110Wh/kg。循環壽命≥5000次且容量保持率≥80%。當前的電化學儲能尤其是鋰電儲能技術進入了一個新變革周期，大電芯、高電壓、水冷/液冷等新產品新技術逐漸登上舞臺，儲能系統向大容量方向在持續演進，同時鈉離子電池在未來憑借成本優勢可能占據一席之位。
儲能電池技術趨勢
鈉電池儲能
1.工作原理

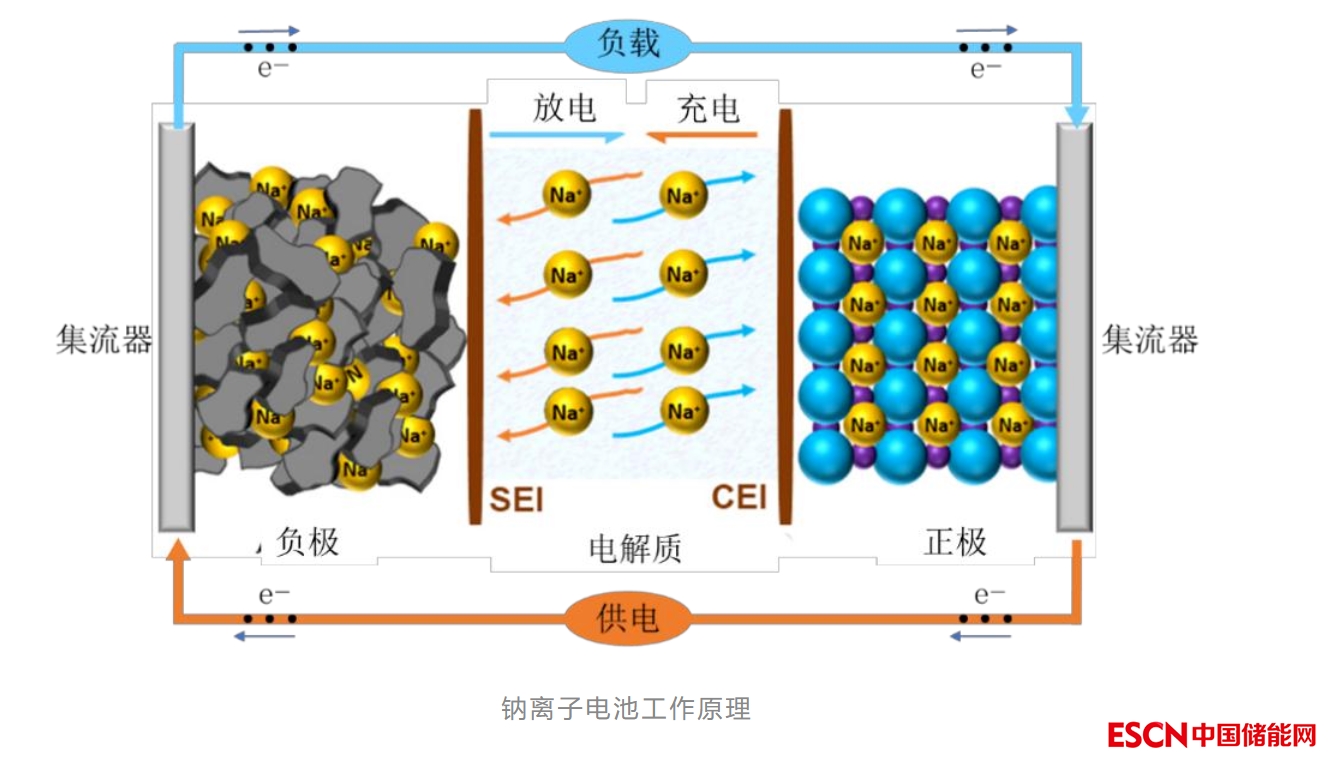

鈉離子電池是一種依靠鈉離子在正負極間移動來完成充放電工作的二次電池。鈉離子電池工作原理與鋰離子電池“搖椅式”原理相似，充電時，鈉離子從正極脫嵌，經過電解質嵌入負極；放電時則相反，與鋰離子電池的工作原理相似。
近年來由于鋰離子電池的核心原材料碳酸鋰價格飛漲，就原材料方面而言，鈉資源儲量大且分布廣泛，原材料價格較為低廉，鈉離子電池性能較為優良，在交通領域和大規模儲能領域表現出了一定的潛力。
2.性能分析
鈉離子電池與磷酸鐵鋰電池定位較為相近。

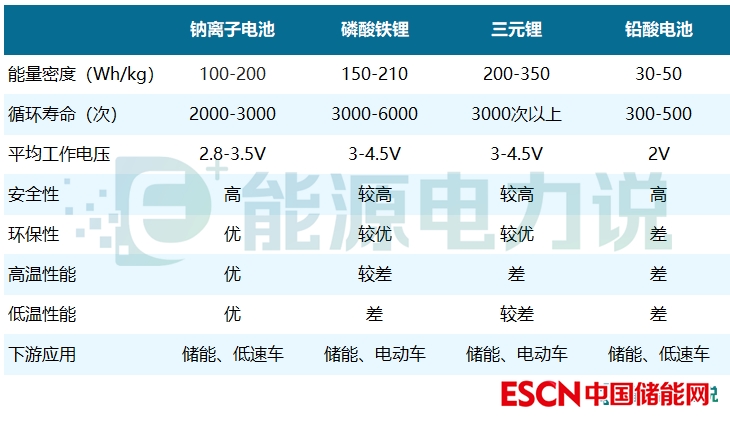

磷酸鐵鋰電池的能量密度主要在150-210Wh/kg，三元鋰電池的能量密度則更高，超過200Wh/kg，而目前主流鈉離子電池的能量密度普遍在100-200Wh/kg，整體不及鋰電池，但與磷酸鐵鋰電池的能量密度區間存在部分重疊，遠遠超出鉛酸電池。鈉離子較大的體積還會造成循環性能的不穩定，現階段鈉電池的循環壽命普遍在2000-3000次，遠高于鉛酸，但較磷酸鐵鋰電池3000-6000 次的循環壽命仍存在差距。綜合來看，鈉離子電池與磷酸鐵鋰電池的性能指標最接近，定位較為相似。
3.產業鏈
鈉離子電池主要由正極、負極、隔膜和電解液組成，和鋰離子電池的生產設備基本可實現兼容，降低了產業化難度。
我國鈉離子電池產業鏈還處于初級階段，產業布局尚不成熟。鈉離子電池產業鏈結構與鋰電類似，包括上游資源企業、中游電池材料及電芯企業。
圖源：國泰君安
液流電池儲能
1.工作原理
液流電池目前有：全釩液流電池、鐵鉻液流電池、鋅溴液流電池、鋅鐵液流電池、全鐵液流電池、多硫化鈉溴液流電池、鋰離子液流電池、鋅鎳液流電池等多種技術。
全釩液流電池，是其中最為成熟、最可能實現大規模商業化的技術路線。

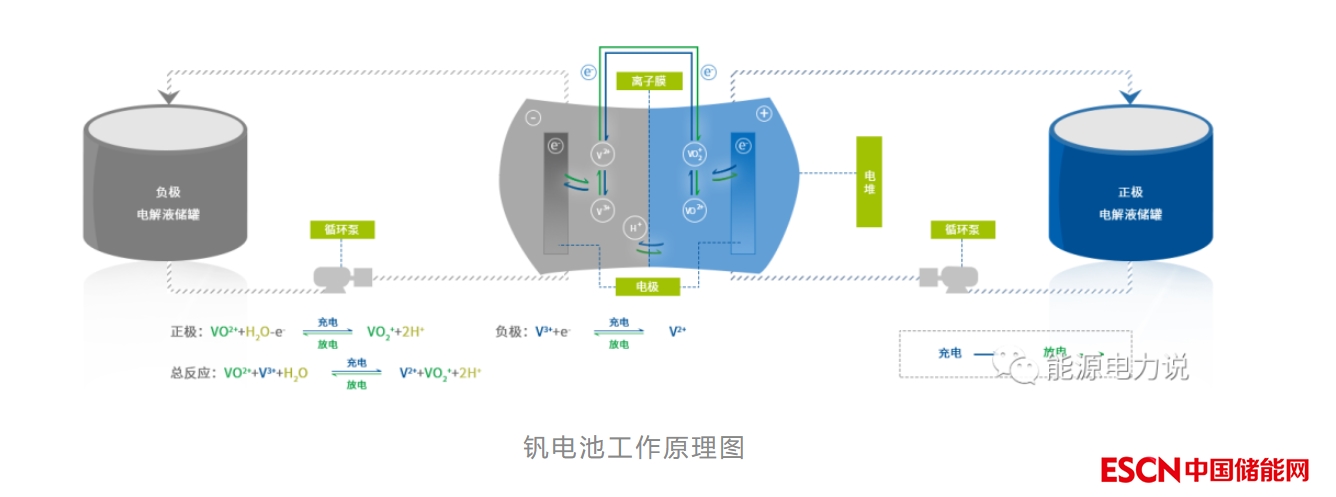

全釩液流電池，是一種以金屬釩離子為活性物質的液態氧化還原可再生電池。全釩液流電池正、負極活性物質，分別儲存在獨立的電解液儲罐中。在對電池進行充、放電時，正負極電解液在離子交換膜兩側進行氧化還原反應。同時，通過電堆外泵的作用，儲液罐中的電解液不斷送入正極室和負極室內，以維持離子的濃度，實現對電池的充放電。
釩液流電池具有有著系統安全性高、壽命長、易擴容、項目建設周期短、選址靈活等優點，是大規模長時儲能頗具發展前景技術路線之一。
2.成本分析
全釩液流電池儲能系統的初次投資成本，隨儲能時長的增加而不斷降低。
據張華民在《全釩液流電池的技術進展、不同儲能時長系統的價格分析及展望》一文的分析：當儲能時長為1小時的情況下，液流電池儲能系統的初次投資成本為7500元/kWh，但當儲能時長延長到4小時后全釩液流電池儲能系統的總價格為3000元/kWh?？梢?jiàn)，全釩液流電池儲能系統工作時間越長，單位kWh價格越低。
全釩液流電池的電解液可再生循環使用，其殘值較高。從全生命周期成本來看，以?xún)?chǔ)能時長為4小時的釩液流電池儲能系統為例，實際成本為1875元/kWh；當儲能時長為10小時，實際成本僅為1020元/kWh。
3.產業鏈

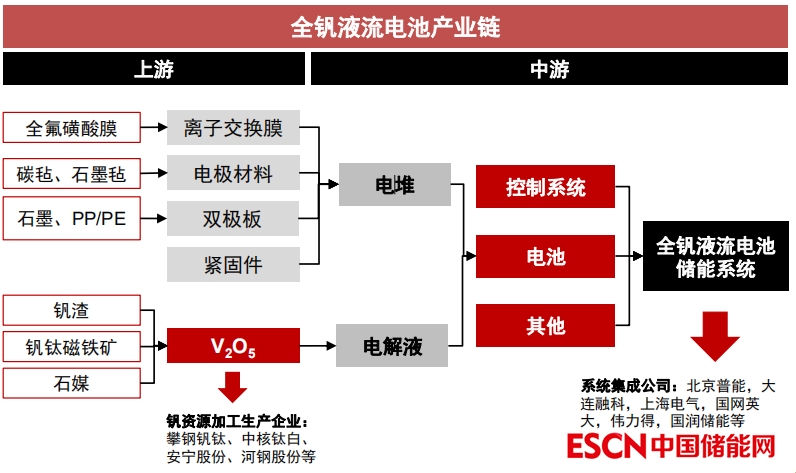

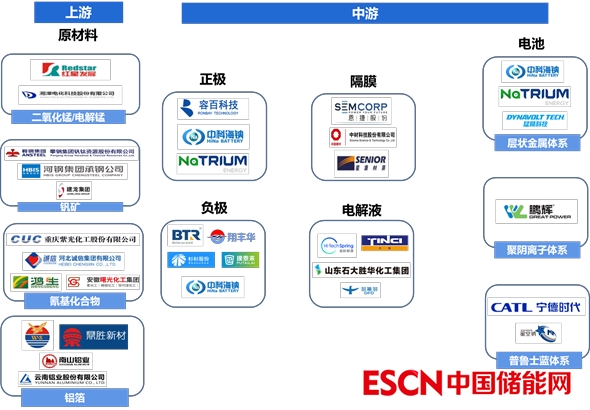

全釩液流電池產業鏈初步形成，包括上游原材料供應商、中游釩電池集成商、下游EPC及用戶等。上游涉及電堆及電解液制備原材料，包含V?O?、離子交換膜、電極、雙極板等；中游涉及電解液、電堆的制備與電池的制造，其中電解液價值量占比40%~80%、離子交換膜占電堆成本的30%-40%。電池制造與儲能系統集成已有大連融科、國潤儲能、北京普能、上海電氣、偉力得等多家全釩液流電池產業龍頭企業。
圖源：中信證券
4.發展?jié)摿?
目前國內已有百兆瓦級全釩液流儲能電站投運。

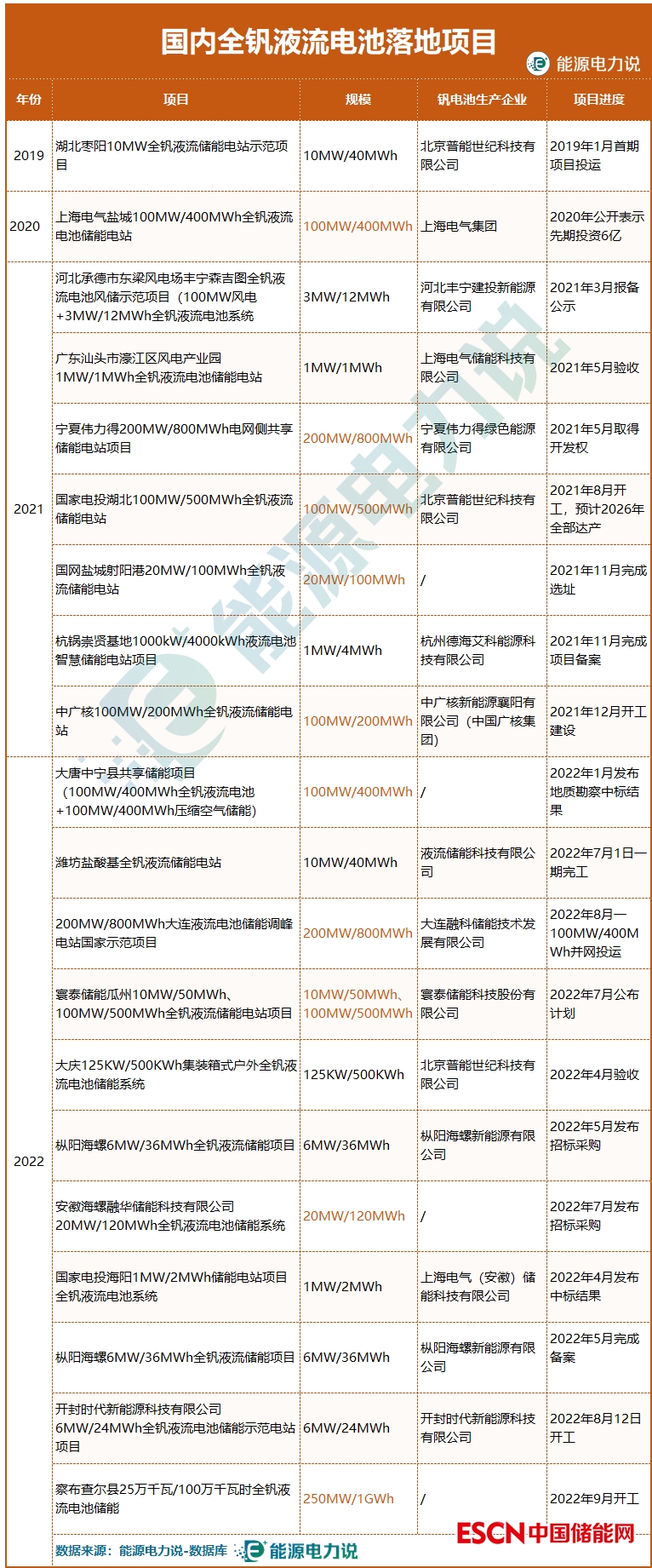

能源電力說統計了2019年至今20個全釩液流儲能項目，其中百兆瓦時級以上項目10個。
2022年9月20日，國內首個開工的GWh級全釩液流儲能電站開工——察布查爾縣25萬千瓦/100萬千瓦時全釩液流電池儲能項目。2022年5月，總建設規模200MW/800MWh的大連液流電池儲能調峰電站國家示范項目一期并網投運，項目位于遼寧大連市沙河口區，一期建設規模100MW/400MWh。
壓縮空氣儲能
1.工作原理
壓縮空氣儲能是一種以空氣為儲能介質的物理儲能方式。

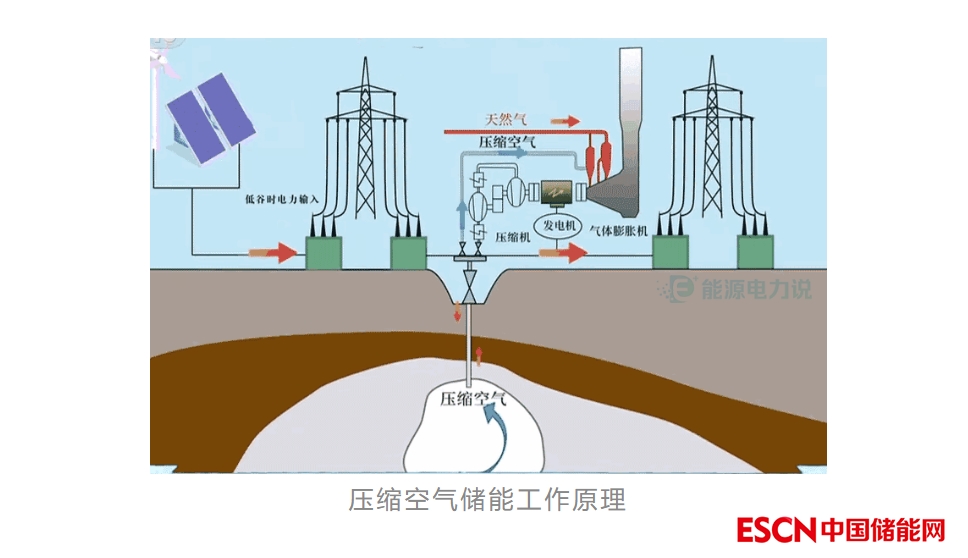

工作原理是：當電力過剩時，將空氣壓縮儲存到地下儲氣洞穴里（洞穴可以是鹽穴、報廢礦井、儲氣罐、山洞、過期油氣井、新建儲氣井等），將電能轉化為壓縮空氣勢能。當需要用電時，高壓空氣經過加熱，進入膨脹機，變成常壓的空氣，在此過程中帶動發電機發電，空氣壓縮勢能轉化成電能輸出。
壓縮空氣儲能，具有規模大、壽命長、建設周期短、站址布局相對靈活等優點，有望成為抽水蓄能在大規模儲能電站領域的重要補充。
2.成本分析
從目前已建成和在建的項目來看，10兆瓦的系統效率可達60%以上，百兆瓦級別以上的系統設計效率可以達到70%，先進壓縮空氣儲能系統效率能夠逼近75%。造價成本上，根據中國科學院熱物理研究所公開數據，100MW的壓縮空氣儲能，初建成本在4000-5000元/kW，1000元/kWh，度電成本在0.15-0.25元之間。
3.產業鏈

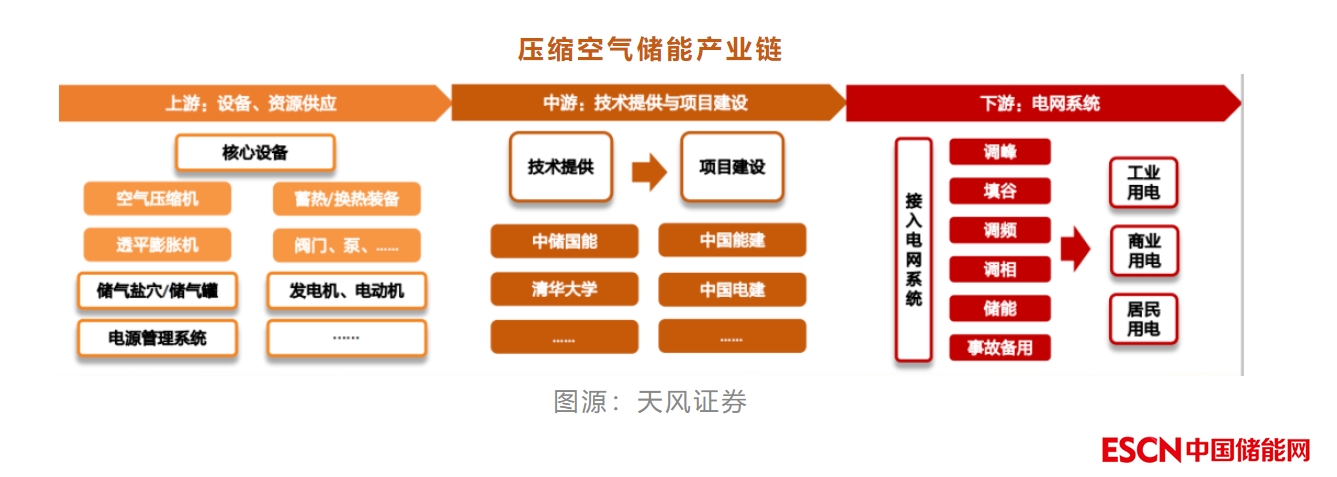

壓縮空氣儲能的產業鏈，上游為設備、資源供應，核心核心設備包括空氣壓縮機、透平膨脹機、蓄熱換熱系統等，此外還需要儲氣鹽穴資源等；中游為技術提供與項目建設；下游為電網系統，壓縮空氣儲能電站接入電網系統，服務于工業用電、商業用電、居民用電等部門，起到調峰、填谷、調頻、調相、儲能、事故備用等關鍵作用。
4.發展?jié)摿?
據CNESA數據，截至2022年9月底，中國已投運壓縮空氣儲能在新型儲能中的占比是2.9%，裝機規模約193.24MW。
效率的提升以及成本的下降，是壓縮空氣儲能商業化發展的基礎。

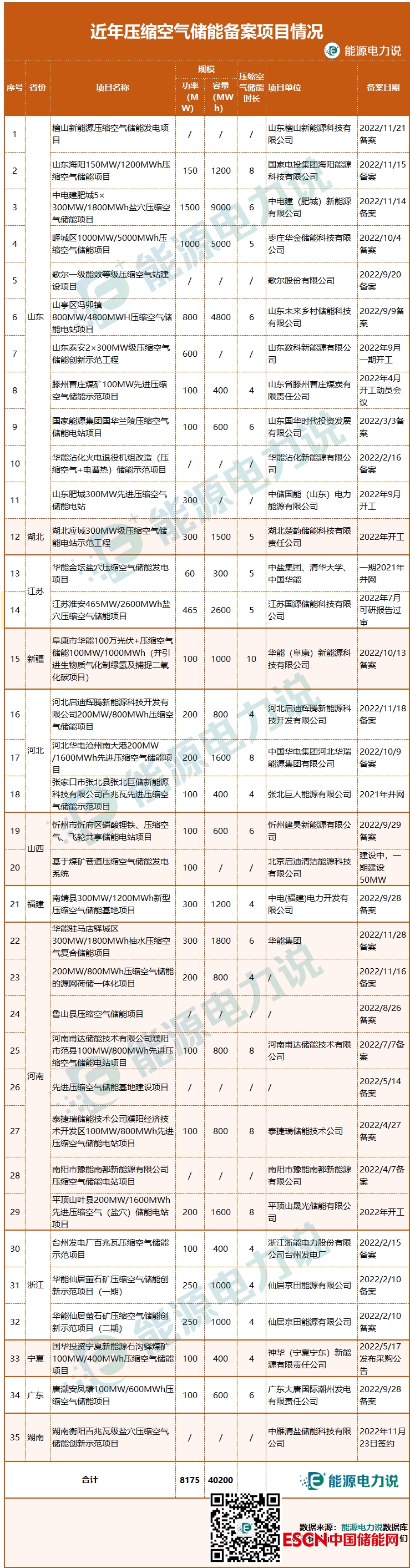

能源電力說根據公開數據，不完全統計了山東、河南、河北、江蘇、浙江、廣東等12省備案、簽約、在建、投運壓縮空氣儲能項目合計35個，多為推進中項目；其中25個有公開規模數據，這25個項目合計規模已超8.2GW；壓縮空氣儲能頗有蓄勢待發的發展勢頭，相信2023將是大功率壓縮空氣儲能項目快速上馬的一年。
飛輪儲能
1.工作原理
飛輪儲能，一種通過旋轉“陀螺”來儲能的物理儲能技術。

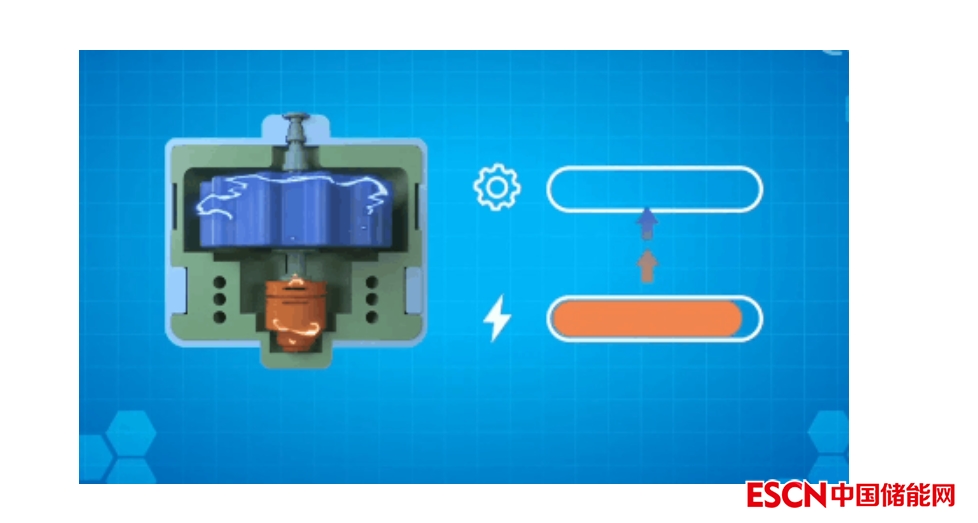

工作原理是：利用高速旋轉的飛輪所擁有的慣性來儲存能量。充電時，飛輪電動機加速旋轉，把電能轉換為飛輪的機械動能并儲存起來；放電時，由高速旋轉的飛輪帶動發電機，將機械動能轉換為電能。
飛輪儲能系統具有響應快、壽命長、溫度適應性好、效率高、容量大、對環境友好等優點。
2.發展?jié)摿?
據CNESA數據，截至2022年9月底，中國已投運飛輪儲能項目累計裝機量?jī)H6.66MW。
相比于其他儲能技術，目前飛輪儲能成本仍較高，裝機規模在儲能市場中的占比還是很小。但材料主要是鋼材和電子元器件原材料成本較低，大規模制造后成本下降；此外，設備可精確測量和控制機械損耗很小，維護成較低。
飛輪儲能目前主要應用在：電網調峰調頻、軌道交通、航空航天、軍工、UPS電源、儲能式電動汽車充電樁等領域。
2023年，值得關注的是飛輪儲能在電網調頻中的應用。
在電網調頻過程中，飛輪系統可隨著電網的變化快速、有效地進行有功/無功補償，平抑波動負荷，緩沖發電輸出瞬變，為電網穩定性保駕護航。飛輪儲能對電網調頻的價值更多的是陪伴作用，目前比較常見的應用是與火電及其他機組配合進行調峰調頻，作為陪伴式的輔助調節手段。
2021年11月寧夏靈武電力光火儲耦合22MW/4.5MWh飛輪儲能工程開工，在600MW火電機組配置22MW/4.5MWh飛輪儲能進行調頻，提高火電機組精準靈活性。
△靈武項目飛輪儲能平面效果圖

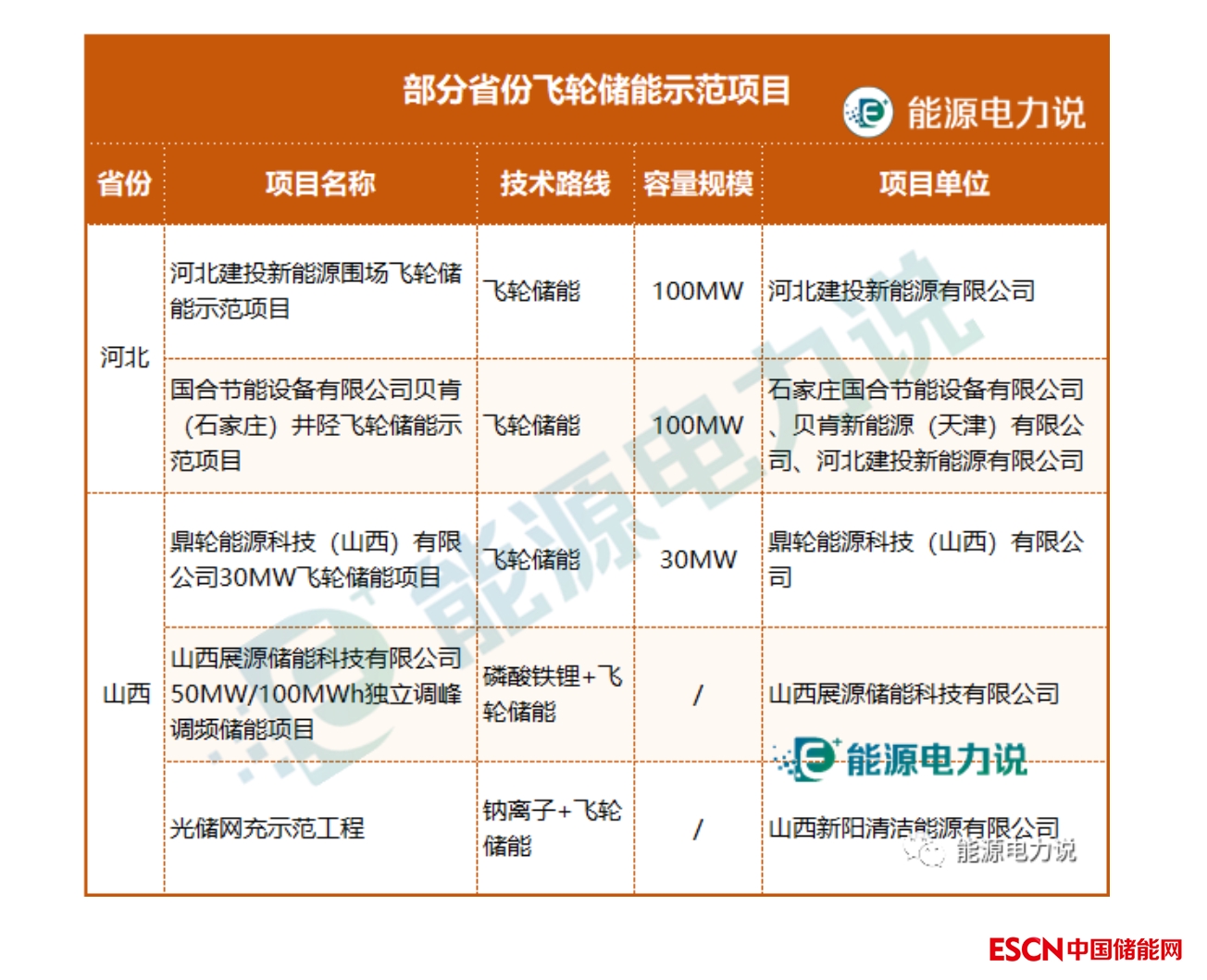

在部分省份發布的新型儲能示范項目中，也出現了百兆瓦級的飛輪儲能示范項目，如河北省的河北建投新能源圍場飛輪儲能示范項目、國合節能設備有限公司貝肯（石家莊）井陘飛輪儲能示范項目容量規模均達100MW；此外也有飛輪儲能與磷酸鐵鋰、鈉離子等的混合儲能示范項目。
重力儲能
1.工作原理
重力儲能，是利用建筑物、山體、地形等高度差，通過將“重物”運上運下，實現電能和重力勢能之間的轉換，進而儲電與發電。目前重力儲能形式有：“搬磚儲能”、礦井儲能、活塞式儲能、軌道機車儲能、纜車儲能等。
2022年，國內首個采用重力儲能技術開發商Energy Vault公司解決方案的重力儲能示范項目在江蘇如東開工，項目規模25MW/100MWh，預計將于2023年初投入商業運營。
如東重力儲能示范項目效果圖
2022年1月30日，中國天楹旗下控股子公司AtlasRenewableLLC與重力儲能技術開發商Energy Vault公司簽署了《技能答應運用協議》，EV公司授權Atlas在中國區(含香港和澳門)獨家運用答應技能建造和運營重力儲能體系設備。
中國天楹引進的EV公司重力儲能技術方案是“Energy Vault Resiliency Center”（EVRC）。EVRC原理是：采用建筑機械流程和能源管理系統來儲存和釋放電力。當可再生能源發電高時，EVRC利用能量將30噸的磚塊“搬”到高處，將勢能存儲起來，當需要電時，EVRC通過控制磚塊下降，將動能釋放回電網。EVx是EVRC系統的模塊化建筑磚，每個EVx建筑磚可以轉化電量10MWh，可通過磚塊的疊加，實現儲能的靈活配置。
2.發展?jié)摿?
“搬磚儲能”系統轉換效率為80%-90%，壽命達25-40年。據EV公司公開數據，重力儲能項目初始投入成本在3000元/kWh左右，度電成本在0.5元/kWh左右，具備一定成本優勢。

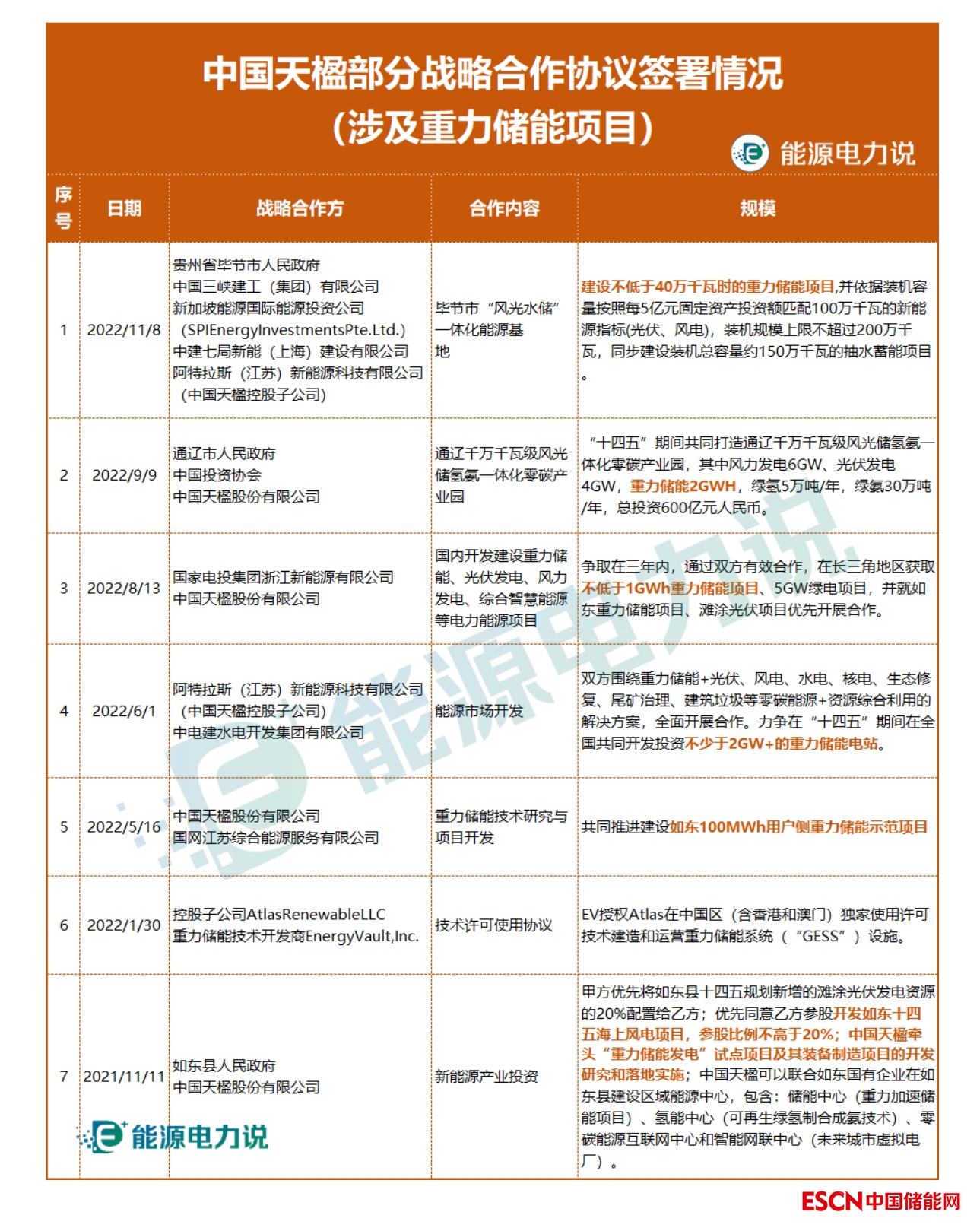

除了江蘇如東項目，2022年以來，中國天楹與貴州畢節人民政府、內蒙通遼市人民政府、湖北省宜昌市人民政府、中國投資協會、三峽建工、中建七局、國家電投、中電建、國網綜能等單位達成戰略合作，合作內容均有涉及重力儲能。
畢節市“風光水儲”一體化能源基地，將建設不低于40萬千瓦時的重力儲能項目；通遼千萬千瓦級風光儲氫氨一體化零碳產業園，重力儲能規模2GWh；與國家電投浙江公司協議中，在長三角地區獲取不低于1GWh重力儲能項目；與中電建水電公司協議中，力爭在“十四五”期間在全國共同開發投資不少于2GW的重力儲能電站。
作為較為“冷門”的新型儲能技術路線，重力儲能具有建設周期短、轉換效率高、壽命長、度電成本較低等優勢。隨著百兆瓦級項目的落地，重力儲能也將逐漸走上商業化道路。
2023年，你更看好新型儲能哪一條技術路線呢？
