中國儲能網訊：能源是人類社會賴以生存的重要物質基礎，也是當今社會各界關注的焦點。千百年來，如何挖掘能源，為我所用，一直是人類孜孜以求的目標。在經濟高質量發展和“雙碳”目標穩步推進的背景下，氫能因具有終端清潔低碳屬性和跨界應用潛力，在構建清潔低碳安全高效的能源體系，助力能源電力行業實現綠色轉型之路上，正成為聚光燈下的“金礦”。
國網浙江電力也是“淘金者”中的一員，探索構建清潔化、低碳化、低成本的多元制氫體系。在浙江，一系列氫電耦合創新實踐正徐徐展開。
為什么聚焦氫電耦合？
在能源供給端，氫能與電能類似，是常見的二次能源。根據國家發改委披露的數據來看，當前，我國制氫原料以化石能源為主導，煤制氫和天然氣制氫占比近八成，氯堿、焦?fàn)t煤氣、丙烷脫氫等工業副產氫占比約兩成，制氫過程伴隨著大量二氧化碳的排放。
而綠氫的產制帶有深深的低碳烙印，被視為制氫的終極目標。綠氫是指通過可再生能源制造的氫氣，能夠真正實現制氫全過程零碳。通過“風光氫儲”一體化融合發展，氫電耦合不僅為可再生能源規?；{提供解決方案，還可減少對化石能源的依賴，為我國清潔能源領域全鏈條自主可控提供新思路。

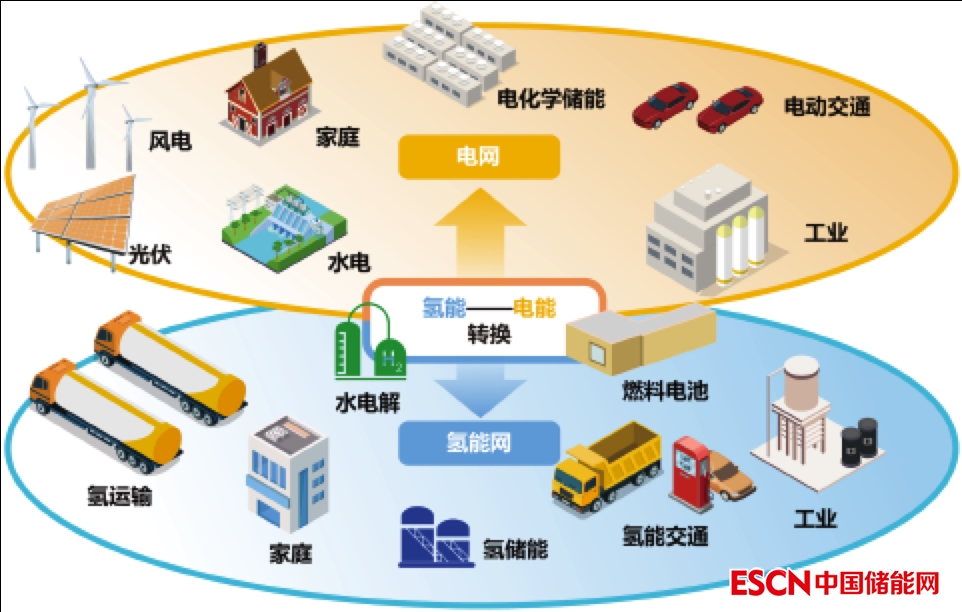

氫電耦合示意圖
對于電網而言，隨著新能源大規模接入，能源電力安全可靠、清潔低碳、經濟高效的“三重矛盾”日益突出。一次能源匱乏又同時擁有億級負荷的浙江，對此感受更加直接，迫切需要走出一條大受端電網建設新型電力系統的發展道路，提高能源保供能力。氫電耦合可以助力高比例新能源電力系統的穩定運行，支撐電能的大規模、長時間存儲，在不影響用戶正常用能需求同時，氫電耦合技術能夠?qū)崿F(xiàn)用電負荷有效時空平移。
不平凡的氫電耦合探索之路
面對氫電耦合的巨大潛力，國網浙江電力提出利用可再生能源余電及電網谷電制備綠氫，在助力可再生能源消納的同時，發揮氫氣支持長時存儲的優勢，實現電能跨時空配置。
然而，我國在可再生能源電解水制氫及相關燃料電池技術領域起步較晚，當前美國、日本壟斷了大量核心技術專利，氫電耦合技術發展面臨關鍵技術有待突破、標準體系有待完善、制備成本有待降低等瓶頸。
為實現氫電領域彎道超車，國網浙江電力明確自主創新思路，聚合內外創新資源，以氫電耦合能量管理為核心，瞄準綠色制氫、經濟儲氫、高效用氫方向，通過構建實體化實驗室、國內及國外科研機構“三位一體”協同創新組織，依托重點課題研究，形成具有自主知識產權的主導產品和核心技術，促進氫能核心技術國產化，實現氫能基礎設施與產業、交通、建設、信息等深度融合。

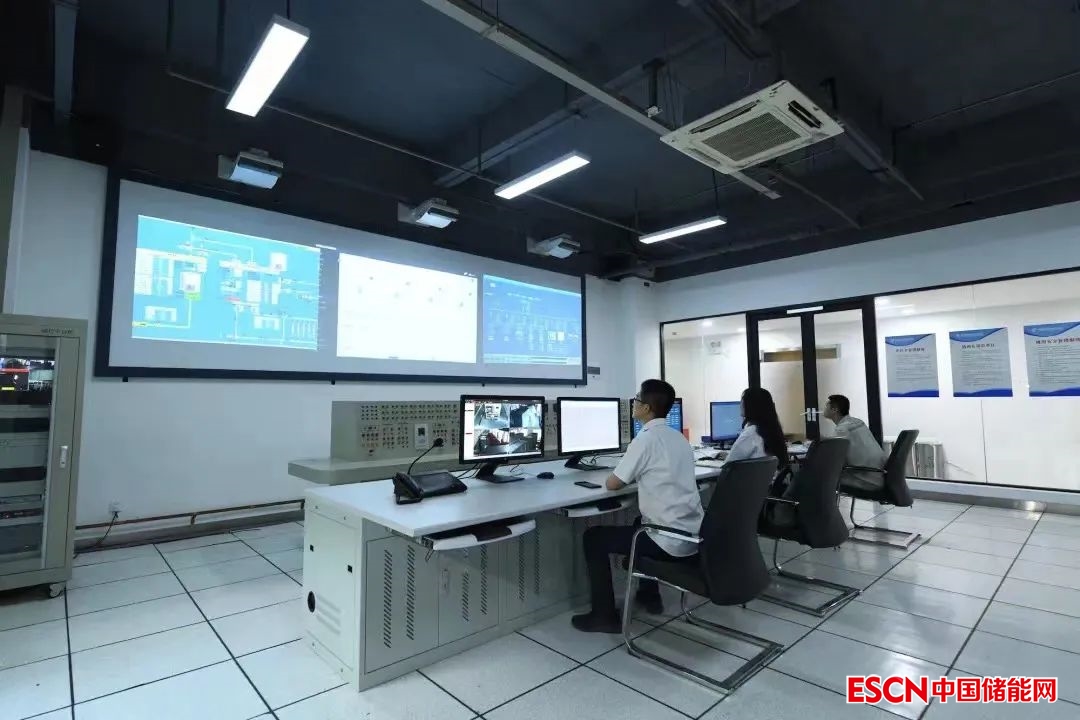

分布式電源與微電網控制技術實驗室
氫電耦合技術涉及制氫、儲氫、用氫多環節，且裝備具有多變量、非線性、強耦合的特征，如果不能“馴服”它，將給電力系統安全、穩定與經濟運行帶來極大的挑戰。
國網浙江電力深耕數據挖掘、功率預測、運行優化、安全監測、能效評估、智能預警等關鍵技術領域，構建云邊協同管理平臺，實現氫電耦合系統的最優運行與智慧能效管控。此外，專家團隊還綜合分析不同制氫、燃料電池技術優勢和劣勢，結合清潔能源波動特性，通過制氫裝置與電化學儲能、可控負荷、風光混合能源的配合和協調，并優化設計固體氧化物燃料電池系統，增強制氫和燃料電池設備對可再生能源波動的適應性；提出并優化3兆帕-20兆帕-45兆帕組合的儲氫方式，通過分級存儲最大化提高氫能在多應用場景中利用效率。聯合研制了氫電耦合能量管理系統、氫電混合儲能系統、氫碳甲烷化儲能系統、電氫多端口直流換流器等首臺首套核心裝備。
多場景綠氫應用示范成效顯著
近年來，國網浙江電力理論研究與實踐應用齊步走，根據可再生能源分布特性，圍繞產業基地、園區、鄉村、海島等典型場景開展氫電耦合示范工程建設，向著支撐工業、交通、建筑等領域深度脫碳，構建多方共贏產業生態邁進。
浙江是中國島嶼數量最多的省份，海洋綠色經濟已然成為浙江國民經濟的重要組成部分。臺州大陳島現有34臺風力發電機，平均每年可發電6000多萬千瓦時。發電量滿足全島用電之外，還有富余。
2022年7月8日，全國首個海島“綠氫”示范工程在臺州投運。工程利用大陳島豐富的風電，通過質子交換膜技術電解水制備綠氫，構建了“制氫-儲氫-燃料電池”熱電聯供系統。大陳島綠氫示范系統做到將海島清潔能源“吃干榨盡”：制備的氫氣供島上氫電公交車運行，制氫過程中產生的氧氣被用于黃魚等海產養殖，熱能則通過余熱回收系統為海島民宿供熱。據了解，該工程一天能夠提供熱水約9噸，可滿足一戶三口之家2個多月生活熱水需求。
在浙江省西南部的麗水，九山半水半分田的地貌讓區域內太陽能資源豐富且總輻射量變化穩定。麗水現有水電站800余座，裝機容量占浙江水電總規模的46%，可供開發的“風光”資源超400萬千瓦。同時，該地生態農業興旺，還帶來了豐富的茭白秸稈、鴨糞等生物質資源。
2022年10月31日，國家電網浙江縉云水氫生物質近零碳示范工程在這里投運。工程利用當?shù)匦∷娰Y源和分布式光伏制備出零排放無污染的綠氫，一部分綠氫用于固定沼氣中的二氧化碳，使其成為生物天然氣，再輸送至周邊用戶，滿足鄉村高效、清潔用能需求；另一部分則被儲存在儲氫罐中，作為氫能“電池”，供交通、工業、建筑等領域使用，形成“綠電-綠氫-生物質”等多種綠色能源一體化的山區能源綜合利用系統。
再將目光轉向?qū)幉ǎ趯幉ù认獮I海經濟開發區，園區內可再生能源資源豐富，光伏裝機已超過50萬千瓦，這里也是國際首個“電-氫-熱”微網耦合的直流能源互聯網示范工程——寧波慈溪氫電耦合直流微網示范工程所在地。2022年12月29日，該工程正式完工，實現氫電耦合核心設備100%國產化，并達到國際領先水平。工程以“電-氫-熱”綜合能量管理系統為中樞，通過氫能和電能互相轉化，能夠在用電低谷時利用清潔能源制氫存儲，在用電高峰時再通過氫燃料電池發電，優化電網運行，實現電網削峰填谷，并可在電網急需時短時支撐電網運行。
在杭州大江東格力電器產業園，杭州亞運低碳氫能示范工程已進入最終調試階段。工程充分利用江東柔性直流電源系統，靈活控制制氫和發電效率，同時兼顧電網調峰、新能源消納、氫能利用等功能，推進園區級生產經營零碳轉型。工程投運后，預計一年可減少碳排放860噸，園區單位產值能耗下降22%，每天需要的大電網負荷從6400千瓦減少到5010千瓦。

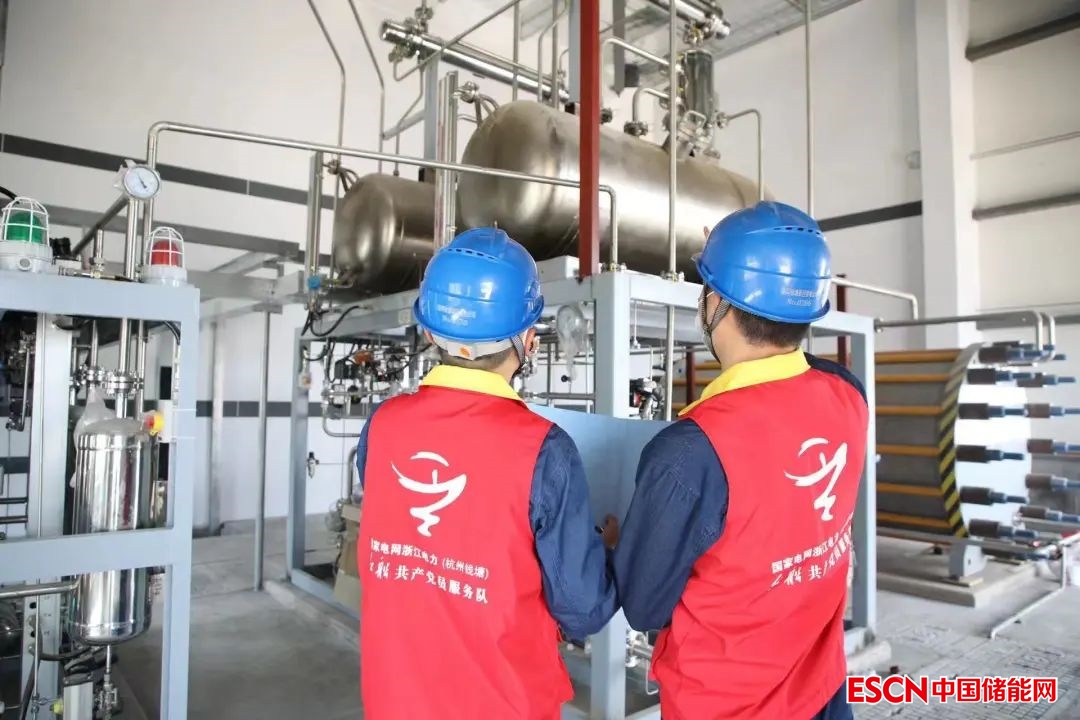

供電員工在杭州錢塘零碳氫電耦合園區調試設備｜丁豪 攝
未來，國網浙江電力將持續深耕氫能相關技術研發與國產化，并通過國家綠色技術交易中心、浙江知識產權交易中心，掛牌推廣氫電耦合示范工程中自主研發的專利技術，彌補浙江市場氫電耦合功能系統優化調控技術的空白，促進浙江全省綠色低碳經濟發展。
供稿：融媒體中心 徐梓沐｜電科院 章雷其
