中國儲能網訊：隨著新型電力系統建設的推進，光伏、風電等新能源占比逐漸增加。由于新能源發電波動性、間歇性和隨機性等特性，需要配備儲能的應用才能更好地實現消納和平滑波動，儲能逐漸成為推進能源體系低碳轉型的重要著力點。
近日，2022年度中國電力科學技術進步獎結果揭曉，國網浙江電力牽頭完成的“面向多功能復用的儲能電站優化配置與控制關鍵技術及應用”斬獲一等獎，項目聚焦的正是儲能電站多功能復用問題。
看到這，對儲能有了解的你，可能會有這樣的疑問，儲能電站不就是個“充電寶”嗎？除了充放電還能有什么多功能？
被“低估”的儲能電站
目前已建成的儲能電站多采用電化學儲能方式，具有雙向出力，響應迅速的特點，可從源網荷多側支撐能源清潔高效利用，不僅能夠通過充、放電響應新能源的波動，還可以進行削峰填谷。

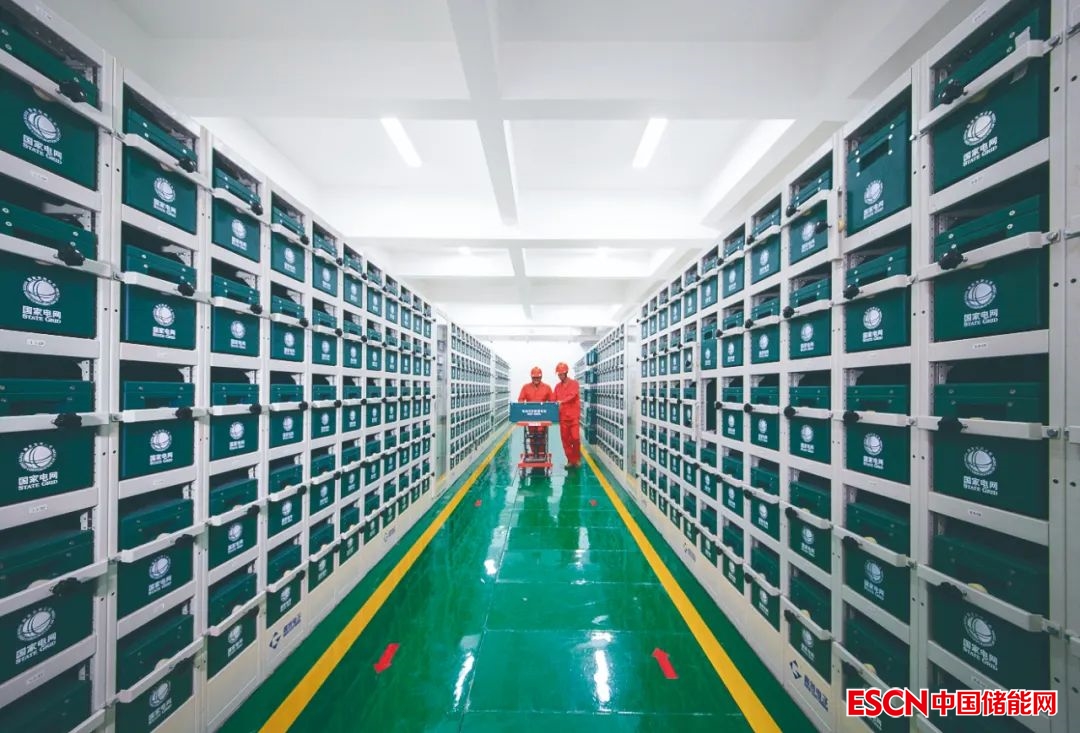

南麂島微電網混合儲能系統｜劉廣擴 攝
諸多優勢讓儲能電站建設風生水起，但也存在著較大優化空間：
目前，較為固定比例的配置會一定程度影響儲能電站綜合利用率。配置過低時，無法滿足多種功能需求；配置過高時，會導致儲能投資成本增加。
運行模式單一，當前多數儲能電站僅執行傳統的削峰填谷功能，受電價導向，這些儲能電站多在低谷電價時充電，高峰電價時放電。據中電聯《新能源配儲能運行情況調研報告》統計，截至2021年底，我國電化學儲能電站平均等效利用系數僅為12.2%。
電池管理較薄弱，當前儲能電站的電池多采用串、并聯方式相連，一旦一個電池單體發生故障，將波及儲能電站整體運行，可用容量也無法照常釋放。
助力儲能產業降本增效
為應對儲能產業發展中暴露的種種問題，自2015年起，國網浙江電力聯合高校、多家省內外能源重點骨干企業組成研究團隊，經過7年產、學、研、用聯合攻關，突破了儲能電站多功能復用優化配置與控制技術。
通過多功能精細控制方法、優化配置平臺等方式，實現不同環節、不同場景的需求下，儲能電站多時間尺度的多種功能復合應用，充分發揮儲能電站功率、能量與容量的三重價值，實實在在提高儲能電站整體效能。

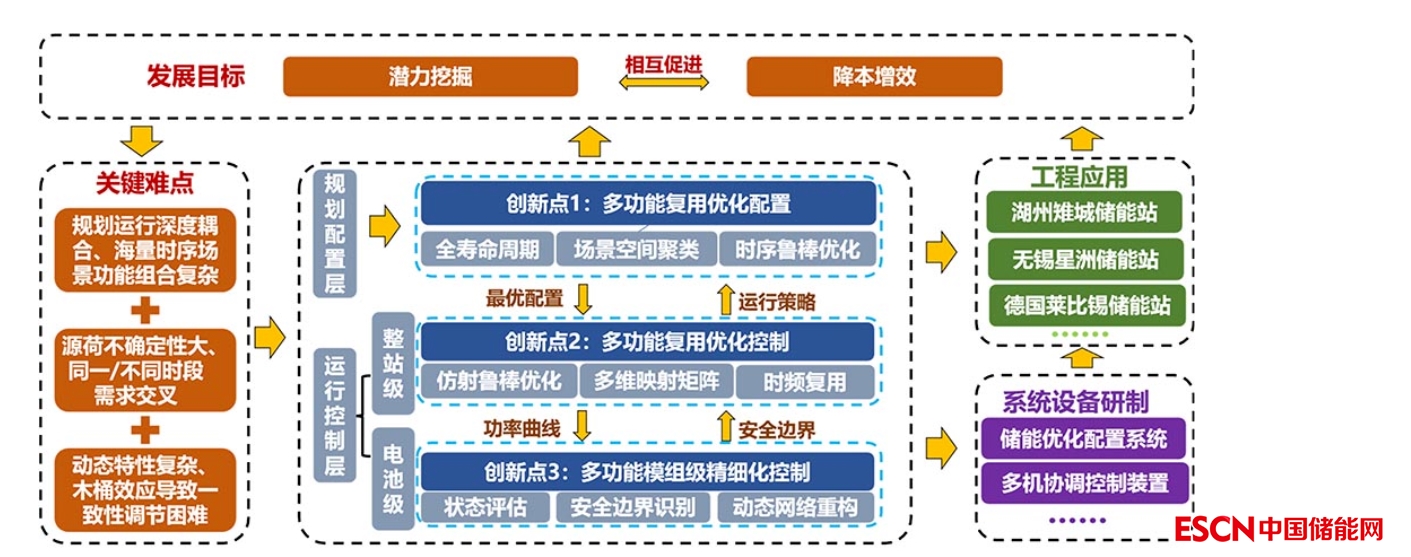

項目思路
創新點①｜配置最優功率容量，降低儲能投資成本
儲能電站建設主要分三步走。
“類型怎么選”是建設儲能電站時需考慮的最基礎問題，需要通過綜合分析儲能項目建設需求、負荷現狀、新能源裝機等信息，實現新能源與儲能類型的最優匹配。
其次是需回答“功能怎么用”的問題，需通過分析負荷曲線和新能源出力等運行數據，提出不同場景下儲能的復合功能方案和最優運行方案。
最終要解決“方案怎么配”的問題，項目團隊通過全壽命周期測算，優化得到儲能功率容量配置方案，實現儲能配置的經濟最優。

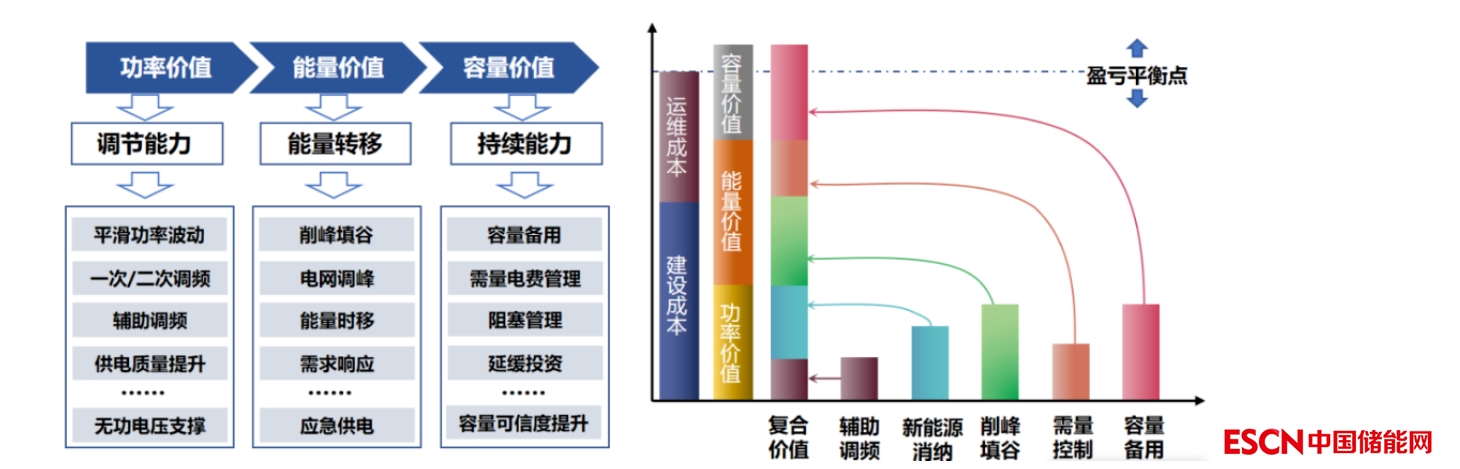

儲能最優容量配置示意圖
據此，項目研究團隊研發出國內首套儲能多功能復用優化配置平臺，覆蓋源、網、荷三側15種儲能典型功能配置方案，實現磷酸鐵鋰、鉛炭、液流等10種類型儲能的優化配置與運行優化。
研究團隊在實驗室進行多功能復用優化配置平臺開發｜劉廣擴 攝
創新點②｜協調控制多種功能，挖掘儲能應用潛力
儲能電站作為優秀的靈活性調控資源，喚醒其閑置時段的應用潛力尤為重要。研究團隊一方面通過綜合考慮儲能電站的最大充放電功率、剩余容量、最大持續時間等因素，將儲能的功率和容量分配給不同的功能需求，實現儲能功率容量的最大化利用。另一方面，從時域和頻域兩個維度考量，根據不同功能需求響應時間（毫秒級、秒級、分鐘級、小時級），確定協調控制方法，“見縫插針”式調動儲能利用潛力。

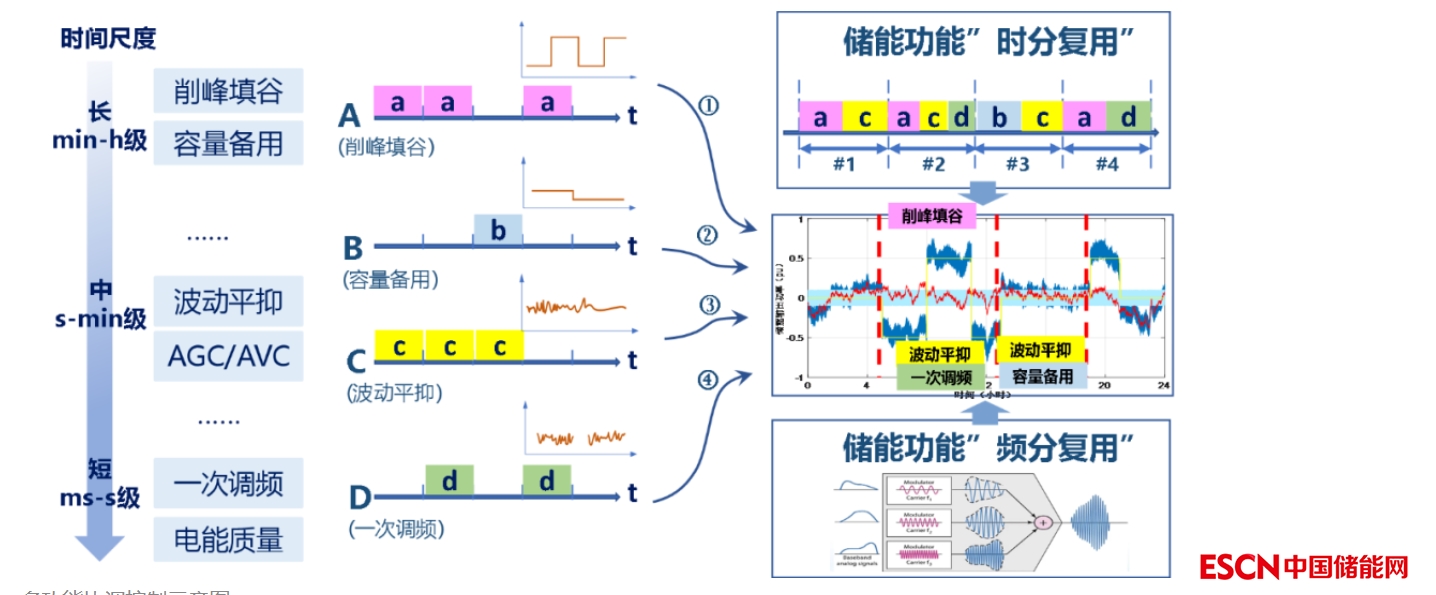

多功能協調控制示意圖
創新點③｜精細管理電池模組，保障儲能容量盡用
要保障儲能電站的多功能復用能力，除制定整站的控制策略外，還需要精細化管理電站內部的電池模組。研究團隊一手抓充放電管理，一手抓電池單體控制，提升儲能電站內電池模組進行精細化管理水平。
對于充放電管理，通過優化計算得到最優的充放電電流軌跡，有效降低電池模組的溫升能耗，延長其使用壽命。（《如何優化儲能配置促進儲能產業發展》）對于電池單體控制，研究團隊為每個電池單體都配備了電力電子可控開關，當某一電池單體出現故障時，可控開關能夠快速隔離故障，保障其他電池模組正常運行，不影響儲能電站的充放電容量。

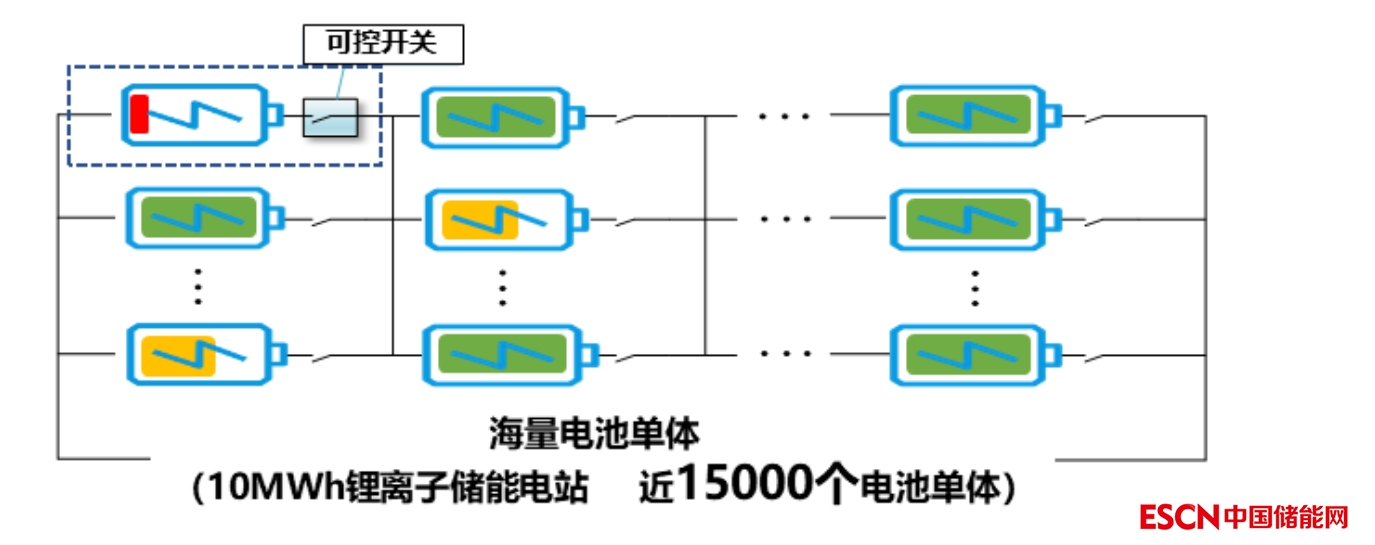

電池單體加裝可控開關示意圖
為儲能電站高效經濟運行提供了整套解決方案
2018年2月，“面向多功能復用的儲能電站優化配置與控制關鍵技術及應用”項目成果在當時國內最大容量的用戶側儲能電站——江蘇無錫星洲工業園儲能電站中首次整體應用。通過綜合分析星洲工業園區電力負荷情況，項目研發團隊明確，園區儲能的主要訴求為提升供電穩定性和降低用能成本，據此選取了長時間出力能量型的儲能——鉛炭電池。通過全壽命周期儲能電站收益測算，充分考慮儲能壽命衰減，優化提出該儲能電站的建設功率和容量為20兆瓦/160兆瓦時，實現儲能規劃配置最優。
此外，項目研發團隊結合該園區負荷曲線等運行數據、當?shù)仉妰r(jià)政策，挖掘儲能出力“增長點”。最終確定在執行傳統削峰填谷功能的基礎上，根據不同時段電力負荷特征開展需求側響應、需量?jī)?yōu)化、無功支撐等多功能復用，最大化利用儲能出力，挖掘應用潛力，實現儲能功能組合和運行模式的最優。經兩年的運行，該儲能電站的利用率提升9.8%，內部收益率提高3.4%。

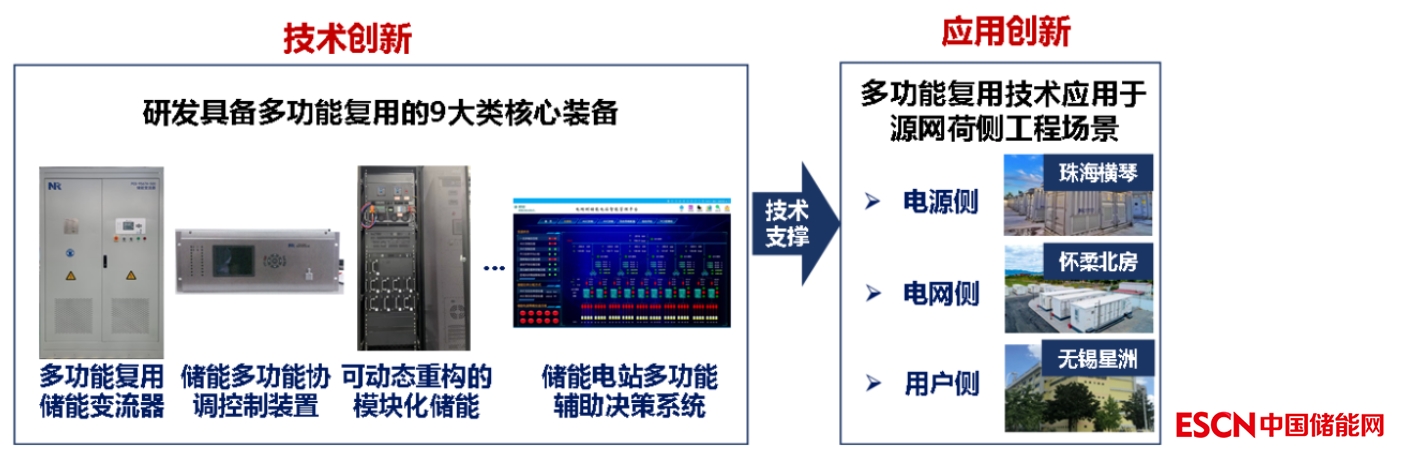

項目成果應用
同時，項目配套研制的儲能變流器、儲能協調控制器以及能量管理系統等多功能復用關鍵設備，在湖南、廣東、江蘇等12個省份的50余個儲能電站工程中廣泛應用，并遠銷至德國、英國、日本等10個國家。
