作者：劉艷麗，余貽鑫，高寧，吳復立
來源：A Grid as Smart as the Internet[J].Engineering,2020,6(7):778-788.
編者按
為了充分發揮可再生能源的潛力、適應技術創新、培育新興的產消者以及實現對納米電網、迷你電網和微電網的無縫銜接，電網需要像互聯網一樣智能。智能電網最本質的技術特點是電力和信息的雙向流動性，并由此建立起一個高度自動化和廣泛分布的能量交換網絡；把分布式計算、通信和互聯網的優勢引入電網，實現信息實時交換和達到設備層次上近乎瞬時的供需平衡。
中國工程院余貽鑫院士研究團隊在中國工程院院刊《Engineering》2020年第7期刊發《像互聯網一樣智能的電網》一文，提出了一種像互聯網一樣智能的電網（GRIP）及其分層的網絡結構和運營架構。文章認為, 電力新時代需要一個像互聯網一樣智能的電網！這樣的電網應該能夠充分發揮可再生能源的潛力，適應技術創新、促進產消者的興起并整合納米電網、迷你電網和微電網。當前電網的運營模式是由集中式的電網運營商負責維持電網中瞬時功率的平衡。未來具有智能外圍的智能電網，會將功率平衡的責任分配給電網外圍的子電網，每個子電網將維持其自身的功率平衡，進而實現一種新型分布式電網運營模式。
一、引言
化石燃料的燃燒會產生大量溫室氣體，從而導致全球氣候變化。大氣中溫室氣體（主要成分是二氧化碳）的濃度已經達到100萬年來的最高水平。地球溫度相比工業化前已經上升了1℃。然而大氣中的溫室氣體總量仍然呈現有增無減的趨勢，從而不斷加劇全球氣候變暖的危機。2015年，世界各國的領導人在巴黎氣候變化大會上達成共識，即人類行為所導致的氣候變暖將威脅全人類的生存，因此全世界應當共同采取行動來大幅降低溫室氣體的排放水平，從而實現在21世紀末將全球溫度上升控制在2℃之內的目標，同時積極探尋將溫度上升控制在1.5℃內的解決方案。近期，國際知名的氣候?qū)W家提醒我們：1.5℃和2℃之間相差的0.5℃將會增加干旱、洪水、極端高溫天氣和數百萬人口貧困化等災難的風險。因此，人類必須在2030年以前共同采取緊急行動將氣溫上升控制在1.5℃以內，否則后果將不堪設想。我們每個人都應盡其所能，立即采取措施以應對全球氣候變化，從而拯救人類和造福子孫。
經濟發展伴隨更多能源消耗，而生活水平的提高也會增加對能源的需求。目前世界上大部分人口仍然生活在發展中國家，人均能耗非常低。而在未來的10年左右，數十億人（其中很大一部分在亞洲）將脫貧或從低收入水平上升至中等收入水平，因此全球能源需求將會隨之上升。聯合國在其可持續發展目標中已明確指出，消除貧困和促進經濟增長必須與應對氣候變化和環境保護攜手共進。簡言之，世界將需要更多的能源，但需要更少的碳。
從化石燃料轉向可再生能源和其他非化石能源來實現電力的去碳化，以及加深其他經濟部門的電氣化程度，是實現可持續發展的有效途徑。然而，新型可再生能源并網將會從根本上改變電力系統的特性。風光發電的最佳選址是環境條件（如風速、太陽輻射）良好的地區。風光發電不具有規模經濟效益，因此主要以分布式的方式部署，并且可以在用戶側安裝使用。這些根本性的變化使新一代電網的特性越來越像互聯網，即能量可以像信息一樣在整個網絡中隨時隨地產生和共享。新一代電網與互聯網之間顯著的相似性啟發人們展望未來電網的新場景，即在未來的電網中，數以億計的人們?cè)诩依铩⑥k公室和工廠中利用可再生能源生產自己的能源，并儲存在本地的電池中，然后通過電網與他人共享?；ヂ?lián)網是智能的，那么電網會像互聯網一樣智能從而促進能源的廣泛共享嗎?
本文將主要回答以下問題：
?為什么我們需要像互聯網一樣智能的電網？
?互聯網智能的原因是什么？
?為何以往對電網進行互聯網化改造的嘗試均未成功？
?我們?nèi)绾巫岆娋W(wǎng)像互聯網一樣智能？
二、未來是電氣時代
一個嶄新的電力時代即將到來！利用可再生能源逐步實現電力的去碳化，為人類提供更多的能源和更少的碳，使電力行業成為減排的先鋒。進一步加深其他經濟部門的電氣化程度將成為應對全球氣候變化的捷徑。
政府部門的政策和技術進步極大地降低了可再生能源的成本。根據2017年的數據，已有179個國家制定了可再生能源的目標，57個國家制定了100%可再生能源發電的目標。在2019年聯合國氣候行動峰會上，77個國家和100多個城市承諾到2050年實現零碳排放的目標。包括印度、中國和美國在內的其他國家有望在短期內采取行動。中國是世界上最大的碳排放國，正在努力實現到2030年非化石能源占比至少達到20%的目標。美國是第二大碳排放國，盡管在特朗普政府的領導下退出了《巴黎協定》，但許多州和私營企業仍在積極努力實現《巴黎協定》的目標。例如，加利福尼亞州在2018年簽署了一項法案，要求到2030年該州60%的電力由可再生能源供應，同時呼吁到2045年實現100%的零碳發電。紐約州正在推動提前5年達到100%零碳排放的目標。旨在鼓勵可再生能源開發和利用的各種政府政策激勵了相關領域密集的研發、技術革新和企業創業。由此帶來的技術進步、規模經濟效應和日益自動化的生產流程將推動可再生能源的成本大幅下降。
風能是目前最廉價的電力來源之一，而且成本越來越低。材料研究的進步使太陽能電池板的成本大幅下降——從1977年每瓦77美元下降到2017年每瓦0.64美元，40年來下降了99%以上。2010—2017年，美國民用太陽能發電的平均安裝成本下降了60%，而公用事業規模的太陽能發電的平均安裝成本則下降了77%?？稍偕茉吹某杀绢A(yù)計將持續下降。2017年，包括發達國家和發展中國家在內的全球新增發電量中，可再生能源發電占2/3，而其中中國的可再生能源發電就占了一半?？稍偕茉从型?040年發展成為世界主要電力來源。
目前，世界總能源消耗中約有1/5來自電力，重要的非電力部門（如交通、建筑和制造業）消耗的能源中有3/4以上來自化石燃料。電力供應的去碳化和非電力部門的電氣化有可能顯著減少化石燃料的消耗和碳排放量。交通部門在短期內最有機會實現電氣化。雖然目前電動汽車的市場份額仍然很低，但在過去的幾年中，電動汽車發展迅速，目前全球已有300多萬輛電動汽車。在2017年，僅中國就增加了50萬輛電動汽車，比2016年增長了72%，此外，中國還新增了37萬輛電動公交車和2.5億輛電動自行車。預計低成本的自動駕駛（無人駕駛）車輛共享出行服務的興起將主要基于電動汽車。據國際能源署（International Energy Agency, IEA）預測，到2030年，全球電動汽車的數量將達到1.25億輛，甚至高達2.2億輛。建筑物在某種程度上已經實現了電氣化，而工業部門是除發電部門外最大的化石燃料消耗部門，由于其用戶的多樣性，實現電氣化相對更困難。與可再生能源發電和電動汽車的情況一樣，積極的政府政策、技術創新和企業創業是進一步降低這些部門電氣化成本的關鍵。
傳統的化石燃料發電是可控的，以供應電網中波動的負荷需求。然而，依賴于風能和太陽輻射的可變可再生能源（variable renewable energy, VRE）具有間歇性、可變性和隨機性的特點。VRE的大量接入正在改變現有電網的格局。近年來，為了平抑可再生能源的波動和維持電網瞬時功率平衡，電池儲能、飛輪儲能、壓縮空氣儲能、熱儲能和氫儲能等多種新型儲能系統迅猛發展。其中，電動汽車對電池的需求促進了技術創新和市場擴張，從而推動了電池技術的巨大進步。2010—2016年，電池成本降幅超過1/4。電池既可以部署在網側，也可以部署在用戶側。一方面，安裝在電表前的大規模電池既可以幫助電網運營商維持電網功率平衡，也可以有其他各種用途。另一方面，安裝在電表后的本地太陽能電池板和電池可能會使用戶“背叛電網”（grid defection），從而降低電網運營商的控制能力。從電網的角度來看，電池儲能與可再生能源發電相結合是傳統化石燃料發電的弱替代品。為了適應快速增長的VRE水平，僅儲能系統在技術和經濟上就需要滿足極高的規模和質量要求。
另一種應對可再生能源發電波動性的方法是將負荷平移到其他供電更充足的時段，如陽光和風力充足的時段?？梢詫⑦@種需求響應看作是一個虛擬的儲能系統。數字連接有助于持續監測及控制電器和設備（如智能家電、智能恒溫器、樓宇能量管理系統、智能工業鍋爐等），以調整需求使其與可用供應最佳匹配。更高的自動化程度、物聯網（Internet-of-Things, IoT）設備在居民和商業領域的普及、電動汽車和智能充電系統的強化部署，都將增強需求響應能力。預計到2040年，20%的電力消耗有望在技術上實現需求響應。
自愛迪生點亮紐約千家萬戶之后的100多年來，電網每天都在為越來越多的人（目前為60億人）供電，讓他們享受到經濟利益和機遇。然而，目前仍然有10億人面臨缺電的情況，他們中的大多數人都非常貧窮，并且住在偏遠的鄉村里。面對高昂的并網費用，他們的政府也無能為力。在過去的10年中，新技術的涌現和私營企業的興起從根本上降低了向偏遠農村居民供應能源的成本，使貧困和偏遠地區的人們能夠以更快的速度和前所未有的低成本使用電力。如上文所述，太陽能電池板和電池成本的大幅下降促進了用戶或社區發展本地化的發電和儲能技術。其他技術發展趨勢迅猛，如更節能的家用電器（如LED照明和移動電話）、用于遠程監測和服務的IoT以及移動支付，這使企業能夠提供可行的能源服務，例如，通過即付即用（pay-as-you-go, PAYG）的商業模式銷售從幾瓦到幾百瓦的發電/儲能組件。越來越多的企業正在積極嘗試各種商業模式，幫助推動以可再生能源為基礎的迷你電網行業走向成熟。僅印度在2016—2017年就安裝了200多個迷你電網。通過部署離網太陽能系統或基于可再生能源的迷你電網，分布式可再生能源供應系統正在為全球3.6億多人供電。
發展中國家對電力供應的需求和發達國家為實現減排而進一步電氣化的需求可能會導致到2040年全球電力增長高達60%~90%。電力能源系統正在切身經歷自誕生一個多世紀以來的最大變革，主要的變革包括：
（1）VRE份額不斷增加。電網去碳化越成功，電氣化程度就會越高，從而更大程度降低全球的碳排放量。電網的運行必須適應持續增加的VRE份額，并不斷提高VRE的利用率。
（2）產消者的興起。目前，居民用戶擁有全球近1/3的太陽能光伏容量。電池儲能同樣如此。這種持續性的發展趨勢將會帶來兩個方面的影響：首先，成千上萬甚至上百萬的小型發電資源將會廣泛分布在整個系統中；其次，電網的用戶將同時充當生產者和消費者的角色，即成為產消者。
（3）智能的電網外圍。在數字時代，數據、分析和連通性對于電網外圍（即配電系統及其他地區）的產消者非常重要，這使他們能夠智能地調度、管理和控制自己的VRE、電池儲能系統、電動汽車充電和各種需求響應系統等。電網運營商不再是唯一具有控制能力和智能的角色。
（4）納米、迷你和微電網的普及。在很大程度上實現自給自足的微電網已經成為一種發展趨勢。基于可再生能源的迷你電網和離網納米電網（其中包括太陽能發電和電池）正在發展中國家迅速發展。與此同時，在發達國家，越來越多的擁有太陽能和電池儲能系統的產消者“背叛電網”，從而威脅著電力公司的生存，這種現象被稱為“公用事業的死亡螺旋”（utility death spiral）。
（5）技術創新步伐加快。近年來，太陽能光伏和電池技術的迅猛發展給傳統電網的運營帶來了巨大壓力。在未來的某個時間點，將會涌現出更多的創新技術，其中一些將具有顛覆性。電網的運營必須充分、及時地利用現有的創新成果。
電網的物理結構和特性正在發生顯著變化，尤其在電網外圍。但是電網的運營模式仍然沒有改變。目前用于電網運營的運行規則、控制架構和基本工具都是在20世紀中期最后一次電網擴張期間發展起來的。雖然第一代數字計算機的出現增強了控制中心的智能，但要求原來的運營模式完全適應具有不同特性的新一代電網似乎難度較高。

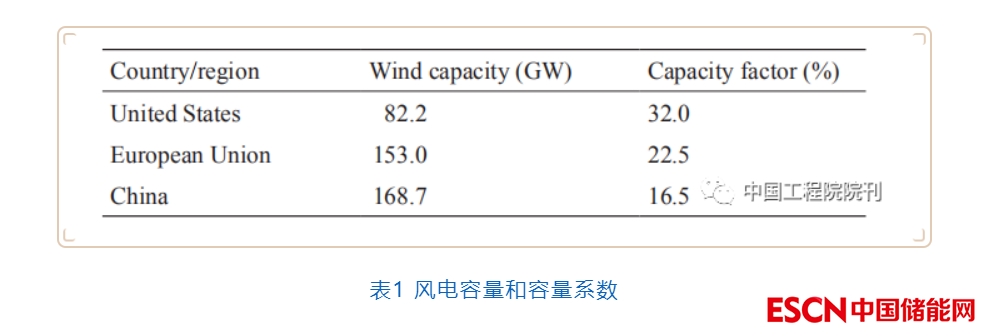

到目前為止，電網應對這些新變革的效果如何?首先讓我們看看它如何處理VRE的并網問題。2016年，中國作為世界上VRE裝機容量最大的國家，其太陽能和風能裝機容量所占比例（13.7%）遠遠高于其發電量（5.3%）。VRE裝機容量排在第二位的美國的情況稍好一些（裝機容量占10.7%，發電量占6.9%）。這些數據表明，VRE資產（即裝機容量）的利用率（即發電量）低于目前電網的平均水平（電網主要由常規機組和調峰機組構成）。表1數據顯示，全球風電利用的容量系數（即如果全天可用，其實際發電量占所能發電總量的百分比）還比較低，并沒有隨著裝機容量的增加而提高。
眾所周知，在電網運行過程中，常常需要通過削減VRE資源的發電量以滿足電網的運行約束。削減率是指能源削減量占所產生的能源總量的百分比。例如，棄風率可能達到10%或更高，這意味著每年浪費數十太瓦小時的能源。這些運行約束是由傳統的電網運營模式造成的，即使在傳輸容量充足的情況下也難以避免。電網的建設本來是為了方便將能源從發電側傳輸?shù)接脩魝?cè)。在VRE的時代，電網不再是一個推動者，而成為了一個阻礙者。
電網被認為是20世紀最偉大的發明，而互聯網是21世紀最偉大的發明?；ヂ?lián)網是智能的，能很容易適應快速變化的具有顛覆性的信息變革。電力新時代需要一個像互聯網一樣智能的電網！這樣的電網應該能夠充分發揮可再生能源的潛力，適應技術創新、促進產消者的興起并整合納米電網、迷你電網和微電網。
三、互聯網
對于電網和互聯網的用戶而言，這兩種網絡都是泛在的（即隨時隨地可用）和異構的（即傳輸任何形式的能量/數據）。但互聯網更加智能，原因在于其實現智能的方式。
（一）分布式智能
無論是文本、語音或視頻，任何形式的數據都可以通過互聯網進行傳輸，它們僅依賴于本地節點的傳輸端來處理和完成任務，無需中央控制和協調設施?；ヂ?lián)網的智能分布在整個網絡中，各個節點共同承擔確保數據傳輸成功以及數據完整性、可靠性和身份驗證的責任。分布式智能和分散式控制使互聯網具有抗干擾和中斷的能力。通過對網絡結構和操作協議的分層架構進行設計，復雜的系統可以實現完美而高效的運行。
（二）互聯網結構——子網的層次結構

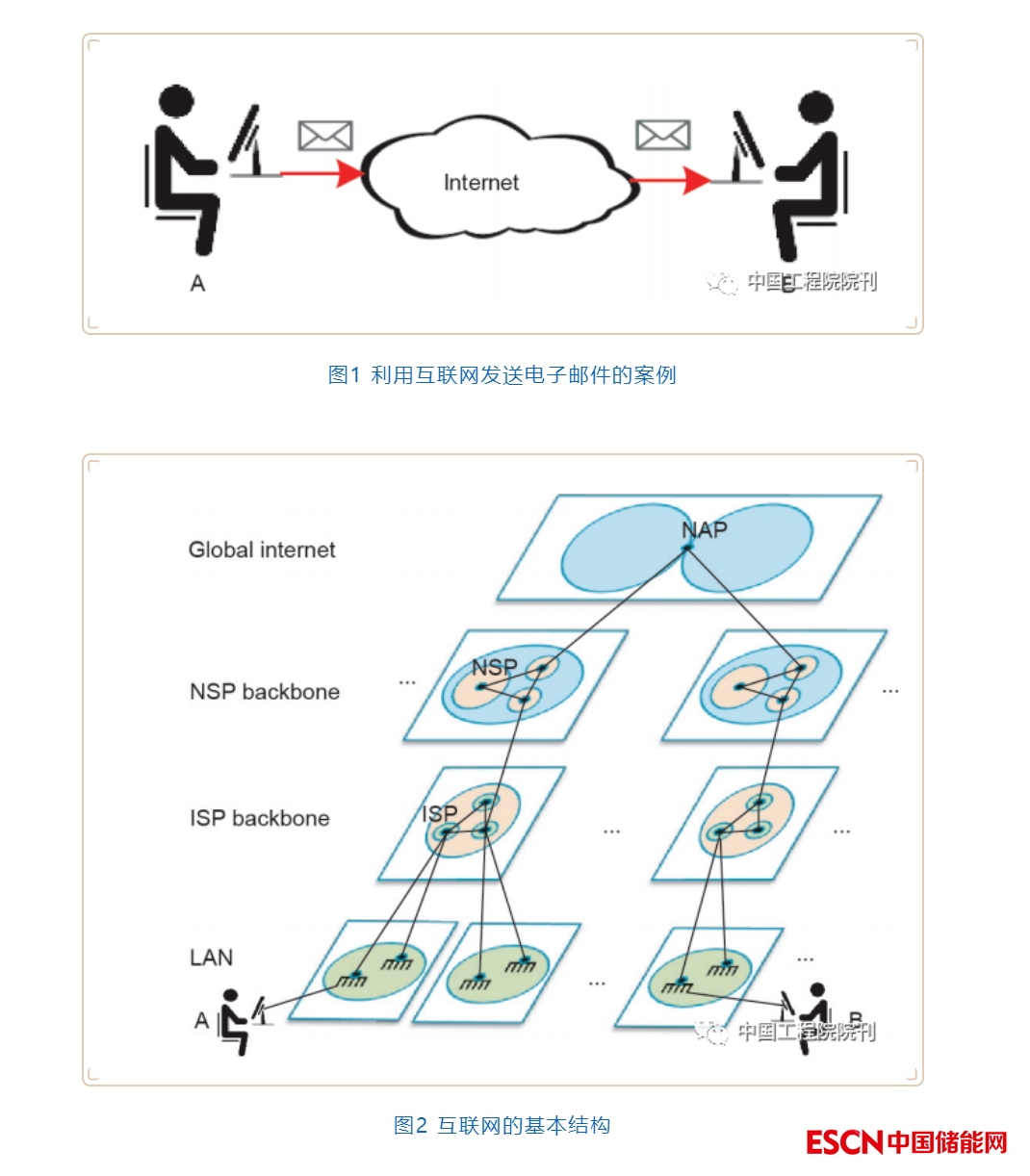

為了理解互聯網的結構，讓我們舉一個簡單的例子。天津用戶A想向美國舊金山用戶B發送一封電子郵件（圖1）。用戶A的計算機連接在一個局域網（local area network, LAN）上，由中國的本地互聯網服務提供商（internet service provider, ISP）為其提供電子郵件服務（圖2）。這封電子郵件可能需要經過ISP骨干網絡中的幾個中間節點（如從本地ISP到區域ISP）才能到達全球互聯網中一個管轄范圍較大的國際網絡的網絡服務提供商（network service provider, NSP），而用戶B也是如此。但是，用戶A和用戶B的ISP可能不在同一個NSP網絡中，因此，電子郵件將通過兩個NSP骨干網絡之間的網絡接入點（network access point, NAP）進行交換。傳送這封電子郵件所經過的點到點路徑如下：從天津用戶A的計算機經過LAN、ISP（可能有更多中間節點）、NSP（或多個中間節點）、NAP、另一個NSP（或多個中間節點）、另一個ISP（或多個中間節點）、另一個LAN，最后到舊金山用戶B的計算機上。互聯網是由分層結構的（子）網絡組成的，最頂層是全球互聯網，中間層包括NSP骨干網、ISP骨干網等，最底層是LAN或用戶。
（三）路由器
電子郵件在互聯網中通過多個路由器進行路由。路由器通常用于連接不同的網絡，一個ISP和NSP可能有多個路由器作為其骨干網絡的一部分。因此，互聯網在邏輯上是一種按層次結構排列的路由器網絡。路由器是一種專門指導數據傳輸?shù)挠?jì)算機。每個路由器能夠掌握其自身網絡和它下層所有子網的信息。當電子郵件到達一個路由器時，它會提取收件人的地址，并根據一個簡單的規則將電子郵件發送到下一個正確的路由器，如果收件人地址在自己的子網中，電子郵件將被發送到子網路由器，否則，電子郵件將被發送到默認路由器，該路由器通常是層級結構中的上一層，該層具有范圍更廣的子網集合。
由于每個路由器都與它所屬的和它所負責的子網相連接，因此基于子網概念描述數據傳輸?shù)穆窂綖槲覀兲峁┝肆硪粋€(gè)視角，這也將有利于對第四部分和第五部分內容的理解。用戶A的計算機連接在LAN的路由器上。當它通過一個ISP路由器連接到互聯網時，它就成為ISP網絡的一部分，以此類推。因此，與其將電子郵件的傳輸路徑描述為在互聯網上從一個節點傳到另一個節點（即從路由器到路由器），不如將其看成從一個子網傳到另一個子網。電子郵件從天津的一個LAN，到包含LAN的中國ISP網絡，到包含ISP的NSP網絡，到全球互聯網中的NAP，到另一個NSP網絡，再到美國的另一個ISP網絡，最后到舊金山的LAN。電子郵件在子網層級結構中的上下傳遞路徑取決于用戶的位置及其所屬的子網。
（四）互聯網分層架構體系
用戶A發給用戶B的電子郵件必須從文本信息轉換為電信號，通過互聯網進行路由，然后再轉換回文本信息。路由器之間交換的信息會受到通信協議規范中規則和約定的限制。在現代設計中，協議通過分層設計形成協議棧。分層是一種設計原則，它將設計任務拆分為更小的步驟，每個步驟完成一個特定的子任務，并且僅以少量明確定義的方式與其他子任務進行交互。它允許將單個復雜的任務分解為更簡單、清晰和相互協作的子任務。分層也是一種功能分解，每一層分別解決不同類型的通信問題。
國際標準化組織定義了7層網絡協議，稱為開放系統互聯（Open System Interconnection, OSI）參考模型，該模型也可簡化為4層模型，如圖3所示。簡化模型類似于互聯網上使用的協議棧，即傳輸控制協議/網際協議（Transmission Control Protocol/ Internet Protocol, TCP/ IP）棧，下面簡要介紹這4層模型的功能。
?應用層。用戶與應用層交互。其中，互聯網的應用不僅包括簡單郵件傳輸協議（Simple Mail Transfer Protocol, SMTP），還包括超文本傳輸協議（Hypertext Transfer Protocol, HTTP）和文件傳輸協議（File Transfer Protocol, FTP）等應用。應用程序?qū)⑾鬟f到傳輸層進行傳輸。
? 傳輸層。一條消息通常被分成更小的數據包，這些數據包與目標地址一起單獨發送。傳輸層能確保數據包按順序且準確無誤地到達。
? 網絡層。網絡層處理主機之間的通信。數據包被封裝在數據報中，基于路由算法確定該數據報是直接發送還是發送到一個路由器上。
? 物理層。物理層負責將包含文本信息的數據包轉換為電信號并通過通信信道進行傳輸。

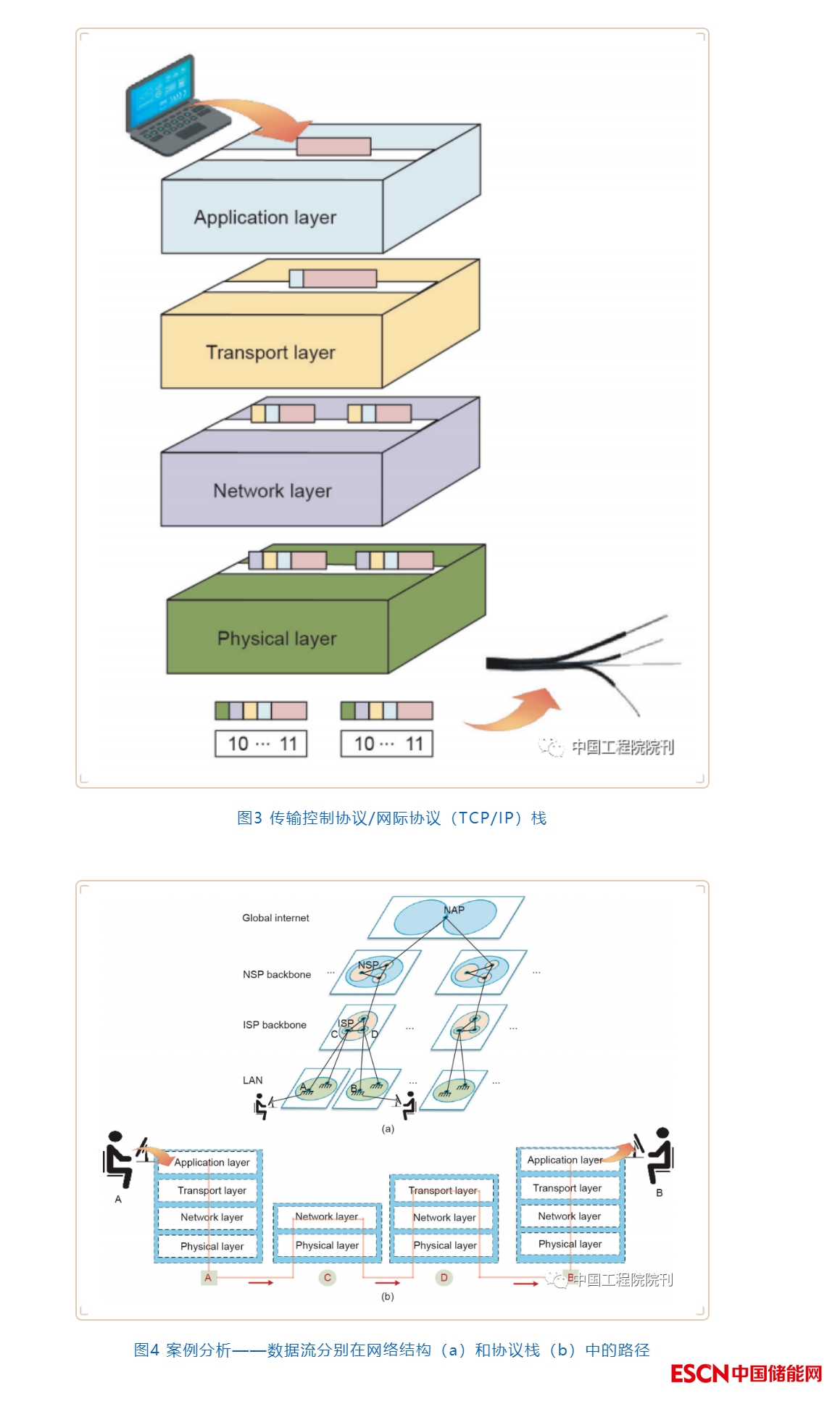

消息（在本例中指電子郵件）從發送者的計算機協議棧頂層開始向下傳遞（圖3）。上一層利用下一層中可用的功能，并指示下一層執行任務。將上一層的指令編碼為標頭并添加到消息的前端，每一層都在向下傳遞過程中添加一個標頭。接收端的處理流程與發送端的流程正好相反，每一層從消息的標頭中讀取并翻譯指令，并在從消息中刪掉用于指示本層的標頭之后向上/向下傳遞消息。圖4展示了電子郵件在具有兩個中間路由器的協議棧中上下傳遞的路徑。在這個例子中，假設路由器D是ISP的主服務器，并執行存儲和轉發功能。
互聯網之所以是智能的，原因在于分層架構明確了分工以及分布式控制實現了責任共享。從A到B發送消息的責任由傳輸路徑上的多個路由器共同承擔。每個路由器的智能在于完成簡單且具體的任務，即正確地將消息轉發給下一個接收方。分層架構體系中的功能分解可以通過利用和配置已有的底層功能來實現添加新的應用程序或功能，從而有利于創新。分布式控制和分層架構體系也使互聯網能夠抗干擾并且適應技術進步。
四、數據流與潮流
以往對電網進行互聯網化改造的嘗試主要集中于實現互聯網中路由器的功能，即作為“交換機”（switch）將傳入的數據包傳遞到下一個路由器。隨著現代電力電子技術的發展，已提出一種“能量路由器”（energy router），用于引導或限制從微電網或產消者到電網的潮流。另一種“能量路由器”基于交流/直流/交流（AC/DC/AC）變換器調節潮流，利用電力電子電路更好地控制設備中直流環節中的潮流，本質上將交流電網劃分為許多交流-直流-交流混合子電網。這些嘗試都是值得肯定的且有助于推動電力系統技術的進步；然而，這些嘗試并沒有使電網互聯網化。我們將分析使互聯網中數據流和電網中潮流不同的基本物理原理。
（一）數據流
語音、視頻和其他數據信號通常會疊加在適用于指定介質中進行傳輸?shù)妮d波上。通信網絡中的物理介質是信號傳播或數據流通過的傳輸路徑。通常采用許多不同類型的有線或無線通信媒體，包括電話線、電纜、光纖、微波和無線電等。高頻正弦波通常被用作載波，但針對不同應用場景，它既可以是直流形式的，也可以是脈沖鏈形式的。在現代無線電通信中，如正交頻分復用（orthogonal frequency-division multiplexing, OFDM）或碼分多址（code-division multiple access, CDMA），通常使用多個不同頻率的載波進行通信。無論是電磁波、光波還是無線電波，載波都涉及電子或光子的物理運動。為攜帶來自發射機的信號而進行的載波處理過程被稱為調制。在接收端，信號通過解調得以恢復。調制對于長距離傳輸信號至關重要，因?yàn)榈皖l信號無法遠距離發送。我們可以將通信中的調制波理解為數據流被疊加到載波的電子流或光子流中。
大容量通信介質可以被分成不同的段（即帶寬）用于非重疊的調制載波，帶寬可租給不同的公司供其獨立使用。此外，通常在公共介質中將多個信號組合為一個信號進行傳輸，該過程即為多路復用。多路復用通過頻分、時分或其他方式將通信信道進一步劃分為多個邏輯信道，并將每個信道分配給不同且獨立的數據流。多個發射機和接收機可以共享一個公共介質，從而在通信中形成多路訪問信道。
總之，電子或光子流攜帶數據流在通信介質中傳輸，而且可以在通信網絡中從一個節點流到另一個節點（或者從一個子網流到另一個子網）。以圖4為例，A中生成的數據通過中間路由器發送到B，即從A到C，C到D，最后從D到B。
（二）潮流
在潮流中，功率直接由電子攜帶。更大的功率意味著移動更多電子。功率的流動必須服從物理定律，即基爾霍夫定律和歐姆定律。這些物理定律可概括為：要求在電網中必須隨時隨地維持功率的平衡。若電網中某一時刻的用電量出現增加或減少，則必須在電網某處同時出現發電量的增加或減少。功率在電網中的分布是功率平衡的物理規律所決定的。任何電力供需的變化都將導致互聯電網中潮流的重新分配。從技術角度來看，電力系統專業的入門課程會介紹電網中的潮流在數學上是通過求解潮流方程所得到的，潮流方程是對電網中每個節點必須維持有功和無功功率平衡的數學描述。潮流方程是由歐姆定律和基爾霍夫電流、電壓定律推導出來的。
在如今的交流電力系統中，功率包括有功功率和無功功率。有功功率是產生或消耗功率的平均值；無功功率與電壓相關，即要維持期望的電壓水平，必須有充足的無功功率。此外，在電網運行期間，必須同時維持穩態和暫態的功率平衡。電網上功率的突變（即擾動）將導致系統的狀態轉移至一個新的功率平衡狀態。在暫態過程中，任何過載保護裝置都不應引發電網運行的進一步中斷（如停電）。電力系統穩定性是指電網在發生擾動后始終維持功率平衡且不會引起過載或其他異常運行狀態的能力。在下面的討論中，為簡潔起見，功率泛指有功功率和無功功率，功率平衡泛指穩態和暫態的功率平衡。
由于電網上的功率必須處處平衡，所以對于任何一個子電網或電網區域，所有子電網邊界線路上流入和流出功率疊加得到的凈功率必須平衡。相反，如果任何子電網能維持凈功率平衡，且所有子電網的集合覆蓋整個電網，則整個電網將實現功率平衡。
潮流不能像互聯網中的數據流，可以控制從一個節點流到另外一個節點。盡管如此，從邏輯上可以基于子電網追蹤從發電到負荷的潮流，就像上文中基于子網追蹤數據流。例如，假設A將電力出售給B，其中A和B在同一個配電變電站下，如圖5所示。由A出售給B的多余功率代表功率平衡的變化，這將影響與A和B均相連的電網區域（即配電變電站下的子電網）的潮流。分別將A和B所屬的子電網定義為A和B，它們都是配電變電站D的子電網，再定義另一個子電網C，試圖找出所有受功率平衡變化影響的子電網。由于（子電網）A必須維持凈功率平衡，因此來自A的多余功率必須輸出到C（在本例中，C是包含A的饋線的子電網）。類似地，為了使C維持凈功率平衡，必須將輸入到C的多余功率輸出到D。D可以維持其功率平衡，因?yàn)镃和B都在D內，且B能消耗來自C的多余功率。當然，所有這些潮流變化都是同時且瞬間發生的。
圖5 從A到B的潮流
五、具有智能外圍的智能電網
裝在涵蓋數百個發電機和變電站的高壓輸電系統中的能量管理系統（energy management systems, EMS）近幾十年來成功管理和控制電力系統以確保電力系統的經濟可靠運行。然而，若將該能量管理系統及其集中式的運營模式拓展應用到未來?yè)碛谐汕先f(wàn)個產消者的配電系統時，會出現效率低下、智能不足和難以維持的問題。最近的一項研究表明，隨著未來電網變得越來越復雜，如果繼續維持目前集中式的運營模式，電網的可靠性和韌性將面臨巨大挑戰?；ヂ?lián)網已經說明了分布式智能和分散式控制是提高系統可靠性和韌性的最有效手段。
因此，我們提出了一種具有分布式智能和責任共享的新型電網運營模式。為了適應這種新型運營模式，擁有智能外圍的電網（GRIP）被提出，即通過賦予電網外圍更多權力，從而使電網像互聯網一樣智能。GRIP聚焦電網外圍，但不需舍棄成功的EMS或良好的輸電系統網絡運行的做法，僅是使其變得更簡單（對外圍設備不承擔任何責任）。而且，未來的輸電系統仍然可以演變成與新型運營模式相適應的更為分散的運營模式。
（一）分布式智能
在傳統的運營模式中，唯一的集中決策者（電網運營商）負責系統運行的基本責任，即維持整個電網的瞬時功率平衡，不出現過載和異常運行狀態。如前文所述，當且僅當電網任何一個子電網凈功率平衡（不出現過載和異常運行狀態），則電網的功率平衡（不出現過載和異常運行狀態），該原則可作為構建未來電網新型分布式運營模式的基礎。
集群（cluster）是指電網中一個由一群具有管理和控制凈功率平衡能力的產消者構成的連通子電網。根據這個定義，以下均是集群的例子。
? 一個擁有獨立系統運營商（independent system operator, ISO）的互聯輸電系統，其中ISO在管轄范圍內通過管理EMS控制其成員的發電和用電；
? 一個作為“控制區”運行的帶有EMS的輸電公司或機構；
? 一個擁有現代配電自動化系統和（或）高級計量基礎設施（advanced metering infrastructure, AMI）系統的配電公司，其中現代配電自動化系統用于控制饋線和分支線上的潮流和電壓（即無功潮流），AMI協助控制用戶負荷；
? 微電網、迷你電網或納米電網；
? 一個擁有EMS的智能社區，可以通過為其增加管理和控制凈功率平衡的功能，使其成為一個集群；
? 一個擁有樓宇EMS的智能樓宇，可以通過為其增加管理和控制凈功率平衡的功能，使其成為一個集群；
? 一個智能住宅，可以通過為其增加管理和控制凈功率平衡的功能，使其成為一個集群；
? 一個聚合商，可以與同一配電公司下屬的智能住宅、智能樓宇、智能社區和微電網簽約管理和控制聚合的發電和用電形成一個集群。
（二）GRIP結構——群集的層次結構

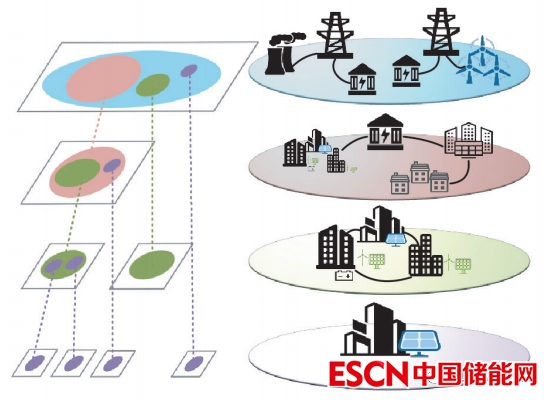

兩個集群不能有重疊，因?yàn)橐坏┯兄丿B會導致它們都無法維持自身的凈功率平衡。因此，兩個集群要么完全不重疊，要么一個集群完全包含于另一個集群，就像互聯網中的LAN被視為包含于ISP子網一樣（圖2）。一個集群可以包含多個集群，也可以不包含任何集群；作為一個更大集群的一部分，一個集群還可以包含幾個集群。這形成了群集的自然層次結構（圖6），頂層是整個互聯電力系統，下面的一層可以是一個作為互聯電力系統“控制區”運行的擁有EMS的電力機構或公司，最底層可能是一個智能住宅。
圖6 群集嵌套層次關系

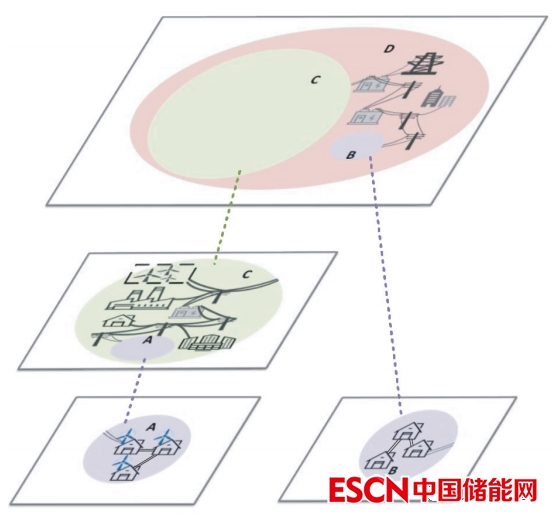

讓我們回顧圖5中的例子，其中A向B售電，而A、B、C和D都是集群。我們將根據潮流在集群之間的流動來分析這筆交易的路徑，這與上文中分析數據流在很多與互聯網路由器連接的子網中流動路徑的思路一致。集群A內部沒有多余的功率需求來平衡產生的多余功率，因此集群A把功率輸出到與其相連的上一層集群，即集群C。同樣，C的多余功率輸出到D。在集群D中，B具有多余的功率需求，可以平衡從C輸出到D的多余功率。潮流的路徑是從A到C，C到D，最后從D到B。因此，從A向B轉移多余功率的任務由一組集群共同承擔；每個集群要么將功率輸出給上層的集群，要么輸出給集群內部的功率需求方。從物理角度分析，在A產生多余的功率的同時，B消耗等量的功率。只要所有集群（A、B、C和D）維持凈功率平衡，能量轉移瞬間完成。
因此，維持電網功率平衡的責任由受影響的所有集群共同承擔，每個集群都有責任維持自身的凈功率平衡。為了表示潮流在群集的層次結構中流動的路徑，將圖5內容更新為圖7。
圖7 在群集的層次結構中從A到B的功率傳輸
（三）能量路由器或集群能量管理系統
集群必須具有管理和控制其凈功率平衡的智能。集群能量管理系統（cluster energy management system, CEMS）由管理和控制集群凈功率平衡所需的所有硬件和軟件共同構成，類似于互聯網中的路由器，因此在GRIP中稱之為能量路由器（E-router）。能量路由器或者CEMS必須有監測集群邊界潮流的傳感器、控制潮流的功率調節設備（如限流器）以及管理集群中發電和負荷的信息通信技術。
（四）GRIP的分層體系結構

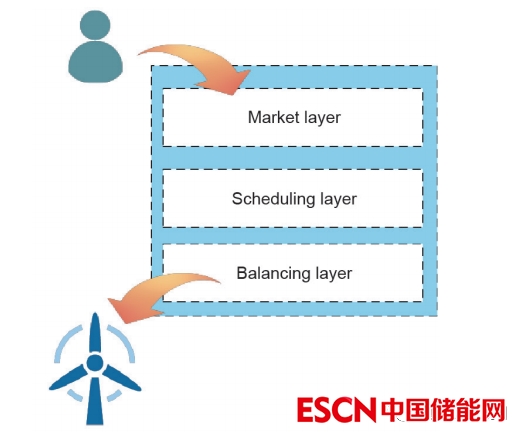

GRIP分層體系結構包括三層，即市場層、調度層和平衡層（圖8）。電網用戶（即產消者）與電力市場交互以共享或交易電力。交易必須通過電網調度實現，并且集群的凈功率必須始終維持平衡。
圖8 集群的分層體系結構
（1）市場層。在不同的國家和地區，各種形式的日前、小時前、實時和其他類型的電力市場都具有不同的規章制度。雙邊交易是用于共享能量的最簡單的市場交易形式，能夠與任何市場兼容。實際中可能需要更通用的多邊交易方案。多邊交易已經在一個含有五個區域電網的互聯電力系統中成功實施。現代區塊鏈技術，即開放的分布式賬本，可以有效促進多邊交易。市場中的電力交易必須能在調度層中實現，可以通過離線分析將集群運行約束轉換為集群可接受的交易約束。對于配電系統中的集群，其網絡結構大多是輻射狀的，運行約束包括線路負載和允許的電壓范圍，相較于輸電系統更為簡單。對于復雜的輸電系統，可以采用成熟的“控制區”運行的標準協議。
（2）計劃層。產消者可以通過參與日前市場、小時前市場和實時市場中的一個或多個市場實現自身利益的最大化。首先，在調度前需要提前確保集群具有在執行交易過程中維持凈功率平衡的能力。電網經常會發生意外事件或擾動，例如發電機或者線路停電，因此集群必須能夠承受并擁有充足的備用容量來補償內部由任何干擾所引起的功率不平衡量。集群的備用容量是指能夠快速補償由干擾引起的功率不平衡量的額外可控的發電或者負荷。在電力系統術語中，這種承受干擾的能力稱為安全性。對于一個擁有多個發電和負荷的集群，可以通過供需調度實現資源的高效、經濟共享。風險抑制調度（risk-limiting dispatch, RLD）方案同時考慮了計劃、調度、安全性和經濟性。RLD是基于多階段的隨機優化框架（圖9）實現的，具有如下特征：
? 不同階段對應電力市場中的不同調度階段——日前、小時前、實時等。
? 考慮了VRE、其他類型發電以及負荷的不確定性。
? 控制變量是集群內可計劃和調度的發電和負荷。
? 終端狀態需要將其凈功率不平衡的風險嚴格限制在可接受范圍內（類似銀行部門的風險管理）。
? 集群運行滿足安全約束。
? 優化的目標函數是集群的經濟效益。
因此，RLD是在傳統電力系統大量運行分析工具的基礎上演變而來的，其中包括經濟調度、機組組合、最優潮流、安全約束的經濟調度、隨機最優潮流等，能夠適應未來電網的運行。輸電系統中現有的EMS可以漸進式地采用RLD，而配電系統中規模更小的集群可以輕松實現RLD的簡化形式。
（3）平衡層。計劃層能確保集群在調度時間步長（幾秒鐘或者更短時間）內維持凈功率平衡。為了維持凈功率平衡，需要消除由于集群內發電或負荷波動造成的與計劃功率平衡的偏差。研究人員為外圍集群發明了電力彈簧（electric spring, ES），它沒有用于輸電系統同步發電機的調速器和勵磁系統。ES是一種電力電子設備，它利用普遍存在于外圍集群中的負荷來消除功率偏差。由于某些負荷（如熱水器、空調和非必要的照明等）能夠承受短暫的功率降低或增加，而且自身無明顯不良影響，可以將這些負荷認為是非重要負荷。ES與非重要負荷以串聯或者嵌入的方式組合連接，并將該組合與其他負荷（重要負荷）并聯連接，如圖10所示。當出現供電盈余或者不足時，ES將暫時的功率不平衡量轉移給非重要負荷，通過讓非重要負荷消耗更多或者更少的功率來消除集群內的功率不平衡。嵌入ES的智能負荷可以被視為一個高級的需求響應系統。
為了說明集群不同層次所發揮的功能，圖5（或圖7） 中的示例如圖11所示。其中，假設需要配電站集群D進行發電/負荷的再調度。
在GRIP中，維持功率平衡的責任由所有集群共同承擔，即每個集群必須維持自身的功率平衡，同時承擔計劃、調度、功率平衡和安全性的所有職責。每個集群必須作為自治單元運行，即使在發生擾動事件（如集群內發電機故障）的情況下，也必須嚴格執行其上報的調度計劃。每個集群必須能夠避免非計劃潮流的擾動，并能從集群內部或者上層集群中獲得必要的備用容量。從上層獲得的備用容量能夠維持集群的凈功率平衡，從而避免干擾的影響進一步擴散。與目前的電網運營模式不同，最頂層的互聯電力系統不再是供應或吸收不平衡電量的最后手段。僅為了確?？煽啃远⒕W(wǎng)的微電網或者產消者不再有“搭便車”（free ride）的機會。
在分層體系結構中，下層需要執行上層指示的任務，并且明確定義接口。市場層期望計劃層能夠執行計劃層可接受的所有交易，必須明確定義如何構成可接受的交易。計劃層需要準確地知道平衡層消除波動的能力水平。各層之間沒有反復協商。
六、結論
電網運行的基本要求是維持電網瞬時功率的平衡。當前電網的運營模式是由集中式的運營商負責維持電網瞬時功率平衡。在即將來臨的電力新時代，產消者將具有完全的控制能力和數字化的智能，以更好地管理自己的資源和智能設備，并且不再需要將權限授予電網運營商。通過將功率平衡的責任分配給電網外圍的子電網，即讓其各自維持自身的凈功率平衡，可以實現一種新型分布式運營模式。基于這種新型運營模式，本文提出一個像互聯網一樣智能的電網——GRIP。
GRIP具有如下的特性，并且適合服務于未來的電網：
? 更好利用可再生能源。分布式運營模式能最大化可再生能源的利用率，因?yàn)榭稍偕茉磳⒂杀镜乩嫦嚓P(guān)方運營，這些利益相關方能掌握更多信息進行發電的預測、調度和控制。
? 賦予產消者更多權利。產消者可以完全控制自己的發電和負荷資源，有安裝和運行更高效的設備的激勵，如太陽能光伏、電池儲能系統、電動汽車充電系統以及ICT硬件和軟件。
?與電網外圍共享責任。在新型數字化時代，隨著硬件成本的逐漸降低和軟件的日益智能化，電網外圍在管理自己的子電網方面具有與電網運營商相似的智能和能力。
? 與納米、迷你、微電網的無縫銜接。新型運營模式的責任共享特征與目前納米、迷你、微電網的自治或者半自治思想兼容，從而有利于它們的無縫銜接。此外，允許集群的半自治運行將會防止產消者“背叛電網”。
? 快速適應技術創新。GRIP的分層體系結構更有利于兼容新技術。
一旦采用新型運營模式，可以任何速度從現有電網演變形成GRIP。具有EMS的輸電網可以成為互聯的第一個集群。在此基礎上，可以添加更多的配電公司群集，每個都覆蓋配電變電站的一個子電網。還可以添加智能住宅群集、智能樓宇群集、智能社區群集、微電網群集等。由于集群既可以成為現有集群的一部分，也可以包含任意數目的現有集群，因此可以靈活添加新的群集。GRIP架構不需要拋棄在輸電網中成功運行的EMS或者有效的傳統運行方法，只需要聚焦為目前普遍的被動配電系統增加更多的智能和責任，它可以建立在現有電網運營成功經驗的基礎之上，并通過加強電網外圍以兼容創新技術。
能源互聯網是近年來的發展趨勢，即整合和管理包括電、熱、天然氣和交通在內的多種能源系統，發現并協調不同能源系統之間的耦合環節，以實現適用于各能源部門以及整個系統的最佳調度。將電力工業所產生的多余熱量用于區域供熱已有數十年的歷史。而電、熱和天然氣之間的三向轉換以及電能和電動汽車電池之間的雙向轉換為能源管理提供了更多的靈活性。不同形式的能量都遵循相同的基本物理定律，即能量守恒定律。采用文中相同的思想，將能源互聯網分解為分層群集，其中每個集群能維持自身的凈能量平衡，那么能源互聯網也會像互聯網一樣智能。
注：本文內容呈現形式略有調整，若需可查看原文。
