基于層次分析法的儲能綜合評估及類型選擇
汪湘晉 1黃瀅 2蔣金琦 2林達 1謝培坤 2李振坤 2
（1. 國網浙江省電力有限公司電力科學研究院,杭州 310014； 2. 上海電力大學 電氣工程學院,上海 200090 ）
DOI：10.19585/j.zjdl.202211001
摘 要 儲能技術因其良好的可控性和能量的時間轉移特性，在新型電力系統中具有重要應用價值。合理評判各場景下儲能的價值并針對性選型具有重要現實意義。首先，針對電力系統的各類需求場景，提出了儲能的10類技術經濟性指標，構建了儲能的綜合評估指標體系。然后，利用層次分析法對上述指標進行了綜合評估計算，計算過程中通過專家調查法對判斷矩陣進行了相對重要性賦值，并進行一致性檢驗和修正，求出方案層相對于目標層的組合權重。接著，對多種類型儲能進行綜合評估計算，找到最優儲能選型方案。最后，以某區域電網為對象進行仿真，得出了多種場景下各類儲能的排序結果，驗證了所提方法的有效性。
關鍵詞 新型電力系統；儲能；層次分析法；價值評估；判斷矩陣
0 引言
在能源革命的驅動下，對新能源開發利用的力度持續加大，新能源接入電網的比例不斷提高，在此過程中其不利影響也逐漸凸顯。新能源出力具有波動性、間歇性的特點，調節控制困難。給新能源消納、電網調壓、調頻調峰帶來挑戰，電網運行愈加復雜，不利于電網的穩定運行［1］。儲能技術可快速、靈活調節系統功率，將儲能應用到新型電力系統中，是解決上述問題的有效途徑之一［2］。儲能在新型電力系統中具有重大價值，而儲能類型眾多，不同的儲能具有不同的技術經濟特性，因此結合實際場景需求，選擇合適的儲能類型具有重要的現實意義。
近幾年來，儲能的研究和發展受到廣泛關注。文獻［3］歸納了常見儲能技術的關鍵特征及儲能在新型電力系統中的應用潛力，梳理了儲能應用功能的研究現狀及未來趨勢。文獻［4］對儲能進行分類并對其在智能電網中的作用進行了分析，然后對儲能的應用現狀進行了總結，從市場規模、應用分布、技術分布和地域分布4個方面進行了詳細介紹。隨著儲能技術的不斷發展，其在新型電力系統中的應用研究也受到了廣泛關注。文獻［5］總結了超導儲能系統在可再生能源領域的研究現狀。文獻［6］從新型電力系統的特征出發，歸納分析儲能在其中的重要作用及開展創新方向的探索。文獻［7］分析了儲能技術在電力系統發展中的地位和作用，以及不同儲能技術的發展和應用前景。
目前針對儲能容量配置和控制策略的研究已有較多成果［8-15］，而對儲能選型的研究相對偏少。文獻［16］對比和分析了各種電池類型的優缺點，從技術、經濟、安全和環境等角度對比分析，選擇出不同場景的最佳儲能類型。文獻［17］提出了基于區間層次分析法的儲能選型方法，根據專家經驗確定一層決策指標權重，利用熵值法確定二層決策指標權重，確保最終選型方案具備較好的工程適用性。文獻［18］提出基于模糊邏輯的儲能選型方法，通過建立多個決策準則得出各儲能排序，確定最終選型方案。文獻［19］利用模糊邏輯從技術成熟度、成本和生命周期等角度確定最佳的儲能類型。
綜上所述，在儲能的經濟性評估及類型選擇方面已有了一定的研究成果，但針對新型電力系統中的諸多應用場景，各類儲能的技術與經濟適用性如何評估計算，目前尚沒有形成系統性的方法。本文首先提出儲能的10類技術經濟性指標，構建適用于新型電力系統中各運行場景的綜合評估指標體系；然后，利用層次分析法，對上述指標進行了綜合評估計算，求出方案層相對于目標層的組合權重；接著，對多種類型儲能進行了綜合評估計算，找到最優儲能選型方案；最后，以某區域電網為對象進行仿真，得出了多種場景下各類儲能的排序結果，驗證了所提方法的有效性。
1 儲能類型及技術特性分析
1.1 各類型儲能的技術特征

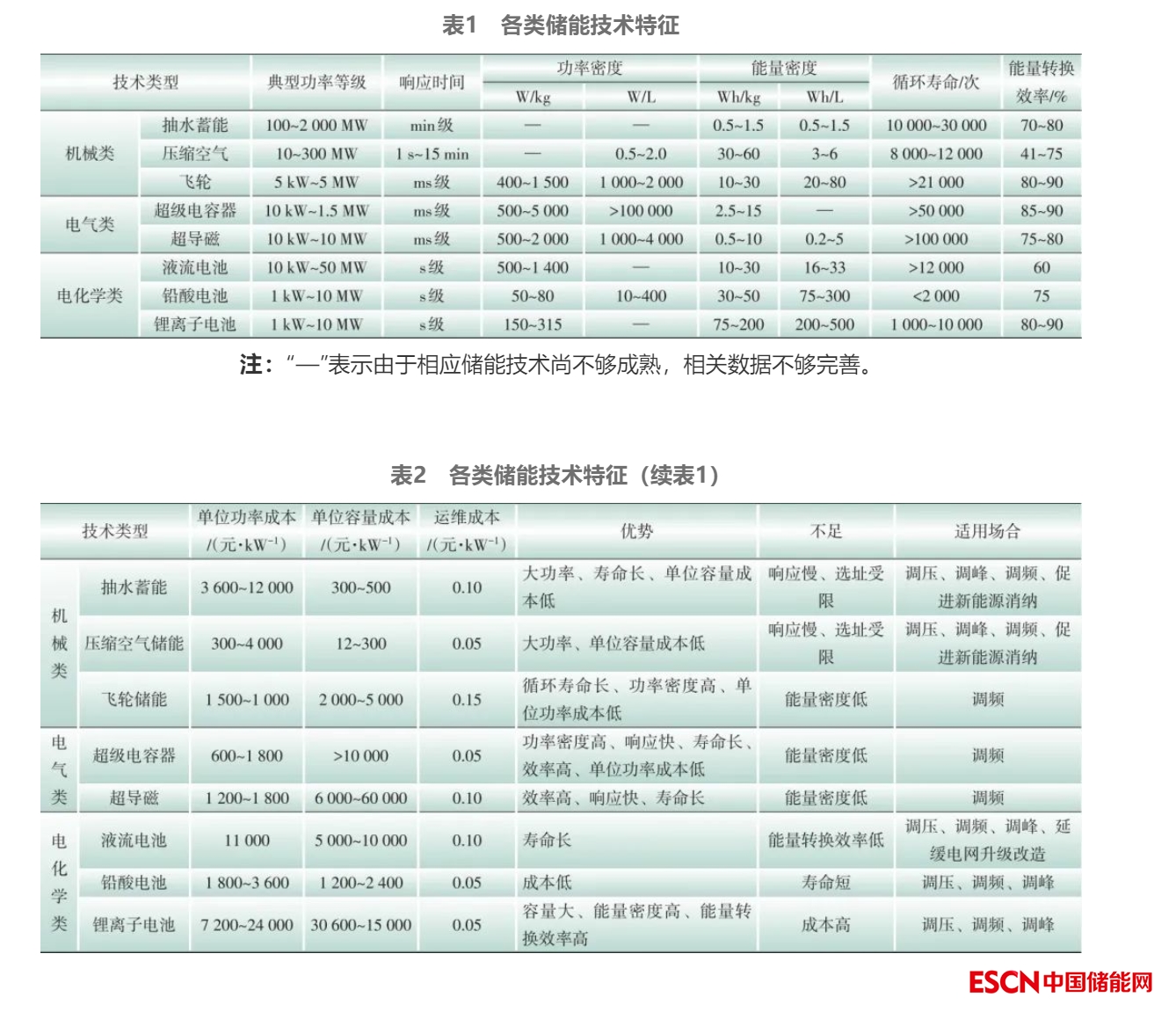

根據不同的儲能技術載體，儲能可大致分為以下3類：機械類、電氣類及電化學類。其中機械類儲能主要包含抽水蓄能、壓縮空氣及飛輪；電氣類儲能主要有超級電容器和超導磁儲能；電化學類儲能主要有液流電池、鉛酸電池及鋰離子電池。各種儲能的技術發展水平各有不同，在典型功率等級、持續放電時間、響應時間、功率密度、能量密度、循環壽命、能量轉換效率及成本等方面均有差異，且各類儲能適用的場合不一，如抽水蓄能、壓縮空氣儲能適用于較大規模的新能源消納場合，電化學類儲能適用于微電網場合。本文對目前主要儲能技術進行了總結［20-22］，各類儲能的優缺點及適用場合如表1和表2所示。
1.2 不同場景對儲能的需求
不同場景對儲能的需求具有差異性，本文考慮促進新能源消納、配電網饋線調壓服務、調頻服務、電網保供電、電網調峰及延緩電網升級改造6種場景下對典型功率等級、充/放電速率、響應時間、功率密度、能量密度、循環壽命、能量轉換效率、單位功率成本、單位容量成本、運維成本這10個指標的需求程度。

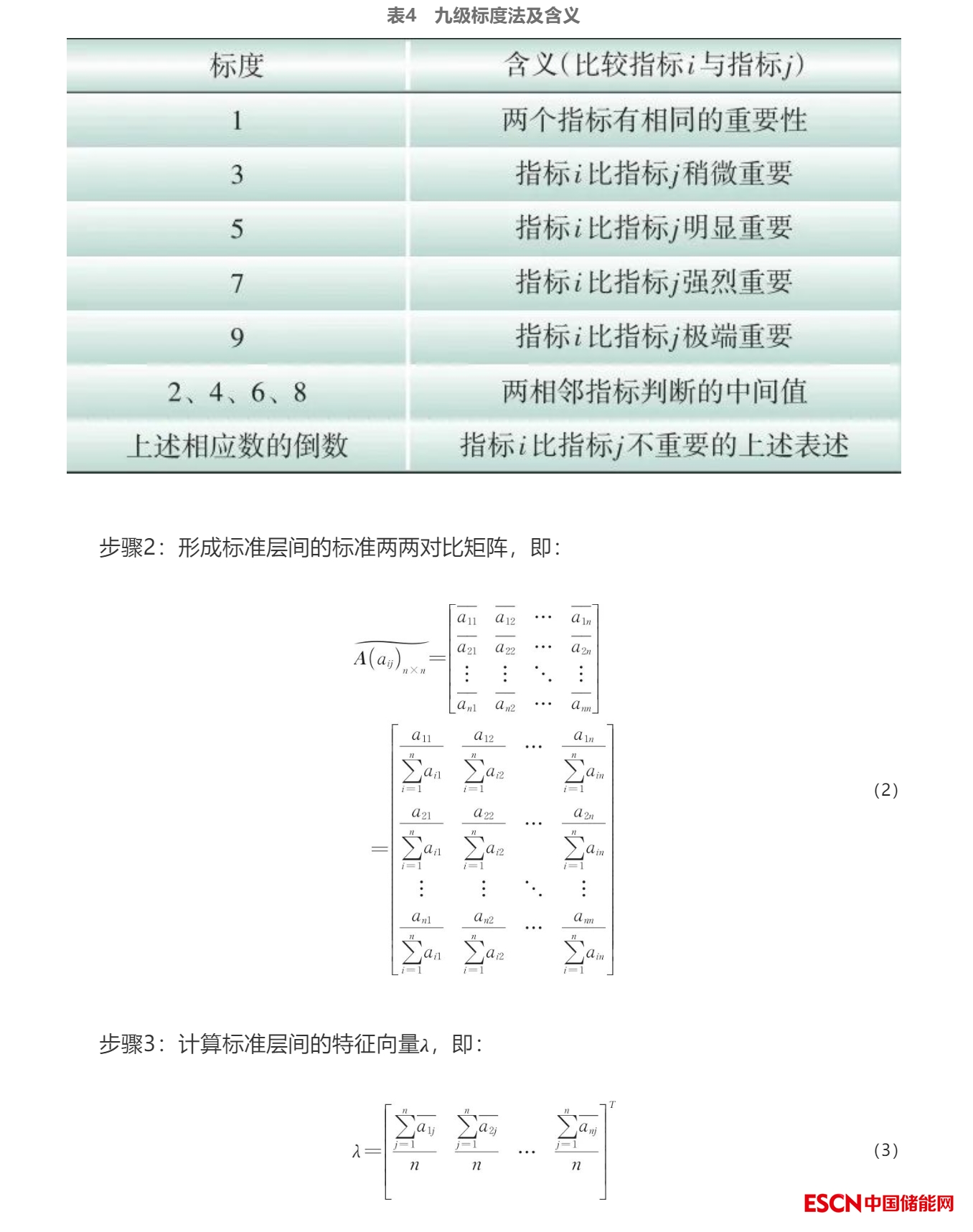

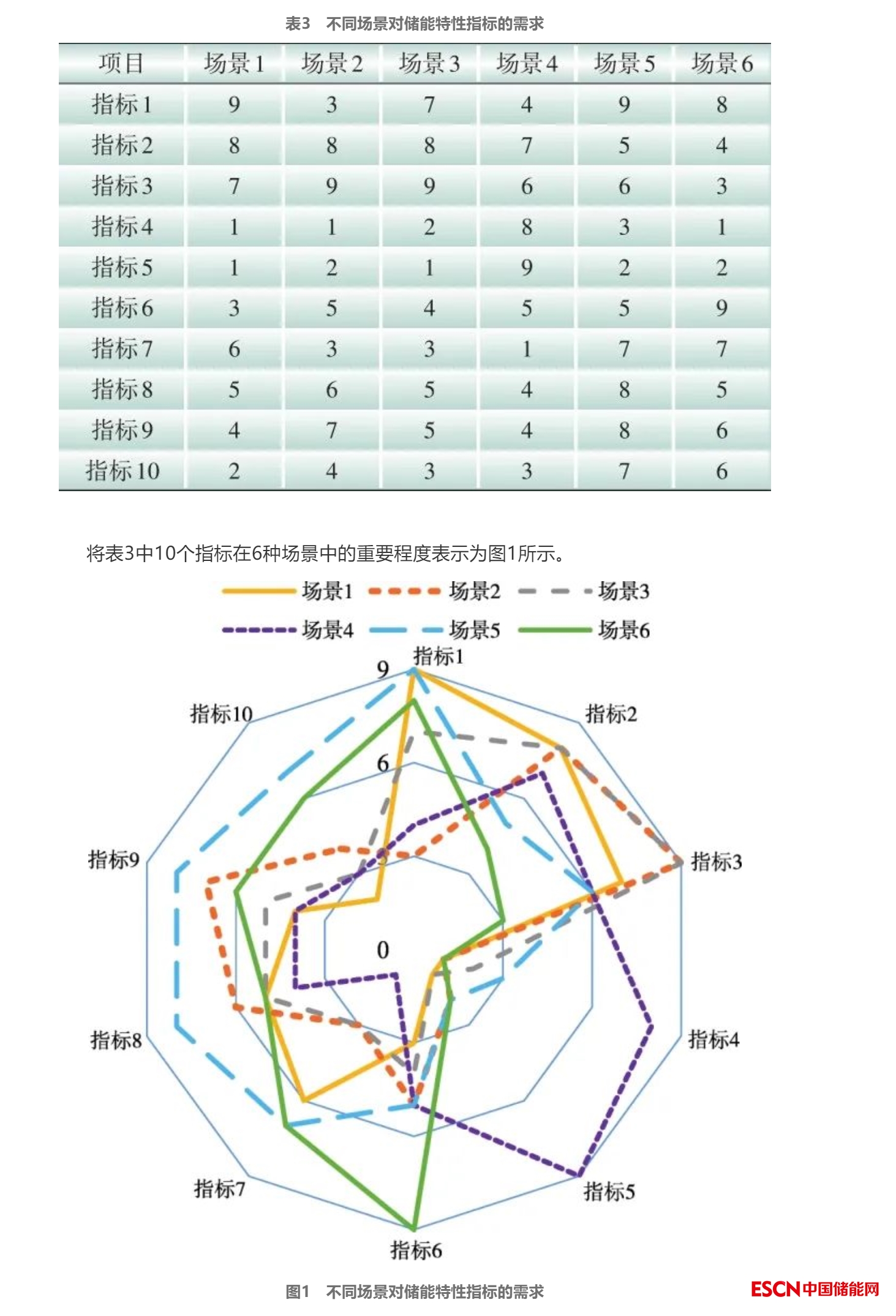

本文采用九級標度法表示上述10個指標在6種應用場景中的重要程度，如表3所示。其中，標度數據越大表示其重要性越高，如調頻場景3對充/放電速率（指標2）、響應時間（指標3）要求較高，而對功率密度（指標4）、能量密度（指標5）和能量轉換效率（指標7）則相對要求較低。
2 基于層次分析法的儲能價值評估
如上文所述，儲能可在新型電力系統的諸多應用場景中發揮重要作用，但在不同場景中，對儲能特性的側重點也不同，需要通過對儲能各特性指標及其重要性的綜合評價，針對性地選擇最適合的儲能類型。本文采用層次分析法對多種儲能類型進行評估，對比分析儲能的性能指標，得出最佳的儲能配置建議。
2.1 層次分析法
層次分析法采用經驗判斷對各項標準的重要程度進行量化，得出各決策方案不同標準的權數，利用權數計算各方案的優劣次序，采用該方法可用于解決儲能配置問題。儲能選型的層次結構包括目標層、標準層、決策方案層3個層次?；趯哟畏治龇ù_定各方案的優劣次序的步驟如下。

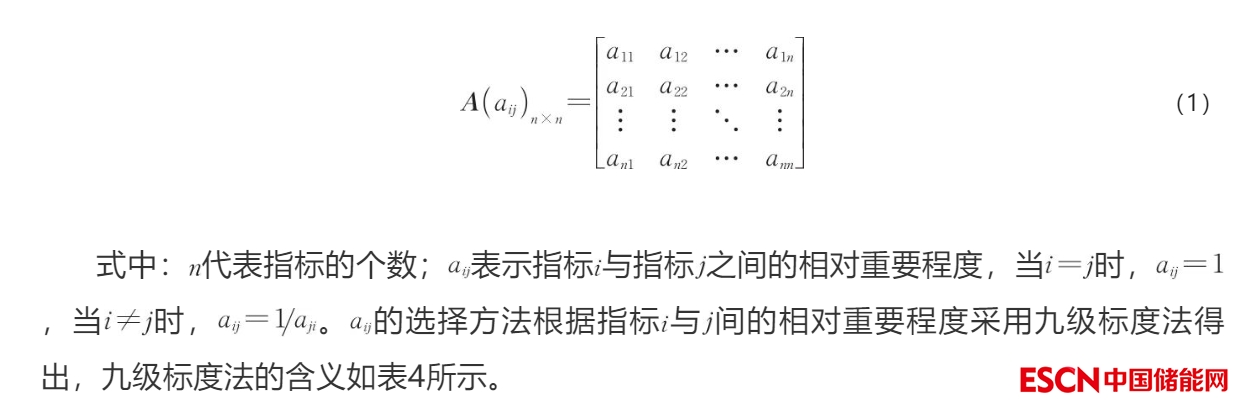

步驟1：對標準層中的不同指標進行兩兩比較，得出相對重要性的標度，構造判斷矩陣，即：
（1）
2.2 運行場景建模分析

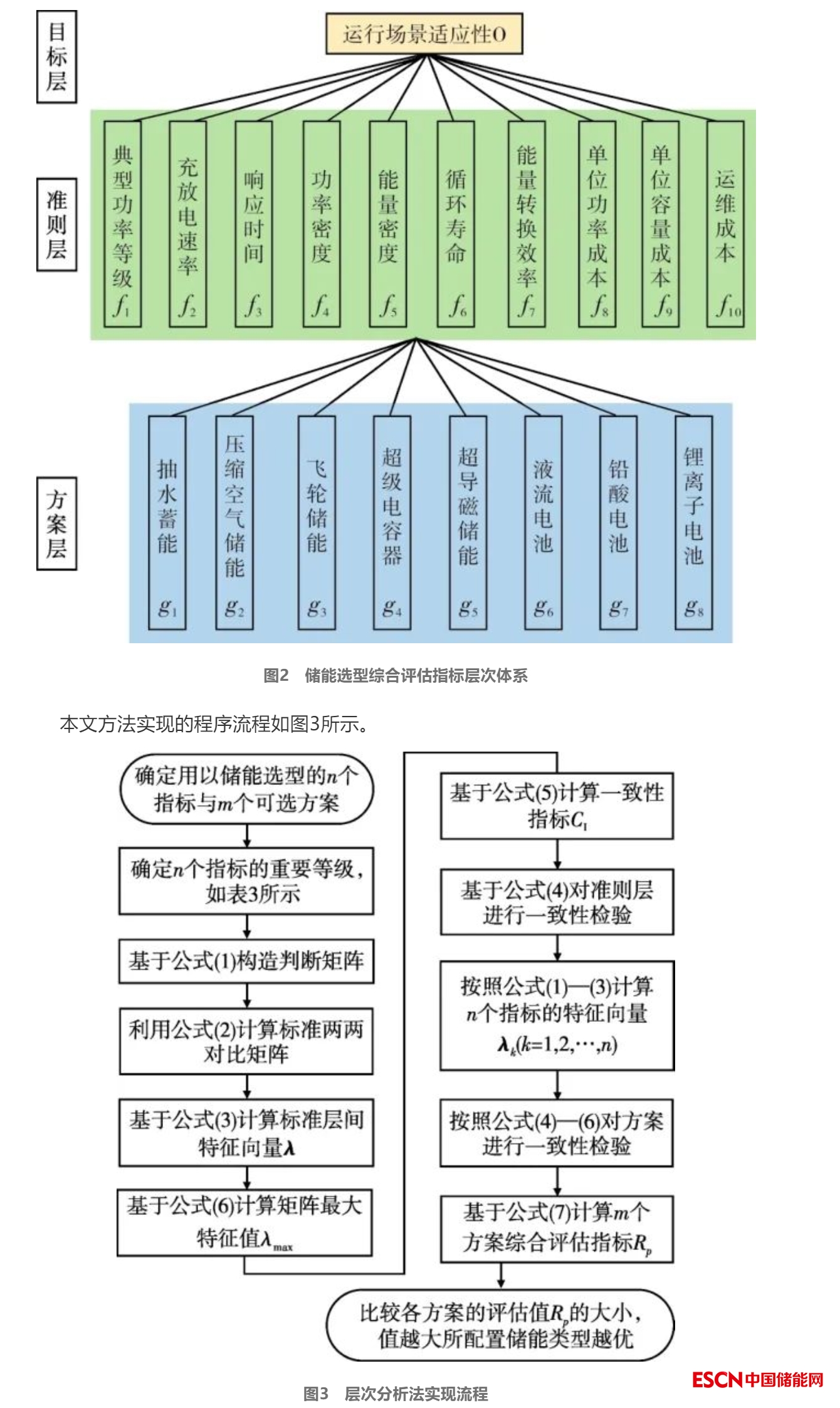

為使所構建的評估指標體系更具全面性，構建如圖2的儲能選型綜合評估指標體系，其中目標層為儲能工況適應性；標準層以典型功率等級、充/放電速率、響應時間、功率密度、能量密度、循環壽命、能量轉換效率、單位功率成本、單位容量成本以及運維成本這10個指標進行綜合衡量，其中經濟性指標考慮單位功率成本、單位容量成本以及運維成本；決策方案層選取抽水蓄能、壓縮空氣儲能、飛輪儲能、超級電容、超導磁儲能、液流電池、鉛酸電池以及鋰離子電池這8種儲能類型。
3 案例與仿真
3.1 案例介紹

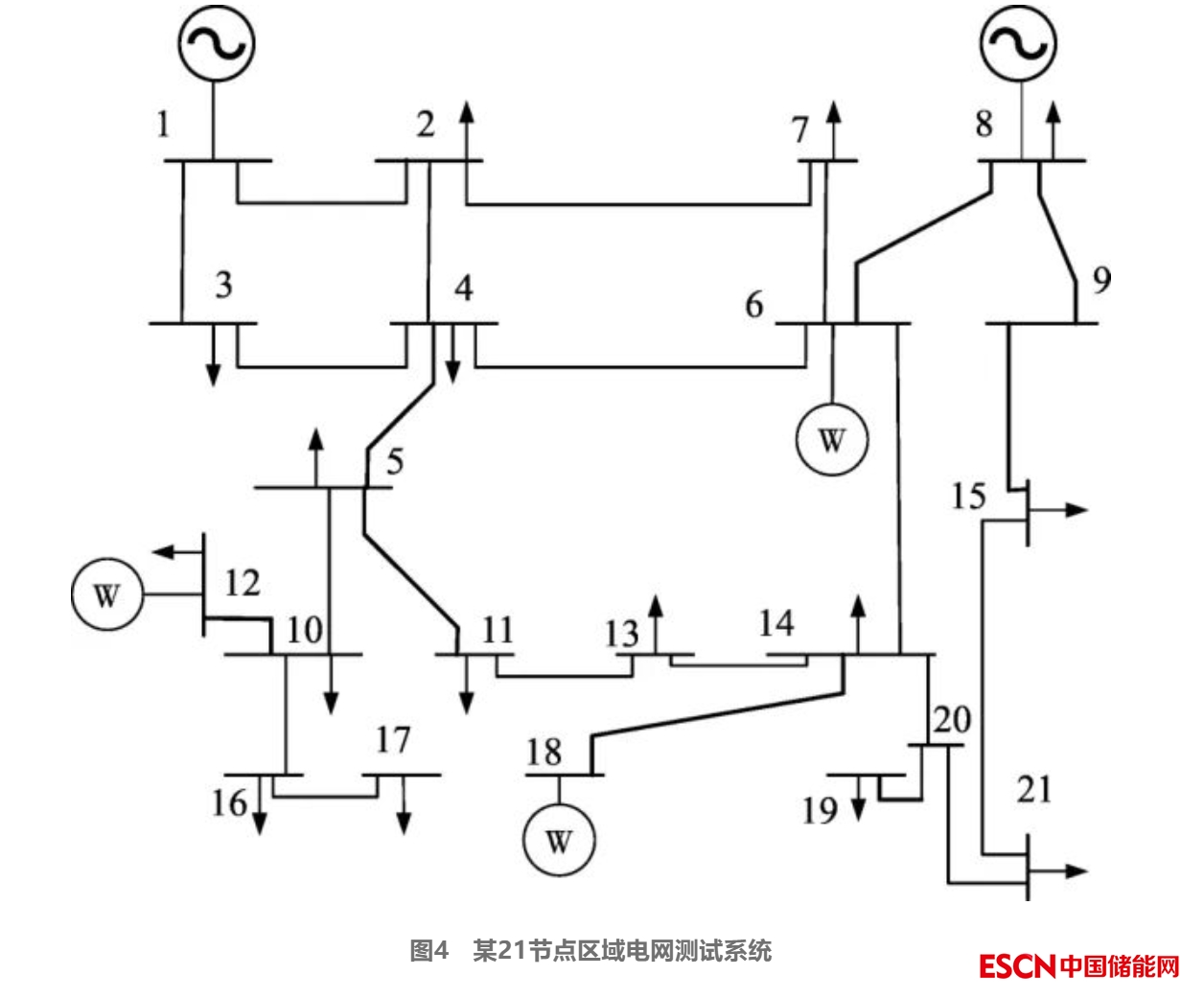

以圖4所示區域電網為算例進行驗證，該系統最大負荷為410 MW，通過節點1和8與外部大電網相連，風電機組接入節點6、節點12、節點18，假設系統風機發電滲透率為50%，風機容量共205 MW。風電等間歇性的可再生能源發電接入電網易發生潮流雙向流動的現象，給新能源消納帶來挑戰，并影響電網調壓，造成電網運行指標的下降。
儲能系統憑借其可充可放的運行特性，可以平滑可再生能源輸出功率波動，配合可再生能源接入電網，保證電網的穩定運行。因此在風機接入節點裝設儲能，利用儲能系統平抑風電機組出力的不確定性和隨機性，保證電網的穩定運行。采用層次分析法對多種類型儲能進行綜合評估計算，得出各類儲能的排序結果，找到最佳的儲能類型。
3.2 仿真結果分析

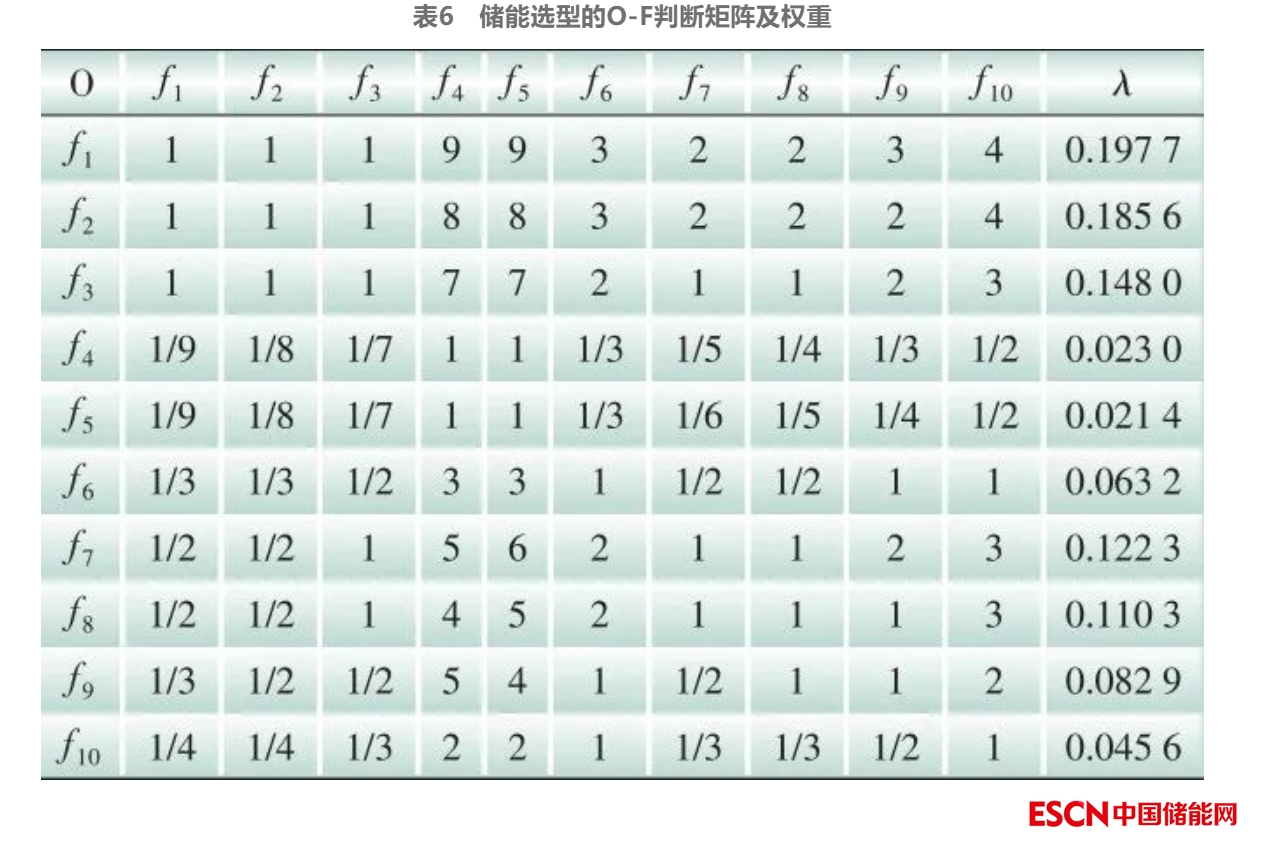

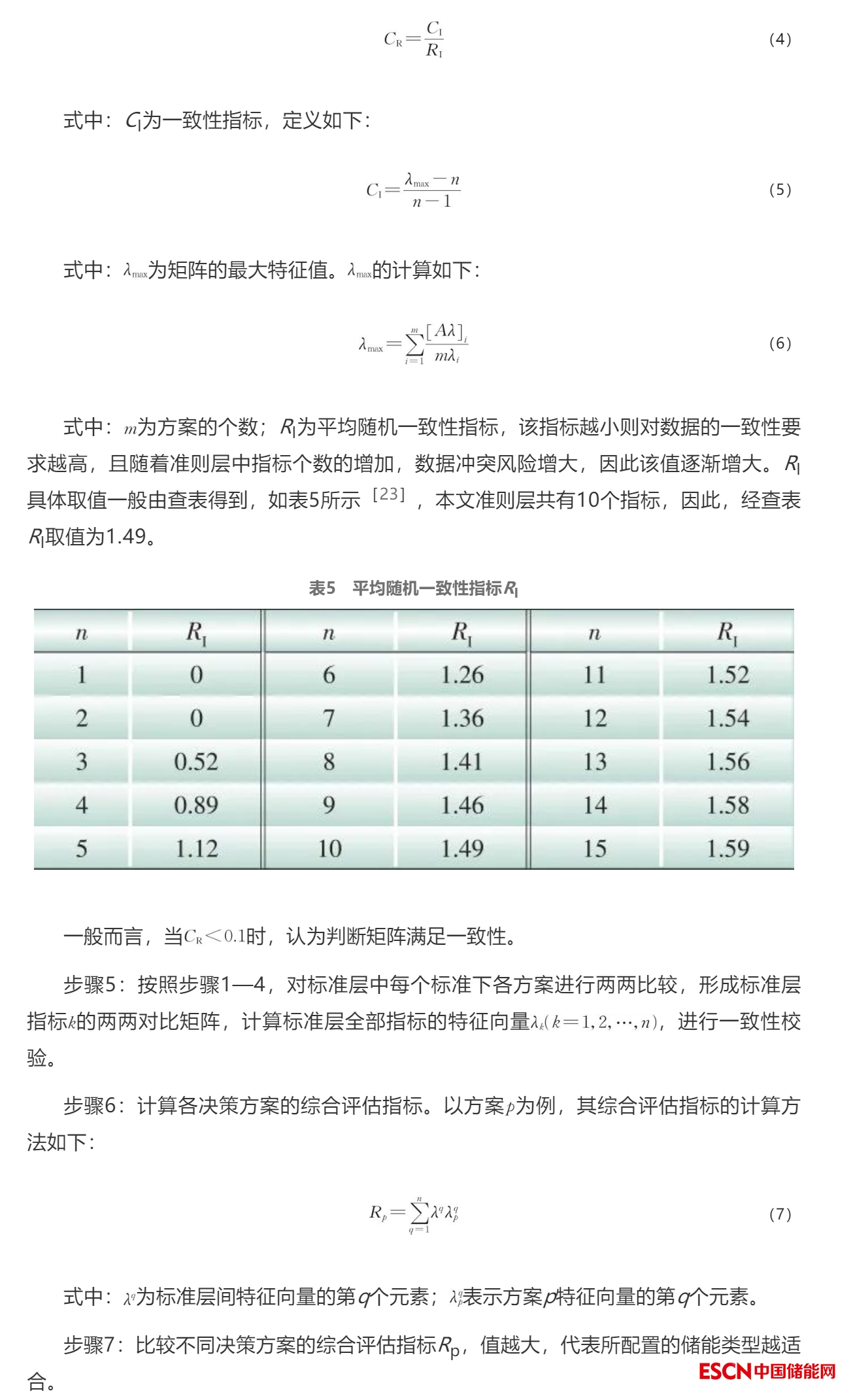

在仿真分析中，首先，對標準層中的不同指標進行兩兩比較，構造公式（1）中判斷矩陣圖片。判斷矩陣中元素的值根據表3中10個指標的重要程度和九級標度法進行確定；其次，基于公式（2）計算標準兩兩對比矩陣圖片，基于公式（3）計算標準層間特征向量圖片；最后，對判斷矩陣進行一致性檢驗，基于公式（6）計算圖片，基于公式（5）計算一致性指標圖片，由表5可知圖片時圖片，基于公式（4）計算隨機一致性指標圖片，則判斷矩陣滿足一致性。故準則層（各指標）對目標層（儲能運行場景適應性）的指標權重計算結果如表6所示。
同樣，對標準層中每個標準下各方案進行兩兩比較，計算標準層全部指標的特征向量，并進行一致性校驗，得出各判斷矩陣均滿足一致性即圖片。最后，基于公式（7）計算各決策方案的綜合評估指標，得到促進新能源消納場景的儲能選型層次總排序如表7所示。

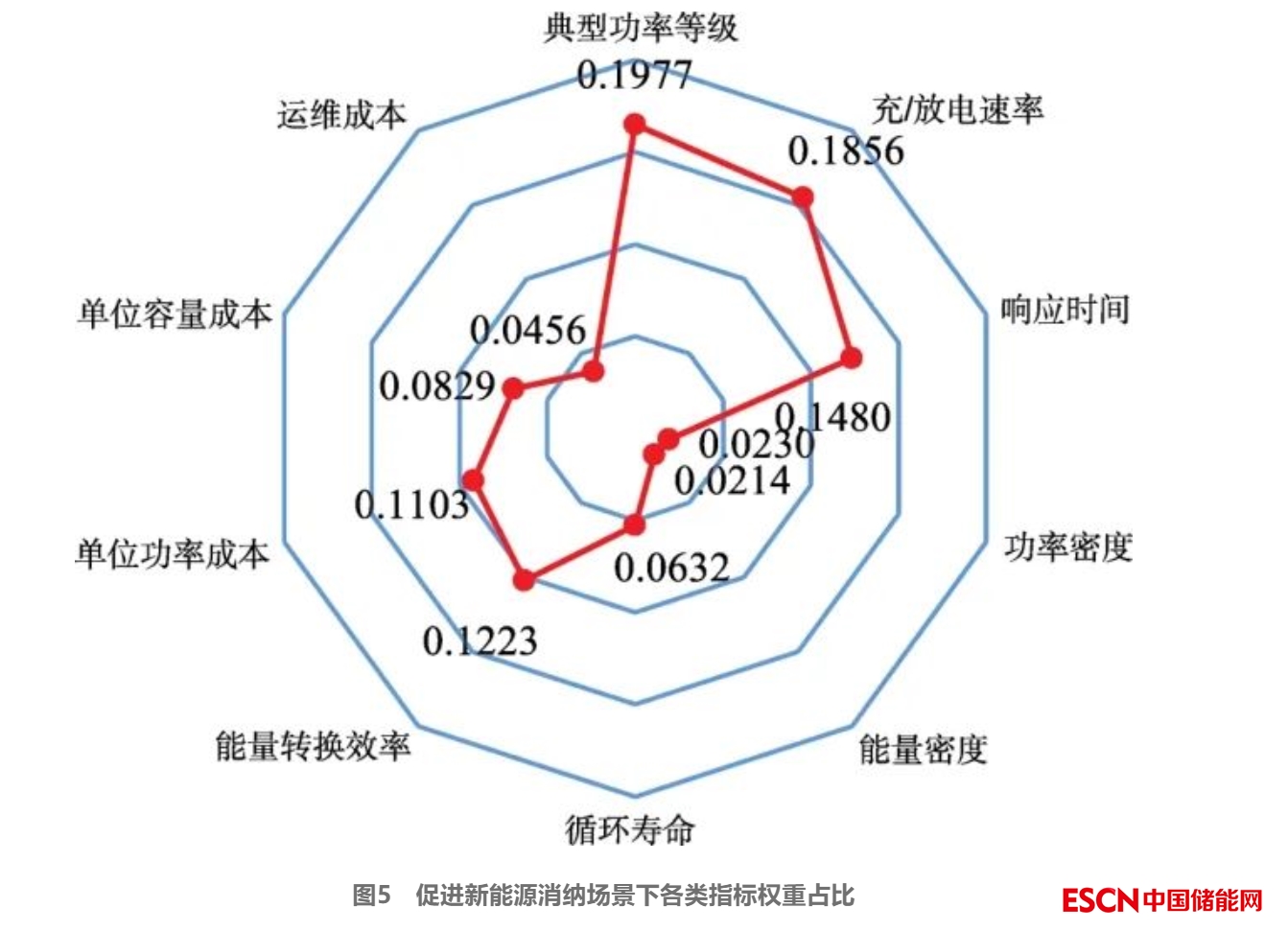

從表6可知，在10個指標中典型功率等級權重占比最高，為0.197 7，其次充/放電速率、響應時間及能量轉換效率的權重占比分別為0.185 6、0.148 0及0.122 3，單位功率成本、單位功率成本、循環壽命及運維成本分別為0.110 3、0.082 9、0.063 2及0.045 6，功率密度、能量密度權重占比較低，分別為0.023 0和0.021 4。各指標權重占比如圖5所示，典型功率等級的權重與系統規模相關，而充/放電速率和響應時間指標則和新能源滲透率相關。

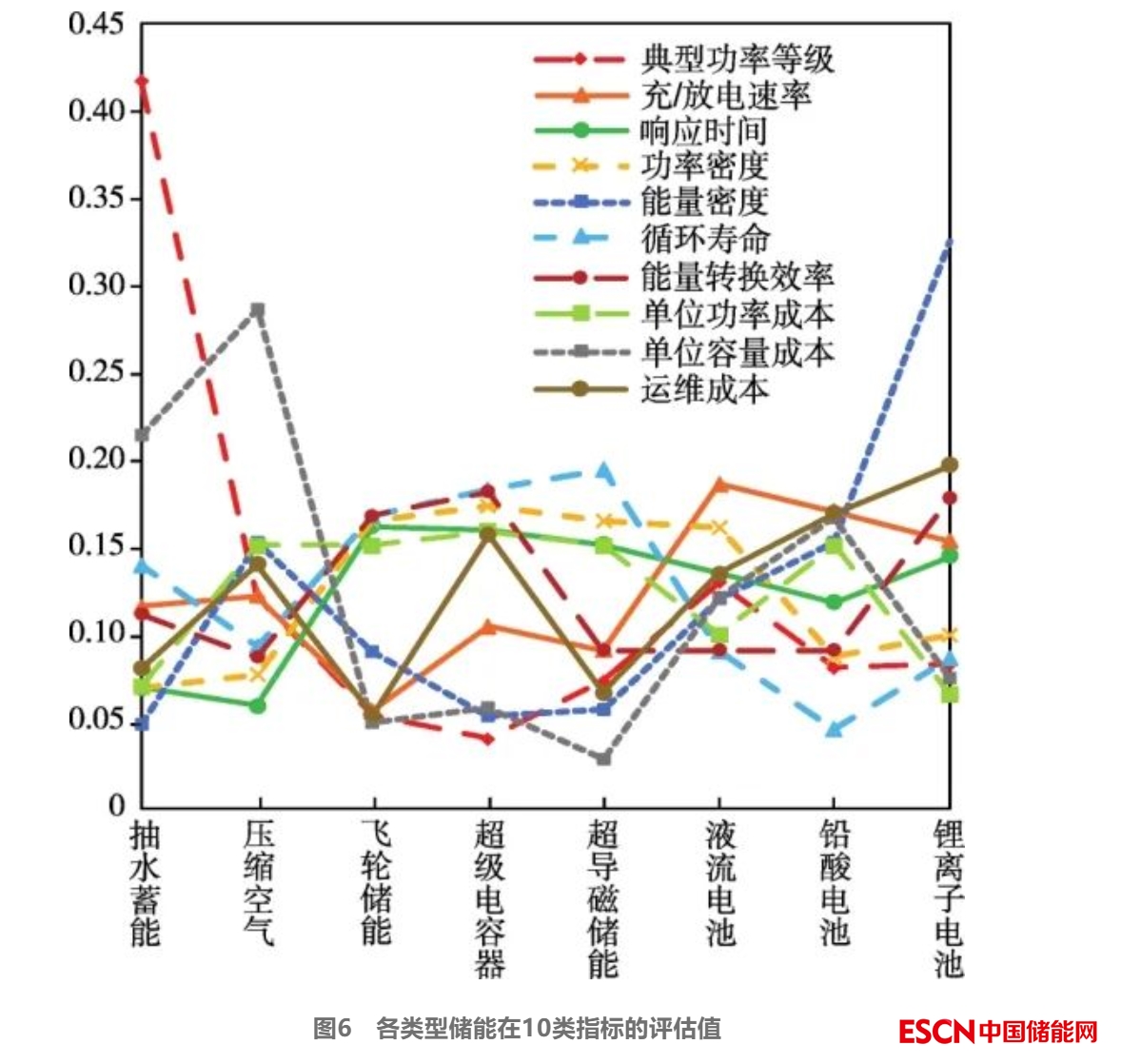

通過仿真得到標準層中每個指標下各儲能的評估值如圖6所示。

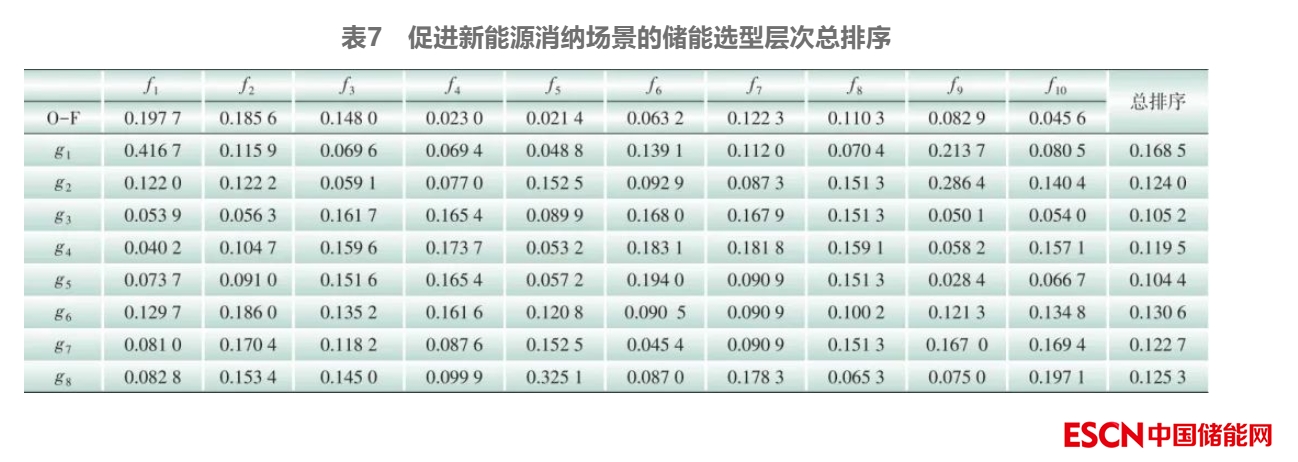

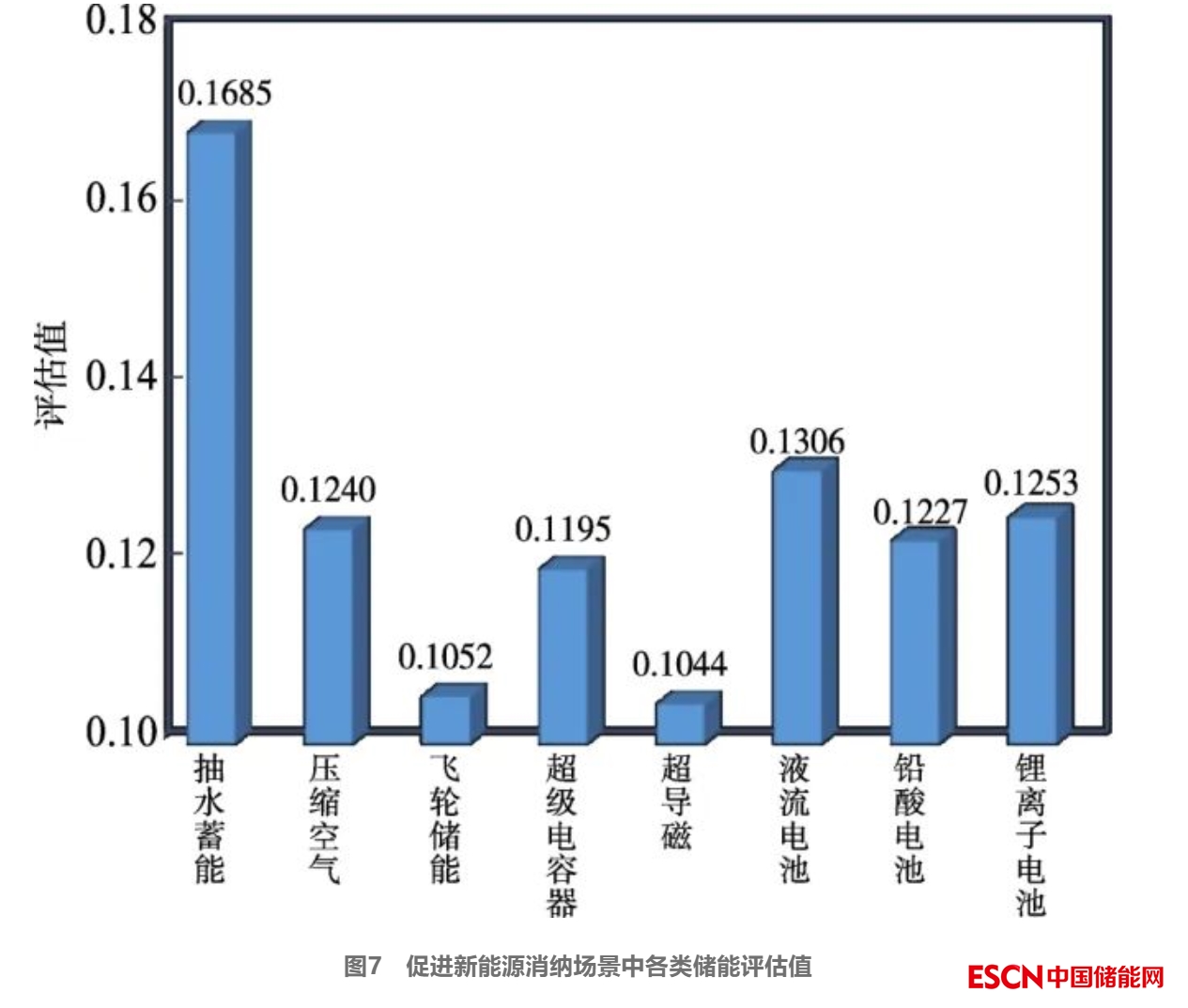

促進新能源消納場景下各類儲能排序結果見表7。由表7可知抽水蓄能評估值最高，為0.168 5，其次液流電池、鋰離子電池、壓縮空氣儲能和鉛酸電池評估值分別為0.130 6、0.125 3、0.124 0和0.122 7，權重占比較低的方案為超級電容器和飛輪儲能評估值分別為0.119 5和0.105 2，超導磁儲能評估值最低，為0.104 4。各類儲能評估值如圖7所示。
如圖7可知，在促進新能源消納場景各類儲能的排序結果為：抽水蓄能、液流電池、鋰離子電池、壓縮空氣、鉛酸電池、超級電容器、飛輪儲能和超導磁儲能。由于抽水蓄能具有大功率、大容量、壽命長、單位容量成本低的優點，因此在該仿真場景下，抽水蓄能具有最佳的工況適應性。
3.3 系統調頻及配電網饋線調壓場景仿真結果

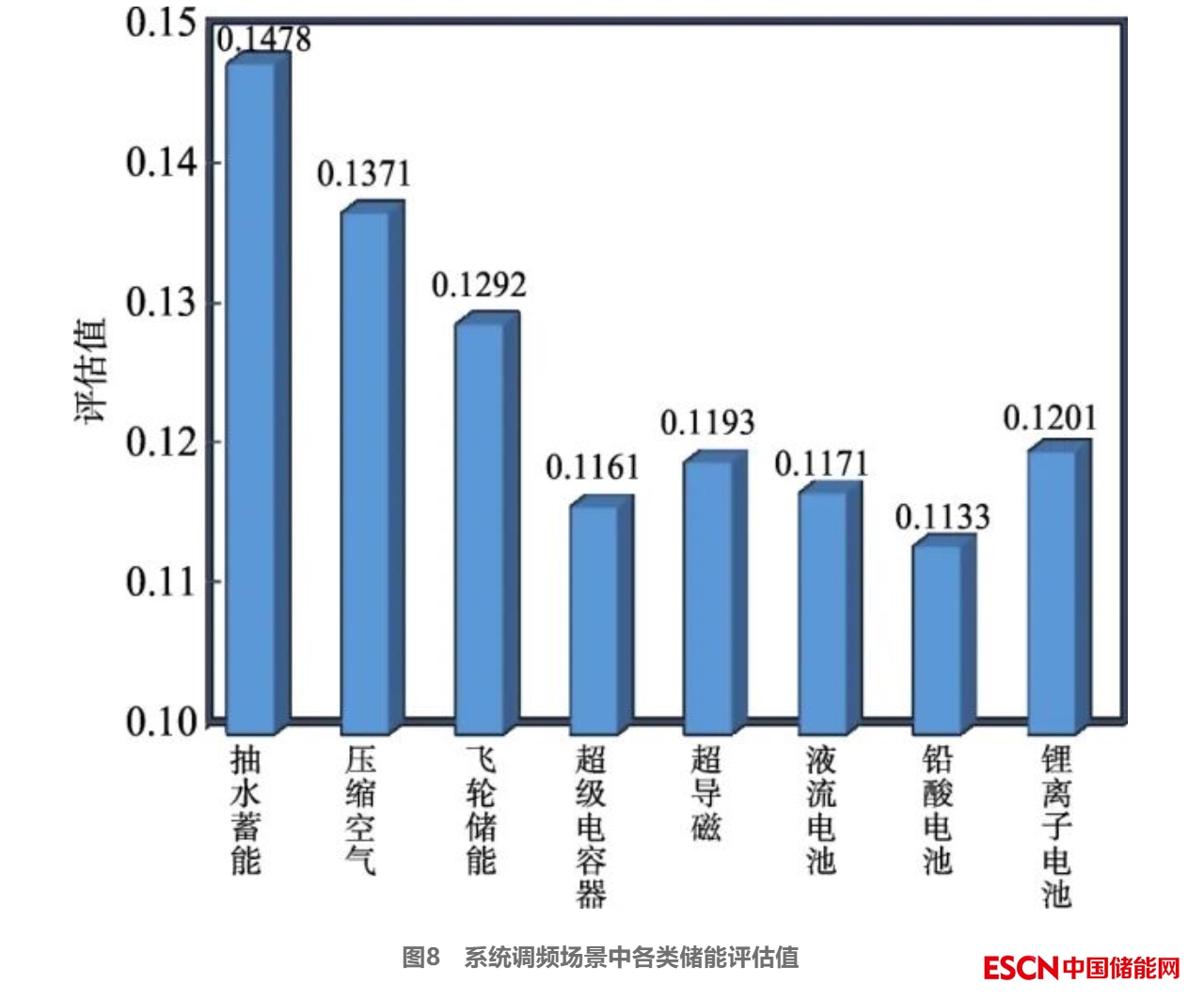

系統調頻場景下各類儲能評估值如圖8所示。由圖8可知抽水蓄能評估值最高，為0.147 8，其次壓縮空氣儲能、飛輪儲能、鋰離子電池和超導磁儲能的評估值分別為0.137 1、0.129 2、0.120 1和0.119 3，權重占比較低的方案為液流電池和超級電容器，評估值分別為0.117 1和0.116 1，鉛酸電池評估值最低，為0.113 3。
由圖8可知，在系統調頻場景下各儲能類型的排序結果為：抽水蓄能、壓縮空氣儲能、飛輪儲能、鋰離子電池、超導磁、液流電池、超級電容器、鉛酸電池。由于抽水蓄能具有大功率、大容量、壽命長、單位容量成本低的優點，因此在該仿真場景下，抽水蓄能具有最佳的適應性。

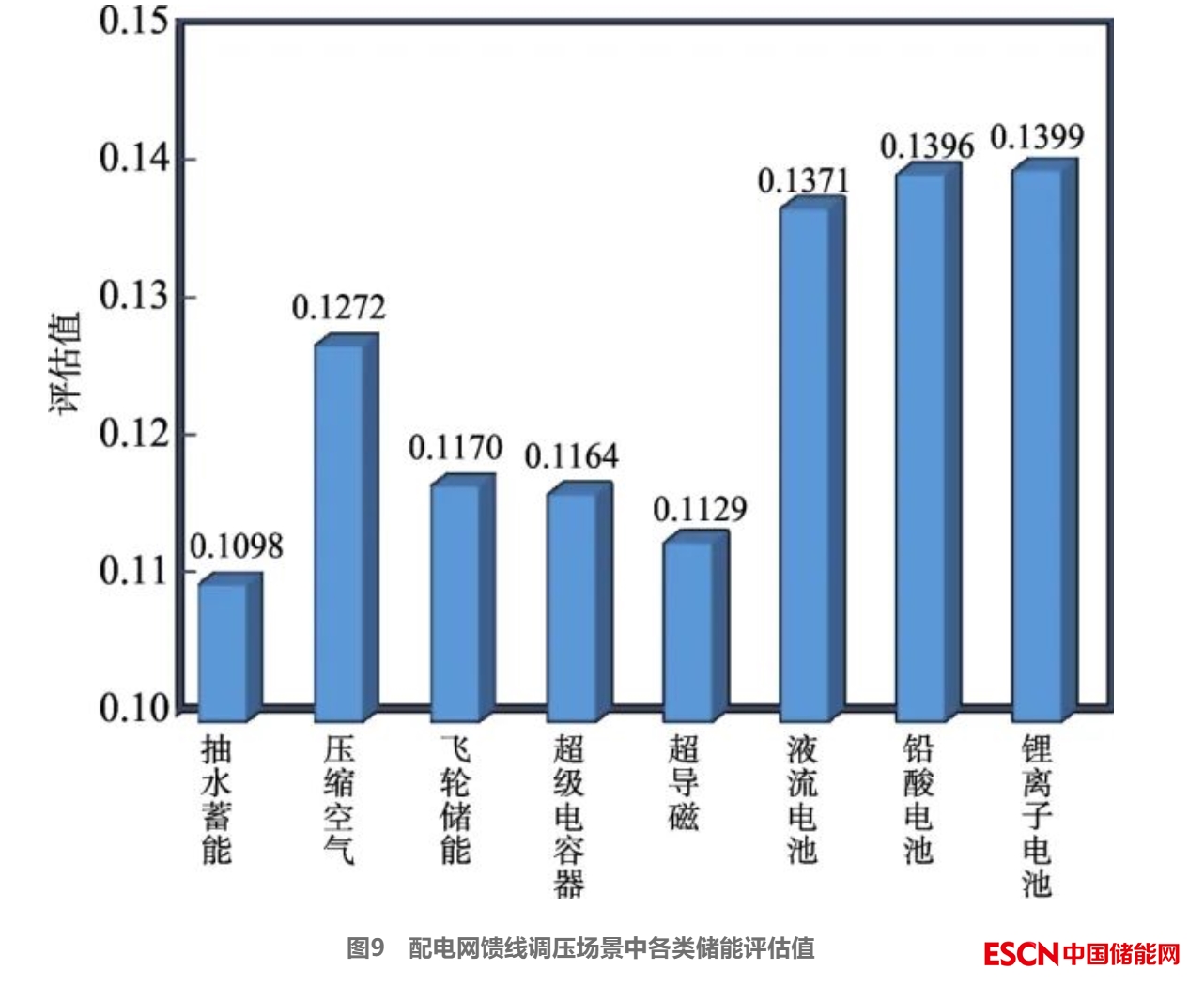

配電網饋線調壓場景下各類儲能評估值如圖9所示。由圖9可知鋰離子電池評估值最高，為0.139 9，其次鉛酸電池、液流電池、壓縮空氣儲能和飛輪儲能評估值分別為0.139 6、0.137 1、0.127 2和0.117 0，權重占比較低的方案為超級電容器和超導磁儲能，評估值分別為0.116 4和0.112 9，抽水蓄能評估值最低，為0.109 8。
由圖9可知，在配電網饋線調壓場景下各儲能類型的排序結果為：鋰離子電池、鉛酸電池、液流電池、壓縮空氣儲能、飛輪儲能、超級電容器、超導磁、抽水蓄能。由于鋰離子電池具有容量大、能量密度高、能量轉換效率高等優點，因此在該仿真場景下，鋰離子電池具有最佳的適應性。
4 結論
本文針對儲能系統面向新型電力系統應用場景下工況適應性進行研究，提出了基于層次分析法的儲能選型方法。根據儲能工況特性建立相應指標體系，利用層次分析法對多種類型儲能進行綜合評估計算，找到適用于應用場景的儲能類型。綜合評估指標的構建對各指標的差異性考慮得更加全面，能夠避免單一指標評估帶來的局限性。本文的研究過程是基于場景需求差異性開展的儲能選型方法，對促進新能源消納、系統調頻、配電網饋線調壓3個場景下的儲能類型選擇分別進行了評估，給出了最適合的儲能類型，驗證了方法的實用性。
