中國儲能網訊：11月24-26日，由湖南省工業和信息化廳、湖南省商務廳、長沙市人民政府、中國化學與物理電源行業協會儲能應用分會聯合主辦，100余家機構共同支持的湖南（長沙）電池博覽會暨第二屆中國國際新型儲能技術及工程應用大會在長沙圣爵菲斯大酒店召開。此次大會主題是“新能源、新機遇、新高度”。
會議期間，組委會邀請了中國質量認證中心高級工程師劉鵬華分享主題報告《加氫站安全檢查與隱患排查服務》。以下是發言主要內容：
劉鵬華：尊敬的各位老師，各位嘉賓，大家上午好！非常抱歉，疫情防控，我不能出北京，只能通過線上的方式跟大家分享一下，中國質量認證中心在加氫站安全檢查和隱患排查中的經驗。
分為四個方面進行分享：第一個是加氫站加氫流程，二是安全設計和安全標準，三是安全檢查和隱患排查重點內容，最后是總結和建議。
加氫站是一個新型行業，在我國目前發展比較迅速，截止到目前我國的加氫站數量已經突破了300座，加氫站的審批和監管部門非常多，各地區的管理邊界還都在摸索當中，但是政府機關普遍有安全檢查和相關的需求。對于加氫站的安全檢查而言是跨越多系統的專業技術服務，具有一定的技術門檻，需要我們的技術團隊具有危險源識別和現場的安全檢查、檢驗、檢測以及安全評估等方面的項目經驗，還要具備一定的相關的專業技術資質才能夠勝任。我們中國質量認證中心開通了加氫站安全檢查和隱患排查技術服務，可以為業主提供全過程的安全評價服務。通過供氫方式的不同，可以把加氫站可以分為兩種，一種是外供氫加氫站，一種是現場制氫加氫站，它們的主要區別就是氫源的不同。外供氫加氫站主要通過長管拖車，將氫氣運送到站內，提供氫源保障。而現場制氫加氫站，不僅可以通過外供氫能方式保障氫源，在緊急的時候也可以通過水電解制氫系統或者是站內的天然氣重整系統來提供氫源保障。
也可以從加氫站型式上進行分類，分為固定式加氫站和撬裝式加氫站。固定式加氫站特點主要是以下幾個方面，這個是2005年我國第一座加氫站，在當時具有50標方每小時的現場水電解制氫系統，還有一臺50標方每小時的現場天然氣重整制氫系統，所以它是站內制氫站，目前這兩套系統都已經廢止掉了，主要是通過外供氫的方式來提供氫源的。它的站內目前安排了兩套45兆帕的固定式補氫容器。
撬裝式加氫站的特點就跟前面的固定式不同，占地沒有固定式的儲氫容器，主要通過外供氫的方式來供氫的，核心的就是把壓縮機和加氫機兩大核心的設備通過一個壓縮撬整合在一起，為氫能源電動車提供壓縮機直加的加氫服務。
另外還可以通過壓力分類不同，根據國際上通用的標準，SAEJ2601系列的標準，將按加氫站分為35兆帕、70兆帕兩種。
主要區別可以看一下這個表，在三大核心設備當中，加氫機這塊35兆帕不需要預冷，而70兆帕必須設置預冷。在北方要求在溫度零下20℃以下，在南方濕熱地區必須要預冷到零下40度以下才能夠保證氫安全。對于加氫槍而言不僅是形式的不同，接口的形式有區別。另外一個核心的區別是70兆帕由于加速壓力過高，為了保證氫系統的整體安全，所以70兆帕的氫燃料汽車帶著站車通訊的模塊，所以相關的加氫槍帶紅外的接受器，主要通過紅外傳輸協議進行站車方面的通訊，確保在加氫的過程當中不會超溫也不會超壓。
對于站用的儲氫容器而言，35兆帕的充灌最高壓力可以達到45兆帕，而70兆帕的儲罐，常規設計壓力約90到100兆帕才可以。氫氣壓縮機而言35兆帕單級壓縮就可以達到要求，因為壓縮比相對來講比較低，一般5到20兆帕之間的進氣壓力壓縮到45兆帕就可以達到了，70兆帕的壓縮機需要進行兩級壓縮才能夠達到90兆帕的要求的壓力。
加氫機有兩種方式，一個是獨立進行設計，在我國比較常見，35兆帕就是35兆帕的，70兆帕就是70兆帕的。
在國外很多的地區主要是為了節省相關的空間，集成性，就把加氫機做在一起，一臺壓縮機可以提供兩種加氫服務。

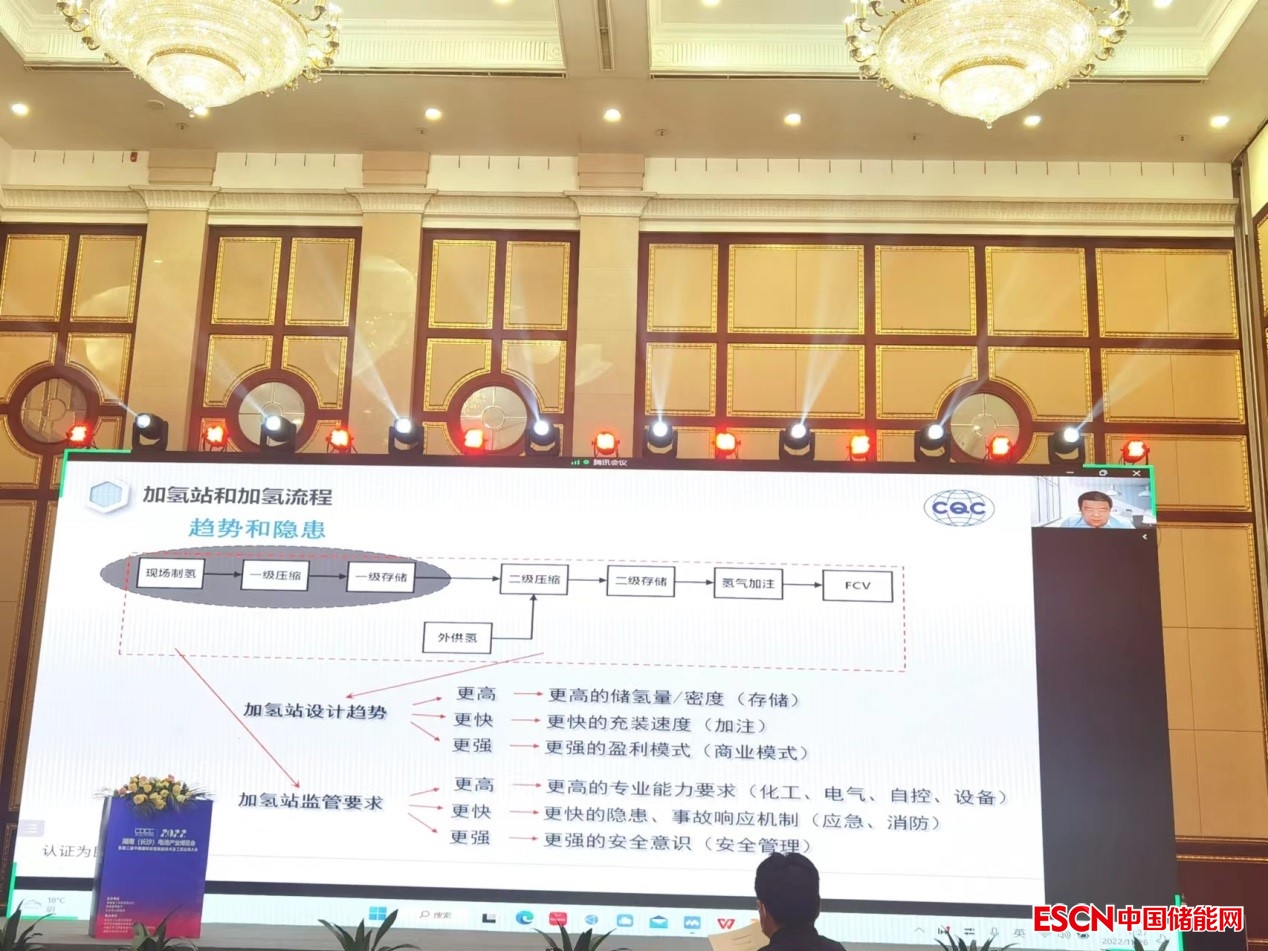

目前加氫站的設計趨勢向著更高、更快、更強三個方面來進行設計，“更高”指的是更高的儲氫密度，“更快”指的是沖裝速度，“更強”指的是更強的盈利模式，因為現在由于氫源的價格比較貴，所以大部分的加氫站的運營商屬于虧損狀態。
對于監管要求，監管部門也沒有放松，也是向著更高、更快、更強三個方面來發展的，“更高”需要具備更高的專業能力要求，加氫站整個項目有四大核心專業，一是化工專業，二是電氣專業，三是自控專業，四是化工設備專業。“更快”指的是加氫站的運營商需要更快的隱患、事故響應機制，這是政府部門的應急和消防兩個部門的要求?！案鼜姟敝傅氖菫榱税踩芾?，加氫站的業主需要更強的安全意識、管理手段。
這是一個典型的加氫流程，是冬奧會期間承擔保供任務的相關的加氫站提供的加氫流程。車輛進入加氫站之后，首先需要確認車輛信息，車輛停穩之后需要掃碼電子標簽進行二次安控，確認車載氫系統信息，最后在加氫完畢進行統一的結算。對于不同的地區有監管方面的不同，北京要求車輛進入加氫站之前，站內工作人員需要手持氫氣機監測儀對車載氫系統，無論是35兆帕還是70找都要進行相關的檢測，確保車載氫系統的安全。
下面來分享一下加氫站的安全設計和安全標準方面的標準要求，對于加氫站的要求，首要做的核心內容就是保障氫的安全，核心就是防止氫氣泄漏，這個是總體要求，通過兩個手段來進行實現：一是壓力軌道直接跟氫氣所接觸的所有的材質要確保防止氫散，不要受氫氣相關的影響。二是涉氫設備、壓力容器、壓力管道、壓力閥門在使用之前，甚至安裝之前進行耐壓、保壓和氣密性的檢測等相關的測試，還要出具相應的測試報告。
對于氫氣一旦發生泄漏，主要通過三個方面來防止安全事故的擴大。一是防止擴散，要設置氫氣泄漏的檢測系統，需要跟站內的控制系統進行連鎖，泄漏要及時切斷氫氣的供應，并且安全停止所有設備。二是防止集聚，對于封閉的涉氫空間，必須設置防爆和強制排風系統，與各類安全連鎖系統聯動，這里的聯動指的是站內的控制系統和火災報警系統。
對于罩棚類結構，因為有一些加氫站設備是開放的，罩棚以平面為主，防止尖頂產生氫氣聚集的效果。最后氫氣泄漏、需要做到防止灼燒。站里建構物需要選擇一定級別的防火材料。各類電器設備和線纜的連接應采用防爆結構，尤其是核心設備，加氫機、壓縮機和壓力儲罐方面。
如果發生火災，要及時控制影響，首先措施必須設置火焰探測系統，監測各類設備，包括壓力容器，管道和閥門接口。二是必須設置基于火焰探測器的聯鎖控制系統，一旦著火，及時切斷氫氣供應，安全停止所有設備，在平面布局方面要設置合理的安全距離，設置符合標準的防火墻等。
下面是關于氫安全方面的標準匯總，如果涉及到站內制氫，參考標準就連鎖到了制氫方面的標準，主要以國標50177-2005，這個標準目前正在修整之中。19774目前相關機構正修訂當中，19774針對于制氫系統，水電解制氫系統技術規范要求，而50177涉及到制氫站的相關技術要求。
對于加氫而言，有兩個國家強制性的安全標準，一個是國標的50516，單純的加氫機技術規范，在去年進行了統一的修訂。另外一個是國標50156，針對于合建站，相比于50516有特殊的說明，對于設計方面有具體要求。加氫機方面，在今年對國標31138-2014進行了修訂，新國標將原來只有35兆帕的加氫機擴充到70兆帕，未來70兆帕建站之后加氫機有了可以參考依據的標準。
如何加氫站的關鍵設備提供質量保證呢，CQC開通了全過程的檢測檢造服務，為什么開通這個服務呢？加氫站內部的核心設備中，我們在排查的過程中加氫站方面最主要的矛盾在于加氫站的設備可靠性，主要指的是壓縮機的可靠性，如果我們使用的隔膜壓縮機也好，還是液驅活塞壓縮機也好，隔膜壓縮機如果發生了損害，甚至壓縮機的液驅油進入壓力管道、壓力容器，甚至打到車載氫系統里面，造成不可估量的損失，一旦發生損害，修復起來大量的人工和工時進行修復。針對這些痛點，我們提供了關鍵設備的全過程質量監控服務，為業主的設備質量保駕護航。對于設備質量相關的服務，首先通過設計評審，根據加氫站的工藝要求對加氫設備的選型和壓縮機的選型提供設計方案的審查，在必要的時候進行HAZOP分析、LOPA分析服務。對于重點設備的全過程質量建造服務，在制造環節進行督促、檢查、跟蹤，可以對設備在制造環節進行隨即抽檢，對零部件發貨清單、設備銘牌、設備材料進行出廠檢查，在出廠前保證設備的包裝，對于有能力進行出廠測試的廠家，提供協助出廠前設置，相關的技術服務。另外可以保障設備的制造交付周期，制造周期是以月為單位，及時識別延期的風險，
加氫站驗收評價，我們編輯了技術規范，針對于加氫站和加油加氫合建站，從四個方面，設計、安全、性能和運維來進行加氫站的驗收評價。
首先看一下設計安全，設計安全一共有四大核心問題，一是本質安全，二是標準符合性審查，三是安全保護，最后是邏輯連鎖隱患。我們在評審加氫站的設計過程當中發現有很多的經驗缺乏，導致設計總圖、邏輯、工業的PID圖這些方面都有或大或小的問題。我們來看幾個典型的問題。
一是設計布局問題，沒有經驗的廠家在設計的過程當中把站內的設備進行分開，這個我們一般是把它作為一個整體的設備進行劃分的，一是節約空間，二是減少著火源或者是危險源的統一管理。二是閥位順序隱患，在審查的過程當中，對于控制而言，在一些特殊的要求能夠達到工藝所要求的控制邏輯，而我們在實地設計的過程當中針對于控制閥相關的位置，相關的邏輯連鎖都是有一定的設計經驗在里面，這里面的設計就是缺乏設計經驗的體現。三是邏輯實現，很多的廠家因為涉及到了設備選擇的問題，比如說加氫站內部壓縮機可能設置備用，什么時候開，主要的常用設備，另外什么時候開備用的設備，都沒有搞清楚邏輯，用了大量的或語句，這個在加氫站實際使用的過程當中要盡量避免的，因為會造成很多的邏輯錯誤。從這幾個方面可以看出，在加氫站的設計方面需要保證本質安全，一旦本質安全出了問題，如果在后續的安全檢查過程當中就要求做很大程度的整改，帶來很多沒有必要的麻煩。
在現場檢查的過程當中我們最關心的是設備安全審查，一是設備選型和制造標準復合型檢查，二是操作規程，三是椒鹽的記錄，四是可靠性檢查，五是站里面的設備使用更換、廢棄記錄，六是保證氣體質量，七是根據各地的要求，可能有一些地區建立了統一的監管平臺，要求加氫站建立相應的站內的監管平臺，將需要監管的數據進行實時的傳遞，對建設的補貼和運營補貼相關的。
壓縮機是檢查核心中的核心，是站里面唯一的動設備，主要是在以下幾個點進行檢查，一是防爆和強制排風系統，這里針對封閉的壓縮機區間而言；二是氫氣的泄漏檢查，三是對于整個外殼和功能進行檢查，最后是氫氣泄漏、聚集、擴散、著火的設計原則方面的檢查。
在儲氫系統檢查方面，主要針對火焰探測器、消防設備、氫氣泄漏傳感器、單向閥和截至閥校驗、壓力表和安全閥校驗，安全方面的保障措施，核心的檢查思路也是要防止氫氣泄漏，如果發生泄漏，要防止聚集擴散、著火，一旦發生火災要控制火災事故的影響。
加氫站采用平頂式的罩棚，不會導致氫氣的聚集，但是有一些臨時的罩棚有結構梁，可能導致氫氣的聚集，一些加氫站罩棚采用了有造型的罩棚。曲線的造型還好，如果是帶一些角度的，直角、斜角的結構就會導致氫氣的聚集，另外就是罩棚上設置火焰探測器，氫氣泄漏的傳感器。在設備區設置設備的緊急按鈕以及防撞護欄，防護臺階，防撞護欄是比較容易產生安全隱患的一個點，很多的防撞護欄沒有防護到加氫機本體上，設置在立柱的兩端，這樣的防護欄就不太容易保護加氫機的本體，而加氫機內部有高壓的壓力管道，所以盡量避免跟加氫車輛的安全隱患。
安全裝置方面，在相關的區域內設置安全裝置，一旦檢測異常，及時切斷氫氣的供應，連鎖到所有動設備停機。一是檢測氫氣是否有泄漏，二是火焰探測器，檢測肉眼無法識別的氫氣火焰，氫氣著火的過程當中是淡藍色的，在白天可以認為是透明狀態，所以在新的國標50156方面，尤其是撬裝站，老版的要求沒有火焰探測器，在新版的要求里面，消防的部門特意加了相關的要求，要在撬裝區域內設置火焰探測器。
安全管理審查，一是安全管理責任制的落實情況，二是人員管理制度、作業資質、培訓考核，三是設備管理制度，四是作業許可，尤其是危險作業管理方面，五是人員管理檔案，六是外來人員管理，這個各個地區要求點不一樣，可以根據不同法律法規的要求和相關的文件進行特殊化或者是地區化的修改。
這張圖中管道吹掃、清洗檢驗記錄不完善，沒有給到最后的清洗結果，不太符合規范要求，二是沖撞記錄，要有手寫的，也要有通過加氫機的數據整理和歸納。如果純手寫會有漏、有誤，通過機器信號的收集和整理可以起到查漏補缺的作用。
在應急管理審查領域中，各個地區有相關的政府機關相應的要求，主要針對于一是應急管理制度的建設，二是專項應急管理制的建設，三是應急的預案，四是應急的演練，還有應急演練的效果以及人員的應急意識，五是相關管理物資方面的制度，六是安全隱患排查。
我們可以看到應急預案演練只有描述的過程，效果的評估，但是總體而言演練記錄缺失了一些過程性的，包括演練過程中的照片，還有一些操作人員的考核情況。還有旁邊的消防站，這個消防站已經很久沒有使用過了，里面積了不少的灰，很多消防的設施拿出來沒有辦法直接用，對于主管部門來講非常的忌諱，運營的單位時刻保持警惕之心，防止產生安全事故，一旦發生安全事故，進行快速的響應，提高人員的整體演練意識以及響應速度，是非常有必要的。
CQC已經為上海臨港新片區提供了加氫站檢查支持，也承擔了廣州市加氫站安全檢查任務，我們也承擔了北京市的加氫站安全檢查任務，到目前為止北京市的安全檢查已經經歷了五輪，包括為冬奧會的保障供應提供安全檢查，承擔了相應的任務，檢查效果非常好，對四個冬奧會的加氫站完成300多項檢查，發現了解決40余項問題，并相關主管部門和加氫站運營部門提供了很多的意見和建議，保證了四座加氫站在冬奧期間無故障運行，為綠色冬奧的如期召開提供了專業的技術保障。
最后我們來總結一下今天的分享，CQC提供的檢查依據是非常嚴謹?shù)?，編撰相?yīng)的依據是依據國家標準和地方的法律法規，主要的內容是以性能為主，結合包含部分的運營管理指標，這個是根據不同地區，不同的要求來進行編撰的，對于所在地的特殊要求，以及加氫站的運營單位，他們的一些特殊需求，可以快速的迭代，具有區域替代的技術規范，有利于為不同地域的客戶打造個性化、一站式的解決方案。
我們在安全核查方面，性能核查方面，對加氫站的本質以后進行相應的保障，在現場的檢查過程中對加氫站的運維能夠，日常的運營管理，對政府部門提供技術支持，以及最后為整個氫能事業的發展以及社會大眾展示央企服務國家戰略，擔當?shù)呢熑危瑐鞑サ吞及l(fā)展的理念，服務清能產業健康穩定發展。
通過對北京市、廣州市以及上海市臨港的加氫站安全技術檢查服務，CQC建立了完整的技術體系和服務能力，定制了加氫站設施與運營管理專業技術實施方案，制定了質量評價規范以及檢查的細則，技術報告的模板等相應的配套文件，建立了加氫站核查相關的技術服務能力，通過完善標準和規范，為我國的加氫站技術驗收有序提供重要的案例參考，同時參與到了北京市的加氫站安全技術監管的地標方面的標準核查和制定。
同時也在氫的上游這塊開通了相關的產品認證服務，包括制氫整流器產品認證，認證依據根據國家的標準3859.1和34120進行認證的，認證的模式采取送樣檢測或者是現場實驗，三個方面保證認證的有效。
在水電解制氫方面，開通了水電解制氫系統節能認證，支持的實驗室具備國家目前唯一的強制性資質，是具備資質的權威的實驗室。為了提高認證采信，CQC通過了“節”字標的使用許可，和氫能產品的認證，進行共同推廣使用，認證的模式通過現場實驗和工廠檢查，最后的監督檢查對認證服務的有效保障。
最后分享的總結
氫能產業發展面臨的質量挑戰是非常嚴峻的，我們提供加氫站驗收評價和核心裝備全過程質量監控，幫助業主和監管部門提供相應的解決方案。提出如下建議：
一、建設單位、運營方方面加強氫能裝備檢測認證要求，進行招標采購時優先采用獲得認證的產品，把控設備前端質量，確保氫安全的本質設計安全。
二、項目單位應提升設計、安裝、運行全生命周期質量管理水平，需要選取有資質和技術能力的第三方機構提供全程把關服務，確保項目設計和建設符合標準要求，把控建設后端質量。
三、建設行業可以針對核心技術的前沿領域相關的標準和科技攻克形成創新聯合體，對關鍵領域的重點問題、難點問題進行標準的空白和補充以及技術空白的前沿探索，做到未雨綢繆的效果。
這是我今天的分享，謝謝大家！
