中國儲能網訊：
作者：劉國靜 1 李琥 1李冰潔 1史靜 1張興 2
單位：1. 國網江蘇省電力有限公司經濟技術研究院；2. 中儲能（北京）咨詢服務有限公司
引用：劉國靜,李琥,李冰潔等.基于系統動力學的共享儲能政策效應分析[J].儲能科學與技術,2022,11(11):3708-3719.
DOI：10.19799/j.cnki.2095-
4239.2022.0265
摘 要 共享儲能采用統一規劃、建設和調度，具有初始投資低、運營風險小、設備質量有保障、利于多重價值的實現等優點，未來有望成為儲能和新能源協同發展的主流模式，該模式的持續、健康發展離不開合理、有效政策的支持。本工作分析了我國共享儲能發展現狀，應用系統動力學方法搭建了光伏和共享儲能發展的系統動力學模型；基于某省實際及規劃數據，確定模型參數，模擬仿真了在不同配儲比例、配儲時長、租賃費用、年調度次數等政策情景下的光伏及儲能裝機規模變化。研究結果表明，共享儲能政策的制定需綜合考慮新能源規劃目標、儲能規劃目標、系統靈活性需求等因素，積極拓展儲能收益來源，使源網荷合理分?jǐn)們?chǔ)能成本，才能實現新能源和儲能的高質量協同發展。
關鍵詞 共享儲能；系統動力學；政策效應
2021年以來，國家出臺多項政策明確提出大力推進電源側儲能發展，20多個省、自治區明確了新能源配置儲能的要求。根據中關村儲能產業技術聯盟(CNESA)全球儲能項目庫的不完全統計，2021年中國新型儲能新增投運規模首次突破2 GW，以源側新能源配置儲能和獨立儲能應用為主。
新能源企業自建儲能主要是為滿足新能源項目競爭性配置要求，配建儲能將增加新能源企業初始投資壓力，配置儲能減少棄電收益和考核費用遠不能彌補投資成本，新能源企業傾向于選擇性能較差、成本較低的儲能產品。發電側儲能采用共享模式具有以下優點：統一規劃、統一建設、接受電網統一調度，有效提高儲能利用率，最大程度發揮儲能調節能力；共享電站多在百兆瓦級及以上，通過規?；少?gòu)儲能設備和建設施工，可降低儲能電站成本，減小項目建設初期投資壓力和未來運營風險；有效減少新能源自配儲能設備質量參差不齊、技術性能難以保證、安全隱患較大等問題。
針對電源側共享儲能，國內外已開展了一系列相關研究和實踐。文獻[5]提出一種發電側新能源電廠的共享儲能機制，建立基于合作博弈的共享儲能規劃模型。文獻[6]提出了面向可再生能源消納的共享儲能商業運營模式，依托國網青海省電力公司共享儲能交易的實踐案例，對共享儲能交易的可行性和存在的問題進行了分析。文獻[7]構建了面向新能源消納場景的共享儲能綜合評價指標體系，并采用基于FAHP和ITOPSIS的綜合評價方法，對青海省共享儲能交易試點進行了評價研究。文獻[8]提出了風電共享儲能協同運行模式，建立了共享儲能優化模型，該模型能提升風電消納能力、提高系統的經濟效益。過去兩年，中國密集出臺了多項關于儲能的政策，也開展了一些相關的政策研究，但從研究?jī)?nèi)容來看，更多關注的是政策內容本身，在共享儲能的政策效應分析和評價方面，比如政策是否達到預期、哪種組合政策效果最優、政策對儲能推廣的影響路徑的研究尚處于空白。
本工作基于搭建的新能源與共享儲能協同發展的系統動力學模型，模擬在不同租賃費用、配置要求、年調度次數等政策作用下的共享儲能發展趨勢，并分析相關政策的有效性，為優化共享儲能政策提供參考。
1 我國共享儲能發展現狀
1.1 總體情況
根據中關村儲能產業技術聯盟(CNESA)儲能項目庫的不完全統計，截至2021年底，中國已投運共享儲能項目累計裝機規模為894 MW，其中電化學儲能的累計裝機規模為794 MW。已投運的共享儲能項目，主要分布在山東、湖南、河北、青海、甘肅、福建6個省，其中，山東、湖南、河北累計裝機規模達到百M(fèi)W以上。
從中國已投運的共享儲能項目的應用分布上看，電網側的累計裝機規模最大，為684 MW，其次是電源側，為110 MW。從各應用領域的技術分布上看，鋰離子電池占據了最大比重，特別是電源側(新能源發電側和輔助服務)，全部應用了鋰離子電池，電網側中的占比達到99.7%；2021年，壓縮空氣儲能和液流電池在共享儲能項目中得到首次應用，前者是全球首個并網的百兆瓦級先進壓縮空氣儲能系統，后者在山東首批儲能示范項目中主要用于實證研究。目前投運的典型共享儲能電站見表1。

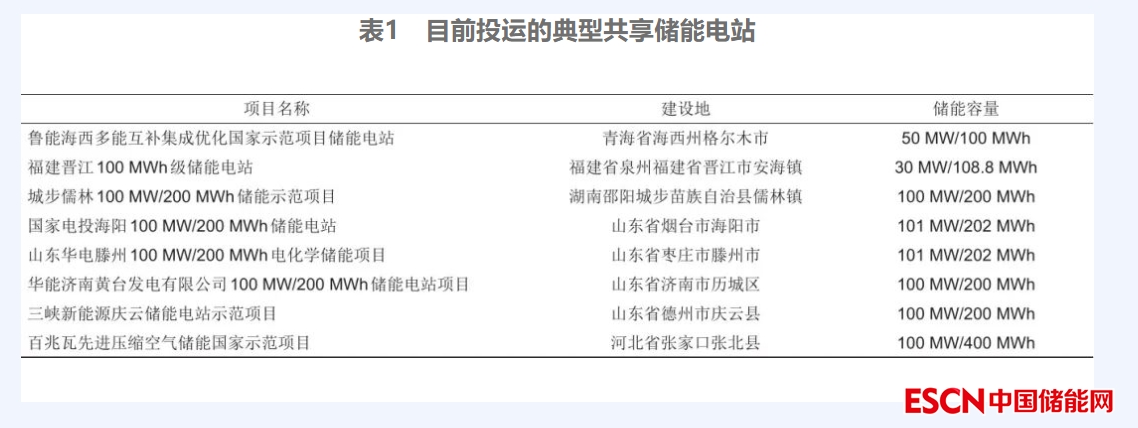

表1 目前投運的典型共享儲能電站
1.2 共享儲能政策及實踐
1.2.1 共享儲能相關政策
近兩年，除了國家層面出臺的《關于加快推動新型儲能發展的指導意見》《“十四五”新型儲能發展實施方案》明確提出了探索共享儲能模式之外，陜西、寧夏、山東、湖南等11個省、自治區也相繼出臺了鼓勵開展共享儲能建設的政策。從出臺的相關政策來看，為解決新能源消納困難、系統調節能力不足等問題，多個省份鼓勵探索建設共享儲能。國內出臺的共享儲能政策見表2。

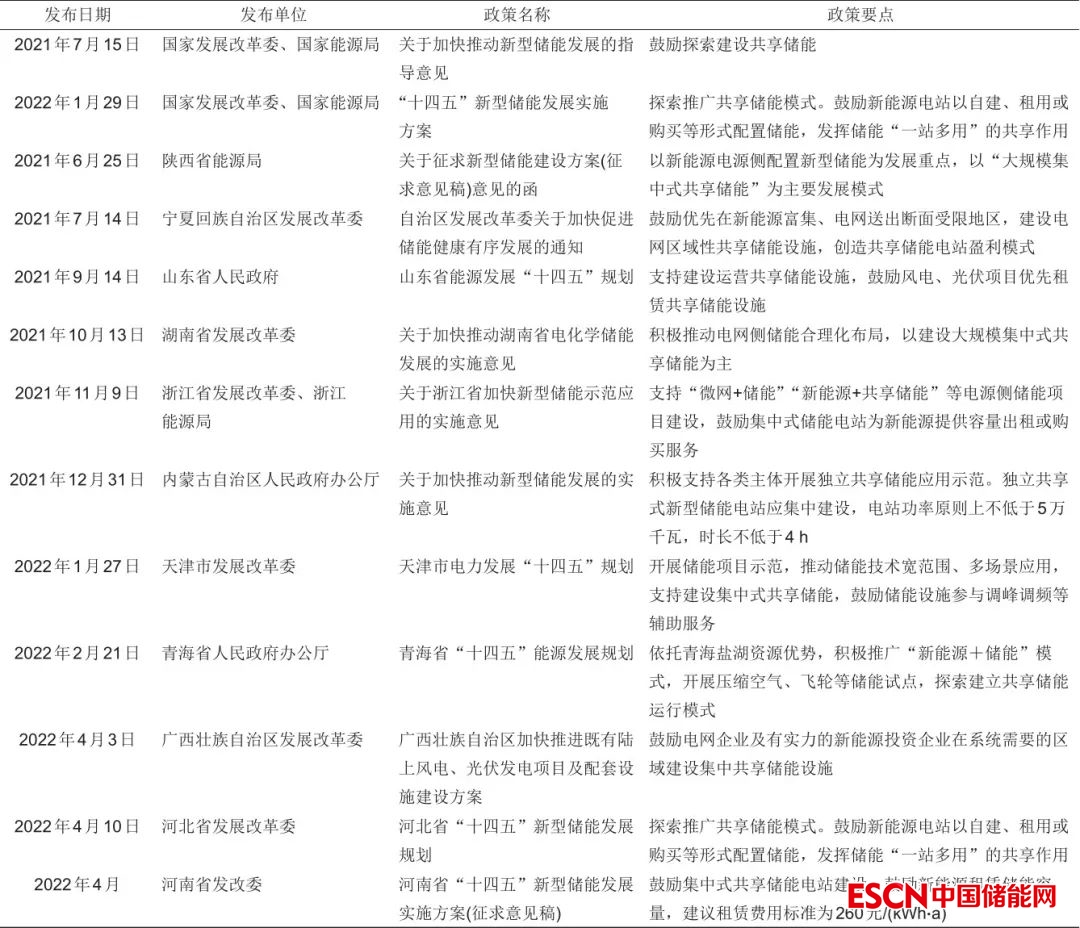

表2 國內共享儲能相關政策
1.2.2 共享儲能實踐
從共享儲能實踐來看，青海、山東、河南等省走在全國前列。青海在國內率先提出共享儲能這一概念，構建了儲能和新能源發電企業之間的市場化交易機制；山東從新型儲能應用的頂層設計入手，通過健全政策和市場機制、開展示范項目建設，探索出具有山東特色的“共享儲能”創新模式，引領2021年全國儲能市場的發展；河南最新的《“十四五”新型儲能實施方案(征求意見稿)》明確提出了2022年集中共享式電化學儲能容量租賃參考價格為260元/(kWh?a)，是全國首次政策制定層面提出電化學儲能容量租賃參考價格。
從共享儲能相關政策及實踐來看，新能源配額租賃是共享儲能一項主要、穩定的收益來源。新能源配額租賃儲能，勢必會增加新能源項目成本，降低收益率，租賃成本過高影響新能源項目建設意愿；租賃成本過低，影響儲能建設積極性，不利于形成以?xún)?chǔ)能和調峰能力為基礎支撐的新增電力裝機發展機制。另外，儲能配置比例、配置時長也會影響新能源和儲能的發展速度和規模。因此，如何制定合理的配置比例、時長、租賃費用等政策，成為亟待解決的問題。
2 新能源側共享儲能發展的系統動力學模型
系統動力學(system dynamics，SD)是一門分析研究信息反饋系統的學科，也是一門認識系統問題和解決系統問題的交叉性、綜合性學科。系統動力學認為，系統的行為模式與特性主要取決于其內部的動態結構與反饋機制，系統在內外動力和制約因素的作用下按一定的規律發展演化。SD可以從系統的微觀結構角度分析各因素之間的因果關系和反饋機制，模擬預測系統動態變化，一般通過構建內部結構流圖并將圖中各種關系用數學模型表示，從而研究復雜系統隨時間的動態演化。
未來儲能的發展除了受本身技術性能、投資成本影響外，還受新能源增速、電力系統調節需求、電力市場等多個外部因素影響。這些因素相互影響、相互作用，具有系統性、復雜性和動態性的特征。因此，本工作采用系統動力學方法來分析不同政策及政策組合對儲能未來發展的影響。
系統動力學建模并沒有固定的方法，本質上是創造性的，但基本都遵循以下步驟：明確問題，確定系統的邊界、提出動態假說、寫方程、測試、政策設計和評估。遵循上述步驟，建立系統動力學模型：
（1）明確問題，確定系統邊界：為解決風、光等新能源快速發展和電力系統調節能力不足之間的矛盾，在新型儲能成本高、無成熟商業模式的背景下，需合理制定配儲比例、配儲時長、成本分?jǐn)偙壤认嚓P(guān)政策，以加快形成以?xún)?chǔ)能和調峰能力為基礎支撐的新增電力裝機發展機制。本模型中，模擬的時間范圍為2021—2025年，關鍵變量為光伏累計裝機、儲能累計裝機、需減少的累計棄電量。
（2）提出動態假說：重點考慮對模型動態特性起決定性作用的關鍵因素，提出由光伏裝機壓力、儲能經濟性、光伏經濟性、儲能靈活性缺額、儲能增加的靈活性等5條反饋回路組成的系統內部反饋結構，建立系統因果結構圖、存量流量圖。
（3）寫方程：明確決策規則，估計參數初始值，確定各相關變量之間的數學關系。
（4）測試：包括檢查量綱是否一致，模型的模擬行為和系統的現實行為的比較，模型參數和初始化條件的靈敏度檢測等。
（5）政策設計和評估：為反映現實世界中政策的新增和改變，修改模型結構及相關參數，分析政策實施的效果。
2.1 模型邊界及假設
模型主要考慮如下邊界和假設：
（1）為簡便起見，本工作構建的模型以集中式光伏配儲能為研究對象，不考慮風電等其他新能源配儲、源網荷儲一體化、風光水火基地等場景；
（2）假設“十四五”期間，在不配置儲能情況下的棄電率隨光伏裝機規模增大，光伏平均綜合發電效率為85%，允許的最大棄電率為5%；
（3）光伏項目壽命按25年考慮，“十四五”期間，光伏單位容量?jī)r(jià)格保持不變，為4000元/kW，儲能主要考慮技術比較成熟的電化學儲能，項目壽命按10年考慮。
2.2 系統因果關系分析
深入分析系統的主要變量及政策調控因素間的因果關系，利用系統動力學軟件VENSIM PLE 7.3.5繪制其因果關系，如圖1所示。

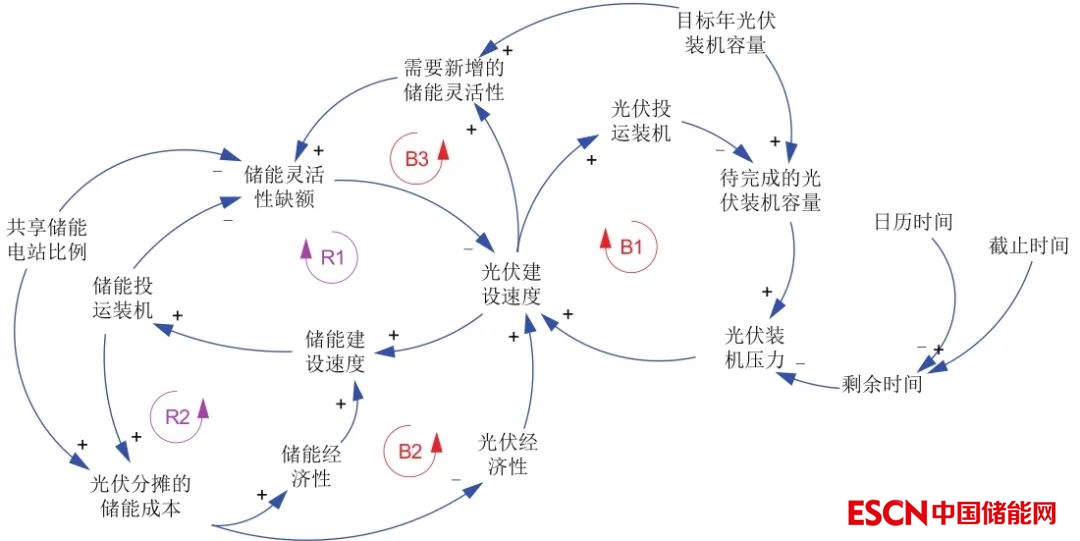

圖1 新能源與共享儲能協同發展的系統動力學因果關系反饋
從圖1可知，新能源與儲能協同發展的系統動力學模型主要有5條反饋回路：
負反饋回路B1：光伏建設速度增加→提升光伏投運裝機規模→減少待完成的光伏裝機容量→減輕光伏裝機壓力→光伏建設速度減少。
負反饋回路B2：光伏建設速度增加→儲能建設速度增加→儲能投運裝機增加→需要光伏分?jǐn)偟膬?chǔ)能成本增加→光伏經濟性降低→光伏建設速度減少。
負反饋回路B3：光伏建設速度增加→需要新增的儲能靈活性增加→儲能靈活性缺額增加→光伏建設速度減少。
正反饋回路R1：光伏建設速度增加→儲能建設速度增加→儲能投運裝機增加→儲能靈活性缺額減少→光伏建設速度增加。
正反饋回路R2：儲能建設速度增加→儲能投運裝機增加→需要光伏分?jǐn)偟膬?chǔ)能成本增加→儲能經濟性增加→儲能建設速度增加。
2.3 系統的存量流量模型
根據上述因果關系，建立存量流量模型如圖2所示。狀態變量包括：光伏投運裝機、儲能投運裝機、需減少的累計棄電量；速率變量包括：光伏建設速度、儲能建設速度、需減少的棄電量增速；其他變量均為輔助變量和常量。

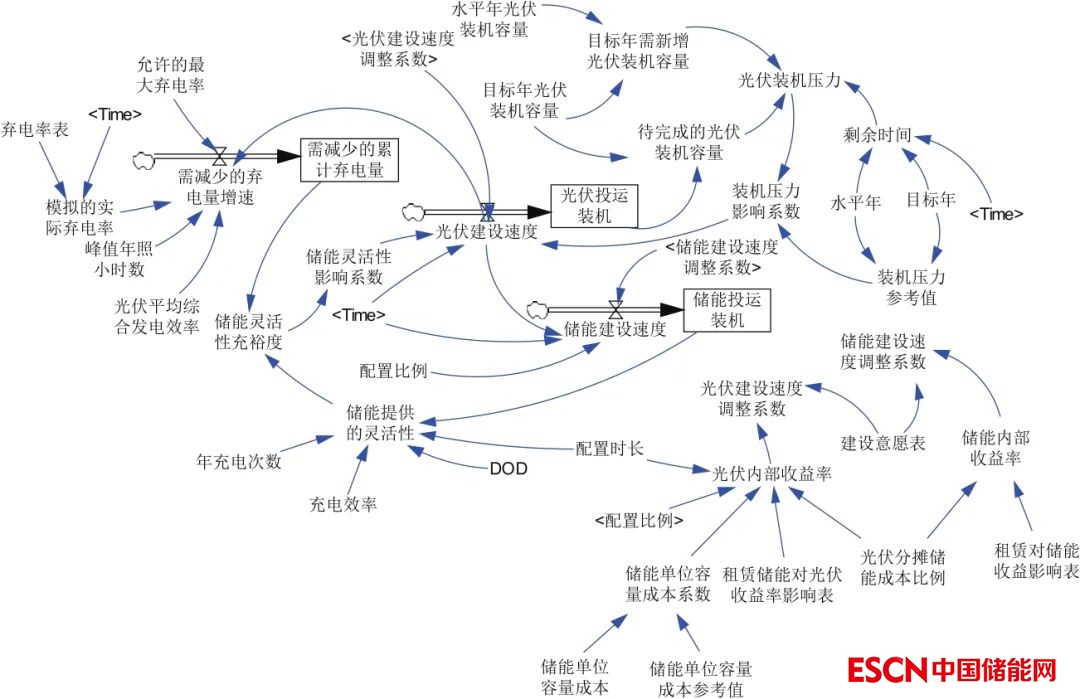

圖2 新能源與共享儲能協同發展的系統動力學存量流量
模型用到的主要方程式如下：
（1）光伏投運裝機=INTEG(光伏建設速度，光伏投運裝機初始值)
（2）儲能投運裝機=INTEG(儲能建設速度，儲能投運裝機初始值)
（3）需減少的累計棄電量=INTEG(需減少的棄電量增速，需減少的累計棄電量初始值)
（4）光伏建設速度=光伏擬定的建設速度*裝機壓力影響系數*儲能靈活性影響系數*光伏建設速度調整系數
（5）儲能建設速度=光伏建設速度*配置比例*儲能建設速度調整系數
（6）需減少的棄電量增速=IF THEN ELSE(光伏建設速度*光伏平均綜合發電效率*峰值年照小時數*(模擬的實際棄電率-允許的最大棄電率)<0，0，光伏建設速度*光伏平均綜合發電效率*峰值年照小時數*(模擬的實際棄電率-允許的最大棄電率))
（7）裝機壓力影響系數=光伏裝機壓力/裝機壓力參考值
（8）光伏裝機壓力=待完成的光伏裝機容量/(目標年需新增光伏裝機容量*剩余時間)
（9）待完成的光伏裝機容量=目標年光伏裝機容量-光伏投運裝機
（10）裝機壓力參考值=1/(目標年-水平年)
（11）儲能靈活性影響系數=IF THEN ELSE(儲能靈活性充裕度>1，1，儲能靈活性充裕度)
（12）儲能靈活性充裕度=儲能提供的靈活性/需減少的累計棄電量
（13）儲能提供的靈活性=儲能投運裝機*配置時長*DOD*充電效率*年充電次數
（14）光伏建設速度調整系數=建設意愿表(光伏內部收益率)
（15）儲能建設速度調整系數=建設意愿表(儲能內部收益率)
（16）建設意愿表=[(0.05，0)-(0.08，1)]，(0.05，0)，(0.06，0.8)，(0.07，0.9)，(0.08，1)
3 不同政策情景下仿真結果分析
3.1 模型參數及情景設計
3.1.1 模型參數設定
以西部某省為例，進行模擬仿真。以2020年為基準年，時間步長為3個月，設定模擬時間為5年(60個月)，模擬的時間范圍為2021—2025年。
該省2020年光伏、電化學儲能裝機分別為1238萬千瓦、12.11萬千瓦；根據該省新能源及儲能規劃，2025年光伏、電化學儲能裝機要達到4500萬千瓦、500萬千瓦；新建光伏項目配建儲能規模要求不低于光伏項目裝機容量的15%、儲能時長2 h以上。該省光伏標桿上網電價為0.3035元/kWh，年峰值日照時數為1650 h。
假定該省計劃采用共享儲能模式滿足新能源配儲要求，統一接入電網，能量時移、容量租賃是共享儲能主要收益來源，平均充電電價為0.2元/kWh，平均放電電價為0.8元/kWh。
3.1.2 模型情景設計
為實現儲能和新能源的協同發展，該省除了要求新建新能源項目需配置15%、2 h儲能外，還規定新能源承擔配儲80%的初始投資成本，年調用次數500次，充電時需交給電網的輸配電價、政府性基金及附加為0.2元/kWh。為了評估政策是否合理，建立以下評價標準：2025年可實現光伏裝機4500萬千瓦的目標，儲能提供的靈活性充裕度使光伏棄電率滿足不超過5%要求。
將該省當前執行的政策設定為基準情景(情景1)，在基準情景的基礎上，改變配儲比例、配儲時長、光伏分?jǐn)們?chǔ)能成本比例、年調度次數、輸配電價等單個因素，分別得到一系列其他政策情景(情景2～情景6)，同時調整光伏分?jǐn)們?chǔ)能成本比例和年調度次數，得到組合情景7。

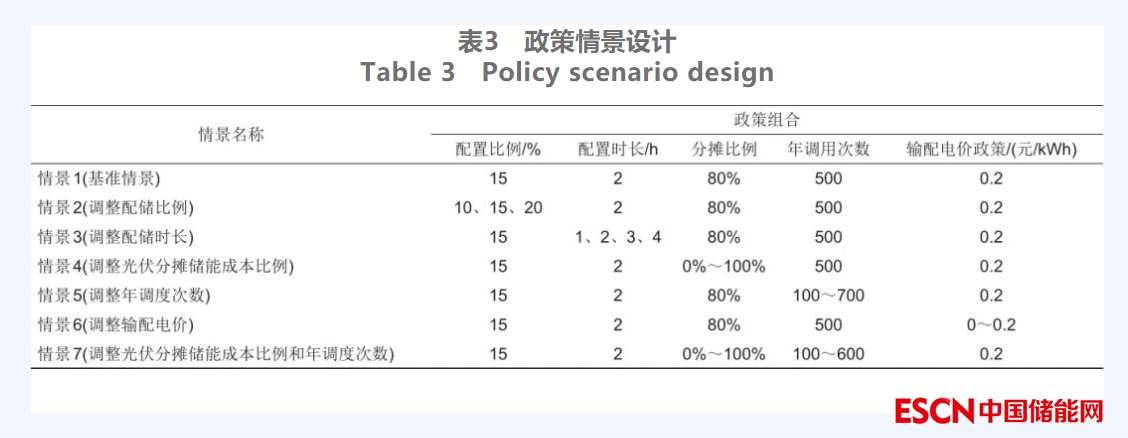

不同政策情景下的政策組合見表3。
3.2 不同政策情景的仿真結果分析
3.2.1 情景1
圖3為基準情景(情景1)下，2020—2025年光伏投運裝機、儲能投運裝機、儲能提供的靈活性充裕度。在該情景下，2025年光伏投運裝機為4542.2萬千瓦，儲能投運裝機為451.5萬千瓦，儲能提供的靈活性充裕度不小于1(由儲能靈活性充裕度公式可知，小于1意味著新增儲能提供的靈活性不能滿足新增光伏棄電率不高于5%要求)。由政策合理性的評價標準可知，基準情景下光伏投運裝機、儲能提供的靈活性充裕度達到設定的目標。

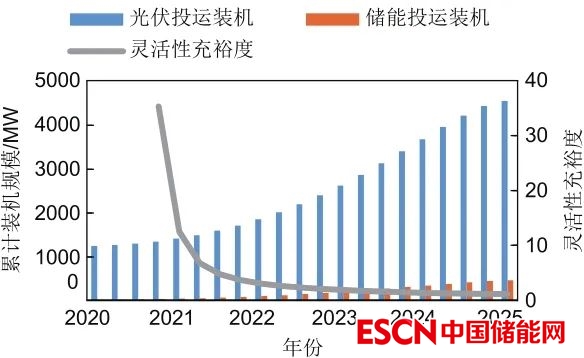

圖3 基準情景下光伏裝機、儲能裝機、靈活性充裕度
3.2.2 情景2

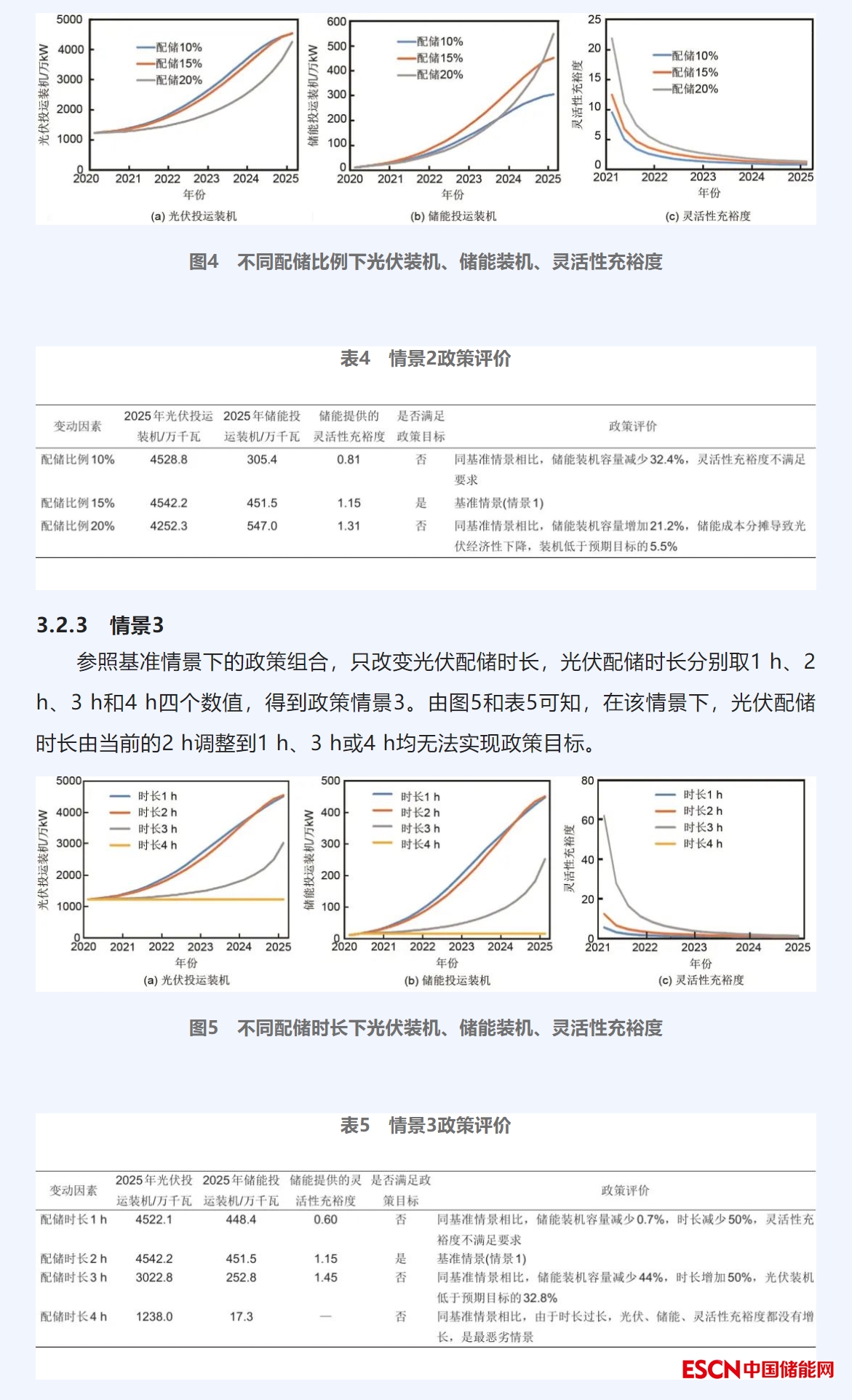

參照基準情景下的政策組合，只改變光伏配儲比例，光伏配儲比例分別取10%、15%和20%三個數值，得到政策情景2。由圖4和表4可知，在該情景下，光伏配儲比例由當前的15%調整到10%或20%均無法實現政策目標。
3.2.4 情景4

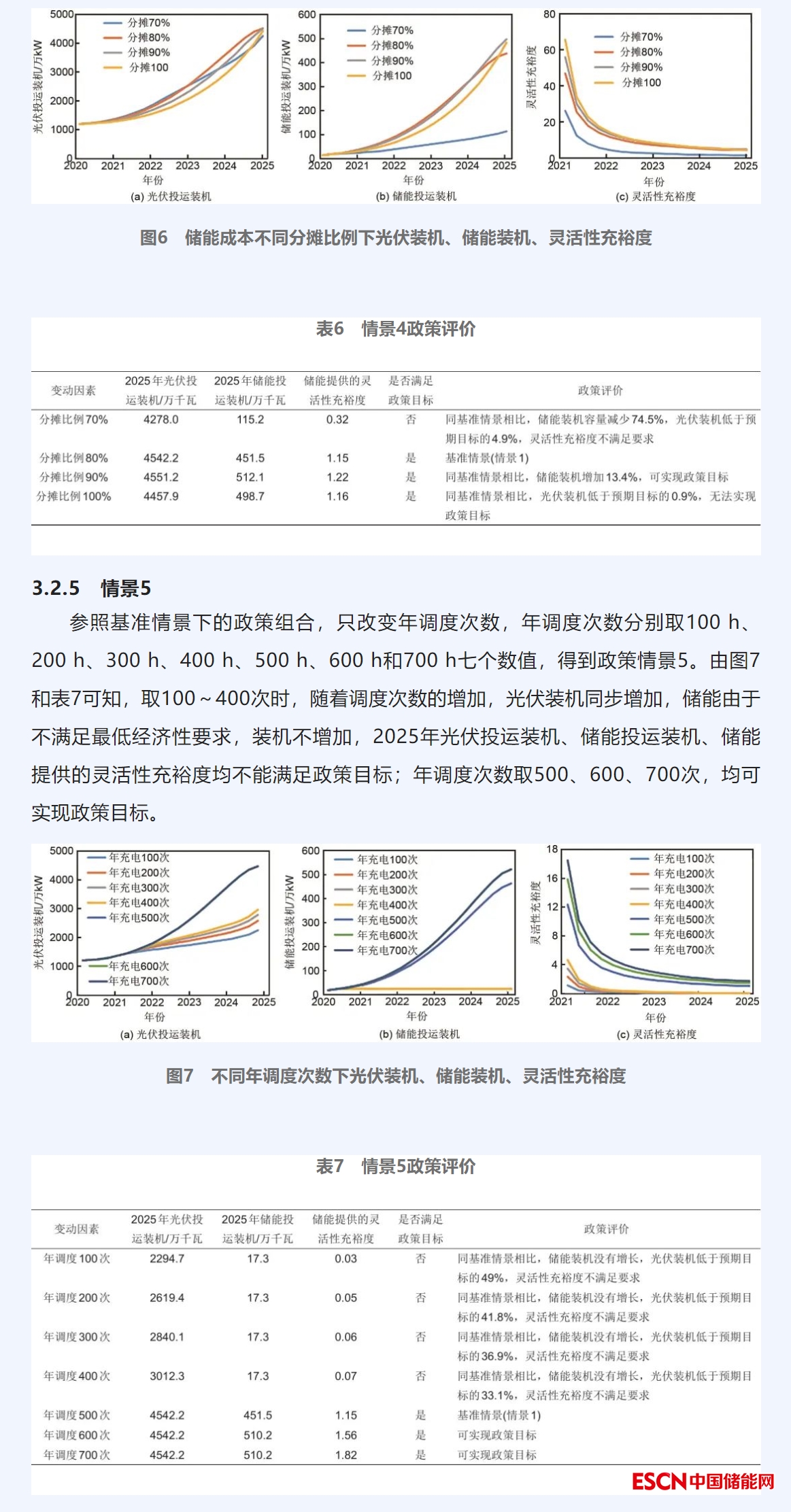

參照基準情景下的政策組合，只改變光伏分?jǐn)們?chǔ)能初始投資成本比例，分?jǐn)偙壤謩e取70%、80%、90%和100%四個數值，得到政策情景4。由圖6和表6可知，在該情景下，分?jǐn)偙壤秊?0%或100%時，無法實現政策目標；分?jǐn)偙壤秊?0%、90%時，均可實現政策目標。
3.2.6 情景6

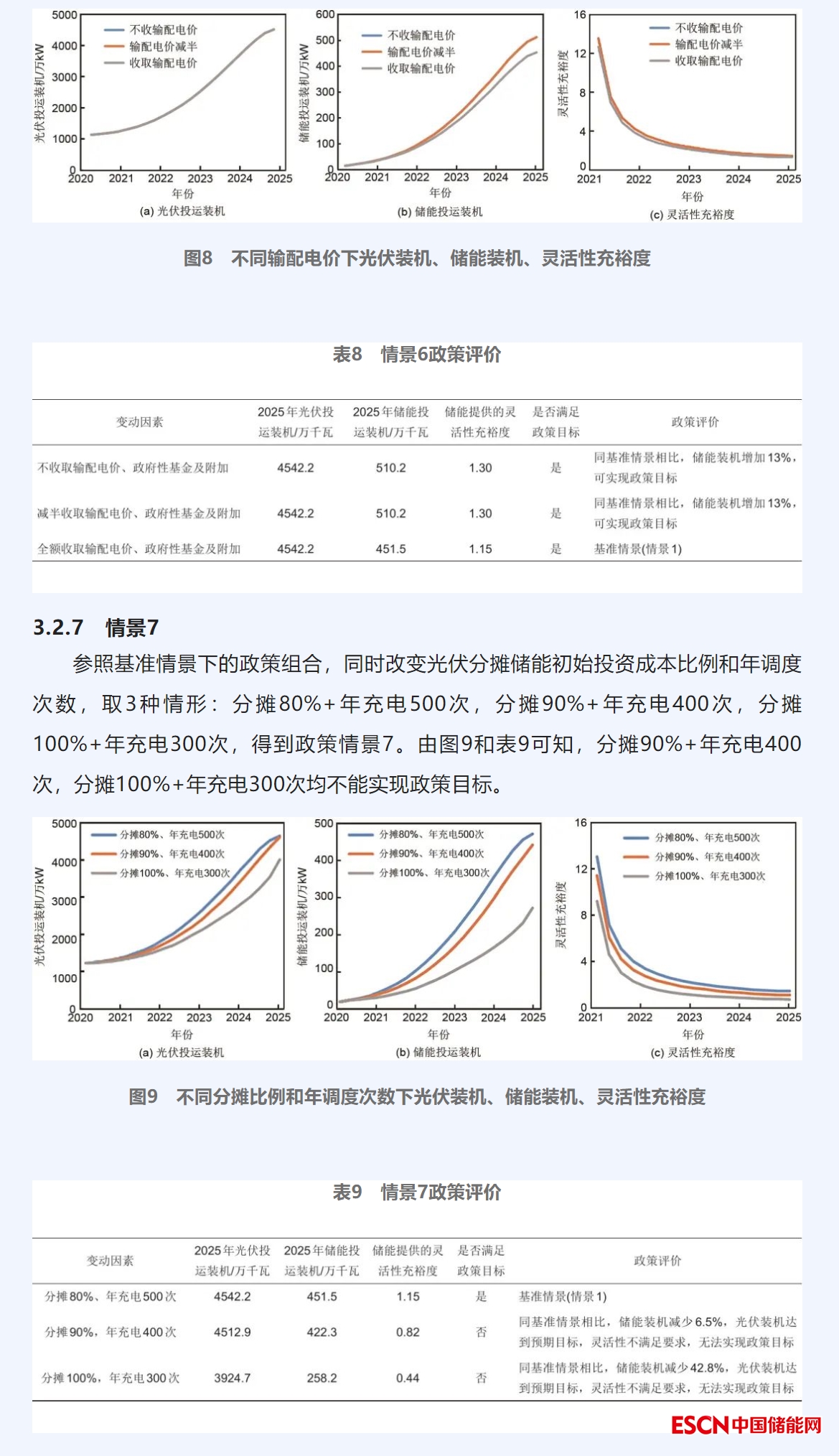

參照基準情景下的政策組合，只改變輸配電價、政府性基金及附加，不收取、減半收取、全額收取3種情形，得到政策情景6。由圖8和表8可知，不收取、減半收取或全額收取輸配電價、政府性基金及附加時，均可實現政策目標。
由以上仿真結果表明，該省當前的政策強度可實現既定的政策目標，即2025年光伏裝機達到4500萬kW以上且儲能提供的靈活性充裕度使光伏棄電率滿足不超過5%。由情景2、3的政策評價結果可知，只改變配儲比例、配儲時長，均無法實現政策目標；由情景4、5、7的政策評價結果可知，制定合適的分?jǐn)偙壤?、保證一定的年調度次數是實現政策目標的關鍵，儲能通過光伏分?jǐn)傄欢ū壤某跏纪顿Y、提高年調度次數回收成本，實際上反映的是對儲能容量和能量時移兩方面價值的認可。
4 結論
采用統一規劃、統一建設、接受電網統一調度的共享儲能可有效減少新能源自配儲能設備質量參差不齊、技術性能難以保證、安全隱患風險較大等問題，能實現政府、電網企業、發電企業多方共贏，顯著提升新能源消納空間，對形成以?xún)?chǔ)能和調峰能力為基礎支撐的新增電力裝機發展機制、實現儲能和新能源高質量協同發展具有重要意義。
配儲比例、配儲時長、光伏分?jǐn)們?chǔ)能成本比例、年調度次數、充放電電價、輸配電價、政府性基金及附加是影響共享儲能發展的關鍵因素，這些因素相互影響、相互作用，具有系統性、復雜性和動態性的特征，應采用系統地觀點綜合考慮。
光伏電站配儲比例、配儲時長、分?jǐn)們?chǔ)能成本有一個最優比例，比例過高影響光伏電站經濟性，影響社會主體投資光伏意愿，進而影響儲能的裝機規模；比例過低，受限于調節能力、可信發電容量不足等因素，光伏增速也會受到限制。因此，需合理制定配儲比例、配儲時長及分?jǐn)偙壤?，?shí)現新能源和儲能的協同共生發展。
合理的年調度次數和充放電電價是儲能實現能量時移價值的重要保障，可通過計劃和市場兩種手段實現。計劃手段下，可出臺優先調用儲能、保障年調度次數、擴大儲能充放電電價上下限等政策；市場手段下，允許共享儲能以獨立身份參與電力現貨市場來實現能量套利。
儲能并不是電能的最終消費者，按充電電量收取輸配電價、政府性基金及附加可能提升終端用電成本，也影響儲能通過調峰輔助服務或現貨市場進行能量套利的積極性，目前國家已出臺政策明確：獨立儲能電站向電網送電的，其相應充電電量不承擔輸配電價和政府性基金及附加。
