中國儲能網訊：截至2021年，我國的電動車保有量已經超過700萬輛，隨著電動車數量的增長，其所需的充電電量將會大規模提升，在此背景下，藏電于車，通過V2G（Vehicle-to-Grid）電動汽車向電網供電等技術模式，可提升動力電池使用價值或附加價值，進一步提升動力電池利用率使其充分發揮價值。V2G使用過程十分簡單，搭載動力電池的電動汽車作為移動儲能裝置，通過鼓勵車主在用電低谷時段充電，在用電高峰時段對電網反向供電，構建起動態的“新能源汽車+電網”能源體系。從電網角度來看V2G將起到削峰填谷的作用。因此，這一技術被業內看作是未來電網調頻調峰的手段之一。然而，V2G落地仍需要解決一些問題：首先基礎設施方面應有足夠數量的可以支持V2G充電設備；還應出臺配套支持政策可以為車主帶來足夠的收入；最為重要的是應保障在實施V2G中不會對電動車使用壽命產生較大的影響。因此應首先研究電池老化問題，判斷現有電池技術下是否能夠支持V2G服務。
一、電池老化
電池的老化表現在隨著時間增加可用容量不斷減少以及內部阻抗不斷增加，影響電動汽車?yán)m(xù)航里程以及輸出功率的減少。電池的老化與SOC、溫度、充放電倍率、DOD等多種因素相關。通常電池的老化與電池中發生的副反應相關，這些副反應往往以不可逆的方式朝著更穩定、更低能量的狀態發展，使得電解質分解、正負極活性材料的損失，使得可循環利用的鋰出現損失，最終使電池?zé)o法滿足實際需要，通常在電動車中當電池容量為初始容量的70%或80%時電池已經達到了退役標準。電池的老化主要表現在以下幾方面：
負極-電解質界面老化：電解質和負極之間的界面是發生副反應的關鍵區域。盡管在負極側電池首次充電過程中會形成一層相對穩定的SEI膜，但電池在充放電過程中負極應力變化較大，會引起SEI 破裂與重構。這種現象都會導致 SEI 層不斷增厚，導致可循環鋰和電解質的不可逆損失。除了SEI重構引起老化外，另外一種比較重要的是枝晶的形成，枝晶的產生會引起電極發生短路并帶來安全隱患。
正極-電解質界面老化：正極側發生老化同樣與表面成膜反應和活性物質活性損失相關，通常是由正極材料與電解質之間的副反應導致。另外，電池在充放電過程中正極材料中的過渡金屬元素會溶出導致晶體結構產生不可逆變化，導致活性材料損失，同時過渡金屬離子遷移到負極 SEI 表面增加SEI膜的厚度。一般正極老化低于負極老化，但當正極在高電壓（約 4.5 V）下工作時老化會加速。
日歷和循環老化：通常將電池老化分為日歷老化和循環老化。日歷老化是指在特定存儲條件下即電池不工作時，電池的老化，影響電池日歷老化的主要包括存儲溫度以及電池SOC。一般地，溫度越高，SOC越高電池的老化越嚴重，日歷老化與電池體系熱力學不穩定性相關。循環老化與電池使用有關，包括充放電深度、充放電倍率等，循環老化不僅與熱力學穩定性相關還與電池體系動力學有關。
二、研究電池老化通常使用的模型介紹
溫度、SOC 和 充放電倍率交叉相互作用使得創建合適的壽命預測模型極具挑戰性。目前用于預測電池老化的模型，主要包括電化學-機械模型、等效電路模型和實驗數據相關的半經驗?zāi)Ｐ汀?
電化學-機械模型：電化學-機械模型主要是使用物理方式來描述電池老化現象。模型側重于 SEI 的形成以及其在石墨負極表面的演變。 電化學-機械模型，詳細了解潛在的化學過程，在描述和預測微觀現象方面給出了良好的結果，以負極老化為例，但在宏觀方面對電池全局的老化進行整體建模仍然是比較大的挑戰。
等效電路模型：等效電路模型主要是基于電化學阻抗譜 (EIS) 技術對電池老化進行研究，EIS被認為是一種無損表征技術，可用于了解電池中的電化學過程以及這些化學過程隨時間的變化。EIS 可以在很寬的頻率范圍內（從 mHz 到 kHz 或更高）施加交流正弦電流或電壓，分別測量電壓或電流響應，并評估等效電池阻抗。等效電路的使用有助于更普遍和有效地描述電池的老化，但這種方法的缺點是需要大量的實驗數據，導致模型評估過程耗時耗力。
半經驗?zāi)Ｐ停喊虢?jīng)驗?zāi)Ｐ驮趯?shí)際中應用最為廣泛。半經驗?zāi)Ｐ蛯㈦姵乜醋骱诤?，在不同的溫?T 和 SOC 組合下日歷老化測試。對于循環老化測試，使用不同的充電/放電 倍率來評估電池循環壽命，并根據脈沖電阻測試電池的內阻。半經驗?zāi)Ｐ褪抢脤?shí)驗所取得的數據趨勢變化來推測電池容量和內阻隨時間變化，來預測電池老化情況。總而言之，半經驗?zāi)Ｐ蜔o(wú)需詳細理解電池中物理化學變化情況，而對電池整體做出壽命預測，在這種情況下，同樣也需要大量基礎數據。
三、電池日歷和循環老化模型的構建
研究者以標稱容量為 63 Ah 的NMC鋰離子電池為研究對象研究了電池了日歷老化模型，模型方程式為ln(Qloss) = ln(A · tz) ? EA/RT，開發的模型能夠準確預測電池容量衰減的演變，模型誤差在1%以內。

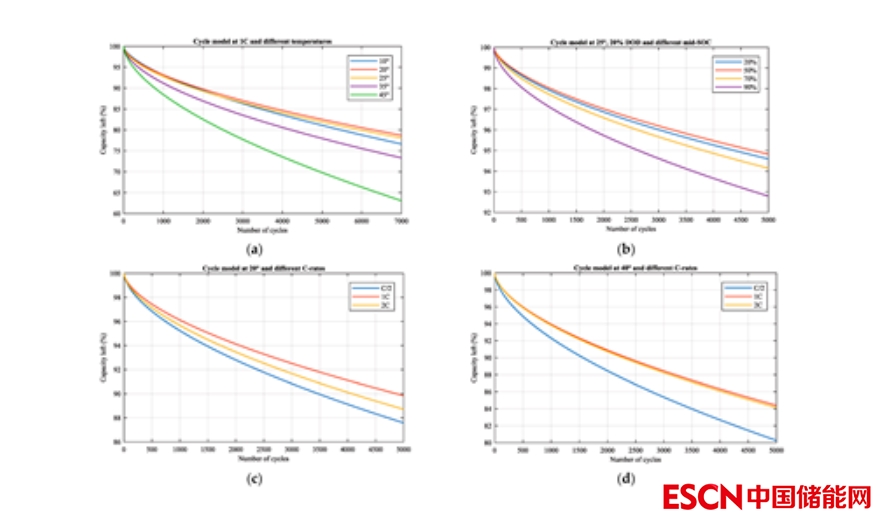

所示，模型顯示在不同運行工況條件下電池的壽命。電池在 10 °C 和 25 °C 下的循環性能較好，當溫度升高，老化加速，循環次數減少。中 SOC 對電池循環性能也有影響，電池越接近 50% SOC淺充淺放對電池的壽命影響越小，同樣放電深度對電池也有影響。另外充放電倍率也有影響。
四、V2G對電池老化的影響
根據所得的模型對EV 電池組在長達11年時間尺度內的老化和容量衰減演變。并根據典型司機每周的駕駛習慣，評估了有V2G場景和沒有V2G場景對電池性能的影響。

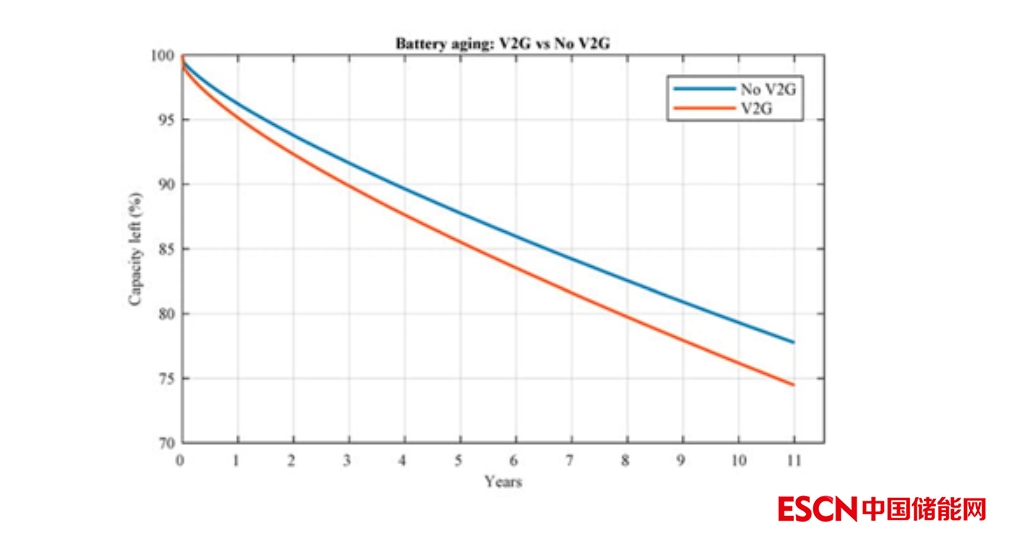

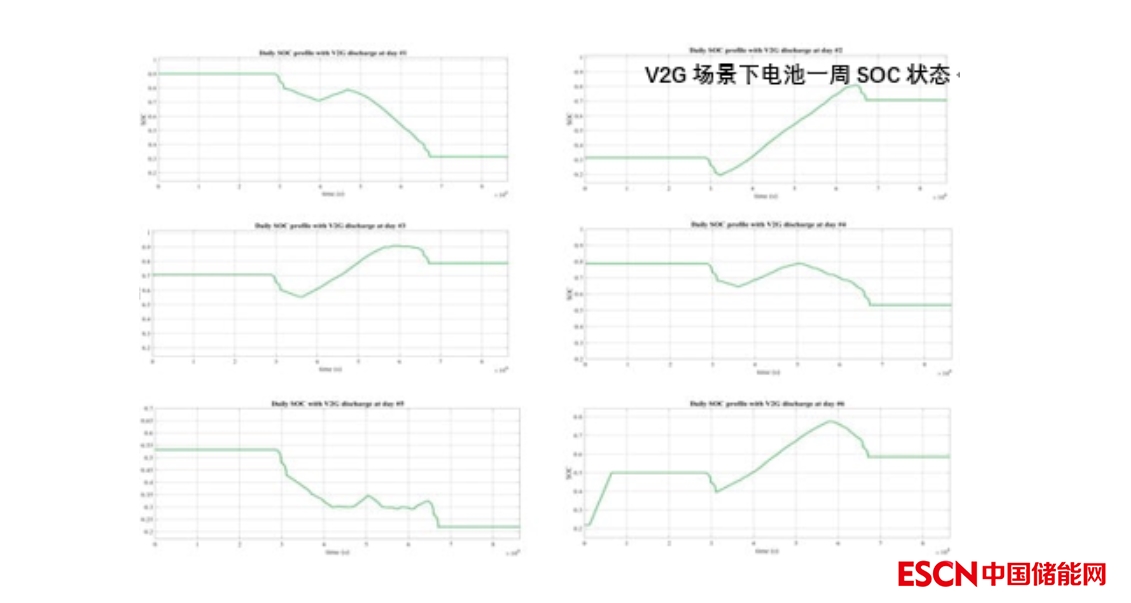

沒有 V2G 的場景：這種情況下以歐洲為例從周一到周五每天需要從家到工作場所經過一次往返，平均距離為20公里，周末增加另外兩次額外的行程，車輛在一年內行駛的平均距離相當于近 12,500 公里，一般周一早上，車輛啟動時電池充電至 SOC 90%，在周二電池放電在 SOC 69% 和 SOC 48% 之間，然后在周三結束時達到 SOC 27%，平均一周電池經過兩次充電。這種情形下當電池經過9年9個月時間后鋰離子電池剩余剩余容量為初始容量的80%，電池達到退役標準。在V2G場景下：駕駛員的駕駛行為并沒有改變。主要考慮額外的電池組與電網連接，并在兩次日常行程之間進行進一步的充電和放電循環。根據當?shù)仉娋W(wǎng)曲線車載電池組在周一幾乎完全放電，同樣在周三和周日要對電池組進行充電，增加了電池一周之內的充放電次數,電池一周內SOC狀態與非V2G場景有大的不同，對于 V2G 場景，大約電池經過7 年10 個月后剩余容量為初始容量的80%，電池達到退役標準。
五、結論
針對NCM電池技術通過建立模型，模型充分考慮了不同老化因素的影響，研究了在非V2G和V2G場景下電池老化行為。研究結果發現V2G 情形下，電池老化更為嚴重，在這種場景下電池充放電電量幾乎翻了一倍，這種情況下應建立合理的價格機制以補償加速電池老化帶來的影響，否則消費者或車主難以接受該項服務。
參考文獻DOI：10.3390/electronics11071042
