“氨-氫”綠色能源路線及液氨儲運技術研究進展
滕霖1 尹鵬博1 聶超飛2
閆鋒2 趙立前3 黨富華3 羅宇1 江莉龍1
1. 福州大學石油化工學院·化肥催化劑國家工程研究中心·清源創新實驗室；2. 國家管網集團科學技術研究總院分公司；3. 中國石油天然氣管道工程有限公司
摘要：氨作為高效氫能載體具有能量密度高、儲運成本低、安全性高及無碳儲能等優點，能夠有效解決高壓氫能儲運難題，對開辟特色氫能儲運路線和實現“雙碳”目標具有重要意義?；诎北葰涓變?chǔ)運的特性，綜述了“氨-氫”綠色能源路線發展現狀以及依托該路線的液氨管道輸送工藝體系、安全技術、設計標準研究進展。針對目前中國液氨管道安全輸送技術及設計運營經驗中存在的問題，提出以下建議：①結合實驗及仿真模擬等方法，開展含雜質液氨基礎物性以及不同管道輸送工藝相變特征與水力熱力特性研究；②液氨管道可借鑒已成熟的油氣管道建設經驗，但在役油氣管道若改輸液氨需開展全方位適用性評估；③基于液氨管道泄漏擴散特性，完善泄漏監測體系，驗證并優化防護技術效果；④從管材、設備、安全、防腐等多個角度，完善液氨管道建設及運行管理標準。
關鍵詞：“氨-氫”綠色能源路線；液氨儲運；輸送工藝；安全技術；設計標準
隨著世界人口增加和科學技術發展，人類社會正面臨化石能源逐漸枯竭導致的能源安全問題及 CO2等溫室氣體排放引起的海平面上升、極端天氣等環境問題的雙重困擾。2016 年，國際社會促成了《巴黎協定》的正式簽署，給定了應對全球氣候變暖的 1.5 ℃和2.0 ℃溫控目標，旨在 21 世紀下半葉實現全球溫室氣體的凈零排放。為了落實《巴黎協定》并積極應對全球氣候變化，國家主席習近平提出 2030 年前實現碳達峰和 2060 年前實現碳中和的“雙碳”目標。在此背景下，作為清潔能源的太陽能、風能、水能、地?zé)崮艿瓤稍偕茉吹牡匚蝗找嫱癸@。在可再生能源時間與空間不穩定波動特性制約下，氫能作為可再生能源的重要載體，其發展應用前景廣闊。
目前，以制氫、儲氫、運氫、用氫為主的氫能產業鏈存在兩大“痛點”：①氫體積能量密度低，高壓儲運過程（大于 20 MPa）導致的成本高、逸氫損失等難題；②氫易燃易爆特性及常用儲氫材料易發生氫脆導致的儲運設施本質安全問題[1]。為此，國際社會高度關注一種高效、安全的氫能載體——氨。以氨為儲氫載體的“氨-氫”技術路線為氫能儲運模式的創新發展注入了新活力。
1 “氨-氫”綠色能源路線
1.1
概述
“氨-氫”綠色能源路線（圖 1）是將可再生能源與氫能產業相結合，以氨為儲能或儲氫載體發展的“清潔高效合成氨、經濟安全氨能儲運、無碳高效氨氫利用”的“零碳”循環技術路線，是一條實現“雙碳”目標重要的技術途徑[1]。在“氨-氫”能源路線的背景下，國際能源組織（International Energy Agency，IEA）預測 2050 年全球氨能需求相較于 2020 年將增加 3 倍，全球氨能市場預計由 2020 年的 0.13×1012 美元迅速拓展到 2050 年的 2.5×1012 美元。近年來，世界各國均在積極開展氨能產業布局，其中日韓兩國處于全球“氨-氫”能源路線全產業鏈研發領先地位[2]。日本在2021 年 10 月發布的第 6 版《能源戰略計劃》中，首次引入氨能產業布局，希望以“氨-氫”能源形式實現更低成本的碳中和。韓國則宣布 2022 年為其氨氫發電元年，并制定了相應的發展方針和指南，力爭成為全球第一大氨氫發電國。中國也針對“氨-氫”能源路線進行了規劃布局，袁素[2]對氨能源協會 2017 年提出的“氨=氫 2.0”理念進行解讀，指出氨能在彌補氫能長尾效應方面的優勢，并認為氫能產業將向氨能方向靠攏。2021 年12 月，中國首家“氨-氫”綠色能源創新平臺在福州創建，平臺主要依托福州大學江莉龍團隊多項國際領先的“氨-氫”技術成果，力爭打造萬億級氨能、氫能、可再生能源一體化產業鏈。2022 年 1 月，寧夏氨氫產業聯盟在寧夏回族自治區批準成立。以下從合成氨、氨儲運、氨能利用 3 個階段對“氨-氫”能源路線研究現狀進行概述。
圖1 “氨-氫”綠色能源技術路線圖
合成氨包括灰氨、藍氨、綠氨 3 種合成工藝?；野焙铣晒に囍赣商烊粴庹羝卣麣錃饧翱諝夥蛛x的氮?dú)庠偻ㄟ^(guò)傳統哈伯法合成氨，該工藝已沿用上百年，但其高溫高壓條件造成巨大能耗，且伴隨大量CO2 溫室氣體排放。藍氨合成工藝與灰氨基本相似，但會對工藝流程進行碳捕集與封存（Carbon Capture and Storage，CCS）。綠氨（可再生氨）合成工藝主要指全程以可再生能源為動力開展的電解水制氫及空氣分離制氮再通過哈伯法制氨。近年來，碳中和背景下的藍氨/綠氨技術備受關注。2021 年 11 月，世界經濟論壇將綠氨技術列為全球十大新興技術之一，目前澳大利亞處于該技術研究全球領先地位[3]。Service[4]展望了澳大利亞可再生能源與氨經濟相結合的綠氨技術路線，介紹了常溫常壓反向燃料電池綠氨合成技術。MacFarlane 課題組以電解制氨技術為背景，通過研發高氮?dú)馊芙舛鹊碾x子液體電解質、制造納米結構催化劑材料及減少局部質子源（乙醇）降解等方法，打破了電化學氮還原反應進行綠氨合成的低效率限制[5]。江莉龍團隊開發了世界首套低碳高效“鐵釕接力催化”合成氨成套技術，實現了 20×104 t/a 合成氨工業應用，打破了國外近 30 年的技術壟斷[6]。
近期，藍氨、綠氨產業呈現爆發式發展趨勢。在歐洲，荷蘭率先開展了可再生氨路線可行性論證，并在鹿特丹港建立氨能供應鏈；挪威多家能源巨頭宣布在挪威建立歐洲第一個大規模綠氨項目，同時對斯拉根港口進行氨能接收改造；葡萄牙錫內斯港及西班牙阿拉貢地區都在布局新的大型氨氫生產項目[7]。在北美，加拿大正在七島港布局綠色水電氨氫項目，并在 PointTupper 港開拓氨氫存儲終端；美國則正積極籌備其在墨西哥灣沿岸的藍氨生產項目及俄克拉荷馬州的可再生氨項目。當前，全球氨能產業鏈初具規模，包括BP、TotalEnergies、Air Products 等在內的多家世界能源巨頭依托澳大利亞，南亞及東南亞地區國家（印度、印度尼西亞、越南等），中東地區國家（沙特阿拉伯、阿曼蘇丹國、阿拉伯聯合酋長國等）及非洲地區國家（埃及、安哥拉、毛里塔尼亞等）豐富的可再生能源或天然氣資源優勢，促成數十項總計約千萬噸級的藍氨和綠氨合作項目，運輸?shù)饺毡?、韓國、美國及歐盟等主要需求地[8]。
根據日本經濟產業省數據預測，2050 年將建成數億噸級規模的全球氨供應網絡鏈，以氨動力船舶為主體的全球氨能海上航運體系將得到飛速發展。國家或地區范圍內的氨能儲運方式主要包括駁船、鐵路、公路、管道等。鐵路、公路為高風險氨能運輸方式，駁船、管道分別為中風險和低風險氨能運輸方式，且后兩者通常運輸成本更低[9]。目前，美國液氨管道系統與駁船系統形成一定的競爭互補關系。在氨能全球化背景下，具有運量大、安全可靠、連續性強、能耗低等特點的氨儲運管道體系將迎來新的發展契機。
氨能利用分為傳統行業和新能源行業兩種。氨能在化肥、軍工、環保、制冷等傳統行業已得到廣泛應用，是關乎國計民生的基礎化工產業。近年來，在氨制氫、氨燃料電池、氨內燃機/燃?xì)廨啓C(jī)等新能源領域，氨能利用迅速發展，用于實現氫能終端、氨能發電、氨能燃料等產業應用的無碳排放。在氨制氫方面，江莉龍團隊實現了新型氨分解制氫低溫催化劑的產業化，奠定了“氨-氫”綠色能源產業的高效轉換利用基礎[10]；美國西北大學 Haile 團隊研發了中低溫下電化學電池氨脫氫技術，克服了氨清潔制氫的某些技術壁壘，但該技術的產業化仍有待研究[11]。目前，日韓兩國處于氨能發電減碳/脫碳技術領先地位，日本計劃將氨煤混燒發電過渡到純氨燃燒發電，其多家知名大學和企業正在開展工業級純氨燃燒發電機及燃燒爐的產業化攻關[12-13]；韓國也在推動液氨發電及氨氫混合發電技術聯合研發與產業化，一種“雙燃料綠色氨”發電模式正處于快速開發階段[14]。中國國家能源研究院與皖能集團聯合開發的 8.3 MW 純氨燃燒器，驗證了火電摻氨燃燒發電項目的可行性。此外，氨動力船舶技術也在飛速發展，韓國研發了以輕質柴油與氨為雙燃料的 8 000 t 級氨動力加注船，完成了以液化石油氣與氨為雙燃料的超大型液化氣運輸船設計[15]；日本住友商事與大島造船正在聯手打造全球首艘 8×104 t級氨動力散貨船[16]；挪威正在推進氨動力船及海上氨燃料加注技術研發，建立氨燃料加注網絡，實現氨能航運的全產業鏈無碳化[17]；上海船舶研究設計院自主研發設計的中國首艘氨動力 7 000 車位汽車運輸船獲得挪威船級社頒發的原則性認可證書。
1.2
經濟性分析
從氨合成、氨儲運、氨分解3個關鍵階段對“氨-氫”綠色能源路線全產業鏈成本的經濟性進行對比分析。
通過對比傳統氨合成技術及其他綠氫載體技術來分析綠氨合成技術的成本經濟性。謝易奇[18]通過對比傳統氨合成與綠氨合成的經濟性發現：當煤炭?jī)r(jià)格處于 700~900 元/t 正常范圍時，傳統氨合成經濟成本可控制在 1 900~2 200 元/t，在近年中國可再生能源發電技術大力推廣以及政策補貼的背景下，低廉的可再生電力價格〔0.1 元/(kW·h)〕使綠氨合成經濟成本(2 200 元/t)足以與傳統氨合成經濟成本相媲美；當煤炭?jī)r(jià)格升至高點（1 500~2 000 元/t）時，傳統氨合成經濟成本將超過 3 000 元/t，即使可再生電力價格提高至 0.2 元/(kW·h)，綠氨合成經濟成本(3 600 元/t)也可與傳統氨合成經濟成本相競爭。Kojima 等[19]綜合對比氨、液氫、液態有機氫載體〔以甲基環己烷（Methylcyclohexane，MCH）為例〕3 種綠色氫能載體發現：綠氨及液氫的質量密度及質量燃燒熱相近，但體積密度及體積燃燒熱為液氫的 2 倍，具有高能量密度特性，而 MCH 難以直接燃燒；綠氨的能效優于液氫及 MCH，且氫氣到綠氨的轉換成本明顯低于氫氣到液氫及 MCH 的轉換成本（圖 2）。

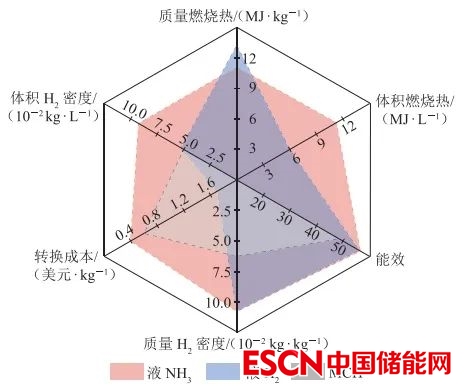

圖2 綠色氫能載體的燃燒熱、H2 密度、能效及轉換成本雷達圖
氨儲運的成本經濟性涉及全球化海上航運及區域性運輸兩部分。在海上航運方面，據 IEA 預測[20]，若2070 年實現航運業零碳排放，則 2050 年全球以綠氨為船用燃料提供動力的船舶需求占比將達到 58％，假定發動機與船只的經濟成本不變，且燃料油的價格為30~100 美元/bbl（1 bbl=158.98 L），那么綠氨與石油或天然氣燃料的碳價將基本持平（27~145 美元/t）。在區域性運輸方面，以公路運輸為例，普通液氨罐車載氫量（5.29 t）較氫氣長管拖車載氫量（小于 0.4 t）高一個數量級，氨載體運氫經濟成本〔0.1 元/(kg·km)〕也較普通運氫經濟成本〔2.0~10.0 元/(kg·km)〕呈數量級下降[1]。以管道運輸為例，根據美國博萊克威奇公司評估[21]，氨管道基礎設施經濟成本約為天然氣管道的50％、氫氣管道的 25％，如果考慮采用成熟油氣管道系統改輸液氨，經濟成本縮減將更加可觀。
氨分解制氫分為傳統技術和新型技術，傳統氨分解制氫存在工藝能耗大（650~850 ℃）、設備建設投資成本高、經濟適用性差等弊端；新型低溫氨分解制氫經濟成本與具有 CCS 的甲烷蒸汽重整制氫經濟成本基本相當，同時比其他零碳路線（風電解、光電解、太陽能熱分解等）制氫成本至少低 15％[10]。根據《中國氫能源及燃料電池產業白皮書》預測[22]，2050 年中國將建成 1×104 座加氫站。在當前加氫站建設成 本（2 350×104~3 000×104 元）與氨分解制氫加氫站建設成本（2 800×104 元）基本持平的情況下，氨分解制氫成本（36 元/kg）較當前站外制氫式加氫站（20~100 元/kg）更有經濟優勢，而且同時解決了加氫站“儲氫用氫”途徑的難題[10]。此外，江莉龍團隊研發的無碳間接氨質子交換膜燃料電池系統，使電燃料經濟成本低至 0.88 元/(kW·h)，汽車燃料經濟成本低至0.16 元/km，比汽油發動機及 H2 質子交換膜燃料電池更加經濟高效[23]。
2 液氨管道發展現狀
目前，世界上長輸液氨管道主要分布在美國和俄羅斯，美國液氨管道總里程接近 5 000 km，俄羅斯液氨管道總里程約 2 400 km（表 1）。迄今為止，美國擁有世界上覆蓋范圍最廣且最長的液氨管道系統，其管徑范圍為 150~250 mm，采用低碳鋼管材，將液氨分別輸送至美國東部、西部及北部地區，用于服務當?shù)剞r(nóng)業和工業用戶[24]。俄羅斯擁有龐大的氨工業，其托利亞蒂—敖德薩輸氨管道管徑為 350 mm，用于連接俄羅斯大型氨生產基地與烏克蘭黑海港口敖德薩，實現氨的出口貿易[25]。此外，包括德國、英國、西班牙、波蘭在內的多個歐盟國家建有幾十條中短距離液氨管道，這些管道長度多在 10 km 以下，主要用于港口、儲罐及附近用戶間的液氨輸送[26]。
表1 國外長輸液氨管道統計表
中國液氨管道起步較晚且總里程較短，目前建有液氨管道共 4 條[27]，其總長度不超過 200 km（表 2）。河北省的秦皇島長輸液氨管道為中國建設最早也是最長的液氨管道，該管道采用 20 號無縫鋼管埋地敷設，全長 82.5 km，管徑 80~125 mm，設計壓力 3.92 MPa，工作壓力 2.45 MPa，設計年輸量 10.5×104 t[28]。
表2 中國液氨管道統計表
現有液氨管道系統主要興建于 20 世紀后期，用于大型合成氨企業向化肥、軍工、制藥等傳統行業輸送氨能。近年來，隨著清潔、綠色“氨-氫”能源背景下的全球氨能產業的迅猛發展，液氨管道作為中間樞紐的重要作用日益凸顯，預計將帶來新一輪全球液氨管道建設和發展熱潮。以下從工藝技術、安全技術、設計規范等方面，對國內外液氨管道輸送技術發展現狀進行綜述，同時針對含雜質液氨相平衡特性、水力熱力特性、泄漏擴散與防護機制、應力腐蝕開裂機制等科學問題和標準規范空白問題提出新的思考。
2.1
工藝技術
2.1.1
管輸工藝
液氨的管道輸送工藝一般分為低溫低壓與常溫中壓兩種，其中港口、儲罐區及合成氨廠之間的短距離液氨管道及內部液氨流程工藝管道普遍采用低溫低壓輸送工藝（圖 3a），港口與氨廠之間以及兩者到下游客戶的長輸液氨管道則普遍采用常溫中壓輸送工藝（圖 3b），少數長輸液氨管道也采用常溫高壓輸送工藝，如美國海灣中央液氨管道系統的最大操作壓力接近 10 MPa[24]。液氨的基礎特性是輸氨管道工藝計算研究的基礎。目前，與純氨物化特性、相特性、熱力學特性相關的研究較成熟，所采用的包括 PR、RK、SRK、PSRK 等在內的狀態方程（Equation of State，EOS）也具有較高的計算精度[29]。液氨的熱物性及相特性可以通過包括 HYSYS、PVTSIM、MULTIFLASH 等在內的常用商業軟件進行計算分析，其中后兩者主要應用于油氣領域，用于液氨需要補充基礎數據及 EOS 參數進行氨組分創建，考慮到相變區域及臨界位置數值的收斂性與穩定性問題，上述軟件的計算準確性有待進一步驗證。由于不同合成氨工藝特征的影響，液氨產品中可能存在微量的 N2、H2、CO、CH4、H2O 等極性及非極性雜質，還可能在管輸條件下混入 O2 等其他雜質，這些雜質會造成管輸液氨的物性及相特性發生改變，并對管道水力熱力特征和其他瞬態工藝特征產生影響[30-31]。目前，關于液氨與微量雜質間的混合規則、混合參數及交互作用的研究十分有限，多元雜質耦合作用下的液氨相變機理尚不明確，液氨管輸 EOS 選用準則尚未建立，仍需開展相關實驗研究驗證現有 EOS精度并加以改進或修正。

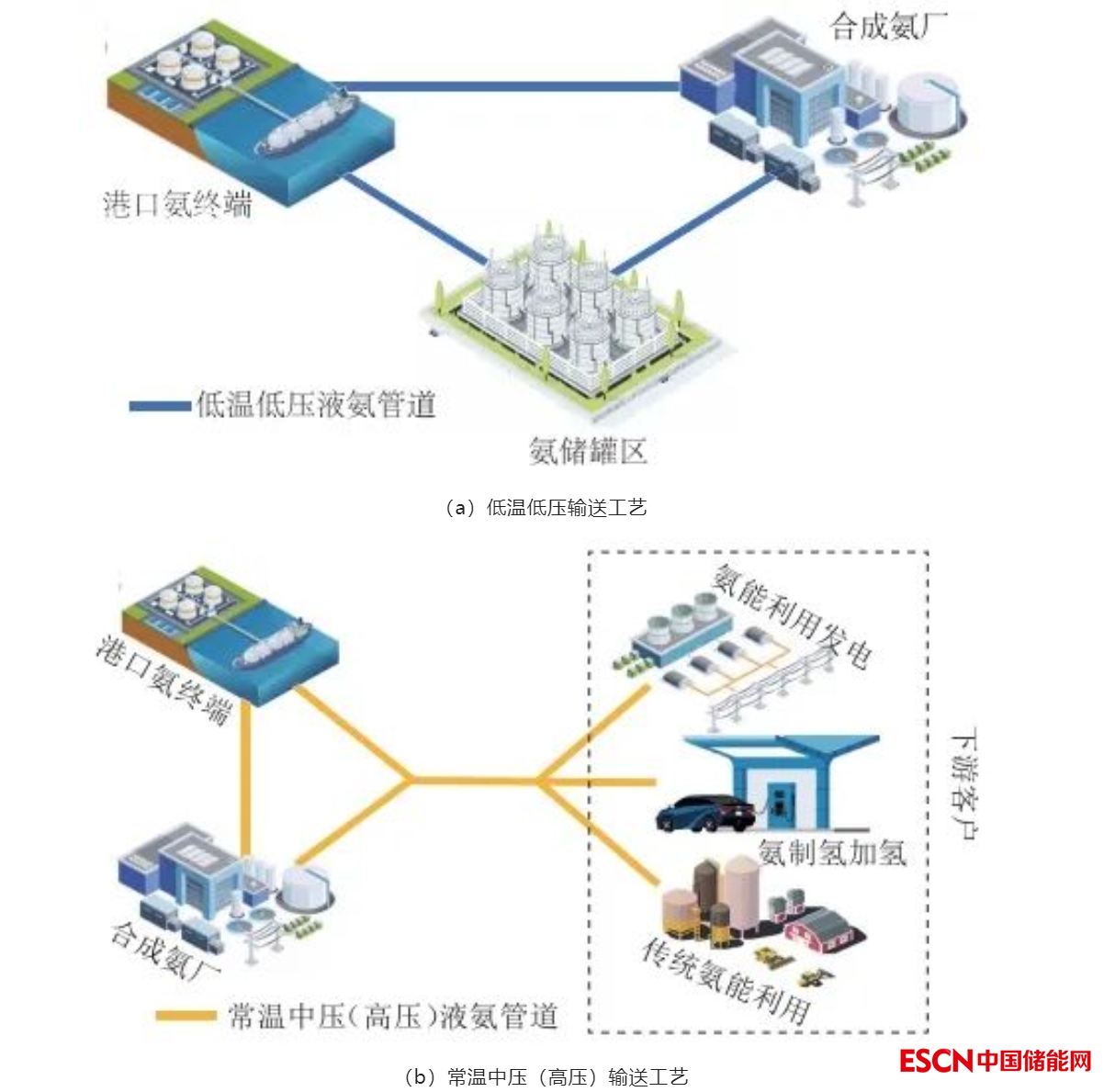

圖3 液氨管道輸送工藝示意圖
液氨管輸工藝中的水力熱力特性發展規律受其自身高體積膨脹性及溫度敏感性引起的物性參數變化影響，管輸壓力必須時刻高于管輸溫度下的飽和蒸汽壓，否則液氨氣化產生的氣阻現象會嚴重影響管輸效率，因此，液氨管輸過程中的水力熱力計算尤為重要[32]。國際氨制冷學會制定了行業權威性的氨制冷管道手冊[32]，該手冊涵蓋了氨制冷管道的設計、安裝及建造，同時提供了詳細的氨制冷管道水力與熱力計算方法。Ileri 等[33]基于達西-魏斯巴赫等式計算了液氨管輸過程中的壓能損失，用于氨制冷循環系統的經濟性分析與優化。Gezerman[34]將該水力計算方程擴展到工業規模液氨轉運過程中的管道系統工藝計算，同時基于傅里葉定律分析計算管壁熱補償。應潔等[35]采用液化石油氣（Liquefified Petroleum Gas，LPG）管道摩阻公式進行長距離液氨管道水力計算。長輸液氨管道通常采用埋地敷設方式，管輸過程液氨的水力熱力特性相互作用，同時受周圍土壤環境影響，相較于上述平均參數計算方法，需要建立更復雜的水力與熱力耦合計算模型。目前，OLGA、PIPEPHASE、SPS 等成熟工藝軟件尚未嵌入液氨物性參數及管輸計算模塊，并且這些軟件的工藝計算模型及數據庫主要來源于油氣管道，缺乏液氨管道實驗數據驗證，國內外尚無專門應用于液氨管輸工藝的仿真計算軟件及相關實驗驗證。
液氨管道經濟性分析為管輸工藝的優化設計提供了依據，部分學者制定了基于經濟性分析的液氨管道尺寸選取準則。目前，液氨管道運行流速的選取尚無統一標準，部分管道根據化工工藝流體管道設計準則選取管內液氨流速為 0.8~1.0 m/s[36]，其余管道則考慮高流速液氨對管壁的沖蝕及靜電積聚的影響進行了更保守的液氨流速設計（0.5~0.6 m/s）[37]。因此，需要在考慮管道運行風險的前提下，開展液氨管道建設與運行綜合經濟性分析，獲得適用于液氨管道的經濟、安全流速范圍。
投產過程是液氨管道正式運營前的重要步驟，液氨管道投產前通常采用與油氣管道類似的管道試壓、站內試壓、聯動試車以及通球掃線等準備工作[38]。同時，還需進行投產置換以保證管道內的空氣含量處于氨的爆炸極限范圍之外，考慮操作的簡便性與可靠性，目前普遍采取氮?dú)庵脫Q方案將輸氨管道內的含氧量降至規定數值。管道投氨初期，由于管內壓力相對應的飽和溫度過低，“氨頭”急劇蒸發易造成管道局部過冷現象。首先，該現象會導致管道物理和機械性能發生變化，當管內溫度低于冷脆溫度時，管道脆性增大及沖擊蠕動作用導致焊口附近脆性斷裂風險急劇增大；其次，該現象會帶來管道冷縮問題，液氨與管道間較大溫差所產生的冷縮量足以拉斷管道，因此，長輸液氨管道拐彎位置一般采用彈性敷設，用于投氨時的管道冷縮補償[37]。除了采取措施用于避免管道局部過冷現象外，投氨過程還需采取緩慢操作原則，同時閥門開度不宜過小，以閥門后主管道不產生白霜為準，避免液氨發生節流效應。投氨過程的流體非穩態變化特征導致該過程的完成時間及工況變化難以預測，相應的流體界面演化規律以及物理場分布和發展特征也有待進一步研究。
液氨管道正輸工藝通常采用罐壓力與輸氨泵兩種輸送方式，其中罐壓力輸送方式較落后，除操作過程復雜、靈活性差、存在環保問題外，還會由于氨合成工段介質影響造成管輸過程受到明顯的弛放氣干擾[31]，需要額外在管道前增設分離設施及在站場內增設弛放氣回收系統，導致投資運行成本增加，目前該方式已逐漸被淘汰。液氨管道壓力越站、站內循環以及反輸工藝功能與油氣管道基本相似，其中反輸工藝主要用于維搶修過程中的液氨回收，管道殘留液氨則通過站場附近封閉水澤或水池吸收處理。除上述穩態管輸工藝外，液氨管道還會受到工藝參數變化引起的不穩定工況影響。這些工況的瞬態輸送特征主要與液氨的物性參數突變有關，尤其是快速相變過程，可能造成非常嚴重的管道事故。例如，管道處于停輸狀態時，液氨與周圍環境的極端換熱膨脹可能導致管道壓力積聚，增大液氨泄漏風險，因此管道系統通常會安裝安全閥，然而安全閥若未能正常關閉，液氨快速泄放又可能帶來新的管道低溫脆性斷裂風險；管道內液氨處于某些極端壓力不平衡或快速冷凝狀態時，液氨閃蒸現象或快速補充過程形成的高速液氨可能對管道部件產生液壓沖擊，引起管道失效[39]。
2.1.2
與原油及液化石油氣管道的差異性
目前，中國的液氨長輸管道主要參照原油長輸管道工藝流程及設計規范建造與運行[40]。然而，由于液氨與原油理化性質的顯著差別，造成液氨管道在水力熱力、相態控制、工藝流程等方面與傳統輸油管道存在差異（表 3）。在水力熱力方面，液氨的低黏度、低密度特性造成其管道操作壓力低于同管徑原油管道；在相態控制方面，原油以膠質、瀝青質存在下的“凝管”現象控制為主，采用常溫或保溫輸送工藝，而液氨以高飽和蒸汽壓特性下的氣化現象控制為主，采用常溫或保冷輸送工藝，同時涉及大落差管道翻越點及事故、放空等工況下的相變問題；在工藝流程方面，由于液氨屬于IV 類輕度危害有毒物質，液氨管道不能直接采用與原油管道相同的排污及泄壓放空工藝，加之安全性問題，液氨管道與閥門設計壓力、截?cái)嚅y間距以及安全閥配備等級與要求均較原油管道嚴格；在節流效應方面，不同于輸油管道，液氨管道的強節流效應可能造成投產或事故、放空工況下的凍堵或其他管道損傷問題；在腐蝕性方面，不同于原油管道普遍存在的含硫雜質腐蝕現象，純液氨對鋼鐵基本不腐蝕，一般不考慮管道內腐蝕問題[40]，然而氨易溶于水形成具有較強腐蝕性的氨水，因此，當管道含水量異常時，需要對管道減薄、穿孔、泄漏等安全問題進行評估；在泄漏風險方面，原油管道一般呈現持續性泄漏擴散過程，燃燒爆炸風險性高，而液氨泄漏呈現瞬時的快速擴散及相變過程，由于氨不屬于易燃易爆介質且具有刺激性氣味易被察覺，可及時采取措施以保證氨氣積聚濃度低于其爆炸極限。

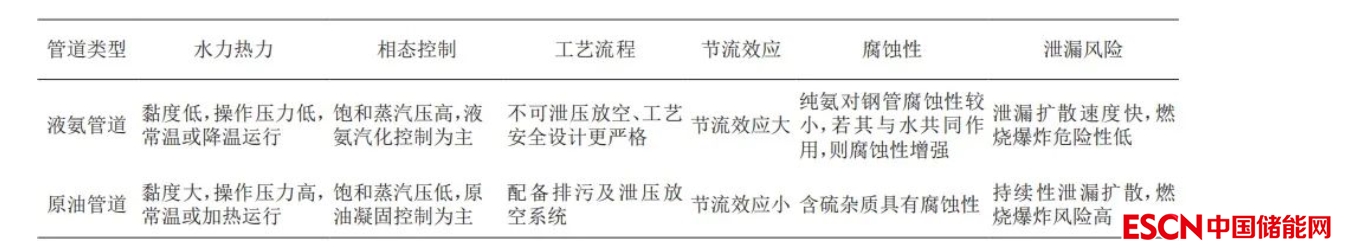

表3 液氨管道與原油管道差異性對比表
通過對比常溫常壓（25 ℃、101.325 kPa）條件下液氨與 LPG 物性參數（表 4）發現，兩者密度、黏度、飽和蒸汽壓等基礎物性參數基本相近，因此，液氨管道在設計參數及輸送工藝等方面與 LPG 管道類似[41]。然而，首先，由于液氨為中度毒性物質，其管道泄漏檢測處置及回收處理方式與 LPG 管道存在不同，同時，為了減少泄漏，化工液氨管道常選用的屏蔽泵在 LPG 長輸管道上也未有應用，其對長輸管道的適應性有待進一步研究；其次，液氨與 LPG 在易燃易爆性能及腐蝕性能方面的差異性，造成兩者管道、設備、密封件等材質要求不同，罐區、站場火災危險等級及防火間距要求也有所不同。根據美國運輸部管道輸送危險性物質管理?xiàng)l例要求，美國液氨管道設計比 LPG 管道設計要求更加嚴格。因此，液氨管道可以借鑒 LPG 管道設計、建設及運營經驗，但仍需針對液氨與 LPG 物性差異開展系統性驗證。
表4 液氨與 LPG 物性參數對比表
2.1.3
管輸工藝適用性
近年來，國內外學者提出在役油氣管道經輕微改造后輸送液氨的可行性，并針對在役油氣管道改輸氨及 LNG 終端轉換為氨終端等問題開展了可行性研究，為充分利用現有在役油氣管網實現大規模、長距離、低成本的液氨輸送提供了借鑒[42-43]。然而，考慮油氣管輸系統整體工藝的復雜性，其改輸液氨的適用性仍需從管材、設備、安全、防腐等多個方面進行具體分析。
管材性能的適用性主要涉及壓力等級、力學性能、焊接質量、腐蝕風險等問題。當前，液氨管道壓力等級普遍低于在役油氣管道，基本滿足壓力適用性需求。在力學性能方面，液氨輸送普遍采用 20 號無縫鋼管，用于避免低溫投氨及管輸工藝下的管道脆性斷裂與塑性止裂問題[44]。因此，在役油氣管道改輸液氨需要保證管材低溫力學性能的適用性，同時根據管道低溫冷縮現象適當減少人工彎頭，增加彈性敷設，提高管道冷縮補償能力。由于長輸液氨管道不允許滲漏，其焊接質量標準需高于石油管道，焊縫通常進行100％的 X 射線無損探傷，用于避免早期建設管道曾出現的低探傷率焊縫微小泄漏問題。因此，在役油氣管道改輸液氨前需要進行全面的焊縫探傷檢測，以提高管道焊接質量的適用性。液氨管材的腐蝕風險主要涉及銅、鋅及其合金材料的腐蝕問題以及多元輸送環境下的應力腐蝕問題。因此，在役油氣管道改輸液氨前需要進行管材化學成分及材料腐蝕風險適用邊界檢驗。
在設備設施適用性方面，輸氨泵為液氨管輸工藝主要?jiǎng)恿υO(shè)施，中國早期長輸液氨管道選用 Y 型輸油泵代替輸氨泵，并將水冷系統改造為氨冷系統，用以實現液氨的穩定輸送，驗證了在役油氣管輸設備改輸液氨的可行性?；す艿劳ǔ２捎弥没螂x心泵輸送液氨，屈建海等[45]從安全性與穩定性角度提出屏蔽泵替代技術，解決了輸氨過程的壓力波動、泄漏及超壓風險問題，為長輸液氨管道泵的選型提供了參考。但是，改造輸油泵與屏蔽泵在油氣管道改輸液氨情況下的適用性仍有待驗證。流量計為液氨管道的主要計量設備，不同類型油氣管道的流量計需要通過開展計量及腐蝕性能測試驗證其計量液氨的適用性。閥門為流程切換的主要部件，石油管道專用閥門的某些結構（如排油孔、加密封酯孔等）會對輸氨穩定性造成威脅，故需要評估其輸氨適用性。管道密封與絕緣配件大多采用高分子有機合成材料，存在長時間使用后的老化問題，造成閥室工藝配管泄漏風險增大，因此，油氣管道改輸液氨的閥室工藝設計應盡量降低靜密封點與絕緣法蘭的輸量[46]。
在安全體系適用性方面，基于液氨物化特性，在役油氣管道系統改輸液氨需設置安全閥，以防止破損或超壓導致的嚴重危害；同時，儲罐與管道系統需設置噴淋系統，以減少液氨泄漏擴散危害。事故和維修管道內的液氨緊急切斷主要通過閥室實現，需要從投資成本、泄漏風險及工藝需求等多方面進行考慮，對在役油氣管道系統閥室數量和位置的適用性進行準確評估；管道內液氨通常進行部分回收，剩余液氨則需要用水吸收，因此在役油氣管道改輸液氨后還需在附近配備人工或自然水澤，來降低氨對環境的污染程度，并通過后處理實現再利用。實踐證明，外防腐層和陰極保護對液氨管道的長期安全穩定運行極其重要，因此在役油氣管道改輸液氨前要進行全面的外防腐措施檢測或改造，來保證其腐蝕防護適用性。
2.2
安全技術
2.2.1
泄漏擴散安全性
氨是一種重要的化工原料，可用于制造氨水、硝酸、胺類、銨鹽、純堿、氮肥、制冷劑等，應用廣泛[47]。氨的最低自燃溫度為 651 ℃，爆炸極限體積分?jǐn)?shù)范圍16％~25％，最易引燃的體積分?jǐn)?shù)為 17％，產生最大爆炸壓力時的體積分?jǐn)?shù)為 22.5％，顯然，氨的泄漏存在一定的燃爆性。同時氨具有一定的毒害性[48]，不同的氨泄漏量及泄漏時間對人體的毒害程度不同，輕則無明顯作用或呼吸變慢，重則危及生命、致人死亡（表 5）。

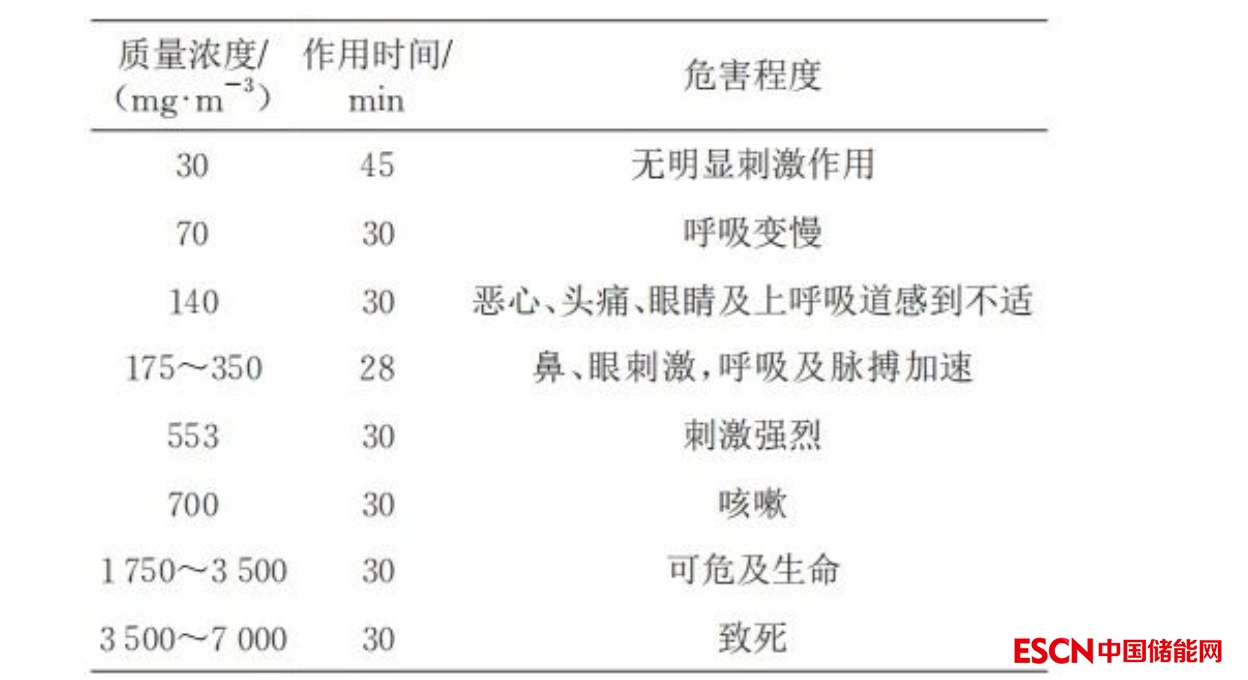

表5 氨氣擴散濃度危害表
液氨管道常常受到各種內外部因素影響，如儲運設備不合格、超壓、老化、腐蝕、操作不當、外部撞擊等，導致管道破裂而發生氨泄漏擴散事故。直徑超過 75 mm 的液氨管道泄漏事故大多發生在美國，且以機械損傷、人為因素等外部干預為主（表 6）。除液氨管道外，其他儲氨及運氨設施也可能發生泄漏事故。2014 年，以色列某工廠因管道遭人為破壞導致儲罐內近 8 t 氨氣泄漏，造成 1 人死亡、16 人受傷；2016 年和2018 年，馬來西亞化肥廠及制冰廠先后發生氨氣泄漏事故，造成多人死亡和受傷；2019 年，美國芝加哥一輛液氨罐車發生泄漏事故，導致多人受傷而緊急就醫。綜上，相比油氣泄漏事故，氨氣泄漏事故相對少見，但往往具有突發性，社會與環境危害影響大[49-50]。

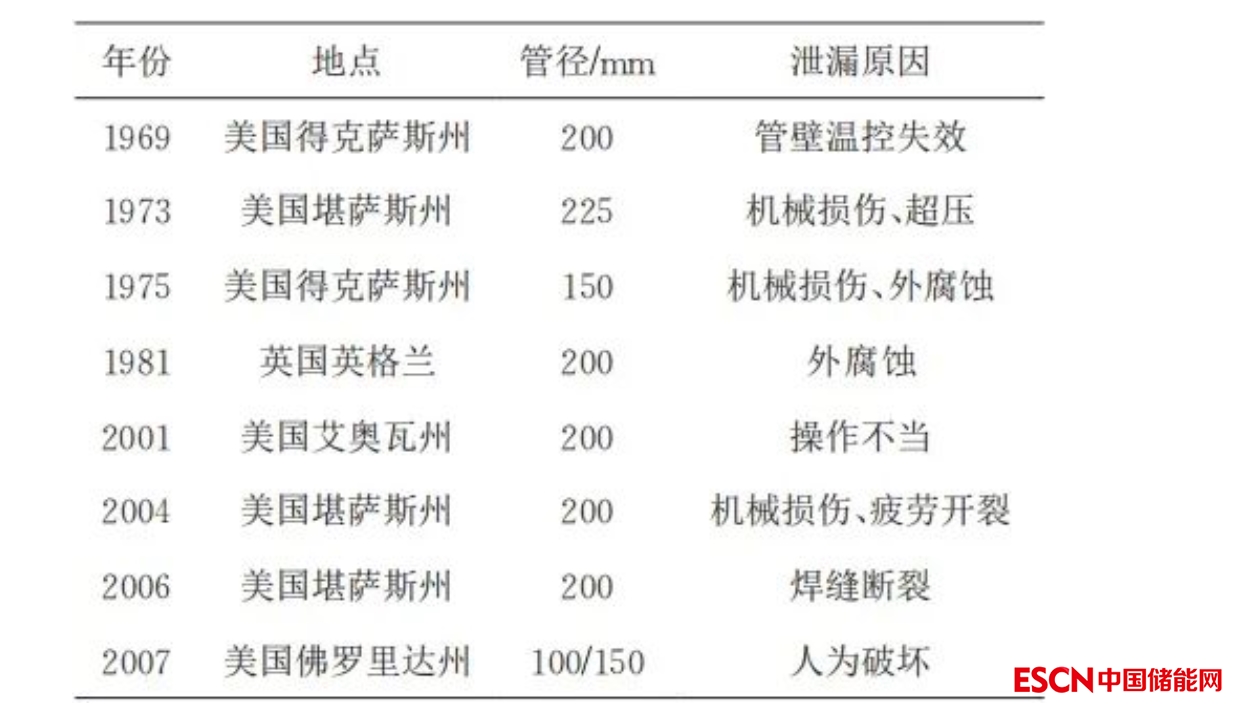

表6 液氨管道泄漏事故統計表
當液氨從壓力管道中突然泄漏時，液氨會在泄漏位置形成液池并蒸發，進而與環境空氣混合形成含氨氣云團。雖然常溫下氨氣密度低于空氣密度，但液氨泄漏形成的氨氣云團因低溫及介質密度大而呈現重氣擴散特征[51]。在外界環境作用下，氨氣云團貼近地面進行大范圍擴散，威脅附近地區的大氣、土壤、水源安全，易造成大面積人員傷亡與環境污染，且在處理不當?shù)那闆r下，很可能發生火災及中毒事故。氨氣泄漏后，第一時間做出反應是生產運行安全管理的關鍵。一旦發生氨氣泄漏事故，必須第一時間對周圍人群發出警告，尤其要及時疏散處于下風向地區的人員；同時要設法控制泄漏源的泄漏率，如輸氨管道泄漏時，應及時隔離管道泄漏部分，以降低空氣中的氨氣濃度。
當前中國尚缺乏長輸液氨管道監測技術，建議借助油氣長輸管道 SCADA 監控系統實現液氨管道全程監控。通過制定經濟合理、可操作性強及有針對性的安全策略，對液氨長輸管道泄漏風險因素進行控制甚而消除，減少或避免泄漏事故，提升安全管理水平。
2.2.2
應急防護
為了減少危險氣體泄漏造成的危害，國際社會各個國家的安全部門都加大了對危險氣體泄漏事故處置措施的研究力度[52]。由于氨氣極易溶于水（1:700），在水源充沛的地區，利用水幕抑制氨氣泄漏擴散是公認的一種經濟高效的技術手段（圖 4）。近幾十年來，眾多相關領域的研究者基于理論分析與實驗研究針對水幕稀釋云團的機理開展了大量研究[53]。目前，比較公認的水幕稀釋氣體的傳遞機理包括[54-55]：①通過空氣卷吸作用混合空氣，從而稀釋危險氣體；②水幕液滴形成屏障促使危險氣體向上和兩側運動，從而減小下風向危險氣體濃度；③通過水幕液滴與云團間的熱量交換降低云團密度；④質量交換與化學反應。
圖4 液氨管道泄漏擴散與水幕防護示意圖
當前，通常采用實驗或數值仿真模擬方法對水幕抑制毒害氣體泄漏擴散技術進行研究。在實驗研究方面，2001 年，Dandrieux 等[56]以氨氣及氯氣為研究對象，在開放空間內開展小規模實驗，通過對比水幕前后的氨氣云濃度，驗證了水幕抑制氨氣泄漏擴散的可行性。潘旭海課題組以 CO2 為對象，在 2010-2014 年開展了一系列的水幕抑制重氣泄漏擴散實驗研究[57-58]。研究?jī)?nèi)容包括：①水幕阻擋 CO2 氣體泄漏擴散的有效性；②不同水幕布置形式、噴嘴類型及氣體泄漏速率對水幕抑制重氣泄漏擴散的影響；③不同水幕壓力、水幕與泄漏源距離、泄漏源高度對抑制阻擋重氣云擴散能力的影響；④不同水幕噴射形式對水幕稀釋阻擋效果的影響。主要研究結果包括：①多層水幕的抑制效果優于單層水幕的抑制效果；②水幕上噴的抑制效果優于水幕下噴的抑制效果。因此，在應對氨氣泄漏時，為發揮最優水幕防護作用，研究水幕的布置形式及泄漏源的具體泄漏情況尤為重要。近年來，部分學者考慮在水幕中加入添加劑，用于提高水幕抑制氨氣泄漏擴散效率的能力。2016-2017 年，倪小敏等[59-60]通過在水幕中分別添加酸性添加劑及無機鹽，借助物理化學耦合作用提高了水幕洗消效率。在水幕中添加化學物質與氨進行反應增強水幕防護作用的方法，為水幕防護技術路線提供了新思路。
在模擬研究方面，2013 年，Kim 等[61]采用 Fluent軟件模擬水幕抑制 LNG 泄漏擴散過程，分析了流場湍動能分布對水幕稀釋效果的影響，發現高湍流動能區域的分布范圍越大，水幕的稀釋效果越好。同年，Galeev 等[62]利用 Fluent 軟件模擬風速影響下的液氨泄漏事故，仿真結果表明：風速及障礙物變化會明顯改變氨氣云團的毒害面積；當環境中的風速及障礙物難以把控時，氨氣擴散往往存在不確定性。2019 年，Min 等[63]利用 Fluent 軟件模擬水幕稀釋氨氣及氟化氫的過程，發現氨氣在靠近水幕處的稀釋效率最高，而氟化氫則在距水幕幾百米處的稀釋效率最高，說明水幕對不同物質抑制效果的影響趨勢存在一定差異。
綜上，利用水幕抑制氨氣泄漏擴散可有效減少儲氨和運氨過程中泄漏事故的危害性。對于不同儲氨及運氨設備，需要對其工況及所在環境進行分析，合理設置水幕防護，最大限度保障人員安全。根據現有實驗及模擬研究結果，優化水幕的空間布置、液滴粒徑、安裝方式及應用水幕添加劑等有利于加快抑制氨氣泄漏擴散速率，將其毒害程度以最快、最安全的方式降至最低。
2.2.3
管道內腐蝕與防護
通常情況下，嚴格控制水含量的液氨管道基本不會發生內腐蝕。然而，在液氨管道混入空氣、水等雜質后，管道會產生由內到外的裂痕[64]，且極可能未被發現而突然發生斷裂失效。液氨的腐蝕機理伴隨著裂紋的擴展，金屬原子在裂紋尖端的快速陽極溶解，加之拉應力加速裂紋向縱深擴展，構成一種典型的陽極型應力腐蝕開裂[44]。當前，液氨環境下鋼材應力腐蝕原因尚不明確，需要探究鋼材在液氨中發生應力腐蝕開裂的影響因素。
Lunde 等[65]基于實驗結果繪制了 18 ℃氨氧水應力腐蝕開裂等溫圖，研究了液氨中的水氧濃度對鋼材應力腐蝕的影響，結果表明：碳錳鋼的應力腐蝕開裂敏感性隨著氧含量增至一定程度后而增大，隨著水含量增加而降低；當氧含量為 3～10 mg/kg 且水含量低于100 mg/kg 時，碳錳鋼在液氨中的應力腐蝕開裂敏感性最高。Deegan 等[66]通過動態慢應變速率測試，得到在25 ℃、202.65 kPa 空氣分壓下的液氨管道腐蝕程度，其中水作為液氨應力腐蝕開裂抑制劑的有效極限質量分?jǐn)?shù)為 0.08％。Nakai 等[67]開展了低合金鋼在含硝酸銨等強電解質液氨中的陽極極化恒載實驗，結果表明：由于液氨中 CO2 的存在，鋼的腐蝕速率加快，鋼表面形成腐蝕產物膜；氧氣的加入顯著加速了薄膜的形成，而水的加入或溫度降低抑制了腐蝕產物膜的形成及試樣的開裂。劉天佐[68]針對液氨輸送管道內的不銹鋼三通腐蝕開裂問題開展研究，發現該三通腐蝕開裂的主要原因是未進行固溶處理，且運行環境中存在氯等腐蝕元素。梁旭[44]進一步提出在外加陽極極化的條件下，介質中若含有一定量氯元素會形成孔蝕核并促進孔蝕的長大，對液氨管道的安全服役造成較大安全風險。
液氨管道的設計、選材、制造、使用等需要考慮管道的自身特點，采取可靠的內腐蝕防護措施是管道安全運行的保障：①選材方面，要綜合考慮操作壓力、殘余應力、安全性及經濟性，盡可能選擇強度低的鋼材；②管道內部在碳鋼焊接前及充分焊接后，都要進行熱處理，以有效降低制造過程中的殘余應力[64，69]；③液氨純度及液氨中 H2O、O2、CO2 等雜質影響著液氨管道的應力腐蝕開裂行為，工藝設計條件允許情況下，在液氨中加入微量水分，可延緩液氨沖入管道之后的腐蝕現象[64]，該緩蝕現象也與 O2 及 CO2 的含量有關[44]；④溫度對液氨管道腐蝕開裂的影響十分明顯，較高的溫度有利于腐蝕，因此，控制管道設備使用溫度可以從根本上減少液氨管道的腐蝕開裂；當管道處于全新?tīng)顟B(tài)時，使用前的管內除污及裝載液氨前的管內空氣排除，都對應力腐蝕具有一定的防護作用。
2.3
設計標準
目前，液氨管道建設多借鑒成熟的油氣管道設計與運行經驗，尚未形成統一的液氨管輸行業標準規范。國際上，美國長輸液氨管道主要遵照 CFR Title49 Part 195-2022《危險液體管道運輸》聯邦安全條例，并依據 ASME B31.4-2019《液態烴和其他液體管道輸送系統》標準設計及運行管理；歐盟各成員國相對較短的液氨管道設計則主要依據 ASME B31.3-2020《工藝管道》及本國天然氣管道標準規范；部分液氨管道為提高設計安全性，同時參考 ASME B31.8-2020《輸氣和配氣管道系統》或其他當?shù)卦O(shè)計標準[26]。中國液氨輸送管道設計標準規范仍處于空白狀態，其建造、運行管理主要執行 SYJ 14—1985《原油長輸管道設計規范》、SYJ 15—1985《原油長輸管道穿跨越工程設計規范》以及 SYJ 7—1984《鋼制管道及儲罐防腐蝕工程設計規范》等原油長輸管道設計規范及 GB 50028—2020《城鎮燃?xì)庠O(shè)計規范》[36，41]。
由于液氨基礎特性、管輸特性及安全法規等因素的影響，目前國內外的液氨管道建設及運行管理存在超出所參考標準規范涵蓋范圍、標準涉及的核心問題內容較籠統、標準安全體系制定不健全且指導性不足等問題，需結合科學研究成果以及示范工程建設、運行、事故處理經驗修訂與完善?，F(xiàn)有的標準規范主要存在 4 方面不足：①在總體設計與工藝方面，國內外現有液氨管道系統主要采標油氣管道設計標準，未考慮液氨特性影響下的工程設計及投產工藝差異性等問題，尚未基于介質的特殊性，構建全面覆蓋設計、施工、檢測、運行維護、應急處理等內容的長輸液氨管道特定技術標準體系；關于國內外潛在的油氣管道改輸液氨的需求，也尚未提出相應的適應性評價標準[70]。②在管材、設備方面，ASME B31.4-2019 對液氨管道承壓管道部件及設備的鋼材規格與材料類型（禁止使用銅、鋅及其合金）進行了限制，同時提出了焊接及冷成型技術標準化要求；目前液氨管材設備選型仍參照油氣管道相關標準，GB/T 9711—2017《石油天然氣工業 管線輸送系統用鋼管》及 API 5L-2020《管線鋼管規范》等通用鋼管標準規范對油氣管道的化學成分、力學性能以及過程控制等進行了嚴格要求，液氨與油氣的物化性質及腐蝕特性存在明顯差異，其管材化學成分、韌性指標、焊接力學性能指標、安全與經濟適用性等仍需驗證，而國內外尚未形成相關的管材及設備選型標準[71]。③在腐蝕防護方面，ASME B31.4-2019 提出了防止應力腐蝕開裂的液氨管道含水率要求（質量分?jǐn)?shù)大于 0.2％）；HG/T 20581-2020《鋼質化工容器材料選擇規范》則明確提出了液氨在應力腐蝕環境（含水質量分?jǐn)?shù)不低于 0.2％，溫度高于 -5 ℃）下的材料選擇及焊接要求，但含水質量分?jǐn)?shù)大于 0.2％時的腐蝕風險及水含量邊界上限暫未明確，也尚未根據液氨本質及管輸特性，針對具體的環境腐蝕及應力腐蝕問題，形成完善的液氨管道系統腐蝕控制、防護及評價標準體系[72-73]。④在安全工程方面，ASME B31.4-2019 涉及液氨管道系統操作維護過程中的人員安全、設備、巡檢、培訓、泄漏預防及蒸發評估問題，而 GB 32167—2015《油氣輸送管道完整性管理規范》適用范圍則未涵蓋液氨管道系統；國內外尚未形成與液氨管道高后果區識別、安全距離管控、定量風險評價、安全泄放、泄漏檢測、維搶修等相關的技術標準規范[74-75]。
綜上，中國亟需根據日趨增長的氨氫能源及液氨管輸需求，制定完善健全且覆蓋范圍更廣泛的液氨管道專用標準規范；同時，需要建立液氨管道科學管理制度及應急預案，加強管道安全教育培訓及保護宣傳，依靠行政或立法部門制定國家或地方性液氨管道保護法規，實現個人或單位的管道破壞行為約束以及破壞處理過程的有法可依，促進液氨管道長期安全穩定運行。
3 結論與建議
隨著世界各國碳中和目標的逐步推進，以氨載氫破解氫儲運技術難題的“氨-氫”綠色能源產業進入高速發展階段。然而，作為“氨-氫”能源路線的重要樞紐，中國液氨管道規模較小，管輸工藝及安全技術有待突破，設計建設和運行管理標準相對空白。鑒于此，總結了液氨管道系統研究現狀并提出以下建議：
（1）在液氨管輸技術中，已在純液氨物性、相特性、水力熱力特性、投產工藝、輸送工藝以及瞬態事故工況等方面具備一定的基礎認知及實際運行經驗積累，但含雜質液氨管輸特性、各工藝非穩態相變特征及物理場分布規律尚不清楚，需建立、完善相應的技術研究體系。建議采用廣泛的實驗技術及仿真模擬等方法開展液氨管輸工藝驗證與探究。
（2）基于油氣“全國一張網”能源戰略，充分借鑒已成熟油氣管網系統經驗，同時考慮液氨與油氣基礎物性及管輸工藝的差異性，完善液氨管輸工藝技術，指導長距離、大規模液氨管輸系統建設運行；從管材、設備、安全、防腐等方面評估在役油氣管道改輸液氨的適用性，以提高油氣管網利用率，降低碳排放。
（3）液氨管道泄漏通常呈現貼近地面的液池蒸發及重氣擴散特征，大范圍氨氣泄漏擴散易造成嚴重人員傷亡與環境污染，需要建立完善的泄漏監測體系；水幕防護對液氨管道泄漏擴散的抑制效果有待驗證，需要結合實驗及模擬方法優化水幕防護參數；不同液氨環境下的管道應力腐蝕開裂機理尚不明確，相應的內腐蝕防護措施有待完善。
（4）國內外尚未形成統一的長輸液氨管道行業標準規范，存在涵蓋范圍小、核心問題籠統、安全體系不健全等問題，建議從工藝設計、管材設備、腐蝕防護、安全工程等方面對現行液氨管道建設與運行管理標準進行完善。
